(完整版)二极管参数中英文对照表
二极管参数大全
2
3
50
150
10
3
3
50
150
10
3
3
50
150
10
3
3
50
150
10
3
3
50
150
10
3
3
50
150
10
3
3
50
150
10
3
3
50
150
10
3
6
50
300
10
6
6
50
300
10
6
6
50
300
10
6
HER604 HER605 HER606 HER607 UF101 UF102 UF103 UF104 UF105 UF106 UF107 UF151 UF152 UF153 UF154 UF155 UF156 UF157 UF201 UF202 UF203 UF204 UF205 UF206 UF207 UF301 UF302 UF303 UF304 UF305 UF306 UF307 UF4001 UF4002 UF4003 UF4004 UF5400 UF5401 UF5402 UF5403 UF5404 UF5405 UF5406 UF5407 UF5408
75
30
5
1
75
30
5
1
75
30
5
1
75
30
5
1
75
30
5
1
75
30
5
1
75
50
5
1.5
75
50

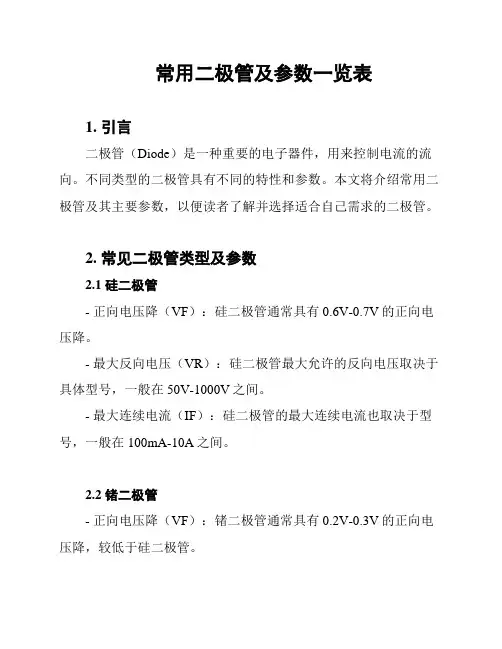

常用二极管及参数一览表
常用二极管及参数一览表1. 引言二极管（Diode）是一种重要的电子器件，用来控制电流的流向。
不同类型的二极管具有不同的特性和参数。
本文将介绍常用二极管及其主要参数，以便读者了解并选择适合自己需求的二极管。
2. 常见二极管类型及参数2.1 硅二极管- 正向电压降（VF）：硅二极管通常具有0.6V-0.7V的正向电压降。
- 最大反向电压（VR）：硅二极管最大允许的反向电压取决于具体型号，一般在50V-1000V之间。
- 最大连续电流（IF）：硅二极管的最大连续电流也取决于型号，一般在100mA-10A之间。
2.2 锗二极管- 正向电压降（VF）：锗二极管通常具有0.2V-0.3V的正向电压降，较低于硅二极管。
- 最大反向电压（VR）：锗二极管的最大允许反向电压一般在20V左右。
- 最大连续电流（IF）：锗二极管的最大连续电流一般在100mA以下。
2.3 快恢复二极管- 正向电压降（VF）：快恢复二极管通常具有1V-2V的正向电压降。
- 最大反向电压（VR）：快恢复二极管的最大允许反向电压一般在100V以上。
- 最大连续电流（IF）：快恢复二极管的最大连续电流一般在1A以上。
2.4 肖特基二极管- 正向电压降（VF）：肖特基二极管通常具有0.2V-0.4V的正向电压降。
- 最大反向电压（VR）：肖特基二极管的最大允许反向电压一般在50V-200V左右。
- 最大连续电流（IF）：肖特基二极管的最大连续电流一般在1A以上。
2.5 光电二极管- 最大光敏电流（IL）：光电二极管的最大光敏电流取决于具体型号，一般在1mA-10mA之间。
- 最大耐压（PD）：光电二极管的最大耐压一般在20V-100V之间。
3. 使用注意事项- 根据电路设计需求，选择适当类型的二极管。
- 注意二极管的最大允许电流和反向电压，避免超过其额定值。
- 在连接二极管时，正确区分正负极，以免逆相连接导致性能下降。
- 使用光电二极管时，避免过高的光照强度，以免损坏器件。

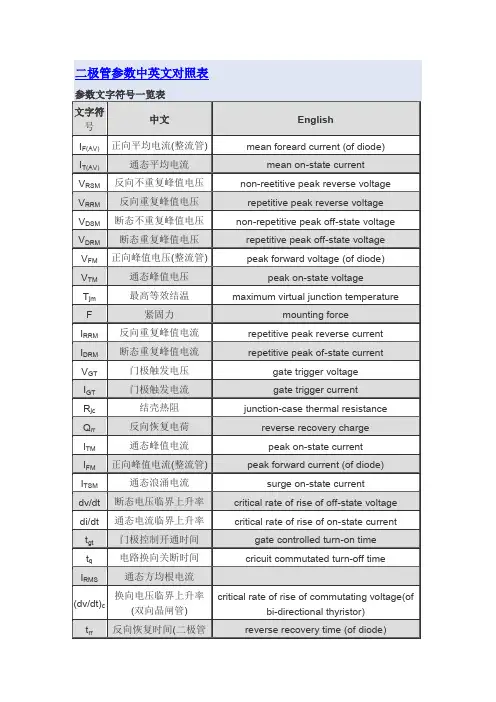

二极管参数中英文对照表
范范二极管参数中英文对照表 文字符号 中文English IF(AV) 正向平均电流(整流管)mean foreard current (of diode) IT(AV) 通态平均电流mean on-state current VRSM 反向不重复峰值电压 non-reetitive peak reverse voltage VRRM 反向重复峰值电压 repetitive peak reverse voltage VDSM 断态不重复峰值电压 non-repetitive peak off-state voltage VDRM 断态重复峰值电压 repetitive peak off-state voltage VFM 正向峰值电压(整流管)peak forward voltage (of diode) VTM 通态峰值电压peak on-state voltage Tjm 最高等效结温maximum virtual junction temperature F 紧固力mounting force IRRM 反向重复峰值电流 repetitive peak reverse current IDRM 断态重复峰值电流 repetitive peak of-state current VGT 门极触发电压gate trigger voltage IGT 门极触发电流gate trigger current Rjc 结壳热阻junction-case thermal resistance Qrr 反向恢复电荷reverse recovery charge ITM 通态峰值电流peak on-state current IFM 正向峰值电流(整流管)peak forward current (of diode) ITSM 通态浪涌电流surge on-state current dv/dt 断态电压临界上升率 critical rate of rise of off-state voltage di/dt 通态电流临界上升率 critical rate of rise of on-state current tgt 门极控制开通时间 gate controlled turn-on time tq 电路换向关断时间 cricuit commutated turn-off time IRMS 通态方均根电流R.M.S. on-state current (dv/dt)c 换向电压临界上升率(双向晶闸管)critical rate of rise of commutatingvoltage(of bi-directional thyristor) trr 反向恢复时间(二极管的)reverse recovery time (of diode) ton 开通时间turn on time ts 存储时间storage time tf 下降时间fall time范范CjJunction Capacitance 结电容 ηVRectification Efficiency 整流效率 IfDC Forward Current 正向直流电流 I(AV)Average Forward Rectified Current 正向平均整流电流 IDStand-off Reverse Leakage Current 关态反向漏电流 IFSM Peak Forward Surge Current 正向浪涌峰植电流ITSM Non Repetitive Surge Peak on-state Current 不重复浪涌峰值开态电流IDM Maximum Reverse Leakage 最大反向漏电流IFRM Repetitive Peak Forward Current 正向重复峰值电流IH Holding Current 维持电流IO Mean Forward Current 正向平均电流IR Reverse Leakage Current 反向漏电流Irr Reverse Recovery Current 反向恢复电流IPPM Maximum peak lmpulse Current 最大脉冲峰值电流IRM Maximum peak Reverse Current 最大峰值反向电流IRM(REC) Maximum peak Reverse recovery Current 最大峰值反向恢复电流IRSM Maximum Non-repetitive recovery Peak Current 最大峰值反向恢复电流IT On-state Test Current 导通测试电流I2t Rating for fusing 正向浪涌电流的平方对电流浪涌持续时间的积分值PM(AV) Maximum Steady State Power Dissipation 最大稳态功耗 PPM Peak Pulse Power Dissipation 峰值脉冲功耗Ptot Total Power Dissipation 总功耗Qrr Recovered Charge 恢复电荷ROJA Thermal Resistance (Junction to Ambient) 热阻(结到环境) ROJC Thermal Resistance(Junction to Case ) 热阻(结到管壳) ROJL Thermal Resistance(Junction to Lead ) 热阻(结到引线) TA Ambient Temperature 环境温度TC Case Temperature 管壳温度td Time Duration 持续时间tf Fall Time 下降时间Tj Junction Temperature 结温TL Lead Temperature 引线温度tfr Forward Recovery Time 正向恢复时间tr Rise Time 上升时间trr Reverse Recovery Time 反向恢复时间TSTG Storage Temperature 存储温度VBO Breakover Voltage 转折电压V(BR) Reverse Breakdown Voltage 反向击穿电压VF Instantaneous Forward Voltage 正向瞬态电压VFR Forward Recovery Voltage 正向恢复电压VDC,VR DC Reverse Voltage 反向直流电流VRM Maximum Reverse Paek Reverse Voltage 最大重复峰值反向电压 VRMS RMS Input Voltage 均方根输入电压VRRM Peak Repetitive Reverse Voltage 反向重复峰值电压VWM Working Peak Reverse Voltage 反向工作峰值电压VC Clamping Voltage 箝位电压VWM Working Stand-off Voltage 关态工作电压VZ Zener Voltage 齐纳电压ZZ Dynamia Zener Impedance 动态齐纳阻抗αVF Temperature coefficient of forward voltage 正向压降的温度系数范范。
常用二极管及参数一览表
常用二极管及参数一览表1. 简介二极管是一种基本电子元件，常用于电路中的整流和信号处理。
本文档将列出一些常见的二极管及其参数。
2. 常见二极管及参数2.1 硅二极管（Si Diode）- 正向电压降（VF）: 0.6V - 0.7V- 最大反向电压（VRM）: 50V - 1000V- 最大连续电流（IFM）: 0.1A - 10A2.2 锗二极管（Ge Diode）- 正向电压降（VF）: 0.2V - 0.3V- 最大反向电压（VRM）: 20V - 100V- 最大连续电流（IFM）: 0.1A - 3A2.3 高速二极管（Fast Diode）- 正向电压降（VF）: 0.4V - 0.6V- 最大反向电压（VRM）: 50V - 1000V - 最大连续电流（IFM）: 0.1A - 20A- 开关速度快，适用于高频应用2.4 肖特基二极管（Schottky Diode）- 正向电压降（VF）: 0.15V - 0.45V- 最大反向电压（VRM）: 20V - 200V - 最大连续电流（IFM）: 0.1A - 10A- 具有快速开关速度和低正向压降2.5 功率二极管（Power Diode）- 正向电压降（VF）: 0.5V - 1.0V- 最大反向电压（VRM）: 100V - 2000V - 最大连续电流（IFM）: 1A - 100A- 适用于高功率应用3. 注意事项- 在使用二极管时，请根据具体需求选择合适的型号和参数。
- 注意二极管的极性，确保正负极正确连接。
- 注意二极管的最大电流和电压限制，避免超出其额定范围。
以上是一份常用二极管及参数的一览表，希望对你有所帮助！。
二极管参数说明
Cj Junction Capacitance 结电容ηV Rectification Efficiency 整流效率If DC Forward Current 正向直流电流I(AV)Average Forward Rectified Current 正向平均整流电流ID Stand-off Reverse Leakage Current 关态反向漏电流IFSM Peak Forward Surge Current 正向浪涌峰植电流ITSM Non Repetitive Surge Peak on-state Current 不重复浪涌峰值开态电流IDM Maximum Reverse Leakage 最大反向漏电流IFRM Repetitive Peak Forward Current 正向重复峰值电流IH Holding Current 维持电流IO Mean Forward Current 正向平均电流IR Reverse Leakage Current 反向漏电流Irr Reverse Recovery Current 反向恢复电流IPPM Maximum peak lmpulse Current 最大脉冲峰值电流IRM Maximum peak Reverse Current 最大峰值反向电流IRM(REC)Maximum peak Reverse recovery Current 最大峰值反向恢复电流IRSM Maximum Non-repetitive recovery Peak Current 最大峰值反向恢复电流IT On-state Test Current 导通测试电流I2t Rating for fusing 正向浪涌电流的平方对电流浪涌持续时间的积分值PM(AV)Maximum Steady State Power Dissipation 最大稳态功耗PPM Peak Pulse Power Dissipation 峰值脉冲功耗Ptot Total Power Dissipation 总功耗Qrr Recovered Charge 恢复电荷ROJA Thermal Resistance (Junction to Ambient) 热阻（结到环境）ROJC Thermal Resistance（Junction to Case ）热阻（结到管壳）ROJL Thermal Resistance（Junction to Lead ）热阻（结到引线）TA Ambient Temperature 环境温度TC Case Temperature 管壳温度td Time Duration 持续时间tf Fall Time 下降时间Tj Junction Temperature 结温TL Lead Temperature 引线温度tfr Forward Recovery Time 正向恢复时间tr Rise Time 上升时间trr Reverse Recovery Time 反向恢复时间TSTG Storage Temperature 存储温度VBO Breakover Voltage 转折电压V（BR）Reverse Breakdown Voltage 反向击穿电压VF Instantaneous Forward Voltage 正向瞬态电压VFR Forward Recovery Voltage 正向恢复电压VDC,VR DC Reverse Voltage 反向直流电流VRM Maximum Reverse Paek Reverse Voltage 最大重复峰值反向电压VRMS RMS Input Voltage 均方根输入电压VRRM Peak Repetitive Reverse Voltage 反向重复峰值电压VWM Working Peak Reverse Voltage 反向工作峰值电压VC Clamping Voltage 箝位电压VWM Working Stand-off Voltage 关态工作电压VZ Zener Voltage 齐纳电压ZZ Dynamia Zener Impedance 动态齐纳阻抗αVF Temperature coefficient of forward voltage 正向压降的温度系数。
二极管参数中英文对照表
Cj Junction Capacitance 结电容ηV Rectification Efficiency 整流效率If DC Forward Current 正向直流电流I(AV) Average Forward Rectified Current 正向平均整流电流ID Stand-off Reverse Leakage Current 关态反向漏电流IFSM Peak Forward Surge Current 正向浪涌峰植电流ITSM Non Repetitive Surge Peak on-state Current 不重复浪涌峰值开态电流IDM Maximum Reverse Leakage 最大反向漏电流IFRM Repetitive Peak Forward Current 正向重复峰值电流IH Holding Current 维持电流IO Mean Forward Current 正向平均电流IR Reverse Leakage Current 反向漏电流Irr Reverse Recovery Current 反向恢复电流IPPM Maximum peak lmpulse Current 最大脉冲峰值电流IRM Maximum peak Reverse Current 最大峰值反向电流IRM(REC) Maximum peak Reverse recovery Current 最大峰值反向恢复电流IRSM Maximum Non-repetitive recovery Peak Current 最大峰值反向恢复电流IT On-state Test Current 导通测试电流I2t Rating for fusing 正向浪涌电流的平方对电流浪涌持续时间的积分值PM(AV) Maximum Steady State Power Dissipation 最大稳态功耗PPM Peak Pulse Power Dissipation 峰值脉冲功耗Ptot Total Power Dissipation 总功耗Qrr Recovered Charge 恢复电荷ROJA Thermal Resistance (Junction to Ambient) 热阻（结到环境）ROJC Thermal Resistance（Junction to Case ）热阻（结到管壳）ROJL Thermal Resistance（Junction to Lead ）热阻（结到引线）TA Ambient Temperature 环境温度TC Case Temperature 管壳温度td Time Duration 持续时间tf Fall Time 下降时间Tj Junction Temperature 结温TL Lead Temperature 引线温度tfr Forward Recovery Time 正向恢复时间tr Rise Time 上升时间trr Reverse Recovery Time 反向恢复时间TSTG Storage Temperature 存储温度VBO Breakover Voltage 转折电压V（BR）Reverse Breakdown Voltage 反向击穿电压VF Instantaneous Forward Voltage 正向瞬态电压VFR Forward Recovery Voltage 正向恢复电压VDC,VR DC Reverse Voltage 反向直流电流VRM Maximum Reverse Paek Reverse Voltage 最大重复峰值反向电压VRMS RMS Input Voltage 均方根输入电压VRRM Peak Repetitive Reverse Voltage 反向重复峰值电压VWM Working Peak Reverse Voltage 反向工作峰值电压VC Clamping Voltage 箝位电压VWM Working Stand-off Voltage 关态工作电压VZ Zener Voltage 齐纳电压ZZ Dynamia Zener Impedance 动态齐纳阻抗αVF Temperature coefficient of forward voltage 正向压降的温度系数二极管电压参数及含义1)UTo:阈值电压。
二极管参数中英文对照表
二极管参数中英文对照表Cj Junction Capacitance 结电容ηV Rectification Efficiency 整流效率If DC Forward Current 正向直流电流I(AV) Average Forward Rectified Current 正向平均整流电流ID Stand-off Reverse Leakage Current 关态反向漏电流IFSM Peak Forward Surge Current 正向浪涌峰植电流ITSM Non Repetitive Surge Peak on-state Current 不重复浪涌峰值开态电流IDM Maximum Reverse Leakage 最大反向漏电流IFRM Repetitive Peak Forward Current 正向重复峰值电流IH Holding Current 维持电流IO Mean Forward Current 正向平均电流IR Reverse Leakage Current 反向漏电流Irr Reverse Recovery Current 反向恢复电流IPPM Maximum peak lmpulse Current 最大脉冲峰值电流IRM Maximum peak Reverse Current 最大峰值反向电流IRM(REC) Maximum peak Reverse recovery Current 最大峰值反向恢复电流IRSM Maximum Non-repetitive recovery Peak Current 最大峰值反向恢复电流IT On-state Test Current 导通测试电流I2t Rating for fusing 正向浪涌电流的平方对电流浪涌持续时间的积分值PM(AV) Maximum Steady State Power Dissipation 最大稳态功耗PPM Peak Pulse Power Dissipation 峰值脉冲功耗Ptot Total Power Dissipation 总功耗Qrr Recovered Charge 恢复电荷ROJA Thermal Resistance (Junction to Ambient) 热阻（结到环境）ROJC Thermal Resistance（Junction to Case ）热阻（结到管壳）ROJL Thermal Resistance（Junction to Lead ）热阻（结到引线）TA Ambient Temperature 环境温度TC Case Temperature 管壳温度td Time Duration 持续时间tf Fall Time 下降时间Tj Junction Temperature 结温TL Lead Temperature 引线温度tfr Forward Recovery Time 正向恢复时间tr Rise Time 上升时间trr Reverse Recovery Time 反向恢复时间TSTG Storage Temperature 存储温度VBO Breakover Voltage 转折电压V（BR）Reverse Breakdown Voltage 反向击穿电压VF Instantaneous Forward Voltage 正向瞬态电压VFR Forward Recovery Voltage 正向恢复电压VDC,VR DC Reverse Voltage 反向直流电流VRM Maximum Reverse Paek Reverse Voltage 最大重复峰值反向电压VRMS RMS Input Voltage 均方根输入电压VRRM Peak Repetitive Reverse Voltage 反向重复峰值电压VWM Working Peak Reverse Voltage 反向工作峰值电压VC Clamping Voltage 箝位电压VWM Working Stand-off Voltage 关态工作电压VZ Zener Voltage 齐纳电压ZZ Dynamia Zener Impedance 动态齐纳阻抗αVF Temperature coefficient of forward voltage 正向压降的温度系数二极管电压参数及含义1)UTo:阈值电压。
很全的二极管参数
很全的二极管参数二极管是一种常见的电子元器件，用于电子电路中的整流、开关、放大和限幅等多种应用。
下面将详细介绍二极管的各种参数。
1.电压参数：- 最大反向电压（Reverse Voltage, VR）：二极管在反向工作时所能承受的最大电压。
- 顶部反向电压（Peak Reverse Voltage, VRM）：二极管在瞬态工作条件下所能承受的最大反向电压。
- 额定反向电压（Rated Reverse Voltage, VRRM）：二极管在稳态工作条件下所能承受的最大反向电压。
- 触发电压（Trigger Voltage, VT）：在正向偏置条件下，二极管开始导通的最小电压。
2.电流参数：- 最大直流正向电流（Maximum DC Forward Current, IF）：二极管在正向工作时所能承受的最大电流。
- 顶部正向电流（Peak Forward Current, IFM）：二极管在瞬态工作条件下所能承受的最大正向电流。
- 额定正向电流（Rated Forward Current, IFRM）：二极管在稳态工作条件下所能承受的最大正向电流。
- 最大反向电流（Maximum Reverse Current, IR）：二极管在反向工作时所能承受的最大电流。
- 最大反向浸泡电流（Maximum Reverse Surge Current, IFSM）：二极管在瞬态工作条件下所能承受的最大反向浸泡电流。
3.频率参数：- 额定反向恢复时间（Rated Reverse Recovery Time, trr）：二极管从导通状态到截止状态所需的时间。
- 最大反向恢复时间（Maximum Reverse Recovery Time, trr）：二极管从截止状态回到导通状态所需的最长时间。
4.功率参数：- 最大功耗（Maximum Power Dissipation, PD）：二极管能够承受的最大功耗。
- 最大脉冲功耗（Maximum Pulse Power Dissipation, PDM）：二极管能够承受的瞬态脉冲功耗。
（完整版）二极管参数中英文对照表
（完整版）⼆极管参数中英⽂对照表Cj Junction Capacitance 结电容ηV Rectification Efficiency 整流效率If DC Forward Current 正向直流电流I(AV) Average Forward Rectified Current 正向平均整流电流ID Stand-off Reverse Leakage Current 关态反向漏电流IFSM Peak Forward Surge Current 正向浪涌峰植电流ITSM Non Repetitive Surge Peak on-state Current 不重复浪涌峰值开态电流IDM Maximum Reverse Leakage 最⼤反向漏电流IFRM Repetitive Peak Forward Current 正向重复峰值电流IH Holding Current 维持电流IO Mean Forward Current 正向平均电流IR Reverse Leakage Current 反向漏电流Irr Reverse Recovery Current 反向恢复电流IPPM Maximum peak lmpulse Current 最⼤脉冲峰值电流IRM Maximum peak Reverse Current 最⼤峰值反向电流IRM(REC) Maximum peak Reverse recovery Current 最⼤峰值反向恢复电流IRSM Maximum Non-repetitive recovery Peak Current 最⼤峰值反向恢复电流IT On-state Test Current 导通测试电流I2t Rating for fusing 正向浪涌电流的平⽅对电流浪涌持续时间的积分值PM(AV) Maximum Steady State Power Dissipation 最⼤稳态功耗PPM Peak Pulse Power Dissipation 峰值脉冲功耗Ptot Total Power Dissipation 总功耗Qrr Recovered Charge 恢复电荷ROJA Thermal Resistance (Junction to Ambient) 热阻（结到环境）ROJC Thermal Resistance（Junction to Case ）热阻（结到管壳）ROJL Thermal Resistance（Junction to Lead ）热阻（结到引线）TA Ambient Temperature 环境温度TC Case Temperature 管壳温度td Time Duration 持续时间tf Fall Time 下降时间Tj Junction Temperature 结温TL Lead Temperature 引线温度tfr Forward Recovery Time 正向恢复时间tr Rise Time 上升时间trr Reverse Recovery Time 反向恢复时间TSTG Storage Temperature 存储温度VBO Breakover Voltage 转折电压V（BR）Reverse Breakdown Voltage 反向击穿电压VF Instantaneous Forward Voltage 正向瞬态电压VFR Forward Recovery Voltage 正向恢复电压VDC,VR DC Reverse Voltage 反向直流电流VRM Maximum Reverse Paek Reverse Voltage 最⼤重复峰值反向电压VRMS RMS Input Voltage 均⽅根输⼊电压VRRM Peak Repetitive Reverse Voltage 反向重复峰值电压VWM Working Peak Reverse Voltage 反向⼯作峰值电压VC Clamping Voltage 箝位电压VWM Working Stand-off Voltage 关态⼯作电压VZ Zener Voltage 齐纳电压ZZ Dynamia Zener Impedance 动态齐纳阻抗αVF Temperature coefficient of forward voltage 正向压降的温度系数⼆极管电压参数及含义1)UTo:阈值电压。
二级管参数
二级管参数
3. 最大正向电流（Forward Current, Ifmax）：最大正向电流是指二极管能够承受的最 大正向电流。当正向电流超过这个值时，二极管可能会过热并损坏。
二级管参数
6. 功耗（Power Dissipation）：功耗是指二极管在工作过程中消耗的功率。功耗与正向 电流和正向电压有关，通常以瓦特（W）为单位。
这些参数可以帮助工程师选择适合特定应用的二极管，并确保其正常工作和可靠性。请注 意，不同类型和型号的二极管可能具有不同的参数范围，因此在选择和使用二极管时，应仔 细阅读其数据手册或规格表。
二级管参数
二极管是一种最简单的半导体器件，它具有两个端口：正极（阳极）和负极（阴极）。以 下是一些常见的二极管参数：
1. 额定电压（Forward Voltage, Vf）：二极管的额定电压是指在正向工作时，二极管的 电压降。对于硅二极管，额定电压通常在0.6V到0.7V之间，而对于锗二极管，额定电压通常 在0.2V到0.3V之间。
4. 反向漏电流（Reverse Leakage Current, Ir）：反向漏电流是指在反向电压下，二极 管的漏电流。对于正常工作的二极管，反向漏电流应该很小。
5. 响应时间（Response Time）：响应时间是指二极管从关断状态到பைடு நூலகம்通状态的时间， 或者从导通状态到关断状态的时间。响应时间越短，二极管的开关速度越快。
二极管参数中英文对照表
二极管参数中英文对照表参数文字符号一览表文字符号中文EnglishI F(AV)正向平均电流(整流管) mean foreard current (of diode)I T(AV)通态平均电流mean on-state currentV RSM反向不重复峰值电压non-reetitive peak reverse voltage V RRM反向重复峰值电压repetitive peak reverse voltageV DSM断态不重复峰值电压non-repetitive peak off-state voltage V DRM断态重复峰值电压repetitive peak off-state voltageV FM正向峰值电压(整流管) peak forward voltage (of diode)V TM通态峰值电压peak on-state voltageT jm最高等效结温maximum virtual junction temperatureF 紧固力mounting forceI RRM反向重复峰值电流repetitive peak reverse currentI DRM断态重复峰值电流repetitive peak of-state currentV GT门极触发电压gate trigger voltageI GT门极触发电流gate trigger currentR jc结壳热阻junction-case thermal resistance Q rr反向恢复电荷reverse recovery chargeI TM通态峰值电流peak on-state currentI FM正向峰值电流(整流管) peak forward current (of diode)I TSM通态浪涌电流surge on-state currentdv/dt 断态电压临界上升率critical rate of rise of off-state voltage di/dt 通态电流临界上升率critical rate of rise of on-state current t gt门极控制开通时间gate controlled turn-on timet q电路换向关断时间cricuit commutated turn-off timeI RMS通态方均根电流R.M.S. on-state current(dv/dt)c 换向电压临界上升率(双向晶闸管)critical rate of rise of commutating voltage(ofbi-directional thyristor)t rr反向恢复时间(二极管reverse recovery time (of diode)的)t on开通时间turn on timet s存储时间storage timet f下降时间fall timeCj Junction Capacitance 结电容ηＶRectification Efficiency 整流效率If DC Forward Current 正向直流电流I(AV) Average Forward Rectified Current 正向平均整流电流ID Stand-off Reverse Leakage Current 关态反向漏电流IFSM Peak Forward Surge Current 正向浪涌峰植电流ITSM Non Repetitive Surge Peak on-state Current 不重复浪涌峰值开态电流IDM Maximum Reverse Leakage 最大反向漏电流IFRM Repetitive Peak Forward Current 正向重复峰值电流IH Holding Current 维持电流IO Mean Forward Current 正向平均电流IR Reverse Leakage Current 反向漏电流Irr Reverse Recovery Current 反向恢复电流IPPM Maximum peak lmpulse Current 最大脉冲峰值电流IRM Maximum peak Reverse Current 最大峰值反向电流IRM(REC) Maximum peak Reverse recovery Current 最大峰值反向恢复电流IRSM Maximum Non-repetitive recovery Peak Current 最大峰值反向恢复电流IT On-state Test Current 导通测试电流I2t Rating for fusing 正向浪涌电流的平方对电流浪涌持续时间的积分值PM(AV) Maximum Steady State Power Dissipation 最大稳态功耗PPM Peak Pulse Power Dissipation 峰值脉冲功耗Ptot Total Power Dissipation 总功耗Qrr Recovered Charge 恢复电荷ROJA Thermal Resistance (Junction to Ambient) 热阻（结到环境）ROJC Thermal Resistance（Junction to Case ）热阻（结到管壳）ROJL Thermal Resistance（Junction to Lead ）热阻（结到引线）TA Ambient Temperature 环境温度TC Case Temperature 管壳温度td Time Duration 持续时间tf Fall Time 下降时间Tj Junction Temperature 结温TL Lead Temperature 引线温度tfr Forward Recovery Time 正向恢复时间tr Rise Time 上升时间trr Reverse Recovery Time 反向恢复时间TSTG Storage Temperature 存储温度VBO Breakover Voltage 转折电压V（BR）Reverse Breakdown Voltage 反向击穿电压VF Instantaneous Forward Voltage 正向瞬态电压VFR Forward Recovery Voltage 正向恢复电压VDC,VR DC Reverse Voltage 反向直流电流VRM Maximum Reverse Paek Reverse Voltage 最大重复峰值反向电压VRMS RMS Input Voltage 均方根输入电压VRRM Peak Repetitive Reverse Voltage 反向重复峰值电压VWM Working Peak Reverse Voltage 反向工作峰值电压VC Clamping Voltage 箝位电压VWM Working Stand-off Voltage 关态工作电压VZ Zener Voltage 齐纳电压ZZ Dynamia Zener Impedance 动态齐纳阻抗αVF Temperature coefficient of forward voltage 正向压降的温度系数二极管电压参数及含义1)UTo:阈值电压。
二极管参数中英文对照表
Cj Junction Capacitance 结电容ηV Rectification Efficiency 整流效率If DC Forward Current 正向直流电流I(AV) Average Forward Rectified Current 正向平均整流电流ID Stand-off Reverse Leakage Current 关态反向漏电流IFSM Peak Forward Surge Current 正向浪涌峰植电流ITSM Non Repetitive Surge Peak on-state Current 不重复浪涌峰值开态电流IDM Maximum Reverse Leakage 最大反向漏电流IFRM Repetitive Peak Forward Current 正向重复峰值电流IH Holding Current 维持电流IO Mean Forward Current 正向平均电流IR Reverse Leakage Current 反向漏电流Irr Reverse Recovery Current 反向恢复电流IPPM Maximum peak lmpulse Current 最大脉冲峰值电流IRM Maximum peak Reverse Current 最大峰值反向电流IRM(REC) Maximum peak Reverse recovery Current 最大峰值反向恢复电流IRSM Maximum Non-repetitive recovery Peak Current 最大峰值反向恢复电流IT On-state Test Current 导通测试电流I2t Rating for fusing 正向浪涌电流的平方对电流浪涌持续时间的积分值PM(AV) Maximum Steady State Power Dissipation 最大稳态功耗PPM Peak Pulse Power Dissipation 峰值脉冲功耗Ptot Total Power Dissipation 总功耗Qrr Recovered Charge 恢复电荷ROJA Thermal Resistance (Junction to Ambient) 热阻（结到环境）ROJC Thermal Resistance（Junction to Case ）热阻（结到管壳）ROJL Thermal Resistance（Junction to Lead ）热阻（结到引线）TA Ambient Temperature 环境温度TC Case Temperature 管壳温度td Time Duration 持续时间tf Fall Time 下降时间Tj Junction Temperature 结温TL Lead Temperature 引线温度tfr Forward Recovery Time 正向恢复时间tr Rise Time 上升时间trr Reverse Recovery Time 反向恢复时间TSTG Storage Temperature 存储温度VBO Breakover Voltage 转折电压V（BR）Reverse Breakdown Voltage 反向击穿电压VF Instantaneous Forward Voltage 正向瞬态电压VFR Forward Recovery Voltage 正向恢复电压VDC,VR DC Reverse Voltage 反向直流电流VRM Maximum Reverse Paek Reverse Voltage 最大重复峰值反向电压VRMS RMS Input Voltage 均方根输入电压VRRM Peak Repetitive Reverse Voltage 反向重复峰值电压VWM Working Peak Reverse Voltage 反向工作峰值电压VC Clamping Voltage 箝位电压VWM Working Stand-off Voltage 关态工作电压VZ Zener Voltage 齐纳电压ZZ Dynamia Zener Impedance 动态齐纳阻抗αVF Temperature coefficient of forward voltage 正向压降的温度系数二极管类型与英文对照表1)变容二极管Varactor diode2)肖特基二极管SRSchottky rectifier diode3)高效二极管HERHigh efficiency rectifier diode4)快恢复二极管FRFast recovery recovery rectifier diode5)特快恢复二极管SFSuper fast recovery rectifier diode6)超速恢复二极管UFUltrafast rectifier diode7)肖特基栅栏二极管SB SR Schottky barrier rectifier diode8)电压瞬间抑制二极管(如P4KE6.8) TVS diode。
二极管参数中英文对照表(4页)
二极管参数中英文对照表Page 1: 基本参数1. Maximum Forward Current (最大正向电流)2. Maximum Reverse Voltage (最大反向电压)3. Forward Voltage Drop (正向电压降)4. Reverse Current (反向电流)5. Forward Current (正向电流)6. Reverse Recovery Time (反向恢复时间)7. Junction Temperature (结温)8. Thermal Resistance (热阻)9. Peak Forward Surge Current (正向峰值浪涌电流)10. Maximum Power Dissipation (最大功率耗散) Page 2: 特性参数11. Reverse Recovery Time (反向恢复时间)12. Junction Capacitance (结电容)13. Forward Recovery Time (正向恢复时间)14. Reverse Breakdown Voltage (反向击穿电压)15. Reverse Leakage Current (反向漏电流)16. Forward Voltage (正向电压)17. Peak Inverse Voltage (反向峰值电压)18. Capacitance (电容)19. Forward Conductance (正向电导)20. Reverse Conductance (反向电导)Page 3: 物理参数21. Length (长度)22. Width (宽度)23. Height (高度)24. Weight (重量)25. Package Type (封装类型)26. Lead Length (引线长度)27. Lead Diameter (引线直径)28. Material (材料)29. Color (颜色)30. Shape (形状)Page 4: 其他参数31. Manufacturer (制造商)32. Model Number (型号)33. Date Code (日期代码)34. Lot Number (批号)35. Serial Number (序列号)36. Test Conditions (测试条件)37. Application (应用)38. Compliance (合规性)39. Safety (安全)40. Environmental (环境)二极管参数中英文对照表Page 1: 基本参数1. Maximum Forward Current (最大正向电流)2. Maximum Reverse Voltage (最大反向电压)3. Forward Voltage Drop (正向电压降)4. Reverse Current (反向电流)5. Forward Current (正向电流)6. Reverse Recovery Time (反向恢复时间)7. Junction Temperature (结温)8. Thermal Resistance (热阻)9. Peak Forward Surge Current (正向峰值浪涌电流)10. Maximum Power Dissipation (最大功率耗散) Page 2: 特性参数11. Reverse Recovery Time (反向恢复时间)12. Junction Capacitance (结电容)13. Forward Recovery Time (正向恢复时间)14. Reverse Breakdown Voltage (反向击穿电压)15. Reverse Leakage Current (反向漏电流)16. Forward Voltage (正向电压)17. Peak Inverse Voltage (反向峰值电压)18. Capacitance (电容)19. Forward Conductance (正向电导)20. Reverse Conductance (反向电导)Page 3: 物理参数21. Length (长度)22. Width (宽度)23. Height (高度)24. Weight (重量)25. Package Type (封装类型)26. Lead Length (引线长度)27. Lead Diameter (引线直径)28. Material (材料)29. Color (颜色)30. Shape (形状)Page 4: 其他参数31. Manufacturer (制造商)32. Model Number (型号)33. Date Code (日期代码)34. Lot Number (批号)35. Serial Number (序列号)36. Test Conditions (测试条件)37. Application (应用)38. Compliance (合规性)39. Safety (安全)40. Environmental (环境)在了解这些参数的同时，我们还应该关注二极管在实际应用中的性能表现。
二极管的特性与应用及英文代码含义
二极管的工作原理晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电场。
当不存在外加电压时，由于p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。
当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。
当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0。
当外加的反向电压高到一定程度时，p-n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。
二极管的类型二极管种类有很多，按照所用的半导体材料，可分为锗二极管（Ge管）和硅二极管（Si管）。
根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管、隔离二极管、肖特基二极管、发光二极管等。
按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。
点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面，通以脉冲电流，使触丝一端与晶片牢固地烧结在一起，形成一个“PN结”。
由于是点接触，只允许通过较小的电流（不超过几十毫安），适用于高频小电流电路，如收音机的检波等。
面接触型二极管的“PN结”面积较大，允许通过较大的电流（几安到几十安），主要用于把交流电变换成直流电的“整流”电路中。
平面型二极管是一种特制的硅二极管，它不仅能通过较大的电流，而且性能稳定可靠，多用于开关、脉冲及高频电路中。
二极管的导电特性二极管最重要的特性就是单方向导电性。
在电路中，电流只能从二极管的正极流入，负极流出。
下面通过简单的实验说明二极管的正向特性和反向特性。
1. 正向特性。
在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这种连接方式，称为正向偏置。
必须说明，当加在二极管两端的正向电压很小时，二极管仍然不能导通，流过二极管的正向电流十分微弱。
二极管参数说明
二极管参数说明描述二极管特性的物理量称为二极管的参数，它是反映二极管电性能的质量指标，是合理选择和使用二极管的主要依据。
1、电气参数（1）正向压降VFVF：Forward Voltage，正向压降。
是二极管在规定正向电流IF 规定结温Tj下的正向电压。
（2）反向电流IRIR：Reverse Current，反向电流。
IR是指二极管未被反向击穿时的反向电流。
理论上IR =IR（sat），但考虑表面漏电等因素，实际上IR稍大一些。
IR愈小，表明二极管的单向导电性能愈好。
另外，IR与温度密切相关，使用时应注意。
IRM：Peak Reverse Current，反向峰值电流。
（3）反向恢复时间trrtrr：Reverse Recovery Time，反向恢复时间。
（4）总电容Cj2、极限参数（1）最大平均整流电流IF(A V)IF(A V) ：Average Rectified Forward Current，平均正向整流电流IF(A V)是指二极管长期工作时，允许通过的最大正向平均电流。
它与PN结的面积、材料及散热条件有关。
实际应用时，工作电流应小于IF(A V)，否则，可能导致结温过高而烧毁PN 结。
IFRM：Repetitive Peak Forward Current，周期性正向峰值电流IFSM：Non-Repetitive Peak Forward Current，非周期性正向浪涌电流。
是指在结温Tj为某一温度时，正弦半波浪涌脉冲基波宽度为8.3ms 或者10ms 条件下，所能允许的最大不重复的半正弦波浪涌电流。
Irr：Maximum Full Load Reverse Current，满载最大反向电流（2）最高反向工作电压VRVR：Continuous Reverse V oltage，持续反向电压VR是指二极管反向应用时，所允许加的最大反向电压。
实际应用时，当反向电压增加到击穿电压VBR时，二极管可能被击穿损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Cj Junction Capacitance 结电容
ηV Rectification Efficiency 整流效率
If DC Forward Current 正向直流电流
I(AV) Average Forward Rectified Current 正向平均整流电流ID Stand-off Reverse Leakage Current 关态反向漏电流IFSM Peak Forward Surge Current 正向浪涌峰植电流
ITSM Non Repetitive Surge Peak on-state Current 不重复浪涌峰值开态电流
IDM Maximum Reverse Leakage 最大反向漏电流
IFRM Repetitive Peak Forward Current 正向重复峰值电流
IH Holding Current 维持电流
IO Mean Forward Current 正向平均电流
IR Reverse Leakage Current 反向漏电流
Irr Reverse Recovery Current 反向恢复电流
IPPM Maximum peak lmpulse Current 最大脉冲峰值电流
IRM Maximum peak Reverse Current 最大峰值反向电流
IRM(REC) Maximum peak Reverse recovery Current 最大峰值反向恢复电流
IRSM Maximum Non-repetitive recovery Peak Current 最大峰值反向恢复电流
IT On-state Test Current 导通测试电流
I2t Rating for fusing 正向浪涌电流的平方对电流浪涌持续时间的积分值
PM(AV) Maximum Steady State Power Dissipation 最大稳态功耗
PPM Peak Pulse Power Dissipation 峰值脉冲功耗
Ptot Total Power Dissipation 总功耗
Qrr Recovered Charge 恢复电荷
ROJA Thermal Resistance (Junction to Ambient) 热阻（结到环境）
ROJC Thermal Resistance（Junction to Case ）热阻（结到管壳）ROJL Thermal Resistance（Junction to Lead ）热阻（结到引线）TA Ambient Temperature 环境温度
TC Case Temperature 管壳温度
td Time Duration 持续时间
tf Fall Time 下降时间
Tj Junction Temperature 结温
TL Lead Temperature 引线温度
tfr Forward Recovery Time 正向恢复时间
tr Rise Time 上升时间
trr Reverse Recovery Time 反向恢复时间
TSTG Storage Temperature 存储温度
VBO Breakover Voltage 转折电压
V（BR）Reverse Breakdown Voltage 反向击穿电压
VF Instantaneous Forward Voltage 正向瞬态电压
VFR Forward Recovery Voltage 正向恢复电压
VDC,VR DC Reverse Voltage 反向直流电流
VRM Maximum Reverse Paek Reverse Voltage 最大重复峰值反向电压VRMS RMS Input Voltage 均方根输入电压
VRRM Peak Repetitive Reverse Voltage 反向重复峰值电压
VWM Working Peak Reverse Voltage 反向工作峰值电压
VC Clamping Voltage 箝位电压
VWM Working Stand-off Voltage 关态工作电压
VZ Zener Voltage 齐纳电压
ZZ Dynamia Zener Impedance 动态齐纳阻抗
αVF Temperature coefficient of forward voltage 正向压降的温度系数
二极管电压参数及含义1)UTo:阈值电压。
2)UBO:转折电压。
3)UBR:击穿电压。
4)UC:钳位电压。
5)UDc:直流反向电压。
6)UFM:最高正向电压。
7)UFRM:最高正向恢复峰值电压。
8)UFR:正向恢复电压。
9)uF:正向直流电压降,是指二极管通过额定正向电流时,在两极之间所产生的电压降。
10)UIs0:绝缘电压。
11)Uo(Av):输出电压平均值。
12)UO:输出电压。
13)UR(Dc):反向电压(直流)。
14)UR(RMs):反向电压(有效值)。
15)URM:最高反向峰值电压,是指为避免二极管在没有反向电流的情况下被击穿所能加的最大反向电压。
16)URRM:反向重复峰值电压。
17)URsM:反向不重复峰值电压。
18)URwM:反向工作峰值电压。
19)UR:反向直流电压,是指连续给二极管加上反向直流电压时不被击穿的最大值。
20)UwM:变位电压。
21)Uz:齐纳电压(稳定电压),是指二极管在正常工作时管子两端的电压值。
