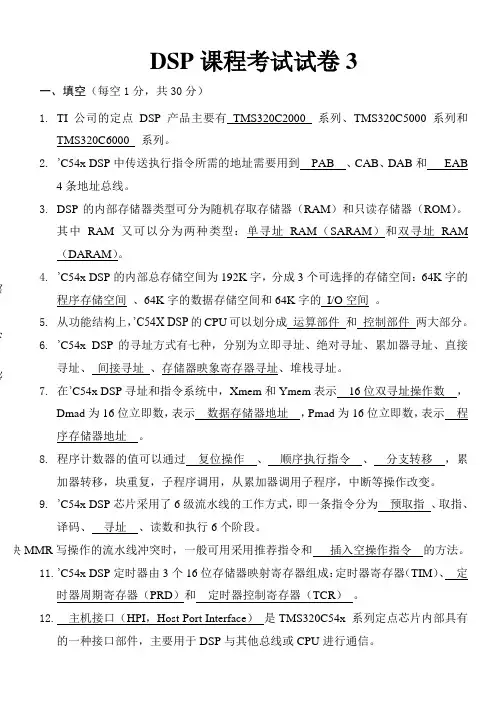

DSP原理及应用考试卷3答案
DSP 课程考试试卷3一、填空（每空1分，共30分）1. TI 公司的定点DSP 产品主要有 TMS320C2000 系列、TMS320C5000系列和 TMS320C6000 系列。
2. ’C54x DSP 中传送执行指令所需的地址需要用到 PAB 、CAB 、DAB 和 EAB4条地址总线。
3. DSP 的内部存储器类型可分为随机存取存储器（RAM ）和只读存储器（ROM ）。
其中RAM 又可以分为两种类型：单寻址RAM （SARAM ）和双寻址RAM （DARAM ）。
4. ’C54x DSP 的内部总存储空间为192K 字，分成3个可选择的存储空间：64K 字的程序存储空间 、64K 字的数据存储空间和64K 字的 I/O 空间 。
5. 从功能结构上，’C54X DSP 的CPU 可以划分成 运算部件 和 控制部件 两大部分。
6. ’C54x DSP 的寻址方式有七种，分别为立即寻址、绝对寻址、累加器寻址、直接寻址、 间接寻址 、存储器映象寄存器寻址、堆栈寻址。
7. 在’C54x DSP 寻址和指令系统中，Xmem 和Ymem 表示 16位双寻址操作数 ，Dmad 为16位立即数，表示 数据存储器地址 ，Pmad 为16位立即数，表示 程序存储器地址 。
8. 程序计数器的值可以通过 复位操作 、 顺序执行指令 、 分支转移 ，累加器转移，块重复，子程序调用，从累加器调用子程序，中断等操作改变。
9. ’C54x DSP 芯片采用了6级流水线的工作方式，即一条指令分为 预取指 、取指、译码、 寻址 、读数和执行6个阶段。
解决MMR 写操作的流水线冲突时，一般可用采用推荐指令和 插入空操作指令 的方法。
11.’C54x DSP 定时器由3个16位存储器映射寄存器组成：定时器寄存器（TIM ）、 定时器周期寄存器（PRD ）和 定时器控制寄存器（TCR ） 。
12. 主机接口（HPI ，Host Port Interface ） 是TMS320C54x 系列定点芯片内部具有的一种接口部件，主要用于DSP 与其他总线或CPU 进行通信。

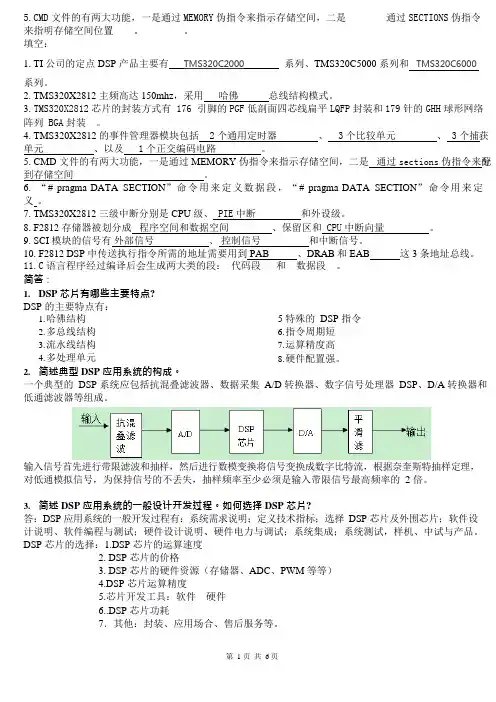

DSP原理与应用_考试复习题答案(可编辑修改word版)
5.CMD 文件的有两大功能，一是通过MEMORY 伪指令来指示存储空间，二是通过SECTIONS 伪指令来指明存储空间位置。
填空：1.TI 公司的定点DSP 产品主要有TMS320C2000 系列、TMS320C5000 系列和TMS320C6000 系列。
2.TMS320X2812 主频高达150mhz，采用哈佛总线结构模式。
3.TMS320X2812 芯片的封装方式有 176 引脚的PGF 低剖面四芯线扁平LQFP 封装和179 针的GHH 球形网络阵列 BGA 封装。
4.TMS320X2812 的事件管理器模块包括 2 个通用定时器、 3 个比较单元、 3 个捕获单元、以及 1 个正交编码电路。
5.CMD 文件的有两大功能，一是通过MEMORY 伪指令来指示存储空间，二是通过sections 伪指令来分配到存储空间。
6.“# pragma DATA_SECTION”命令用来定义数据段，“# pragma DATA_SECTION”命令用来定义。
7.TMS320X2812 三级中断分别是CPU 级、 PIE 中断和外设级。
8.F2812 存储器被划分成程序空间和数据空间、保留区和 CPU 中断向量。
9.SCI 模块的信号有外部信号、控制信号和中断信号。
10.F2812 DSP 中传送执行指令所需的地址需要用到 PAB 、DRAB 和EAB 这3 条地址总线。
11.C 语言程序经过编译后会生成两大类的段：代码段和数据段。
简答：1.DSP 芯片有哪些主要特点?DSP 的主要特点有：1.哈佛结构2.多总线结构3.流水线结构4.多处理单元2.简述典型DSP 应用系统的构成。
5 特殊的DSP 指令6.指令周期短7.运算精度高8.硬件配置强。
一个典型的DSP 系统应包括抗混叠滤波器、数据采集A/D 转换器、数字信号处理器DSP、D/A 转换器和低通滤波器等组成。
输入信号首先进行带限滤波和抽样，然后进行数模变换将信号变换成数字比特流，根据奈奎斯特抽样定理，对低通模拟信号，为保持信号的不丢失，抽样频率至少必须是输入带限信号最高频率的 2 倍。

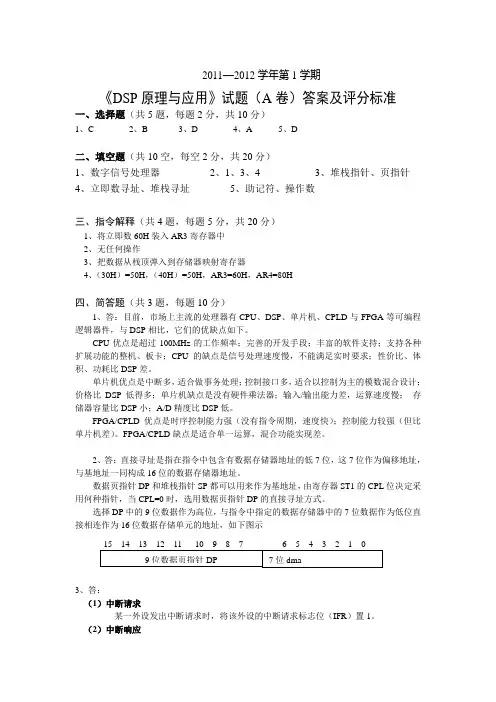

DSP原理与应用试题A答案及评分标准
2011—2012学年第1学期《DSP原理与应用》试题（A卷）答案及评分标准一、选择题（共5题，每题2分，共10分）1、C2、B3、D4、A5、D二、填空题（共10空，每空2分，共20分）1、数字信号处理器2、1、3、4 3、堆栈指针、页指针4、立即数寻址、堆栈寻址5、助记符、操作数三、指令解释（共4题，每题5分，共20分）1、将立即数60H装入AR3寄存器中2、无任何操作3、把数据从栈顶弹入到存储器映射寄存器4、（30H）=50H，（40H）=50H，AR3=60H，AR4=80H四、简答题（共3题，每题10分）1、答：目前，市场上主流的处理器有CPU、DSP、单片机、CPLD与FPGA等可编程逻辑器件，与DSP相比，它们的优缺点如下。
CPU优点是超过100MHz的工作频率；完善的开发手段；丰富的软件支持；支持各种扩展功能的整机、板卡；CPU的缺点是信号处理速度慢，不能满足实时要求；性价比、体积、功耗比DSP差。
单片机优点是中断多，适合做事务处理；控制接口多，适合以控制为主的模数混合设计；价格比DSP低得多；单片机缺点是没有硬件乘法器；输入/输出能力差，运算速度慢；存储器容量比DSP小；A/D精度比DSP低。
FPGA/CPLD优点是时序控制能力强（没有指令周期，速度快）；控制能力较强（但比单片机差）。
FPGA/CPLD缺点是适合单一运算，混合功能实现差。
2、答：直接寻址是指在指令中包含有数据存储器地址的低7位，这7位作为偏移地址，与基地址一同构成16位的数据存储器地址。
数据页指针DP和堆栈指针SP都可以用来作为基地址，由寄存器ST1的CPL位决定采用何种指针，当CPL=0时，选用数据页指针DP的直接寻址方式。
选择DP中的9位数据作为高位，与指令中指定的数据存储器中的7位数据作为低位直接相连作为16位数据存储单元的地址，如下图示3、答：（1）中断请求某一外设发出中断请求时，将该外设的中断请求标志位（IFR）置1。
DSP原理及应用答案
(2) SP=0x3120;
三、应用题（10分）
得分
评卷人
设CLKOUT=8MHz，试阅读下列程序。试回答，引脚XF产生什么波形的信号？若要求方波周期改为16s，T0中断周期减小到原来一半，试说明程序的修改方法。
程序：
.title "time.asm"
.mmregs
rete修正指针marar30bar3ar0ar3并反向进位测试指令bitfx11x1条件转移bcl1ntctc位为零则转移到l1条件转移banzl2ar2ar2不为0则转移到l2条件转移xc1alt小于0跳过1条指令执行传送指令mvpdtablear1程序区到数据区的传送传送指令ltdar1数据t同时移位ar11ar1堆栈指令pshmpopmpshdpopd对mmr对数据区累加指令addar2a数据加上a存于a减法指令subar2a减去数据存于a条件减法subcdena用于除法运算乘法指令mpyanum数据与ah相乘存于b数据存于乘加指令macar2a数据与t相乘后加a的内容乘加指令macar2ar3a两个数据相乘后加a的内容位操作指令rsbxssbx重复指令rptzst1第14cpl直接寻址基址方式位st1第11intm可屏蔽中断总开关st1frct乘法小数方式控制位定时器参数内容描述定时周期clkouttddr1prd1pcr1512
.text
_c_int01:STM #x,AR1
RPT #15
MVPD table,* AR1+
CALL bitrev
end:B end
bitrev:STM #8,AR0
STM #x,AR3
STM #y,AR4
RPT #14

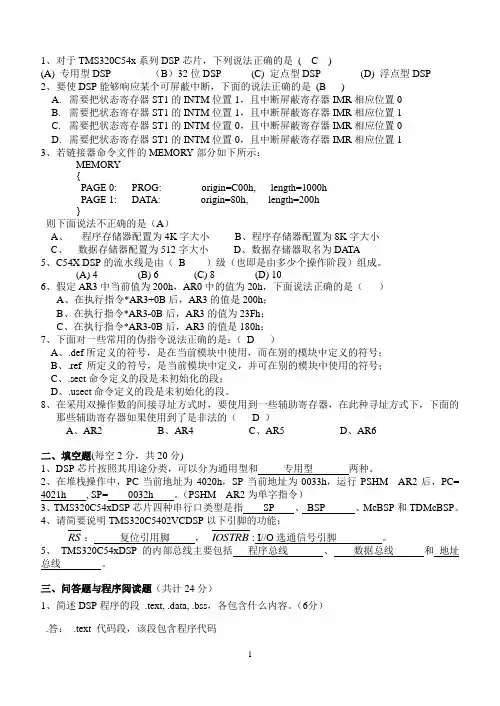

DSP原理及应用复习卷答案
1、对于TMS320C54x系列DSP芯片，下列说法正确的是( C )(A) 专用型DSP（B）32位DSP (C) 定点型DSP(D) 浮点型DSP2、要使DSP能够响应某个可屏蔽中断，下面的说法正确的是(B )A.需要把状态寄存器ST1的INTM位置1，且中断屏蔽寄存器IMR相应位置0B.需要把状态寄存器ST1的INTM位置1，且中断屏蔽寄存器IMR相应位置1C.需要把状态寄存器ST1的INTM位置0，且中断屏蔽寄存器IMR相应位置0D.需要把状态寄存器ST1的INTM位置0，且中断屏蔽寄存器IMR相应位置13、若链接器命令文件的MEMORY部分如下所示：MEMORY{PAGE 0: PROG: origin=C00h, length=1000hPAGE 1: DA TA: origin=80h, length=200h}则下面说法不正确的是（A）A、程序存储器配置为4K字大小B、程序存储器配置为8K字大小C、数据存储器配置为512字大小D、数据存储器取名为DA TA5、C54X DSP的流水线是由（B ）级（也即是由多少个操作阶段）组成。
(A) 4 (B) 6 (C) 8 (D) 106、假定AR3中当前值为200h，AR0中的值为20h，下面说法正确的是（）A、在执行指令*AR3+0B后，AR3的值是200h；B、在执行指令*AR3-0B后，AR3的值为23Fh；C、在执行指令*AR3-0B后，AR3的值是180h；7、下面对一些常用的伪指令说法正确的是：（ D ）A、.def所定义的符号，是在当前模块中使用，而在别的模块中定义的符号；B、.ref 所定义的符号，是当前模块中定义，并可在别的模块中使用的符号；C、.sect命令定义的段是未初始化的段；D、.usect命令定义的段是未初始化的段。
8、在采用双操作数的间接寻址方式时，要使用到一些辅助寄存器，在此种寻址方式下，下面的那些辅助寄存器如果使用到了是非法的（ D ）A、AR2B、AR4C、AR5D、AR6二、填空题(每空2分，共20分)1、DSP芯片按照其用途分类，可以分为通用型和专用型两种。
《DSP原理与应用》期末考试试题
《DSP原理与应用》期末考试试题一、选择题（每题2分，共20分）1、在数字信号处理中，常用的滤波器是（）。
A.巴特沃斯滤波器B.贝塞尔滤波器C.拉普拉斯滤波器D.理想滤波器2、在进行傅里叶变换时，如果采样频率为fs，则采样点数为N的信号的离散傅里叶变换的结果中，频域的分辨率是（）。
A. fs/NB. 2fs/NC. fs/(2N)D. fs/(2N+1)3、在进行Z变换时，如果时间序列的采样点数为N，则Z变换的收敛域是（）。
A. |z|<NB. |z|<N+1C. |z|<N-1D. |z|<N-24、在进行小波变换时，如果小波基为ψ(t)，则小波变换的结果是一个（）。
A.实数序列B.复数序列C.实数矩阵D.复数矩阵5、在进行离散傅里叶变换时，如果信号的采样点数为N，则其频率分辨率是（）。
A. 2π/NB. π/NC. π/(2N)D. π/(N+1)二、填空题（每题3分，共30分）1、在数字信号处理中，常用的滤波器有________、________、________、________。
2、在进行傅里叶变换时，如果采样频率为fs，则采样点数为N的信号的离散傅里叶变换的结果中，频域的分辨率是________。
3、在进行Z变换时，如果时间序列的采样点数为N，则Z变换的收敛域是|z|<________。
4、在进行小波变换时，如果小波基为ψ(t)，则小波变换的结果是一个________。
5、在进行离散傅里叶变换时，如果信号的采样点数为N，则其频率分辨率是________。
6、在数字信号处理中，常用的窗函数有________、________、________、________。
7、在进行数字滤波器的设计时，常用的方法有________、________、________。
8、在进行数字信号的分析时，常用的工具包括________、________、________。
《美学原理》期末考试试题及答案一、单项选择题1、下列哪个选项不属于美学的研究范畴？A.绘画、音乐、诗歌等艺术形式的美学原理B.建筑、设计、自然等现实生活中的美学应用C.精神分析学、现象学等其他学科的美学分支D.美食、时尚、旅游等消费领域的美学实践正确答案：C.精神分析学、现象学等其他学科的美学分支。
dsp原理及应用试卷及答案
dsp原理及应用试卷及答案【篇一：dsp原理及应用_复习题】ass=txt>1．累加器a分为三个部分，分别为。
1．ag,ah,al2．tms320vc5402型dsp的内部采用2．8,163．tms320vc5402型dsp采用总线结构对程序存储器和数据存储器进行控制。
3．哈佛4．tms329vc5402型dsp有个辅助工作寄存器。
4．8个5．dsp处理器tms320vc5402中daram的容量是字。
5．16k字6．ti公司的dsp处理器tms320vc5402pge100有___________个定时器。
6．27．在链接器命令文件中，page １通常指________存储空间。
7．数据8．c54x的中断系统的中断源分为_______中断和____ ____中断。
8．硬件、软件1．ti公司dsp处理器的软件开发环境是__________________。
1．答：ccs(code composer studio)2．dsp处理器tms320vc5402外部有___________根地址线。
2．答：20根3．直接寻址中从页指针的位置可以偏移寻址3．答：1284．在链接器命令文件中，page 0通常指________存储空间。
4．答：程序5．c54x系列dsp处理器中，实现时钟频率倍频或分频的部件是_____________。
5．答：锁相环pll6．tms320c54x系列dsp处理器上电复位后，程序从指定存储地址________单元开始工作。
6．答：ff80h7．tms320c54x系列dsp处理器有_____个通用i/o引脚，分别是_________。
7．答：2个，bio和xf8．dsp处理器按数据格式分为两类，分别是；。
8．答：定点dsp和浮点dsp9．tms329vc5402型dsp的st1寄存器中，intm位的功能是。
9．答：开放/关闭所有可屏蔽中断10．ms320c54x dsp主机接口hpi是________位并行口。
DSP原理与应用-期末试卷A及答案资料
题号 题号一 二 三 四 总分 统分人题分 24 26 10 40 100 得分 一、选择题（每题2分，共20分） 得分| |阅卷人| 1、下列属于数字信号特征的是（ ） A. 时间离散、幅值连续 B. 时间连续、幅值连续C. 时间连续、幅值量化D. 时间离散、幅值量化 2、设x(n)是输入序列，y(n)是输出序列，则下列属于因果系统 的是( ) A. y(n)=x(n+2) B. y(n)=cos(n+1)x(n) C. y(n)=x(2n) D. y(n)=x(-n)3、设x(n)是输入序列，y(n)是输出序列，则下列属于线性系统 的是( )。
A. y(n)=x 2(n) B. y(n)=4x(n)+6C. y(n)=x(n-n0)D. y(n)=e x(n) 4、下列表达式正确的是（ ）。
0. ()()k A u n n k δ∞==-∑ 0. ()()nk B u n n k δ==-∑ . ()()n k C u n n k δ=-∞=-∑ . ()()k D u n n k δ∞=-∞=-∑5、对于线性时不变（LTI ）系统，如果输入x(n)时，输出y(n)； 则输入2x(n-3)时，输出为（ ） A. y(n-3) B. 3y(n-2) C. 2y(n-3) D. 2y(n)6、以下是一些系统函数的收敛域，则其中稳定的是（ ） A. 12z < B. 122z << C. 2z > D. 45z <7、设两有限长序列的长度分别是M 与N ，欲通过计算两者的循环卷积来得到两者的线性卷积，则循环卷积的点数至少应（ ）. A M N + . 1B M N +- . 1C M N ++ . 1D M N -+ 8、下列序列中为共轭对称序列的是( ) . ()()A x k x k *= . ()()B x k x k *=- . ()()C x k x k *=-- . ()()D x k x k *=-9、下列表示式错误的是（ ）。
DSP原理及应用考试卷答案 (1)
1、对于TMS320C54x系列DSP芯片，下列说法正确的是 ( C )(A) 专用型DSP （B）32位DSP (C) 定点型DSP (D) 浮点型DSP2、要使DSP能够响应某个可屏蔽中断，下面的说法正确的是 (B )A.需要把状态寄存器ST1的INTM位置1，且中断屏蔽寄存器IMR相应位置0B.需要把状态寄存器ST1的INTM位置1，且中断屏蔽寄存器IMR相应位置1C.需要把状态寄存器ST1的INTM位置0，且中断屏蔽寄存器IMR相应位置0D.需要把状态寄存器ST1的INTM位置0，且中断屏蔽寄存器IMR相应位置13、若链接器命令文件的MEMORY部分如下所示：MEMORY{PAGE 0: PROG: origin=C00h, length=1000hPAGE 1: DATA: origin=80h, length=200h}则下面说法不正确的是（A）A、程序存储器配置为4K字大小B、程序存储器配置为8K字大小C、数据存储器配置为512字大小D、数据存储器取名为DATA5、C54X DSP的流水线是由（ B ）级（也即是由多少个操作阶段）组成。
(A) 4 (B) 6 (C) 8 (D) 106、假定AR3中当前值为200h，AR0中的值为20h，下面说法正确的是（）A、在执行指令*AR3+0B后，AR3的值是200h；B、在执行指令*AR3-0B后，AR3的值为23Fh；C、在执行指令*AR3-0B后，AR3的值是180h；7、下面对一些常用的伪指令说法正确的是：（ D ）A、.def所定义的符号，是在当前模块中使用，而在别的模块中定义的符号；B、.ref 所定义的符号，是当前模块中定义，并可在别的模块中使用的符号；C、.sect命令定义的段是未初始化的段；D、.usect命令定义的段是未初始化的段。
8、在采用双操作数的间接寻址方式时，要使用到一些辅助寄存器，在此种寻址方式下，下面的那些辅助寄存器如果使用到了是非法的（ D ）A、AR2B、AR4C、AR5D、AR6二、填空题(每空2分，共20分)1、DSP芯片按照其用途分类，可以分为通用型和专用型两种。
DSP复习题及答案
11.编译器对于符号地址和变量的处理都是相对于本段的开始。
连接器为每个段选择了合适的起始地址，就必须相应地修改这些符号地址和变量，同时修改所有对这些地址和变量的引用，这个过程称为（重定位）。
12.TMS320C54x的总线由（1）组程序总线、（3）组数据总线和（4）组地址总线组成，可在一个指令周期内产生两个数据存储地址，实现流水线并行数据处理。
在一个指令周期内产生两个数据存储地址，实现流水线并行数据处理。
一、单项选择题一、单项选择题1.1．TMS320C54x中累加器分为三个部分，低位字，高位字和保护位，其中高位字是指（ B ）A. 15~0位B. 31～16位C. 39～32位D. 39～23位2.2．TMS320C54x中，暂存器T的数据宽度是（的数据宽度是（ C ）A. 40位B. 32位C. 16位D. 8位3.3．TMS320C54x的立即数寻址中，位数最长的短立即数的长度是（B ）A. 16位B. 9位C. 8位D. 5位4.TMS320C54x汇编语言中，用于自定义段的是（汇编语言中，用于自定义段的是（ A）A. .sect B. .bss C. .text D. .data 5.下列TMS320C54x的中断，不是可屏蔽中断的是（的中断，不是可屏蔽中断的是（ D ）A. RINT0 B. HPIINT C. DMAC4 D. reset 6.1．TMS320C54x中累加器分为三个部分，低位字，高位字和保护位，其中保护位字是指（ C ）指（A. 15~0位B. 31～16位C. 39～32位D. 39～23位7.TMS320C54x中，ALU的数据宽度是（ A ）A. 40位B. 32位C. 16位D. 8位8.TMS320C54x的立即数寻址中，长立即数寻址的长度是（的立即数寻址中，长立即数寻址的长度是（ A）A. 16位B. 9位C. 8位D. 5位9.4．TMS320C54x汇编语言中，用于定义未初始化段的是（汇编语言中，用于定义未初始化段的是（ B ）data A. .sect B. .bss C. .text D. .D. .data 10.5．下列哪个浮点数表示的是无效的数（．下列哪个浮点数表示的是无效的数（ C ）A.99e9B 9.9e9 C 99e9D 99.e9三、判断题三、判断题1．TMS320C54x汇编语言中，符号常量可以用.set定义，不占用存储器。
《DSP原理及应用》试卷习题答案.doc
通信系《 DSP 原理及应用》期末考试题（答案）姓名：学号：班级：分数：考试时间： 15：40～ 17：30考试方式：开卷；注意：所有答案必须写在答题纸上，试卷上的答案无效！一、填空题（每空 2 分，共 20 分）1、在 C 语言和 C55x 汇编语言的混合程序设计中， C 函数的参数和返回值传递到C55x的寄存器中。
在函数“ long func(int *p1, int i2, int i3, int i4)中， *p1 传递到AR0寄存器，i2传递到T0寄存器，i4 到AR1寄存器，返回值由AC0寄存器传递。
传递”2、汇编语言“mov *AR0，AC0”使用的寻址方式是间接寻址模式，“mov#0x3，DPH”使用的寻址方式是直接寻址模式，“ mov*(#0x011234) ，T2”使用的寻址方式是绝对寻址模式。
3、指令执行前 AC0的值是 0012345678，那么汇编语句“ AND #0x7f ， AC0”，执行之后，AC0的值是0000000078。
4、C55x 的链接器命令文件中， SECTIONS命令的主要作用是告诉链接器如何将输入段组合成输出段，以及在存储器何处存放输出。
MEMORY命令的主要作用是定义目标系统的存储器配置图，包括对存储器各部分的命名，以及规定它们的起始地址和长度。
二、简述题（共40 分）1、根据你的理解，试列举DSP 芯片的特点？（ 5 分）答：哈佛结构；多总线结构；指令系统的流水线操作；专用的硬件乘法器；特殊的指令；快速的指令周期；丰富的外设DSP2、TMS320C55x芯片的总线结构有何特点，主要包括哪些总线？它们的功能是什么？（ 6 分）答： TMS320C55x DSP采用先进的哈佛结构并具有十二组总线，其独立的程序总线和数据总线允许同时读取指令和操作数，实现高度的并行操作。
采用各自分开的数据总线分别用于读数据和写数据，允许 CPU在同一个机器周期内进行两次读操作数和一次写操作数。
dsp原理及应用试题及答案
dsp原理及应用试题及答案一、选择题（每题2分，共20分）1. DSP的全称是（）。
A. Digital Signal ProcessorB. Digital Sound ProcessorC. Digital System ProcessorD. Digital Storage Processor答案：A2. 在DSP系统中，用于实现数字信号处理的处理器是（）。
A. CPUB. GPUC. DSPD. MCU答案：C3. 下列哪个不是DSP的特点？（）A. 高速度B. 低功耗C. 高成本D. 可编程答案：C4. DSP芯片中，用于存储程序和数据的存储器是（）。
A. ROMB. RAMC. SRAMD. DRAM答案：C5. 在DSP应用中，通常使用哪种类型的算法来处理信号？（）A. 线性算法B. 非线性算法C. 离散算法D. 连续算法答案：C6. DSP在音频处理中的主要应用不包括（）。
A. 音频压缩B. 音频去噪C. 视频编码D. 音频增强答案：C7. 下列哪个是DSP编程语言？（）A. CB. C++C. JavaD. Python答案：A8. DSP的指令周期通常比通用微处理器的指令周期（）。
A. 长B. 短C. 相等D. 不可比较答案：B9. 在数字信号处理中，FFT算法主要用于（）。
A. 信号滤波B. 信号压缩C. 信号变换D. 信号增强答案：C10. DSP系统设计中，通常不包括以下哪个步骤？（）A. 系统建模B. 算法实现C. 硬件选择D. 软件测试答案：D二、填空题（每题2分，共20分）1. DSP的内部结构通常由_____、_____、_____和_____组成。
答案：CPU，存储器，输入/输出接口，总线2. 在DSP系统中，_____用于控制数据的流动。
答案：总线3. DSP的编程通常使用_____语言，因为它具有高效的执行速度。
答案：汇编4. DSP在图像处理中，常用于实现_____和_____等操作。
DSP原理及应用考试卷答案
精品文档3、若链接器命令文件的MEMORY部分如下所示：MEMORY{PAGE 0: PROG: origin=C00h, length=1000hPAGE 1: DATA: origin=80h, length=200h}则下面说法不正确的是（A）A、程序存储器配置为4K字大小B、程序存储器配置为8K字大小C、数据存储器配置为512字大小D、数据存储器取名为DATA6、假定AR3中当前值为200h，AR0中的值为20h，下面说法正确的是（）A、在执行指令*AR3+0B后，AR3的值是200h；B、在执行指令*AR3-0B后，AR3的值为23Fh；C、在执行指令*AR3-0B后，AR3的值是180h；7、下面对一些常用的伪指令说法正确的是：（D ）A、.def所定义的符号，是在当前模块中使用，而在别的模块中定义的符号；B、.ref 所定义的符号，是当前模块中定义，并可在别的模块中使用的符号；C、.sect命令定义的段是未初始化的段；D、.usect命令定义的段是未初始化的段。
8、在采用双操作数的间接寻址方式时，要使用到一些辅助寄存器，在此种寻址方式下，下面的那些辅助寄存器如果使用到了是非法的（ D ）A、AR2B、AR4C、AR5D、AR63、假设AR3的当前值为200h，当使用以下TMS320C54XX寻址模式后其中的值为多少？假定AR0的值为20h。
（1）*AR3+0 （2）*AR3-0（3）*AR3+ （4）*AR32．在直接寻址中，指令代码包含了数据存储器地址的低7 位。
当ST1中直接寻址编辑方式位CPL =0 时，与DP相结合形成16位数据存储器地址；当ST1中直接寻址编辑方式位CPL =1 时，加上SP基地址形成数据存储器地址。
3．TMS320C54有两个通用引脚，BIO和XF，BIO 输入引脚可用于监视外部接口器件的状态；XF 输出引脚可以用于与外部接口器件的握手信号。
4．累加器又叫做目的寄存器，它的作用是存放从ALU或乘法器/加法器单元输出的数据。
DSP原理及应用考试卷3答案
―――――――――――――――――――装 订 线――――――――――――――― 姓名 DSP 课程考试试卷3一、填空（每空1分，共30分）1. TI 公司的定点DSP 产品主要有 TMS320C2000 系列、TMS320C5000系列和 TMS320C6000 系列。
2. ’C54x DSP 中传送执行指令所需的地址需要用到 PAB 、CAB 、DAB 和 EAB 4条地址总线。
3. DSP 的内部存储器类型可分为随机存取存储器（RAM ）和只读存储器（ROM ）。
其中RAM 又可以分为两种类型：单寻址RAM （SARAM ）和双寻址RAM （DARAM ）。
4. ’C54x DSP 的内部总存储空间为192K 字，分成3个可选择的存储空间：64K 字的程序存储空间 、64K 字的数据存储空间和64K 字的 I/O 空间 。
5. 从功能结构上，’C54X DSP 的CPU 可以划分成 运算部件 和 控制部件 两大部分。
6. ’C54x DSP 的寻址方式有七种，分别为立即寻址、绝对寻址、累加器寻址、直接寻址、 间接寻址 、存储器映象寄存器寻址、堆栈寻址。
7. 在’C54x DSP 寻址和指令系统中，Xmem 和Ymem 表示 16位双寻址操作数 ，Dmad 为16位立即数，表示 数据存储器地址 ，Pmad 为16位立即数，表示 程序存储器地址 。
8. 程序计数器的值可以通过 复位操作 、 顺序执行指令 、 分支转移 ，累加器转移，块重复，子程序调用，从累加器调用子程序，中断等操作改变。
9. ’C54x DSP 芯片采用了6级流水线的工作方式，即一条指令分为 预取指 、取指、译码、 寻址 、读数和执行6个阶段。
解决MMR 写操作的流水线冲突时，一般可用采用推荐指令和 插入空操作指令 的方法。
11.’C54x DSP 定时器由3个16位存储器映射寄存器组成：定时器寄存器（TIM ）、 定时器周期寄存器（PRD ）和 定时器控制寄存器（TCR ） 。
DSP原理与应用练习题+参考答案-通信-广工(可编辑修改word版)
《DSP原理与应用》练习题参考答案24学时版本用于通信方向注意：红色字体文字为解题注解与说明，万万不可作为答题内容1・Q.15表示是16位数据中第15位为符号位，第14~0位为小数位。
试写出下而问题的答案：(1)分别写出十进制正数0.68和十进制负数-0.245的Q15表示。
O.68*32768=57OAH-0245*32768=-lF5CH=E0A4H⑵ 分別写出Q.15表示的A200H和5A00H的十进制数值。
A200H/32768=・5E00H/32768=・ 0.7343755A00H/32768=0.703125上而两小题使用教材P7两条公式.公式中Q为数据中的小数位数，digibodaf氛取补码的正规方法是按位取反得到的以①川I: X 16进制下快速算法是找出厲补的数，即‘1 川卜•该W补数得1Q000H。
例如求1F5CH 补码，1F5CH+EOA4H=1QQOOH。
故E0A4H 为所求.⑶ 已知两个Q.15数相乘的乘积存放于累加器A中。
FRCT=0时A为16进制OxFFEAOOOOOO.该乘积的十进制数是多少？FRCT=1时A为16进制0x0070000000,该乘积的十进制数又是多少？FRCT=0时累加器A低30位为小数位乘枳既非Q.31,也非Q30解法一，雳出小数点后二进制位数值,乘积为■16000000H,小数点后的二进制为01011B,得2-^+2-^+2-5=-11/25=・0・34375解法二，运用教材P7 公式,EAOO0000/23O=1600O000//2刃=・11/25=・0・34375FRCT=1时累加器A低31位为小数位柬枳为Q31,如I们］6位为0・15縉打出小数点后二进制位数值,乘枳7DOOOOOOH小数点后的二进制为1111101B,得"十“+公彳十才却2・5+2—125/2?= 0.9765625解法二，运用教材P7 公成,7DOOOOOOH/23I=125/2L 0.9765625解法三，取乘积Q.15形式,乘积Q.15形式为7D00H=32000/32768=0.97656252・解决图像编码中常见的8x8离散余弦变换在VC5402 DSP上世点运算问题。
DSP原理与应用_考试复习题答案(可编辑修改word版)
5.CMD文件的有两大功能，一是通过MEMORY伪指令来指示存储空间，_是来指明存储空间位置。
填空：1.TI公司的定点DSP产品主要有TMS320C2000 系列、TMS320C5000 系列和TMS320C6000系列。
2.TMS320X2812主频高达150mhz,采用哈佛总线结构模式。
3.TMS320X2812芯片的封装方式有176引脚的PGF低剖面四芯线扁平LQFP封装和179针的GHH球形网络阵列BGA 封装。
4.TMS320X2812的事件管理器模块包括2个通用定时器单元 _________ 、以及_________ C5.CMD文件的有两大功能，一是通过MEMORY伪指令来指示存储空间，.一是通过sections伪指令来配到存储空间 __________________________ O6.“# pragma DATA_SECTION”命令用来定义数据段，“# pragma DATA_SECTION” 命令用来定义J7.TMS320X2812三级中断分别是CPU级、PIE中断_______________ 和外设级。
8.F2812存储器被划分成 ________ 、保留区和CPU中断向量9.SCI模块的信号有___________ 、控制信号 __________ 和中断信号。
10.F2812 DSP中传送执行指令所需的地址需要用到PABH.C语言程序经过编译后会生成两大类的段：代码段和数据段。
简答：I.DSP芯片有哪些主要特点？DSP的主要特点有：1•哈佛结构2•多总线结构3•流水线结构4•多处理单元2.简述典型DSP应用系统的构成。
一个典型的DSP系统应包括抗混叠滤波器、数据采集A/D转换器、数字信号处理器DSP、D/A转换器和低通滤波器等组成。
3.简述DSP应用系统的一般设计开发过程。
如何选择DSP芯片？答：DSP应用系统的一般开发过程有：系统需求说明；定义技术指标；选择DSP芯片及外芯片；软件设讣说明、软件编程与测试；ii更件设讣说明、硕件电力与调试；系统集成；系统测试，样机、中试与产品。
DSP原理及应用考试卷3答案
DSP 课程考试试卷3一、填空（每空1分，共30分）1. TI 公司的定点DSP 产品主要有 TMS320C2000 系列、TMS320C5000系列和 TMS320C6000 系列。
2. ’C54x DSP 中传送执行指令所需的地址需要用到 PAB 、CAB 、DAB 和 EAB 4条地址总线。
3. DSP 的内部存储器类型可分为随机存取存储器（RAM ）和只读存储器（ROM ）。
其中RAM 又可以分为两种类型：单寻址RAM （SARAM ）和双寻址RAM （DARAM ）。
4. ’C54x DSP 的内部总存储空间为192K 字，分成3个可选择的存储空间：64K 字的程序存储空间 、64K 字的数据存储空间和64K 字的 I/O 空间 。
5. 从功能结构上，’C54X DSP 的CPU 可以划分成 运算部件 和 控制部件 两大部分。
6. ’C54x DSP 的寻址方式有七种，分别为立即寻址、绝对寻址、累加器寻址、直接寻址、 间接寻址 、存储器映象寄存器寻址、堆栈寻址。
7. 在’C54x DSP 寻址和指令系统中，Xmem 和Ymem 表示 16位双寻址操作数 ，Dmad 为16位立即数，表示 数据存储器地址 ，Pmad 为16位立即数，表示 程序存储器地址 。
8. 程序计数器的值可以通过 复位操作 、 顺序执行指令 、 分支转移 ，累加器转移，块重复，子程序调用，从累加器调用子程序，中断等操作改变。
9. ’C54x DSP 芯片采用了6级流水线的工作方式，即一条指令分为 预取指 、取指、译码、 寻址 、读数和执行6个阶段。
解决MMR 写操作的流水线冲突时，一般可用采用推荐指令和 插入空操作指令 的方法。
11.’C54x DSP 定时器由3个16位存储器映射寄存器组成：定时器寄存器（TIM ）、 定时器周期寄存器（PRD ）和 定时器控制寄存器（TCR ） 。
12. 主机接口（HPI ，Host Port Interface ） 是TMS320C54x 系列定点芯片内部具有的一种接口部件，主要用于DSP 与其他总线或CPU 进行通信。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
d s p原理与应用考试复习题答案The latest revision on November 22, 2020填空：1.TI公司的定点DSP系列、TMS320C5000系列和系列。
2.TMS320X2812主频高达150mhz，采用哈佛总线结构模式。
3.TMS320X2812芯片的封装方式有176引脚的PGF低剖面四芯线扁平LQFP封装和179针的GHH球形网络阵列BGA封装。
4.TMS320X2812的事件管理器模块包括 2个通用定时器、 3个比较单元、 3个捕获单元、以及 1个正交编码电路。
5.CMD文件的有两大功能，一是通过MEMORY伪指令来指示存储空间，二是通过sections伪指令来分配到存储空间。
6.“# pragma DATA_SECTION”命令用来定义数据段，“# pragma DATA_SECTION”命令用来定义。
7.TMS320X2812三级中断分别是CPU级、 PIE中断和外设级。
8.F2812存储器被划分成程序空间和数据空间、保留区和 CPU中断向量。
9.SCI模块的信号有外部信号、控制信号和中断信号。
10.F2812 DSP中传送执行指令所需的地址需要用到 PAB 、DRAB和EAB 这3条地址总线。
语言程序经过编译后会生成两大类的段：代码段和数据段。
简答：1．DSP芯片有哪些主要特点DSP的主要特点有：1.哈佛结构2.多总线结构3.流水线结构4.多处理单元5特殊的DSP指令 6.指令周期短7.运算精度高8.硬件配置强。
2．简述典型DSP应用系统的构成。
一个典型的DSP系统应包括抗混叠滤波器、数据采集A/D转换器、数字信号处理器DSP、D/A转换器和低通滤波器等组成。
输入信号首先进行带限滤波和抽样，然后进行数模变换将信号变换成数字比特流，根据奈奎斯特抽样定理，对低通模拟信号，为保持信号的不丢失，抽样频率至少必须是输入带限信号最高频率的2倍。
3．简述DSP应用系统的一般设计开发过程。
如何选择DSP芯片答：DSP应用系统的一般开发过程有：系统需求说明；定义技术指标；选择DSP芯片及外围芯片；软件设计说明、软件编程与测试；硬件设计说明、硬件电力与调试；系统集成；系统测试，样机、中试与产品。
DSP芯片的选择：芯片的运算速度2. DSP芯片的价格3. DSP芯片的硬件资源（存储器、ADC、PWM等等）芯片运算精度5.芯片开发工具：软件硬件6..DSP芯片功耗7．其他：封装、应用场合、售后服务等。
4．常用的DSP芯片有哪些答：C20x、C24x、C5x、C54x、C62xx、C3x、C4x、C67xx。
5．DSP控制器的应用领域有哪些答：（1）信号处理：数字滤波、快速FFT、相关运算、谱分析、模式匹配、加窗、波形产生等。
（2）通信：调制解调器、数据压缩、多路复用、传真、数据加密、扩频通信、纠错编码、可视电话等。
（3）语言：语音邮件、语音存储、语音编码、语音合成、语音识别、语音增强、说话人辨认、说话人确认等。
（4）图形/图像：图像增强、动画、机器人视觉、二维/三维处理器、图像压缩与传输等。
（5）军事：导航、雷达处理、声纳处理、导弹制导等。
（6）医学：病人监控、修复手术、超声设备等。
（7）控制：机器人控制、发动机控制、激光打印控制。
（8）汽车控制：自适应驾驶控制、导航、震动分析等。
（9）家用电器：数码相机、音乐合成、移动电话等。
6．哈佛结构与冯·诺依曼结构计算机存储器的组成有何不同答：二者的区别是：冯·诺依曼结构的程序空间和数据空间是合在一起，取指令和取操作数都是通过一条总线分时进行的。
而哈佛结构则不同，它的程序空间和数据空间是分开的，可同时取指令和操作数。
7．DSP应用系统的软件开发流程是什么答：C编译器将其编译成汇编语言后，送到TMS320C54X汇编器进行汇编，汇编后生成COFF格式（公共目标文件格式）的目标文件，再调用链接器进行链接，生成在TMS320C54X上可执行的目标代码，并且利用调试工具对可执行的目标代码进行软件仿真或硬件在线仿真器的调试，以保证应用软件的正确无误且满足使用要求。
8．采用CCS集成开发环境进行软件开发调试的步骤是什么答：1.识别问题。
2.收集信息。
3.分析收集的数据。
4.修改BUG。
9．说明.text段、.data段、.bss段分别包含什么内容一个程序的3个基本段：text段,data段,bss段。
text段在内存中被映射为只读，但.data和.bss是可写的。
text段:就是放程序代码的,编译时确定,只读；data段:存放在编译阶段(而非运行时)就能确定的数据,可读可写。
也就是通常所说的静态存储区,赋了初值的全局变量和赋初值的静态变量存放在这个区域,常量也存放在这个区域；bss段:定义而没有赋初值的全局变量和静态变量,放在这个区域存储空间；（详细版）答：text段在内存中被映射为只读，但.data和.bss是可写的。
bss是英文Block Started by Symbol的简称，通常是指用来存放程序中未初始化的全局变量的一块内存区域，在程序载入时由内核清0。
BSS段属于静态内存分配。
它的初始值也是由用户自己定义的连接定位文件所确定，用户应该将它定义在可读写的RAM区内，源程序中使用malloc分配的内存就是这一块，它不是根据data大小确定，主要由程序中同时分配内存最大值所确定，不过如果超出了范围，也就是分配失败，可以等空间释放之后再分配。
text段是程序代码段，表示程序段的大小，它是由编译器在编译连接时自动计算的，当你在链接定位文件中将该符号放置在代码段后，那么该符号表示的值就是代码段大小，编译连接时，该符号所代表的值会自动代入到源程序中。
data包含静态初始化的数据，所以有初值的全局变量和static变量在data区。
段的起始位置也是由连接定位文件所确定，大小在编译连接时自动分配，它和你的程序大小没有关系，但和程序使用到的全局变量，常量数量相关10．链接命令文件包括哪些主要内容如何编写答：利用C54x的链接器，根据链接命令或链接命令文件（.cmd文件）对已汇编的一个或多个目标文件（.obj文件）进行链接，生成一个可以执行的目标文件（.out文件）以及在目标系统中德存储器配置文件（.map文件）。
常用得链接器命令为：Lnk500 1%.cmd11．DSP C语言有哪些特点（1）标识符和常数（2）数据转换（3）表达式（4）声明（5）预处理12．DSP的硬件仿真器(Emulator)和软件仿真器(Simulator)有什么异同点答：软件仿真器：这种方法主要是使用计算机软件来模拟运行，实际的单片机运行因此仿真与硬件无关的系统具有一定的优点。
用户不需要搭建硬件电路就可以对程序进行验证，特别适合于偏重算法的程序。
软件仿真的缺点是无法完全仿真与硬件相关的部分，因此最终还要通过硬件仿真来完成最终的设计硬件仿真器：使用附加的硬件来替代用户系统的单片机并完成单片机全部或大部分的功能。
使用了附加硬件后用户就可以对程序的运行进行控制，例如单步，全速，查看资源断点等。
硬件仿真是开发过程中所必须的。
13．C28x DSP的串行通信接口有哪些特点答：数据是一位一位依次传输的，每位数据占一个固定的时间长度。
适用于远距离通信。
14．异步串行通信的数据格式有哪些如何设置答：异步串行采用的数据格式是一组不定“位数”数组组成。
第1位成其实位，它的宽度位1位，低电平；接着传送一个字节（8位）的数据，以高电平位“1”，低电平位“0”；最后是停止位，宽度可以是1位，位或2位，在两个数据之间可有空闲位。
15．如何设置异步串行通信的波特率答：异步串行通信的波特率是由串行口的初始化完成的。
设置串行口数据长度位16位，是能串行口中断，对串行口进行极性控制。
16、TMS320X2812芯片具有哪些片上外设主要包括配置寄存器，输入寄存器，输出寄存器和状态寄存器17、单片机、DSP、ARM以及FPGA器件有什么区别，在不同应用场合下如何选择。
FPGA和其它的不同之处在于, 它内部的门电路是未编程的，可以灵活的配置编程，而其它的内部的数字电路都已经固化定型。
单片机，ARM,DSP，内部都有处理器，通过软件和硬件设计可以用于某些特定环境。
有些ARM芯片内部含有DSP部件，可以完成DSP功能。
PLC用于工业环境，例如，车间，电梯，大型设备等。
FPGA内部是逻辑门电路，应用比较广泛。
18、通用目标文件格式COFF（Common Object File Format），是一种很流行的二进制可执行文件格式。
二进制可执行文件包括哪些平时烧写程序时使用的是以什么结尾的文件COFF目标文件的段可以分为两大类：已初始化段和未初始化段。
一般地，COFF目标文件包含3个缺省的段：text段、data段、bss段。
如下图所示为目标文件中的段与目标系统中存储器的关系。
段的使用非常灵活，但常用以下约定：.text —此段存放程序代码。
.data —此段存放初始化了的数据。
.bss —此段存入未初始化的变量。
.sect '名称' —定义一个有名段，放初始化了的数据或程序代码。
19、编译器处理段的过程是什么编译器是由词法分析器，语法分析器，语义分析器，中间代码生成，代码优化和目标代码生成。
编译程序的处理过程：预处理---词法分析---文法分析---生成中间代码---生成目标代码20、在CCS中构建一个完整的工程项目，需要添加哪几类文件，后缀名分别是什么一个完整的工程需要由库文件（.lib），头文件（.h），源文件（.c）和CMD文件组成，缺一不可21、为保证TMS320X2812系统能正常工作，必须注意哪几点如何提高F2812 AD的转换精度采用软件补偿，参考文档spra989a。
程序经常跑飞程序没有结尾或不是循环的程序。
nmi管脚没有上拉。
在看门狗动作的时候程序会经常跑飞。
程序编制不当也会引起程序跑飞。
硬件系统有问题。
程序访问了非法的地址22、TMS320X2812有三级中断，分别是什么成功实现中断的必要步骤有哪些Tms320x2812的中断管理有三种；外设级中断管理，pie级中断管理，cpu级中断管理一般中断都是外部触发的,中断产生后,CPU首先保存好当前的运行环境(CPSR, PC),然后跳转到中断向量表(0X18),在地址0X18处,你应该放置一条跳转指令,跳转到你的中断处理程序里面去.在中断处理程序里面,你执行你需要的工作,然后根据SPSR和LR的值,返回到中断的地方,继续程序的运行23、#Pragma code_section 和 #Pragma data_section语句的作用分别是什么#pragma DATA_SECTION(函数名或全局变量名,"用户自定义在数据空间的段名");#pragma CODE_SECTION(函数名或全局变量名,"用户自定义在程序空间的段名");不能在函数体内声明。
