盐水坳隧道进口洞顶截水沟施工方案
隧道洞外截水沟首件工程施工技术方案范本（二篇）
隧道洞外截水沟首件工程施工技术方案范本一、工程概况国道___线川藏公路（___境）通麦至___道班段整治改建工程K4093+607隧道出洞口洞外坡面设置截水沟，截水沟顺坡面排走，在出水口处设置浆砌片石铺砌，截水沟伸缩缝每___米设置一道，缝用沥青麻筋填塞，截水沟采用M10浆砌片石，结构断面形式为厚30㎝，60120cm梯形,每延米工程量为浆砌片石___m3/m；开挖沟槽土石方___m3/m,出口端截水沟长___m,计浆砌片石___m3；开挖土石方___m3。
二、施工准备情况【1】材料施工所需的材料已准备就绪。
1)原材料质量符合要求。
2)砂浆配合比及强度符合要求。
3)尺寸各项指标均符合要求。
【2】人员、机械设备情况为保证工程质量，提高施工效率，标准施工现场，规范作业程序，项目部派出与之相匹配的专业人员到现场进行指导。
为满足施工需要，并对施工队配备充足的机械、工具、操作人员以及劳动力。
《进场试验仪器、施工机械设备》（附后）、人员(附后): 【3】测量放样（附后）三、工期进度计划计划总工期___天。
开工日期：___年___月___日计划完工日期：___年___月___日四、施工方法及工艺流程【1】施工放样测量工程师根据图纸设计，采用拉尺法进行截水沟线型测设，并结合实际地形和排水需要，标定沟槽开挖线，并对截水沟线型进行适当调整，以保证水沟线型的直顺。
【2】施工工艺流程（见附表）【3】施工方法3.1、沟槽开挖：根据现场施工测量放线进行开挖土方，控制好平面开挖尺寸及深度，避免沟槽超挖及欠挖。
3.2、浆砌片石砌筑3.2.1、浆砌片石的石料强度必须符合设计要求，采用色泽均匀、结构密实、不易风化、无裂缝的硬质石料，石料中部厚度不小于15㎝，镶面片石选用表面较平整及尺寸较大者，截水沟铺砌后应与坡面衔接平顺，避免雨水渗入沟基底。
3.2.2、所用M10#砂浆的强度要符合设计规定的标准，所用水泥、砂、水应符合规范规定的质量要求，砂要用中、粗砂，砂的粒径不大于5㎜，砂浆采用重量法进行配比、拌和，在3～___小时内使用完毕，在运输过程发生离析、泌水的砂浆，砌筑前应需要重新拌和方可使用，已凝结的砂浆不得再使用。
隧道截水沟施工工艺方法
隧道截水沟施工工艺方法1.施工准备（1）隧道洞口开挖施工所需原材料已经储备，并经试验检测报监理验收合格。
原材料采用汽车运输，确保满足施工要求。
（2）机械、人员就位后进行隧道洞口开挖施工条件。
（3）场地平整及硬化，禁止原材料堆放在原地面。
2.施工工艺方法截水沟明挖施工总体施工原则，采取边开挖边砌筑，截水沟开挖前，先清除边仰坡上的浮土、危石，再进行截水沟开挖施工。
截水沟开挖应布设在边仰坡开挖线5m以外，洞顶截水沟（混凝土现浇）。
（1）测量放样检查坡度、坡面稳定性，用全站仪测量定出截水沟的桩，连接桩位用石灰粉划线，此线即为截水沟的开挖轮廓线。
（2）截水沟开挖1）在边仰坡开挖线以外5m开挖截水天沟。
2）截水沟开挖后，基底应夯实整平，如遇见裸露岩石时需将截水天沟的位置进行适当调整，调整后线型必须顺直且排水顺畅，基础尺寸必须满足设计要求。
3）砌筑施工时注意：“截水沟每10米设一道伸缩缝，缝用沥青筋填塞”截水沟断面形式见图。
（3）材料要求石料：1）砌体工程的石料应质地坚硬，不易风化，无裂纹，禁止采用风化石进行砌筑。
2）石料表面的污溃应予清除。
3）用于镶面的片石宜选用表面较平整，尺寸较大者，且边缘的厚度不得小于15cm4）不大于20cm~30cm外露面应稍加修凿。
砂浆：1）砌体工程所用砂浆的强度等级为M10,釆用机械拌合，现场应该摆放砂浆配合比的标识牌，禁止采用人工拌合。
2）配合比应严格按照实验室提供的配合比。
3）砂浆应充分的搅拌均匀。
（4）沟槽开挖挖掘机开挖，自卸汽车运土，开挖至距设计尺寸10cm时，改用人工挖掘，人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。
（5）基础砌筑1）基础釆用坐浆法施工，禁止在原地面进行码砌。
2）片石砌筑分段分层砌筑，每10m并设置一道沉降缝。
3）砌筑时注意外路面带细凿边缘是，细凿边缘的宽度应为3cm~5cm。
4）基底为石质时，应先将基底表面清洗、湿润再坐浆砌筑基。
5）砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。
隧道截水沟施工工艺及施工方法要点
隧道截水沟施工工艺及施工方法要点截水沟明挖施工总体施工原则，采取边开挖边砌筑，截水沟开挖前，先清除边仰坡上的浮土、危石，再进行截水沟开挖施工。
截水沟开挖应布设在边仰坡开挖线5m以外，洞顶截水沟（混凝土现浇）。
1.施工准备（1）隧道洞口开挖施工所需原材料已经储备，并经试验检测报监理验收合格。
原材料采用汽车运输，确保满足施工要求。
（2）机械、人员就位后进行隧道洞口开挖施工条件。
（3）场地平整及硬化，禁止原材料堆放在原地面。
2.施工工艺截水沟施工流程图3.施工方法（1）测量放样检查坡度、坡面稳定性，用全站仪测量定出截水沟的桩，连接桩位用石灰粉划线，此线即为截水沟的开挖轮廓线。
（2）截水沟开挖在边仰坡开挖线以外5m开挖截水天沟。
截水沟开挖后，基底应夯实整平，如遇见裸露岩石时需将截水天沟的位置进行适当调整，调整后线型必须顺直且排水顺畅，基础尺寸必须满足设计要求。
砌筑施工时注意：“截水沟每10米设一道伸缩缝，缝用沥青筋填塞”。
（3）材料要求石料：砌体工程的石料应质地坚硬，不易风化，无裂纹，禁止采用风化石进行砌筑。
石料表面的污溃应予清除。
用于镶面的片石宜选用表面较平整，尺寸较大者，且边缘的厚度不得小于15cm。
不大于20cm~30cm外露面应稍加修凿。
砂浆：砌体工程所用砂浆的强度等级为M10,釆用机械拌合，现场应该摆放砂浆配合比的标识牌，禁止采用人工拌合。
配合比应严格按照实验室提供的配合比。
砂浆应充分的搅拌均匀。
（4）沟槽开挖挖掘机开挖，自卸汽车运土，开挖至距设计尺寸10cm时，改用人工挖掘，人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。
（5）基础砌筑基础釆用坐浆法施工，禁止在原地面进行码砌。
片石砌筑分段分层砌筑，每10m并设置一道沉降缝。
砌筑时注意外路面带细凿边缘是，细凿边缘的宽度应为3cm~5cm。
基底为石质时，应先将基底表面清洗、湿润再坐浆砌筑基。
砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。
隧道进洞洞口施工方案及施工工艺介绍
目录一、编制依据和范围 (1)1.1编制依据............................................ 错误!未定义书签。
1.2编制范围............................................ 错误!未定义书签。
二、洞口地形概况 (1)2.1洞口地形地貌概况 (1)2.2洞口地层岩性和水文情况 (2)三、准备工作 (2)3.1场地布置 (2)3.2施工便道 (3)3.3弃土场 (4)3.4洞口地面高程复测 (4)四、资源配置 (4)4.1项目管理组织机构 (4)4.2拟投入机械设备 (5)4.3劳动力和人员配置 (5)4.4施工用水、电、风 (6)五、施工方法及工艺 (7)5.1监控量测 (7)5.2洞口边仰坡和明洞槽开挖、防护 (8)5.3套拱施工 (8)5.4超前管棚施工 (9)5.5洞口段洞身开挖 (11)5.6支护 (12)5.7仰拱和二次衬砌 (13)5.8明洞和洞门施工 (13)六、质量保证措施 (14)6.1一般保证措施 (14)6.2洞口及明洞工程 (15)6.3洞身开挖 (15)6.4初期支护 (15)七、安全措施 (16)7.1隧道施工安全措施 (16)7.2组织保障 (16)7.3安全保证管理措施 (17)7.4人员安全措施 (17)7.5隧道进洞施工机械安全措施 (18)八、文明施工 (19)九、“绿色公路、品质工程”双示范工程措施 (21)9.1绿色公路措施 (21)9.2品质工程措施 (22)十、附录 (26)10.1隧道“零开挖”施工图示 (26)10.2相关测量表格 (27)10.3隧道进口相关图纸 (28)隧道进洞洞口施工方案及施工工艺一、编制依据6、本标段隧道所在区域的水文、气象、地质资料及施工前对现场的调查资料；7、《公路工程施工安全技术规范》(JTJF90-2015)8、《公路隧道施工技术规范》JTG F60-20099、《施工现场临时用电安全技术规范》（JGJ46-2016）10、我公司现有技术水平、机械设备装备能力和“四标一体”质量管理体系、OSH职业健康安全管理体系。
隧道洞顶截水沟
洞顶截水沟施工技术交底
一、交底说明
工程地点为新黄沙岭隧道出口。为截排洞顶仰坡外地表径流，使仰坡不受冲刷，保证隧道门结构的稳定，洞顶仰坡需设截水沟。截水设在仰坡开挖边缘外5m-10m。
二、施工工艺流程图
三、施工步序与方法
1、根据仰坡开挖边缘线，和实际地址情况确定截水沟位置。
2、截水沟位置确定后，开始开挖截水沟。开挖方法采用挖机开挖，人工配合，开挖时注意截水沟的线条直顺，转弯处角度大于90°开挖宽度和深度符合设计要求。开挖尺寸（顶宽3.05m、底宽0.85m、深1.1米）墙身坡度1:1。
生产负责人：1名
技术负责人：1名
安全员：1名
普工：5名
八、工期要求及进度指标
自基坑开挖起5天内完成。
九、质量标准
截水沟尺寸符合设计要求，混凝土强度达到设计要求。
十、安全保证措施
所有施工人员必须佩带安全帽。振捣人员需要佩带防电手套以及穿防电胶鞋。
十一、质量保证措施
1、混凝土标号符合设计要求C25。
2、浇筑混凝土面垂直距离厚度大于等于0.3米
3、待混凝土浇筑完成后，需要采取保温措施。浇筑混凝土部分需要盖保温篷布或者棉被，防止混凝土受冻。
4、待混凝土达到设计强度的75%方可拆模
五、材料消耗
本段截水沟：混凝土m³
六、机械机具
机械设备表
序号
设备名称
设备型号
设备数量
备注
1
挖掘机
220
1
2
手持夯机
1
3
振捣棒
50
1
4
后八轮
1
5
吊车
16T
1
七、劳动力计划
3、浇筑完成后采用棉被覆盖保温。

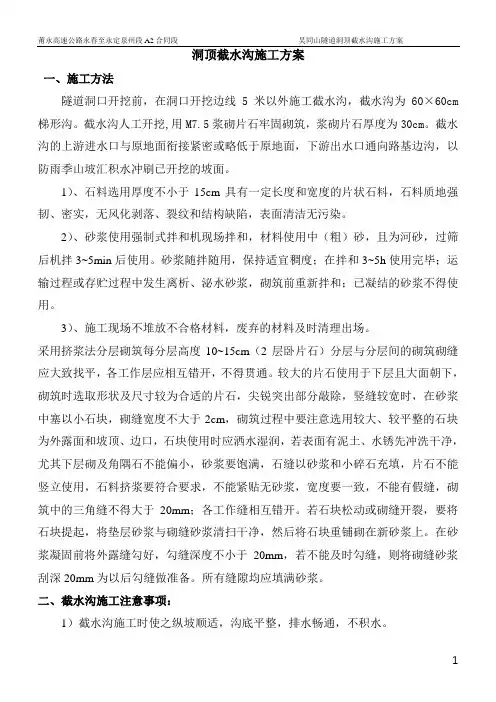

截水沟施工方案
洞顶截水沟施工方案一、施工方法隧道洞口开挖前，在洞口开挖边线5米以外施工截水沟，截水沟为60×60cm 梯形沟。
截水沟人工开挖,用M7.5浆砌片石牢固砌筑，浆砌片石厚度为30cm。
截水沟的上游进水口与原地面衔接紧密或略低于原地面，下游出水口通向路基边沟，以防雨季山坡汇积水冲刷已开挖的坡面。
1）、石料选用厚度不小于15cm具有一定长度和宽度的片状石料，石料质地强韧、密实，无风化剥落、裂纹和结构缺陷，表面清洁无污染。
2）、砂浆使用强制式拌和机现场拌和，材料使用中（粗）砂，且为河砂，过筛后机拌3~5min后使用。
砂浆随拌随用，保持适宜稠度；在拌和3~5h使用完毕；运输过程或存贮过程中发生离析、泌水砂浆，砌筑前重新拌和；已凝结的砂浆不得使用。
3）、施工现场不堆放不合格材料，废弃的材料及时清理出场。
采用挤浆法分层砌筑每分层高度10~15cm（2层卧片石）分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开，不得贯通。
较大的片石使用于下层且大面朝下，砌筑时选取形状及尺寸较为合适的片石，尖锐突出部分敲除，竖缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于2cm，砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润，若表面有泥土、水锈先冲洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝，砌筑中的三角缝不得大于20mm；各工作缝相互错开。
若石块松动或砌缝开裂，要将石块提起，将垫层砂浆与砌缝砂浆清扫干净，然后将石块重铺砌在新砂浆上。
在砂浆凝固前将外露缝勾好，勾缝深度不小于20mm，若不能及时勾缝，则将砌缝砂浆刮深20mm为以后勾缝做准备。
所有缝隙均应填满砂浆。
二、截水沟施工注意事项：1）截水沟施工时使之纵坡顺适，沟底平整，排水畅通，不积水。
2）砌体坚实、稳定，其上游进水口与原地面衔接紧密或略低于原地面，以利于坡面水流入沟内。
隧道洞口截水沟施工方案
(此文档为Word格式，下载后可以任意编辑修改！）隧道洞口截水沟施工方案工程名称：编制单位：编制人：审核人：批准人：编制日期：年月日施工组织设计（方案）报审表方案名称：JL—A002 施工组织设计（方案）报（复）审表工程名称：编号：注：本表由施工单位填写，一式三份，连同施工组织设计一并送项目监理机构审查。
建设、监理、施工单位各留一份。
1日目录2011年5月1日 (1)1、工程概况 (2)2、编制依据 (3)3、施工管理人员及施工队伍安排 (3)4、施工人员、机械设备配置 (4)4.1施工人员配置 (4)4.2机械设备配置 (5)5、施工工艺与流程 (6)5.1施工顺序 (6)5.2具体施工步骤 (6)6、质量保证措施 (6)7、安全保证措施················错误！未定义书签。
8、环境保护措施················错误！未定义书签。
8.1组织措施·················错误！未定义书签。
8.2防止大气污染措施·············错误！未定义书签。
8.3防止施工噪声污染措施···········错误！未定义书签。
隧道洞顶截水沟施工方案
彭务二级改建公路PW2合同段牛栏隧道洞顶截水沟施工方案黔江辉宇建设有限责任公司PW2项目经理部洞口边仰坡锚防护施工方案一、编制依据１、重庆彭水至贵州务川二级公路改建工程pw2合同段一阶段施工设计图、合同文件及相关技术规范；２、交通部颁布的公路工程技术标准，路基、桥涵等施工技术规范；３、我方技术员经现场踏勘、走访调查所取得的各种资料。
4、我公司人员素质，技术装备、财务能力等综合情况及可调用到本工程的各类资源。
二、工程概况：牛栏隧道位于彭水县溪乡干溪村境内牛栏社大岭上，距润溪约2Km，隧道进出口位于现有彭水大垭碎石公路下方，里程桩号K51+115~K51+373，隧道全长258m。
在隧道进出口边仰坡5m外设置洞顶截水沟，拦截边仰坡的地表水，以免冲涮边仰坡。
截水沟采用5号浆砌片石，截水沟采用梯形截面，浆砌厚度25cm，底部净宽50cm。
三、施工方案及方法：（1）、施工准备在开挖的边仰坡边线外5m，由技术人员组织测量组进行截水沟中线定位。
（2）、截水沟开挖：按放好的中心线进行截水沟开挖，开挖净空符合设计要求。
（3）、沟壁修整：铺砌或砼浇筑之前，对边沟、截水沟进行修整，保证沟底和沟壁坚实平整，沟底标高及断面尺寸符合图纸要求。
（4）、铺设砂砾石垫层：按要求铺设砂砾垫层，并夯压密实。
（5）、铺砌：沿沟壁纵向挂线，先铺砌沟底，再铺砌侧壁，保证铺砌时座浆饱满、沟缝平顺，铺砌成型的排水沟平整密实，沟底顺畅，不积水，并注意与洞口其它排水系统相结合，合理导流。
四、工期安排：施工准备：出口截水沟施工：进口截水沟施工：五、安全、质量措施（1）、在施工前对相关人员进行现场安全和质量培训，并认真进行意识教育，对于质量要求和标准，做到人人明白，个个清楚，自觉遵守。
（2）、严格执行安全、质量管理制度，从管理上确保安全和质量措施的落实。
（3）、在高于3m的坡面上作业时，必须挂安全绳。
（4）、各种施工机械必须制订相应的、详细的操作规程，并严格执行。
2023年隧道洞外截水沟首件工程施工技术方案
2023年隧道洞外截水沟首件工程施工技术方案一、工程概况本次工程为隧道洞外截水沟首件工程，主要任务是在洞外开挖一段隧道洞外截水沟，以保证隧道施工过程中地下水的有效控制和排泄。
该工程位于XX地区，隧道洞身为XX型隧道，总长XX 米。
本工程施工技术方案旨在确保施工质量，提高效率，保障施工安全。
二、施工方法1. 开挖方法采用人工开挖和机械开挖相结合的方法进行开挖，首先对开挖沟段进行人工开挖，然后利用挖掘机、铲车等机械进行挖掘。
为了保障施工安全，需要提前进行地下管线勘测，确保施工过程中不会破坏现有地下管线。
2. 土方处理在开挖完成后，对挖出的土方进行处理。
挖出的土方可以直接作为填埋物，填埋在工地附近的划定区域内。
同时，也可以通过车辆运输到远离工地的地方进行填埋。
在土方填埋过程中，需要注意保护环境、遵守环保相关规定。
3. 支护结构根据洞外截水沟的尺寸和土质特点，采用适当的支护结构。
一般可以采用预制钢筋混凝土构件和喷射混凝土等方式进行支护。
施工过程中需要确保施工质量，保证支护结构的稳定性和耐久性。
4. 排水处理为了保证施工过程中的排水，需要进行合理的排水处理。
可以在洞外截水沟处设置泵站，通过泵站进行地下水的有效控制和排泄。
同时也可以设置合适的排水管道，将地下水排到指定位置。
三、施工方案1. 施工准备在施工前需要进行必要的准备工作，包括施工方案的编制、材料和设备的采购、场地的清理等。
同时还需要与相关部门进行沟通，确保施工过程中能够满足相关法规和标准的要求。
2. 施工过程（1）土方开挖：按照施工图纸和设计要求进行土方开挖，确保开挖平整。
（2）支护结构安装：根据洞外截水沟的尺寸和土质特点，进行支护结构的安装。
可以采用预制钢筋混凝土构件和喷射混凝土等方式进行支护。
（3）排水处理：在支护结构安装完毕后，进行排水处理。
设置泵站以及排水管道，将地下水排到指定位置。
（4）土方处理：将挖出的土方进行处理，可以填埋在工地附近的划定区域内，或者运输到远离工地的地方进行填埋。
2024年隧道洞外截水沟首件工程施工技术方案
2024年隧道洞外截水沟首件工程施工技术方案____年隧道洞外截水沟首件工程施工技术方案1. 项目概述本项目是隧道洞外截水沟的首件工程，旨在解决隧道洞外面对雨水和地下水的排水问题。
通过合理的施工技术和设备，实现隧道盾构机施工过程中的水阻问题的处理，为后续隧道施工提供一个干燥稳定的施工环境。
2. 施工方案2.1 前期准备工作2.1.1 测量定位：根据设计要求，确定截水沟的位置、长度和高程，进行测量定位，确保施工的准确性。
2.1.2 厨师材料准备：包括所需材料的采购、搬运和储存等工作，确保施工过程中材料的及时供应和质量保障。
2.1.3 设备准备：配备所需机械设备、施工工具和安全设备，并进行调试和检查，确保施工设备的正常运行和施工安全。
2.1.4 施工人员组织：根据工程需要，组织施工人员进行技能培训和安全教育，并制定相应的施工人员组织和作业安排。
2.2 施工过程2.2.1 采用盾构机施工方式：根据现场实际情况，选择适合施工的盾构机型号和参数，并进行现场安装和调试。
2.2.2 施工区域围护：在截水沟施工区域进行围护，包括搭建围护结构、设置安全警示标志等，确保施工安全。
2.2.3 开挖截水沟：使用盾构机进行截水沟的开挖，根据设计要求进行控制和调整，确保开挖的尺寸、形状和纵横坡的准确度。
2.2.4 土方处理：对开挖出的土方进行及时处理，如回填、转运或堆放，确保施工场地的整洁和安全。
2.2.5 截水沟支护：根据施工地质条件和设计要求，采用合适的支护方式，如支撑结构、喷射混凝土等，确保截水沟的稳定和安全。
2.2.6 排水系统安装：根据设计要求，安装排水系统设施，如排水管道、排水阀门等，确保截水沟的排水功能良好。
2.2.7 收尾工作：清理施工现场，处理施工废弃物和余料，进行施工记录和资料整理，并进行相应的检查和验收工作。
3. 施工技术要点3.1 施工过程管控：在施工过程中，严格控制盾构机的推进速度、转向角度和推力等参数，确保盾构机的稳定性和施工质量。
隧道截水沟施工要点(技术交底)
洞口坡顶截水沟施工技术方案一、工程说明为了把地表水排出隧道范围之外，设计文件对殷家洞隧道进出口设计了7.5＃浆砌片石的坡顶截水沟，其中具体截水沟尺寸及长度详见图纸。
二、场地清理人工砍伐征地范围内的树木，配合机械清除节水够上方坡面及附近有可能滑塌的表土、灌木和山坡危石，修建临时可供人行走的施工便道。
三、截水沟施工技术工艺截水沟做在边仰坡开挖线5m范围之外，截水沟基坑采用人工开挖，如遇坚硬石质，采用空压机、风镐开挖，保证截水沟的几何尺寸满足设计要求，开挖基坑时要保证沟宽、沟底的几何尺寸，同时要清除沟底、沟邦边的松渣。
截水沟所用的材料：石料采用未风化的硬石，表面干净，无色泽差异，无泥浆；砂子采用河砂，水泥用32.5级，总之，原材料必须符合规范要求，砂浆采用机械搅拌。
根据洞口附近的基准点，按照设计施工图纸进行开挖放样，做好截水沟中心线桩及相应的检查恢复桩。
洞口环形截水沟应在明洞拉槽开挖及仰坡开挖前结合路基情况事先做。
截水沟布设要顺应原地貌的地势，修整平缓顺直，上游进口与原地面衔接紧密，满足截流坡面水的要求，不出现溢水或渗漏，下游出水口引入排水系统，开挖出的截水沟及时采用浆砌片石铺砌，防止地表水流沿沟下渗。
严禁在土质风化严重的坡面采用裸露排水，以防水流下渗造成坡体坍塌。
截水沟挖出的土，可以在原地面与截水沟之间修做成土台并进行夯实，台顶做成4%的内倾向截水沟的横坡。
砌筑基础的第一层片石，可直接坐浆砌筑。
片石应分层分段砌筑，每10m设一道伸缩缝，缝用沥青麻筋填塞，宜在2-3层片石组成一工作层，每一工作层的水平缝要大致找平，每层工作缝要相互错开，不得贯通。
片石安放要稳固，砂浆要饱满，粘接牢固，不得直接安放或空壳。
砌筑时满铺坐浆，竖缝砂浆先在已砌片石侧面铺放一部分，片石安放后填满捣实。
砌筑上层片石时不得扰动下层砌块，砌筑工作缝表面应清扫干净，浇水湿润。
砌筑好的片石砌体应洒水养护，养护不得少于7天。
三、环保、文明施工计划环保文明施工也是我合同段施工要抓的一个重点项目，边仰坡开挖时尽量避免大挖大刷，保护原有的植被，隧道弃渣拉到弃渣场，严禁乱倒，尽早做好弃渣场挡墙，工程完工后做好弃渣场的排水系统，防止水土的流失；施工前做好各种排水系统，接顺各种水沟，防止地表水流到施工点；规划好隧道进出口场地平面布置、堆料场、钢材加工场均进行硬化；规划好各种机械设备停放点，机械设备摆放整齐；各种材料归类堆放，并加以标识；做好各种标志牌，坚决杜绝脏、乱、差现象。
洞顶截水沟施工工艺流程
洞顶截水沟施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!洞顶截水沟的施工工艺流程详解洞顶截水沟是山体隧道工程中常见的一种排水设施，主要用于拦截地表水流，防止其流入隧道内，保障隧道的安全稳定。
隧道洞口排水沟施工方案[优秀方案]
![隧道洞口排水沟施工方案[优秀方案]](https://img.taocdn.com/s3/m/c25438a758fafab068dc0216.png)
XX隧道洞口排水沟施工方案一、开工已具备的前提条件⑴施工图纸已审核。
⑵施工放样已满足精度要求。
⑶机械设备已就位、材料已进厂,施工队伍已组织就绪。
⑷施工所需风、水、电管等已布设完成。
二、本段分项工程概况本隧道路面排水边沟采用预埋Φ300mmPVC排水管的形式,双侧排水沟每25m设置一个排水沟检查井,路面水流汇入路侧排水边沟检查井中,最终由洞口边沟排入路基边沟。
洞口段排水沟施工形式与洞内一致,洞口排水沟与路基排水沟顺接。
本分项工程计划于2021年12月1日开工,2021年12月4日完工,计划工期3天。
主要工程数量表(ZK238+645～ZK238+670)三、排水沟设计概况隧道全线路面左右侧各设计一道排水沟,路面积水流入排水沟检查井顺坡排出洞口。
排水沟检查井每25m对称布置,检查井安装盖板,盖板预制时预留排水孔。
四、排水沟施工1、排水管的安装排水管材料为PVCΦ300mm排水管,排水管的安装在路面与电缆槽施工完成以后进行。
基本要求:①排水管原材料必须符合设计及规范要求。
②排水管严格按设计标高进行安装③排水管安装前基底清理干净,无虚碴杂物,无积水。
④排水管安装前要逐节检查排水管,保持排水管畅通无淤堵。
⑤排水管节接头部位按要求进行联接。
2、排水沟混凝土施工排水沟混凝土采用C25混凝土进行施工,检查井位置必须立模施工混凝土。
排水沟检查井尺寸如下图所示。
排水边沟检查井排水沟混凝土施工基本要求:①排水沟混凝土施工前检查排水管的加固及检查井模板安装情况,排水管加固牢靠后方可施工混凝土。
②混凝土施工保持一定的速度,速度过快会导致PVC排水管移位起伏。
③检查井处的排水管必须临时封闭,避免混凝土流入排水管造成堵塞。
④混凝土施工过程中采用振捣棒进行振捣。
⑤混凝土施工完成后表面进行人工收平,混凝土达到一定强度拆模后进行通水试验,保证排水通畅。
⑥检查井盖板预制必须严格按设计要求施工,边沟混凝土达到一定强度后方可安放检查井盖板。
隧道洞口截水沟施工方案
(此文档为Word格式，下载后可以任意编辑修改！）隧道洞口截水沟施工方案工程名称：编制单位：编制人：审核人：批准人：编制日期：年月日施工组织设计（方案）报审表方案名称：JL—A002 施工组织设计（方案）报（复）审表工程名称：编号：注：本表由施工单位填写，一式三份，连同施工组织设计一并送项目监理机构审查。
建设、监理、施工单位各留一份。
1日目录2011年5月1日 (1)1、工程概况 (2)2、编制依据 (3)3、施工管理人员及施工队伍安排 (3)4、施工人员、机械设备配置 (4)4.1施工人员配置 (4)4.2机械设备配置 (5)5、施工工艺与流程 (6)5.1施工顺序 (6)5.2具体施工步骤 (6)6、质量保证措施 (6)7、安全保证措施················错误！未定义书签。
8、环境保护措施················错误！未定义书签。
8.1组织措施·················错误！未定义书签。
8.2防止大气污染措施·············错误！未定义书签。
8.3防止施工噪声污染措施···········错误！未定义书签。
方案隧道工程截水沟施工方案(含开工报告)
截水沟施工方案一、编制依据：1、《公路隧道设计规范》JTJD70—2004；2、我国现行的公路工程设计规范、施工技术规范；3、施工设计图纸；4、施工现场实际地形及地质情况。
二、工程概况xxxxx为丘陵地貌，植被发育，高程介于330-440米之间，相对高差约110米，丘陵自然坡度为30-500坡面石英砂岩裸露。
隧道左侧约200-300米为204省道，隧道进出口交通便利。
xxxxx为双线四车道隧道，左线长398米，里程为XXXXX，右线长397米，里程为XXXXX。
隧道为小净距隧道，进出口净距仅4米，出口段为崩积粉质粘土及崩积含砾粉质粘土，稳定性极差易坍塌。
雷公蒲隧道进口采用端墙式洞门，出口采用斜切式洞门，洞身主要以Ⅲ、Ⅴ级围岩为主，部分地段为浅埋和破碎带，施工难度大，设计施工方法分别为单侧壁导坑法，台阶法，明挖法和半断面法。
xxxxx弃渣量约9万立方米。
三、施工准备3.1 施工用水隧址周边有大量的山涧溪水，经试验，该溪水满足混凝土拌合用水的质量指标要求，但需高扬程水泵提升，故xxxxx出口山顶修建一座容积80m3的高山水池供水，水池与隧道拱顶要求形成大于40m的高差，并铺设φ100mm钢管至用水面，可满足施工用水需求；3.2 施工用电隧址所在地域电力资源较丰富，但距施工现场较远，须架设临时供电线路，据勘测，雷公铺需架设临时供电线路1km，同时，出口东侧安装800kVA变压器一台，并备300kWA的柴油发电机组各一台，以备施工生产之急需。
3.3施工组织机构及施工队伍的分布安排现场设生产主管陈进文全面负责现场的施工生产。
劳动力组织安排：生产的组织协调；跟踪并组织落实各工序施工任务；技术主管全面负责施工技术；现场安全人员和质检人员负责施工安全和施工质量。
3.4通风、排水洞内采用自然通风。
xxxxx出口端采用顺坡方式排水。
3.5技术准备组织有关人员熟悉、了解设计文件、图纸和有关资料，使施工人员明确设计意图，熟悉施工图的内容和结构物的细部构造，掌握各种原始资料，补充调查资料。
隧道洞顶截水沟的施工方法
隧道洞顶截水沟的施工方法（1）施工放样测量工程师根据图纸设计，采用拉尺法进行截水沟线型测设，并结合实际地形和排水需要，标定沟槽开挖线，并对截水沟线型进行适当调整，以保证水沟线型的直顺。
（2）清理工作面在开挖沟槽之前，应沿截水沟走向清理周围浮石，以防止手风钻施工及浮石滑落，造成不必要的安全事故。
（3）沟槽开挖根据现场施工测量放线位置开挖沟槽,进行开挖土(石)方，控制好平面开挖尺寸及深度，避免沟槽超挖及欠挖。
①截水沟的开挖由上而下进行。
②截水沟开挖土(石)方沿倒渣沟弃下，弃渣时派专人警戒。
③截水沟出水口与倒渣沟、奔牛沟相连，以便于排水。
④当采用手风钻开挖沟槽时，每侧的工作边不应小于10cm，严格控制截水沟沟底高程，以保证水流通畅及防破坏基底和两邦。
⑤截水沟的平纵转角处需设置半径不小于5m的圆曲线。
⑥经监理检查工序后方可进行片石的砌筑。
（4）片石砌筑①浆砌片石必须使用经自检和监理抽检合格的片石。
片石要求外观各向尺寸不小于15cm，且最少有一个平整面的石块。
②座浆砌筑：所有石块应座于新拌和砂浆上。
砌第一层石块时，基底要坐浆。
石块大面向外，选择比较方正的石块，砌在各伸缩缝处或截水沟上沿，以保证截水沟线形。
根据石块自然形状交错放置，尽量使石块间缝隙最小，然后再将砂浆填在空隙中，再根据各缝隙形状和大小选择合适的小石块放入，用小锤轻击，使石块全部挤入缝隙中。
禁止先放小石块后灌浆的方法。
③砂浆拌和：严格按配合比计量，拌和现场必备台秤，砂子每车均应过秤，且必须用机械拌和，搅拌要均匀，砂浆从拌和到使用完毕不能超过2个小时。
砂浆必须放在料桶或铁板上，不允许直接倒在地上。
④片石在砌筑前，应浇水使片石湿润，在每班砌筑前，也应使下层砌体浇水湿润。
⑤不能在已砌好的砌体上改石料，或从高处往砌体上扔石块、砂浆等，以免扰动下层砌体。
隧道洞顶截水沟
4、待夯实后开始搭立模型。内模尺寸（顶宽2.2米、底宽0.6米、高度0.8米）。内外模间距0.3m.
四、施工控制要点（注意事项）
1 、截水沟采用C25混凝土浇筑，拌合方法为混凝土拌合站集中拌合，罐车运输至现场
2、混凝土浇筑过程中需振捣，采用振捣棒振捣。振捣过程中要防止模型偏位。要求拆模后沟身无蜂窝麻面，并且线条直顺。
交底内容：
洞顶截水沟施工技术交底
一、交底说明
工程地点为新黄沙岭隧道出口。为截排洞顶仰坡外地表径流，使仰坡不受冲刷，保证隧道门结构的稳定，洞顶仰坡需设截水沟。截水设在仰坡开挖边缘外5m-10m。
二、施工工艺流程图
三、施工步序与方法
1、根据仰坡开挖边缘线，和实际地址情况确定截水沟位置。
2、截水沟位置确定后，开始开挖截水沟。开挖方法采用挖机开挖，人工配合，开挖时注意截水沟的线条直顺，转弯处角度大于90°开挖宽度和深度符合设计要求。开挖尺寸（顶宽3.05m、底宽0.85m、深1.1米）墙身坡度1:1。
生产负责人：1名
技术负责人：1名
安全员：1名
普工：5名
八、工期要求及进度指标
自基坑开挖起5天内完成。
九、质量标准
截水沟尺寸符合设计要求，混凝土强度达到设计要求。
十、安全保证措施
所有施工人员必须佩带安全帽。振捣人员需要佩带防电手套以及穿防电胶鞋。
十一、质量保证措施
1、混凝土标号符合设计要求C25。
2、浇筑混凝土面垂直距离厚度大于等于0.3米
3、待混凝土浇筑完成后，需要采取保温措施。浇筑混凝土部分需要盖保温篷布或者棉被，防止混凝土受冻。
4、待混凝土达到设计强度的75%方可拆模
五、材料消耗
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
盐水坳隧道进口洞顶截水沟施工方案中铁二十局集团有限公司梅大高速公路8标盐水坳隧道进口洞顶截水沟盐水坳隧道进口洞顶截水沟施工方案1.编制依据、原则及范围1.1编制依据梅州市梅县至大埔高速公路梅县三角至大埔三河段第8标段两阶段施工图设计。
公路隧道施工技术规范,JTJ F60-2009,、《公路工程质量检验评定标准JTG F80/1-2004》。
《公路工程安全技术规程》,JTJ 076-95,。
本施工单位现有的技术装备力量和以往相类工程施工积累的施工经验。
1.2编制原则确保满足合同文件对本标段的质量、工期、安全、环保、文明施工等方面的要求。
充分考虑本标段桥梁桩基的现场实际施工环境及工程特点。
1.3编制范围梅大高速公路第8标段盐水坳隧道进口洞顶截水沟施工方案。
2、工程概况梅大高速8标盐水坳隧道位于梅州梅县与大埔县交界处～本隧道为小净距分离式短隧道～起止桩号左线ZK36+596~ZK36+885,长289m;右线K36+610~K36+895,长285m。
隧道进口位于山体西坡～坡度较缓～为松树和灌木丛～右线进口因需地形及服从线路总体走向位于冲沟内～山间植被茂密～基本为松树和灌木。
截水沟砌筑采用M7.5浆砌片石、厚度为30cm～砂浆抹面厚度为2cm～截水沟设计为100cm×60cm～边坡率1:0.5.3、施工设备、人员配置3.1、人员配置表一本工程主要任职人员表序号姓名性别职务职称备注1 李英男项目经理高级工程师2 刘华男总工程师高级工程师3 徐亲闯男现场负责人工程师4 田军强男施工技术部部长工程师5 张院男安全工程师工程师- 1 -中铁二十局集团有限公司梅大高速公路8标盐水坳隧道进口洞顶截水沟6 徐岁宏男测量工程师工程师7 张娟女试验工程师工程师8 梁康男现场技术负责工程师9 张维伟男安全专干工程师10 冯家鑫男质检工程师工程师11 曾学明男安全员3.2、机械配置序号设备名称规格型号单位数量备注1 盘式搅拌机台 12 手风钻 YT-28 台 103 潜孔钻台 54 卷扬机 1T 台 1根据我部施工工程量及施工总体进展计划安排～按照机械台班定额并本着合理投入的原则～本段截水沟施工机械配置计划如上。
4、施工准备:4.1、施工风、水、电准备施工用风、水、用电均已安装在施工现场～可满足施工的需要。
4.2、材料准备及运输进水口截水沟施工所涉及材料为水泥、砂、片石、水等。
片石可从材料堆放场采用人工挑抬配合卷扬机的方式上运施工地点。
4.3、混凝土拌和装置截水沟混凝土拌和机采用盘式拌和机～拌制料用卷扬机运送至施工现场。
4.4、人行施工道路新建上山便道～根据地形条件采取必要防护措施～确保安全地。
5、施工方法及工艺流程5.1、施工工艺流程测量放线?清理岩面?沟槽开挖?验槽?片石砌筑?砂浆抹面、勾缝?洒水养护?交工验收5.2、施工工艺- 2 -中铁二十局集团有限公司梅大高速公路8标盐水坳隧道进口洞顶截水沟5.2.1施工放样测量工程师根据图纸设计～采用拉尺法进行截水沟线型测设～并结合实际地形和排水需要～标定沟槽开挖线～并对截水沟线型进行适当调整～以保证水沟线型的直顺。
5.2.2清理岩面在开挖沟槽之前～应沿截水沟走向清理周围浮石～以防止手风钻施工及浮石滑落～造成不必要的安全事故。
5.2.3沟槽开挖根据现场施工测量放线位置采用手风钻凿岩开挖沟槽,进行开挖石方～控制好平面开挖尺寸及深度～避免沟槽超挖及欠挖。
1)截水沟的开挖采用手风钻分段由上而下进行。
2)截水沟开挖石方沿倒渣沟弃下～弃渣时派专人警戒。
3)截水沟出水口与倒渣沟、奔牛沟相连～以便于排水。
4)当采用手风钻开挖沟槽时～每侧的工作边不应小于10cm～严格控制截水沟沟底高程～以保证水流通畅及防破坏基底和两邦。
5)截水沟的平纵转角处需设置半径不小于5m的圆曲线。
6)经监理检查工序后方可进行块石的砌筑。
5.2.4片石砌筑:1)浆砌片石必须使用经自检和监理抽检合格的片石。
2)座浆砌筑:所有片石应座于新拌和砂浆上。
砌第一层时～基底要坐浆。
片石大面向外～选择比较标准的片石～砌在各伸缩缝处或截水沟上沿～以保证截水沟线形。
根据片石自然形状交错放置～尽量使片石间缝隙最小～然后再将砂浆填在空隙中～再根据各缝隙形状和大小选择合适的小石块放入～用小锤轻击～使石块全部挤入缝隙中。
禁止先放小石块后灌浆的方法。
3)砂浆拌和:严格按配合比计量～拌和现场必备台秤～砂子每车均应过秤～且必须用机械拌和～搅拌要均匀～砂浆从拌和到使用完毕不能超过2个小时。
砂浆必须放在料桶或铁板上～不允许直接倒在地上。
4)片石在砌筑前～应浇水使片石湿润～在每班砌筑前～也应使下层砌体浇水湿润。
5)不能在已砌好的砌体上改石料～或从高处往砌体上扔石块、砂浆等～以免扰动下层砌体。
6)截水沟砌筑时～应按截水沟的内轮廓尺寸～每砌筑段最少加工两个检查尺(断- 3 -中铁二十局集团有限公司梅大高速公路8标盐水坳隧道进口洞顶截水沟面架)～并挂线施工～随时校验沟槽砌筑线形质量。
7)沉降缝每15米设置一道～待砌体有一定强度后全断面填塞沥青麻絮。
沉降缝应垂直～施工时要防止沉降缝板前后扭曲变形～严格控制每节段的尺寸～沉降缝两侧片石不要相互接触～以免使沉降缝失效。
8)勾缝:截水沟勾缝采用凸缝～缝宽2.5cm。
勾缝前事先要剔缝～将灰缝剔深20~30mm～墙面用水喷洒湿润～不整齐处应修整。
勾缝砂浆宜用1:1~1:1.5水泥砂浆,细砂,～标号不低于10号。
5.2.5砌体养护:砌体应在7天,普通水泥,14天,矿渣水泥,内加强养护～可用湿土工布覆盖～天气热时～每天专人浇水2-3遍～保证土工布潮湿。
5.3、施工要点5.3.1截水沟线形转折处以曲线连接,并可根据实际地形适当调整。
浆砌厚度0.3米～采用7.5号浆砌片石100×60梯形断面～左右侧坡比分别为1:1和1:0.5。
流水坡度以现场实际地形而定～但不得小于3‰。
截水沟挖出的石块如有可利用的现场利用～不可利用的弃入倒渣沟。
33,542,42040403030357170截水沟大样图5.3.2为防止水流下渗和冲刷～截水沟应进行严密的防渗和加固～地质不良地段和土质松软、透水性较大或裂隙较多的岩石路段～对沟底纵坡较大的段落～应采用加- 4 -中铁二十局集团有限公司梅大高速公路8标盐水坳隧道进口洞顶截水沟固措施防止渗漏和冲刷沟底及沟壁。
