水暖常用材料.

二、常用管件 管道系统中管道管件主要是指用于直接连接转弯、分支、 变径以及用作端部等的零部件，包括弯头、三通、四通、异径 管接头、管箍、内外螺纹接头、活接头、快速接头、螺纹短节、 加强管接头、管堵、管帽等 1.给水管道管件 (1)钢管管件。钢管采用的螺纹连接是用配件连接。连接 配件的形式，如下图。室内生活给水管道应用镀锌配件，镀 锌钢管必须用螺纹连接，多用于明装管道。
3)自应力钢筋混凝土管。自应力钢筋混凝土管的主 要材料是自应力水泥(又称膨胀水泥)。这种管坚 固耐用，即使局部出现裂缝(宽度在0.25 mm以 内)，由于有自应力的作用裂缝也可以自行闭合。 缺点是管子自重大，比较脆，在运输、装卸及安 装时应小心，避免碰撞。
(4)石棉水泥管。石棉水泥管的组成原料为石棉和水泥，其质量 配比是石棉:水泥=15:85(%)。按其工作压力，分为0. 45 MPa(试验压力为0.9 MPa) , 0.75 MPa(试验压力为1.5 MPa) , 1 MPa(试验压力为2 MPa)三种。石棉水泥管的极限 抗拉强度不应低于16 MPa，极限抗折强度不低于25 MPa。石 棉水泥管的相对密度为2.36左右。连接方法常用水泥套管连 接，然后做刚性接口。 3.采暖管道管材 采暖管道通常都采用钢管（主干管）。钢管的最大优点是 能承受较大的内压力和动荷载，管道连接简便，但缺点是钢 管内部及外部易受腐蚀。室内采暖管道常采用焊接钢管或无 缝钢管。
(2)给水塑料管件
(3)配水附件。配水附件是指装在给水支管末端，专供卫生器具 和用水点放水用的各式水龙头(或称水嘴)。水龙头的种类很 多，按用途不同可分为配水龙头、盟洗龙头、混合龙头和小嘴 龙头。 1)配水龙头。配水龙头按其结构形式，可分为旋压式和旋塞式 两种。 ①旋压式配水龙头如下图。旋压式配水龙头是一种最常见的普 通水龙头，装在洗涤盆、盟洗槽、拖布盆上和集中供水点，专 供放水用。一般用铜或可锻铸铁制成，也有塑料和尼龙制品。 规格有DN15 , DN20 , DN25等。它的工作条件是，工作压力 不超过6×105 Pa，水温低于50℃ 。
②旋塞式配水龙头如下图。旋塞式配水龙头是一种用于开水炉、 沸水器、热水桶上的水龙头或用于压力不大的较小的给水系统 中。用铜制成，规格有ቤተ መጻሕፍቲ ባይዱN15、DN20等。
2)盟洗龙头。盟洗龙头是装在洗脸盆上专供盟洗用冷 水或热水的龙头，材质多为铜制，镀镍表面，有光 泽，不生锈。
3)混合龙头。混合龙头是装在洗脸盆、浴盆上作为调节 混合冷热水之用的水龙头。混合龙头种类很多，下图 是浴盆上用的一种。此外，还有肘式开关混合龙头和 脚踏式开关混合龙头，适 于医院、化验室等特殊场所。
谢谢观看
锦州宝地建筑安装有限公司
2012宝地建筑公司 技术质量部冬期培训
培训课题：
日
水暖常用材料性能、现场材料检测
高楠 2012年10月17
常用水暖管材

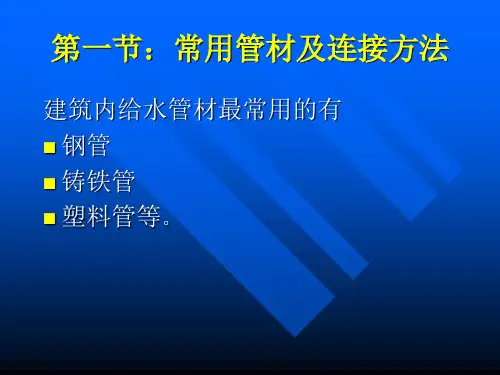

水暖管材按所用材料不同可分为：钢管、铸铁 管（生铁管）、有色金属管、塑料管、混凝土管、 陶管、橡胶管和玻璃钢管等八种。
一、水暖管材 1.给水管材 (1)钢管 1)钢管的分类。室内给水常用的钢管，有低压流体 输送用焊接钢管、低压流体输送用镀锌焊接钢管 和无缝钢管等。 根据钢管的壁厚，又分为普通焊接钢管、加厚焊 接钢管两类。普通钢管出厂试验水压力为2.0 MPa，用于工作压力小于1.0 MPa的管路;加厚钢 管出厂试验水压力为3.0 MPa,用于工作压力小于 1.6 MPa的管路，其规格见下表。
2.排水管材 (1)排水铸铁管。排水铸铁管因管壁较薄，不能承 受较大压力，一般用于生活污水和雨水管道。在 生产工艺设备振动较小的场所，也可用作生产排 水管道。 排水铸铁管管径一般为50~200 mm，采用承插 连接。承插口直管有单承口和双承口两种;主要接 口有铅接口、普通水泥接口、石棉水泥接口、氯 化钙石膏水泥接口和膨胀水泥接口等，最常用的 是普通水泥接口。
4)小嘴龙头。这是一种专供接胶皮管而用的小嘴龙头，因此又 称接管龙头或皮带水嘴，适于实验室、化验室泄水盆用。规格 有DN15，DN20，DN25等，如图
2.排水管道管件 (1)排水铸铁管道管件。排水铸铁管的管件种类、式样 很多；此外，存水弯还分S弯和P弯。铸铁下水管管 件的管壁薄，承插口浅，几何形状比较复杂，异形 管件种类多。
(4)自动排气阀。自动排气阀是一种依靠自身内部机构将系统内 空气自动排出的新型排气装置，型号种类较多。它的工作原理 就是依靠罐内水对浮体的浮力，通过内部构件的传动作用自动 启动排气阀门。当罐内无气时，系统中的水流人罐体使浮体浮 起，通过耐热橡皮垫将排气孔关闭;当系统中有空气流入罐体时， 空气浮于水面上将水面标高降低，浮力减小后浮体下落，排气 孔开启排气。排气结束后浮体又重新上升关闭阀孔，如此反复 工作。自动排气阀具有管理简单、使用方便、节能等优点，近 年来应用较广。 (9)冷风阀。冷风阀多用在水平式和下供下回式系统中，它旋紧 在散热器上部专设的丝孔上，以手动方式排除空气。
平均外径 公称外径 dem,mi dem,ma de n x 12 16 20 25 32 40 50 63 75 90 110 125 140 160 12.0 16.0 20.0 25.0 32.0 40.0 50.0 63.0 75.0 90.0 110.0 125.0 140.0 160.0 12.3 16.3 20.3 25.3 32.3 40.4 50.5 63.6 75.7 90.9 111.0 126.2 141.3 161.5 S5 S4 S3.2 S2.5 S2
（3）球阀 这种阀与闸阀、截止阀相比，其优点是；结构 简单，体积小，流体阻力大。缺点是由于密封结构 及材料的限制，目前还不能使用于高温介质中。球 阀的结构是开启或关闭不用闸板、阀瓣，而是用一 个球体，将此球体开设一道孔，靠旋转球体达到开 启关闭的目的。
（4）单向阀（止回阀） 单向阀（止回阀）能控制水流方向，只许水沿一个方向 流动，是用来防止管道介质倒流的一种阀门。当流体倒流 时，阀瓣能自动关闭，截断介质的流动，避免发生事故。 止回阀按阀瓣动作形式来区分，可分为升降或旋启式两大 类。 升降式止回阀：它的阀辩是垂直于阀体通道作升降运动。 顺流时间瓣将孔开启，逆流时阀瓣将孔关闭，它有螺纹和 法兰式两种接口。 旋启式止回阀：这种阀阀瓣围绕着密封面作旋转运动。这 种止回阀的阻力比升降式小，在低压时密封性稍差，一般 适用于中高压或管径大一些的管道，管径为50～600 mm。
公称壁厚en
— — 2.0 2.3 2.9 3.7 4.6 5.8 6.8 8.2 10.0 11.4 12.7 14.6 — 2.0 2.3 2.8 3.6 4.5 5.6 7.1 8.4 10.1 12.3 14.0 15.7 17.9 — 2.2 2.8 3.5 4.4 5.5 6.9 8.6 10.3 12.3 15.1 17.7 19.2 21.9 2.0 2.7 3.4 4.2 5.4 6.7 8.3 10.5 12.5 15.0 18.3 20.8 23.3 26.6 2.4 3.3 4.1 5.1 6.5 8.1 10.1 12.7 15.1 18.1 22.1 25.1 28.1 32.1
（2)硬聚氯乙烯塑料排水管管件。塑料管件主要有以 下10种类型:45°弯头、90°弯头、90°顺水三通、 45°斜三通、瓶型三通、正四通、45°斜四通、直 角四通、异径管和管箍。
3.采暖管道附件 (1)散热器温控阀。散热器温控阀是一种自动控制散热器 散热量的设备。它由两部分组成，一部分为阀体部分，另 一部分为感温元件控制部分。当室内温度高于给定的温度 值时，感温元件受热，其顶杆就压缩阀杆，将阀口关小， 使进人散热器的水流量减小，散热器散热量减小，室温下 降。当室内温度下降到低于设定值时，感温元件开始收缩， 其阀杆靠弹簧的作用，将阀杆抬起，阀孔开大，水流量增 大，散热器散热量增加，室内温度开始升高，从而保证室 温处在设定的温度值上。温控阀控温范围在13~28℃之间， 温控误差为±1℃ 。
(3)钢筋混凝土管。 1)普通钢筋混凝土管。普通钢筋混凝土管，按其材 料和载荷可分为轻型钢筋混凝土管和重型钢筋混 凝土管。混凝土一般选用C30。 2)预应力钢筋混凝土管。预应力钢筋混凝土管的管 径一般在400~1200 mm，管长5 m左右。使用预 应力钢筋混凝土管可以节约大量钢材。由于混凝 土密实，强度高，抗渗、抗裂、抗折性能好，而 且又耐腐蚀，可以延长使用期，故对施工和安装 都较方便。预应力钢筋混凝土管接口采用套环橡 胶圈，具有一定的抗震性能。
(2)安全阀。安全阀是保证蒸汽供暖系统不超过允许压力范围 的一种安全控制装置。一旦系统的压力超过设计规定的最 高允许值，阀门自动开启放出蒸汽，直至压力回降到允许 值才会自动关闭。有微启式、全启式和速启式三种类型， 供暖系统中多用微启式安全阀。 (3)减压阀。减压阀是利用蒸汽通过断面收缩阀孔时因节流损 失而降低压力的原理制成，它可以依靠启闭阀孔对蒸汽节 流而达到减压的目的，且能够控制阀后压力。常用的减压 阀有活塞式、波纹管式两种，分别适用于工作温度不高于 300℃、200℃的蒸汽管路上。
给水铸铁管规格
(3)塑料管。 三型聚丙烯管（PP-R）。 1）PP-R管的特点： ①.无毒、卫生 ②.保温、节能 ③.较好的耐热性 ④.使用寿命长，常温下使用寿命可达100年 ⑤.安装方便，连接可靠，具有良好的焊接性能， 采用热熔或电容方式连接，其连接强度大于管材本 身强度 2）型号规格见下表
三型聚丙烯管规格
4.常见阀门 （1）截止阎 截止阀是一种使用广泛的阀门。有内螺纹接口截止 阀和法兰盘接口截止阀。截止阀与闸阀比较，优点 是：结构简单，密封性好，制造维修方便；缺点是： 流体阻力大，开启、关闭力也稍大。
（2）闸阀 给水管道常采用闸阀。优点是：流体阻力小，开 启、关闭力较小，介质可从两个方面流动。缺点是： 结构复杂，高度尺寸大，密封面容易擦伤。闸阀有 暗杆、明杆、楔杆、平行式等几种。明杆适用于非 腐蚀性介质和安装及操作位置受到限制的地方。暗 杆适用于腐蚀性介质及室内管道上。平行式大多制 造为双闸板，此种闸板容易制造、修理，不易变形， 不适合于污物及含有杂质的介质中，主要用于蒸汽、 清水管道上。楔式大多制造为单闸，在高温下不易 变形，如石油化工管道。
低压流体输送用焊接/镀锌焊接钢管规格
2)钢管的性能。 钢管具有强度高、承受内压力大、抗震性能好、 质量比铸铁管小、接头少、内外表面光滑、容易 加工和安装等优点。但是，抗腐蚀性能差，造价 较高。钢管镀锌的目的是防锈、防腐、不使水质 变坏，延长使用年限。
(2)给水铸铁管 1)铸铁管的规格。常用给水铸铁管规格详见下表。 2)给水铸铁管的性能。铸铁管具有耐腐蚀性强、使 用期长、价格低廉等优点。因此，在管径大于70 mm时常用作永久性埋地管道。 其缺点是:性脆、质量大、长度小。 我国生产的给水铸铁直管有低压(≤44.1 kPa)、 普压(≤73.6 kPa)、高压(≤98.1 kPa)三种。
(2)硬聚氯乙烯塑料排水管(UPVC管)。 1）UPVC管的特点： ①. 具有较好的抗拉、抗压强度，但其柔性不如 其他塑料管。 ②. 流体阻力小：UPVC管材的管壁非常光滑， 对流体的阻力很小 ③. 耐腐蚀性、耐药品性优良 ④.具有良好的水密性：PVC-U管材的安装，不 论采用粘接还是橡胶圈连接，均具有良好的水密性。 2）UPVC管的型号： 常用的PVC管排水管的常规规格如下：公称外径 分别为：32mm，40mm，50mm，75mm， 90mm，110mm，125mm，160mm，200mm， 250mm，315mm。PVC-U管材的长度一般为4m 或6m。
