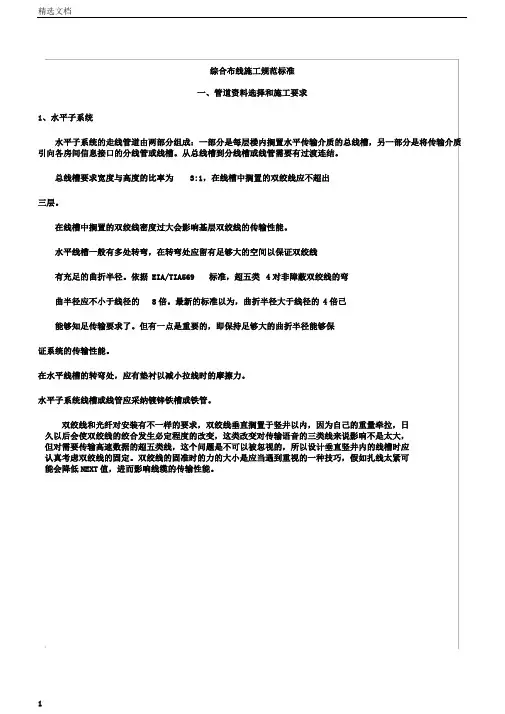

综合布线施工规范标准(1)
综合布线施工规范标准一、管道资料选择和施工要求1、水平子系统水平子系统的走线管道由两部分组成：一部分是每层楼内搁置水平传输介质的总线槽，另一部分是将传输介质引向各房间信息接口的分线管或线槽。
从总线槽到分线槽或线管需要有过渡连结。
总线槽要求宽度与高度的比率为3:1，在线槽中搁置的双绞线应不超出三层。
在线槽中搁置的双绞线密度过大会影响基层双绞线的传输性能。
水平线槽一般有多处转弯，在转弯处应留有足够大的空间以保证双绞线有充足的曲折半径。
依据 EIA/TIA569 标准，超五类4对非障蔽双绞线的弯曲半径应不小于线径的8倍。
最新的标准以为，曲折半径大于线径的 4倍已能够知足传输要求了。
但有一点是重要的，即保持足够大的曲折半径能够保证系统的传输性能。
在水平线槽的转弯处，应有垫衬以减小拉线时的摩擦力。
水平子系统线槽或线管应采纳镀锌铁槽或铁管。
双绞线和光纤对安装有不一样的要求，双绞线垂直搁置于竖井以内，因为自己的重量牵拉，日久以后会使双绞线的绞合发生必定程度的改变，这类改变对传输语音的三类线来说影响不是太大，但对需要传输高速数据的超五类线，这个问题是不可以被忽视的，所以设计垂直竖井内的线槽时应认真考虑双绞线的固定。
双绞线的固准时的力的大小是应当遇到重视的一种技巧，假如扎线太紧可能会降低NEXT值，进而影响线缆的传输性能。
2、缆线的敷设和保护方式查验1）缆线般应按以下要求敷设：缆线的型式、规格应与设计规定符合。
缆线的布放应自然平直，不得产生扭绞、打圈接优等现象，不该受外力的挤压和损害。
缆线两头应贴有标签，应注明编号，标签书写应清楚，正直和正确。
标签应采纳不易破坏的资料。
缆线终接后，应有余量。
交接间、设施间对绞电缆预留长度宜为~，工作区为10~30mm；光缆布放宜盘留，预留长度宜为3~5m，有特别要求的应按设计要求预留长度。
2）缆线的曲折半径应切合以下规定：（1）非障蔽4对对绞线电缆的曲折半径应起码为电缆外径的（2）障蔽4对对绞线电缆的曲折半径应起码为电缆外径的（3）骨干对绞电缆的曲折半径应起码为电缆外径的10倍；（4）光缆的曲折半径应起码为光缆外径的15倍。
综合布线标签规范
综合布线标签规范综合布线标签是在综合布线系统中使用的一种重要的标识工具，用于标明各种电缆和设备的用途、位置以及其他相关信息。
正确使用综合布线标签可以提高综合布线系统的管理和维护效率，减少故障排查的困难。
本文将介绍综合布线标签的规范以及正确使用方法。
一、综合布线标签的作用综合布线标签的作用主要有以下几个方面：1. 标明设备和电缆的用途：综合布线系统通常涉及各种电缆、设备和接口，综合布线标签可以明确标示每个元件的用途，方便管理和维护人员了解和查找相关信息。
2. 标明设备和电缆的位置：综合布线标签可以标明设备和电缆的布放位置，方便快速定位和排查故障。
3. 提供其他相关信息：综合布线标签还可以提供诸如设备型号、厂商信息、安装日期等其他相关信息，对于系统管理和维护都有重要意义。
二、综合布线标签的规范为了确保综合布线标签的统一和规范，需要遵循以下几个方面的要求：1. 选择合适的标签材料：综合布线标签应选择材质高质量的耐磨、防水、耐候性能好的材料，以确保标签的持久性和可读性。
2. 标签尺寸和字体大小：标签尺寸应根据实际情况来确定，一般来说，标签的尺寸应足够大，以容纳所需的标识信息。
字体大小应适中，既能保证标签的美观性，又能保证标签的可读性。
3. 标签布置位置：标签应布置在设备或电缆上的显著位置，确保易于辨认和查询。
对于电缆终端，标签应位于接口附近，便于识别和连接。
4. 标签内容：标签应包括设备或电缆的用途、位置、型号、厂商信息等必要的内容。
标签内容应尽量简洁明了，避免过多冗余信息。
5. 标签附着方法：标签应采用牢固的附着方法，以确保长时间的使用不脱落或损坏。
可以使用胶粘剂、封装材料、塑料套等方式进行固定。
三、综合布线标签的使用方法1. 标签贴附前准备：在贴附标签前，应先清洁设备或电缆表面，确保表面光洁无尘，以保证标签的附着效果。
2. 标签填写方式：标签上的信息可以手工填写或打印，填写时要使用防水、耐候性好的油性笔或标签打印机，确保信息清晰可读。
综合布线标准 gb50311
综合布线标准 gb50311综合布线标准 GB50311。
综合布线是建筑物内部的通信线路系统，它是建筑物内部通信设备之间相互连接的线缆系统。
综合布线标准 GB50311是我国对综合布线系统设计、安装、验收及运行维护等方面的规范，它的实施对于保障建筑物内部通信系统的正常运行，提高通信质量，降低建设和运营成本具有重要的意义。
综合布线标准 GB50311的制定，是为了规范综合布线系统的设计、安装、验收及运行维护等工作，保证综合布线系统的质量和可靠性。
该标准包括了综合布线系统的基本原理、设计要求、安装要求、验收规范、运行维护等内容，全面系统地规定了综合布线系统的各项工作。
在综合布线系统的设计阶段，应根据建筑物的实际情况和通信需求，合理设计布线系统的拓扑结构和线缆路径，确保布线系统的稳定可靠。
在安装阶段，应严格按照标准规定的要求进行线缆的敷设和连接，确保线缆的质量和连接的可靠性。
在验收阶段，应按照标准规定的验收规范进行验收工作，确保综合布线系统的性能符合设计要求。
在运行维护阶段，应按照标准规定的要求进行系统的运行维护工作，确保系统的稳定运行。
综合布线标准 GB50311的实施，对于提高综合布线系统的质量和可靠性具有重要的意义。
它规范了综合布线系统的设计、安装、验收及运行维护等工作，保证了系统的稳定可靠运行。
同时，它还降低了建设和运营成本，提高了通信质量，促进了信息化建设的发展。
总之，综合布线标准 GB50311是我国对综合布线系统设计、安装、验收及运行维护等方面的规范，它的实施对于保障建筑物内部通信系统的正常运行，提高通信质量，降低建设和运营成本具有重要的意义。
希望各相关单位严格按照该标准的要求进行工作，确保综合布线系统的质量和可靠性，推动信息化建设的发展。
综合布线标签规范
综合布线标签规范1.1标签标识布线标签标识系统的实施是为了为用户今后的维护和管理带来最大的便利，提高其管理水平和工作效率，减少网络配置时间。
标签标识系统包括三个方面：标识分类及定义，标签和建立文档。
数据中心内的每一电缆、光缆、配线设备、端接点、接地装置、敷设管线等组成部分均应给定唯一的标识符。
标识符应采用相同数量的字母和数字等标明，按照一定的模式和规则来进行。
数据中心的机房标识系统应该包括以下部分：标识打印设备、线缆标识、配线架标识、面板标识、设备管理标识、标识文档管理。
所以需要标识的设备都要有标签。
建设按照“永久标识”的概念选择材料，标签的寿命应能与布线系统的设计寿命相对应。
建议标签材料符合通过UL969（或对应标准）认证以达到永久标识的保证；同时建议标签要能达到环保RoHS 指令要求。
从结构上可分为粘贴型和插入型标签，所有标签应保持清晰、完整，并满足环境的要求。
标签应打印，不允许手工填写，应清晰可见、易读取。
特别强调的是，标签应能够经受环境的考验，比如潮湿、高温、紫外线，应该具有与所标识的设施相同或更长的使用寿命。
聚酯或聚烯烃等材料通常是最佳的选择。
完成标识和标签之后，要对所有的管理设施建立文档。
文档应采用计算机进行文档记录与保存。
简单且规模较小的布线工程可按图纸资料等纸质文档进行管理，并做到记录准确、及时更新、便于查阅、文档资料应实现汉化。
1.2连接硬件标签系统连接硬件标签主要指配线架标识，面板标识和其他一些平面表面标识。
按照打印机类型可分为三个大类。
这三个大类的标签系统分别对应激光/喷墨打印机，热敏式打印机以及针式打印机。
在布线系统中，常用的标签类型为激光/喷墨打印机标签和热敏打印机标签。
连接硬件的标签材料主要使用聚酯或聚烯烃。
根据需要标识的硬件类型和要求，可以选择粘性标签或非粘性标签。
标签的形式如图1所示。
图1标签标识位置1.3布线管理系统可采用纯软件的布线管理系统或软、硬件集成的智能电子布线管理系统来实施对布线系统的管理。
GBTT503122000综合布线标准
建筑与建筑群综合布线系统工程验收规范Code for engineering acceptance of generic cabling System for buildig and campusGBT/T 50312-2000主编部门：中华人民共和国信息产业部批准部门：中华人民共和国建设部施行日期：2000年8月1日中国计划出版社2000 北京目次总则环境检查器材检验设备安装检验缆线的敷设和保护方式检验缆线的敷设保护措施缆线终接工程电气测试工程验收附录A 综合布线系统工程检验项目及内容附录B 综合布线系统工程电气测试方法及测试内容附录C 光纤链路测试方法附录D 光纤连接器极性附录E 对绞电缆型号表示法本规范用词说明附：条文说明总则1.0.1 为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，制定本规范。
1.0.2 本规范适用于新建、扩建综合布线系统工程的验收。
1.0.3 工程中凡遇本规范未包括的技术标准、技术要求，可依据设计规范的要求及相关国家标准执行。
1.0.4 在施工过程中，施工单位必须执行本规范有关施工质量检查的规定。
建设单位应通过工地代表或工程监理人员加强工地的随工质量检查，及时组织隐蔽工程的检验和签证工作。
1.0.5 综合布线系统工程的验收，除应符合本规范外，尚应符合国家现行的有关标准的规定。
环境检查2．0．1应对交接间、设备间、工作区的建筑和环境条件进行检查，检查内容如下：交接间、设备间、工作区土建工程已全部竣工。
房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。
房屋预埋地槽、暗管及孔洞和竖井的位置、数量、尺寸均应符合设计要求。
铺面活动地板的场所，活动地板防静电措施的接地应符合设计要求。
交接间、设备间应提供220V单相带地电源插座。
交接间、设备间应提供可靠的接地装置，设置接地体时，检查接地电阻值及接地装置应符合设计要求。
交接间、设备间的面积、通风及环境温、湿度应符合设计要求。
综合布线标签规范
综合布线标签规范1.1标签标识布线标签标识系统的实施就是为了为用户今后的维护与管理带来最大的便利,提高其管理水平与工作效率,减少网络配置时间。
标签标识系统包括三个方面:标识分类及定义, 标签与建立文档。
数据中心内的每一电缆、光缆、配线设备、端接点、接地装置、敷设管线等组成部分均应给定唯一的标识符。
标识符应采用相同数量的字母与数字等标明,按照一定的模式与规则来进行。
数据中心的机房标识系统应该包括以下部分:标识打印设备、线缆标识、配线架标识、面板标识、设备管理标识、标识文档管理。
所以需要标识的设备都要有标签。
建设按照“永久标识”的概念选择材料,标签的寿命应能与布线系统的设计寿命相对应。
建议标签材料符合通过UL969(或对应标准)认证以达到永久标识的保证;同时建议标签要能达到环保RoHS指令要求。
从结构上可分为粘贴型与插入型标签,所有标签应保持清晰、完整,并满足环境的要求。
标签应打印,不允许手工填写,应清晰可见、易读取。
特别强调的就是,标签应能够经受环境的考验,比如潮湿、高温、紫外线,应该具有与所标识的设施相同或更长的使用寿命。
聚酯或聚烯烃等材料通常就是最佳的选择。
完成标识与标签之后,要对所有的管理设施建立文档。
文档应采用计算机进行文档记录与保存。
简单且规模较小的布线工程可按图纸资料等纸质文档进行管理,并做到记录准确、及时更新、便于查阅、文档资料应实现汉化。
1.2连接硬件标签系统连接硬件标签主要指配线架标识,面板标识与其她一些平面表面标识。
按照打印机类型可分为三个大类。
这三个大类的标签系统分别对应激光/喷墨打印机,热敏式打印机以及针式打印机。
在布线系统中,常用的标签类型为激光/喷墨打印机标签与热敏打印机标签。
连接硬件的标签材料主要使用聚酯或聚烯烃。
根据需要标识的硬件类型与要求,可以选择粘性标签或非粘性标签。
标签的形式如图1所示。
图1标签标识位置1.3布线管理系统可采用纯软件的布线管理系统或软、硬件集成的智能电子布线管理系统来实施对布线系统的管理。
综合布线规范
综合布线规范一、强电电路部分：1、配线：①电缆敷设前，应做外观及导通检查，可用万用表测量其通断、阻值、绝缘等。
②配线时，相线与零线的颜色应不同；同一相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）有条件的话尽量采用黄绿双色线，如采购困难宜采用绿色。
③配线时，所用导线横截面积应满足用电设备的最大输出功率。
杜绝不同线径混用或并用，例如6平方毫米的线不能与4平方毫的米线相搭配，不同位置电源端不能并用同一根零(N)线。
④配线必须穿管（阻燃型PVC管材）。
⑤在线路安装时，一定要严格遵守“火线进开关，零线进灯头”、“左零右火、接地在上”的规定，避免发生安全事故。
⑥对未连接开关、插座等线路端，要进行处理，用胶布将线头缠绕、顺序为PE、L、N。
2、确定点位：①点位确定的依据：根据设计图纸，结合墙上的点位，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。
②暗盒高度的确定：除特殊要求外，所有暗盒距地高度30cm，开关安装距地 1.2－14m，距门框15cm－20cm。
①测量出配线箱到各点位端的长度，各点位出口处线的长度为20cm－30cm，配线箱内：预留线的长度为50cm。
②确定标签：将各类配线按一定长度剪断后在线的两端分别贴上标签，并注明名称－房间－序号。
3、配线线径选择：2.5平方毫米铜电源的安全截流量为28A，4平方毫米铜电源线的安全截流量为35A，6平方毫米铜电源线的安全截流量为48A，10平方毫米铜电源线的安全截流量为65A，16平方毫米铜电源线的安全截流为91A，25平方毫米铜电源线的安全截流量为120A。
铝芯线线径要取铜线的1.5－2倍。
4、暗装开槽：①开槽路线根据以下原则：路线最短，不破坏原有强电，不破坏防水，不与其他线路交叉。
②确定开槽宽度：根据线路走向的多少确定PVC 管的多少，进而确定槽的宽度。
③确定开槽深度：若选用16mm的PVC管，则开槽深度为20mm；若选用20mm的PVC管，则开槽深度为25mm。
GBT-T-50312-2000综合布线标准
建筑与建筑群综合布线系统工程验收规范Code for engineering acceptance of generic cabling System for buildig and campusGBT/T 50312-2000主编部门：中华人民共和国信息产业部批准部门：中华人民共和国建设部施行日期：2000年8月1日中国计划出版社2000 北京目次总则环境检查器材检验设备安装检验缆线的敷设和保护方式检验缆线的敷设保护措施缆线终接工程电气测试工程验收附录A 综合布线系统工程检验项目及内容附录B 综合布线系统工程电气测试方法及测试内容附录C 光纤链路测试方法附录D 光纤连接器极性附录E 对绞电缆型号表示法本规范用词说明附：条文说明总则1.0.1 为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，制定本规范。
1.0.2 本规范适用于新建、扩建综合布线系统工程的验收。
1.0.3 工程中凡遇本规范未包括的技术标准、技术要求，可依据设计规范的要求及相关国家标准执行。
1.0.4 在施工过程中，施工单位必须执行本规范有关施工质量检查的规定。
建设单位应通过工地代表或工程监理人员加强工地的随工质量检查，及时组织隐蔽工程的检验和签证工作。
1.0.5 综合布线系统工程的验收，除应符合本规范外，尚应符合国家现行的有关标准的规定。
环境检查2．0．1应对交接间、设备间、工作区的建筑和环境条件进行检查，检查内容如下：交接间、设备间、工作区土建工程已全部竣工。
房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。
房屋预埋地槽、暗管及孔洞和竖井的位置、数量、尺寸均应符合设计要求。
铺面活动地板的场所，活动地板防静电措施的接地应符合设计要求。
交接间、设备间应提供220V单相带地电源插座。
交接间、设备间应提供可靠的接地装置，设置接地体时，检查接地电阻值及接地装置应符合设计要求。
交接间、设备间的面积、通风及环境温、湿度应符合设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合布线标签规范
1.1标签标识
布线标签标识系统的实施是为了为用户今后的维护和管理带来最大的便利，提高其管理水平和工作效率，减少网络配置时间。
标签标识系统包括三个方面：标识分类及定义，标签和建立文档。
数据中心内的每一电缆、光缆、配线设备、端接点、接地装置、敷设管线等组成部分均应给定唯一的标识符。
标识符应采用相同数量的字母和数字等标明，按照一定的模式和规则来进行。
数据中心的机房标识系统应该包括以下部分：标识打印设备、线缆标识、配线架标识、面板标识、设备管理标识、标识文档管理。
所以需要标识的设备都要有标签。
建设按照“永久标识”的概念选择材料，标签的寿命应能与布线系统的设计寿命相对应。
建议标签材料符合通过UL969（或对应标准）认证以达到永久标识的保证；同时建议标签要能达到环保RoHS 指令要求。
从结构上可分为粘贴型和插入型标签，所有标签应保持清晰、完整，并满足环境的要求。
标签应打印，不允许手工填写，应清晰可见、易读取。
特别强调的是，标签应能够经受环境的考验，比如潮湿、高温、紫外线，应该具有与所标识的设施相同或更长的使用寿命。
聚酯或聚烯烃等材料通常是最佳的选择。
完成标识和标签之后，要对所有的管理设施建立文档。
文档应采用计算机进行文档记录与保存。
简单且规模较小的布线工程可按图纸资料等纸质文档进行管理，并做到记录准确、及时更新、便于查阅、文档资料应实现汉化。
1.2连接硬件标签系统
连接硬件标签主要指配线架标识，面板标识和其他一些平面表面标识。
按照
打印机类型可分为三个大类。
这三个大类的标签系统分别对应激光/喷墨打印机，热敏式打印机以及针式打印机。
在布线系统中，常用的标签类型为激光/喷墨打
印机标签和热敏打印机标签。
连接硬件的标签材料主要使用聚酯或聚烯烃。
根据需要标识的硬件类型和要求，可以选择粘性标签或非粘性标签。
标签的形式如图1所示。
图1标签标识位置
1.3布线管理系统
可采用纯软件的布线管理系统或软、硬件集成的智能电子布线管理系统来实
施对布线系统的管理。
系统功能要求见表1内容。
表1 布线管理系统功能要求
布线管理（纯）软件智能电子布线管理系统系统组成软件软件+硬件
系统数据建立手工录入手工录入+系统自动识别配线连接变更记录事后手工记录实时自动识别
故障识别无有
1.4标识设计
数据中心中，布线的系统化及管理是相当必要的。
数千米的线缆在数据中心的机架和柜间穿行，必须精确的记录和标注每段线缆、每个设备和每个机柜/机架。
在布线系统设计、实施、验收、管理等几个方面。
定位和标识则是提高布线系统管理效率，避免系统混乱所必须考虑的因素，所以有必要将布线系统的标识当作管理的一个基础组成部分从布线系统设计阶段就予以统筹考虑，并在接下去的施工、测试和完成文档环节按规划统一实施，让标识信息有效地向下一个环节传递。
1）机柜/机架标识
数据中心中，机柜和机架的摆放和分布位置可根据架空地板的分格来布置和标示，依照ANSI/TIA/EIA-606-A标准，在数据机房中必须使用两个字母或两个阿拉伯数字来标识每一块600mm*600mm的架空地板。
在数据中心计算机
房平面上建立一个X ，Y坐标系网格图，以字母标注X轴数字标注Y轴，确立坐标原点。
机架与机柜的位置以其正面在网格图上的坐标
标注如下图2所示
图2坐标标注
所有机架和机柜应当在正面和背面粘贴标签。
每一个机架和机柜应当有一个唯一的基于地板网格坐标编号的标识符。
如果机柜在不止一个地板网格上摆放，通过在每一个机柜上相同的拐角，例如：右前角或左前角，所对应的地板网格坐标编号来识别。
在有多层的数据中心里，楼层的标志数应当作为一个前缀增加到机架和机柜的编号中去。
例如，上述在数据中心第三层的AJ05地板网格的机柜标为3AJ05。
一般情况下，机架和机柜的标识符可以为以下格式：
nnXXYY，其中
nn=楼层号
XX=地板网格列号
YY=地板网格行号
在没有架空地板的机房里，也可以使用行数字和列数字来识别每一机架和机柜。
如图3所示。
在有些数据中心里，机房被细分到房间中，编号应对应房间名字和房间里面机架和机柜的序号。
图3 行列标注
2）配线架标识
A）配线架的标识
配线架的编号方法应当包含机架和机柜的编号和该配线架在机架和机柜中的位置来表示。
在决定配线架的位置时，水平线缆管理器不计算在内。
配线架在机架和机柜中的位置可以自上而下用英文字母表示，如果一个机架或机柜有不止26个配线架，需要两个特征来识别。
B）配线架端口的标识
用两个或三个特征来指示配线架上的端口号。
比如，在机柜3AJ05中的第二个配线架l的第四个端口可以被命名为3AJ05-B04。
一般情况下，配线架端口的标识符可以为以下格式：
nnXXYY-A-mmm，其中
nn=楼层号
XX=地板网格列号
YY=地板网格行号
A=配线架号(A-Z,从上至下)
mmm=线对/芯纤/端口号
C）配线架连通性的标识
配线架连通性管理标识：
p1top2，其中:
p1=近端机架或机柜、配线架次序和端口数字。
p2=远端机架或机柜、配线架次序和端口数字。
为了简化标识和方便维护，考虑补充使用ANSI/TIA/EIA-606-A中用序号或者其他标识符表示。
例如，连接24根从主配线区到水平配线区1的6类线缆的24口配线架应当包含标签‘MDAtoHDA1Cat6UTP1–24’。
例如，图4和图5显示用于有24根6类线缆连接柜子AJ05到AQ03（如图2所示）的24位配线架的标签。
图4采样配线架标签
图5配线架标签
3）线缆和跳线标识
连接的线缆上需要在两端都贴上标签标注其远端和近端的地址。
线缆和跳线的管理标识：
p1n / p2n 其中:
p1n =近端机架或机柜、配线架次序和指定的端口。
p2n =远端机架或机柜、配线架次序和指定的端口。
例如，图4.7.4－3 中显示的连接到配线架第一个位置的线缆可以包含下列标签：AJ05-A01/ AQ03-B01。
并且在柜子AQ03 里的相同的线缆将包含下列标签：AQ03-B01 / AJ05-A01。
如图6 所示。
图6 跳线标识。
