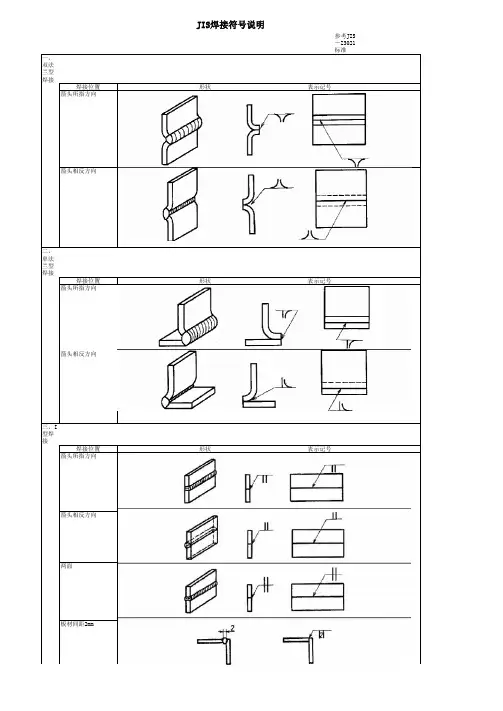

JIS焊接符号说明参考JIS－Z3021标准一，双法兰型焊接焊接位置形状表示记号箭头所指方向箭头相反方向二，单法兰型焊接焊接位置形状表示记号箭头所指方向箭头相反方向三，I型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面板材间距2mm板材间距2mm闪光焊接摩擦压接四，V型焊接焊接位置形状表示记号箭头所指方向箭头相反方向板厚19mm坡口深度16mm坡口开口角度60°板材间距2mm完全熔透焊接板厚12mm坡口开口角度45°使用垫板板材间距4.8mm焊后表面突出部分要机加处理平整部分熔透焊接板厚12mm坡口深度5mm坡口开口角度60°板材间距为0五，X型焊接焊接位置形状表示记号两面该部位机加磨平处理闪光焊接闪光焊接闪光焊接闪光焊接摩擦压接箭头对面方向9mm坡口开口角度箭头方向60°箭头对面方向90°板材间距3mm闪光焊接坡口深度3mm坡口开口角度90°板材间距为0摩擦压接坡口深度3mm坡口开口角度90°板材间距为0六，V型焊接焊接位置形状表示记号箭头所指方向箭头相反方向T连接坡口角度45°板材间距6.4mm使用垫板角连接板厚25mm坡口角度45°坡口深度10mm板材间距为0七，K型焊接焊接位置形状表示记号箭头所指方向闪光焊接闪光焊接摩擦压接坡口开口角度45°箭头相反方向坡口深度9mm坡口开口角度45° 板材间距2mmT连接坡口深度7mm坡口角度45°板材间距为0角连接坡口深度7mm坡口角度45°板材间距为0闪光焊接坡口深度3mm坡口角度45°摩擦压接T连接坡口深度7mm坡口角度45°八，J型焊接焊接位置形状表示记号箭头所指方向箭头相反方向坡口深度28mm坡口角度35°板材根部半径12mm板材间距2mm 摩擦压接闪光焊接闪光焊接九，双J型焊接焊接位置形状表示记号箭头所指方向箭头相反方向坡口深度24mm坡口角度35°板材根部半径12mm板材间距3mm十，U型焊接焊接位置形状表示记号箭头所指方向箭头相反方向部分熔透焊接坡口深度27mm完全熔透焊接坡口角度25°板材根部半径6mm板材间距为0十一，H型焊接焊接位置形状表示记号两面部分熔透焊接坡口深度25mm坡口角度25°板材根部半径6mm板材间距为0十二，喇叭V型，喇叭X型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两侧十三，喇叭 型，喇叭K型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面十四，角焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面焊缝高度6mm焊缝高度不同时先标注小的尺寸，再标准大的尺寸用（）括起表示另外这种焊高不同的场合，要表示清楚方向焊缝长度为500mm十五，角焊接（双面）焊接位置形状表示记号两面焊缝高度为6mm焊缝两侧高度不同时一边连续焊接一边是段焊两边焊缝高度为6mm段焊侧面图上没有记号表示 焊接长度为50mm焊接3处段焊间距为250mm十六，角焊接（间断）焊接位置形状表示记号箭头所指方向箭头相反方向两面并列焊接焊缝长度50mm焊接3处焊缝间距150mm锯齿型焊接正面焊接高度6mm对面焊接高度9mm焊缝长度50mm焊缝数量正反各2处焊缝间距300mm锯齿型焊接两面焊缝高度6mm焊缝长度为50mm焊缝数量箭头侧3处箭头对面2处焊缝间距300mm十七，塞型，槽型焊接焊接位置形状表示记号箭头所指方向箭头相反方向孔直径22mm焊接4处焊缝间距100mm坡口角度60°焊接深度6mm箭头所指方向箭头相反方向宽度22mm长度50mm焊接4处焊缝间距150mm坡口角度0°焊接深度6mm十八，拍子型焊接焊接位置形状表示记号箭头所指方向箭头相反方向板材间距为0十九，堆焊焊接位置形状表示记号堆焊厚度为6mm宽度为50mm长度100mm二十，点焊，发散型焊接焊接位置形状表示记号箭头所指方向平面必须平坦，并使用电极焊接焊缝间距75mm点焊2处箭头相反方向平面必须平坦，并使用电极焊接焊缝间距25mm点焊5处箭头所指方向平面箭头相反方向二十一，填充焊接焊接位置形状表示记号二十二，焊接部位表面形状焊接位置形状表示记号对接焊，角焊表面平坦对接焊，角焊表面凸起点焊发散型焊接发散熔接发散熔接发散熔接角焊表面凹型二十三，焊接部位处理方法焊接位置形状表示记号对接焊接突出部位进行削平处理不等高的角焊部位打磨下凹2mm 园管对接突出焊接部位进行机加磨平全周焊接的辅助记号省略场合二十四，现场焊接，全周焊接，全周现场焊接焊接位置形状表示记号现场连续角焊接全周连续角焊接圆管场合全周现场连续角焊接二十五，记号组合焊接位置形状表示记号型焊接与拍子型焊接K型焊接与角焊接该部位进行削平处理该部位进行打磨处理该部位进行机加磨平处理型焊接与角焊接J型焊接与角焊接以及拍子型焊接组合双面J型焊接与角焊接以及进行凹型打磨组合二十六－－－1，射线探伤记号焊接位置形状表示记号射线探伤一般场合部分（抽检）射线探伤全部进行射线探伤场合园管对接焊接部位双管面射线探伤二十六－－－2，超声波探伤焊接位置形状表示记号对接焊接部位进行超声波探伤一般场合对接焊接部位进行垂直超声波探伤对接焊接部位进行斜角超音波探伤二十六－－－3，磁粉探伤，渗透探伤焊接位置形状表示记号磁粉探伤一般场合磁粉探伤荧光探伤场合渗透探伤一般场合渗透探伤荧光探伤场合渗透探伤非荧光探伤场合。
焊接图纸符号解读，终于能看懂了
焊接图纸符号解读，终于能看懂了展开全文一般的机械人刚开始看焊接图纸，有看天书的赶脚。
本文罗列了各种焊接图纸符号和解读。
基本坡口符号坡口符号焊接图纸符号标注图解示例焊接符号标注实例及方法在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。
常用焊接方法代号见表3-9所示。
如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。
例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。
焊缝符号和焊接方法代号标注示例见图3-21所示。
该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。
焊接方式代号焊接符号表示方法钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。
钢结构一般属于建筑学科，属于建筑行业。
因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定1、焊缝的引出线是由箭头和两条基准线组成。
其中一条为实线，另一条为虚线，线型均为细线。
2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。
3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。
4、当为双面对称焊缝时。
基准线可不加虚线。
5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。
6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。
7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容。
8、在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。
(日本标准)焊接符号标注介绍
JIS焊接符号说明参考JIS－Z3021标准一，双法兰型焊接焊接位置形状表示记号箭头所指方向箭头相反方向二，单法兰型焊接焊接位置形状表示记号箭头所指方向箭头相反方向三，I型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面板材间距2mm板材间距2mm闪光焊接摩擦压接四，V型焊接焊接位置形状表示记号箭头所指方向箭头相反方向板厚19mm坡口深度16mm坡口开口角度60°板材间距2mm完全熔透焊接板厚12mm坡口开口角度45°使用垫板板材间距4.8mm焊后表面突出部分要机加处理平整部分熔透焊接板厚12mm坡口深度5mm坡口开口角度60°板材间距为0五，X型焊接焊接位置形状表示记号两面该部位机加磨平处理闪光焊接闪光焊接 闪光焊接 闪光焊接摩擦压接箭头对面方向9mm坡口开口角度箭头方向60°箭头对面方向90°板材间距3mm闪光焊接坡口深度3mm坡口开口角度90°板材间距为0闪光焊接闪光焊接摩擦压接坡口深度3mm坡口开口角度90°板材间距为0摩擦压接六，V型焊接焊接位置形状表示记号箭头所指方向箭头相反方向T连接坡口角度45°板材间距6.4mm使用垫板角连接板厚25mm坡口角度45°坡口深度10mm板材间距为0七，K型焊接焊接位置形状表示记号箭头所指方向坡口开口角度45°箭头相反方向坡口深度9mm坡口开口角度45° 板材间距2mmT连接坡口深度7mm坡口角度45°板材间距为0角连接坡口深度7mm坡口角度45°板材间距为0闪光焊接坡口深度3mm坡口角度45°摩擦压接T连接坡口深度7mm坡口角度45°八，J型焊接焊接位置形状表示记号箭头所指方向箭头相反方向坡口深度28mm坡口角度35°板材根部半径12mm板材间距2mm 摩擦压接闪光焊接闪光焊接九，双J型焊接焊接位置形状表示记号箭头所指方向箭头相反方向坡口深度24mm坡口角度35°板材根部半径12mm板材间距3mm十，U型焊接焊接位置形状表示记号箭头所指方向箭头相反方向部分熔透焊接坡口深度27mm完全熔透焊接坡口角度25°板材根部半径6mm板材间距为0十一，H型焊接焊接位置形状表示记号两面部分熔透焊接坡口深度25mm坡口角度25°板材根部半径6mm板材间距为0十二，喇叭V型，喇叭X型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两侧十三，喇叭 型，喇叭K型焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面十四，角焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面焊缝高度6mm焊缝高度不同时先标注小的尺寸，再标准大的尺寸用（）括起表示另外这种焊高不同的场合，要表示清楚方向焊缝长度为500mm十五，角焊接（双面）焊接位置形状表示记号两面焊缝高度为6mm焊缝两侧高度不同时一边连续焊接一边是段焊两边焊缝高度为6mm段焊侧面图上没有记号表示 焊接长度为50mm焊接3处段焊间距为250mm十六，角焊接（间断）焊接位置形状表示记号箭头所指方向箭头相反方向两面并列焊接焊缝长度50mm焊接3处焊缝间距150mm锯齿型焊接正面焊接高度6mm对面焊接高度9mm焊缝长度50mm焊缝数量正反各2处焊缝间距300mm锯齿型焊接两面焊缝高度6mm焊缝长度为50mm焊缝数量箭头侧3处箭头对面2处焊缝间距300mm十七，塞型，槽型焊接焊接位置形状表示记号箭头所指方向箭头相反方向孔直径22mm焊接4处焊缝间距100mm坡口角度60°焊接深度6mm箭头所指方向箭头相反方向宽度22mm长度50mm焊接4处焊缝间距150mm坡口角度0°焊接深度6mm十八，拍子型焊接焊接位置形状表示记号箭头所指方向箭头相反方向板材间距为0十九，堆焊焊接位置形状表示记号堆焊厚度为6mm宽度为50mm长度100mm二十，点焊，发散型焊接焊接位置形状表示记号箭头所指方向平面必须平坦，并使用电极焊接焊缝间距75mm点焊2处箭头相反方向平面必须平坦，并使用电极焊接焊缝间距25mm点焊5处箭头所指方向平面箭头相反方向二十一，填充焊接焊接位置形状表示记号二十二，焊接部位表面形状焊接位置形状表示记号对接焊，角焊表面平坦对接焊，角焊表面凸起点焊发散型焊接 发散熔接 发散熔接 发散熔接发散熔接角焊表面凹型二十三，焊接部位处理方法焊接位置形状表示记号对接焊接突出部位进行削平处理不等高的角焊部位打磨下凹2mm 园管对接突出焊接部位进行机加磨平全周焊接的辅助记号省略场合二十四，现场焊接，全周焊接，全周现场焊接焊接位置形状表示记号现场连续角焊接全周连续角焊接圆管场合全周现场连续角焊接二十五，记号组合焊接位置形状表示记号型焊接与拍子型焊接K型焊接与角焊接该部位进行削平处理 该部位进行打磨处理该部位进行机加磨平处理型焊接与角焊接J型焊接与角焊接以及拍子型焊接组合双面J型焊接与角焊接以及进行凹型打磨组合二十六－－－1，射线探伤记号焊接位置形状表示记号射线探伤一般场合部分（抽检）射线探伤全部进行射线探伤场合园管对接焊接部位双管面射线探伤二十六－－－2，超声波探伤焊接位置形状表示记号对接焊接部位进行超声波探伤一般场合对接焊接部位进行垂直超声波探伤对接焊接部位进行斜角超音波探伤二十六－－－3，磁粉探伤，渗透探伤焊接位置形状表示记号磁粉探伤一般场合磁粉探伤荧光探伤场合渗透探伤一般场合渗透探伤荧光探伤场合渗透探伤非荧光探伤场合。
各种焊接符号大全(图文详解)
焊接符号大全1、焊缝标注方法图样上焊缝有两种表示方法，即符号法和图示法。
焊缝标注以符号标注法为主，在必要时允许辅以图示法。
比如用连续或断续的粗线表示连续或断续焊缝；在需要时绘制焊缝局部剖视图或放大图表示焊缝剖面形状；用细实线绘制焊前坡口形状等等。
符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。
2、符号标注法的要素焊缝符号标注中有许多要素，其中焊缝基本符号和指引线构成了焊缝的基本要素，属于必须标注的内容。
除焊缝基本要素外，在必要时还应加注其他辅助要素，如辅助符号、补充符号、焊缝尺寸符号及焊接工艺等内容。
3、焊缝符号及其标注（1）焊缝基本符号是表示焊缝横断面形状的符号，共有13个(详见GB/324-88)，例如：（2）辅助符号是表示焊缝表面形状特征的符号。
不需要确切地说明焊缝的表面形状时可以不加注辅助符号。
辅助符号配置在基本符号固定位置。
辅助符号有3个。
（3）补充符号是为了补充说明焊缝的某些特征而采用的符号，一共有5个。
（4）特殊符号是为了满足某些特殊情况而规定的焊缝符号，共有4个。
4、指引线及其标注指引线由箭头线和基准线组成。
（1）箭头线：箭头可指向接头侧和非接头侧；箭头线相对焊缝的位置一般没有特殊要求； 允许箭头线弯折一次。
（2）基准线基准线含有实线基准线和虚线基准线。
虚线基准线可画在实线基准线的上方或下方;焊缝符号标注在实线基准线上说明焊缝在箭头侧，标注在虚线基准线上说明焊缝在非箭头侧;标注双面或对称焊缝时可不加虚线。
5、焊缝尺寸符号及其标注（1）焊缝标注有必要时可附带有焊缝尺寸符号及数据。
焊缝尺寸符号共有16个（详见GB/324-88），例如：（2）焊缝尺寸符号及数据的标注原则(如图)：焊缝横截面上的尺寸标注在基本符号的左侧；长度方向的尺寸标在右侧；坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧。
相同焊缝数量的符号标在尾部。
在基本符号的右侧无任何标注且又无其他说明时，意味着焊缝在工件的整个长度上是连续的； 在基本符号的左侧无任何标注且又无其他说明时，表示对接焊缝要完全焊透。
焊接符号大全详解

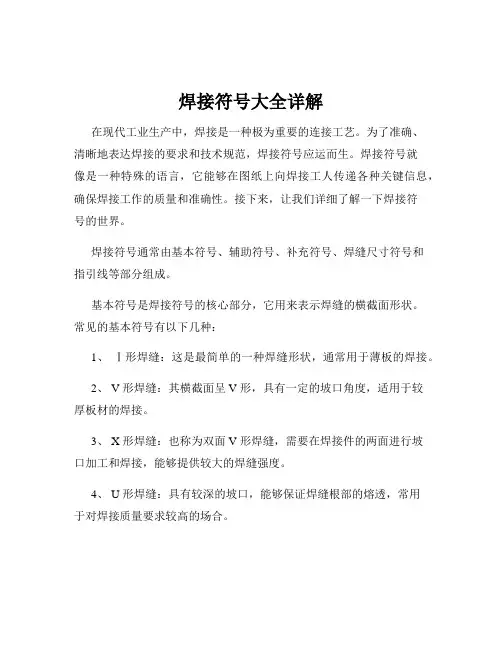

焊接符号大全详解在现代工业生产中，焊接是一种极为重要的连接工艺。
为了准确、清晰地表达焊接的要求和技术规范，焊接符号应运而生。
焊接符号就像是一种特殊的语言，它能够在图纸上向焊接工人传递各种关键信息，确保焊接工作的质量和准确性。
接下来，让我们详细了解一下焊接符号的世界。
焊接符号通常由基本符号、辅助符号、补充符号、焊缝尺寸符号和指引线等部分组成。
基本符号是焊接符号的核心部分，它用来表示焊缝的横截面形状。
常见的基本符号有以下几种：1、Ⅰ形焊缝：这是最简单的一种焊缝形状，通常用于薄板的焊接。
2、 V 形焊缝：其横截面呈 V 形，具有一定的坡口角度，适用于较厚板材的焊接。
3、 X 形焊缝：也称为双面 V 形焊缝，需要在焊接件的两面进行坡口加工和焊接，能够提供较大的焊缝强度。
4、 U 形焊缝：具有较深的坡口，能够保证焊缝根部的熔透，常用于对焊接质量要求较高的场合。
辅助符号用于补充说明焊缝的某些特征，比如焊缝表面形状、焊缝的分布等。
例如，平面符号表示焊缝表面是平的；凹面符号表示焊缝表面下凹；凸面符号表示焊缝表面凸起。
补充符号则用于表示焊缝的某些特殊要求，如焊接方法、焊缝的段数等。
比如，带垫板符号表示在焊缝底部放置垫板；周围焊缝符号表示焊缝环绕工件的整个周边。
焊缝尺寸符号用于明确焊缝的具体尺寸，包括焊缝的宽度、深度、余高、坡口角度等。
这些尺寸信息对于焊接工艺的制定和焊接质量的控制至关重要。
指引线一般由箭头线和基准线组成。
箭头线直接指向焊缝位置，基准线则用来标注各种符号和尺寸。
在实际应用中，焊接符号的组合方式多种多样。
例如，一个简单的角焊缝可能由基本符号（如三角形）、焊缝尺寸（如焊脚尺寸）和指引线组成。
而对于一个复杂的对接焊缝，可能还会包括坡口角度、钝边尺寸等详细信息。
此外，还有一些特殊的焊接符号需要注意。
比如，点焊缝符号通常用于薄板的连接，用一个圆来表示；塞焊缝和槽焊缝符号则分别用于表示填充在圆孔或长槽中的焊缝。
日本焊接符号

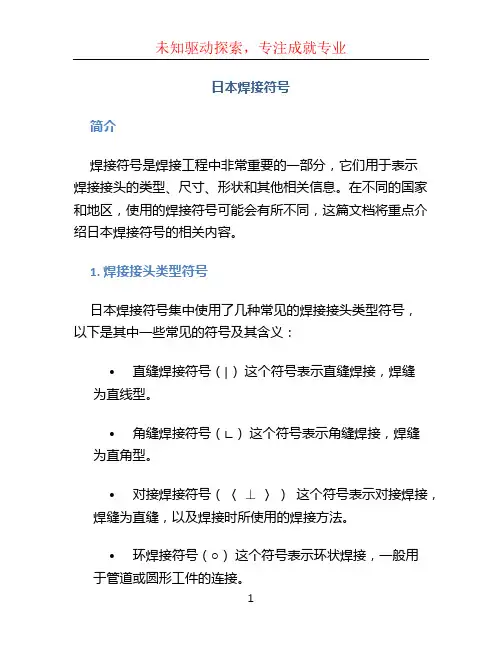

日本焊接符号简介焊接符号是焊接工程中非常重要的一部分，它们用于表示焊接接头的类型、尺寸、形状和其他相关信息。
