汽车燃油泵基础知识
气体动力专业知识14-油泵基础知识及用途
3.2 柱塞泵结构 A.轴向柱塞泵（图1）
3.2 柱塞泵结构 A.轴向柱塞泵（图2） 在红色半圈转动时，为排油过程， 在绿色半圈转动时，为吸油过程
3.2 柱塞泵结构 B.斜轴式轴向柱塞泵
3.2 柱塞泵结构 C.径向柱塞泵（图1）
3.2 柱塞泵结构 C.径向柱塞泵（图2）
划
3.3 柱塞泵特点 与其他容积式油泵比较： 1）优点： 耐压高、效率高、传输功率大、转速范围宽、寿命长。 2）缺点： 是对工作介质清洁度要求苛刻、结构复杂价格高、维
护困难等。
4. 叶片泵 4.1叶片泵工作原理： 叶片泵分为双作用泵和单作用泵： 双作用泵工作原理：它由定子、转子、叶片和配油盘等组成。定子内壁近 似椭圆形。叶片安装在转子径向槽内并可沿槽滑动，转子与定子同心安装。 当转子转动时，叶片在离心力的作用下压向定子内表面，并随定子内表面 曲线的变化而被迫在转子槽内往复滑动，相邻两叶片间的密封工作腔就发 生增大和缩小的变化。叶片由小半径圆弧向大半径圆弧处滑移时，密封工 作腔随之逐渐增大形成局部真空，于是油箱中油液通过配油盘上吸油腔吸 入；反之将油压出。转子每转一周，叶片在槽内往复滑移2次，完成2次吸 油和2次压油，并且油压所产生的径向力是平衡的，故称双作用式，也称平 衡式。
4.1叶片泵工作原理： 单作用式叶片泵工作原理：主要由定子、转子、叶片和配油盘等组成。定子 的内表面是一个圆柱形，转子偏心安装在定子中，即有一个偏心距e，叶片 装在转子径向滑槽中，并可在槽内径向滑动。转子转动时，在离心力和叶片 根部压力油的作用下，叶片紧贴在定子内表面上，这样相邻两片叶片间就形 成了密封工作腔。在其中一边，叶片逐渐伸出，密封工作腔逐渐增大，形成 局部真空，形成吸油；反之，另一边，形成压油。转子每转一周，叶片在滑 槽内往复滑移1次，完成1次吸油1次压油。油压所产生的径向力是不平衡的， 故称单作用式，也称不平衡式叶片泵。
PT燃油泵
PT（G）型燃油泵主要由齿轮泵、减振器、节流轴、调速器、停车阀等几部分组成。
应该很明了了，希望对你有帮助。
康明斯PT泵请问? 5分
回答：1 浏览：976 提问时间：2006-05-22 20:26
它的工作原理?
谢谢
共0条评论...相关资料: S4-3406发动机保养.pdf更多资料>> 最佳答案 此答案由提问者自己选择，并不代表爱问知识人的观点 揪错 ┆ 评论 ┆ 举报
PT(G) VS AFC型燃油泵中的字母G代表调速器(Govern)，V代表可以调节控制(Variable)，S代表速度(Speed)，A代表空气(Air)，F代表燃油(Fuel)，C代表控制(Control)。
2.2.1 燃油流向及各装置作用
ＰＴ燃油泵的燃油流向如图７所示：
齿轮泵本身的供油压力和流量与泵本身转速成正比，这不符合发动机的理想特性，因此设有飞块辅助柱塞29及弹簧30，它的作用是使低速燃油压力有所提高。高速扭矩弹簧27的作用是使高速燃油压力有所降低，这样使发动机的特性更为理想。
AFC装置是利用增压发动机进气管的气压，来推动AFC活塞12和柱塞11并改变油道的通过能力，使气缸进气量与燃油供给量配合更为理想，AFC装置即空气燃油比例控制器。VS调速器是将PT泵用于工程机械时加装的一个全程式调速器。
VS调速器同样利用飞块2的离心力和弹簧的相互作用来控制发动机转速。由于弹簧弹力可由司机扳动操纵轴8来控制，因此司机将操纵杆扳到某一位置，弹簧7弹力即可在某一位置与离心力平衡，发动机即可在这一转速下稳定工作。所以它是由司机控制的一个全程式调速器。PTG调速器主要是按转速的高低来供油，VS调速器控制转速。
汽车燃油泵工作原理
汽车燃油泵工作原理汽车燃油泵是汽车燃油系统中非常重要的一个部件，它的主要作用是将油箱中的汽油送到发动机燃烧室内，保证发动机正常运转。
那么，汽车燃油泵是如何工作的呢？接下来，我们就来详细了解一下汽车燃油泵的工作原理。
首先，汽车燃油泵是由一个电动泵和一个压力调节阀组成的。
当驾驶员启动汽车时，电动泵会开始工作，它会产生一个足够的压力，将汽油从油箱中抽取出来，并送到发动机燃烧室内。
同时，压力调节阀会根据发动机的工作状态来调节燃油的压力，保证燃油能够以合适的压力送到发动机内部。
其次，汽车燃油泵的工作原理还涉及到一个很重要的部件，就是燃油过滤器。
燃油在被送到发动机之前，会经过燃油过滤器进行过滤，去除其中的杂质和杂质，保证送到发动机的燃油是干净的。
这样可以有效地保护发动机的燃油喷射器和燃烧室，延长它们的使用寿命。
另外，汽车燃油泵还需要根据发动机的工作状态来进行智能控制。
比如，在发动机怠速或低速行驶时，燃油泵会降低输出压力，以减少功耗和噪音。
而在高速行驶或加速时，燃油泵会增加输出压力，以保证发动机能够获得足够的燃油供应，保证动力输出。
最后，需要注意的是，汽车燃油泵的工作原理还与汽车的供油方式有关。
对于传统的汽油发动机，燃油泵会将汽油送到发动机的燃烧室内；而对于柴油发动机，燃油泵则会将柴油送到喷油器中，喷入燃烧室内。
因此，不同类型的发动机会有不同的燃油泵工作原理。
综上所述，汽车燃油泵的工作原理主要包括电动泵的工作、压力调节阀的调节、燃油过滤器的过滤和智能控制等方面。
它是汽车燃油系统中非常重要的一个部件，直接关系到发动机的正常运转和性能输出。
因此，在日常使用中，需要定期检查和维护汽车燃油泵，保证它的正常工作和使用寿命。
汽车燃油供给系教案
3。汽油滤清器
汽油必须经滤清器除去其中的水分和杂质，否则将引起喷油器堵塞等故障。汽油滤清器一般采用纸质滤心。燃油滤清器必须定期进行更换。
讲解发动机燃油供给系的各零件，并引导学生说出燃油供给系的作用.
回答教师提出的问题，根据教师的引导，思考燃油供给系的作用
20分钟
4。燃油分配管
又称燃油导轨或者油轨,它的主要功能是保证提供足够的燃油流量并均匀地分配给各缸的喷油器，同时实现各喷油器的安装和连接。
5.喷油器
现代汽车电控系统的喷油器大部分位于进气歧管末端的汽缸盖处，受发动机电子控制单元ECU的喷油脉冲信号控制,将燃油成雾状精确地喷射在进气门附近。喷油器是一种加工精度非常高的精密器件，要求其动态流量范围大，抗堵塞和抗污染能力强以及雾化性能好.
回答教师提出的问题
5分钟
新授课程
一、汽油发动机燃油供给系统组成
汽油发动机燃油供给系统依据发动机电子控制系统的指令,将储存在油箱内的汽油以一定压力(250～350kPa)在经过滤后输送到发动机缸盖进气道处，并按实际需要以雾状喷出，在进气门打开时供入气缸（有些发动机采用直接喷入气缸内）.
汽油发动机燃油供给系统由油箱、燃油泵总成、燃油滤清器、油管、燃油分配管、喷油器、油压调节器、脉动阻尼器等组成.

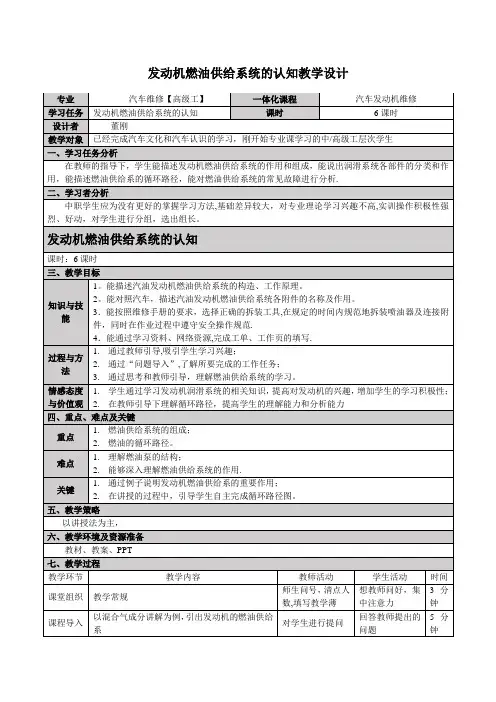

发动机燃油供给系统的认知教学设计
专业
汽车维修【高级工】
一体化课程
汽车发动机维修
学习任务
发动机燃油供给系统的认知
课时
6课时
设计者
董刚
教学对象

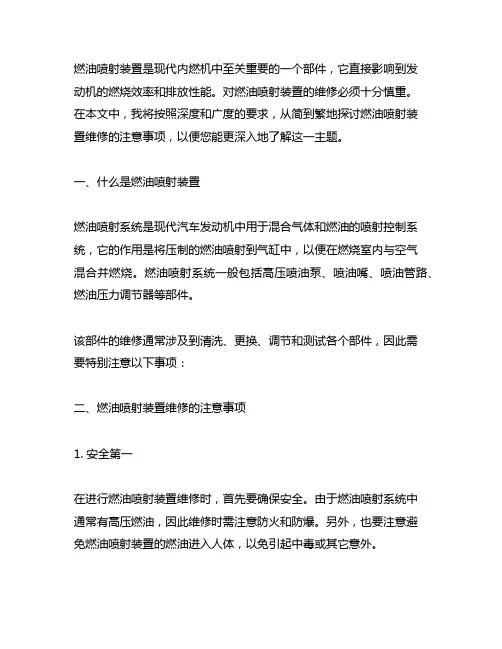

试述燃油喷射装置维修的注意事项
燃油喷射装置是现代内燃机中至关重要的一个部件，它直接影响到发动机的燃烧效率和排放性能。
对燃油喷射装置的维修必须十分慎重。
在本文中，我将按照深度和广度的要求，从简到繁地探讨燃油喷射装置维修的注意事项，以便您能更深入地了解这一主题。
一、什么是燃油喷射装置燃油喷射系统是现代汽车发动机中用于混合气体和燃油的喷射控制系统，它的作用是将压制的燃油喷射到气缸中，以便在燃烧室内与空气混合并燃烧。
燃油喷射系统一般包括高压喷油泵、喷油嘴、喷油管路、燃油压力调节器等部件。
该部件的维修通常涉及到清洗、更换、调节和测试各个部件，因此需要特别注意以下事项：二、燃油喷射装置维修的注意事项1. 安全第一在进行燃油喷射装置维修时，首先要确保安全。
由于燃油喷射系统中通常有高压燃油，因此维修时需注意防火和防爆。
另外，也要注意避免燃油喷射装置的燃油进入人体，以免引起中毒或其它意外。
2. 检查并遵循相关规定在进行燃油喷射装置的维修时，务必要认真检查并遵循相关的技术规范和操作手册。
这包括了解维修过程中可能出现的问题、解决方法和安全注意事项。
3. 注意维修工具的选择和使用对于燃油喷射装置的维修，需要使用专门的维修工具，如喷油器拔出工具、喷油嘴清洗工具、压力表等。
选用适当的工具并正确使用可以最大限度地减少对装置的损坏，也可以保护维修人员的安全。
4. 清洁与维护燃油喷射装置的维修通常需要进行清洗和维护。
清洁工作主要包括清洗喷油嘴、喷油泵和喷油管路等部件，以确保其通畅和工作正常。
维护工作主要包括更换老化的密封圈、检查管路是否有松动、并对燃油压力进行必要的调节。
5. 注意测试和调试在燃油喷射装置维修后，需要进行相关的测试和调试工作。
这包括进行喷油器的喷雾测试、燃油泵的压力测试、以及整个系统的调试。
测试和调试的目的是确保喷油装置工作正常，燃油混合气体的量和质都符合要求。
三、总结与回顾在本文中，我们从燃油喷射装置的基本原理出发，逐步探讨了燃油喷射装置维修的注意事项。
浅谈汽车电动燃油泵的故障检测及排除
E ＯＣＣＵＰＡＴＩＯＮ2012 05150实践与探索XPLORATION浅谈汽车电动燃油泵的故障检测及排除文／黄道崇在现代轿车中采用各种不同的汽油喷射系统，它们的供油方式各有所不同，但都必须安装电动燃油泵。
它的主要功能是供给燃油系统足够的、有一定压力的燃油。
一、汽车电动燃油泵的构造汽车燃油泵由泵体、永磁电动机和外壳三部分所组成 如图1所示。
二、电动燃油泵出现故障造成的影响汽车电动燃油泵是燃料供给系统的重要组成部份，当它出现故障时会直接影响发动机的正常工作。
由于电动燃油泵的故障，可能出现混合气过浓，过稀或不供油的情况，受此影响，发动机会发生以下一些故障现象：发动机不能启动，发动机怠速不稳，发动机启动后熄火，发动机加速不良，发动机耗油量过高，发动机达不到最大功率。
三、电动燃油泵的故障检查１．供油系统的检修（1）进行燃油压力测试。
（2）燃油压力测试情况及供油系统故障对策见下表。
现象可能原因对策●燃油压力太低●引擎加速后燃油压力下降●回油管没有油压燃油滤清器阻塞更换燃油滤清器由于油压调整器的阀座或弹簧不良，导致燃油泄漏到回油侧更换油压调节器燃油泵油压太低更换燃油泵●油压太高油压调节器阀门损坏更换油压调节器回油管阻塞清洁或更换回油管●油压调节器的真空软管拆下及没拆下时，燃油压力并未改变真空软管破损或真空接头阻塞更换真空软管或清洁真空接头●引擎熄火后油压逐渐下降喷油嘴漏油更换喷油嘴油压调节器阀座漏油更换油压调节器●引擎熄火后油压迅速下降燃油泵之止回阀保持常开更换燃油泵２．电动燃油泵控制线路的测试与诊断步骤见图2。
检查故障现象检查引擎-ECU 与燃油泵继电器之间的电线束， 必要时则修理之测量引擎—ECU 接头B-71 拆下接头，测量电线束侧8号端子与搭铁之间的电压（点火开关：on OK ：电瓶电压检查下列接头：B-71检查故障现象更换引擎-ECU检查点火开关（参考GROUP54-点火开关）检查下列接头： B-62测量燃油泵继电器接头B-62拆下接头，测量电线束侧4号端子与搭铁之间的电压（点火开关：on ） Ok ：电瓶电压检查下列接头： B-14检查燃油泵继电器与点火开关之间的电线束检查故障现象OKOKOKOKOKOKNG NGNGNGNGNGNG NG修理修理修理修理图2四、电动燃油泵故障检修案例一台东南富利卡DN6440Ⅲ，配用三菱发动机，加油不启动，动力不足，在早上点火状况良好，但一段时间后故障现象明显，停车一段时间，发动机状况又有所改善。
汽车机械基础(教案)
汽车机械基础(教案)章节一：汽车概述教学目标：了解汽车的定义、发展历程和基本分类。
教学内容：汽车的定义、汽车的发明与发展、汽车的分类。
教学方法：采用讲解、图片展示和视频播放等方式进行教学。
章节二：发动机原理与结构教学目标：了解发动机的定义、工作原理和主要结构。
教学内容：发动机的定义、工作原理、主要结构、发动机的分类。
教学方法：采用讲解、图片展示和视频播放等方式进行教学。
章节三：汽车传动系统教学目标：了解汽车传动系统的定义、作用和主要结构。
教学内容：汽车传动系统的定义、作用、主要结构、传动系统的分类。
教学方法：采用讲解、图片展示和视频播放等方式进行教学。
章节四：汽车制动系统教学目标：了解汽车制动系统的定义、作用和主要结构。
教学内容：汽车制动系统的定义、作用、主要结构、制动系统的分类。
教学方法：采用讲解、图片展示和视频播放等方式进行教学。
章节五：汽车电气系统教学目标：了解汽车电气系统的定义、作用和主要结构。
教学内容：汽车电气系统的定义、作用、主要结构、电气系统的分类。
教学方法：采用讲解、图片展示和视频播放等方式进行教学。
章节六：汽车悬挂系统教学目标：理解汽车悬挂系统的功能、重要性以及常见类型。
教学内容：悬挂系统的功能、重要性、弹簧和减震器的类型、悬挂系统的调整和维护。
教学方法：结合实物展示、模拟图解和实际操作演示进行教学。
章节七：汽车轮胎与车轮教学目标：掌握轮胎的结构、功能和磨损规律，了解车轮的基本知识。
教学内容：轮胎的结构、功能、磨损规律、车轮的构造和轮胎的更换与维护。
教学方法：利用轮胎模型、视频和实操演练进行教学。
章节八：汽车冷却系统教学目标：了解汽车冷却系统的作用、结构和常见冷却液的性质。
教学内容：冷却系统的作用、主要组成部分（如水泵、散热器、冷却液）、冷却液的选择和使用注意事项。
教学方法：通过图解、视频和冷却系统模型进行教学。
章节九：汽车燃油系统教学目标：认识汽车燃油系统的基本组成部分和工作原理。
汽车燃油供给系教案
汽车燃油供给系教案第一章：汽车燃油供给系统概述1.1 教学目标了解汽车燃油供给系统的作用和组成掌握燃油供给系统的基本工作原理1.2 教学内容汽车燃油供给系统的作用燃油供给系统的组成：燃油箱、燃油泵、燃油滤清器、燃油分配器、喷油嘴等燃油供给系统的工作原理1.3 教学方法采用讲解和演示相结合的方式进行教学使用图片和示意图帮助学生理解燃油供给系统的组成和工作原理1.4 教学评估通过小组讨论和问答方式评估学生对燃油供给系统的基本理解第二章：燃油泵的检修2.1 教学目标了解燃油泵的作用和类型掌握燃油泵的检修方法和注意事项2.2 教学内容燃油泵的作用和类型：机械式燃油泵和电子式燃油泵燃油泵的检修方法：拆卸、检查、清洁、更换燃油泵的注意事项：安全操作、正确选择燃油泵2.3 教学方法采用讲解和实践相结合的方式进行教学使用实物和示范操作帮助学生理解和掌握燃油泵的检修方法2.4 教学评估通过实际操作和问答方式评估学生对燃油泵检修方法和注意事项的掌握程度第三章：燃油滤清器的更换3.1 教学目标了解燃油滤清器的作用和更换的重要性掌握燃油滤清器的更换方法和注意事项3.2 教学内容燃油滤清器的作用：过滤燃油中的杂质和污物燃油滤清器的更换方法：拆卸、更换、安装燃油滤清器的注意事项：选择合适的燃油滤清器、安全操作3.3 教学方法采用讲解和实践相结合的方式进行教学使用实物和示范操作帮助学生理解和掌握燃油滤清器的更换方法3.4 教学评估通过实际操作和问答方式评估学生对燃油滤清器更换方法和注意事项的掌握程度第四章：燃油分配器的检修4.1 教学目标了解燃油分配器的作用和结构掌握燃油分配器的检修方法和注意事项4.2 教学内容燃油分配器的作用：将燃油分配到各个喷油嘴燃油分配器的结构：燃油分配器本体、喷油嘴、燃油管等燃油分配器的检修方法：检查、清洁、更换燃油分配器的注意事项：安全操作、正确选择燃油分配器4.3 教学方法采用讲解和实践相结合的方式进行教学使用实物和示范操作帮助学生理解和掌握燃油分配器的检修方法4.4 教学评估通过实际操作和问答方式评估学生对燃油分配器检修方法和注意事项的掌握程度第五章：喷油嘴的清洗和更换5.1 教学目标了解喷油嘴的作用和重要性掌握喷油嘴的清洗和更换方法5.2 教学内容喷油嘴的作用：将燃油雾化并喷射到发动机燃烧室内喷油嘴的重要性：影响发动机的性能和排放喷油嘴的清洗方法：超声波清洗、化学清洗喷油嘴的更换方法：拆卸、更换、安装5.3 教学方法采用讲解和实践相结合的方式进行教学使用实物和示范操作帮助学生理解和掌握喷油嘴的清洗和更换方法5.4 教学评估通过实际操作和问答方式评估学生对喷油嘴清洗和更换方法的掌握程度第六章：燃油供给系统的故障诊断与排除6.1 教学目标了解燃油供给系统的常见故障现象掌握燃油供给系统故障的诊断与排除方法6.2 教学内容燃油供给系统的常见故障现象：发动机启动困难、油耗增加、动力下降等故障诊断与排除方法：视听诊断、故障码读取、实际操作诊断故障诊断工具：诊断仪、万用表、示波器等6.3 教学方法采用讲解和实际操作相结合的方式进行教学使用实际案例和示范操作帮助学生理解和掌握故障诊断与排除方法6.4 教学评估通过实际操作和问答方式评估学生对燃油供给系统故障诊断与排除方法的掌握程度第七章：燃油供给系统的维护与保养7.1 教学目标了解燃油供给系统的维护与保养的重要性掌握燃油供给系统维护与保养的方法7.2 教学内容燃油供给系统的维护与保养的重要性：延长发动机寿命、保证发动机性能维护与保养的方法：定期更换燃油滤清器、检查燃油泵和喷油嘴等维护与保养的工具：扳手、螺丝刀、专业维护工具等7.3 教学方法采用讲解和实践相结合的方式进行教学使用实物和示范操作帮助学生理解和掌握维护与保养的方法7.4 教学评估通过实际操作和问答方式评估学生对燃油供给系统维护与保养方法的掌握程度第八章：燃油供给系统的节能与环保8.1 教学目标了解燃油供给系统在节能与环保方面的意义掌握燃油供给系统节能与环保的措施8.2 教学内容燃油供给系统在节能与环保方面的意义：降低油耗、减少尾气排放节能与环保的措施：提高燃油利用率、使用清洁能源、减少污染物的排放节能与环保的相关政策：国家相关政策介绍8.3 教学方法采用讲解和讨论相结合的方式进行教学使用图片和示意图帮助学生理解节能与环保的意义和措施8.4 教学评估通过小组讨论和问答方式评估学生对燃油供给系统节能与环保意义的理解和掌握程度第九章：燃油供给系统的实例分析9.1 教学目标了解燃油供给系统的实际应用案例掌握燃油供给系统故障的解决方法9.2 教学内容燃油供给系统的实际应用案例：不同车型燃油供给系统的结构与工作原理故障的解决方法：故障诊断、排除、维修案例分析：针对具体车型进行燃油供给系统故障的实例分析9.3 教学方法采用案例分析和实际操作相结合的方式进行教学使用实物和示范操作帮助学生理解和掌握实例分析的方法9.4 教学评估通过实际操作和问答方式评估学生对燃油供给系统实例分析方法的掌握程度第十章：燃油供给系统的未来发展趋势10.1 教学目标了解燃油供给系统的未来发展趋势掌握新型燃油供给系统的技术特点10.2 教学内容燃油供给系统的未来发展趋势：电气化、智能化、高效节能新型燃油供给系统的技术特点：电子控制燃油喷射系统、直喷技术、混合动力系统未来发展趋势的影响：对汽车行业、环境、消费者等方面的影响10.3 教学方法采用讲解和讨论相结合的方式进行教学使用图片和示意图帮助学生理解未来发展趋势和新型技术特点10.4 教学评估通过小组讨论和问答方式评估学生对燃油供给系统未来发展趋势的理解和掌握程度重点和难点解析重点环节一：燃油供给系统的作用和组成需要重点关注的原因：理解燃油供给系统的基本作用和组成是学习后续章节的基础。
汽车发动机燃油供给系统
滚柱式 涡轮式 转子式 侧槽式
1）滚柱泵 滚柱泵由转子、滚柱和泵套组成。转子偏心地置于泵套内，燃油泵的电动机带 动转子运转时，由于离心力的作用使滚柱向外侧移动而与泵套内壁接触，这样 ，由转子、滚柱和泵套围成的腔室将随转子的转动而产生容积大小变化，在容 积由小变大一侧燃油被吸入，在容积由大变小的一侧燃油被压出。
单向出油阀
作用： 阻止燃油倒流，保持系统内具有一定的残余压力，便于下次起动。
燃料泵工作时
燃料泵停止工作时
涡轮泵以完全不同于前两种泵的方式工作，泵的燃油输送和压力 升高完全是由液体分子之间动量转换实现的。涡轮泵的特点是燃油输 出脉动小，其结构非常简单，如图5.14所示。当叶轮与电动机一起转 动时，由于转子的外圆有很多齿槽，在其前后利用摩擦而产生压力差 ，重复运转则泵内产生涡流而使压力上升，由泵室输出。这种泵由于 使用薄型叶轮，所需转矩较小，可靠性高。此外由于不需消声器，故 可小型化，因此这种燃油泵被广泛用于多种车型上。
喷油嘴本身是一个常闭阀 (常闭阀 的意思是当没有输入控制讯号时，阀 门一直处于关闭状态；而常开阀则是 当没有输入控制讯号时，阀门一直处 于开启状态)，由一个阀针上下运动来 控制阀的开闭。当ECU下达喷油指令 时，其电压讯号会使电流流经喷油嘴 内的线圈，产生磁场来把阀针吸起， 让阀门开启好使油料能自喷油孔喷出。
（3）电动汽油泵
电动汽油泵是汽车配件行业的专业术语。是电喷汽车燃油喷射系统的基本组成之一。作用是 把燃油从燃油箱中吸出、加压后输送到供油管中，和燃油压力调节器配合建立一定的燃油压力。
作用：EFI系统提供具有一定压力的燃油，电动燃油泵的电动机和燃油泵制成
一体，密封在同一壳体内
分类：
根据安装位置不同可分为： 内置式：安装在油箱中，不易气阻，噪声小，应用较广。 外置式：串连在油箱外面，噪声大，易气阻，应用较少。（淘汰）
燃油供给系统基础知识
课后作业
1、燃油供给系统的功用是什么？ 2、燃油供给系统的组成有哪些？ 3、汽油喷射系统的分类有哪些？
二、燃油供给系统的组成
2、油压调节装置：
主要是燃油压力调节器，它根据发动机负荷变化，调整油轨内燃油压力，提 高燃油供给精度，满足发动机不同工况下需要。
二、燃油供给系统的组成
3、燃油控制线路：
燃油泵控制方式很多，常见的有ECU控制燃油泵继电器和ECU直接 控制 燃油泵两种；
喷油器是个电磁开关，电磁线圈有电压驱动和电流驱动两种方式控制阀 门动作。
３、按喷射时间分类： （1）同时喷射：将各缸喷油器并联，所有喷油器由电脑的同一个指令控制，
同时喷射，同时断油； （２）分组喷射：将各缸喷油器分成几组，同一组喷油器同时喷油或断油； （３）顺序喷射：喷油器由电脑分别控制，按发动机各缸的工作顺序喷油。
注：目前我们的汽车基本都是间歇喷射。
三、汽油喷射系统分类
电控发动机原理与维修
——冷却系统
——燃油供给系统基础知识
前言
汽油机燃料供给系统分为两大类：化油器式燃 料供给系统和汽油喷射式燃料供给系统。现在的汽 车已经淘汰了化油器式，全部采用汽油喷射式燃料 供给系统。
燃油供给系统基础知识
燃油供给系统的功用 燃油供给系统的组成 汽油喷射系统的分类
ቤተ መጻሕፍቲ ባይዱ
主讲人：
3课时
三、汽油喷射系统分类
１、按喷射位置分类：
（１）缸内喷射：缸内喷射是将高压燃油直接 喷射到气缸内；
（２）缸外喷射：缸外喷射系统分进气管喷射 和进气道喷射
注：缸内喷射又分单点喷射和多 点喷射，现在的车基本都是多点 喷射。
三、汽油喷射系统分类
２、按喷射的连续性分类：
电动燃油泵基础知识-燃油泵结构介绍
一、油泵在汽车上的位置作用 二、油泵的结构、工作原理 三、燃油泵的开发流程 四、燃油泵常见失效模式分析
一、电动燃油泵在汽车上的位置作用
1、位置：现代电喷轿车的燃油泵一般布置在燃油箱中。少数汽车（灵活燃料）的冷启动系统油泵布 置在油箱外面。 2、作用：将燃油从油箱中泵出，经过管路以及燃油滤清器，进入发动机中燃烧。
二、油泵的结构、工作原理
目前奇瑞车型的燃油泵总成一般由以下的 部件构成：直流电机泵芯以及固定支架、 初滤、 储油筒、储油筒单向阀、jet pump、导杆 弹簧机构、油位传感器、安装法兰、燃油 输送管、线 束等
各部件功用：
1）泵芯、初滤 在EMS的控制下向发动机提供各种工况下的、足够的燃油；向油泵内部jet pump提供足够 的驱动力，向储油筒充油，保证泵芯有燃油进行冷却和在上下坡时能持续一定时间的供油。
四、燃油泵常见失效模式分析
以上的因素中，传感器受劣质油品而影响阻值输出是主要原因。
劣质油品对传感器的影响体现在： 1）油品里面的硫与传感器触点或者导带上的金属成份在高温、通电的情况下发生化学反应， 生产化学物（如硫化银），从而导致阻值变大； 2）燃油中的胶质长时间粘附在传感器上，阻值增大； 3）传感器触点和导带之间有油膜，产生附件电阻； 4）传感器上的铜导线与燃油中的硫发生化学反应，阻值变大。 以上的因素都会使得传感器输出阻值偏大，从而导致在满油位点时阻值偏大，仪表指针指不到满。 解决方法： 1）油品日益恶劣, 增加传感器中贵金属的比例能提高耐腐蚀性能，但往往带来成本的大幅增 加，目前我们只能使用镀金的双触点方案； 2）使用非接触式的传感器，成本可能会略有上升，但目前国内还未有成熟的供应商； 3）对于油品的胶质和油膜，也无有效办法，只能适当加大传感器压紧力来缓解； 4）取消所有的铜线，采用单边桥接双触点结构的传感器。
汽车油箱油泵工作原理
汽车油箱油泵工作原理
汽车油箱油泵主要是通过工作原理将汽车燃油从油箱输送到发动机，供给燃烧所需。
油泵通常位于油箱内部，并与发动机相连接。
它采用电动泵或机械泵的方式，运作期间将燃油泵送至发动机。
首先，当引擎启动或工作时，燃油泵被激活。
在机械泵的情况下，通常由发动机驱动，而电动泵则通过连接到车辆电力系统来运转。
油泵内部有一个吸入管和一个泵出口。
吸入管部分下沉到油箱的低点，以使吸入口始终处于燃油层中。
接下来，当油泵运作时，泵的动力将燃油从油箱中抽入泵体内。
然后，油泵将吸入的燃油经过压力调节器处理，并通过输出管路输送至发动机。
压力调节器通常位于油泵与发动机之间，用于控制由泵产生的燃油压力。
一旦压力达到设定值，调节器会阻止过多的燃油进入发动机，并将多余的燃油回流至油箱中。
总之，汽车油箱油泵通过利用机械泵或电动泵的工作原理，将燃油从油箱吸入，并通过输出管路输送至发动机，以满足发动机燃烧所需的燃料供应。
燃油供给系统教案
燃油供给系统教案第一章：燃油供给系统概述教学目标：1. 了解燃油供给系统的作用和组成。
2. 掌握燃油供给系统的基本工作原理。
教学内容：1. 介绍燃油供给系统的主要功能，包括提供燃油、喷射燃油、调节燃油量等。
2. 讲解燃油供给系统的组成部分，包括燃油箱、燃油泵、燃油滤清器、燃油喷射器等。
3. 阐述燃油供给系统的工作原理，包括燃油的储存、输送、过滤和喷射过程。
教学活动：1. 引导学生思考燃油供给系统的作用和重要性。
2. 组织学生参观燃油供给系统的实物展示。
3. 通过示例图和模型，讲解燃油供给系统的组成部分和工作原理。
第二章：燃油泵教学目标：1. 了解燃油泵的作用和类型。
2. 掌握燃油泵的工作原理和维护方法。
教学内容：1. 讲解燃油泵的主要功能，提供燃油的压力和流量。
2. 介绍燃油泵的类型，包括机械式燃油泵和电子式燃油泵。
3. 阐述燃油泵的工作原理，包括燃油泵的启动、运行和停止过程。
4. 讲解燃油泵的维护方法，包括清洁、检查和更换燃油泵。
教学活动：1. 引导学生思考燃油泵的作用和重要性。
2. 通过示例图和模型，讲解燃油泵的类型和工作原理。
3. 组织学生进行燃油泵的维护实践操作。
第三章：燃油滤清器教学目标：1. 了解燃油滤清器的作用和类型。
2. 掌握燃油滤清器的清洁和更换方法。
教学内容：1. 讲解燃油滤清器的主要功能，包括过滤燃油中的杂质和颗粒。
2. 介绍燃油滤清器的类型，包括纸质滤清器和合成材料滤清器。
3. 阐述燃油滤清器的清洁和更换方法，包括拆卸滤清器、清洗滤纸或滤网、安装滤清器等。
教学活动：1. 引导学生思考燃油滤清器的作用和重要性。
2. 通过示例图和模型，讲解燃油滤清器的类型和清洁更换方法。
3. 组织学生进行燃油滤清器的清洁更换实践操作。
第四章：燃油喷射器教学目标：1. 了解燃油喷射器的作用和类型。
2. 掌握燃油喷射器的调节和维护方法。
教学内容：1. 讲解燃油喷射器的主要功能，包括将燃油喷射到发动机燃烧室内。
汽车基础知识-燃油系统
燃油泵将燃油加压后通过燃油 管路输送到喷油嘴，以满足发
动机的需求。
燃油泵的效率和可靠性对发动 机的性能和燃油经济性有很大
影响。
燃油滤清器
燃油滤清器是燃油系统中的过滤装置， 用于清除燃油中的杂质和颗粒物，保 护燃油泵和喷油嘴不受损伤。
滤清器内部装有过滤材料，能够捕捉 到微小的杂质和颗粒物，防止其进入 发动机。
喷油嘴的工作原理是通过控制 电磁阀的开闭来调节针阀的运 动，从而控制燃油的喷射。
喷油嘴的性能直接影响发动机 的燃烧效率、动力和经济性。
燃油管路
燃油管路是燃油系统中的输 送管道，用于连接各个部件 并输送燃油。
燃油管路应保持清洁、无泄 漏、无变形或损坏，以确保 燃油的正常输送。
燃油管路通常由耐油性好的 塑料或金属制成，具有足够 的强度和耐久性。
喷油量调节
喷油嘴根据发动机的工况和需求调节喷油量，以满足发动机的动力需求和排放 标准。
防止燃油蒸发和泄漏
防止燃油蒸发
燃油系统中的碳罐能够吸收燃油中的蒸气，防止蒸气进入大气中，从而减少空气 污染。
防止泄漏
燃油系统的密封性能良好，能够确保燃油不泄漏，同时防止外部杂质进入系统内 部。
04
燃油系统的维护与保养
检查喷油嘴和燃油滤清器，清洁或更换滤清器， 以确保油压正常。
喷油嘴堵塞或漏油
总结词
喷油嘴堵塞会导致发动机运 转不平稳、加速缓慢或功率 下降。
详细描述
总结词
详细描述
拆下喷油嘴进行清洗，或使 用喷油嘴清洗机进行清洗。 如果清洗后仍无法解决问题， 可能需要更换喷油嘴。
喷油嘴漏油可能导致机油和 燃油混合，影响发动机性能。
在某些车型中，燃油管路还 起到为燃油泵供电的作用。
汽车燃油泵相关项目投资计划书
汽车燃油泵相关项目投资计划书目录概论 (4)一、行业前景及市场预测 (4)(一)、行业基本情况 (4)(二)、市场分析 (6)二、技术方案 (7)(一)、企业技术研发分析 (7)(二)、汽车燃油泵项目技术工艺分析 (8)(三)、汽车燃油泵项目技术流程 (10)(四)、设备选型方案 (12)三、产品方案与建设规划 (13)(一)、汽车燃油泵项目场地规模 (13)(二)、产能规模 (13)(三)、产品规划方案及生产纲领 (13)四、汽车燃油泵项目选址方案 (14)(一)、汽车燃油泵项目选址原则 (14)(二)、建设区基本情况 (14)(三)、产业发展方向 (15)(四)、汽车燃油泵项目选址综合评价 (17)五、原材料及成品管理 (18)(一)、汽车燃油泵项目建设期原辅材料供应情况 (18)(二)、汽车燃油泵项目运营期原辅材料供应及质量管理 (18)六、劳动安全评价 (20)(一)、设计依据 (20)(二)、主要防范措施 (22)(三)、劳动安全预期效果评价 (24)七、经济效益分析 (24)(一)、基本假设及基础参数选取 (24)(二)、经济评价财务测算 (25)(三)、汽车燃油泵项目盈利能力分析 (27)(四)、财务生存能力分析 (28)(五)、偿债能力分析 (29)(六)、经济评价结论 (30)八、环境保护分析 (31)(一)、环境保护综述 (31)(二)、施工期环境影响分析 (32)(三)、营运期环境影响分析 (34)(四)、综合评价 (35)九、汽车燃油泵项目规划进度 (36)(一)、汽车燃油泵项目进度安排 (36)(二)、汽车燃油泵项目实施保障措施 (37)十、投资估算 (37)(一)、投资估算的编制说明 (37)(二)、建设投资估算 (39)(三)、建设期利息 (39)(四)、流动资金 (40)(五)、汽车燃油泵项目总投资 (41)(六)、资金筹措与投资计划 (42)十一、汽车燃油泵项目建设单位 (42)(一)、汽车燃油泵项目承办单位基本情况 (42)(二)、公司经济效益分析 (43)十二、汽车燃油泵项目工程方案 (44)(一)、建筑工程设计原则 (44)(二)、土建工程设计年限及安全等级 (45)(三)、建筑工程设计总体要求 (46)(四)、土建工程建设指标 (46)十三、管理团队 (47)(一)、1 管理层简介 (47)(二)、组织结构 (48)(三)、岗位职责 (49)十四、建设规模 (51)(一)、产品规划 (51)(二)、建设规模 (52)概论首先，我们衷心感谢您对我们的关注和信任。
燃油泵的原理
燃油泵的原理
燃油泵是一种用于将燃油从燃油箱输送到发动机燃烧室的设备。
它的工作原理是利用泵的运转将燃油从燃油箱中抽出，然后通过管道输送到发动机燃烧室。
燃油泵通常由一个驱动装置和一个泵单元组成。
驱动装置可以是一个电动机、一个机械架设或者是发动机本身。
泵单元则是负责产生压力，将燃油从燃油箱中抽出并输送到燃烧室中。
泵单元一般包括一个或多个活塞或叶轮，通过不断地运动来产生压力。
工作时，驱动装置会启动，提供动力使得泵单元开始运转。
泵单元会产生压力，使得燃油从燃油箱中被抽出。
在抽出燃油的同时，泵单元也会将燃油压缩，并通过管道输送到燃烧室中。
在燃油进入燃烧室后，它会与空气混合并在发动机中燃烧，从而产生能量和推动力。
总的来说，燃油泵的工作原理是通过一个驱动装置驱动泵单元，产生压力将燃油从燃油箱抽出并输送到发动机燃烧室中。
这种装置在现代的内燃机中起到了至关重要的作用，确保发动机正常运转。
TSA-1汽车基础
差速器
TSA-1汽车基础
LSD-----防滑差速器
TSA-1汽车基础
传动轴,万向节
TSA-1汽车基础
驱动轴
TSA-1汽车基础
底盘
TSA-1汽车基础
底盘---悬架
TSA-1汽车基础
底盘-----悬架-----弹簧
TSA-1汽车基础
底盘-----悬架-----减振器
TSA-1汽车基础
底盘-----悬架-----减振器类型
1,油底壳 2,机油粗滤器 3,机油泵 4,机油尺（液位尺） 5,机油压力开关 6,机油滤清器
TSA-1汽车基础
作用: 润滑 冷却 清洗 密封
润滑系统----机油
API （美国石油研究院） 按性能分类
SAE （汽车工程师学会） 按粘度分类
TSA-1汽车冬基季础应使用粘度比较低的机油
润滑系统----机油
部分打滑
严重打滑
完全打滑
TSA-1汽车基础
SRS(辅助约束系统)空气囊
TSA-1汽车基础
SRS空气囊
TSA-1汽车基础
涂装
TSA-1汽车基础
涂装
TSA-1汽车基础
汽车玻璃
TSA-1汽车基础
座椅安全带
TSA-1汽车基础
座椅安全带--------ELR（紧急锁止 回缩器）
TSA-1汽车基础
1,单向阀 2, 滤芯 3,壳体 4,溢流阀
TSA-1汽车基础
润滑系统-----机油警告灯
1,油压力开关 2,组合仪表 3,油压警告灯
TSA-1汽车基础
发动机辅助系统——冷却系统
1, 散热器 2,储液罐 3,散热器盖 4,冷却风扇 5,水泵 6,恒温器
TSA-1汽车基础
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
26
泵芯、管路路、调压阀
泵芯
… … …
…
6
3、如何实现该功能？
How dose It implement this function? 1.桶里得有油
2.桶里的油不能漏了
3.桶得塞到油箱里
伞阀
储油桶
7
3、如何实现该功能？
How dose It implement this function? 1.泵芯得吸得到油
21
11、爆炸图
Explosion diagram
22
12、还有别的要求么？
Are there any other requirements?
1.流量 2.压力 3.电流 4.泄漏安全 5.电磁干扰 6.噪音干扰
1.耐温度 2.耐油品 3.耐气压 4.耐振动 5.耐冲击 6.耐久
附：图文没有一定的对应关系，仅作为参考。
1.桶里的油吸完了咋 燃
办？
油
箱
2.得有进有出，可持 续发展
管接头
3.储油桶的真正用途 ②
衍射泵
波纹管 燃油泵
10
3、如何实现该功能？
How dose It implement this function? 1.压力我承包了 2.大家都别漏了
11
3、如何实现该功能？
How dose It implement this function? 1.哎，兄弟，该加油了
燃油泵基础知识
Products knowledge
Prepared By：Jack
豪⻋车来袭
附：图文文没有一一定的对应关系，仅作为参考。
2
没我你能跑？
附：图文文没有一一定的对应关系，仅作为参考。
3
1、我们的产品是什什么？
What are our products?
附：图文文没有一一定的对应关系，仅作为参考。
18
8、能量量怎么传递、转换？
How is energy delivered? 1.电。 2.直流、交流傻 傻分不清楚。
19
9、双阀兄弟
Valve brothers 1.停车时我保证压力不要太低。 2.开车时我保证压力不要太高。
20
10、这顶帽子子亮闪闪
The hat is shining. 1.防辐射。 1.其实是怕自己伤害你们。
耗）
泵出燃油量量要足足，燃油压力力力要够
汽⻋车⻓长时间停⻋车后首首 短时间内泵油量量要足足，减压时间要
次启动①
短
汽⻋车⻓长时间停⻋车后首首 次启动②
电瓶供电量量不不足足时，泵油量量要足足够
汽⻋车连续行行行驶
…
汽⻋车⻓长时间行行行驶
…
加不不同的燃油
…
不不能把油喷到不不需要
…
主要关联部件 泵芯、管路路、调压阀 泵芯、管路路、调压阀
23
13、怎么去满足足？---思考
How to meet them?
需求 流量 压力 电流 泄漏安全 电磁干扰 噪音干扰 耐温度 耐油品 耐气压 耐振动 耐冲击 耐久
实现方式
与我工作的关联
24
14、高高阶课题拓拓展 More advanced knowledge .
1.燃油泵EMC基础梳理 2.燃油泵NVH知识梳理 3.燃油泵实验设计梳理 4.燃油泵周边（燃油系统）梳理
2.我很准的 3.你得有地方让我住
12
3、如何实现该功能？
How dose It implement this function? 1.大家挤一起能不能有 点规矩，撞坏了可不好
13
3、如何实现该功能？
How dose It implement this function?
1. 咱也不能乱窜
2. 油箱变高了？又变矮 了？
怎么搞？
14
4、爆炸图
Explosion diagram
15
5、动力力力来源
Power source
说 到 底 ， 我 干 活 最 多 ！
16
6、谁在泵油？
Who is pumping oil? 1.是我一瓢一瓢往上舀 2.要干活，还不让叫
17
7、为什什么会转？
Why does it turn? 1.N极，S极，又N极，到底想怎 样，要晕了。 2.转归转，不能窜，最好别叫。
2.不能吸上来别的东西
燃油泵
粗滤器器部件
8
3、如何实现该功能？
How dose It implement this function? 1.吸上来的油得送出去
2.忘了说：要我转，得给电来自法兰盘部件 波纹管燃油泵
9
3、如何实现该功能？
How dose It implement this function?
4
2、燃油泵的功能是什什么？
what is the function of them？
5
2、燃油泵的功能是什什么？
what is the function of them？
整车需求（不同工 况）
燃油泵功能
发动机正常工工作 能够泵出燃油，并建立立燃油压力力力
极限工工况发动机能够 正常工工作（最大大油
