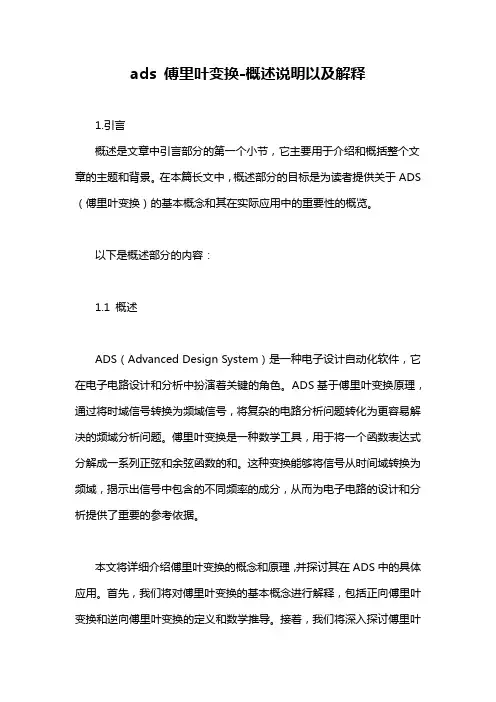

ads 傅里叶变换-概述说明以及解释

ads 傅里叶变换-概述说明以及解释1.引言概述是文章中引言部分的第一个小节,它主要用于介绍和概括整个文章的主题和背景。
在本篇长文中,概述部分的目标是为读者提供关于ADS (傅里叶变换)的基本概念和其在实际应用中的重要性的概览。
以下是概述部分的内容:1.1 概述ADS(Advanced Design System)是一种电子设计自动化软件,它在电子电路设计和分析中扮演着关键的角色。
ADS基于傅里叶变换原理,通过将时域信号转换为频域信号,将复杂的电路分析问题转化为更容易解决的频域分析问题。
傅里叶变换是一种数学工具,用于将一个函数表达式分解成一系列正弦和余弦函数的和。
这种变换能够将信号从时间域转换为频域,揭示出信号中包含的不同频率的成分,从而为电子电路的设计和分析提供了重要的参考依据。
本文将详细介绍傅里叶变换的概念和原理,并探讨其在ADS中的具体应用。
首先,我们将对傅里叶变换的基本概念进行解释,包括正向傅里叶变换和逆向傅里叶变换的定义和数学推导。
接着,我们将深入探讨傅里叶变换在电子电路设计和分析中的应用,包括滤波器设计、频率响应分析等方面。
通过这些实际案例,我们将展示ADS作为一种强大的分析工具,如何利用傅里叶变换帮助工程师们更好地设计和优化复杂的电子电路。
总之,本文旨在为读者介绍傅里叶变换在ADS中的应用以及其在电子电路设计和分析中的重要性。
通过深入理解傅里叶变换的原理和应用,我们可以更好地利用ADS这一工具,在电子领域取得更好的设计和分析效果。
接下来,我们将会详细探究傅里叶变换的概念和其在电子电路中的实际应用,以期展望傅里叶变换的未来发展。
1.2文章结构文章结构部分内容如下:1.2 文章结构本文将按照以下结构进行叙述:第一部分为引言,包括概述、文章结构和目的。
在这部分中,将介绍对于ADS(傅里叶变换)这一主题的基本了解,以及文章的整体结构和分析目的。
第二部分是正文,分为傅里叶变换的概念和傅里叶变换的应用两个部分。

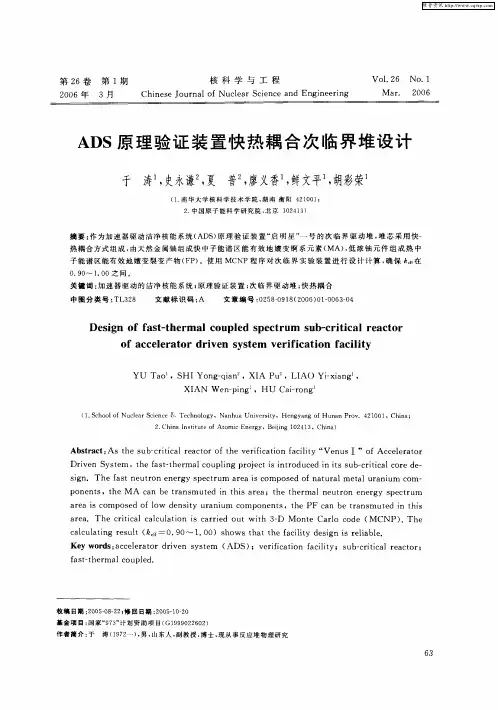

ADS原理验证装置快热耦合次临界堆设计

第 2 6卷
20 0 6年
第 1 期
3月
核 科 学 与 工 程
Ch n s o r a fNu l a ce c n g n e i g i e e J u n 1 ce rS i n e a d En i e rn o
.
2 Chn n t u eo o cEneg . iaI si t fAt mi t r y,Bejn 02 1 ,Chn i g1 4 3 i ia)
Ab ta t Ast e s b ciia e co ft ev rf ain f cl y“ n sI” o c lr t r sr c : h u —rtc 1ra tro h e i c t a i t Ve u i o i fAc ee ao
Drv n S se ie y tm,t efs—h r l o p ig p oe ti i to u e niss b c i c l o ed — h a tt e ma u l r jc s n r d c d i t u — rt a r e c n i c
sg i n. T he f s u r n e e gy s c r m r a i o p s d o a ur lm e a a i a tne t o n r pe t u a e s c m o e fn t a t lur n um o — cr n p one s, t A a e t a s u e n t s a e nt he M c n b r n m t d i hi r a; t h r a u r n e r p c r he t e m lne t o ne gy s e t um a e s c m p e O de iy ur ni m om p e s, t e PF c n b r ns u e n t s r a i o os d of1 W nst a u c on nt h a e ta m t d i hi a e . The c iia ac a i s c r id ou ih 3 D o e Ca l od ( CN P) T h ra rtc 1c lulton i a re t w t - M nt ro c e M e

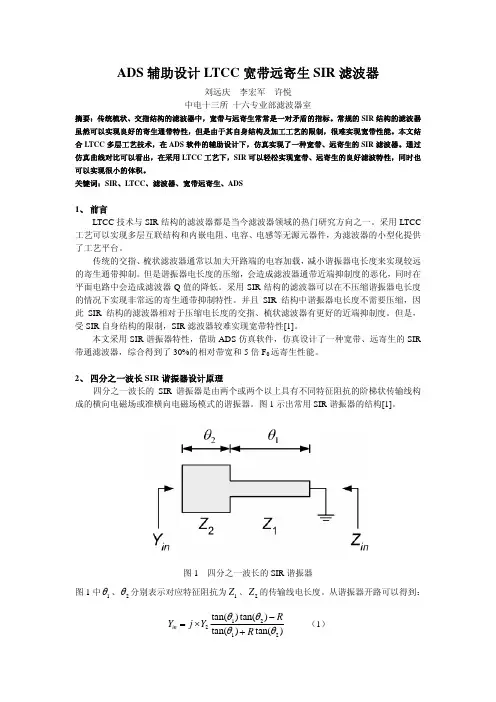

ADS 辅助设计 LTCC 宽带远寄生 SIR 滤波器

ADS 辅助设计LTCC 宽带远寄生SIR 滤波器刘远庆 李宏军 许悦中电十三所 十六专业部滤波器室摘要:传统梳状、交指结构的滤波器中,宽带与远寄生常常是一对矛盾的指标。
常规的SIR 结构的滤波器虽然可以实现良好的寄生通带特性,但是由于其自身结构及加工工艺的限制,很难实现宽带性能。
本文结合LTCC 多层工艺技术,在ADS 软件的辅助设计下,仿真实现了一种宽带、远寄生的SIR 滤波器。
通过仿真曲线对比可以看出,在采用LTCC 工艺下,SIR 可以轻松实现宽带、远寄生的良好滤波特性,同时也可以实现很小的体积。
关键词:SIR 、LTCC 、滤波器、宽带远寄生、ADS1、 前言LTCC 技术与SIR 结构的滤波器都是当今滤波器领域的热门研究方向之一。
采用LTCC 工艺可以实现多层互联结构和内嵌电阻、电容、电感等无源元器件,为滤波器的小型化提供了工艺平台。
传统的交指、梳状滤波器通常以加大开路端的电容加载,减小谐振器电长度来实现较远的寄生通带抑制。
但是谐振器电长度的压缩,会造成滤波器通带近端抑制度的恶化,同时在平面电路中会造成滤波器Q 值的降低。
采用SIR 结构的滤波器可以在不压缩谐振器电长度的情况下实现非常远的寄生通带抑制特性。
并且SIR 结构中谐振器电长度不需要压缩,因此SIR 结构的滤波器相对于压缩电长度的交指、梳状滤波器有更好的近端抑制度。
但是,受SIR 自身结构的限制,SIR 滤波器较难实现宽带特性[1]。
本文采用SIR 谐振器特性,借助ADS 仿真软件,仿真设计了一种宽带、远寄生的SIR 带通滤波器,综合得到了30%的相对带宽和5倍F 0远寄生性能。
2、 四分之一波长SIR 谐振器设计原理四分之一波长的SIR 谐振器是由两个或两个以上具有不同特征阻抗的阶梯状传输线构成的横向电磁场或准横向电磁场模式的谐振器。
图1示出常用SIR 谐振器的结构[1]。
图1 四分之一波长的SIR 谐振器图1中1θ、2θ分别表示对应特征阻抗为1Z 、2Z 的传输线电长度。

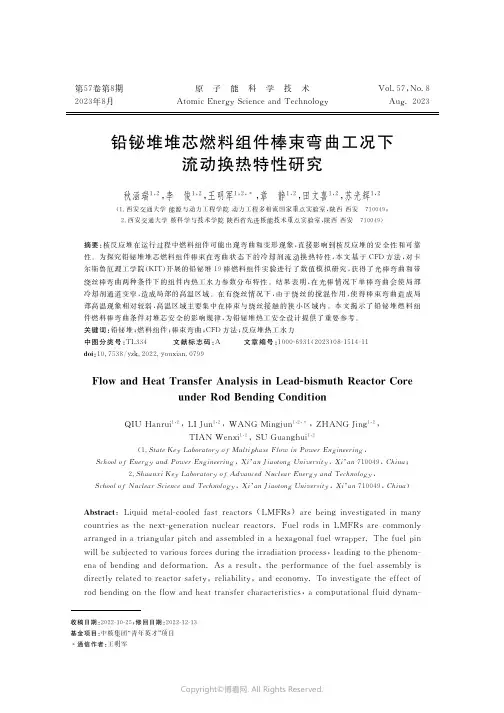

铅铋堆堆芯燃料组件棒束弯曲工况下流动换热特性研究

Copyright©博看网. All Rights Reserved.
=!=A
原 子 能 科 学 技 术 ! ! 第!"卷
本文采用 UF` 方 法 !以 )#D=** 卡 尔 斯 鲁 厄 理 工学院"PO:#P,CC, 实 验 室 进 行 的 =? 棒 带 绕丝单组件 流 动 换 热 实 验 为 研 究 对 象 !分 )==D=+* 别构建光棒和带绕丝燃料棒弯曲下单个燃料组 件的三维热 工 水 力 模 型$ 通 过 对 中 心+边 和 角 棒 弯 曲 工 况 下 的 冷 却 剂 流 场 +温 度 场 分 析 !研 究 不同弯曲工况对组件流动换热特性的影响$
收 稿 日 期 )*))D=*D)!%修 回 日 期 )*))D=)D=+ 基 金 项 目 中 核 集 团 ,青 年 英 才 -项 目 " 通 信 作 者 王 明 军
Copyright©博看网. All Rights Reserved.
第#期 ! ! 秋 涵 瑞 等 (铅 铋 堆 堆 芯 燃 料 组 件 棒 束 弯 曲 工 况 下 流 动 换 热 特 性 研 究
;:*0/(&0(!C/T</9 .3-8&D0%%&39V8W-4380-%4W "CSFZW#843\3/25/2]3W-/58-39/2 .826 0%<2-4/3W8W-;323J-D532348-/%22<0&3844380-%4W'F<3&4%9W/2 CSFZW8430%..%2&6 84482539/28-4/825<&84[/-0;8298WW3.\&39/28;3J85%28&V<3&^48[[34':;3V<3&[/2 ^/&&\3W<\R30-39-%]84/%<WV%403W9<4/25-;3/4489/8-/%2[4%03WW!&389/25-%-;3[;32%.D 328%V\329/2582993V%4.8-/%2',W843W<&-!-;3[34V%4.8203%V-;3V<3&8WW3.\&6/W 9/430-&643&8-39-%4380-%4W8V3-6!43&/8\/&/-6!82930%2%.6':%/2]3W-/58-3-;33VV30-%V 4%9\329/25%2-;3V&%^829;38--482WV340;8480-34/W-/0W!80%.[<-8-/%28&V&</99628.D
ADS在16QAM通信系统中的应用

ADS在16QAM通信系统中的应用刘少平【摘要】This paper introduces the 16QAM communication system concept, working principle, and how to use ADS software to establish the model of communication system. A system analysis is made. Such technologies in ADS are simulated as modulation signal representation, pulse shaping, channel filtering, spectrum analysis (numerical spectrum and frequency spectrum), and customized modulation to realize the communication system simulation.%介绍了16QAM通信系统的概念、工作原理以及利用ADS 软件建立通信系统模型的方法,并进行了系统分析。
在ADS中,对调制信号的表示方法、脉冲形成、通道滤波、频谱分析——数值频谱和频率频谱、客户化调制等技术进行了仿真,实现了通信系统的模拟。
【期刊名称】《电子科技》【年(卷),期】2012(025)007【总页数】4页(P99-102)【关键词】正交幅度调制;星座图;编码;比特恢复;传输信道【作者】刘少平【作者单位】陕西烽火电子股份有限公司通装研究所,陕西宝鸡721006【正文语种】中文【中图分类】TN761现代通信中,提高频谱利用率成为被关注的焦点。
近年来,随着通信业务需求的增长,寻找频谱利用率高的数字调制方式已成为数字通信系统设计、研究的主要目标之一。
正交振幅调制(Quadrature Amplitude Modulation,QAM)是一种频谱利用率很高的调制方式,其在中、大容量数字微波通信系统、有线电视网络高速数据传输、卫星通信系统等领域得到了广泛应用。
ADS强流质子LINAC束流刮束器装置设计

重复精度是测量刮束器运动稳定系统的一个非常重要的精度指标,受线性驱动 装置丝杠间隙,导轨间隙以及摩擦等特性的影响。精密丝杠选择北京的卓立汉 光精密导轨和精密丝杠,分辨率是0.16um,单向重复精度为0.1um,双向重复 精度为1um。通过在控制系统中输入理论值,测量实际值,以CF150法兰中心为 中心点,直线导轨平面为z向法面,建立坐标系,测量刀口刀法兰中心的距离, 重复测量4次得到结果如下表所示。
刮 束 器 装 置 设 计
刮束器的性能包括刀口的直线度、平行度和刀口运动的重复精度, 以及刮束板的耐热负载性能和精密控制。为满足实验对束流的要求, 刮束器可在真空度为1x10-8pa真空度下灵活运动。在0-40mm范围内 开合,并且在缝宽一定的情况下,在束流管道中心正负20mm的范围 内扫描,要求结构尽量简单、可靠,以保证良好的真空性能。
采用耐高温的钽铜复合板,表层钽厚度为4mm。刮束器要求两刮 束板刀口相互平行,在0-40mm范围内开合,并且在缝宽一定的情况 下,在束流管道中心正负20mm的范围内扫描。重复精度不得差于 0.005mm。
刮 束 器 装 置 设 计
根据滚珠丝杠驱动扭矩计算电机功率。 电机的实际驱动扭矩:T=(T1+T2)*e , T:实际驱动扭矩; T1:等速时的扭矩; T2:加速时的扭矩; e: 裕量系数。 等速时的驱动扭矩:T1=(Fa*I)/(2*3.14*n1),T1:等速驱动扭 矩kgf.mm; Fa:轴向负载; Fa=F+μmg, F:丝杠的轴向切削力N,μ:导向件综合摩擦系数,m: 移动物体重量(工作台+工件)kg,g:9.8 ; I:丝杠导程mm;
根据上述设计结构加工制造的高真空精密水冷刮束器如图所示。在束诊系统中 有水平和垂直两套刮束器来限定束流的位置,通过在刮束器上设计CF150标准 刀口法兰可以直接将刮束器安装在靶室上。
基于ADS的取样鉴相器分析

基于ADS的取样鉴相器分析李鹏亮;马伟;刘西峰【期刊名称】《电子设计工程》【年(卷),期】2015(000)006【摘要】The basic principle and the common implementations of the Sampling Phase Locked Loop are introduced. The ideal model and the actual model of the sampling phase detector are modeled based on ADS. Practical test of the sampling pulse shows that the actual model of the sampling phase detector can well simulate the operating characteristic of the sampling phase detector. The impact on the performance and the stability of the Sampling Phase Locked Phase of the match circuit and the symmetry of the sampling pulse is analyzed, and the ways to optimize the design are presented.%介绍了取样锁相环的基本原理和常见实现方式,基于ADS软件对取样鉴相器的理想电路模型和常见取样鉴相器的实际电路模型进行了仿真,实测的取样脉冲显示该电路模型可以较为准确地仿真取样鉴相器的工作特性,根据仿真结果分析了取样鉴相器匹配电路及取样脉冲对称性对取样锁相环性能和稳定性的影响,给出了优化取样锁相环设计的方法。
【总页数】4页(P53-56)【作者】李鹏亮;马伟;刘西峰【作者单位】西安空间无线电技术研究所陕西西安 710100;西安空间无线电技术研究所陕西西安 710100;西安空间无线电技术研究所陕西西安 710100【正文语种】中文【中图分类】TN74【相关文献】1.微波锁相环中取样鉴相器 [J], 鲍景富;朱君范2.五阶过取样18bit△∑ADC—AD1879的分析 [J], 骆立俊3.基于刷扫和研磨的复合式小行星取样器取样过程仿真与分析 [J], 董成成; 张军; 陆希; 黄帆; 倪江生; 黄繁章; 江朝军4.基于刷扫和研磨的复合式小行星取样器取样过程仿真与分析 [J], 董成成;张军;陆希;黄帆;倪江生;黄繁章;江朝军5.基于取样鉴相器的谐波混频低相噪PDRO设计 [J], 张君直;陈产源因版权原因,仅展示原文概要,查看原文内容请购买。
ADS流量分析系统简介

最低流量
SSO Upstream of Flowmeter
散点图手册-溢流的观察测定
Depth - Velocity Flowmeter
ROOTS
本例中的流量监测数据显示的警告标志 表明监控位置上游存在生活污水管道溢 流(SSO)。上游SSO由具有恒定流深及
液 位 ( 毫 米 )
流速的一系列过载数据点指示出来,如 此处所示。流深由溢流高度进行控制, 流速由下游污水管道的容量进行控制。
A
4
伸入管道的分节式插杆
3
4
数据的收取-整理-分析
上 海 诺 誉 环 保 科 技 有 限 公 司
原始数据
通信网络
数据分析
工程服务分析
有线传输 无线传输
实时监测&报警
数据传送
监测报告一
监测范围:居住区,医院,商场 管道类型:污水主干管
A路段一周液位与流量过程曲线图
管道直径:400mm 监测时间:8日-13日
通过环境监测署ETV第三方认证 通过美国NASA 航空操作规则标准 全球 40 多个国际性合作伙伴
150个以上永久性的监测服务客户 6000个以上流量分析项目
美国ADS流量产品及分析服务
主要产品及服务:
Flowshark 多普勒超声波流量计(下水道专用)
Profile下水道在线实时监控流量数据收集及 分析系统 (有线和无线通信) Slicer 专业流量数据分析软件 Intelliserve 在线实时远程监控预警系统
• 管道内流速、液位、总流 量、运行能力的排摸 • 流量计的种类
• 适用条件和数据的精度、 有效性测定 • 数据分公司历史
专业的污水检查、测定、服务公司 33 年的专业污水管道流量分析和检查 服务经验 研发适用于污水管道内的流速、液位在 线监控装置、数据采样、数据分析服务
加速器驱动次临界系统束流瞬态分析模型的开发

加速器驱动次临界系统束流瞬态分析模型的开发陈钊;崔大伟;石秀安【摘要】加速器驱动次临界系统利用散裂反应产生外源中子驱动次临界堆运行,具有次临界固有安全性,同时具备能谱硬、嬗变能力强等特点,被国际公认为核废料处理的最有效手段.ADS系统中外中子源由质子束流轰击散裂靶产生,束流的瞬态变化将直接引起次临界堆堆芯功率的波动,从而影响整个ADS系统的安全运行.本文在调研分析国际现有的ADS束流瞬态分析模型的基础上,提出一种新型的ADS束流瞬态分析模型.基于通用CFD程序FLUENT,通过用户自定义功能(UDF)将中子动力学模型(PKM)和燃料棒瞬态热分析模型(PTM)集成进入FLUENT软件中,完成FLUENT-ADS束流瞬态分析模型开发.采用OECD/NEA发布的ADS失束事故国际基准例题进行模型验证,关键校验参数与发布结果吻合较好,最大计算误差为5.2%,与国际同类功能的计算程序相当,模型具有一定的可信度,可满足ADS束流瞬态特性初步分析研究要求.【期刊名称】《核安全》【年(卷),期】2018(017)004【总页数】8页(P51-58)【关键词】ADS;束流瞬态;模型开发【作者】陈钊;崔大伟;石秀安【作者单位】中广核研究院有限公司,深圳518026;中广核研究院有限公司,深圳518026;中广核研究院有限公司,深圳518026【正文语种】中文【中图分类】TL99加速器驱动次临界系统(Accelerator Driven Sub-critical System, 简称ADS)利用散裂反应产生外源中子驱动次临界堆运行,具有次临界固有安全性,同时具备能谱硬、嬗变能力强等特点,是国际公认的核废料处理最有效手段之一[1,2]。
ADS系统的外源中子由质子束流轰击散裂靶产生,束流的瞬态变化将直接引起次临界堆堆芯功率的波动,从而影响整个ADS系统的安全运行[3]。
因此,开展ADS束流瞬态特性的模型分析研究对发展ADS技术,尤其是开展安全分析和安全审评工作具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第44卷第4期原子能科学技术Vol.44,No.4 2010年4月Atomic Energy Science and Technology Apr.2010ADS原理验证装置两种方案的热工水力分析刘展1,杨燕华1,刘兴民2,沈峰2(1.上海交通大学核科学与工程学院,上海200240;2.中国原子能科学研究院反应堆工程研究设计所,北京102413)摘要:加速器驱动的次临界系统(ADS)项目是“973项目”之一,旨在解决ADS的关键技术问题。
其中,“原理验证装置的设计”课题可为ADS关键技术的解决和走向工程化奠定基础。
文章就两种不同的堆芯方案陈述了ADS原理验证装置热工水力的计算,计算由初始稳态运行和瞬态及事故工况组成。
为考察两种方案的自然循环能力,选择失流事故进行瞬态分析。
对瞬态工况的严重性和两种方案的结果进行了比较,结果表明:事故工况下自然循环可足够带走堆芯余热,且方案1比方案2的安全裕度大。
关键词:加速器驱动的次临界系统;热工水力;嬗变;REL A P5程序中图分类号:T G172 文献标志码:A 文章编号:100026931(2010)0420423206Thermal2H ydraulic R esearch of Two Schemeson ADS Principle V erif ication F acilityL IU Zhan1,YAN G Yan2hua1,L IU Xing2min2,SH EN Feng2 (11School of N uclear Science and Engineering,S hanghai J iao Tong Universit y,S hanghai200240, China;21China I nstitute of A tomic Energ y,B ei j ing102413,China)Abstract: Accelerator2driven sub2critical system(ADS)p roject is one of“973Project”, which aims to solve ADS key issue.The design of principle verification facility could provide t he platform of solving ADS key issue and engineering design.Based on two different core schemes,t he paper present s t he t hermal2hydraulic t heoretical analysis on ADS p rinciple verification device.It consist s of initial steady and t ransient accidental analysis.To find out t he level of nat ural circulation,lo ss of flow was researched in tran2 sient analysis.In t he end,t he serio usness of transient cases and t he result of two schemes were compared.The result s show t hat in t ransient accident t he nat ural circula2 tion can remove core residual heat enough;and t he first scheme is bigger t han t he seco nd scheme in terms of safe margin.K ey w ords:accelerator2driven sub2critical system;t hermal2hydraulic;transmutation;REL A P5code收稿日期:2009204215;修回日期:2009205207基金项目:国家重点基础研究发展计划资助项目(2007CB209900)作者简介:刘 展(1985—),男,山西忻州人,硕士研究生,核能科学与工程专业 目前,核电站存在着资源利用率低、排放高放射性核废物及核电站运行的安全性等方面问题。
核电站排出的核废料基本分为3类:锕系元素、裂变产物及被活化的结构材料,其中,尤其以次锕系核素(MA)和长寿命裂变产物(LL FP)的处理最为困难。
MA和LL FP的嬗变是减少放射性废物和长期放射性的先进概念,世界广泛研究的嬗变系统之一即为加速器驱动的次临界系统(ADS),它主要由加速器、散裂靶核和次临界系统3部分组成[1]。
加速器产生轰击靶核的高能质子束,在靶核中发生散裂反应产生大量中子,从而次临界堆中有足够高的中子通量,用来实现嬗变。
由于国内起步较晚及加速器的能量达不到要求,目前主要解决ADS的关键技术问题并开展原理验证装置的设计工作。
原理验证装置的堆芯计划用中国先进研究堆[2](CA RR)乏燃料进行组建,堆芯功率选用3MW和5MW两种方案。
本工作主要研究临界状况下两种方案应对失流事故这一瞬态工况的动态行为,且就两种方案的安全裕度和自然循环能力进行比较。
1系统描述ADS原理验证装置与CA RR的冷却剂流程基本相同,但堆芯结构不同,且ADS无应急堆芯冷却系统。
图1示出CA RR的冷却剂系统[3]。
CA RR的流动状况有3种:正常运行、应急堆芯冷却和自然循环。
然而,ADS原理验证装置的流动状况仅有两种,即正常运行和自然循环。
1.1堆芯结构图2示出两种方案的堆芯结构。
图2中黑色格代表标准燃料组件,灰色格代表跟随体燃料组件,中间的白色格用于放置靶核。
方案1的堆芯功率为3MW,方案2的堆芯功率为5MW。
ADS原理验证装置的燃料组件为板式组件,堆芯内有两类燃料组件:标准燃料组件和控制棒2跟随体组件。
每个标准燃料组件内有21片燃料板,每个控制棒2跟随体组件含17片燃料板。
ADS燃料是以Al为基体的U3Si2弥散体,包壳材料使用6061铝合金。
图1 CARR的冷却剂系统Fig.1Coolant system ofCARR图2堆芯结构Fig.2Core structure1.2节点划分本工作采用REL A P5程序进行计算。
ADS原理验证装置的冷却剂系统采用CA RR 的冷却剂系统的设置。
图3示出原理验证装置的节点图。
系统为两个环路。
堆芯分为5种通道:标准燃料组件平均通道、标准燃料组件热通道、跟随体燃料组件平均通道、跟随体燃料组件热通道和旁通,标准燃料组件通道和热构件轴向均分为17个控制体,跟随体燃料组件通道和热构件轴向均分为9个控制体,热构件径向均划分9个节点。
2模型说明用具有6组缓发中子、考虑燃料多普勒效应和慢化剂密度反应性反馈的点堆中子动力学方程来描述堆芯内中子动力学行为。
轴向功率分布按实际参数输入。
用一维热传导模型来求解板状元件燃料芯块和包壳的温度场[4]。
燃料和包壳的物性参见文献[5]。
424原子能科学技术 第44卷图3原理验证装置的节点图Fig.3Nodalization of principle verification facility3结果与讨论3.1稳态运行稳态运行条件列于表1。
图4示出稳态计算的结果。
图4a 中堆芯的稳态功率为3MW ,主回路的总质量流量为47.8kg/s ;图4b 中堆芯进出口温度分别为308.15K 和323.15K;图4c 为标准燃料组件100s 时轴向归一化的燃料、包壳和冷却剂的最大温度,燃料和冷却剂的温度分别为347.8K 和331.7K;图4d 中堆芯的稳态功率为5MW ,主回路的总质量流量为47.8kg/s ;图4e 中堆芯进出口温度分别为308.15K 和333.15K;图4f 为标准燃料组件100s 时轴向归一化的燃料、包壳和冷却剂的最大温度,燃料和冷却剂的温度分别是360.2K 和339.8K 。
表1稳态运行条件T able 1Steady 2state conditions方案点堆总功率/MW 堆芯入口温度/K 堆芯出口温度/K 水池的水高度/m主回路质量流量/(kg ・s -1)热管因子13308.15323.159.247.8 1.38425308.15333.159.247.81.3843.2失流事故失流事故发生后将导致主回路和堆芯流量下降,当主回路中的流量小于4.78kg/s 时,自然循环瓣阀打开,建立自然循环,依靠自然循环带走堆芯余热。
由于无应急堆芯冷却系统,使自然循环能力受到了格外地关注。
从0s 开始,反应堆满功率运行10s ;10s 后,主泵失电而惰转(主泵转动惯量为175kg ・m 2),之后1s 停堆信号触发,且事故过程中二次侧失去热阱;程序计算考虑了慢化剂的密度反馈和燃料的多普勒反馈,未考虑空泡反应性系数。
1)方案1图5示出失流事故时的瞬态行为。
图5a 为堆芯功率和质量流量的瞬态行为,前10s 中,主回路的质量流量和堆芯功率保持正常运行的稳态值(质量流量为47.8kg/s 和堆芯功率为3MW )。
在10s 时,主泵的电源被切断,质量流量随着泵的惰转而逐渐减少。
1s 后,停堆信号发出,堆芯功率降低到小于0.5MW 。
大约17.5s ,总质量流量小于4.78kg/s ,此时自然循环阀打开,冷却剂的流动方向发生了逆转,最大的自然循环流量为7.37kg/s ,之后基本稳定在7kg/s (图5d )。
524第4期 刘展等:ADS 原理验证装置两种方案的热工水力分析图4稳态计算Fig.4Steady 2state calculationa 、b 、c ———方案1;d 、e 、f ———方案2fuel 2I ———燃料板的中心;fuel 2o ———燃料板的外表面;cladding 2I ———包壳的内表面;cladding 2o ———包壳的外表面,coolant ———冷却剂图5方案1在失流事故时反应堆的瞬态计算结果Fig.5Transient results in loss of flow accident for case 1a ———堆芯功率和质量流量;b ———标准燃料组件热通道出口节点的温度;c ———标准燃料组件平均和热管的冷却剂平衡态含气量;d ———自然循环流量 图5b 为热通道出口中燃料、包壳、冷却剂温度和冷却剂的饱和温度的变化。
可看出,在停泵后的1s 内,温度急剧上升,之后2s ,由于停堆信号已经触发,温度开始快速下降,在约17.5s 时由于自然循环阀打开,冷却剂的流动方向发生了改变,冷却剂在通道中有短暂时刻624原子能科学技术 第44卷的滞留,故温度又开始上升,等自然循环建立好后,温度降低很快,建立稳定的自然循环后,温度随着堆芯功率而慢慢减少。
