单片机无处不在 一种实用的在线式UPS电路详解
一种实用ups电源电路图及电路工作原理

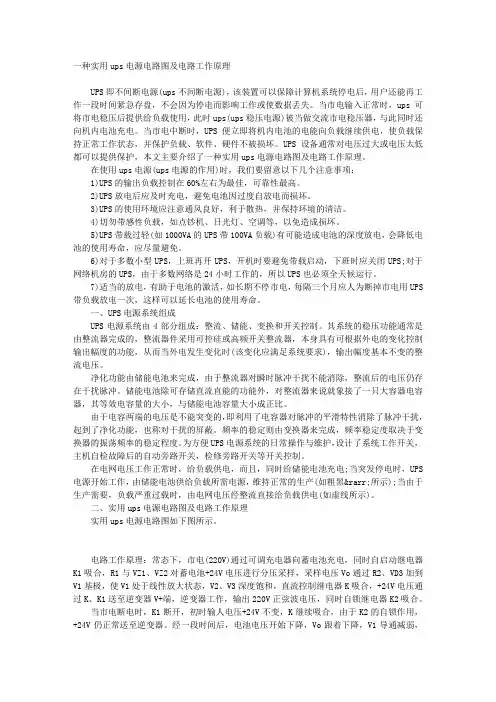

一种实用ups电源电路图及电路工作原理UPS即不间断电源(ups不间断电源),该装置可以保障计算机系统停电后,用户还能再工作一段时间紧急存盘,不会因为停电而影响工作或使数据丢失。
当市电输入正常时,ups可将市电稳压后提供给负载使用,此时ups(ups稳压电源)被当做交流市电稳压器,与此同时还向机内电池充电。
当市电中断时,UPS 便立即将机内电池的电能向负载继续供电,使负载保持正常工作状态,并保护负载、软件、硬件不被损坏。
UPS 设备通常对电压过大或电压太低都可以提供保护,本文主要介绍了一种实用ups电源电路图及电路工作原理。
在使用ups电源(ups电源的作用)时,我们要留意以下几个注意事项:1)UPS的输出负载控制在60%左右为最佳,可靠性最高。
2)UPS放电后应及时充电,避免电池因过度自放电而损坏。
3)UPS的使用环境应注意通风良好,利于散热,并保持环境的清洁。
4)切勿带感性负载,如点钞机、日光灯、空调等,以免造成损坏。
5)UPS带载过轻(如1000VA的UPS带100VA负载)有可能造成电池的深度放电,会降低电池的使用寿命,应尽量避免。
6)对于多数小型UPS,上班再开UPS,开机时要避免带载启动,下班时应关闭UPS;对于网络机房的UPS,由于多数网络是24小时工作的,所以UPS也必须全天候运行。
7)适当的放电,有助于电池的激活,如长期不停市电,每隔三个月应人为断掉市电用UPS 带负载放电一次,这样可以延长电池的使用寿命。
一、UPS电源系统组成UPS电源系统由4部分组成:整流、储能、变换和开关控制。
其系统的稳压功能通常是由整流器完成的,整流器件采用可控硅或高频开关整流器,本身具有可根据外电的变化控制输出幅度的功能,从而当外电发生变化时(该变化应满足系统要求),输出幅度基本不变的整流电压。
净化功能由储能电池来完成,由于整流器对瞬时脉冲干扰不能消除,整流后的电压仍存在干扰脉冲。
储能电池除可存储直流直能的功能外,对整流器来说就象接了一只大容器电容器,其等效电容量的大小,与储能电池容量大小成正比。
在线互动ups工作原理
在线互动ups工作原理
在线互动UPS(Uninterruptible Power Supply)是一种用于保
护电子设备免受电力中断和电力波动的装置。
它使用内置的电池组和逆变器来提供电力备份,并根据输入电压状况自动切换工作模式。
在线互动UPS的工作原理如下:
1. 输入电源传输:当输入电源正常供电时,UPS会通过内置
的静态开关将输入电源传输直接到输出负载设备。
同时,它会将一部分电能用于充电内置的电池组。
2. 电池充电:当输入电源正常供电时,UPS会通过内置的充
电器将一部分电能用于充电电池组。
这样,电池组将始终处于充电状态,以备用。
3. 电力中断检测:当输入电源突然中断时,UPS的电路会立
即检测到,并且会检测到输出电压下降。
一旦检测到电力中断,即从电池组中提取电能供应给输出负载设备。
4. 逆变器工作:一旦检测到电力中断,UPS会通过内置的逆
变器将直流电能转换为交流电能,并将其提供给输出负载设备。
这样,输出负载设备可以继续正常运行,而不会被电力中断所影响。
5. 输出电压稳定:在逆变器运行时,UPS会监测输出电压和
输出电流,并对其进行稳定控制,以确保输出负载设备获得恒
定且稳定的电力供应。
6. 维持时间:在线互动UPS的维持时间取决于其电池组容量
和输出负载设备的功率需求。
较大的电池组容量可以提供更长的维持时间。
总结来说,在线互动UPS通过检测输入电源的状况和电力中
断的发生,自动切换工作模式并且将电能供应给输出负载设备,以确保其持续运行,并为设备提供稳定的电力供应。
在线式UPS工作原理介绍
在线式UPS工作原理介绍
在线式液晶显示UPS电源,三相380V输入、单相220V 输出。
蓝色大液晶屏显示UPS负载、逆变状态、旁路状态、故障状态、电池容量、输入输出电压、频率的情况,直观醒目易操作,具有(N+1)并机冗余备份功能。
工作方式:在市电正常时,市电经由突波吸收滤波电路→交流电转换直流电电路→直流电转换交流电电路→并转换交流电输出供应负载,并同时对电池充电;一旦微处理器控制电路侦测到市电中断,则立即由电池放电→直流电转换交流电电路→并转换交流电输出供应负载使用。
如果,微处理器控制电路侦测到UPS故障,此时UPS会借由继电器(RELAY)跳至旁路(BYPASS),由市电供应负载电力,并发出声响警告使用者。
基于单片机的在线式UPS研究设计与实现
电源。
它采用数字控制技术,体积小、到今天智能化、系统主要包括整流、逆变和储能模交直流逆变装置等。
按UPS 和在线互动式,按其输出波形又可分为正弦波输出和方波输出两按电路结构可分为双向变换串并联补偿式UPS 、双变电源由市电正常供电时,首先将交流电然后进行脉宽调制、滤波,再将直流电经逆变器重新转换成正弦波交流电源向负载供电。
一旦市立即改由蓄电池提供的直流电经逆变器向负载提使负载并不因市电中断,仍可以正常运体上采取一级升压电路加上一级逆变电路实现(电路原理如图1所示)。
系统电路由可调节电压输入模块、全桥整流模块、BOOST 型升压模块、电压采样模块、全桥逆变模块、电路驱动模块、单片机控制模块以及直流电源或储能模块组成。
其中,自耦变压器可以调整电压输出,隔离变压器保证安全性;全桥整流把交流电整流成直流,后接大电容实现交直流不间断供电;电压采样直接给BOOST 电路一个恒定的占空比(根据需要也可以不加,后面开环);BOOST升压实现逆变交流输出达到30V ,全桥逆变实现交流输出,后接LC 滤波产生正弦波,用互感器模块实现电压/电流采样。
电压/电流采样对交流输出电压进行采样,实现反图1在线式不间断电源电路原理图220V ~储能器件直流电源开关自耦变压器隔离变压器可调节变压器全桥整流BOOST 升压电压采样全桥逆变负载IR2104驱动辅助电源15V 辅助电源5V单片机电压/电流采样理如图2所示)。
这种方案使用IR2104驱动一个半桥,利用MOS管导通关断控制升压。
这种方案效率较高,而且可以调整MOS的耐压值,来匹配电路。
但是这种方案也较为复杂,因为外围器件多将IR2104-3的输出低端LO与靠近GND的mos的G端连接,将输出高端HO与另一块mos的G端连接,将IR2104的VS端接至对应的两片mos 中间。
同时单片机正常工作。
测试时,断开前端不控整流桥,采用学生直流电源接入BOOST电路的输入端供电。
将学生电源的输出电压设置为10V左右,此时程序默认占空比为50%,BOOST电路的输出电压为20V左右。
ups电路原理图讲解
ups电路原理图讲解UPS电路原理图讲解。
UPS(不间断电源)是一种能够在电网停电时继续为设备供电的设备,它在现代生活和工作中起到了非常重要的作用。
UPS的核心是电路原理图,下面我们就来详细讲解一下UPS电路的原理图。
首先,我们来看一下UPS电路的基本组成。
UPS电路主要由整流器、蓄电池、逆变器和控制电路四部分组成。
整流器的作用是将交流电转换为直流电,蓄电池用于储存电能,逆变器则将直流电转换为交流电输出,控制电路则用于监控和控制整个系统的运行状态。
在UPS电路原理图中,整流器通常采用整流桥或者双向可控硅等元件,它的作用是将输入的交流电转换为直流电。
蓄电池一般采用铅酸蓄电池,它能够在停电时为UPS系统提供持续的电能。
逆变器则采用双向可控硅或者IGBT等元件,它的作用是将直流电转换为交流电输出。
控制电路则包括了各种传感器、保护电路和控制器,它能够实时监测系统的运行状态,并根据需要进行调节和保护。
在UPS电路原理图中,各个部分之间通过电路连接起来,整个系统形成了一个闭环。
当输入的交流电正常时,整流器将交流电转换为直流电供给负载使用,同时也会给蓄电池充电。
当电网停电时,蓄电池将为逆变器提供直流电,逆变器再将其转换为交流电供给负载使用,从而实现了不间断供电。
在UPS电路原理图中,还需要注意的是各个部分之间的保护电路。
例如,整流器和逆变器之间需要设置过流保护和过压保护电路,以保证系统在异常情况下能够及时切换和保护设备。
同时,蓄电池也需要设置过充和过放保护电路,以延长蓄电池的使用寿命。
总的来说,UPS电路原理图是一个非常复杂的系统,它涉及到电力电子、控制技术和电路设计等多个领域的知识。
只有深入理解UPS电路的原理图,我们才能更好地设计和应用UPS系统,从而保证设备在电网停电时能够持续供电,确保生活和工作的正常进行。
通过以上对UPS电路原理图的讲解,相信大家对UPS系统的工作原理有了更深入的了解。
希望这些知识能够对大家在实际应用中有所帮助,也希望大家能够进一步深入学习和研究UPS系统,为我们的生活和工作提供更可靠的电力保障。
在线式UPS工作原理

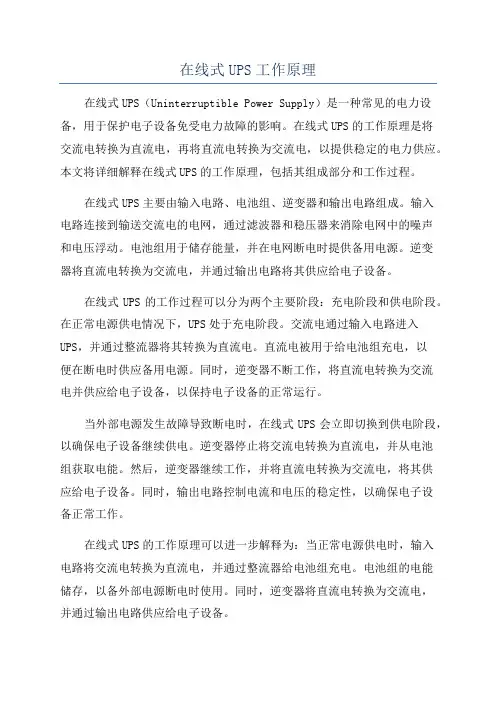

在线式UPS工作原理在线式UPS(Uninterruptible Power Supply)是一种常见的电力设备,用于保护电子设备免受电力故障的影响。
在线式UPS的工作原理是将交流电转换为直流电,再将直流电转换为交流电,以提供稳定的电力供应。
本文将详细解释在线式UPS的工作原理,包括其组成部分和工作过程。
在线式UPS主要由输入电路、电池组、逆变器和输出电路组成。
输入电路连接到输送交流电的电网,通过滤波器和稳压器来消除电网中的噪声和电压浮动。
电池组用于储存能量,并在电网断电时提供备用电源。
逆变器将直流电转换为交流电,并通过输出电路将其供应给电子设备。
在线式UPS的工作过程可以分为两个主要阶段:充电阶段和供电阶段。
在正常电源供电情况下,UPS处于充电阶段。
交流电通过输入电路进入UPS,并通过整流器将其转换为直流电。
直流电被用于给电池组充电,以便在断电时供应备用电源。
同时,逆变器不断工作,将直流电转换为交流电并供应给电子设备,以保持电子设备的正常运行。
当外部电源发生故障导致断电时,在线式UPS会立即切换到供电阶段,以确保电子设备继续供电。
逆变器停止将交流电转换为直流电,并从电池组获取电能。
然后,逆变器继续工作,并将直流电转换为交流电,将其供应给电子设备。
同时,输出电路控制电流和电压的稳定性,以确保电子设备正常工作。
在线式UPS的工作原理可以进一步解释为:当正常电源供电时,输入电路将交流电转换为直流电,并通过整流器给电池组充电。
电池组的电能储存,以备外部电源断电时使用。
同时,逆变器将直流电转换为交流电,并通过输出电路供应给电子设备。
当外部电源故障导致断电时,系统立即切换到电池供电模式。
逆变器停止将交流电转换为直流电,并从电池组获取电能。
逆变器随后继续工作,并将直流电转换为交流电,以供应给电子设备。
输出电路始终监控电流和电压,并通过调节电池组的输出电压来确保电子设备的正常运行。
在线式UPS的工作原理确保了电子设备在外部电源故障时继续供电,从而保护其免受断电、电压波动和电力故障的影响。
ups电路原理图
ups电路原理图UPS电路原理图。
UPS(不间断电源)是一种用于保护计算机、通信设备或其他电子设备免受电源中断、电压下降或电压上升的设备。
它通过将电池和逆变器连接到电网上,以便在电网出现故障时提供电力。
UPS电路原理图是UPS设备的核心部分,下面我们将详细介绍UPS电路原理图的组成和工作原理。
1. 输入端电路。
UPS的输入端电路主要包括输入滤波器、整流器和电池充电器。
输入滤波器用于滤除电网中的杂波和干扰信号,保证输入电压的稳定性和纯净性。
整流器将交流电转换为直流电,为电池充电和逆变器提供直流电源。
2. 逆变器电路。
逆变器电路是UPS电路原理图中最重要的部分之一,它将直流电转换为交流电,以供给输出负载使用。
逆变器采用高频PWM技术,能够提供高效、稳定的交流电源。
3. 输出端电路。
输出端电路包括输出逆变器、输出滤波器和输出稳压器。
输出逆变器将逆变器输出的交流电转换为纯正弦波形的交流电,输出滤波器用于滤除逆变器输出的杂波和谐波,输出稳压器用于保持输出电压的稳定性。
4. 控制电路。
控制电路是UPS电路原理图中的大脑,它负责监测输入电压、输出电压、电池状态和负载状态,根据实时情况控制整流器、逆变器和其他关键部件的工作状态,保证UPS设备的正常运行。
5. 电池组。
电池组是UPS设备的备用电源,当电网出现故障时,电池组能够立即为负载提供电力,保证负载的正常运行。
电池组的选用和管理对UPS设备的性能和可靠性至关重要。
通过以上对UPS电路原理图的介绍,我们可以看到UPS设备是由输入端电路、逆变器电路、输出端电路、控制电路和电池组等部分组成的。
每个部分都起着至关重要的作用,任何一个部分的故障都有可能导致UPS设备失效。
因此,在设计和制造UPS设备时,需要特别注意每个部分的选材、工艺和可靠性,以确保UPS设备能够在关键时刻可靠地发挥作用。
总的来说,UPS电路原理图是UPS设备的核心,它的设计和实现直接关系到UPS设备的性能和可靠性。
ups工作原理图解
ups工作原理图解
UPS (Uninterruptible Power Supply)工作原理图解不要标题如下:
1. 输入电源:UPS通过一个电源插座连接到电网输送的交流
电源,通常为220V的供电。
2. 整流器:输入电源经过整流器转换为直流电能。
整流器可以采用整流二极管或者IGBT等器件来实现交流到直流的转换,
并将电能传递给下一级。
3. 电池:UPS系统内置一个或多个蓄电池,用于储存直流电能。
这些电池一般是12V铅酸蓄电池,通过并联或串联方式
组成一个适应要求的电压。
4. 逆变器:当输入电源正常时,逆变器可以将直流电能转换为交流电能,供给输出设备使用。
逆变器一般采用PWM(脉宽
调制)控制方式,通过高频开关管来实现直流到交流的转换,并产生纯正弦波。
5. 静态开关:静态开关用于实现UPS系统的双路供电功能。
当输入电源出现故障或不稳定时,静态开关会迅速将输出切换到电池供电,确保输出设备不断电。
6. 输出电源:输出电源通过插座或其他接口提供给连接在
UPS上的设备使用。
输出电源可以为交流电源或直流电源,
具体要根据用户需求来配置。
7. 监控与管理:UPS系统通常配备了监控与管理功能,用于实时监测UPS的运行状态、电池电量、负载状况等,并提供相应的警告和报警功能。
用户可以通过监控系统来管理UPS 的运行和维护。
注意:以上为一般的UPS工作原理,实际UPS的工作原理可能因不同型号和品牌而有所差异。
在线式UPS原理与使用
(主、备两路)和各路现场直播信号都接至总控32×16矩阵的输入端,可以通过矩阵切换有选择地输出至播控系统,这样多路外来信号可共用1台帧同步机,达到节约设备的目的。
需要用某路信号就用矩阵遥控器RX-100将该信号切出至帧同步机,而B.B信号接至帧同步机锁相端,这样最后供播控系统调用的外来信号就与B.B信号严格锁相。
5 其它设备的同步系统中需同步的设备还有MC-500主控计算机,20×10视音频切换矩阵,字幕机和台标时钟机等。
这些设备都有同步输入端,联接很简单。
这里必须说明的是,为提高播控系统视频通道的可靠性和安全性,改善通道指标,采用了键控方式(即并接方式)叠加台标时钟和字幕信号,即只将实现键控特技功能的健控混合器串接于播控系统视频通道中,这样只要字幕机和台标时钟机被B.B信号锁相,就能确保叠加信号的同步。
具体接法如图2所示。
6 同步信号的其它应用:视频通道的调试是一个十分重要的环节,其主要是调整各个设备的行相位和副载波相位。
本系统将B.B信号接至波形监视器和矢量示波器的B通道输入作为基准信号,将各放像机、主切换矩阵、主控计算机、键控混合器等设备输出用16选1技监开关切换至波形监视器和矢量示波器的A通道输入,可依次调节各设备的相位,调整时注意观察波监和矢量图,使两个通道的信号行相位和副载波相位始终保持一致,具体调节方法不再赘述。
(收稿日期:2001—04—04)《西部广播电视》2001年第10期文章编号:1006—5628(2001)10—0035—03在线式U PS原理与使用李 鹏(山东电视台地球站,山东 济南 250000) U PS按照工作方式可分为:在线式(ON L IN E)、在线互动式(L IN E IN TERACTIV E)、后备式(OFF L IN E)3种。
由于在线式U PS有着其他U PS电源和稳压电源无法比拟的优点,使得在线式U PS在各行业得到了广泛的应用。
ups 在线式 原理
ups 在线式原理UPS(不间断电源)是一种在线式电源设备,它能够提供稳定的电力输出,确保在停电或电压波动时设备继续运行。
它的原理是将交流电转换为直流电,然后再将直流电转换为交流电,以保证设备的供电稳定性。
在线式UPS与传统的离线式UPS相比,具有更高的可靠性和稳定性。
传统的离线式UPS在市电正常供电时,直接将市电供电给设备,只有在市电中断时才会切换到UPS供电。
而在线式UPS则始终将电力信号转换为直流电,再进行逆变,以保证设备始终接收到稳定的电力输出。
在线式UPS的工作原理可以简单概括为以下几个步骤:1. 输入电流整流:将输入的交流电转换为直流电。
这一步骤通常通过整流器来实现,整流器可以将交流电转换为直流电,并将其存储在电池中,以备不时之需。
2. 电池供电:当市电正常供电时,电池会保持充电状态,以备不时之需。
当市电中断时,电池会自动切换为供电源,向设备提供稳定的直流电。
3. 逆变输出:将直流电转换为交流电,并提供给设备。
这一步骤通常通过逆变器来实现,逆变器可以将直流电转换为与市电相同的交流电,以满足设备的电力需求。
在线式UPS的工作原理保证了设备在市电中断时能够立即切换到UPS供电,从而避免了设备的停机和数据丢失。
此外,由于在线式UPS始终将电力信号转换为直流电,再进行逆变,因此能够提供更稳定的电力输出,保护设备免受电压波动的影响。
总结起来,在线式UPS通过将交流电转换为直流电,并在需要时将直流电转换为交流电,以提供稳定的电力供应。
它的工作原理确保设备在市电中断时能够立即切换到UPS供电,保护设备免受停电和电压波动的影响,确保设备的正常运行和数据的安全性。
在线式UPS在各种领域得到广泛应用,如数据中心、医疗设备、通信设备等,为各行各业的电力供应提供了可靠的保障。
在线式ups电源工作原理
在线式ups电源工作原理
在线式UPS(Uninterruptible Power Supply)电源工作原理是将输入电源转换为直流电,同时将一部分直流电转换为稳定的交流电,以供给负载使用。
在电源正常工作时,输入电源经过滤波和稳压处理,然后将电能传送到电池充电装置进行电池充电。
当输入电源发生故障或停电时,UPS电源即进入备用电池供电状态。
通过电池逆变器将电池的直流电转换为交流电,提供给负载使用。
同时,电池充电装置继续为备用电池进行充电,以保持备用电池的容量。
当输入电源恢复正常时,UPS电源会自动切换回正常工作状态。
此时,输入电源直接供电给负载,并通过电池充电装置为备用电池进行充电。
在线式UPS电源的特点是在电源故障或停电时能够实现无间断地供电,并且输出的交流电质量稳定。
这是因为UPS电源通过电池逆变器提供输出电能,与输入电源完全隔离,能有效过滤掉输入电源的波动和干扰。
值得注意的是,在线式UPS电源的效率相对较低,因为它需要将输入电源的交流电转换为直流电,并通过电池逆变器将直流电再次转换为交流电。
此外,由于UPS电源需要长时间运行,需要配备大容量的备用电池,增加了成本和体积。
在线式UPS原理
在线式UPS的原理分析On- line UPS Principle Analysis(UPS技术讲座三)1在线式UPS工作原理电路结构如图3-1所示,输入滤波器实质上就是EMI滤波器,一方面滤除、隔离市电对UPS系统的干扰,另一方面也避免UPS部的高频开关信号“污染”市电。
在线式UPS不论是由市电还是由蓄电池供电,其输出功率总是由逆变器提供。
市电中断或送电时,无任何转换时间。
平时,市电经整流器变成直流,然后再由逆变器将直流转换成纯净的正弦电压供给负载。
另一路,市电经整流后对蓄电池进行充电。
正常供电时的工作原理见图3-1(a)。
图3-1(a)正常供电时在线式UPS工作原理示意图一旦市电中断时,转为蓄电池供电,经逆变器把直流转变为正弦交流供给负载。
市电中断时的工作原理见图3-1(b)。
图3-1(b)市电中断时在线式UPS工作原理示意图图3-1(c)市电正常而逆变器故障时的工作原理示意图在市电正常供电状态下,若逆变器出现故障,则静态开关动作转向由市电直接供电,此时的工作原理见图3-1(c)。
如果静态开关的转换是由于逆变器故障引起,UPS会发出报警信号;如果是由于过载引起,当过载消失后,静态开关重新切换回到逆变器输出端。
2在线式UPS充电电路虽然后备式UPS中的恒压充电电路具有电路简单、成本低廉等优点。
但这种充电电路使蓄电池组初期充电电流较大,影响蓄电池的寿命。
所以在在线式UPS中一般采用分级充电电路,即在充电初期采用恒流充电,当蓄电池端电压达到其浮充电压后,再采用恒压充电。
在线式UPS蓄电池的典型充电特性如图3-2所示。
图3-2在线式UPS蓄电池理想充电过程图3-3 小型在线式UPS充电电路图3-3所示为某小型在线式UPS的充电电路,该电路的工作原理如下:变压器将市电电压由220V降到110V,经整流滤波后变成140V的直流电压U1,这个电压分成两路:一路由R1降压和V1、V2稳压后,得到18V左右的电压U2,加到集成控制器(UC3842)的7端,作为该控制器的辅助电源;另一路经电感L1后加到场效应管V3的漏极。
在线式UPS电源的电路拓扑结构与设计原则
在线式UPS电源的电路拓扑结构与设计原则UPS(不间断电源)是一种广泛应用于各个领域的设备,其主要作用是在电力供应中断时,为设备提供可靠的电源,以避免数据丢失或设备损坏。
在线式UPS 电源是当前应用最广泛的UPS类型之一,其具有高效能和可靠性的特点。
本文将探讨在线式UPS电源的电路拓扑结构与设计原则。
一、电路拓扑结构在线式UPS电源的基本原理是通过将输入交流电转换为直流电,然后再将直流电转换为输出交流电,以提供稳定的供电。
在线式UPS电源的电路拓扑结构有四种常见的类型:1. 单相在线式UPS电源拓扑结构:单相在线式UPS电源拓扑结构是最简单且最常见的一种。
其主要由输入滤波器、整流器、逆变器和输出滤波器组成。
输入滤波器用于过滤进入UPS的交流电源中的噪声和干扰,整流器将输入交流电转换为直流电,逆变器则将直流电转换为输出交流电,输出滤波器用于进一步滤波输出电流中的噪声和干扰。
2. 三相在线式UPS电源拓扑结构:三相在线式UPS电源拓扑结构使用了类似的原理,但输入和输出电路均为三相连接。
其主要由输入滤波器、整流器、逆变器和输出滤波器组成。
与单相拓扑结构相比,三相拓扑结构具有更高的功率因数校正功率因数以及更高的效率。
3. 双转换在线式UPS电源拓扑结构:双转换在线式UPS电源拓扑结构是一种高度可靠的结构,其主要由输入滤波器、整流器、逆变器、静态开关和输出滤波器组成。
整流器将输入交流电转换为直流电,并通过静态开关提供输出负载电流。
逆变器在电力中断时提供输出电源,同时也充电UPS的电池。
4. 逆变器在线式UPS电源拓扑结构:逆变器在线式UPS电源拓扑结构也被称为双转换拓扑结构的变种,其主要特点是逆变器始终参与输出电源的供应。
该结构在电力中断时可以提供无间断的能量转换和输出。
二、设计原则设计在线式UPS电源时,我们需要考虑以下几个重要的原则:1. 电源容量的选择:UPS的电源容量应根据负载的需求合理选择。
负载的需求可能根据设备所需的功率和电流而不同。
UPS电路原理简介ppt课件
重绿色环保和可持续发展,推动清洁能源的广泛应用。
THANKS
感谢观看
问题诊断
通过观察电池外观、测量电池电压和内阻等方法 ,可以判断电池是否老化或充电不足。
维修注意事项及操作规范
维修前准备
在进行UPS维修前,应断开输 入、输出开关,并确保负载已
安全卸载。
维修工具与材料
准备必要的维修工具和材料, 如万用表、螺丝刀、导线等。
维修步骤与规范
按照维修手册或厂家提供的指 导进行维修,遵循安全操作规 程,确保维修过程的安全和有 效性。
绝缘与接地
UPS的输入输出端应具备良好的绝 缘性能,接地措施应符合安全规范 ,以确保人身安全和设备安全。
04
常见故障诊断与排除方法
BIG DATA EMPOWERS TO CREATE A NEW
ERA
过载、短路等故障现象及原因
过载故障
当负载超过UPS的额定功 率时,UPS会进入过载保 护状态,可能导致输出电 压降低或输出中断。
稳压电路作用
当输入电压或负载发生变化时,能够 自动调节输出电压,保持输出电压稳 定不变。
滤波电路类型
电容滤波、电感滤波、LC滤波等,其 中LC滤波具有滤波效果好、输出电压 稳定等优点,被广泛应用于UPS电路 中。
稳压电路类型
线性稳压、开关稳压等,其中开关稳 压具有效率高、体积小等优点,被广 泛应用于UPS电路中。
学员心得体会分享
知识体系建立
通过本次课程,学员们对UPS电路的原理和设计有了系统性的认 识,建立了完整的知识体系。
实践能力提升
课程中结合实例进行讲解,使学员们能够将理论知识与实践相结合 ,提高了分析和解决问题的能力。
团队协作意识增强
在线式UPS电源的开关机逻辑和控制方法
在线式UPS电源的开关机逻辑和控制方法UPS(不间断电源)是一种重要的设备,用于提供电力稳定性和连续性,以保护关键设备免受电力故障的影响。
在线式UPS电源是当前应用最广泛的一种类型,其具有高效、可靠和快速的开关机逻辑和控制方法。
在本文中,我将详细介绍在线式UPS电源的开关机逻辑和控制方法的相关内容。
在线式UPS电源是一种通过将交流输入电源转换为稳定的直流电源,并根据需要将其转换回交流电来供电给负载的设备。
UPS主要分为三个部分:输入变流器,电池和输出逆变器。
输入变流器将交流电转换为直流电并通过充电电路将电池充电。
输出逆变器将直流电转换为交流电并提供给负载。
这种在线电源供电方式可防止电压暂时中断对设备的影响。
在线式UPS电源的开关机逻辑起到了至关重要的作用,它确保在电力故障发生时能及时切换到备用电源,并且在电力恢复后无缝切换回输入电源。
基本的开关机逻辑包括以下步骤:1. 监测输入电源:在线式UPS电源通过监测输入电源的电压、电流和频率来判断电力故障是否发生。
当输入电源的电压、电流或频率超出事先设定的范围时,开关机逻辑会开始处理。
2. 检测故障:当输入电源出现故障时,开关机逻辑会立即启动备用电源,以确保设备持续供电。
这可以通过监测输入电源中的电压下降、电流突变或频率异常来实现。
3. 转换到备用电源:一旦开关机逻辑检测到输入电源故障,它会通过切换电路将负载从输入电源转换到备用电源。
转换时间应尽可能短,以避免对负载产生不必要的影响。
4. 监测备用电源:开关机逻辑会不断监测备用电源的电压、电流和频率,以确保其稳定性和可靠性。
一旦备用电源的参数超出设定范围,开关机逻辑将采取相应的措施。
5. 恢复供电:当输入电源恢复正常时,开关机逻辑会立即将负载从备用电源切换回输入电源。
这个切换应当是平稳无缝的,以避免对负载造成额外的干扰。
在线式UPS电源的控制方法涉及到电源转换、系统监测和保护等方面。
一些常见的控制方法包括:1. 双重转换控制:在线式UPS电源通常采用双重转换控制方法,即同时控制输入变流器和输出逆变器。
在线互动式ups工作原理
在线互动式ups工作原理UPS(不间断电源)是一种通过电池存储能量和逆变器等电子设备来提供电力供应的装置,以防止电力中断对设备造成损坏或停机。
在线互动式UPS是一种高级的UPS系统,具有相对较高的可靠性和性能。
下面是在线互动式UPS的工作原理的参考内容:在线互动式UPS可以分为三个主要组成部分:整流器、电池和逆变器。
整流器将交流电转换为直流电并充电到电池,电池则存储电能,逆变器将直流电转换为交流电供应给负载设备。
当输入电源正常时,整流器将交流电转换为直流电,并用于直接供电负载设备,并同时将多余的电能通过逆变器供电到负载设备。
同时,整流器也用来充电电池,并保持电池的状态以备紧急情况使用。
当输入电源中断时,电池会立即接管电力供应,即切换到备用电源上。
逆变器会将储存在电池中的直流电转换为交流电,并供应给负载设备。
这个切换过程是无缝的,负载设备几乎无法察觉到电力切换的瞬间中断。
在线互动式UPS具有以下几个主要优点:1. 零转换时间:在线互动式UPS切换电源时,切换时间只需几毫秒,不会造成对负载设备的中断,提供了高可用性。
2. 精确稳定的输出电力:在线互动式UPS根据输入电源电压的波动和负载设备的需求,在线调整输出电力,以提供稳定的电流和电压。
3. 电池备份:在线互动式UPS可以将电池作为备份电源,当主电源中断时,电池可以立即接管电源供应,保证负载设备的连续工作。
4. 过滤电力问题:在线互动式UPS可以过滤输入电力中的涌流、浪涌、尖峰、干扰等问题,提供干净、稳定的电力供应。
5. 自动电池检测和管理:在线互动式UPS可以自动检测电池的状态,并根据需要进行充电或维护,以确保电池的可靠性和使用寿命。
总结起来,在线互动式UPS通过整流器、电池和逆变器等主要组成部分来实现对负载设备的持续、稳定的电力供应。
它具有零转换时间、精确稳定的输出电力、电池备份、过滤电力问题、自动电池检测和管理等优点。
在线互动式UPS常用于需要高可靠性和持续电力供应的设备、系统和环境中,如数据中心、医疗设备、通信基站等。
UPS的三种形式(在线式、在线互动式、后备式)
1、后备式UPS电路结构图1 后备式UPS电路结构1)充电器。
当市电正常时,充电器对蓄电池进行充电和浮充电。
2)以DC/AC逆变器。
当市电存在时,逆变器不工作;市电中断时,由它将直流电(由蓄电池供给)转变成符合负载要求的交流电,电压波形有方波、准方波和正弦波3种形式。
3)输出转换开关。
当市电存在时,输出转换开关接通输入电源,向负载供电;市电中断时,输出转换开关在断开市电回路的同时接通逆变器,由逆变器继续向负载供电。
4)智能调压电路。
市电存在时,智能调压电路可用来调节并稳定输出电压。
[3]2、后备式UPS特点后备式UPS优点体积小,效率高,价格低廉,运行费用低。
由于在正常情况下逆变器处于非工作状态,电网电能直接供给负载,因此后备式UPS的电能转换效率很高。
[4]后备式UPS缺点负载同上线供电系统没有真正隔离;较长的转换时间,缺少真正的静态开关,这意味着把负载转换到逆变器所需要的时间相对较长[3]。
虽然某些应用场合下这种转换时间是可以接受的(例如单独的计算机等),但这种性能是不能满足大型或复杂的敏感型负载的要求(例如大型计算机中心,电话交换机等);输出电压不能调整;输出频率取决于交流输入电源的频率,也不能调整。
后备式UPS应用场景后备式UPS主要适用于市电波动不大,对供电质量要求不高的场合。
后备式UPS切换时间一般小于10毫秒[2],因此不适合用在关键性的供电不能中断的场所。
不过实际上切换时间很短,而一般计算机或用电设备本身的交换式电源供应器在断电时应可维持10毫秒左右,用电设备一般不会因为这个切换时间而出现问题。
1、在线式UPS电路结构图2 在线式UPS电路结构在线式UPS是指不管电网电压是否正常,负载所用的交流电压都要经过逆变电路,逆变器一直处于工作状态。
所以当停电时,UPS能马上将其存储的电能通过逆变器转化为交流电对负载进行供电,从而达到了输出电压零中断的切换目标。
2、工作原理当在线式UPS在电网供电正常时,电网输入的电压一路经过噪声滤波器去除电网中的高频干扰,以得到纯净的交流电,进入整流器进行整流和滤波,并将交流电转换为平滑直流电,然后分为两路,一路进入充电器对蓄电池充电,另一路供给逆变器,而逆变器又将直流电转换成220V,50Hz的交流电供负载使用。
一种基于单片机的实用在线式UPS电路详解
一种基于单片机的实用在线式UPS电路详解
UPS(UninterruptiblePowerSystem)交流电源越来越广泛地应用于国民经济的各个领域。
本文将介绍一种实用的简单在线式UPS。
UPS电源的基本结构
将220V电网电压经全桥整流提供直流是实际应用中最为广泛的变流方案,但会使电网产生严重畸变的非正弦电流而危害电网。
较为理想的方法是采用功率因数校正措施。
控制器采用功率因数校正控制芯片UC3855A/B。
市电--蓄电池切换电路
它由两个迟滞比较器组成,市电经过整流,分压与由5V基准电压分压得到的电压相比较,输出接到51单片机4脚。
(1)当市电电压大于170V
51单片机当检测到4脚电平为高电平,市电工作指示灯亮起,蓄电池处于充电状态。
(2)当市电电压小于160V左右
51单片机当检测到4脚电平为低电平,市电工作指示灯熄灭,蓄电池放电指示灯亮起。
控制继电器,使得市电停止工作。
蓄电池充放电切换及辅助电源
蓄电池充放电电路及辅助电源电路可由主变压器,整流桥,以及可调三端稳压管LM317以及LM7812组成。
充电电路的通、断由51单片机的6脚控制。
当市电正常时,蓄电池放电指示灯熄灭,同时充电指示灯亮起。
当市电不正常时,蓄电池放电指示灯亮起,同时充电指示灯熄灭。
市电经过变压器降压并整流,滤波成平滑的直流电压27V,加到三端稳。
