多路输出开关电源的设计和应用
多路输出开关电源的设计及应用原则1 引言对现代电子系统，即便是最简单的由单片机和单一I/O接口电路所组成的电子系统来讲，其电源电压一般也要由＋5V，±15V或±12V等多路组成，而对较复杂的电子系统来讲，实际用到的电源电压就更多了。
目前主要由下述诸多电压组合而成：＋3.3V，＋5V，±15V，±12V，－5V，±9V，＋18V，＋24V、＋27V、±60V、＋135V、＋300V、－200V、＋600V、＋1800V、＋3000V、＋5000V（包括一个系统中需求多个上述相同电压供电电源）等。
不同的电子系统，不仅对上述各种电压组合有严格的要求，而且对这些电源电压的诸多电特性也有较严格的要求，如电压精度，电压的负载能力（输出电流），电压的纹波和噪声，起动延迟，上升时间，恢复时间，电压过冲，断电延迟时间，跨步负载响应，跨步线性响应，交叉调整率，交叉干扰等。
2 多路输出电源对于电源应用者来讲，一般都希望其所选择的电源产品为“傻瓜型”的，即所选择的电源电压只要负载不超过电源最大值，无论系统的各路负载特性如何变化，而各路电源电压依然精确无误。
仅就这一点来讲，目前绝大多数的多路输出电源是不尽人意的。
为了更进一步说明多路输出电源的特性，首先从图1所示多路输出开关电源框图讲起。
从图1可以看到，真正形成闭环控制的只有主电路Vp，其它Vaux1、Vaux2等辅电路都处在失控之中。
从控制理论可知，只有Vp无论输入、输出如何变动（包括电压变动，负载变动等），在闭环的反馈控制作用下都能保证相当高的精度（一般优于0.5％），也就是说Vp在很大程度上只取决于基准电压和采样比例。
对Vaux1，Vaux2而言，其精度主要依赖以下几个方面：1）T1主变器的匝比，这里主要取决于Np1：Np2或Np1：Np32）辅助电路的负载情况。
3）主电路的负载情况。
注：如果以上3点设定后，输入电压的变动对辅电路的影响已经很有限了。
一款多路输出单端反激式开关电源的电路设计方案
多路输出电源对于电源应用者来讲，一般都希望其所选择的新巨电源产品为“傻瓜型”的，即所选择的电源电压只要负载不超过电源最大值，无论系统的各路负载特性如何变化，而各路电源电压依然精确无误。
仅就这一点来讲，目前绝大多数的多路输出电源是不尽人意的。
为了更进一步说明多路输出电源的特性，首先从图1所示多路输出开关电源框图讲起。
从图1可以看到，真正形成闭环控制的只有主电路Vp，其它Vaux1、Vaux2等辅电路都处在失控之中。
从控制理论可知，只有Vp无论输入、输出如何变动(包括电压变动，负载变动等)，在闭环的反馈控制作用下都能保证相当高的精度(一般优于0.5%)，也就是说Vp在很大程度上只取决于基准电压和采样比例。
对Vaux1，Vaux2而言，其精度主要依赖以下几个方面：1)T1主变器的匝比，这里主要取决于Np1：Np2或Np1：Np32)辅助电路的负载情况。
3)主电路的负载情况注：如果以上3点设定后，输入电压的变动对辅电路的影响已经很有限了。
图1在以上3点中，作为一个具体的开关电源变换器，主变压器匝比已经设定，所以影响辅助电路输出电压精度最大的因素为主电路和辅电路的负载情况。
在开关电源产品中，有专门的技术指标说明和规范电源的这一特性，即就是交叉负载调整率。
为了更好地讲述这一问题，先将交叉负载调整率的测量和计算方法讲述如下。
电源变换器多路输出交叉负载调整率测量与计算步骤1)测试仪表及设备连接。
2)调节被测电源变换器的输入电压为标称值，合上开关S1、S2…Sn，调节被测电源变换器各路输出电流为额定值，测量第j路的输出电压Uj，用同样的方法测量其它各路输出电压。
3)调节第j路以外的各路输出负载电流为最小值，测量第j路的输出电压ULj。
4)按式(1)计算第j路的交叉负载调整率SIL。
SIL=×100%(1)式中：ΔUj为当其它各路负载电流为最小值时，Uj与该路输出电压ULj之差的绝对值；Uj为各路输出电流为额定值时，第j路的输出电压。
多路输出反激式开关电源的设计
多路输出反激式开关电源的设计作者：练新平来源：《科技与创新》2019年第08期摘要：多路输出反激式开关电源主要是以UC3844作为控制核心，详细设计了缓冲吸收、EMI滤波、启动与驱动、高频变压器等多种具体模块电路，并对开关电源电路参数进行优化设计，验证设计样机的合理性。
关键词：多路输出;反激式开关电源;技术参数;变压器中图分类号：TN86文献标识码：ADOI：10.15913/ki.kj ycx.2019.08.0581 系统设计l.l 电源设计此次设计的开关电源技术参数如下：输入电压220V，输出电压+5 V/2A;+24 V/lA;±15V/0.5A;12 V/0.2A;纹波小于l%;输出功率为52W。
该开关电源应用在电机控制中。
12V输出绕组为芯片UC3844供电，15V为IGBT逆变器供电，24V为继电器供电;5V绕组为输出绕组，不仅能够稳压，还能够作为电机控制所应用的数字5V电源。
其中Tl为高频变压器，该电路输入为220V交流，在整桥整流滤波之后，在变压器输入端达到300 V直流电压。
经过芯片PWM脉宽控制稳压之后，能够得到5路输出。
1.2 变压器设计在设计开关电源时需要注重变压器设计，电源性能会直接影响变压器设计合理性。
变压器输出功率和输入功率估算方面，按照输出电压和输出电流设计大小对总输出功率进行计算，公式如下：通常情况下，KRP数值为0.4，如果交流输入电压为230 V，则数值选取为0.6.单片反激开关电源在CCM模式下连续运行。
充分考虑器件资料，则开关电源设计KRP数值选择为0.7.确定变压器磁芯尺寸。
相比于成品电感来说，磁性元件电感在设计期间需要增加气隙从而加强磁芯储存能量的能力，如果不存在气隙，磁芯在存储少量能量之后就会出现饱和。
在增加气体比较大，则会相应加多匝数，从而加大绕组铜耗。
其次，增加匝数会相应加大绕组占用窗口的面积。
因此在实际设计期间需要考虑多种因素，利用下式进行计算：在变压器设计期间要考虑体积和铜耗问题，因此可以将上式r值设置在0.5，代入公式中可得，磁芯尺寸在7.109 m3。
多路输出反激式开关电源的设计与实现
1.付晓翠一种直流开关稳压稳流电源的设计[期刊论文]-宿州学院学报 2014(05)
2.邹贤,赵新龙,鲁文其不同模式下反激式开关电源的分析[期刊论文]-浙江理工大学学报(自然科学版)
2014(01)
3.闫静静,赵艳雷,王传晓,魏忠彩,曹丹丹电缆充气设备的电源系统设计[期刊论文]-山东理工大学学报(自然科学版) 2014(03)
引用本文格式:牛力多路输出反激式开关电源的设计与实现[学位论文]硕士 2012
陕西科技大学
硕士学位论文
多路输出反激式开关电源的设计与实现
姓名:牛力
申请学位级别:硕士
专业:控制工程
指导教师:史永胜
2ቤተ መጻሕፍቲ ባይዱ1205
多路输出反激式开关电源的设计与实现
作者:牛力
学位授予单位:陕西科技大学

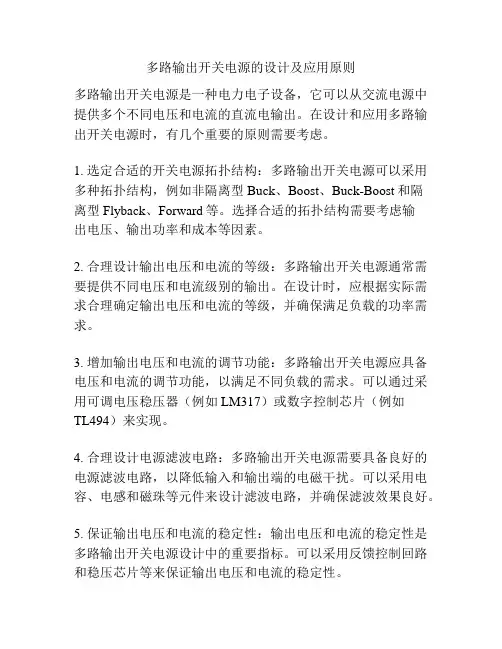

多路输出开关电源的设计及应用原则

多路输出开关电源的设计及应用原则多路输出开关电源是一种电力电子设备，它可以从交流电源中提供多个不同电压和电流的直流电输出。
在设计和应用多路输出开关电源时，有几个重要的原则需要考虑。
1. 选定合适的开关电源拓扑结构：多路输出开关电源可以采用多种拓扑结构，例如非隔离型Buck、Boost、Buck-Boost和隔离型Flyback、Forward等。
选择合适的拓扑结构需要考虑输出电压、输出功率和成本等因素。
2. 合理设计输出电压和电流的等级：多路输出开关电源通常需要提供不同电压和电流级别的输出。
在设计时，应根据实际需求合理确定输出电压和电流的等级，并确保满足负载的功率需求。
3. 增加输出电压和电流的调节功能：多路输出开关电源应具备电压和电流的调节功能，以满足不同负载的需求。
可以通过采用可调电压稳压器（例如LM317）或数字控制芯片（例如TL494）来实现。
4. 合理设计电源滤波电路：多路输出开关电源需要具备良好的电源滤波电路，以降低输入和输出端的电磁干扰。
可以采用电容、电感和磁珠等元件来设计滤波电路，并确保滤波效果良好。
5. 保证输出电压和电流的稳定性：输出电压和电流的稳定性是多路输出开关电源设计中的重要指标。
可以采用反馈控制回路和稳压芯片等来保证输出电压和电流的稳定性。
多路输出开关电源的应用范围广泛，常见应用包括：1. 电子设备：多路输出开关电源可以为电子设备提供不同电压和电流的直流电源，例如计算机、通信设备、工业自动化设备等。
2. 医疗设备：多路输出开关电源可以为医疗设备提供稳定、可靠的电源，例如医用仪器、电子监护设备等。
3. 光电设备：多路输出开关电源可以为光电设备提供适合的电压和电流，例如LED照明、激光器、光纤通信设备等。
4. 电源适配器：多路输出开关电源可以用作电源适配器，为各种便携电子设备充电，例如手机、平板电脑、笔记本电脑等。
需要注意的是，在使用多路输出开关电源时，应确保正确安装和连接，避免电气安全问题。
