prs753dt光纤分相纵差成套保护装置定值清单(1)

合集下载

SGT756张家口500kV(1[1].00F)软件测试记录

SGT756张家口500kV(1[1].00F)软件测试记录

SG T 756数字式变压器保护装置软件测试记录直流电压交流电流测试人员调试日期大唐国际电气二次培训基地(2010年4月)1 静态模拟试验1.1 纵差保护便,一般令各侧CT变比及电压相等。

由于变压器的接线形式和TA二次接线型式的不同,输入的单相电流不一定等于装置形成的差流。

对于Y0//d11变压器,如TA接线为d11/Y,差流与输入电流相等。

如TA接线为全Y型,对于Y0侧,其纵差差流为:Îda=(Îa-Îb)/1.732*Kjx;Îdb=(Îb-Îc)/1.732*Kjx;Îdc=(Îc-Îa)/1.732*Kjx;对于△侧,其纵差差流为:Îda=Îa*Kjx;Îdb=Îb*Kjx;Îdc=Îc*Kjx;1.1.1 纵差速断在单侧突加电流,记录各侧最小可靠动作电流和显示的差流纵差速断动作、返回时间:1.1.2 纵差动作最小值试验条件:投入差动保护,退出TA断线闭锁差动。

在单侧突加电流,记录各侧最小可靠动作电流和显示的差流1.1.3.1 纵差比率制动特性差动动作、返回时间:1.在实际加入电流时,需除以对应的平衡系数并乘以转角系数1.732(高中压侧)。

2.试验时在高压侧加入电流I1,在中(低)压侧加入稍高于I2的电流,突然加入I1、I2,此时差动应不动作。

降低其中一相电流,直至差动保护动作。

3.记录动作时I1、I2、I d电流,并根据计算出I s电流。

4.重复上述试验,描点计算比率制动系数S。

注意:在进行高低压侧、和中低压侧试验时,由于高压侧转角的原因,需在低压侧相应相加与高压侧(中压侧)大小相等、相位相同的平衡电流。

1.1.3.2 分相差比率制动特性差动动作、返回时间:1.1.3.3差动动作、返回时间:1.1.3.4 空投制动二次谐波闭锁(采用最大二次谐波与最大差流之比制动)。

PCS-9613D_X_说明书_国内中文_国内标准版_X_R2.10_(ZL_DYBH5332.1405)

PCS-9613D_X_说明书_国内中文_国内标准版_X_R2.10_(ZL_DYBH5332.1405)

当把装置输出的接点连接到外部回路时,须仔细检查所用的外部电源电压,以防止所连接的回 路过热。 连接电缆 仔细处理连接的电缆避免施加过大的外力。
版权声明
版本: R2.10 P/N: ZL_DYBH5332.1405 Copyright © 2011 NR 南京南瑞继保电气有限公司版权所有 我们对本文档及其中的内容具有全部的知识产权。 除非特别授权, 禁 止复制或向第三方分发。 凡侵犯本公司版权等知识产权的, 本公司必 依法追究其法律责任。 购买产品,请联系: 电话:025-87178911,传真: 025-52100511、025-52100512 电子信箱:market@ 技术支持,请联系: 电话:025-52107703、8008289967、4008289967 传真:025-52100770 或登陆网站:/ser_sup
ii
南京南瑞继保电气有限公司
PCS-9613D 线路光纤纵差保护装置
目录
前言.................................................................................................................................................... i 目录.................................................................................................................................................. iii 第 1 章 概述...................................................................................................................................... 1 1.1 应用范围 ............................................................................................................................. 1 1.2 功能配置 ............................................................................................................................. 2 1.3 性能特征 ............................................................................................................................. 3 1.4 订货须知 ............................................................................................................................. 4 1.5 装置执行标准 ...................................................................................................................... 5 第 2 章 技术参数 .............................................................................................................................. 7 2.1 电气参数 ............................................................................................................................. 7 2.2 机械结构 ............................................................................................................................. 8 2.3 环境条件参数 ...................................................................................................................... 9 2.4 通信端口 ............................................................................................................................. 9 2.5 型式试验 ........................................................................................................................... 10 2.6 认证 ...................................................................................................................................11 2.7 保护功能 ............................................................................................................................11 2.8 管理功能 ........................................................................................................................... 12 第 3 章 工作原理 ............................................................................................................................ 13 3.1 概述 .................................................................................................................................. 13 3.2 同步的实现 ....................................................................................................................... 13 3.3 装置启动元件 .................................................................................................................... 13 3.4 差动保护 ........................................................................................................................... 15 3.5 复压闭锁方向过流保护 ..................................................................................................... 19 3.6 零序过流保护 .................................................................................................................... 21 3.7 过负荷保护 ....................................................................................................................... 22 3.8 过流/零序加速保护 ........................................................................................................... 22 3.9 低频减载保护 .................................................................................................................... 23 3.10 重合闸保护 ..................................................................................................................... 23

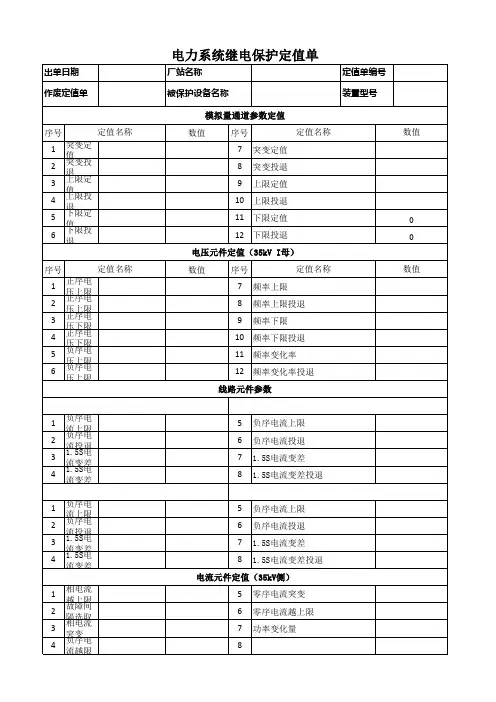

电力系统继电保护定值单模板

电力系统继电保护定值单模板

5 6 7 8
负序电流上限 负序电流投退 1.5S电流变差 1.5S电流变差投退
1 2 3 4
负序电流上限 负序电流投退 1.5S电流变差 1.5S电流变差投退
5 6 7 8
负序电流上限 负序电流投退 1.5S电流变差 1.5S电流变差投退
电流元件定值(35kV侧) 1 2 3 4 相电流越上限 故障间隔选取电流门槛 相电流突变 负序电流越限 5 6 7 8 零序电流突变 零序电流越上限 功率变化量
序号 1 2 3 4 5 6
定值名称 正序电压上限 正序电压上限投退 正序电压下限 正序电压下限投退 负序电压上限 负序电压上限投退
数值
序号 7 8 9 频率上限
定值名称
数值
频率上限投退 频率下限
10 频率下限投退 11 频率变化率 12 频率变化率投退 线路元件参数
1 2 3 4
负序电流上限 负序电流投退 1.5S电流变差 1.5S电流变差投退
软压板 1 2 总功能投入 连续录波功能投入 3 于 员 批准: 年 月




分, 改完,


分由调度
与值班员 审核:
核对无误投入运行。 计算:
电力系统继电保护定值单
出单日期 作废定值单 厂站名称 被保护设备名称 模拟量通道参数定值 序号 1 2 3 4 5 6 定值名称 突变定值 突变投退 上限定值 上限投退 下限定值 下限投退 数值 序号 7 8 9 突变定值 突变投退 上限定值 定值名称 数值 定值单编号 装置型号
10 上限投退 11 下限定值 12 下限投退 电压元件定值(35kV I母) 0 0

PRS-753系列线路保护原理

PRS-753系列线路保护原理

4
2与线路保护装臵配合的相关辅助保护 装臵:
PRS-721A断路器失灵保护及自动重合闸装置 PRS-722A短引线保护装置 PRS-723A断路器失灵及辅助保护装置 PRS-725A过电压保护及故障起动装置
5
2013-7-25
PRS-700系列简介
PRS-701纵联方向保护 PRS-702纵联距离保护 PRS-753光纤纵差保护
3
2013-7-25
PRS-700系列简介
66kV~ 110kV电压等级的线路保护装臵 主要有:
PRS-711距离保护装置 PRS-713光纤纵差保护装置 其中PRS-711可以配置纵联距离保护。
50 . 00 Hz 05/08/01 16:38:45
40
2013-7-25
使用指南——主界面
为了延长液晶显示屏的使用寿命,装臵设臵了自 动关显示功能。当装臵保护处于投入状态,且当前无 未复归保护事件、无自诊断信息需要循环显示时,经 过2分钟延时,液晶显示及背景光会自动关闭,此状态 下按任意健,可恢复显示。
25 2013-7-25
第五部分:使用指南
装臵出口
合闸:4组,各1副接点。 远传:2组,各2副出口接点。 通道故障:3组,各1副常闭接点。
26
2013-7-25
第五部分:使用指南
装臵压板
投主保护 投距离I段 投距离II/III段 投零序I段 投零序II/III/IV段
29
2013-7-25
第五部分:使用指南
30
2013-7-25
使用指南——信号灯
装臵的信号灯分为三类 1、运行类 2、告警类 3、动作类
装臵面板信号灯的说明见“附录A 装臵使用”之“A.1.2 光字牌信号灯说明”

保护定值通知单

保护定值通知单

-------继电保护定值本计算_____________________ 审核_____________________ 批准_____________________1. #1,#2发电机保护定值32. #1,#2主变压器保护装置定值通知单53. #1,#2低厂、#0低备保护定值通知单74. 备用电源进线保护(95N,950)定值通知单85. 外源线904开关保护定值通知单96. 380V备用电源开关(402,403)保护定值通知单107. #1,#2低厂变低压侧开关保护定值通知单108. 380V备自投装置定值通知单119. NFR 601 数字式发电机变压器组动态监视定值通知单1210. 同期装置定值13#1机组同期定值表13#2机组同期定值表16#1主变高压侧同期定值表20#2主变同期定值表2495O1开关同期定值表2795N开关同期定值表31110KV开关同期定值3511. 给水泵电机保护定值3912. 一次风机电机保护定值4113. 引风机电机保护定值4314. 380VⅠ、Ⅱ段厂用电动机定整流定值计算461、2#高压流化风机定值471、2、3#凝结水泵定值481、2#轴封风机定值501、2#射水泵定值51高压启动油泵定值52交流润滑油泵定值53点火油泵保护定值54疏水泵保护定值55油箱排烟风机保护定值57增压风机保护定值58材料库电源59消火栓加压水泵与稳压水泵控制柜电源甲、乙59 15. 净水站电动机保护定值60化水反冲洗泵保护定值601、2#化水供水泵保护定值611、2#工业、杂用水加压泵保护定值621、2#净水加压泵保护定值63#1,#2发电机保护定值厂站:编号:装置名称:DGT801D发放日期:2009年3 月03日CT变比: 1500/5一、差动保护二、复合电压过流三、定子绕组接地保护四、定子绕组对称过负荷六、转子两点接地保护三、失磁保护#1,#2主变压器保护装置定值通知单厂站:编号:装置名称:DGT801D发放日期:2009年1 月20日CT变比:150/5,1500/5 PT变比: 110/√3/0.1/√3/0.1/√3/0.1/3 第 1 页共 2页一、主变差动保护二、高压侧复压过流三、过负荷保护五、本体重瓦斯保护六、本体轻瓦斯保护八、主变温度保护九、零序过流#1,#2低厂、#0低备保护定值通知单厂站:编号:装置型号:SPL6412发放日期:2009年2月24日一、速断保护二、高压侧过流三、低压侧零序过流四、温度保护备用电源进线保护(95N,950)定值通知单厂站:编号:装置型号:SPL6412发放日期:2009年2月24日一、速断保护二、过流保护外源线904开关保护定值通知单厂站:编号:装置型号:发放日期:2009年2月24日一、速断保护二、过流保护380V备用电源开关(402,403)保护定值通知单#1,#2低厂变低压侧开关保护定值通知单380V备自投装置定值通知单厂站:编号:装置型号:WBT-820微机系列发放日期:2009年2月24日CT变比:150/5,1500/5 PT变比: 110/√3/0.1/√3/0.1/√3/0.1/3 第 1 页一、过流一段二、过流二段(不用)六、重合闸NFR 601 数字式发电机变压器组动态监视定值通知单三相电压与三相电流起动量参数表失磁保护不采用逆功率,因此不启动故障录波器同期装置定值七个同期点,七套定值表4-2同期主模件控制字定义表#1机组同期定值表同期主模件系统定值表表4-3同期主模件内部控制字定义表表4-4同期主模件内部控制1字定义表(v1.20版以上)#2机组同期定值表同期主模件系统定值表#1主变高压侧同期定值表同期主模件系统定值表表4-3同期主模件内部控制字定义表表4-4同期主模件内部控制1字定义表(v1.20版以上)#2主变同期定值表同期主模件系统定值表表4-4同期主模件内部控制1字定义表(v1.20版以上)95O1开关同期定值表表4-2同期主模件控制字定义表表4-4同期主模件内部控制1字定义表(v1.20版以上)95N开关同期定值表同期主模件系统定值表表4-3同期主模件内部控制字定义表表4-4同期主模件内部控制1字定义表(v1.20版以上)110KV开关同期定值同期主模件系统定值表表4-3同期主模件内部控制字定义表表4-4同期主模件内部控制1字定义表(v1.20版以上)给水泵电机保护定值容量:315KW IN=23。

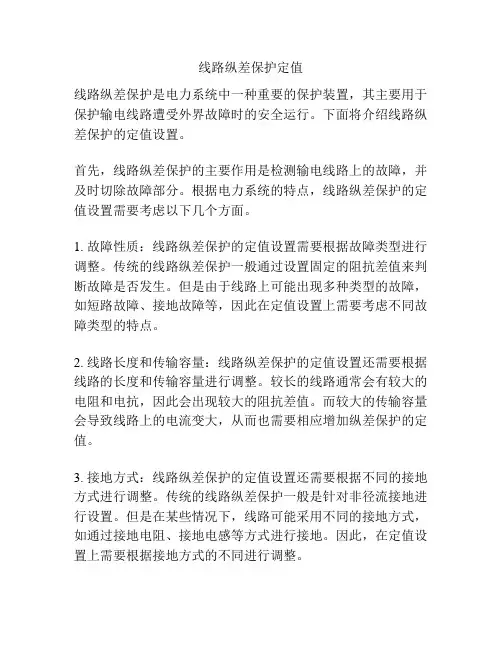

线路纵差保护定值

线路纵差保护定值

线路纵差保护定值线路纵差保护是电力系统中一种重要的保护装置,其主要用于保护输电线路遭受外界故障时的安全运行。

下面将介绍线路纵差保护的定值设置。

首先,线路纵差保护的主要作用是检测输电线路上的故障,并及时切除故障部分。

根据电力系统的特点,线路纵差保护的定值设置需要考虑以下几个方面。

1. 故障性质:线路纵差保护的定值设置需要根据故障类型进行调整。

传统的线路纵差保护一般通过设置固定的阻抗差值来判断故障是否发生。

但是由于线路上可能出现多种类型的故障,如短路故障、接地故障等,因此在定值设置上需要考虑不同故障类型的特点。

2. 线路长度和传输容量:线路纵差保护的定值设置还需要根据线路的长度和传输容量进行调整。

较长的线路通常会有较大的电阻和电抗,因此会出现较大的阻抗差值。

而较大的传输容量会导致线路上的电流变大,从而也需要相应增加纵差保护的定值。

3. 接地方式:线路纵差保护的定值设置还需要根据不同的接地方式进行调整。

传统的线路纵差保护一般是针对非径流接地进行设置。

但是在某些情况下,线路可能采用不同的接地方式,如通过接地电阻、接地电感等方式进行接地。

因此,在定值设置上需要根据接地方式的不同进行调整。

4. 故障电压:线路纵差保护的定值设置还需要根据故障时的电压进行调整。

一般来说,故障发生时的电压越低,纵差保护的定值应相应减小。

因为低电压下,电流增加,阻抗差值减小。

5. 抗干扰能力:线路纵差保护的定值设置还需要考虑其抗干扰能力。

在实际运行中,可能会存在地线电流互感器、CT (Current Transformer)误差等因素的影响,因此需要设置适当的纵差定值,以提高保护装置的抗干扰能力。

综上所述,线路纵差保护的定值设置需要综合考虑故障性质、线路长度和传输容量、接地方式、故障电压和抗干扰能力等因素。

通过合理地设置定值,可以确保线路纵差保护装置能够及时、准确地切除故障,保证输电线路的安全运行。

同时,定值设置还需要根据实际情况进行动态调整,以适应电力系统的变化。

PRS-753D_光纤分相纵差成套保护装置说明书

PRS-753D_光纤分相纵差成套保护装置说明书

PRS-753D●000●JS PRS-753D光纤分相纵差成套保护装置 技术说明书V 1.20编写人:**审核人:***批准人:***国电自动化研究院深圳南京自动化研究所深圳南瑞科技有限公司二○○三年一月目录1.装置概述 (1)1.1.装置软件编号及版本号定义 (1)1.2.保护功能基本配置 (1)1.3.主要性能特点 (2)1.4.硬件原理图 (2)2.技术参数 (3)2.1.机械及环境参数 (3)2.2.额定电气参数 (3)2.3.主要技术指标 (3)2.3.1. 动作时间 (3)2.3.2. 定值精度 (3)2.3.3. 暂态超越 (4)2.3.4. 自动重合闸 (4)2.3.5. 输出接点容量 (4)2.3.6. 实时时钟 (4)2.3.7. 电磁兼容 (4)2.3.8. 绝缘试验 (4)2.4.通讯接口 (4)2.5.光纤接口 (4)3.保护原理 (6)4.辅助功能 (27)4.1.动作出口 (27)4.2.信号接点输出 (27)4.2.1. 动作信号 (27)4.2.2. 告警信号 (27)4.3.事故分析 (27)4.3.1. 保护动作事件记录 (27)4.3.2. 故障录波记录 (29)4.3.3. 保护投退—装置运行—开入记录 (29)4.3.4. 自检记录 (31)4.3.5. 闭锁记录 (31)4.3.6. 光纤记录 (31)5.定值及整定说明 (32)5.1.数值型定值 (32)5.2.投退型定值(软压板) (33)5.3.定值整定说明 (34)6.装置使用 (37)6.1.面板使用说明 (37)6.1.1. 键盘说明 (37)6.1.2. 光字牌信号灯说明 (37)6.1.3. 操作小孔说明 (38)6.2.菜单操作与显示 (38)6.2.1. 装置正常运行时显示 (38)6.2.2. 装置的菜单界面 (39)7.装置接线与安装 (46)8.装置调试与投运 (47)8.1.调试资料准备 (47)8.2.试验仪器 (47)8.3.通电前检查 (47)8.4.上电检查 (47)8.5.定值整定 (47)8.6.整机调试 (48)8.6.1. 交流量调试 (48)8.6.2. 输入开关量调试 (48)8.6.3. 输出开关量调试 (49)8.6.4. 保护功能调试 (49)8.6.5. 通信功能调试 (49)8.6.6. 打印功能调试 (49)8.6.7. 调试功能结束 (50)8.7.注意事项 (50)8.7.1. 装置定检 (50)8.7.2. 投入运行与操作 (50)8.7.3. 常见故障及相应措施 (50)8.7.4. 事故处理 (52)9.订货须知 (53)附录A 内置光通信板使用说明 (54)附录B 保护装置通讯说明(IEC60870-5-103规约) (55)附录C 通道自环试验功能使用说明 (56)附图1:装置端子接线图 (57)附图2:装置交流端子图 (58)附图3:装置开入开出端子接线图 (58)附图3:装置开入开出端子接线图 (59)附图4:装置输出接点说明 (60)附图5:装置信号继电器接点说明 (61)附图6:装置操作板(WB340)端子排接线图 (62)附图7:装置电压切换板(WB352)原理接线图 (63)附图8:装置内置光通信板背后开孔说明 (64)附图9:装置部分原理接线图 (65)附图10:装置正面布置及柜上安装开孔 (66)1. 装置概述本装置为全数字式的高压线路保护,主要适用于110kV 及以下电压等级、无需选相跳闸的输电线路保护。

PRS-753S光纤分相纵差成套保护装置技术说明书V1.00-090930

PRS-753S光纤分相纵差成套保护装置技术说明书V1.00-090930

PRS-753S光纤分相纵差成套保护装置技术说明书V1.00二〇〇九年二月PRS-753S光纤分相纵差成套保护装置技术说明书V1.00编写:俞伟国宋晓亮审核:侯林陈远生批准:徐成斌二〇〇九年二月本说明书适用于PRS-753S系列国网标准化装置V1.00及以上版本程序本装置用户权限密码:700说明:PRS-753S装置运用于220kV及以上系统的标准版本软件分类如下:本说明书由长园深瑞继保自动化有限公司编写并发布,并具有对相关产品的最终解释权。

相关产品的后续升级可能会和本说明书有少许出入,说明书的升级也可能无法及时告知阁下,对此我们表示抱歉!请注意实际产品与本说明书描述的不符之处。

更多产品信息,请访问互联网:技术支持电话:(0755) 3301-8624/8663传真:(0755) 3301-8889,3301-8664欢迎拨打免费客户服务电话:400-678-8099目录1装置概述 (1)1.1应用范围 (1)1.2保护配置 (1)1.3主要性能特点 (2)2技术参数 (3)2.1机械及环境参数 (3)2.2额定电气参数 (3)2.3主要技术指标 (3)2.4通讯接口 (4)2.5光纤接口 (5)3保护原理 (6)3.1启动元件 (6)3.2差动元件 (7)3.3差动保护特性说明 (9)3.4选相元件 (13)3.5距离继电器 (13)3.6零序电流保护 (18)3.7振荡闭锁 (19)3.8PT断线检测和紧急状态保护 (20)3.9合闸于故障保护 (21)3.10非全相运行 (21)3.11三相不一致保护 (22)3.12重合闸 (22)3.13跳闸逻辑和重合闸闭锁 (25)3.14压板逻辑 (27)4辅助功能 (28)4.1信号系统 (28)4.2事故分析与过程记录 (28)5定值及整定说明 (37)5.1PRS-753S定值 (37)5.2定值整定说明 (40)6硬件说明 (43)6.1装置整体结构(硬件原理图) (43)6.2动作出口 (44)6.3输入开关量 (44)6.4信号接点 (45)6.5装置接线与安装 (46)附录A 装置使用 (47)A.1面板使用说明 (47)A.2菜单界面操作说明 (50)A.3装置运行报告及事故报告范例 (64)A.4装置汉字定值整定说明 (67)附录B 装置调试与投运 (75)B.1调试资料准备 (75)B.2通电前检查 (75)B.3上电检查 (75)B.4整机调试 (75)B.5装置投入运行操作步骤 (77)B.6注意事项 (77)附录C 通道自环试验功能使用说明 (79)附录D 串补电容线路保护 (80)D.1距离保护的超越 (80)D.2采用记忆电压极化 (82)D.3防止反方向经电容短路距离保护失去方向性 (83)D.4零序方向继电器 (83)D.5串补整定说明 (84)【附图1】装置端子排布置图(装置背视图) (85)【附图2】装置端子排接线图 (86)【附图3】装置正面布置及安装开孔图 (87)【附图4】装置内置光通信板信号灯说明 (88)1装置概述1.1应用范围PRS-753S装置为全数字式的超高压线路保护,主要适用于220kV及以上电压等级、需选相跳闸的输电线路保护。

ISAG线路光纤纵差保护测控装置说明书

ISAG线路光纤纵差保护测控装置说明书
数字系统工作电压:+5V,允许偏差:±0.15V
继电器回路工作电压:+24V,允许偏差:±2V
功耗:
交流电压回路:UN=57.7V,每相不大于0.5VA
交流电流回路:IN=5A,每相不大于1VA
IN=1A,每相不大于0.5VA
IN=0.3A,每相不大于0.5VA
直流电源回路: 正常工作时,不大于15W
频率定值误差:≤±0.01Hz
频率滑差定值误差:≤±0.1Hz/s
检同期角度定值误差:≤±2°
其他定值误差:≤±5%
方向元件边界条件:
角度下边界误差:≤+10°
角度上边界误差:≤-10°
激励量≥1.2倍定值时,瞬时动作段动作时间:≤35ms
延时动作段动作时间离散误差:≤30ms
各保护段返回时间:≤25ms
3.4.2
装置规定由母线流向线路为正方向,方向元件采用90°接线(Ia?Ubc/Ib?Uca/Ic?Uab),正方向动作方程为(括号内为最大误差范围)
(3-4-1)
式中: 和 分别代表90°接线方式中相对应的电流和电压量。
装置采用记忆电压消除近区三相短路时方向元件的死区,死区线电压门槛取9V。
【注意】:在本保护中,带延时的限时电流速断和定时限过流保护的方向元件处理与速动的瞬时电流速断保护的方向元件处理有所不同,当判断故障为近区反向三相故障时,该两段保护将闭锁3s,3s延时到后,如故障仍未切除,一定是相邻线路和设备的保护拒动,保护将动作,起到后备作用。
d)纵差保护要求线路两侧CT相数一致,即不能一侧为三相式供三段式过流保护,即“瞬时电流速断保护”、“限时电流速断保护”和“定时限过流保护”。各段保护均可选择带低压闭锁和方向环节,各段保护的电流、时间定值均可独立整定。

保护定值通知单

保护定值通知单

保护定值通知单This model paper was revised by the Standardization Office on December 10, 2020-------继电保护定值本计算_____________________审核_____________________批准_____________________1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.#1,#2发电机保护定值厂站:编号:装置名称:DGT801D发放日期:2009年3 月03日CT变比: 1500/5一、差动保护二、复合电压过流三、定子绕组接地保护四、定子绕组对称过负荷五、转子一点接地保护六、转子两点接地保护三、失磁保护#1,#2主变压器保护装置定值通知单厂站:编号:装置名称:DGT801D发放日期:2009年1 月20日CT变比:150/5,1500/5 PT变比: 110/√3/√3/√3/3 第 1 页共2页一、主变差动保护二、高压侧复压过流三、过负荷保护四、主变间隙零序电压电流保护五、本体重瓦斯保护六、本体轻瓦斯保护七、本体压力释放保护八、主变温度保护九、零序过流#1,#2低厂、#0低备保护定值通知单厂站: 编号: 装置型号:SPL6412 发放日期:2009年2月24日一、速断保护二、高压侧过流三、低压侧零序过流四、温度保护备用电源进线保护(95N,950)定值通知单厂站:编号:装置型号:SPL6412发放日期:2009年2月24日一、速断保护二、过流保护外源线904开关保护定值通知单厂站:编号:装置型号:发放日期:2009年2月24日一、速断保护二、过流保护三、过负荷保护380V备用电源开关(402,403)保护定值通知单低压过流保护#1,#2低厂变低压侧开关保护定值通知单低压过流保护380V备自投装置定值通知单厂站:编号:装置型号:WBT-820微机系列发放日期:2009年2月24日CT变比:150/5,1500/5 PT变比: 110/√3/√3/√3/3 第 1 页一、过流一段二、过流二段(不用)四、过流加速五、零序过流(不用)六、重合闸七、桥开关自投NFR 601 数字式发电机变压器组动态监视定值通知单三相电压与三相电流起动量参数表失磁保护不采用逆功率,因此不启动故障录波器同期装置定值七个同期点,七套定值表4-2同期主模件控制字定义表#1机组同期定值表同期主模件系统定值表表4-3同期主模件内部控制字定义表表4-4同期主模件内部控制1字定义表(版以上)#2机组同期定值表同期主模件系统定值表表4-3同期主模件内部控制字定义表表4-4同期主模件内部控制1字定义表(版以上)#1主变高压侧同期定值表同期主模件系统定值表表4-3同期主模件内部控制字定义表表4-4同期主模件内部控制1字定义表(版以上)#2主变同期定值表同期主模件系统定值表表4-3同期主模件内部控制字定义表。

深圳南瑞PRS753D差动保护调试说明

深圳南瑞PRS753D差动保护调试说明

PRS-753D调试说明说明:以下调试说明可能会和现场保护装置有少许出入,请以现场所配说明书为准。

PRS-753D操作说明1)装置正常运行时应将操作界面退出到最外面的菜单,否则装置显示器背光会一直点亮,缩短显示器使用寿命;2)装置退出到最外层界面时,按“F2”键可复归已返回的动作时间,而上、下键可调节显示对比度。

3)进行保护调试前或投运前必须确定保护在投入状态,因为在调试状态装置会退出保护。

4)对于“光纤通信中断”、“本侧机与对侧机识别码不对应”动作信号装置判为装置异常,其动作返回后必须在“预设”菜单下——〉“保护功能”——〉“复归事件”——〉“复归装置异常”下手动复归。

5)光纤差动保护联调时,本侧识别码与对侧识别码设置需相反,即本侧机的本侧识别码为“1”,对侧识别码设为“2”时,对侧机的本侧识别码需设为“2”,对侧识别码设为’1”。

6)光纤插件背板上标识的“TX”口为光纤发信口,“RX”口为光纤收信口,在通道调好后若插上光纤后光纤插件背板上的红灯仍亮,侧将“TX”口与“RX”口的光纤交换一下,若还不行则可用一根尾纤将两个光纤口环节,若其熄灭则可排除装置光纤口故障。

7)光纤通道正常和识别码设置后,可以开始两侧联调,在对侧将电流、电压后,本侧可看交流量是否正确,在“查看”——〉“交流采样”中可以看到nIa、nIb、nIc即为对侧电流,nUa、nUb、nUc对侧三相电压。

两侧进行差动保护联调时,若在一侧加电流,要两侧保护动作则需将另一侧的投退型定值中“弱电源侧”投入,这样两侧就能同时动作。

其他操作详见说明书。

PRS-753D保护逻辑调试大纲以下定值以5A系统为例。

1A系统相应的电流定值需除以5。

数值型定值中线路全长设为100km,线路正序阻抗二次值=10Ω、线路正序阻抗角度=80°、线路零序阻抗二次值=30Ω、线路零序阻抗角度定值)=70°;启动元件中电流突变量启动定=1A、零序阻抗补偿系数=0.67、电流突变量启动定值=1A、零序电流启动定值=1A。

3 2接线方式下深圳南瑞prs-753a型220kv输电线路纵联电流差动保护现场运行规程

3 2接线方式下深圳南瑞prs-753a型220kv输电线路纵联电流差动保护现场运行规程

第一节3/2接线方式下深圳南瑞PRS-753A型220kV输电线路纵联电流差动保护现场运行规程一、3/2接线方式下220kV输电线路PRS-753A型纵联差动保护使用范围二、3/2接线方式下220kV输电线路PRS-753A型纵联差动保护(一)220kV输电线路PRS-753A型纵联差动保护组成深圳南瑞公司生产的PRS-753A型输电线路电流差动保护屏包括:包括PRS-753A型纵联电流差动保护装置、后备距离及零序电流保护,通过专用光纤通道(一主一备两个通道)构成纵联差动保护。

(二)220kV输电线路PRS-753A型输电线路纵联差动保护装置正常运行状态:1.PRS-753A型输电线路纵联差动保护装置面板指示灯:●第一排:管理运行、主保护运行、后备运行、重合允许,绿色指示灯。

●第二排:TV断线、通道故障、TA断线、总告警,黄色指示灯。

●第三排:跳A、跳B、跳C、重合闸、主保护动作、后备保护动作,红色指示灯。

2.PRS-753A型输电线路纵联差动保护装置正常运行状态:1)正常运行时面板的“管理运行”、“主保护运行”、“后备运行”绿色指示灯亮,其他指示灯不亮。

2)李庄站、徐庄站的徐李一、二、三线PRS-753A型纵联差动保护装置重合闸功能不用,“重合允许”、“重合闸”指示灯属于备用不亮。

3)PRS-753A型纵联差动保护装置检测到电压断线时,面板的“TV断线”橙色指示灯亮;当保护装置检测到电流回路断线时,面板的“TA断线”橙色指示灯亮;当纵联电流差动保护复用光纤通道故障时,面板的“通道故障”橙色指示灯亮;各种告警指示灯亮的同时装置“总告警”橙色指示灯也点亮。

PRS-753A型纵差保护装置上的“总告警”指示灯,在各种异常或保护处于退出状态时均会点亮,以此提示保护装置发生故障。

4)PRS-753A型纵联差动保护装置动作于跳闸出口后,其面板的相应的“跳A”、“跳B”、“跳C”及相应“主保护动作”、“后备保护动作”红色指示灯都点亮。

光纤纵差保护

光纤纵差保护

实际上就是一种差动保护。

只不过将两侧的电气量先转换成数字信号后,再通过光纤进行双侧通讯,对两侧的电气量进行比较。

而一般的差动保护主要比较两侧的电流差,用的是控制电缆形成差流回路,为防止CT二次回路负载太大,差流回路的电缆不可能很长。

但光纤差动不存在这个局限性。

光纤差动保护目前一般应用在很重要的线路中作为主保护,并且可以保护线路的全长。

这是我收集的资料,可能对你有用220kV线路的主保护:高频通道。

采用专用的收发信机,相-地耦合方式。

光纤通道。

采用点对点直接连接通道。

220kV线路的主保护:高频通道。

采用载波机复用保护,相-相耦合方式。

光纤通道。

采用复用PCM方式,经过OPGW传输。

不同保护通道的保护配置及应用原则1 、两套纵联保护宜由两个完全独立的通道(含通道设备)传送。

2 、对有OPGW光纤通道的线路,纵联保护通道应采用OPGW光纤通道。

3 、220kV线路两套主保护通道一般选用相—地耦合制的电力线高频通道,但分别耦合在不同的相别上。

配置两套不同原理的高频闭锁式保护(专用收发信机)。

4、对有OPGW光缆的线路,每套保护直接使用不同的光纤芯或复用光纤通道。

配置一套光纤分相电流差动保护、一套光纤允许式方向/距离保护或两套光纤分相电流差动保护。

5、对有OPGW光缆且完全同杆并架双回线,每回线均配置一套光纤分相电流差动保护、一套光纤允许式方向/距离保护或两套光纤分相电流差动保护,每套保护直接使用不同的光纤芯或复用光纤通道6、对有OPGW光缆且非同杆并架双回线,在无OPGW光缆的线路上配置一套光纤分相电流差动、一套专用载波高频闭锁式保护或迂回OPGW通道的光纤分相电流差动;在有OPGW光缆的线路上保护配置同上。

7、对电缆或电缆架空线混合线路保护通道应采用光纤通道,一套保护直接使用光纤芯,另一套保护复用光纤通道,配置一套光纤分相电流差动保护、一套光纤允许式方向/距离保护或两套光纤分相电流差动保护。

8、对有ADSS光缆的线路,一套保护直接使用光纤芯,另一套选用相—地耦合制的电力线高频通道。

设备部继保班检修规程

设备部继保班检修规程

设备部继保班检修规程设备部继保班检修规程目录1、电气二次控制回路检修规程 (3)2、220K V线路保护检修规程 (6)3、6KV、380V保护检修规程 (11)4、发变组保护检修规程...................................................................................................1 5 5、发电机励磁系统二次设备检修规程.................................................................................2 3 6、故障录波装置检修规程 (37)7、电测及远动设备检修规程…………………………………………………………………………………4 1一、电气二次控制回路检修规程1.概述及设备规范1.1 概述1.1.1 规定了断路器、隔离开关等二次控制回路的检修内容和检修质量要求。

1.1.2 适应于电气检修工作人员在现场进行电气二次控制回路的检查和检修。

1.2 设备规范直流控制电压额定值: 110V 交流控制电压额定值: 220V 1.3规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本标准。

Q/CDT 207 设备点检定修管理导则。

DL/Z 870 火力发电企业设备点检定修管理导则。

大唐国际发电股份有限公司设备点检定修管理制度(2009版)。

DL 408--1991 电业安全工作规程(发电厂和变电所电气部分)GB 14285-1993《继电保护和安全自动装置技术规程》DL/T 587--1996《微机继电保护装置运行管理规程》GB50171-1992《电气装置安装工程盘柜及二次回路接线施工及验收规范》国家电力公司《防止电力生产事故的二十五项重点要求》2.检修项目与周期2.1 日常维护项目与周期2.1.1 日常维护周期电气二次控制回路日常维护周期为每两周进行一次。

分相式电流纵差保护原理及光纤通道与保护接口

分相式电流纵差保护原理及光纤通道与保护接口

MIM IN N IK
• 动作电流:
ICD IMINIKIK0
• 制动电流:
IR IM INIKIK2IK
• 因为 ICD IR 继电器不动。
• 凡是穿越性的电流不产生 动作电流,只产生制动电 流。
整理课件
输电线路电流纵差保护的主要问题
M IM IN N
IC
⑴ 电容电流的影响
电容电流是从线路内部流出的 电流,因此它构成动作电流。 由于负荷电流是穿越性的电流, 它只产生制动电流。所以在空 载或轻载下电容电流最容易造 成保护误动。
解决方法:
① 用起动电流定值躲本线路 电容电流。
②起动电流定值躲不了电容电 流整理时课件,进行电容电流补偿。
输电线路电流纵差保护的主要问题
M IM IN N
IK
⑵ 重负荷情况下线路内部经高 电阻接地短路,灵敏度可能不 够。
负荷电流是穿越性的电流, 它只产生制动电流而不产生动 作电流。
经高电阻短路,短路电流 IK
ቤተ መጻሕፍቲ ባይዱ动作电流:
ICD 0
ICD 0IM0IN0
制动电流:
IR0 IM0IN0
0.7 5
I QD 0 为定值单中‘零序起动
IQD0
电流定值’。
I R0 经100ms延时动作。
零序差动继电器本身无选相
功能,所以再另外用稳态分 相差动继电器选相。两者构 整理成课件‘与’门。
931保护中差动继电器的种类和特点
整理课件
内部时钟 发时钟

收时钟

RCS-900 系列纵联 差动保护
外部通信方式二——通过64Kb/s 同向接口复接PCM通信设备
• 需在通信机房内加装一台专用光电变换的数字 复接接口设备MUX-64。它通过双绞线与PCM

光纤纵差装置本侧对侧识别码列表

光纤纵差装置本侧对侧识别码列表

目录1、动力站光纤差动保护屏机柜结构图-----------------------------------------------------------------12、动力站光纤差动保护原理图--------------------------------------------------------------------------23、动力站进线保护原理图--------------------------------------------------------------------------------34、动力站光纤差动保护屏压板图-----------------------------------------------------------------------45、动力站光纤差动保护屏端子接线图-----------------------------------------------------------------56、ISA353G装置保护原理接线图-----------------------------------------------------------------------67、ISA353G装置端子排接线图--------------------------------------------------------------------------78、动力站甲、乙线光纤差动装置识别码明细--------------------------------------------------------89、动力站甲、乙线光纤差动装置调试大纲-----------------------------------------------------------910、光纤差动保护带负荷测相位记录表-----------------------------------------------------------10-13动力站配电所甲、乙线光纤差动装置识别码明细表光纤纵差装置调试大纲1、检查光纤电缆,并测试通道连接正确和良好;2、检查炼化变和动力站南瑞综保ISA-353G型装置设置本侧和对侧识别码,综保应验证光纤通讯正常;3、分合炼化变和动力站侧进线开关正常;4、一次校线对应两侧开关,并对位;5、二次光纤进行对位校验;6、检查综保保护定值输入正确,综保内差动保护投入,将其它保护退出,检查CT变比调节系数正确;7、检查两侧6千伏进线断路器处于试验位置,两侧开关在合位;8、分别将炼化变和动力站差动保护柜上差动保护压板投入;9、试验差速断,按定值单要求分别在炼化变和动力站开关每相加动作电流,差速断应分别跳两侧开关;10、在炼化变和动力站开关按定值单要求每相分别加试验电流,试验比差动作跳闸;11、分别测试控制回路断线、CT断线告警及闭锁差动保护;12、比率差动带负荷进行相位测试;确认正确后调试完毕。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

PRS-753DT光纤分相纵差成套保护装置定值清单1.定值清单1.1.保护元件配置PRS-753DT装置提供了丰富的保护元件,并可根据具体工程需求,灵活配置保护元件。

一旦保护元件配置退出,则与此保护元件相关的定值都变为不可见,大大简化了整定管理。

装置的保护元件配置功能即是根据用户的要求,在出厂前投入选配的元件。

装置出厂后不得轻易更改保护元件配置,如果改动需重新整定定值。

请特别注意:装置的定值单与保护的配置息息相关,配置不同时定值单也有所区别。

本章以下所列的定值表为装置的定值单全表。

1.2.数值型定值【注意】:本装置保护所有定值均按二次值整定。

表5-2 数值型定值表注:表中In为1或5,分别对应于TA二次额定电流为1A或5A。

1.3.投退型定值表5-3 投退型定值表1.4.软压板本保护装置设置了软压板功能。

当软压板功能允许时,可以通过装置菜单就地修改,也可以通过后台遥控的方式进行修改。

表5-4 软压板定值表说明:1)“投闭锁重合闸压板”和屏上硬压板为“或”的关系,“投闭锁重合闸压板”置“投入”时,将闭锁重合闸,一般应置位“退出”;2)其余的软压板和和屏上硬压板为“与”的关系。

当需要利用软压板功能时,必须投上硬压板。

当不需要软压板功能时,必须将相应的软压板设置为“投入”。

2.定值整定说明2.1.系统参数1)线路全长(d310):按实际线路长度整定,此处的线路全长定义为保护安装处距离T点的距离,即支路长度,单位为公里(km),用于测距计算。

2)线路全长正序阻抗及角度定值(d311~d312):按实际线路全长阻抗整定,此处的线路全长定义为保护安装处距离T点的距离,即支路长度。

【注意】:本装置各阻抗参数的整定值均为二次值。

3) 本侧识别码、A 通道识别码和B 通道识别码:数字,范围为0~65535。

【注意】:这三个定值主要用来区分保护装置,其整定值需三者均不相同;同时应注意在一个站内的所有保护装置间应不重复。

同一个通道两端的识别码应该成对出现,应保证通道对侧装置的“本侧识别码”等于本装置整定的相应侧的“对侧识别码”(说明:若这三个值整定相同则装置将进入自环状态,若任何两个装置中的两个值整定不互相对应则装置将上报“光纤通讯识别码不对应”出错信息,在这两种状态下装置均无法正确运行保护,因此,对这三个定值的整定需特别注意。

)2.2. 起动元件1) 电流突变量起动定值(d315):按躲过正常负荷电流波动最大值整定,一般整定为0.2I n 。

对于电铁、轧钢、炼铝等负荷变化剧烈的线路,为避免保护装置频繁起动,可以适当提高定值,定值范围为~0.5I n 。

2) 零序电流起动定值(d485):按躲过最大负荷电流的零序不平衡电流整定,定值范围为~0.5I n 。

2.3. 主差保护定值1) 突变量比差门槛值(d512):按躲过稳态情况下差动电流中的非零输出(或称噪声信号)的原则来整定,可取为~0.5I n 。

2) 稳态量比差门槛值(d045):按躲开正常运行时的最大不平衡电流整定,一般取为~0.5I n 。

3) 零序比差门槛值(d513):需按躲过外部三相短路故障时的不平衡电流整定。

4) 【注意】:各电流差动继电器动作电流门槛值在线路两侧应按一次电流相同折算到二次整定。

5) TA 断线零序电流门槛(d735):整定为当TA 断线不闭锁差动保护时,稳态量比差保护的动作值。

若TA 断线闭锁差动控制字投入,则该定值应小于稳态量比差保护的动作电流。

6) TA 断线零序电压门槛(d736):应考虑能够区分TA 断线与线路未端发生的最轻微故障,该值应整定得较小,如为2V 。

7) 弱电源侧(d497):在出厂时整定为“1”(投入)状态,以避免保护安装在弱馈负荷侧时,由于忽略该控制字的整定而导致本侧保护装置不能出口的情况发生。

2.4. 距离继电器1) 接地距离I 段阻抗定值(d322):按全线路阻抗的~倍整定,对于有互感的线路,应适当减小。

2) 相间距离I 段阻抗定值(d340):按全线路阻抗的~倍整定。

3) 距离II 、III 、IV 段的阻抗和时间定值:按段间配合的需要整定,对本线末端故障有灵敏度。

4) 负荷限制距离投退(d397)、负荷限制距离阻抗定值(d398):为了在长线时保证三相距离继电器可靠躲开负荷测量阻抗而设定,短线时可将其退出。

电阻定值按重负荷时最小测量电阻整定,是一条经过最小测量电阻、倾斜角度为60°的直线,其左半平面为动作区。

5) 零序阻抗补偿系数(d320)1103L L L Z Z Z -=,其中0L Z 和1L Z 分别为d313和d311定值。

整定时建议采用实测值,如无实测值,则将计算值减去作为整定值。

6) 接地距离偏移角度定值(d331):为了适当限制电抗继电器的超范围并扩大继电器测量过渡电阻的能力,将姆欧继电器特性圆向第一象限偏移,可取值范围为0°、15°和30°。

短线路时取较大值,长线路取较小值。

建议线路长度≥40KM时取0°,≥10KM时取15°,<10KM 时取30°。

7)【注意】:在距离保护定值整定中,必须保证“距离I段定值≤距离II段定值≤距离III段定值”,即有d322≤d324≤d327及d340≤d341≤d344。

2.5.零序过流1)零序保护投退控制字说明:各段零序保护以及其方向元件均有软压板可投退,零序过流I段、零序过流II段、零序过流III段、零序过流IV段同时还可分别经各自的硬压板投退。

2)零序过流I段定值(d180):按躲开下一条线路出口处单相或两相接地短路时可能出现的最大零序电流、并引入可靠系数K K(可取~)的原则整定,即有“零序过流I段定值”=K K 3I0max 。

3)零序过流II段定值(d182):与下一条线路的零序I段定值配合,应保证线路末端接地故障有足够的灵敏度。

4)零序过流III段定值(d233):应保证线路末端经最大允许过渡电阻接地故障有足够的灵敏度。

5)零序电流IV段定值(d236):原则上按躲过下一条线路始端三相短路时,流过装置的最大不平衡电流整定。

6)【注意】:零序过流定值整定中,各段零序电流动作门槛整定值的大小应保证“零序过流I段≥零序过流II段≥零序过流III段≥零序过流IV段”,即有d180≥d182≥d233≥d236。

2.6.合闸于故障保护1)零序过流加速定值(d238):按躲过线路合闸时最大不平衡零序电流整定。

2.7.紧急状态保护1)TV断线零序过流投退(d354):该控制字投入时,在TV断线情况下,退出零序I段保护,其余各段零序保护(可分别选择投退)方向元件自动退出,零序过流定值不变。

2)TV断线过流保护投退(d355):该控制字投入时,投入相过流元件。

2.8.其它保护1)“振荡闭锁投退”(d332)、“突变量距离继电器投退”(d333)、“弱馈保护投退”(d336)按照实际需要投退,各元件所需要的参数在装置中固定,不需用户整定。

2.9.重合闸1)重合闸投退(d498):为装置重合闸的软件控制字,本控制字投入与装置重合闸硬压板开入有效二条件共同决定装置重合闸功能投入。

本控制字投入时装置的保护起动重合闸功能自动投入,不对应起动功能则还需由控制字d016的投入决定。

2)不对应起动重合闸投退(d016):为装置位置不对应起动重合闸功能的软件投退控制字(须在d498投入及装置重合闸硬压板开入有效二条件均满足的前提下)。

该控制字为退出则装置不对应起动重合闸功能退出。

3)重合闸同期检定角度(d107):按检同期合闸方式时母线电压对线路电压的允许角度差整定。

4)重合闸同期检定投退(d106):该控制字投入时,投入重合闸检同期方式。

当母线三相电压大于40V,线路电压大于40V(相电压)或70V(线电压)且线路电压与母线电压间的相位在整定范围内时,检同期条件满足。

同期电压相别可在预设菜单中设定。

5)检线无压母有压投退(d319):该控制字投入时,投入重合闸检线路无压母线有压方式。

当线路电压小于30V(相电压)或50V(线电压),同时三相母线电压均大于40V,检线路无压母线有压条件满足。

6)检母无压线有压投退(d339):该控制字投入时,投入重合闸检母线无压线路有压方式。

当三相母线电压均小于30V,同时线路电压大于40V(相电压)或70V(线电压),检母线无压线路有压条件满足。

7)检线无压母无压投退(d352):该控制字投入时,投入重合闸检线无压母无压方式。

当三相母线电压均小于30V,同时线路电压小于30V(相电压)或50V(线电压),检线路无压母线无压条件满足。

8)【注意】:上述三个控制字可单独使用,也可组合使用,如“检线无压母有压”、“检线无压母无压”同时投入即为“检线路无压方式”;“检线有压母无压”、“检线无压母无压”同时投入即为“检母线无压方式”,三者同时投入时即为“检任一无压方式”。

9)投重合闸不检(d442):该控制字投入时,重合闸不进行条件判断。

10)相邻线有流重合闸检定投退(d353):该控制字投入时,且“重合闸检同期”投入,进行相邻线电流判断,若相邻线电流IL>0.06In,重合闸条件满足。

11)母线TV断线闭锁重合闸(d937):该控制字投入时,在母线TV断线情况下,闭锁重合闸,同时退出合闸于故障距离保护,仅保留不带方向的合闸于故障零序过流保护。

12)零序过流II段闭锁重合闸(d767):该控制字投入时,零序过流II段动作,闭锁重合闸。

13)距离II段闭锁重合闸(d936):该控制字投入时,距离II段动作,闭锁重合闸。

14)III段以上闭锁重合闸(d443):该控制字投入时,零序过流III段、零序过流IV段和距离III段动作时闭锁重合闸。

15)多相故障闭锁重合闸(d758):该控制字投入时,为两相三相故障跳闸时闭锁重合闸。

2.10.手合检同期/无压合闸1)手合检同期/无压合闸投退(d175)当手合时,需进行同期、母线无压或者线路无压条件判断,投入此定值。

2.11.慢速重合闸1)慢速重合闸投退(d440):当从保护跳闸到重合闸成功时间大于20s时,投入该定值。

2)重合闸整组复归时间(d441):按照起动重合闸后到重合闸成功的最长时限整定,并稍大于该时限。

相关文档
最新文档
