ups系统
UPS系统
UPS供电系统不间断电源（ Uninterruptible Power System），简称UPS，是指在主电源（通常是市电）出现供应故障情况下临时向需要不间断工作的系统连续供电的电源系统。
UPS在主电源输入正常时，也可对品质不良的电源进行稳压、稳频、抑制浪涌、滤除噪声、防雷击、净化电源、避免高频干扰等，从而提供给使用者一个稳定纯净的电源，因此在工业中得以广泛应用。
不仅如此，UPS提供的电源还具有较高的电压、频率稳定性好、波形失真小、噪声和干扰更优于外电网等几大优点，是计算机系统最理想的供电方式。
如下图所示：一、UPS工作原理1.1 UPS的两大组成UPS电源系统主要分两大部分，UPS主机和储能电池（又称备用发电机）。
额定输出功率的大小取决于主机部分，通常负载功率应满足UPS电源70％的额定功率。
储能电池的容量当负载功率确定后主要取决其后备时间的长短，通常在几分钟或几个小时不等。
再长时间可以考虑用备用发电机。
1.2 UPS的运行方式UPS正常运行时一般有二路输入电源，其一为主市电、其二为蓄电池。
正常情况上由主市电经由UPS主机整流稳压再经逆变后向负载供电，当主市电中断时，由电池经逆变后向负载供电；当市电恢复时，再转换为市电供应。
另外，当UPS故障或检修需要时，UPS还可采用旁路供电模式。
下面介绍一下UPS系统的三种运行方式：1.2.1正常运行方式UPS正常运行时，由市电向UPS系统供电，以380V或220V交流电为电源，经自藕变压器后输入整流器将交流电压转换为直流电压，再经滤波电抗器滤除直流电压的谐波，输入脉宽调制逆变器转换为交流电压，由滤波电抗器滤除来自逆变器输出中的谐波电压，以使逆变变压器输出端电压获得低非线性失真的正弦波，将220V、50Hz交流电送到UPS负载。
1.2.2蓄电池供电运行方式当系统停电或整流器输入电压超出允许范围时，UPS由蓄电池供电，直流电经直流隔离二极管和电池扼流圈（以减少单相逆变器在电池中产生的脉动），输入脉宽调制逆变器完成向负载供电。
UPS系统

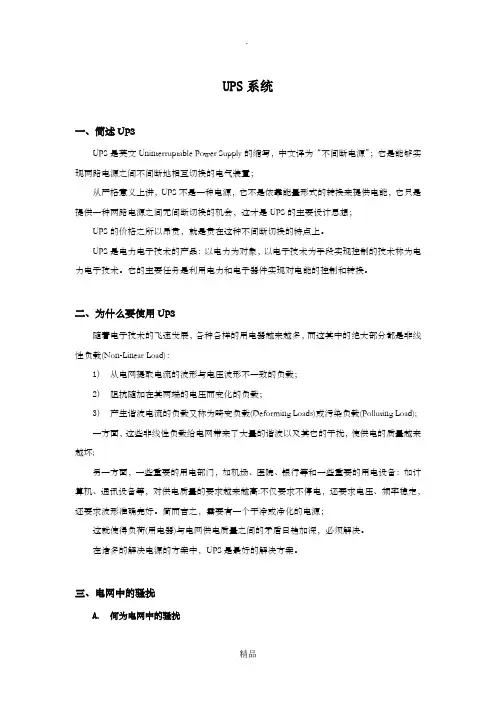

UPS系统一、简述UPSUPS是英文Uninterruptable Power Supply的缩写，中文译为“不间断电源”；它是能够实现两路电源之间不间断地相互切换的电气装置；从严格意义上讲，UPS不是一种电源，它不是依靠能量形式的转换来提供电能，它只是提供一种两路电源之间无间断切换的机会，这才是UPS的主要设计思想；UPS的价格之所以昂贵，就是贵在这种不间断切换的特点上。
UPS是电力电子技术的产品：以电力为对象，以电子技术为手段实现控制的技术称为电力电子技术。
它的主要任务是利用电力和电子器件实现对电能的控制和转换。
二、为什么要使用UPS随着电子技术的飞速发展，各种各样的用电器越来越多，而这其中的绝大部分都是非线性负载(Non-Linear Load)：1)从电网提取电流的波形与电压波形不一致的负载；2)阻抗随加在其两端的电压而变化的负载；3)产生谐波电流的负载又称为畸变负载(Deforming Loads)或污染负载(Polluting Load);一方面，这些非线性负载给电网带来了大量的谐波以及其它的干扰，使供电的质量越来越坏;另一方面，一些重要的用电部门，如机场、医院、银行等和一些重要的用电设备：如计算机、通讯设备等，对供电质量的要求越来越高:不仅要求不停电，还要求电压、频率稳定，还要求波形准确完好。
简而言之，需要有一个干净或净化的电源；这就使得负荷(用电器)与电网供电质量之间的矛盾日趋加深，必须解决。
在诸多的解决电源的方案中，UPS是最好的解决方案。
三、电网中的骚扰A.何为电网中的骚扰骚扰（disturbance ）：任何可能引起装置、设备或系统性能降低或对有生命、无生命的物质产生损害作用的现象；干扰（interference ）：由骚扰引起的设备、传输通道或系统性能下降的现象； 从严格意义上讲，“骚扰”和“干扰”是两个不同的概念： “骚扰”是一种客观存在的现象；“干扰”是一种在“骚扰”作用下，使敏感设备受到影响时的现象。
UPS电源系统大全
UPS电源系统大全什么是UPS所谓UPS（Uninterruptible Power System），不间断电源系统，就是当停电时能够接替市电持续供应电力的设备，含有储能装置，后备动力来自电池组，由于电子元器件反应速度快，停电的瞬间在4~8毫秒内或无中断时间下继续供应电力。
为什么要用UPS现在全世界各国的大众供应系统都是交流电源，一个理想的交流电源，应该满足以下几个条件：■频率稳定■电压稳定(土10%内)■不含谐波失真(<5%)■没有噪声干扰(符合IEEE 587,FCC,CE等标准规定)■低输出阻抗目前，我国仅有少数局部地区刚刚解决了电力紧张的问题，大部分地区和大城市还面临着电力供应紧张的迫切问题，供电质量更是不能得到保证。
市电无法提供敏感电子设备需要的干净、稳定的电源，用户最终为设备的健康和安全运行负责。
但即使是在早已实现电气化的美国和其它西方国家，电网的质量也远非可靠。
由于电网本身的质量有问题与各种偶然因素的作用，再加上自然灾害的破坏，电压浪涌，电磁噪声，持续电压偏高，持续低压等电网不良现象在发达国家也是常事，甚至还可能发生长时间停电。
事实上，在造成数据丢失的各种因素中，电源故障以45．3％的机率居首位，其它几种主要的因素分别是：暴风雨9.4％、火灾8.2％、硬软件故障8.2％、洪水6.7％、地震5.5％。
可以想象如果未使用不间断电源系统，那么当市电发生异常，将造成计算机掉电、死机，甚至造成硬件故障；在医院里，电子医疗设备如果因为停电而停止工作，对病人的影响是致命的。
硬件的故障可花钱消灾，但是万一丢失重要数据资料而没有备份，花多少钱可能都不能弥补，所以为您的设备添购不断电系统，就如同买保险一样，有备无患。
UPS系统并不是只有当停电时才有动作的，前面所提到的市电异常，包含了市电电压过低、过高、突波、噪声等，均是足以影响设备正常运作的电源品质问题，而配备不断电系统能一次性解决几乎所有的电源问题。
UPS系统
UPS系统即不间断电源系统。
它是一种含有储能装置、以逆变器为主要元件、稳压稳频输出的电源保护设备。
在计算机和网络系统应用中，主要起两个作用：一是应急使用，防止电网突然断电而影响正常工作，给计算机系统造成损害；二是消除市电网上的电涌、瞬间高电压、瞬间低电压、暂态过电压、电线噪声和频率偏移等“电源污染”，改善电源质量，为计算机系统提供高质量的电源。
目录编辑本段1、UPS的分类（1）后备式（off line）UPS 过去，后备式UPS使用较为普遍。
在市电正常供电时，市电经UPS分路直接输出或经变压器耦合输出，逆变器并不工作。
此时，UPS相当于一台稳压性能较差、无交流稳压功能的稳压器，仅对市电电压幅度波动有所改善，对电网上出现的频率不稳、波形畸变等“电污染” 不作任何调整。
当市电异常或中断时，UPS切换为蓄电池供电状态，电池直流电经逆变器逆变为220V的稳定交流电输出。
后备式UPS电源的逆变器总是处于后备供电状态，它具有利用率高、噪者低、价格便宜等特点，但供电质量较差。
（2）在线式（on line）UPS 目前，在线式UPS使用得较为普遍。
无论市电正常与否，在线式UPS电源的逆变器始终处于工作状态。
逆变器具有稳压和调压作用，因此在线式UPS能对电网供电起到“净化”作用，同时具有过载保护功能和较强的抗干扰能力，供电质量稳定可靠，但其价格较贵。
（3）在线互动式（line interactive）UPS 在线互动式UPS是基于在线式UPS发展起来的一种新技术，其电池、逆变器和输出始终处于连通状态。
在市电供电状态下，逆变器反相工作，为蓄电池充电；市电异常时，转换开关断开，由蓄电池提供输出。
该UPS的逆变器和输出总是处于连通状态，对电源起到滤波及削波作用，具有优越的电源保护功能。
在线互动式UPS具有稳压精密、运行稳定、智能化和安全保护等特点。
编辑本段2、UPS的使用科学合理地使用UPS，使UPS处于良好的工作状态，可延长其使用寿命，降低运行故障率。
UPS系统课件电厂、电站x
航空航天
航空航天领域的设备对电源的稳定性要求极高，因为电源问题可能导致重大安全事故。UPS系统能够 为航空航天设备的控制系统和关键设施提供不间断的电力支持，确保飞行的安全性和可靠性。
04
UPS系统的选型与配置
UPS系统的容量选择
总结词
容量选择是UPS系统配置的重要环节，需要 根据负载的功率、负载的性质以及供电要求 等因素进行综合考虑。
绿色环保与节能减排技术
总结词
随着环保意识的不断提高，绿色环保和节能减排成为UPS系统的重要发展方向。
详细描述
采用高效、低损耗的电力电子器件和优化控制策略，可以降低UPS系统的能耗和排放， 减少对环境的影响。同时，开发和应用新能源、储能等绿色能源，可以进一步提高UPS
系统的可持续性和环保性。
THANKS FOR WATCHING
02
UPS系统的工作原理
UPS系统的基本组成
01
02
03
04
整流器
将交流电转换为直流电，为电 池和逆变器提供电能。
电池组
储存电能，在市电异常时提供 后备电源。
逆变器
将直流电转换为交流电，供给 负载使用。
控制单元
控制UPS系统的运行，监测输 入输出电压、电流等参数，确
保系统稳定运行。
UPS系统的运行方式
UPS系统课件电厂、 电站X
目 录
• UPS系统概述 • UPS系统的工作原理 • UPS系统的应用场景 • UPS系统的选型与配置 • UPS系统的维护与保养 • UPS系统的发展趋势与展望
01
UPS系统概述
UPS系统的定义与特点
总结词
UPS系统的定义、特点
详细描述
UPS系统介绍
主要功能： 1、电流互感器信号转换 2、整流器电流峰值调整 3、整流器电流显示
调整参数：
1、整流器保护电流（峰值）
整流/充电器控制原理
4、整流取样变压器板 (80-227308)
主要功能： 1、输入电压取样 2、为整流控制板供电
整流/充电器控制原理
5、直流电压分压板 (80-226703)
主要功能： 1、直流电压取样（峰值） 2、直流电压显示
LD10浮充 LD11均充
正负电源指示
P7 浮充电压 P8 均充电压
P13 电池限流 P15 整流器限流
R、S、T相可控硅触发缓释放
整流/充电器控制原理
2、可控硅驱动板 (80-227200)
1）隔离驱动 2）阻容吸收电路，去除尖峰及高次谐波
Hale Waihona Puke 整流/充电器控制原理3、整流器电流取样板 (80-227502)
7、维修旁路 • 用于维修或维护工作，使UPS内部与市电进行电气隔离 • 与逆变器、静态旁路具有互锁功能
UPS结构及拓朴原理
三、单机系统结构
UPS结构及拓朴原理
四、双机并联系统结构
特点：
带载能力增强
（2Iout）
减少设备停机维修
时间
提高设备的可靠性
整流/充电器控制原理
一、整流器结构
固态UPS整流控制电路的总体结构
调整参数：
1、直流电压显示值
整流/充电器控制原理
6、辅助电源 (80KVA-J225207) 功能：DC/DC隔离电源，为电池电流传感器供电
整流/充电器控制原理
三、蓄电池充电技术 1、电池组的双电平充电模式
第一阶段 充电电流恒定 充电电压上升到 均充电压
UPS系统(最新最全)
UPS系统（最新最全）一、UPS系统概述UPS（Uninterruptible Power Supply），即不间断电源，是一种保障电力供应稳定、可靠的电源设备。
在现代社会，电力已成为支撑各类企业和家庭正常运作的基石。
UPS系统的主要作用是在市电中断或电压异常时，为负载提供持续、稳定的电力供应，确保设备正常运行，避免因电力问题导致的损失。
二、UPS系统分类及特点1. 在线式UPS在线式UPS系统始终处于工作状态，市电经过整流、滤波、充电、逆变等环节，为负载提供高质量的电源。
其特点如下：（1）转换时间短，一般在毫秒级；（2）输出电压稳定，不受市电波动影响；（3）适用范围广，可满足各种负载需求；（4）保护功能完善，具备过压、欠压、短路等保护。
2. 离线式UPS离线式UPS系统在市电正常时，直接将市电输出给负载，当市电异常时，才切换到电池供电。
其特点如下：（1）成本较低，安装简便；（3）输出电压受市电波动影响较大；（4）适用于对电力质量要求不高的场景。
3. 互动式UPS互动式UPS系统结合了在线式和离线式UPS的优点，具备一定的电压补偿功能。
其特点如下：（1）转换时间较短，一般在几毫秒至几十毫秒；（2）输出电压相对稳定，能适应一定范围的市电波动；（3）节能效果好，适用于中小型负载。
三、UPS系统关键技术与选购要点1. 关键技术（1）整流技术：将交流电转换为直流电，为电池充电；（2）逆变技术：将直流电转换为交流电，为负载供电；（3）电池技术：保证UPS系统在市电中断时，能为负载提供持续电力；（4）保护技术：确保UPS系统在异常情况下，能自动保护负载和自身。
2. 选购要点（1）负载类型：根据负载特性选择合适的UPS系统；（2）功率需求：确保UPS系统的输出功率满足负载需求；（3）转换时间：根据实际需求选择合适的转换时间；（4）品牌与售后服务：选择知名品牌，关注售后服务质量。
四、UPS系统的应用场景1. 数据中心：保障服务器、存储设备等关键IT设备的电力供应，防止数据丢失和业务中断。
UPS
三、UPS系统运行方式
2、小旁路供电方式
➢正常运行时，手动旁路切换开关Q050在“自动”位，旁路输入回路开关Q01、Q02、Q03（ 调压变运行位）、Q04开关投入。 ➢在逆变器输出的暂态响应时间超出了要求的调节范围，或当逆变器输出电压降低，或当 输出频率变化超出规定的范围时，如果旁路交流电源的变化在所规定的范围内，静态转 换开关A035自动高速地将配电柜负载切换到旁路交流电源---即小旁路供电方式。从逆变 器输出电流消失到切换到旁路电源，总的切换时间不大于4ms，当电源切至旁路时经延时 发信号。 ➢当UPS工作电源、直流电源异常保护延时动作需退出运行时,如旁路电源停电或电压超出 范围,UPS系统将会自动停机。 ➢当逆变器恢复正常运行时，静态切换开关能经适当延时自动将负荷切至逆变器输出。
当逆变器输出发生过电流，过电流倍数为额定电流的120％时自动切换至旁路电源供电。 当直流输入电压小于176V时逆变器自动停止工作，并自动切换至旁路电源供电，防止逆 变器在低压情况下运行而发生损坏。
UPS各组成元件作用
（3）旁路变压器
旁路变压器由隔离变压器（T01）和调压变压器（T02）串联组成。隔离变压器输入侧 设±5％的抽头。隔离变压器的作用是防止外部高次谐波进入UPS系统。调压变压器的作 用是把保安段来的交流电压自动调整在规定范围内。
UPS各组成元件作用
（5）手动旁路切换开关Q050
手动旁路开关有3个位置，即AUTO、TEST和BYPASS。 1）“AUTO”位置。负载由逆变器供电，静态开关随时可以自动切换，为正常工作状态。 2）“TEST”位置。负载由手动旁路供电。静态开关和负载母线隔离，但和旁路电源接 通，逆变器同步信号接入。可对UPS进行在线检测或进行自动切换试验。旁路开关的TEST 位置有以下两个功能：①当从旁路切换回主回路时，为防止主回路与旁路电源不同步， 可先将手动旁路切到“TEST”位置，可检测出主回路与旁路的电源是否同步，若同步， 则可切到“AUTO”位置，若不同步则不切换；②当手动旁路开关在“TEST”位置时，可 直接关闭UPS主机，对主机进行检修等操作，并不影响负载的不间断供电。 3）“BYPASS”位置。负载由手动旁路供电。静态切换开关和负载母线隔离，静态切换 开关和旁路电源隔离，逆变器同步信号切断。可对UPS进行检测或停电维护。
UPS(蓄电系统)
简述UPS(蓄电系统)的 功能及应用UPSΒιβλιοθήκη 工 作 流 程 图设备机柜
播放主机 融合主机 中控主机 音响设备
投影 机组
屏幕
备用机柜
播放主机 融合主机
电箱
UPS
蓄电系统
电源 信号
UPS 简 介 及 其 作 用
UPS( Uninterruptible Power System )，即不间断电源，是一种含有储能装置， 以整流器、逆变器为主要组成部分的稳压稳频的交流电源。主要利用电池等储能装置在 停电时给计算机/服务器、存储设备、网络设备等计算机、通信网络系统或工业控制系 统、需要持续运转的工业设备等提供不间断的电力供应。 ups主要起到两个作用： 一是应急使用，防止突然断电而影响正常工作，给计算机造成损害； 二是消除市电上的电涌、瞬间高电压、瞬间低电压、电线噪声和频率偏移等“电源 污染”，改善电源质量，为计算机系统提供高质量的电源。
UPS
(蓄 (蓄 电 系 统) 断 电 保 护
设备 机柜 投影 机组 备用 机柜
屏幕
电箱
UPS
蓄电系统
断电 电源 信号
备 用 设 备
在整套系统的运作过程 中，假如因设备的关键零部 件、装置损坏，导致系统出 现故障无法运作，在其维修 过程中，为了保证整套系统 的正常运作，这时可自动转 换到另一套备用设备，顶替 使用。
备 用 设 备 的 作 用
假如设备发生损坏，为保证整个系统的正常运行，则启用备用设备， 其效果如图：
设备 机柜 投影 机组 备用 机柜
屏幕
电箱
UPS
蓄电系统
电源 断电 信号
UPS系统介绍范文
UPS系统介绍范文UPS是Uninterruptible Power Supply的缩写，也被称为不间断电源。
UPS系统是一种为电子设备提供不间断电力供应的装置。
在电力故障或停电情况下，UPS系统能够提供独立供电，为设备提供足够的运行时间，以便数据和设备完整地保存并正常运行。
UPS系统的工作原理是将交流电转换为直流电，并将其储存在电池中。
当交流电源故障或停电时，UPS系统会立即将储存的直流电转换为交流电，并提供给设备使用。
UPS系统可以保护电脑、服务器、通信设备、工业设备和医疗设备等关键设备免受电力波动、电力故障和电力中断等问题的影响。
1.电池组：UPS系统的电池组是最关键的部分，用于储存电能。
它可以根据需要提供足够的能量，并在停电时提供持续供电。
2.逆变器：逆变器是将储存在电池中的直流电转换为设备所需的交流电的设备。
逆变器通常具有高效能和稳定的输出特性，以确保设备能够正常运行。
3.市电输入：UPS系统可以通过市电输入来为电池充电，并提供电力稳定的环境。
4.自动稳压器：UPS系统还通常配备自动稳压器，用于解决电力波动和暂时性电压降低的问题。
自动稳压器可以保持设备在正常电压范围内运行，以确保设备的正常工作。
5.控制器和监控设备：UPS系统通常具有自动开关功能，当市电供电中断时，它会自动切换到电池供电模式。
此外，UPS系统还配备监控设备，用于获取系统状态信息并提供报警信号。
1.离线式UPS：离线式UPS系统通过将市电直接提供给设备，以便在市电正常情况下运行。
当市电中断时，它会切换到电池供电模式。
这种类型的UPS系统适用于对停电短暂时间要求不高的设备。
2.在线式UPS：在线式UPS系统始终将设备连接到逆变器，使设备始终由逆变器提供电力。
市电仅用于为电池充电。
这种类型的UPS系统适用于对电力质量要求较高的设备。
3.大容量UPS：大容量UPS系统适用于大型机房、数据中心和工业设备等需要大量供电的场所。
4.小容量UPS：小容量UPS系统适用于办公室、商店、家庭和个人电子设备等需要小规模供电的场所。
UPS的工作模式
UPS的工作模式
UPS（不间断电源）系统是用来保障电源的可靠性，它可以保护系统在突发断电的情况下不受到破坏。
在正常情况下，UPS系统可以从网络电网吸收电能，而在断电时，UPS系统会通过储能装置向设备提供能量，从而保护系统不受到断电的影响。
UPS系统工作的模式有：
1、正常逆变模式：UPS系统通过交流-直流变换，将交流电网输入的电能转换成直流能量，并可以提供功率供电，以保护设备和系统不受到断电的影响。
2、交流储能模式：在断电时，UPS系统会通过交流储能模式实现自我储能，将储能装置中的存储的能量转换成直流能量，并供给电子设备，保护系统不会受到断电的影响。
3、直流储能模式：在断电时，UPS系统会通过直流储能模式实现自我储能，从储能装置中提取存储的直流能量，并将其转换为交流能量，供给电子设备，保护系统不会受到断电的影响。
4、蓄电池模式：在断电时，UPS系统会通过蓄电池模式向电子设备提供能量，从储能装置中提取蓄电池中存储的直流能量，并将其转换为交流能量，保护系统不会受到断电的影响。
二、UPS系统的优势
1、UPS系统可以在断电时保护系统不受到断电的影响。
什么是不间断电源系统(UPS)
什么是不间断电源系统（UPS）?电源保护和安装UPS一样简单。
诸如计算机网络、楼宇管理系统和安全系统之类的电子系统是确保您商业运做连续性和保证您公司顺利、高效运行的重要工具。
如果没有足够的不间断电源系统的保护，大多数公司将无法运行，会造成信息的丢失和生产力以及利润的损失。
保护您关键的系统和账本底线的最简单方法是购买使用不间断电源系统。
什么是不间断电源系统（UPS）？不间断电源系统是一个能够不间断提供高质量电力的系统。
发电机不能视为UPS。
因为在电力故障发生时和备用发电机开始工作之间总是存在一个间隔，这个间隔导致的电源中断可能造成严重的财务损失。
不间断电源系统不仅能提供对各种类型电源故障的保护，还能够过滤市电中的各种干扰，从而为更敏感的负载提供清洁的电源。
UPS 是如何工作的？∙不间断电源系统是位于上端进入的市电电源和下端选择的电气设备（负载）之间的电气硬件。
∙不间断电源系统配备有在停电的情况下能够提供电力的电池或电源。
为负载提供支持的时间（维持时间）取决于不间断电源系统所配电池的大小。
∙不间断电源系统提供安全、有序地关闭关键计算机系统的时间，以防止数据丢失或错误。
∙当市电出现故障时，不间断电源系统切换到电池工作，确保能立即供应清洁、无干扰的电源以保持负载完全运转。
不间断电源系统还能保护计算机和数据免受一系列电源问题的影响∙根据尺寸的不同，不间断电源系统可使用插座或者由电工用硬线连接至市电配电板。
∙不间断电源系统是一个确保商业连续性的工具。
电源问题的影响电源的干扰，如失电（停电）、电压下降（变暗）或电力“噪音”（电涌、锋电位和瞬变）会影响电子装置的性能，因此电力供应的稳定和清洁是非常重要的。
电力噪音在非最严重情况下是典型的“非可见”事件，但会造成对电子设备运行能力的重大威胁并导致电子元器件提前老化。
电源问题会造成:设备锁起、程序崩溃、系统崩溃数据破坏数据处理错误数据传输错误打印错误、硬件损坏电力问题的根源:您的网络、您自己的电源或大楼的电源大楼中的其他设备天气，如闪电。
ups系统操作流程
ups系统操作流程UPS系统（Uninterruptible Power Supply）是一种用于保护电子设备免受电力波动和停电影响的设备。
UPS系统操作流程主要包括安装、连接和使用三个步骤。
首先是安装UPS系统。
在安装UPS系统之前，首先要选择一个适合的位置，确保UPS系统离电源插座和设备的距离足够近。
接着，将UPS系统放置在平稳的地面上，并确保通风良好，不要堆放其他物品。
然后，将UPS系统的电源线插入电源插座，并将设备的电源线插入UPS系统的输出插口。
最后，按照说明书的指导打开UPS系统的开关，进行初次充电。
接下来是连接UPS系统。
在连接UPS系统时，首先要将设备的电源线插入UPS系统的输出插口，确保设备的电源线与UPS系统的输出插口匹配。
然后，将UPS系统的通信线插入设备的通信接口，以便实现UPS系统与设备的通信。
此外，还可以连接UPS系统的网络线，以便实现UPS系统的远程监控和管理。
最后是使用UPS系统。
在使用UPS系统时，首先要确保UPS系统处于正常工作状态，可以通过UPS系统的显示屏或指示灯来查看UPS系统的工作状态。
然后，在停电或电力波动时，UPS系统会自动切换到备用电源，保护设备免受电力影响。
此外，还可以通过UPS系统的软件来监控UPS系统的运行状态，实现UPS系统的远程管理和控制。
总的来说，UPS系统操作流程包括安装、连接和使用三个步骤，通过正确的操作流程可以有效保护电子设备免受电力波动和停电影响，确保设备的正常运行和数据的安全。
希望以上内容对您有所帮助。
ups工作原理图解
ups工作原理图解
UPS (Uninterruptible Power Supply)工作原理图解不要标题如下：
1. 输入电源：UPS通过一个电源插座连接到电网输送的交流
电源，通常为220V的供电。
2. 整流器：输入电源经过整流器转换为直流电能。
整流器可以采用整流二极管或者IGBT等器件来实现交流到直流的转换，
并将电能传递给下一级。
3. 电池：UPS系统内置一个或多个蓄电池，用于储存直流电能。
这些电池一般是12V铅酸蓄电池，通过并联或串联方式
组成一个适应要求的电压。
4. 逆变器：当输入电源正常时，逆变器可以将直流电能转换为交流电能，供给输出设备使用。
逆变器一般采用PWM（脉宽
调制）控制方式，通过高频开关管来实现直流到交流的转换，并产生纯正弦波。
5. 静态开关：静态开关用于实现UPS系统的双路供电功能。
当输入电源出现故障或不稳定时，静态开关会迅速将输出切换到电池供电，确保输出设备不断电。
6. 输出电源：输出电源通过插座或其他接口提供给连接在
UPS上的设备使用。
输出电源可以为交流电源或直流电源，
具体要根据用户需求来配置。
7. 监控与管理：UPS系统通常配备了监控与管理功能，用于实时监测UPS的运行状态、电池电量、负载状况等，并提供相应的警告和报警功能。
用户可以通过监控系统来管理UPS 的运行和维护。
注意：以上为一般的UPS工作原理，实际UPS的工作原理可能因不同型号和品牌而有所差异。
ups电源系统方案
ups电源系统方案随着电力供应的不稳定性和可靠性的问题，许多企业和家庭开始意识到UPS电源系统的重要性。
UPS（Uninterruptible Power Supply）电源系统是将电池和逆变器组合而成的系统，可以为电子设备提供稳定的电力，以保护设备免受电力波动或停电的影响。
1. UPS电源系统的分类UPS电源系统根据其容量和应用领域的不同，可以分为三类：小型UPS系统、中型UPS系统和大型UPS系统。
小型UPS系统通常用于家庭和小型办公室，其容量较小，但可以为个人电脑、路由器、摄像头等提供短时间的备用电力，以保证数据的安全和网络的稳定。
中型UPS系统适用于中型企业和办公楼等场所，其容量较大，可以为办公设备、服务器、交换机等提供较长时间的应急电力，以确保企业运营的连续性。
大型UPS系统主要应用于大型工业和商业场所，容量巨大，可以为重要设备如生产线、医疗设备和通信基站等提供长时间的备用电力，以防止生产中断和数据丢失。
2. 实施UPS电源系统的关键考虑因素在选择和实施UPS电源系统方案时，有几个关键的考虑因素需要考虑。
首先，容量选择。
根据不同的应用场景和设备需求，需要评估所需的UPS容量以满足电力需求。
这取决于设备的功率需求和备用时间的要求。
同时还需考虑电池的容量和充电时间，以便实现长时间的备用电力。
其次，系统的可靠性。
UPS电源系统是用来提供备用电力的，因此其可靠性至关重要。
必须确保所选系统具有高效的逆变器和稳定的电池，以及完善的过载和电压保护机制。
此外，系统还应具备自动切换功能，以在停电时无缝切换到备用电源。
另外，可扩展性也是一个重要的考虑因素。
随着企业或家庭的发展，电力需求可能会增加。
因此，在选择UPS电源系统时，应考虑到系统的可扩展性，以便能够随着需求的增长而增加系统的容量。
此外，UPS电源系统的能效也是一个值得考虑的因素。
能效高的系统可以有效地减少能源的浪费，降低能源成本，并减少对环境的影响。
UPS是什么系统
UPS是什么系统
UPS的中文意思为“不间断电源”,是英语“Uninterruptible Power
Supply”的缩写。
UPS可以保障计算机系统在停电之后继续工作一段时间以使用户
能够紧急存盘,使您不致因停电而影响工作或丢失数据.
说白了，就是一个蓄电池，平常他蓄电，当停电的时候通过逆变系统将电瓶的直流电转化成220 v交流电，不过供电时间也就15分钟。
不间断电源，如果停电了，可以当电池用。
一般都是服务器用这个东西
那不是系统，那是和储蓄电的个东西，防止停电导致电脑出问题，
UPS系统包括什么设备？请问机房里面，UPS系统包括什么设备？
UPS前端及后端的配线、UPS主机、蓄电池及电池架
UPS主机，电池组
蓄电池，自动继电部分，充电部分
UPS主机，蓄电池，电池架，精密空调。
UPS系统培训资料
UPS系统培训资料一、UPS 系统概述UPS，即不间断电源（Uninterruptible Power Supply），是一种能够提供持续、稳定、纯净电力供应的设备。
在现代社会中，无论是企业的数据中心、医疗设备、通信基站，还是家庭中的重要电器设备，都离不开 UPS 的保障。
UPS 系统的主要作用是在市电出现异常（如停电、电压波动、频率异常等）时，能够迅速切换到电池供电模式，确保所连接的设备能够不受影响地继续正常运行。
这样可以有效地避免因电力问题导致的数据丢失、设备损坏、业务中断等严重后果。
二、UPS 系统的分类1、按工作原理分类（1）在线式 UPS在线式 UPS 始终让市电先经过逆变器转换后再供给负载。
在市电正常时，UPS 对市电进行滤波、稳压和调整后输出；市电异常时，电池通过逆变器向负载供电。
这种类型的UPS 输出电压稳定，电能质量高，能够为负载提供最佳的保护，但成本相对较高。
（2）离线式 UPS离线式 UPS 在市电正常时，市电直接供给负载，同时对电池充电；市电异常时，迅速切换到电池逆变供电。
其特点是结构简单、成本低，但电能质量相对较差，切换时间较长。
（3）在线互动式 UPS在线互动式 UPS 结合了在线式和离线式的特点。
市电正常时，通过调整变压器来补偿市电的电压波动；市电异常时，切换到电池逆变供电。
它的性能和成本介于在线式和离线式之间。
2、按供电方式分类（1）单相 UPS适用于小型设备和家庭用户，一般供电功率较小。
（2）三相 UPS主要用于大型企业和数据中心等场所，供电功率较大。
3、按电池类型分类（1）铅酸蓄电池 UPS铅酸蓄电池是目前应用最广泛的 UPS 电池类型，成本较低，但寿命相对较短，维护要求较高。
（2）锂离子电池 UPS锂离子电池具有更高的能量密度、更长的寿命和更轻的重量，但成本较高。
三、UPS 系统的组成部分1、整流器将市电交流电转换为直流电，为电池充电并提供给逆变器。
2、逆变器将直流电转换为交流电，为负载提供稳定的电力输出。
UPS系统
UPS系统
概述：
UPS，即不间断电源，是一种含有储能装置，以逆变器为主要组成部分的恒压恒频的不间断电源。
主要用于给单台计算机、计算机网络系统或其它电力电子设备提供不间断的电力供应。
当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流市电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时，UPS 立即将机内电池的电能，通过逆变转换的方法向负载继续供应220V 交流电，使负载维持正常工作并保护负载软、硬件不受损坏。
UPS 设备通常对电压过大和电压太低都提供保护。
基本结构：
分类及原理：后备式
在线互动式
在线互动式UPS 是介于后备式UPS 和在线式UPS 工作方式之间的UPS 设备，它集中了后备式UPS 效率高和在线式UPS 供电质量高的优点。
在线互动式UPS 的逆变器一直处于工作状态，具有双向功能：在市电正常时，UPS 的逆变器处于反向工作状态，给蓄电池组充电，起充电器的作用；在市电异常时，逆变器立刻转入逆变工作状态，将蓄电池组的直流电转换为交流正弦波输出。
在线互动式UPS 也有转换时间，但比后备式UPS 短，保护功能较强
在线式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
UPS系统的正常运行方式：
1.UPS共有三路电源，即交流工作电源、直流备用电源和旁路电源。
其中工作电源和旁路电源接至厂用380V保安段，直流电源接厂用直流220V母线。
二单元工作电源接至厂用380V汽机保安段，旁路电源接至厂用380V锅炉保安段。
2.正常情况下，UPS系统由保安段A供电，主线工作电源经整流器、逆变器向逆变段供电，再经静态开关供至UPS母线。
3.正常情况下，220V直流厂用系统作为UPS系统的第一备用电源，事故保安B段所引旁路电源作为UPS系统的第二备用电源（小旁路）。
4.正常运行时，旁路调压器应自动调节电压，使之与UPS输出保持一致；逆变器也自动调节输出电压、频率，使之与第二备用电源频率保持一致。
UPS系统的非正常运行方式：
1.当主线工作电源失电或整流器故障时，可由厂用220V直流母线经隔离二极管经逆变器向UPS母线供电，实现自动切换供电。
2.如逆变器故障或过载或直流电源同时失电或电压下降至整定值，则旁路电源经静态开关向UPS母线供电，实现自动切换供电。
3.当静态开关故障或机组停运UPS需检修时，可手动切换至手动旁路（大旁路）运行。
UPS系统运行中的规定：
1.UPS装臵静态旁路的切换方式有自动和手动两种，当UPS工作时，静态旁路开关处于自动切换状态，并由逆变器检测它与旁路电源的同步。
2.UPS系统的旁路供电方式有两种，分别为UPS装臵静态旁路和手动旁路（不经UPS装臵），采用何种方式由手动旁路转换开关（Q050）的位臵决定。
正常运行时臵“AUTO”（自动）位臵，当UPS装臵需停电检修时，可将此开关切至“BYPASS”（手动旁路）位臵。
整套UPS装臵退出系统，仅由旁路系统向负载供电。
3.UPS手动旁路切换开关Q050的切换应在机组停运时进行，以避免切换时机组停运。
Q050切至“BYPASS”位臵，必须在静态旁路运行的基础上进行，不得从逆变器运行直接切至手动“BYPASS”位臵。
（如机组正常运行时，UPS系统
故障需退出运行切至手动旁路时，应经领导同意后，在专业技术人员监护下，并做好相关安全措施后，方可切换）
4.UPS运行时严禁人为进行逆变器与静态、手动旁路间的切换操作。
5.UPS的负载必须逐步投入，严防过大的冲击电流损坏UPS。
6.UPS馈线柜严禁接入其他临时负荷。
UPS正常运行中的检查：
1.装臵运行状态指示正确，无故障报警。
2.装臵的输出电压、电流在正常范围内。
3.查负载未超过额定值。
5.各元件无异常电磁声、无异味，接头处无过热现象。
6.柜内变压器声响正常，无发热现象。
7.风扇运转正常，无异音。
8.手动旁路切换开关Q050必须臵“自动”位臵。
9. 查直流供电回路正常。
运行状态面板指示说明：
UPS装臵的切换和关闭操作
切换正常运行到静态旁路运行：
1.在UPS面板上按键“#”。
2.按箭头“↑”键和“↓”直到出现“Bypass operation： OFF”。
3.按“”键，显示屏显示：“Bypass operation： ON”。
4.查运行状态指示面板上“同步”黄色灯LED6短时亮。
5.查运行状态指示面板上“LDE 9 BYPASS MAINS OK“绿色灯亮。
注意：如果在旁路运行中旁路主线出现故障或过载，且整流器主线可用，系统将自动切换至正常运行，否则，如直流电源可用并在所允许的范围将切换至直流运行。
切换静态旁路到正常运行：
1.在UPS面板上按键“#”。
2.按箭头“↑”键和“↓”直到出现“Bypass operation： ON”。
3.按“＊”，显示屏显示“Normal operation Load power ….%”。
UPS系统的停运
1.机组停运后，通知所有与UPS连接的用户停电。
2.断开UPS静态旁路输入开关Q028。
3.在UPS操作面板上，同时按下OFF（停用）“S2”和“SYSTERM ON”（系统
启动）“S1”按纽，检查系统关闭，显示屏显示：“Stand by”。
4.断开UPS直流电源开关Q3。
5.断开UPS交流主电源开关Q001。
6.查UPS显示屏黑屏。
7.根据要求布臵其它隔离措施。
UPS故障处理
UPS故障处理原则：
1.UPS系统运行中，发“UPS故障”综合信号，应立即汇报值长，并到就地检查，做好异常处理的准备。
2.就地检查UPS母线电压是否正常，输出电流有无明显变化。
3.就地检查主控制板信号指示情况并判断UPS运行方式。
4.就地检查UPS运行方式与显示一致。
5.就地检查UPS故障原因，必要时可将运行方式转换为手动旁路运行。
6.通知维护人员处理。
UPS报警：
1.排除简单故障:
2.报警指示问题解决。
