电气二次回路_符号元件大全

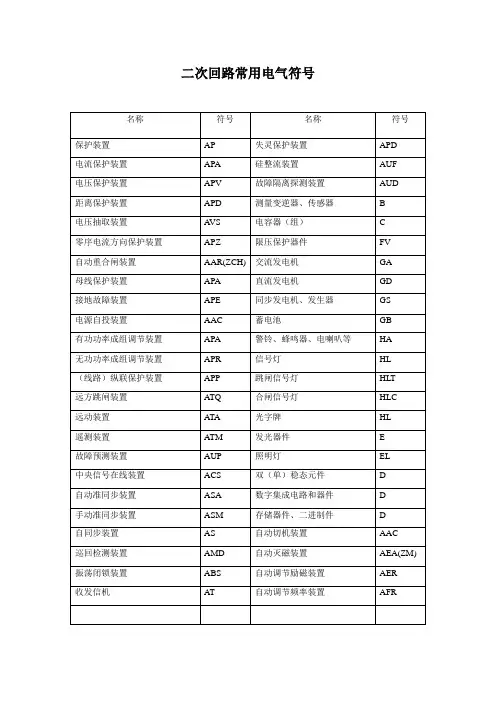

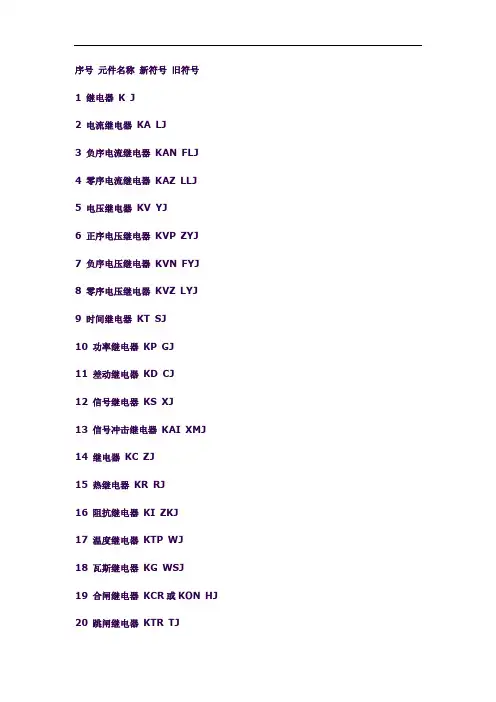

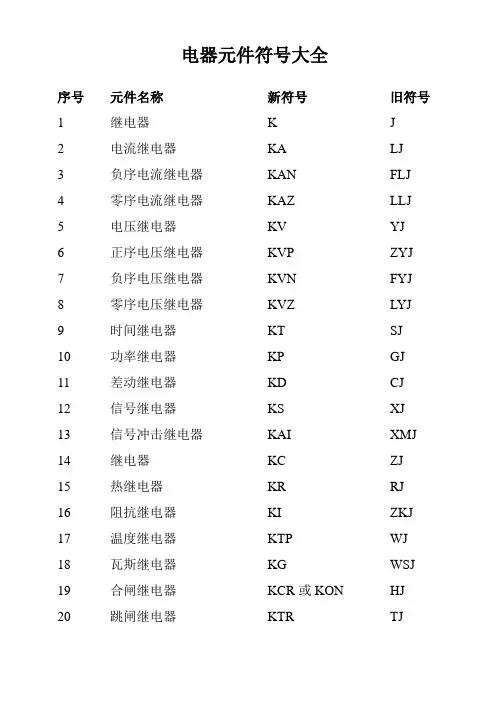

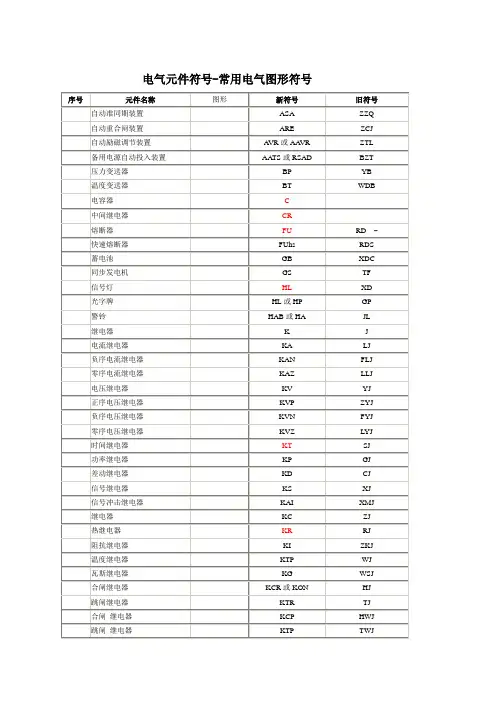

1. 二次回路符号名称M 电动机YH 电压互感器LH 电流互感器DL 断路器ZKK ME型断路器V 电压表A 电流表W 有功表F 频率表DHJ 电动机综合保护装置LJ 电流继电器LDJ 零序电流继电器G 隔离开关KK 控制开关TA 跳闸按钮HA 合闸按钮SA 事故按钮DC 直流电源AC 交流电源C 接触器RJ 热继电器（热偶）RD 熔断器HD 红灯LD 绿灯HD 黄灯BD 白灯±HM 合闸电源小母线±KM 控制电源小母线（＋）SM 闪光电源小母线SYM 事故报警小母线YBM 预告信号小母线FM 信号电源小母线DBM 低电压保护小母线PM 掉牌未复归YMa、b、c 电压小母线（YMb为公用小母线）±I 直流主母线XM 信号小母线THM 同期装置合闸脉冲小母线TBM 同期闭锁小母线TQMa 待并系统同期小母线TQMa/ 运行系统同期小母线DBM 低电压保护小母线HJD 6KV母线PT小车滑动接点ZDK ME型开关终端NK 钮子开关RZ 热线轴1STK 手动准同期开关2STK 自动准同期开关TK 同期开关BK 、LK 联锁开关TJJ 同期检查继电器ZJ中间继电器R电阻HQ、HC合闸线圈TQ 跳闸线圈HJ、SHJ 合闸继电器TJ、STJ 跳闸继电器FT 分励脱扣器QHA、QHB、QHC 220KV断路器A、B、C相合闸线圈QTA、QTB、QTC 220KV断路器A、B、C相跳闸线圈（脚标1为第一跳闸线圈，脚标2为第二跳闸线圈）FA、FB、FC 220KV断路器辅助接点MDJ 氮气压力继电器YLJ 液压油压力继电器TWJ 跳闸位置继电器HWJ 合闸位置继电器TBJ 跳闸闭锁继电器（防跳继电器）WZJ 位置中间继电器WSJ 瓦斯继电器WJ 温度继电器XJ 信号继电器XJJ 接地信号继电器YSF 压力释放继电器BCJ 保护出口继电器QP 保护切片LP 保护连片（压板）SJ 时间继电器YJ 电压继电器YZJ 低电压继电器SWJ 双位继电器LJ电流继电器LJ0 、LDJ零序电流继电器FLJ 负序电流继电器CJ 差动继电器BSJ 闭锁继电器JJ 熔断器监视继电器FL 分流器2. 二次接线图分析在发电厂中，对断路器的控制方式有两种。

即就地控制和远方控制。

就地控制就是操作人员在断路器的附近进行控制。

就地控制一般适用于电压等级较低的一些回路中断路器的控制。

而对于电压等级较高的回路中的断路器，一般采用远方控制，即操作人员利用控制开关对几十甚至几百米以外的断路器所进行的控制。

断路器的控制回路及对其基本要求断路器的控制回路是由发出操作命令的控制机构、执行操作命令的操动机构和传送操作命令的中间传送机构组成。

断路器控制回路的形式，随断路器的操动机构、监视断路器状态的方式和对断路器操作要求(如三相连动还是分相操作)的不同而有所区别。

但无论何种形式的断路器控制回路都必须满足下列基本要求:(1)断路器合、跳闸线圈都是按短时通过电流设计的。

因此，供给合、跳闸线圈的电流应该是短时的。

在操作完成后应立即自动断开合、分闸回路以免烧坏线圈。

(2)断路器的控制回路应能满足手动操作和自动操作的要求，并且应有区分手动操作和自动操作的信号以及显示断路器状态的位置信号。

(3)断路器的操动机构必须装设电气或机械防跳装置。

(4)断路器的控制回路应有防止短路和过载的保护电器，同时还应具有监视控制回路完好性的措施。

2.1 B6KV母线PT直流控制回路直流控制回路的作用：具有直流熔断器监视功能，当直流保险熔断时，监视继电器JJ失电，其常闭接点闭合，发出保护回路断线信号。

当母线系统发生接地或谐振时，接于开口三角副绕组上的接地监视继电器XJJ励磁，其接点XJJ闭合，启动XJ，发出母线接地信号。

当母线低电压时，低电压继电器1YJ、2YJ、3YJ的常开触点断开，常闭触点闭合，启动低电压保护回路，此回路有两个出口，一个出口启动1SJ，经0.5秒延时使低电压小母线1DBM带电，跳掉不重要辅机并通过1XJ发出母线低电压信号，另一出口经4YJ（定值整定较1~3YJ低）闭接点启动2SJ，经9秒延时使低电压小母线2DBM带电，跳掉重要辅机并通过2XJ发出信号。

当PT交流回路断线时，断线相的低电压继电器失电，其常闭接点闭合，但是，未断线相的低电压继电器常开接点仍闭合，启动1ZJ，1ZJ的常闭接点打开，闭锁低电压启动回路，从而防止了PT交流保险熔断引起的低电压保护误动。

HJD为PT小车的滑动接点，小车在试验和工作位置时均接通。

2.2 B6KV厂用工作电源低电压联锁回路回路作用：机组正常运行中发生6KV厂用母线电压低（非机组跳闸原因）时，由低压联锁回路判别条件满足时发出跳工作电源进线开关信号，先将工作电源开关跳掉，然后启动联投备用电源开关。

首先，低电压联锁开关1BK在联锁位置。

当母线电压低时，低压继电器接点1YJ、2YJ闭合，同时，备用电源分支有电且电压正常时，备用分支电压继电器常开接点3YJ闭合，通过电源开关辅助开接点1DL使时间继电器SJ励磁，其延时接点SJ闭合后，启动工作电源开关的跳闸回路，将工作电源开关跳掉，同时，由1XJ发出低压联跳信号。

回路中压板LP为低压联锁压板，当母线PT检修或低压联锁回路有工作时，先解除此压板，以防误跳开关。

工作电源开关跳闸后，其常闭辅助接点1DL闭合，启动中间继电器1ZJ，由1ZJ接点启动备用电源开关联锁回路，合上备用电源开关，使母线重新带电。

此时，由于延时切换厂用电源，母线0.5秒低电压信号已经发出。

BSJ为备自投装置闭锁继电器，在工作电源开关运行时，BSJ励磁，其在BZT出口回路的接点闭合，母线低电压工作电源开关跳闸后，BSJ失电，其接点延时打开，断开BZT 出口回路，保证BZT出口中间继电器1ZJ短时带电，BZT只动作一次。

回路中的电压互感器接点1ZJ为断相闭锁用，HJD仅在互感器工作位置时接通。

2.3 6KV真空断路器控制回路合闸过程：在OIS上给出合闸指令或在辅助控制屏控制开关至合闸位，合闸继电器HJ励磁，其常开接点HJ闭合，合闸回路接通，启动合闸线圈HC，开关合闸。

开关合闸后，开关的4对常开辅助接点DL闭合，第一对接点（在合闸回路）闭合启动双位继电器SWJ，SWJ的所有接点都翻转一次：常开接点闭合，常闭接点断开。

这样，在开关的合闸回路中，SWJ―1HD―DL（DL的第二对接点）―TQ接通，红灯1HD亮平光，一方面指示断路器在合闸状态，另一方面也说明跳闸回路完好。

这时，跳闸线圈TQ中虽然有电流，但因为红灯电阻的分压作用，使流过TQ的电流很小，断路器不会跳闸。

DL的第三对接点闭合，接通就地红灯回路，使开关柜上的红灯亮平光。

DL的第四对接点闭合，向程控发出开关合闸信号。

开关合闸后，合闸弹簧释放能量，这时，由储能机构带动的机械接点S21、S22、S41、S42将完成如下操作：首先，S21、S22闭合，启动储能电机给弹簧储能，同时，S42闭合启动1XJ，向控制室发出开关储能未满声光信号，储能结束后，S21、S22断开，储能电机停止，S42断开，报警消失，S41闭合，开关柜上的储能正常指示灯UD（黄灯）亮。

至此，开关储能结束，为下次合闸做好准备。

开关合闸后，动触头连杆自动将与之相连的跳闸弹簧压缩，完成对跳闸弹簧的储能，为跳闸做好准备。

手动分闸过程：在OIS上给出分闸指令或将辅助控制屏控制开关至跳闸位，跳闸继电器TJ励磁，其常开接点TJ闭合，跳闸回路TJ－DL－TQ接通，启动跳闸线圈TQ，开关跳闸。

同时，与TJ 并联的SWJ线圈也励磁，SWJ的所有接点都翻转一次：常开接点断开，常闭接点闭合。

开关跳闸后，开关的四对常闭辅助接点闭合。

第一对闭接点启动绿灯回路，SWJ－1LD －DL回路接通，绿灯亮平光，表明开关在分闸状态。

DL的第二对闭接点接通就地绿灯回路，开关柜上的绿灯亮平光。

DL的第三对闭接点向程控发出开关分闸信号。

DL的第四对闭接点在防跳回路中。

事故跳闸过程：保护动作。

当速断或过流保护动作时，均启动保护出口继电器BCJ，由BCJ接点接通跳闸回路。

当母线0.5秒低电压动作时，低电压继电器YZJ励磁，其接点YZJ闭合，与SWJ开接点一起接通跳闸回路，SWJ开接点表明开关只有在合闸状态下才启动低压出口。

当就地巡视发现设备异常需紧急停止时，按下就地事故按钮SA接通跳闸回路。

以上任一条件满足时均启动TQ，开关事故跳闸。

此时，跳闸脉冲不启动SWJ，因此，SWJ的接点不翻转，这样，绿灯被接于闪光小母线SM上，LD闪光，表明开关事故跳闸，另外，报警回路SWJ开接点合DL闭接点闭合，向程控及控制室发出声光报警。

防跳回路：所谓防跳就是防止断路器手动合闸到故障线路上时，断路器发生多次合、跳闸的跳跃现象。

因为合闸于故障线路时，KK的合闸接点接通，使断路器合闸。

在合闸的瞬间，线路的故障立即被继电保护反映出来，使断路跳闸。

但此时运行人员仍使控制开关处在合闸位置，断路器将再次合闸，接着继电保护再次动作，如此循环，形成断路器的跳跃现象，一直到控制开关的手柄弹回，合闸触点断开后，才停止跳跃。

这种跳跃一方面可使断路器受到严重损坏，另一方面使一次系统的工作受到影响，为此必须采用一定的防跳措施。

目前，发电厂既有利用断路器本身的机械防跳装置防跳的，也有在控制回路中加装电气防跳措施防跳的。

当开关给出合闸指令时，HC经DL的闭接点和防跳闭锁继电器TBJ的两个闭接点励磁，完成合闸操作。

开关合闸后，处于储能状态，此时，由开关储能机构带动的机械接点S3闭合，当控制开关仍处于合闸位置，合闸指令仍存在时，S3闭接点将使TBJ励磁，TBJ的一对常开接点闭合实现TBJ励磁的自保持，而位于HC励磁回路的另两对常闭接点将断开，使HC处于失电状态，因此，即使断路器合于故障线路上由保护跳开，而合闸指令又存在时，断路器也不会再次合闸，从而避免了跳跃现象。

当断路器储能结束后，S3接点断开，而控制开关返回，合闸指令消失时，TBJ失电，其各接点又返回初始状态。

2.4 6KV真空接触器控制回路合闸时，合闸回路HJ－2LX－TBJ－C－HC接通，HC励磁，其在接触器合闸线圈HQ回路中的两个开接点HC闭合，HQ励磁，接触器闭合，完成合闸。

由于合闸线圈HQ为长期带电且合闸能量大，因此，HQ回路与HJ回路分开。

防跳回路防跳继电器TBJ有两个线圈：一个是电流线圈，位于跳闸回路，另一个是电压线圈，位于合闸回路。

合闸后，SWJ的开接点和接触器开接点闭合，红灯回路SWJ－HD－TBJ－C－TQ 接通，HD亮，同时，TBJ的电流线圈励磁，其与HC串接的常闭接点断开，防止合于故障点上保护跳开接触器后的再次合闸，达到防跳目的，TBJ的常开接点闭合，启动电压线圈完成自保持。
