浅谈带有局部地下室的框架结构设计

浅谈带有局部地下室的框架结构设计

浅谈带有局部地下室的框架结构设计

作者:王营涛

来源:《房地产导刊》2015年第05期

【摘要】地下室的设计是结构设计中经常遇到的问题,随着地下室和地基基础形式的多样化,上部结构嵌固部位的选取是否合理显得复杂而重要。因此只有综合分析遇到的不同情况,才能合理的选取嵌固部位,采取正确的计算方法和结构措施。本文结合具体工程设计实例,对含有局部地下室的框架结构这种特殊的情况进行了分析,提出了一种设计思想和方法,希望对读者有一定参考价值。

【关键词】地下室;嵌固部位;设计计算;包络设计

一.工程简介

本工程为新疆呼图壁县某幼儿园,总建筑面积4500㎡,地下一层,地上四层,框架结构,抗震设防烈度为7度,层高3.6米,首层建筑平面如附图1。由于建筑平面不规则,故将本工程分为上下两段分别计算,现将上半部分结构分析过程介绍如下。

二.设计方案的确定

本工程在方案阶段由于建筑面积、资金、审批等各方面限制的原因,对于地下一层只采用局部作为地下室使用。地下一层结构平面布置如附图2(斜线填充部分为地下室)。由于本工程场地土在地面以下1~4米范围内为湿陷性粉土,故非地下室部分采用无楼板的梁柱框架与地下室框架相连接组成地下一层,基础底标高均设于-4.6m,地下室外墙采用250厚钢筋砼墙。

三. 计算分析

本工程的计算分析,关键在于结构嵌固端的选择,按照《建筑抗震设计规范》第6.1.14条和《高层建筑混凝土结构技术规程》第5.3.7条规定的基本思想,将上部结构与地下室作为一个整体考虑,故结构嵌固端位置可分两种情况:

1.将结构嵌固端置于基础顶

建筑地下室结构设计要点分析

建筑地下室结构设计要点分析

建筑地下室结构设计要点分析

发布时间:2023-01-10T09:01:14.376Z 来源:《建筑实践》2022年16期8月作者:古咏峰

[导读] 随着时代发展变迁,当今社会对建筑空间多元化需求不断拓展

古咏峰

广州市番禺城市建筑设计院有限公司广东省广州 511400

摘要:随着时代发展变迁,当今社会对建筑空间多元化需求不断拓展,人们对空间利用率认知和要求不断提高,为满足这一发展需求,衍生出建筑地下室作为城市建筑迭代产物,地下室已成为住宅建筑中比较常见的重要组成部分。地下室结构设计较为复杂,需要综合考虑建筑使用功能要求、地质条件、经济成本等多种因素,客观上了加大了设计难度。设计人员在设计地下室结构时,应按照相关设计规范的要求对各项设计参数进行科学取值和计算分析,准确把握各项结构设计要点,不断总结设计经验,优化设计方案,为提高建筑地下室结构的安全性、经济性以及实现多元化使用功能奠定良好的基础。基于此,本文将对建筑地下室结构设计要点进行分析。

关键词:地下室柱跨;地下室挡土墙;设计要点

1.地下室的基础分析

1.1桩型分析:地下室结构基础在设计过程中,必须结合建筑物所在区域的地质情况,来分析地下室周围环境对地下室结构的影响及对地下室建设条件的影响,最后在综合考虑各种因素的基础上,选择最适合、经济的设计方案。以肇庆新区某项目为例,一层地下室,顶板覆土1.2米,地震设防烈度为7度,场地类别为Ⅱ类。场地地质情况依次为杂填土、淤泥质土、粉质粘土、灰岩。因场地灰岩层存在溶洞,若采用混凝土灌注桩,溶洞位置容易产生漏浆跑浆等现象,桩身质量较难控制。同时由于溶洞见洞率较大,灌注桩底往往较难满足5米内无不良地质的规范条件,有些项目甚至桩长70~80米依然不能满足要求。因此在复杂的岩溶地区采用灌注桩成本较大,施工周期较长。结合灰岩深度,经过综合分析后,本项目最终采用预应力管桩,直径500 ,AB桩型,以灰岩面为持力层。

【10层】15120平米半地下室地上10层钢框架住宅(计算书、建筑、结构图)

【10层】15120平米半地下室地上10层钢框架住宅(计算书、建筑、结构图)

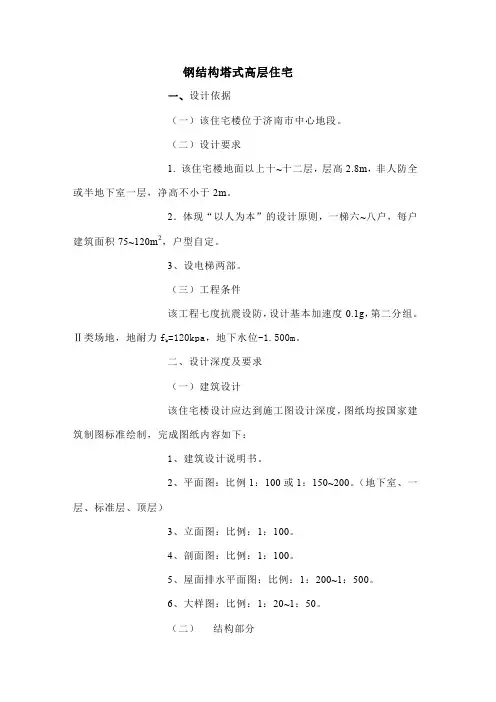

钢结构塔式高层住宅

一、设计依据

(一)该住宅楼位于济南市中心地段。

(二)设计要求

1. 该住宅楼地面以上十~十二层,层高

2.8m,非人防全或半地下室一层,净高不小于2m。

2.体现“以人为本”的设计原则,一梯六~八户,每户建筑面积75~120m2,户型自定。

3、设电梯两部。

(三)工程条件

该工程七度抗震设防,设计基本加速度0.1g,第二分组。

=120kpa,地下水位-1.500m。

Ⅱ类场地,地耐力f

k

二、设计深度及要求

(一)建筑设计

该住宅楼设计应达到施工图设计深度,图纸均按国家建筑制图标准绘制,完成图纸内容如下:

1、建筑设计说明书。

2、平面图:比例1:100或1:150~200。(地下室、一层、标准层、顶层)

3、立面图:比例:1:100。

4、剖面图:比例:1:100。

5、屋面排水平面图:比例:1:200~1:500。

6、大样图:比例:1:20~1:50。

(二)结构部分

在初步计基础上,要求做出适合设计的合理结构方案,对框架结构和其他构件(如雨蓬、楼梯等)进行具体设计与计算,绘制施工图并编写设计计算书,具体要求如下:

1、确定结构选型

根据结构选型初步确定构件材料、截面形式,估算梁柱截面尺寸。

框架柱采用宽翼缘热扎H型钢,梁采用窄翼缘热扎H 型钢。

2、荷载的取值及分配:按规范规定确定荷载取植并导算。

(1)内力分析

1)竖向荷载作用下结构的内力分析与计算(分层法)。

2)对水平荷载作用下结构的内力分析与计算(D值法)。

3)结构内力组合。

(2)框架结构的水平位移计算。

(3)梁柱截面设计

(4)节点设计(梁梁节点设计,梁柱节点设计,柱脚设计)

半地下室框架结构的简化计算及设计方法

半地下室框架结构的简化计算及设计方法
浙江建筑 ,第 25卷 ,第 9期 , 2008年 9月 Zhejiang Construction, Vol. 25, No. 9, Sep. 2008
半地下室框架结构的简化计算及设计方法
A S imp lified Ca lcula tion and D e sign M e thod fo r Sem i B a sem ent F ram e S truc ture
( 3 )半地下室受周围土体的约束作用比全地下 室结构要弱 ,在 PKPM 整体模型中 ,回填土对地下室 约束相对刚度比参数要进行折减 。
(4)建议在进行半地下室框架结构设计时 ,外墙 采用人工计算 ,柱的侧向荷载应考虑直接侧压力和间 接侧压力后按照简化方法计算 ,并在整体模型中按柱 间荷载输入 ,地下室框架柱的配筋应采用 PK计算 。
外墙可认为是三边固定而一边自由的板 ,荷载 按周边传导考虑 [ 3 ] 。设支撑边上分布的线荷载为 qj , 则
qj
= 2h0 4 h0
lq0 +l
(2)
框架柱的直接侧压力仍可按照以上等效方法处
理 ,设直接侧压力产生的线荷载为 qg ,则 qg = b ×q0 , 其中 b为框架柱邻土面一侧宽度 。所以 , 框架边柱
1 计算模型
1. 1 外墙计算模型 地下室外墙一般分为砌体砖墙和钢筋混凝土墙
两种 。对于砌体砖墙 ,施工时通常是先砌墙后浇框 架柱 ,可以认为外墙与框架柱和基础底板铰接 ,而外 墙顶部的支座条件应视具体情况而定 。如果半地下 室的上部有较多的窗洞 ,则不应考虑外墙与地下室

带地下室的框架结构设计方法

带地下室的框架结构设计方法

使用PKPM 软件计算带地下室框架结构,因软件考虑范围有限,未考虑带地下室外墙框架柱水平力,可能会导致结构地面构件配筋少,产生安全隐患,因此需要计算地下室外墙和部分框架柱部分,同时提出有效解决措施,为今后的研究提供参考。

1带地下室框架结构设计构建模型

设计人员在建模计算带地下室框架结构时,通常分为两种:第一种,建模未考虑地下室挡墙,根据工作情况建模分析框架结构,单独计量地下室外墙;第二种,在框架中建入地下室外墙,和框架共同开展建模计算。地下室外墙的作用是充当挡土墙,因其承受水平力大,框架柱也以支座的身份承受着侧向压力。在计算时未考虑外墙所传递的力,设计时要把外墙作为竖向混凝土楼板看,按照外墙长宽比值判断双向板或是单向板,按照其导荷方式,把框架柱由外墙传递的水平力,根据弯矩等效原则替换成均布荷载上传到框架柱[1]。

在使用第一种建模方法计算时,若地下室外墙为输入侧向力给框架柱,则框架柱配筋变小。若是建模时的侧向力为人为输入,获得框架柱配筋大或截面大,会产生浪费。若使用第二种建模方法计算,则分析模拟结果框架柱接近零,获得框架柱配筋属于构造配筋。地下室外墙的配筋和实际配筋相比存在较大差异,此种结果会产生安全隐患。综上所述,使用普通建模的方法若未计量带地下室框架结构的构件受力状态,

则可使用PK 计量地面框架柱配筋,通过人工计算的方式计量地下室外墙配筋,使用PK 软件计量时防止有遗漏情况出现[2]。2地下室外墙计量方法

(1)计简图纸。框架结构地下室外墙的作用是承受从上方、水平及竖向传来的水压力、土压力和外墙自重。一般状况下,在计算外墙时,不计自重控制力和上部结构荷载,简化计量墙体配筋,如计量土压力、地面荷载控制、水压力等。地下室外墙顶端被楼板约束,不会有侧移情况出现。一般外墙载面厚度宽于楼板,因此可把楼板作为外墙简支端看待。地下室底部支座通常按照基础尺寸或形式确定。使用条形基础和防水板时,可将其作为外墙简支端看待。若是使用筏板作为基础,筏板厚度超出地下室外墙的厚度时,可把外墙固接端看作基础。
