数字信号发生器

合集下载

第4章-数字式移相信号发生器的设计

第4章
2. DDS DDS技术将输出波形的一个完整周期的幅度值都顺序地存放在波形存储器中, 通过控制相位增量产生频率、相位可控制的波形。DDS电路一般包括基准时钟、相位增量寄存器、相位累加器、波形存储器、D/A转换器和低通滤波器（LPF）等模块, 如图4.4所示。
第4章
相位增量
相位
地址
K
m
ax
128 359 45
1021.55
则相位控制字K的位数取10 bit就能满足设计任务关于
移相的要求（分辨率为1°, 移相范围是0～359°）。
若“相位加法器”采用24 bit加法器实现, 则上述10 bit的相位控制字应扩展成24 bit, 具体扩展方法是在上述 10 bit相位控制字后面（右边）添加14个逻辑0就可以了。
基于DDS技术的数字式移相信号发生器的主要模块框图如图4.5所示。
第4章
频率控制字寄存器
相位控制字寄存器
相位累加器
相位加法器
寄存
Address1
器
寄存
Address2
器
图4.5 基于DDS技术的数字式移相信号发生器主要模块框图
第4章
3. 1)确定系统时钟频率fcp 不妨设输出信号最高频率为fmax 、最高频率 fmax下的最少采样点数为Smin , 则有
第4章
4.3 系统硬件设计
4.3.1 DDS 1. DDS 1971年, 美国学者J.Tierncy、C.M.Rader和B.Gold提出了以全数
字技术从相位概念出发直接合成所需波形的一种新的频率合成原理。随着电子技术的发展和水平的提高, 一种新的频率合成技术——直接数字频率合成（DDS, Direct Digital Synthesis）技术得到了飞速发展。 DDS技术是一种把一系列数字形式的信号通过D/A转换而成模拟形式的信号合成技术, 目前使用最广泛的一种DDS方式是利用高速存储器作查找表, 然后通过高速D/A转换输出已经用数字形式存入存储器的正弦波。

高频数字信号发生器使用技巧

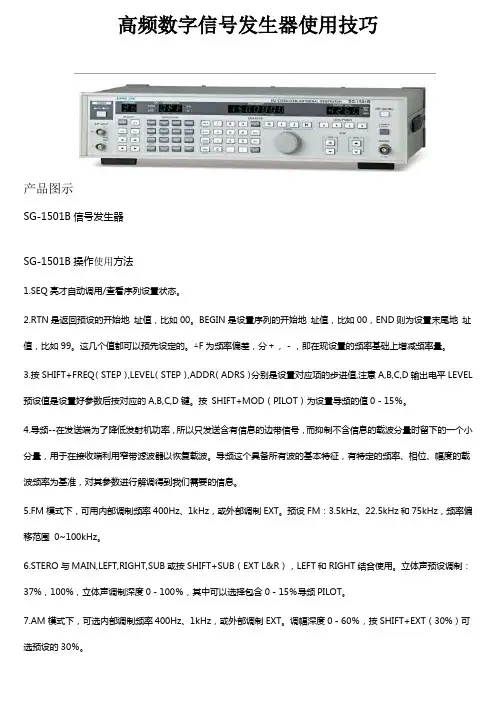

高频数字信号发生器使用技巧产品图示SG-1501B信号发生器SG-1501B操作使用方法1.SEQ亮才自动调用/查看序列设置状态。

2.RTN是返回预设的开始地址值，比如00。

BEGIN是设置序列的开始地址值，比如00，END则为设置末尾地址值，比如99。

这几个值都可以预先设定的。

△F为频率偏差，分＋，－，即在现设置的频率基础上增减频率量。

3.按SHIFT+FREQ（STEP）,LEVEL（STEP）,ADDR（ADRS）分别是设置对应项的步进值,注意A,B,C,D输出电平LEVEL 预设值是设置好参数后按对应的A,B,C,D键。

按SHIFT+MOD（PILOT）为设置导频的值0－15％。

4.导频--在发送端为了降低发射机功率，所以只发送含有信息的边带信号，而抑制不含信息的载波分量时留下的一个小分量，用于在接收端利用窄带滤波器以恢复载波。

导频这个具备所有波的基本特征，有特定的频率、相位、幅度的载波频率为基准，对其参数进行解调得到我们需要的信息。

5.FM模式下，可用内部调制频率400Hz、1kHz，或外部调制EXT。

预设FM：3.5kHz、22.5kHz和75kHz，频率偏移范围0~100kHz。

6.STERO与MAIN,LEFT,RIGHT,SUB或按SHIFT+SUB（EXT L&R），LEFT和RIGHT结合使用。

立体声预设调制：37%，100%，立体声调制深度0－100％，其中可以选择包含0－15％导频PILOT。

7.AM模式下，可选内部调制频率400Hz、1kHz，或外部调制EXT。

调幅深度0－60％，按SHIFT+EXT（30%）可选预设的30％。

8.输出电平EMF指在原本仪器开路端输出的最大值120dBuV或7 dBm值额外加6dBuV或6dBm，即达到指标参数126dBuV或13dBm。

9.设置好各项参数后按STO，再按ENT保存到对应序列号中。

设置使用方法示例：一、FM存点快捷键方法例：数字键2下存入地址02 调制22.5KHZ（1KHZ内部调制）频率90.5MHZ 电平31dBμ方法：1.参数数值设置区中选择22.调制参数设置区中FM、1KHZ处于点亮状态3.参数数值设置区中按ADDR->02->ENT(此时可以看到地址显示窗中已显示为02)4.参数数值设置区中按MOD->22.5->ENT(此时可以看到调制显示窗中已显示为22.5KHZ)5.参数数值设置区中按FREQ->90.5->ENT(此时可以看到频率显示窗中已显示90.5)6.参数数值设置区中按LEVEL->31->ENT(此时可以看到输出电平显示窗中已显示为31)7.存储位置设置区中按下STO,参数数值设置区中按ENT8.设置完成，此时再按数字键2时，出现的信息则为所想保存的信息二、FM立体声存点快捷键方法例：数字键0下存入地址00 调制100%（1KHZ内部调制）频率98MHZ 电平60dBμ方法：1.参数数值设置区中选择02. 参数数值设置区中按ADDR->00->ENT(此时可以看到地址显示窗中已显示为00)3. 调制参数设置区中FM、1KHZ、STEREO、LEFI/RIGHT、PILOT处于点亮状态(此时可以看到调制显示窗中已显示为100%)4. 参数数值设置区中按FREQ->98->ENT(此时可以看到频率显示窗中已显示为98)5. 参数数值设置区中按LEVEL->60->ENT(此时可以看到输出电平显示窗中已显示为60dBμ。

数码管显示电路的原理

数码管显示电路的原理
数码管显示电路通过控制电压信号的高低来驱动数码管的不同段进行显示。

数码管是由多个发光二极管组成的，每个发光二极管对应显示一个数字或符号。

数码管显示电路主要由以下几个部分组成：
1. 数字信号发生器：用来产生需要显示的数字或符号的电信号。

该信号可以通过逻辑门、计数器、微控制器等方式产生。

2. 译码器：将数字信号转换为控制数码管显示的信号。

译码器一般采用BCD码（二进制编码十进制）或者7段码来表示数字。

3. 驱动电路：将译码器输出的信号转换为适合驱动数码管的电压和电流。

驱动电路一般使用三极管、开关电路等来完成。

4. 数码管：由多个发光二极管（LED）组成，每个发光二极管对应一个数字或符号的显示段。

数码管的引脚连接到驱动电路上。

5. 电源电路：为整个数码管显示电路提供工作电压。

一般使用稳压电源或者适配器来提供稳定的直流电压。

工作原理如下：
当数字信号发生器产生需要显示的数字或符号的电信号时，该
信号经过译码器转换为对应的亮灭控制信号，然后通过驱动电路产生适合数码管的控制电压和电流。

驱动电路按照控制信号的要求，通过对应的引脚将控制信号传递给数码管。

这样，数码管的不同段就会根据控制信号的高低来亮灭，从而显示出对应的数字或符号。

整个数码管显示电路在工作时，可以通过改变数字信号的输入来实现不同数字或符号的动态显示。

经过适当的控制和调节，数码管显示电路可以显示出各种数字、字母、符号等。

数字信号发生器原理

数字信号发生器原理
数字信号发生器是一种电子仪器，能够产生不同频率、波形和振幅的数字信号。

它是通过数字信号处理技术将数字信号转换成模拟信号输出的设备。

数字信号发生器的原理主要包括数字信号的生成和模拟信号的输出两个方面。

在数字信号的生成过程中，首先需要使用数字信号处理技术生成期望的数字信号。

这个数字信号可以是一系列离散的采样点，也可以是连续的波形。

然后，通过数字信号处理器对数字信号进行加工处理，比如改变信号的频率、波形和振幅等。

在模拟信号的输出过程中，经过数字信号处理器的处理后的数字信号被转换成模拟信号输出。

这个转换过程需要借助数字到模拟信号转换器(DAC)。

DAC将数字信号转换成对应的模拟电压或电流输出，使得数字信号能够在实际电路中使用。

数字信号发生器的工作原理基于数字信号处理技术和模数转换技术。

数字信号处理技术使得数字信号能够方便、灵活地生成和处理，可以实现复杂的信号波形和频率。

而模数转换技术则能够将数字信号转换成模拟信号输出，使得数字信号能够与模拟电路进行交互。

总之，数字信号发生器通过数字信号处理技术生成期望的数字信号，并通过模数转换技术将数字信号转换成模拟信号输出。

它在电子测试、通信、仪器仪表等领域有着广泛的应用。

dds信号发生器

DDS信号发生器1. 介绍DDS（Direct Digital Synthesis）信号发生器是一种基于数字技术的信号发生设备。

相比传统的模拟信号发生器，DDS信号发生器通过数字方式生成信号，具有更高的频率稳定性、精度和灵活性。

它已广泛应用于通信、无线电、测试测量等领域。

2. 原理DDS信号发生器基于数字方式生成信号，其原理如下：1.时钟生成器：DDS信号发生器的核心是时钟生成器，用于提供稳定的时基信号。

可以使用晶振、PLL（锁相环）等方式来生成时钟信号。

2.相位累加器（Phase Accumulator）：相位累加器接收时钟信号，并累加相位信息。

相位累加器可以是一个加法器，用于将每个时钟周期的相位累加一定数值。

3.相位累加器控制器（Phase AccumulatorController）：相位累加器控制器根据需要设置每个时钟周期的相位累加值。

可以通过调整控制器中的参数，实现频率、幅度、相位等信号参数的调节。

4.查找表（Look-up Table）：查找表存储了一系列的数字信号样本点，每个样本点对应一个幅度值。

通过从查找表中读取相应的样本点，就可以得到特定频率和幅度的数字信号。

5.数字模拟转换器（Digital-to-Analog Converter，简称DAC）：DAC将数字信号转换为模拟信号输出。

根据查找表读取的数字样本点和幅度值，DAC可以实现高精度的数字信号转模拟信号过程。

6.输出滤波器：输出滤波器用于去除DAC输出的高频成分，以得到平滑的模拟信号输出。

3. 特点DDS信号发生器具有以下特点：•高频率稳定性：DDS信号发生器使用数字方式生成信号，通过稳定的时钟信号提供高精度的频率稳定性。

•灵活性：DDS信号发生器可以通过调节相位累加器控制器中的参数，实现频率、幅度、相位等信号参数的灵活调节。

•高精度：DDS信号发生器通过数字方式生成信号，具有较高的精度，可以满足对信号质量要求较高的应用。

基于单片机制作高频DDS信号发生器

基于单片机制作高频DDS信号发生器在现代科学和电子技术的不断进步下，数字信号发生器（DDS）已经成为了频率控制和生成的重要工具。

尤其是高频DDS信号发生器，其在雷达、通信、电子对抗等领域的应用具有不可替代的地位。

本文将介绍如何使用单片机制作高频DDS信号发生器。

一、DDS技术概述DDS，全称Direct Digital Synthesizer，即直接数字合成器，其工作原理是将数字信号通过数模转换器（DAC）转换成模拟信号。

DDS 技术的核心是相位累加器，它将输入的数字信号的相位进行累加，从而生成新的频率信号。

二、硬件设计1、单片机选择：本设计选用具有高速、低功耗、高集成度的单片机，如STM32F4系列。

2、频率控制字：通过设置频率控制字（FCW），可以控制输出信号的频率。

频率控制字由一个16位二进制数组成，表示了相位累加的步进大小。

3、存储器：使用Flash存储器存储预设的频率波形数据。

4、DAC：数模转换器将存储器中的波形数据转换成模拟信号。

本设计选用具有高分辨率、低噪声、低失真的DAC芯片。

5、滤波器：使用LC滤波器对DAC转换后的信号进行滤波，以得到更加纯净的信号。

三、软件设计1、相位累加器：相位累加器是DDS的核心，它将输入的数字信号的相位进行累加，从而生成新的频率信号。

2、波形查找表：将所需的波形数据存储在波形查找表中，通过查表的方式获取波形数据，可以大大提高DDS的工作效率。

3、控制逻辑：控制逻辑负责处理输入的控制信号，如启动、停止、频率控制字等。

4、通信接口：为了方便远程控制，需要设计通信接口，如SPI、I2C 等。

四、性能测试1、频率范围：测试DDS输出信号的频率范围是否满足设计要求。

2、频率分辨率：测试DDS输出信号的频率分辨率是否达到设计要求。

3、信号质量：测试DDS输出信号的信噪比、失真度等指标是否满足设计要求。

4、稳定性：长时间运行后，测试DDS输出信号的频率是否稳定。

5、远程控制：测试通信接口是否正常工作，可以通过计算机或者其他控制器对DDS进行远程控制。

信号发生器的发展过程及现状

信号发生器的发展过程及现状信号发生器是一种能够产生各种频率、振幅和波形的电子设备，用于测试、校准和调试各种电子设备和电气系统。

信号发生器的发展可以追溯到19世纪，随着科技的进步，信号发生器在功能、性能和应用范围上都得到了极大的改进和拓展。

早期的信号发生器主要是利用振荡电路产生连续波的简单功能设备，广泛应用于无线电通信、广播和电视的调试和传输测试。

随着技术的向前推进，在20世纪中叶，出现了出现了数字信号发生器（DDS），该技术利用数字直接合成的方式产生复杂的波形，实现了更高的频率稳定性和更高的精确度。

DDS技术的出现极大地推动了信号发生器的发展和应用。

在数字信号发生器的基础上，随着计算机技术和集成电路技术的快速发展，现代信号发生器已经变得更加强大和多功能。

它可以产生多个频率和波形，包括正弦波、方波、脉冲、三角波等，并且可以产生连续波、脉冲序列和单个脉冲等多种信号。

此外，现代信号发生器还具备数码显示、存储和恢复波形、调整和控制幅度、频率、相位以及调制等功能。

随着计算机和通信技术的融合，数字信号发生器也逐渐与其他设备进行集成，形成了信号源、频谱分析仪和数字存储示波器等多种功能的综合测试仪器。

这种综合测试仪器具有更高的性能和更强的灵活性，可以满足不同领域和应用的需求。

在现代工业生产和科学研究中，信号发生器被广泛应用于无线通信、电子测量和仪器校准等领域。

例如，在通信领域中，信号发生器可以用于测试和验证无线电频率的准确性和稳定性；在电子测量领域中，信号发生器可以用于测试和校准电阻、电容、电感和电路的响应特性；在仪器校准领域中，信号发生器可以用于校准数字存储示波器、频谱分析仪、频率计等仪器的准确性和精度。

总之，随着科技的进步，信号发生器在功能、性能和应用范围上得到了极大的改进和拓展。

从早期的振荡电路到数字信号发生器，再到现代的综合测试仪器，信号发生器不仅能够产生各种频率、振幅和波形的信号，还具备了数码显示、存储和恢复波形、调整和控制幅度、频率、相位以及调制等功能。

DDS信号发生器设计

DDS信号发生器设计DDS（Direct Digital Synthesis）信号发生器是一种数字信号发生器，通过数字方式产生任意频率、任意波形的信号。

在信号处理中，DDS信号发生器具有重要的作用，例如在通信系统、音频信号生成、测试测量仪器等领域都需要使用到DDS信号发生器。

DDS信号发生器基本原理是通过数字的方式产生一个频率为Fs的正弦波，然后对该正弦波进行相位和幅度的调制，从而得到所需要的信号。

具体来说，DDS信号发生器主要由相位累加器、相位查找表、数字控制振荡器（NCO）以及低通滤波器等组成。

首先是相位累加器，它主要用于产生相位信息。

通过一个计时器不断累加一个步进量，得到一个连续变化的相位值。

相位累加器的工作原理是通过一个加法器加上步进量，然后将结果输出给相位查找表。

接下来是相位查找表，它主要用于存储正弦波的值。

相位查找表中存储了一个完整周期的正弦波值，根据相位累加器的输出值，可以从相位查找表中读取相应的正弦波值。

然后是数字控制振荡器（NCO），它主要用于控制频率。

通过调整相位累加器的步进量，可以改变输出信号的频率。

当相位累加器的步进量为1时，输出信号的频率为Fs。

当步进量为2时，输出信号的频率为Fs/2，以此类推。

最后是低通滤波器，它主要用于去除由于相位调制引起的高频成分。

由于DDS信号发生器在频率上是离散的，会产生一些高频的杂散信号。

通过使用低通滤波器，可以去除这些高频成分，得到我们所需要的信号。

综上所述，DDS信号发生器通过数字方式产生信号，具有灵活性高、调制精度高的优点。

在DDS信号发生器的设计中，需要注意一些关键参数的选择，例如采样率、分辨率、时钟稳定性等。

此外，还需要注意信号输出的波形质量、相位噪声、非线性失真等指标的优化。

在实际应用中，DDS信号发生器通常需要结合外部DAC（数字模拟转换器）芯片进行实现。

DAC芯片将数字信号转换为模拟信号，从而输出到各种应用中。

总而言之，DDS信号发生器是一种重要的数字信号发生器，通过数字方式产生任意频率、任意波形的信号。

SPG-422分量数字同步信号发生器

泰克上海办事处
上海市静安区延安中路841号东方海外大厦18楼邮编：200040
电话：(86 21) 6289 6908 传真：(86 21) 6289 7267
泰克广州办事处
广州市环市东路403号广州国际电子大厦2107室邮编: 510095
电话：(86 20) 8732 2008 传真：(86 20) 8732 2108
线路时所需要的信号。
作为一种串行数字测试信号发生器，它所具备的测试信号将给日常操作和第一线维护带来方便。这些测试信号包括：彩条、全场pluge(图象监视器校准信号)、棋盘格、蝴蝶结、有效图象标志、多波群、脉冲与条、斜坡及 SDI 场检测信号，可通过前面板或 RS-232 遥控来选择这些信号。SPG422具有两路BNC输出。
英寸 1.734 19.0 22.1
磅 13.5 22.9
第三页
SPG422 订购信息
SPG422 选购件
分量数字同步发生器选件 01 －增加 4 路单独可定时的模拟黑场色同步输出。选件02－增加一个分量数字测试信号发生器。
服务选项
040-1639-00 －在 SPG422 上增加字符 ID 的成套附件(序列号在 B030000 以下)。 040-1491-00 －增加选件 01 的附件。 040-1492-04 －增加选件 02 的附件。
内基准
频率－ 13.5MHz。稳定度－长时间漂移每年小于 1ppm。
电源环境认证
模拟黑场输出
符合标准－ SMPTE RP154(NTSC)； EBU N14(PAL)。 Fsc 稳定度－温度过高，变化± 1Hz。 NTSC 参数－消隐宽度：10.7µs ± 0.2µs。设置电平：0 或 7.5IRE 用户可选。 SCH 相位－ 0 度± 5 度。反射损耗－>30dB，5MHz 以内。

DDS信号发生器制作

DDS信号发生器制作DDS（Direct Digital Synthesis）信号发生器是一种数字信号发生器，它使用数字信号处理技术直接产生目标频率的信号。

相比于传统的模拟信号发生器，DDS信号发生器具有更高的频率稳定性、更好的频谱纯净度和更灵活的频率、相位和振幅调节能力。

在许多仪器测量、通信、雷达、医学诊断等领域都有着广泛的应用。

DDS信号发生器的核心是一个数字信号处理器（DSP），其基本原理是使用一个定时器或频率计数器作为时基，通过特殊的数字频率控制字（Frequency Tuning Word）对一个数字控制振荡器（NCO）进行调节，从而产生目标频率的输出信号。

频率控制字可以通过不同的方法输入，如通过前端面板控制、通过计算机软件控制等。

通过不同的控制字输入，DDS信号发生器可以产生不同频率、相位、振幅的输出信号。

DDS信号发生器的基本结构包括频率控制模块、相位控制模块和振幅控制模块。

频率控制模块用于选择目标输出频率，并计算对应的频率控制字；相位控制模块用于选择目标输出相位，并计算对应的相位控制字；振幅控制模块用于选择目标输出振幅，并计算对应的振幅控制字。

这些控制字通过直接控制数字控制振荡器的相位累加、频率增量和振幅增益，从而实现对输出信号的调节。

DDS信号发生器在实际应用中，通常需要具备以下功能：输出频率范围广、频率分辨率高、频率稳定度好、低谐波和噪声水平、精确的相位调节、输出波形形状可变等。

为了达到这些要求，DDS信号发生器通常包括高性能的时钟源、高速数字模拟转换器、高速存储器、高速加法器以及高精度的参考时钟等核心组件。

1.硬件设计：包括选取合适的数字信号处理器和外围电路、设计时钟源和频率控制模块、选择和设计高速数字模拟转换器等。

2.软件设计：包括编写数字信号处理器的程序，实现频率、相位和振幅的控制、设置输出波形的形状和参数等功能。

3.系统调试：包括硬件的电路调试和软件的程序调试，确保整个DDS 信号发生器的运行稳定和输出信号的准确性。

信号发生器有哪些分类呢

信号发生器有哪些分类呢信号发生器是一种可以产生模拟、数字或混合信号的仪器。

它们可用于测试、测量、校准和设计电子设备或系统。

信号发生器可以产生多种类型的信号，每种信号都对应着不同的应用领域和要求。

本文将介绍信号发生器的几种常见分类。

频率分类按照所产生信号的频率不同，信号发生器可以分为低频、中频和高频信号发生器：1.低频信号发生器通常不能产生高于100kHz的信号，它们主要用于音频和低速信号的测试。

2.中频信号发生器可以产生100kHz到1GHz的信号，可以满足大多数无线电、通信和雷达领域的测试需求。

3.高频信号发生器可以产生1GHz以上的信号，可以用于微波和高速数字信号的测试。

波形分类按照信号形状的不同，信号发生器可以分为以下几种：正弦波信号发生器正弦波信号发生器可以输出连续可调的正弦波信号，广泛应用于周波数特性、相位特性等测试。

在频率、幅度、相位和波形失真等方面均非常稳定和高精度。

常见的有Hewlett-Packard等品牌。

方波信号发生器方波信号发生器可以输出方波波形，适用于高速数字逻辑电路测试等。

其特点为形状直角分明，上升和下降时的转换时间短，信号可占用较小频率范围，但频率稳定性和信号纯度较差。

脉冲信号发生器脉冲信号发生器可以输出各种脉冲波形，包括单脉冲、多脉冲、重复脉冲和调制脉冲等，用于测试各种数字电路和天线系统。

任意波形发生器任意波形发生器可以输出各种非正弦波形，包括矩形波、三角波、锯齿波等。

此外还可以通过外部输入自由产生波形，能够满足复杂波形的仿真和测试需求。

数字信号发生器数字信号发生器可以产生各种数字信号，如脉压信号、扩频信号、数字调制信号等。

它们通常带有信号生成、信号处理、调制和调制解调功能，可以用于数字信号分析、通信系统测试等。

协议信号发生器协议信号发生器可以按照协议标准产生通信信号，如GSM、WCDMA、LTE、TDS-CDMA等。

它们主要适用于无线通信和协议分析。

结论信号发生器是电子测试中常用的仪器之一，按照产生信号的频率、波形、数字或协议等分类，做到了不同的功能和应用领域的需求，我们可以根据实际测试需求选择相应的信号发生器进行测试。

基于DSP的数字信号发生器设计

基于DSP的数字信号发生器设计一、本文概述随着数字信号处理技术的快速发展，数字信号发生器作为一种能够产生多种复杂波形信号的重要设备，在通信、雷达、电子对抗、测试测量等领域中得到了广泛应用。

传统的模拟信号发生器由于其波形种类有限、精度低、稳定性差等缺点，已经无法满足现代电子设备对高精度、高稳定性信号源的需求。

因此，基于数字信号处理器（DSP）的数字信号发生器成为了研究的热点。

本文旨在探讨基于DSP的数字信号发生器设计，介绍其基本原理、设计方案、实现方法以及性能测试等方面的内容。

文章将简要介绍数字信号发生器的概念、分类及应用领域，阐述其研究背景和意义。

文章将详细介绍基于DSP的数字信号发生器的设计思路，包括硬件平台的选择、DSP芯片的性能要求、信号发生器的总体结构设计等。

接着，文章将重点阐述数字信号发生器的核心算法，包括波形生成算法、频率合成算法、幅度调制算法等，并分析其实现原理和性能优劣。

文章将通过实验测试验证数字信号发生器的性能，包括波形精度、频率稳定性、幅度调制精度等指标，为实际应用提供参考依据。

本文旨在为从事数字信号发生器设计、开发和应用的相关人员提供有益的参考和指导，推动数字信号发生器技术的进一步发展。

二、数字信号发生器的基本原理数字信号发生器是一种能够产生各种预设或自定义数字信号的设备，这些信号包括但不限于正弦波、方波、三角波、锯齿波等。

其基本原理主要依赖于数字信号处理（DSP）技术和数字到模拟转换器（DAC）。

波形数据存储：各种预设波形的数据会被存储在设备的存储器中。

这些数据通常是以数字形式存在的，可以是固定的预设波形，也可以是用户自定义的波形。

波形选择：用户可以通过设备的用户界面选择需要的波形。

一旦用户选择了特定的波形，相应的波形数据就会被加载到DSP处理器中。

数字信号处理：DSP处理器会对加载的波形数据进行处理。

这可以包括改变波形的频率、振幅、相位等参数，以及实现更复杂的信号调制和处理。

dds工作原理

dds工作原理
DDS全称为Direct Digital Synthesis（直接数字合成），是一
种用于产生频率可编程的模拟信号的技术。

其工作原理可以简单介绍如下：
1. 频率相乘器：DDS通过使用一个精确的参考时钟和一个可
编程的相乘器来产生所需频率的信号。

参考时钟的频率可以通过一个数字控制器来调节。

2. 数字控制器：DDS系统通过一个数字控制器来控制相乘器
的输出频率。

数字控制器是一个可以接受外部输入的控制器，并根据输入的指令对相乘器的工作进行编程。

它可以接受从CPU或用户界面发送的频率控制指令，并将其转换为相乘器
的控制信号。

3. 数字信号发生器：DDS系统通常包括一个数字信号发生器，用于产生一个高频的数字信号。

该数字信号发生器可以被具体的应用程序所控制，例如通过一个外部的CPU或计算机，它
可以产生不同频率、幅度和相位的数字信号。

4. 数字至模拟转换器：DDS系统中的数字信号通过一个数字
至模拟转换器（DAC）转换成模拟信号。

DAC将数字信号转
换为对应的模拟电压或电流输出。

5. 过滤器：由于DDS产生的数字信号是包含多个频率成分的，因此需要通过一个低通滤波器来去除不需要的高频噪声，以得到所需要的频率成分。

通过上述的工作原理，DDS系统可以根据用户的设定产生具有不同频率、幅度和相位的模拟信号。

它具有频率高、精度高和可调性强等优点，在许多应用领域中得到了广泛应用，如通信、测量仪器、声音合成等。

dds信号发生器原理

dds信号发生器原理DDS信号发生器原理DDS信号发生器，即直接数字频率合成技术（Direct Digital Synthesis），是一种用于产生高精度、高稳定度的周期性信号的设备。

它广泛应用于电子测试、通信、测量以及科学研究等领域。

本文将从原理的角度介绍DDS信号发生器的工作原理及其优势。

一、原理概述DDS信号发生器的原理基于数字频率合成技术，它通过数字方式产生信号，相比于传统的模拟方式，在频率和相位的精度、调制能力等方面具有更大的优势。

其基本原理如下：1. 频率控制器：DDS信号发生器内部有一个频率控制器，它用于确定输出信号的频率。

频率控制器通常由一个晶振或参考信号源提供参考频率，然后经过频率分频器、多路选择器等模块，最终生成所需的输出频率。

2. 数字信号发生器：DDS信号发生器内部还有一个数字信号发生器，它用于产生数字信号。

数字信号发生器通常由一个相位累加器和一个查表器组成。

相位累加器负责累加相位，查表器根据累加器的值查找对应的幅值，从而实现信号的产生。

3. 数模转换器：DDS信号发生器的输出通常是一个数字信号，为了将其转换为模拟信号，需要通过一个数模转换器。

数模转换器将数字信号转换为模拟信号，然后经过滤波器等模块进行进一步处理，最终得到所需的模拟输出信号。

二、工作原理DDS信号发生器的工作原理可以分为以下几个步骤：1. 设置频率：用户通过界面或命令设置所需的输出频率，这个频率会被输入到频率控制器中。

2. 相位累加：频率控制器接收到用户设置的频率后，将其转换为相位累加的速度。

相位累加器开始从初始相位开始逐渐累加，累加的速度由频率控制器控制。

3. 查表输出：相位累加器的输出值会作为查表器的输入，查表器根据输入值在查表表格中查找对应的幅值，并输出。

4. 数模转换：查表器的输出是一个数字信号，为了得到模拟输出信号，需要通过数模转换器进行转换。

数模转换器将数字信号转换为模拟信号，并经过滤波器等模块进行进一步处理。

多功能数字信号发生器原理

多功能数字信号发生器原理
多功能数字信号发生器是一种仪器，用于产生各种类型和频率的电子信号。

其原理基于数字信号处理技术和数字模拟混合技术。

主要原理包括以下几个方面：
1. 数字信号处理：多功能数字信号发生器使用数字信号处理器（DSP）或其他微处理器将输入的数字信号进行处理和分析。

这些数字信号可以是预编程的模式、波形或复杂的信号序列。

2. 数模转换：数字信号经过数模转换器（DAC）转换成模拟
信号。

DAC将数字信号转化为模拟电压或电流信号输出，并
具有较高的分辨率和精度。

3. 模拟信号处理：模拟信号经过模拟电路进行滤波、增益调节和放大等处理。

这些处理可以提升信号质量和稳定性，并且适应各种输出要求。

4. 模拟输出：处理后的模拟信号输出到外部电路或设备，可以通过电压或电流输出进行连接。

5. 控制和操作：多功能数字信号发生器具有用户界面，可以通过控制面板、旋钮、按键、计算机或远程接口进行操作和控制。

用户可以设置信号类型、频率、幅度、相位等参数，并且可以进行自动化控制和调整。

通过以上原理，多功能数字信号发生器可以产生各种类型的信号，如正弦波、方波、三角波、脉冲信号等，并且具有多种频率范围和 amplitude 范围可调。

此外，还可以产生复杂的信号序列，如调制信号、噪声信号等，满足不同应用场景的需求。

信号发生器的工作原理

信号发生器的工作原理首先，信号发生器的工作原理可以分为两个方面来解释，即模拟信号发生器和数字信号发生器。

模拟信号发生器是通过模拟电路产生各种波形信号，而数字信号发生器则是通过数字电路产生数字信号。

两者在工作原理上有所不同，但都是通过振荡电路产生基本波形信号，再经过调制、调频等电路处理，最终输出各种复杂的信号。

其次，信号发生器的工作原理涉及到振荡电路的设计和实现。

振荡电路是信号发生器的核心部分，它能够产生稳定的基本波形信号，如正弦波、方波、三角波等。

振荡电路的设计需要考虑电路的稳定性、频率范围、输出波形的失真度等因素，通过合理的电路设计和元器件选择，可以实现高质量的信号输出。

此外，信号发生器还涉及到调制电路和频率调节电路的设计。

调制电路可以对基本波形信号进行调制，如调幅、调频、调相等，从而产生各种调制信号。

而频率调节电路则可以实现对信号频率的调节，使信号发生器能够输出不同频率的信号。

这些电路的设计和实现对信号发生器的性能有着重要的影响，需要在电路设计中加以考虑。

最后，信号发生器的工作原理还涉及到数字信号的生成和处理。

数字信号发生器通过数字电路产生数字信号，可以实现对信号的精确控制和调节。

数字信号发生器的工作原理主要包括数字模拟转换、数字信号处理和输出等过程，需要借助高性能的数字电路和芯片来实现。

总的来说，信号发生器的工作原理涉及到振荡电路、调制电路、频率调节电路和数字信号处理等多个方面。

通过合理的电路设计和实现，信号发生器能够产生稳定、准确的各种类型信号，为电子、通信、仪器仪表等领域的应用提供了重要的支持。

希望本文对读者能够有所帮助，更好地理解信号发生器的工作原理。

信号发生器衰减波形

信号发生器衰减波形一、信号发生器概述信号发生器是一种电子设备，主要用于产生各种频率和幅度的信号。

信号发生器在通信、自动控制、音频处理等领域有着广泛的应用。

根据产生信号的原理，信号发生器可以分为模拟信号发生器和数字信号发生器。

模拟信号发生器可以产生连续变化的模拟信号，而数字信号发生器则可以产生离散的数字信号。

二、衰减波形基础知识1.衰减波形的定义衰减波形是指信号在传输过程中，随着距离的增加，信号幅值逐渐减小的波形。

衰减波形是信号发生器的一个重要参数，反映了信号的衰减特性。

2.衰减波形的重要性衰减波形对于信号的传输质量和稳定性有着重要的影响。

合理的衰减波形可以保证信号在传输过程中不会出现过度衰减，从而保证信号的质量和稳定性。

3.衰减波形的表示方法衰减波形通常用对数表示法，即用信号幅值的对数随距离的变化来表示。

这种表示方法可以清晰地反映出信号的衰减特性。

三、信号发生器衰减波形设置1.衰减波形设置的意义衰减波形设置是指在信号发生器中，通过改变信号的衰减特性，从而满足不同应用场景的需求。

合理的衰减波形设置可以提高信号的传输质量和稳定性。

2.衰减波形设置的方法信号发生器的衰减波形设置通常通过调整内部电路的参数来实现。

具体方法可以根据信号发生器的说明书进行操作。

3.衰减波形设置的注意事项在设置衰减波形时，需要注意信号发生器的额定功率和负载电阻，避免因超过额定功率或负载电阻不匹配而损坏信号发生器。

四、衰减波形在信号发生器中的应用1.通信系统中的应用在通信系统中，信号发生器的衰减波形设置对信号的传输质量和稳定性有着直接的影响。

合理的衰减波形设置可以保证信号在传输过程中不会出现过度衰减，从而提高通信系统的性能。

2.自动控制领域中的应用在自动控制领域，信号发生器的衰减波形设置对控制信号的传输质量和稳定性有着重要的影响。

合理的衰减波形设置可以保证控制信号在传输过程中不会出现过度衰减，从而提高自动控制系统的性能。

3.音频处理中的应用在音频处理领域，信号发生器的衰减波形设置对音频信号的传输质量和稳定性有着重要的影响。

SEFRAM 4410B 数字信号发生器使用说明书

Pour obtenir des informations complémentaires, contactez nous au(33).04.77.59.36.81Visit our Web sitehttp://www.sefram.frSEFRAM 4410BQuality, performance, economy-standard with SEFRAM...Sefram• 10 MHz Frequency Range • Integrated Frequency counter • AM and FM Modulation • Sweep Capabilities • Variable Symmetry• Panoramic backlighted LCD displayThe 4410B model is a 10MHz generator, which combines sine, triangle, square and DC capabi-lities in one small unit. All these waveforms are available over a very broad frequency and amplitude range with a choice of sweep and modulation modes. Variable symmetry from 10 % to 90 % offers the possibility to generate ramps and pulse waveforms.The LCD displays (backlighted) 2 parameters at the same time.The 4410 B generator separate amplitude and offset controls allow you to super-impose a DC component on the AC output waveform. The output level can be conti-nuously adjusted over a 20 dB range and attenuated by 20 dB or 40 dB fixed atte-nuator.The sweep mode can be internally or exter-nally controlled. Sweep start and stop fre-quencies are independently adjustable.Linear or log. sweep capabilities.SEFRAM Generators seriesThe SEFRAM generators series are your solution for studying low-and hight frequency electrical and electronic phenomena and general physical parameters. Please find in the following selection guide their specifications and choose the model that meets your needsModulationThe output waveform can be amplitude or frequency modulated by an internal (1KHz)or external signal. The modulation level is ajdus-table 0 to 100%.Frequency CounterA built-in digital counter that display the instru-ment frequency allows precise settings. Anadditional converter enables the reading of very low frequencies with high resolution. This 6digits autoranging counter can be used to mea-sure external signals.10 MHz function generator.44054410 B 44204440445044644465Type de générateurfunctionssynthesizedpulsearbitraryarbitraryMax Fréquency .5 MHz 10 MHz 20 MHz 20 MHz 50 MHz 100 MHz n.a.*Sine, triangle, square yes yesyesyespulseyes pré-définied pré-définied Arbitrary (max. point rate)-----25 MS/s 500 MS/s**Vertical Resolution -----12 bits 12 bits Horizontal Resolution -----128 Kwords256 KwordsFreq. Counter (max.F .)-75 MHZ 50 MHZ ----Max Amplitude into (50Ω)10 V p-p 10 V p-p 10 V p-p 15 V p-p 10 V p-p 10 V p-p 15 V p-p Separate offset yes yes yes yes yes yes yes Trigger, Gate --yes yes yes yes yes Counted, Burst ---yes yes yes yes Sweep capabilities ext.int./ext.int./ext.ext.n.a.*--Modulation -AM,FM AM,FM AM,FM -AM AM Variable Symmetry yes yes yes yes n.a.*n.a.*n.a.*Synthesiseur ---yes -yes n.a.*Stored set ups ---up to 99up to 99up to 99up to 99GPIB Programming---yesyesyesyes*not applicable* per channelW AVEFORMSSine, square, triangle and DC.O PERATINGMODESSymmetry : 10% to 90%, up to 1 MHzSweep : The output waveform can be linear internally swept over 100 : 1 range. The sweep start and stop freq. can be independently adjusted and the sweep rate can be set from 20 ms to 10s.Modulation : The output can be AM and FM modulated by an internal or external signal. The internal modulation is a 1 KHz sinewave.F REQUENCYCHARACTERISTICSRange : 0.01 Hz to 10 MHz in 8 overlapping ranges. Each range capable of over 100 : 1 frequency change.Control :The range is selected by up and down keys; frequency within the range is set with a multiturn control.Display :Up to 4 digits (1100 counts) with backlight LCD, range units (MHz, KHz, Hz, and mHz) and decimal point.Display accuracy is 0.01 % of reading ±1 LSB from 100 Hz to 10 MHz and 3%from 0,01 Hz to 99 Hz .O UTPUTCHARACTERISTICSAmplitude Range :Up to 10 V p-p into 50Ω (20 v p-p into open circuit).Amplitude Controle : >20 dB continously variable.Amplitude Attenuator : 2 independant attenuators with a±2 %accuracyAmplitude Flatness : ±0,5 dB to 1 MHz±2 dB to 10 MHzOffset range : Variable up to ±10 V. Absolute peak amplitude plus offset limited to 10 V (±5 V into 50 Ω).Output impedance : 50ΩOutput protection : The generator main output is non-destructively pro-tected against short circuit to ground or to any voltage practically available in electronic laboratories.W AVEFORMCHARASTERISTICSine Distorsion : < 1 %THD, 10 Hz to 100 KHz.< 25 dBc above 100 KHzTriangle Linearity : > 98 % to 100 KHz.Square Transition Times : < 22 ns 10 % à 90 % at full output amplitude terminated into 50 Ω.Square Abberations : < 5 % of p-p amplitude ±50 mVI NPUTSAND OUTPUTS• Sync, Out : TTL levels square wave with a 50 Ω impedance . Can drive a minimum of 20 TTL loads.• Sweep In-Out : 0-5 V input for a up to 100 : 1 frequency change. In the sweep mode, the sweep voltage is available at this output.Output impedance : 600 ΩInput impedence : 10 Ω• Mode In-Out : The internal 1 KHz sine-wave is available for external synchronisation. The signal amplitude is 2 Vp-p and 600 Ω output impe-dance.In EXT modulation mode, a signal applied to this input will modulate the output signal. A 2 Vp-p signal is required for a 100 % AM modulation. The input impedance is 10 Ω• Trigger in : TTL compatible external signal width is 50 ns minimum with MAX. rate of 10 MHzC OUNTERCHARACTERISTICRange : 5 Hz to 75 MHzResolution : Autoranging, up to 6 digits. Accuracy : ±1digit ±20 ppm.Sensitivity : 30 mV RMS .G ENERALSafety : IEC 1010, Cat. IPower Requirements : 93-128 VAC, 185-256 VAC sweetch selectable,48-66 Hz, 25 VA Max.Dimensions : 89 x 220 x 200 mm Weight : 2 kgOperating temperature : 0°C to 50°C.Storage temperature : -20°C to 60°C.Warranty : 3 years.S UPPLIEDWITHAll generators are supplied with a power cord and user’s manual.O PTIONALACCESSORIES• BNC/BNC cable (1m, black, IEC 1010) - SO 410• BNC m/2 x BNC f. adaptator- SO 401• Isolated BNC m/2 x ban. f adaptator - SO 402• 50 Ω, 2 w load - SO 405To discover the complete range of accessories, contactus and ask for the ELDITEST catalogSeframSEFRAM 4410B10 MHz function generator.32, rue Edouard Martel • 42100 - St Etienne Lignes commerciales directes :+33 (0).4.77.59.36.80 ou +33 (0).4.77.59.36.81Fax. +33 (0).4.77.57.23.23Web:www.sefram.fr•e-mail:***************Specifications subject to change without notice - FT 4410B A 00For assistance and ordering。

信号发生器AD的工作原理

信号发生器AD的工作原理信号发生器（Signal Generator）是一种电子设备，用来产生不同类型、不同频率、不同幅度的电信号。

它是电子测试仪器中的重要设备，广泛应用于电子、通信等领域的研究、开发和生产过程中。

AD信号发生器是一种数字信号发生器，也称为任意波形信号发生器。

它可以通过数字方式生成各种复杂的任意波形信号，并输出到电路中进行测试和研究。

下面我将详细介绍AD信号发生器的工作原理。

AD信号发生器的核心部件是数字信号处理器（DSP）和数模转换器（DAC）。

它将数字信号通过DSP进行处理和计算，然后经过DAC转换为模拟信号输出。

整个过程可以简单分为以下几个步骤：1. 波形生成：用户可以在AD信号发生器上设置需要生成的信号类型和波形参数。

常见的波形类型有正弦波、方波、三角波、锯齿波等。

用户可以设定波形的频率、幅度、相位等参数，也可以通过输入公式或加载外部文件生成复杂的任意波形。

生成波形的操作可以通过AD信号发生器面板上的按键、旋钮或者通过计算机软件进行设置。

2. 数字信号处理：用户设置好波形参数后，AD信号发生器将对波形进行数字信号处理。

这一步骤主要包括信号调制、滤波、频谱变换等操作。

例如，用户可以设置调制深度、频率偏移，实现调频、调幅、调相等功能。

用户还可以设置滤波器，选择不同的截止频率和类型来滤除不需要的频率分量。

另外，用户还可以选择进行频谱变换，得到信号的频域信息。

3. 数模转换：经过数字信号处理后的信号需要通过数模转换器（DAC）转换为模拟信号。

DAC将数字信号按照一定的采样率进行模拟输出。

数模转换器的精度和采样率决定了AD信号发生器输出信号的质量和稳定性。

4. 输出放大：经过数模转换器转换为模拟信号后，信号的幅度通常较小。

为了适应各种测试需求，AD信号发生器通常需配备一个输出放大器，将信号的幅度扩大到所需的范围。

输出放大器通常采用高精度放大电路设计，保证输出信号的稳定性和准确性。

5. 可编程控制：AD信号发生器通常具有可编程控制功能，可以通过计算机或其他外部设备进行远程控制。
