电工电子技术模拟试题及参考答案

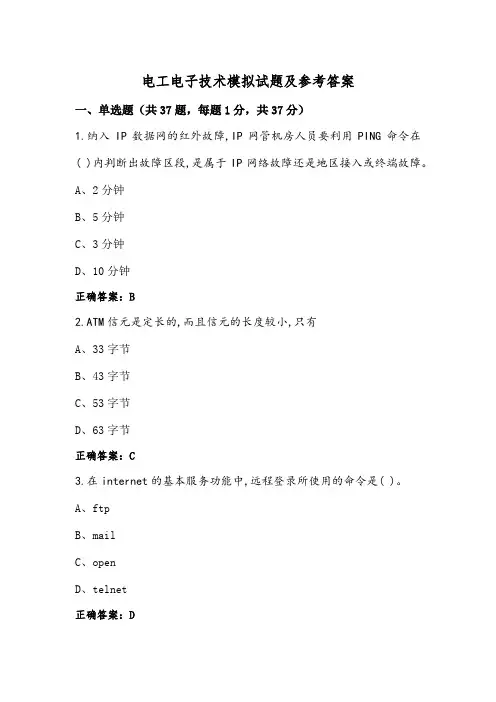

电工电子技术模拟试题及参考答案一、单选题(共37题,每题1分,共37分)1.纳入IP数据网的红外故障,IP网管机房人员要利用PING命令在( )内判断出故障区段,是属于IP网络故障还是地区接入或终端故障。
A、2分钟B、5分钟C、3分钟D、10分钟正确答案:B2.ATM信元是定长的,而且信元的长度较小,只有A、33字节B、43字节C、53字节D、63字节正确答案:C3.在internet的基本服务功能中,远程登录所使用的命令是( )。
A、ftpB、mailC、openD、telnet正确答案:D4.(题库原题)Optix155/622H设备中IU1、IU2、IU3、IU4板为( )。
A、风扇板B、主控板C、支路板D、电源板正确答案:C5.设备上的PGND代表的含义为( )。
A、保护地B、工作地C、联合地D、屏蔽地正确答案:A6.(考题) 郑西线北电BTS9000出现“Blockedairinlet”告警最可能是( )模块引发的。
A、DDMB、RICAMC、SICSD、RMBlockedairinlet:堵塞的空气入口正确答案:C7.视频信号画面的像素数量720P指( )A、352 X 288B、1280 X 720C、704 X 576D、720 X 576正确答案:B8.综合视频监控系统核心节点到区域节点的网络传输质量要求网络丢包率不大于( )A、10-6B、10-4C、10-3D、10-5正确答案:C9.(考题). 雅奇8E1光端机RERR指示灯代表中文的意思是。
( )A、远端总告警B、近端告警C、远端支路告警指示灯D、本端总告警正确答案:A10.(考题)中兴传输网管操作终端上,主视图界面下的。
( )拓扑图显示所有网元的连接概况以及网元的告警、性能、维护信息A、物理B、复用段C、数据单板D、网元时钟正确答案:A11.模拟摄像机的视频输出接口为( )A、L9B、BNCC、RJ45D、RJ11正确答案:B12.接入网ONU设备通路电平测量的周期是( )。
《电工与电子技术》第2章试题库

昆明冶金高等专科学校西校区《电工与电子技术》第二章正弦交流电路试题一、填空题1、一个工频正弦电压的最大值为20伏,t = 0时,其瞬时值为10伏,该正弦电压的瞬时值表达式u = 。
2、在纯电感正弦交流电路中,电压有效值不变,增加电源频率时,电路中电流将。
3、在R、L、C串联正弦交流电路中,当X L X C时,电路呈感性;当X L X C时,电路呈容性;当X L X C时;电路发生谐振。
4、正弦交流电的三要素为、和。
5、提高功率因数的意义在于既了电源设备的利用率,同时又了线路的功率及电压损耗。
6、一个电感线圈接在U=120V的直流电源上,电流为20A,若接在U=220V的工频交流电源上,则电流为28.2A,线圈的电阻R=_ __欧,感抗XL=______欧。
7、RLC串联电路的端电压=10√2sin(2500t+10o)V,当C=8F时电路消耗的功率最大Pmax=100W,则L=mH,Q=Var。
8、已知某电炉接在220V的正弦交流电源上,取用功率500W,电炉的电阻R=,4小时消耗的电能W=。
9、纯电阻电路的功率因数为,纯电容电路的功率因数为。
10、串联谐振时,电路的阻抗,电流,电感上的电压电容上的电压。
二、选择题(将正确答案的序号填人括号中)1、交流电的周期越长,说明交流电变化得( )。
a 、越快;b 、越慢 。
2、电路中某元件两端的电压u = 2202sin314t 伏,通过的电流i= 10cos314t 安,则该元件是( )。
a 、电阻;b 、电感;c 、电容 。
3、一度电可供“220V40W ”的灯泡正常发光的时间是( )。
a 、20小时;b 、45小时;c 、25小时。
4、已知两正弦量 i 1 =10sin(314t+900)安,i 2=10sin(628t+300)安,则( )。
a 、i 1超前i 2 600;b 、i 1滞后i 2 600;c 、不能判断相位差 。
5、在正弦电压不变的情况下,给电阻、电感串联电路再并联电容后,( )。
电工电子技术(二)试卷A答案

一、填空题(每空1分,共20分)1.加在二极管上的正向电压大于死区电压时,二极管导通;加反向电压时,二极管截止。
2.NPN型三极管工作在放大区时,电位最高的是集电极,电位最低的是发射极。
3.二极管最重要的特性是单向导电性。
4.半导体二极管导通的条件是加在二极管两端的正向电压比二极管的死区电压高(或大)。
5.半导体的导电能力随着温度的升高而增加。
6.PN结的单向导电性指的是PN结正向偏置时导通,反向偏置时截止的特性。
7.晶体三极管有两个PN结,分别是发射结和集电结,分三个区域集电区、基区和发射区。
晶体管的三种工作状态是放大状态、饱和状态和截止。
8.三极管输入特性曲线指的是U CE为一定时,讨论I B和U BE之间的关系。
9.在定量分析放大电路的工作性能时,通常采用图解法和微变等效电路法。
10.稳压管工作在特性曲线的反向击穿区。
二、判断题1.三相异步电动机在满载和空载下起动时,起动电流是一样的。
(错)2.“虚短”就是两点并不真正短接,但具有相等的电位。
(对)3.“虚地”是指该点与接地点等电位。
(对)4.二极管若工作在反向击穿区,一定会被击穿。
(错)5.晶体管可以把小电流放大成大电流。
(对)6.在P型半导体中,空穴是多数载流子,电子是少数载流子。
(对)7.晶体管可以把小电压放大成大电压。
(错)8.放大电路一般采用的反馈形式为负反馈。
(对)9. 射极支路接入电阻R E的目的是为了稳定静态工作点。
(对)10. 射极输出器的电压放大倍数等于1,因此它在放大电路中作用不大。
(错)三、选择题1.晶体管三极管放大条件是(B)。
A.发射结要正向偏置B.发射结要正向偏置,集电结要反向偏置C.集电结要反向偏置D.发射结要反向偏置,集电结要正向偏置2.P型半导体是在本征半导体中加入微量的(A)元素构成的。
A.三价B.四价C.五价D.六价3.一般要求放大电路的(A)。
A.输入电阻大,输出电阻小B.输入电阻小,输出电阻大C.输入电阻小,输出电阻小D.输入电阻大,输出电阻大4.设置静态工作点的目的(A)。
电工与电子技术考试题库(含答案)

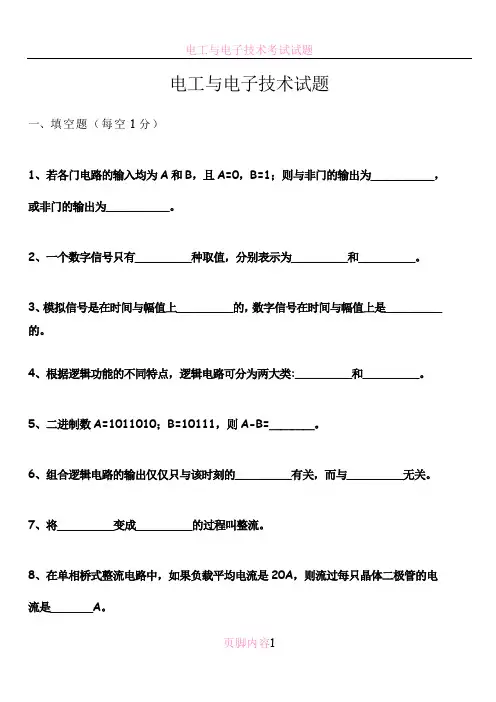

电工与电子技术试题一、填空题(每空1分)1、若各门电路的输入均为A和B,且A=0,B=1;则与非门的输出为_________,或非门的输出为_________。
2、一个数字信号只有________种取值,分别表示为________和________。
3、模拟信号是在时间与幅值上________的,数字信号在时间与幅值上是________的。
4、根据逻辑功能的不同特点,逻辑电路可分为两大类:________和________。
5、二进制数A=1011010;B=10111,则A-B=____。
6、组合逻辑电路的输出仅仅只与该时刻的________有关,而与________无关。
7、将________变成________的过程叫整流。
8、在单相桥式整流电路中,如果负载平均电流是20A,则流过每只晶体二极管的电流是______A。
9、单相半波整流电路,已知变压器二次侧电压有效值为22V,负载电阻RL=10Ω,则整流输出电压的平均值是______;流过二极管的平均电流是______;二极管承受的最高反向电压是______。
10、三极管是________控制元件,场效应管是________控制元件。
11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为_______。
12、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时,与之间的关系。
13、作放大作用时,场效应管应工作在区。
14、放大电路的静态工作点通常是指__、和_。
15、某三级放大电路中,测得Av1=10,Av2=10,Av3=100,总的放大倍数是_。
16、已知某小功率管的发射极电流IE=1.3mA,电流放大倍数=49,则其输入电阻rbe=。
17.画放大器的直流通路时应将电容器视为。
18.放大器外接一负载电阻RL 后,输出电阻ro 将 。
19.加法器,R1=Rf=R2=R3=10K Ω,输入电压V1=10mv ,V2=20mv ,V3=30mv ,则输出电压为 。
电工与电子技术

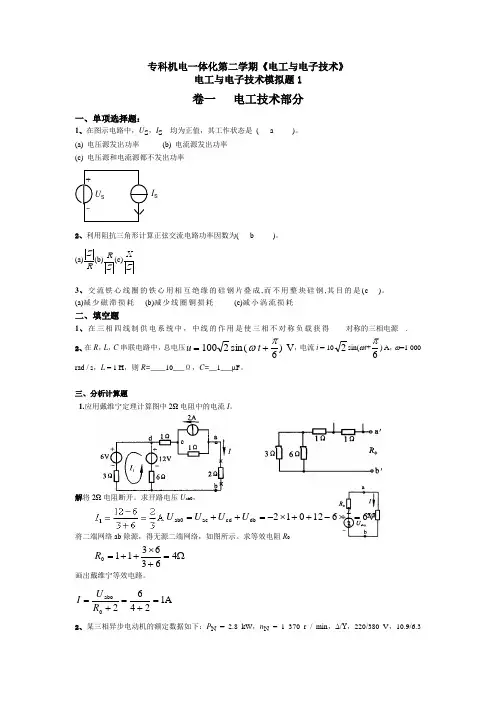

专科机电一体化第二学期《电工与电子技术》电工与电子技术模拟题1卷一电工技术部分一、单项选择题:1、在图示电路中,U S,I S 均为正值,其工作状态是( a )。
(a) 电压源发出功率(b) 电流源发出功率(c) 电压源和电流源都不发出功率U IS S+2、利用阻抗三角形计算正弦交流电路功率因数为( b )。
(a)ZR(b)RZ(c)XZ3、交流铁心线圈的铁心用相互绝缘的硅钢片叠成,而不用整块硅钢,其目的是(c )。
(a)减少磁滞损耗(b)减少线圈铜损耗(c)减小涡流损耗二、填空题1、在三相四线制供电系统中,中线的作用是使三相不对称负载获得____对称的三相电源__.2、在R,L,C串联电路中,总电压u t=+10026sin()ωπV,电流i = 102sin(ωt+π6) A,ω=1 000 rad / s,L = 1 H,则R=____10___Ω,C=__1___μF。
三、分析计算题1.应用戴维宁定理计算图中2Ω电阻中的电流I。
解将2Ω电阻断开。
求开路电压U ab0,V63261212dbcdacab0=⨯-++⨯-=++=UUUU将二端网络ab除源,得无源二端网络,如图所示。
求等效电阻R0Ω=+⨯++=4636311R画出戴维宁等效电路。
A12462abo=+=+=RUI2、某三相异步电动机的额定数据如下:P N= 2.8 kW,n N= 1 370 r / min,∆/Y,220/380 V,10.9/6.3A ,cos φN = 0.84,f = 50 HZ ,转子电压 110 V ,转子绕组Y 形连接,转子电流17.9 A 。
求: (1) 额定负载时的效率;(2) 额定转矩;(3) 额定转差率。
.解:805.0cos 3)1(N N NN ==ϕηI U P().29550195T P n N NNN m ==⋅ (N N3008711).s n n n =-= 四、设计控制一台电动机正反转的电气控制电路。
电工电子技术形考任务2

电工电子技术形考任务2一、选择题(每小题5分,共40分)1.( D )是一种利用电磁感应原理进行交流电压变换的器件。
D.变压器2.图1所示变压器,原方N1=300匝,副方N2=100匝,R=8Ω,则从原方看入的电阻Ri是( B )。
B.72Ω3.变压器初级绕组的输入功率( B )次级绕组的输出功率。
B.大于4.异步电动机的定子铁心采用( A )叠成?A.硅钢片5.一台4极三相异步电动机定子磁场的同步转速是( D )r/min。
D.15006.异步电机s>1,说明异步电机工作在(D )。
D.电磁制动状态7.一台异步电动机接在恒压恒频电源上运行,给电机加上负载后,电机的转速将(C)转差率将(C)C下降,变大8.异步电动机因过载导致工作电流增大时切断电源的继电器是(B )。
B.热继电器二、判断题(每小题5分,共40分)9.自耦变压器具有结构简单、体积小、节约材料、效率高的优点,能够作为安全变压器使用。
错10.对于小型异步电动机,由于产生热量比较少,散热比较容易,因此不需要径向通风沟。
对11.异步电动机的电磁转矩是由旋转磁场主磁通与转子电流的无功分量相互作用而产生的。
错12.时间继电器是利用电磁或机械等原理实现触点延时接通或断开的自动控制电器。
对13.异步电动机转子的转速可以大于或等于旋转磁场的转速。
错14.三相异步电动机的三个单相绕组中三相对称正弦交流电的幅值相等,相位互差150°。
错15.异步电动机的负载转矩可能大于额定转矩。
对16.绕线型感应电动机转子串电阻可以增大起动转矩;笼型感应电动机定子串电阻亦可以增大起动转矩。
错三、综合题(每小题10分,共20分)1.已知交流信号源的内阻为250欧姆,通过一个变压比可调的变压器接负载RL=2.5Ω。
17.(a)要使负载获得最大功率,变压器初级的等效电阻应(D)信号源内阻;D.等于18.(b)变压器的变压比应该是(B)。
B.101.已知三相异步电动机的额定功率为10kW,额定电压为380V,额定转速980r/min,额定工作效率η=95%,额定工作电流IN=18A,起动能力系数为1.5,过载系数为2.2。
电工与电子技术(A)II测试题(2011-2012学年第1学期 )

2011-2012学年第一学期 电工与电子技术(A)II 测试题第16 17章 集成运算放大器和反馈一、填空题(共5个空,每空2分,填在对应的横线上,总计10分)1.要使运算放大器工作于线性区,必须引入 ;2.集成运算放大器工作于非线性区,u +为同相输入, u –为反相输入,U o(sat)为饱和值的大小为12V 。
当u +> u –时, u o = V ;当u +< u –时,u o = V ; 3.在同相输入比例运放电路中,设R 1=10k Ω,R F =100k Ω,则闭环电压放大倍数A u f = ,平衡电阻R 2= Ω。
二、选择题(每小题四个备选答案中选出一个正确答案,共5小题,每小题2分,总计10分)1. 下列条件中符合理想运算放大器条件之一是 (A) 开环放大倍数 →0 (B) 差模输入电阻→∞ (C) 开环输出电阻→∞ (D) 共模抑制比 →02.要提高放大电路的输入电阻,降低输出电阻应采用______负反馈。
(A) 并联电压 (B) 并联电流 (C) 串联电压 (D) 串联电流3.如图2-1所示的电压比较器,其转输特性曲线为 。
(A )(B ) (C) (D )4.图2-2所示电路的反馈类型是______负反馈。
(A) 并联电压 (B) 并联电流 (C) 串联电流 (D) 串联电压u iiii i0图2-15.运算放大器电路如图2-3所示,其最大输出电压为±12V ,已知1-=i u V ,则输出电压0u 为( )。
(A) 12V (B) -12V (C) 1V (D) -1Vi u三、计算下列各题(共3小题,总计30分)1.如图3-1所示是一个电压电流变换电路,R L 是负载电阻,试求负载电流i o 与输入电压u i 的关系,并说明它是何种类型的负反馈电路。
(10分)2.电路如图3-2所示,Ω=k 101R ,Ω=k 202R ,Ω=k 100F R ,V 2.01=i u ,V 5.02-=i u ,求输出电压 。
电工电子技术模拟题

电工学期考试卷01-电子技术B一、填空题:(每空2分,共30分)1.晶体三极管工作在放大状态时,其发射结处于 正向 偏置,集电结处于 反向 偏置。
2.放大电路中,若想要减小输入电阻,应引入 并联 负反馈;若想要增加输出电阻,应引入 电流 负反馈。
3.理想运算放大电路工作在线性区时,有 虚断 和 虚短 两个重要概念。
4.已知变压器二次侧电压U =10V ,采用单相半波整流电路,二极管承受的最高反向压降RM U = 14.1 V ;若采用单相桥式整流电路,则二极管承受的最高反向压降RM U = 14.1 V 。
5.(57.5)10=( 111001.1 )2=( 39.8 )16。
6.三变量的逻辑函数共有 8 个最小项。
其全部最小项之和为 1 。
7.TTL 三态门的输出包括 高电平 、低电平和 高阻态 等三种工作状态。
二、选择题: (每题2分,共12分)1.某硅三极管三个电极的电位Ve 、Vb 和Vc 分别为3V 、3.7V 和6V ,则该管工作在( A )状态。
A 、饱和 B 、截止 C 、放大 D 、损坏2.工作在甲乙类状态的互补对称功率放大电路,通常提供一个偏置电路以克服( D )失真。
A 、截止 B 、饱和C 、截止和饱和D 、交越3.电路如图1所示,引入的反馈为( C )负反馈。
A 、电压并联B 、电流并联C 、电压串联D 、电流串联4.下列电路中属于时序逻辑电路的是( D )电路。
A 、加法器B 、编码器C 、译码器D 、计数器5.构成一个十二进制的计数器,需要( B )个触发器。
A 、2 B 、4 C 、6 D 、126.摩根定律的正确表达式是:( B )A 、B A B A +=⋅ B 、B A B A +=⋅C 、B A B A ⋅=⋅D 、B A B A ⋅=⋅三、用代数法化简如下逻辑函数为最简与或式。
(6分)=Y A B +A C D +C D +AB C +B C D 解:=Y )()(BD AD D C C A A B ++++=)()(B A D C C A B ++++=C A D C C B B A +++ =C A D C B A ++图1图2四、图2所示放大电路中,已知V CC =12V ,R B1=90k Ω,R B2=30k Ω,R C =2.5k Ω,R e =1.5k Ω,R L =10k Ω,β=80,V U BE 7.0=。
电工电子技术(二)试卷A答案

一、填空题(每空1分,共20分)1.加在二极管上的正向电压大于死区电压时,二极管导通;加反向电压时,二极管截止。
2.NPN型三极管工作在放大区时,电位最高的是集电极,电位最低的是发射极。
3.二极管最重要的特性是单向导电性。
4.半导体二极管导通的条件是加在二极管两端的正向电压比二极管的死区电压高(或大)。
5.半导体的导电能力随着温度的升高而增加。
6.PN结的单向导电性指的是PN结正向偏置时导通,反向偏置时截止的特性。
7.晶体三极管有两个PN结,分别是发射结和集电结,分三个区域集电区、基区和发射区。
晶体管的三种工作状态是放大状态、饱和状态和截止。
8.三极管输入特性曲线指的是U CE为一定时,讨论I B和U BE之间的关系。
9.在定量分析放大电路的工作性能时,通常采用图解法和微变等效电路法。
10.稳压管工作在特性曲线的反向击穿区。
二、判断题1.三相异步电动机在满载和空载下起动时,起动电流是一样的。
(错)2.“虚短”就是两点并不真正短接,但具有相等的电位。
(对)3.“虚地”是指该点与接地点等电位。
(对)4.二极管若工作在反向击穿区,一定会被击穿。
(错)5.晶体管可以把小电流放大成大电流。
(对)6.在P型半导体中,空穴是多数载流子,电子是少数载流子。
(对)7.晶体管可以把小电压放大成大电压。
(错)8.放大电路一般采用的反馈形式为负反馈。
(对)9. 射极支路接入电阻R E的目的是为了稳定静态工作点。
(对)10. 射极输出器的电压放大倍数等于1,因此它在放大电路中作用不大。
(错)三、选择题1.晶体管三极管放大条件是(B)。
A.发射结要正向偏置B.发射结要正向偏置,集电结要反向偏置C.集电结要反向偏置D.发射结要反向偏置,集电结要正向偏置2.P型半导体是在本征半导体中加入微量的(A)元素构成的。
A.三价B.四价C.五价D.六价3.一般要求放大电路的(A)。
A.输入电阻大,输出电阻小B.输入电阻小,输出电阻大C.输入电阻小,输出电阻小D.输入电阻大,输出电阻大4.设置静态工作点的目的(A)。
电工电子技术试卷二

华南理工大学《电工与电子技术》考试试卷第1页(共7页)专业:班级:姓名:学号:华南理工大学期末考试试卷《电工与电子技术》(化工类)考试时间:150分钟考试日期:年月日一二三四五六七八九十十一十二总分16 8 8 8 8 8 6 12 6 7 8 5100一、选择题 (每小题2分,共16分)1、在图示电路中,已知US=2V,IS=1A。
A、B两点间的电压UAB为()。
(a)-1V(b)0 (c)1VS2、4Ω的电阻和3Ω感抗串联,接到u=10sin(ωt-180°)V的电源上,则电感电压uL 为()。
(a)6sin(ωt-143.1°)V (b)6sin(ωt-126.9°)V (c)8sin(ωt-53.1°)V3、复阻抗为Z的三相对称电路中,若保持电源电压不变,当负载接成星形时消耗的有功功率为PY,接成三角形时消耗的有功功率为PΔ,则两种接法时有功功率的关系为()。
(a)Y3P PΔ=(b)Y13PPΔ=(c)YP PΔ=4、在图1-4电路中,开关S在t=0瞬间闭合,若uC()05−=V,则uR()+=()。
(a)5V (b)0V (c)2.5V1.2 H10 ΩL图1-4 图1-55、电路如图1-5所示,若忽略二极管D的正向压降和正向电阻,则输出电压uO为( )。
(a) +12V (b) +6V (c) +2V华南理工大学《电工电子技术》考试试卷 第2页(共7页)6、一个负载R L 经理想变压器接到信号源上,已知信号源的内阻R 0=800Ω,变压器的变比K =10。
若该负载折算到原边的阻值R ′L 正好与R 0达到阻抗匹配,则可知负载R L 为 ()。
(a)80Ω(b)0.8Ω(c)8Ω7、在电动机的继电器接触器控制电路中,热继电器的功能是实现( )。
(a)短路保护 (b)零压保护 (c)过载保护 8、在图示电路中,接触器KM 1和KM 2均已通电动作,此时若按动按钮SB 3, 则()。
电工电子技术练习题及答案

电工电子技术练习题一、单项选择题:在下列各题中,将唯一正确的答案代码填入括号内1、把图 1 所示的电路改为图 2 的电路,其负载电流I1 和I2 将( )。
(a) 增大 (b) 不变 (c) 减小2、当三相交流发电机的三个绕组接成星形时,若线电压u BC = 380sin wt V,则相电压u B = ( )。
(a) (b)(c)3、在图示电路中,开关 S 在t= 0 瞬间闭合,若,则( )。
(a) 0.6 A (b) 0.4 A (c) 0.8A4、两个铁心线圈除了匝数不同 (N1 > N2) 外,其他参数都相同,若将这两个线圈接在同一交流电源上,它们的磁通F1 和F2 的关系为( )。
(a) F1 > F2 (b) F1 < F2 (c) F1 = F25、三相异步电动机的旋转方向决定于( ) 。
(a) 电源电压大小 (b) 电源频率高低 (c) 定子电流的相序6、在电动机的继电器接触器控制电路中,零压保护的功能是( )。
(a) 防止电源电压降低烧坏电动机(b) 防止停电后再恢复供电时电动机自行起动(c) 实现短路保护7、在中点接地的三相四线制低压供电系统中,为了防止触电事故,对电气设备应采取( ) 措施。
(a) 保护接中( 接零 ) 线 (b) 保护接地 (c) 保护接中线或保护接地8、图 1 与图 2 为两个正弦交流等效电路,已知R = 9 W,R¢= 10 W,C = F,C¢= F,需施加的正弦信号的角频率w为 ( )。
(a) 0.32 rad / s (b) 0.11 rad / s (c) 2 rda/s9、图示正弦交流电路中,R = XL= 10 W,欲使电路的功率因数l = 0.707,则XC为 ( )。
(a) 20 W (b) 10 W (c) 5 W10、在R,L,C串联电路中,总电压,电流i = 10sin(wt+) A,w=1 000 rad / s,L = 1 H,则R,C分别为 ( )。
电力电子技术模拟题及答案

四川大学网络学院《电力电子技术》模拟试题一一、选择题(在每个小题四个备选答案中选出一个正确答案,填在题末的括号中)(本大题共5小题,每小题2分,总计10分)1、晶闸管稳定导通的条件()A、晶闸管阳极电流大于晶闸管的擎住电流B、晶闸管阳极电流小于晶闸管的擎住电流C、晶闸管阳极电流大于晶闸管的维持电流D、晶闸管阳极电流小于晶闸管的维持电流2、晶闸管通态平均电流I T(A V)与其对应有效值I的比值为()A、1.57B、1/1.57C、1.75D、1/1.173、对于升降压直流斩波器,当其输出电压小于其电源电压时,有()A、α无法确定B、0.5<α<1C、0<α<0.5D、以上说法均是错误的4、有源逆变发生的条件为()A、要有直流电动势B、要求晶闸管的控制角大于900C、直流电动势极性须和晶闸管导通方向一致D、以上说法均是错误的5、对于电阻负载单相交流调压电路,下列说法错误的是()A、输出负载电压与输出负载电流同相B、α的移项范围为00<α<1800C、输出负载电压U O的最大值为U1D、以上说法均是错误的二、填空题(每空2分,共计30分)1、电力电子技术是使用电力电子器件对电能进行和的技术。
2、电力变换通常可分为:、、和。
3、电力电子学是由、和交叉而形成的边缘科学。
4、根据对输出电压平均值进行调制的方式不同,直流斩波电路有三种控制方式、和。
5、按照电力电子器件能够被控制信号所控制的程度,可以将电力电子器件分为、和。
三、作图题(每小题5分,共计10分)(要求:图标清楚,比例适当)1、电路如图1所示,输入电压为u2,触发脉冲为u g ,其波形如图2所示。
VT触发导通,分别画出在(1)和(2)中u2作用下负载电阻R上的电压波形。
图 1 电路图(1) (2)图2 输入电压u 2和触发脉冲u g 的波形图2、电路与波形如图3所示。
(1)若在t1时刻合上K ,在t2时刻断开K ,画出负载电阻R 上的电压波形;(2)若在t1时刻合上K ,在t3时刻断开K ,画出负载电阻R 上的电压波形。
电工电子技术模拟题

《电工电子技术》模拟题Array一、填空题:1、电路一般由、和三部分组成。
2、负载上的电压、电流方向为方向;电源上的电压电流方向为方向。
3、电气设备正常工作时的电压、电流最高限值,称为。
4、实际电路器件的电特性而,理想电路元件的电特性则是和的。
由理想电路元件构成的电路图称为实际电路的。
5、定律体现了单一元器件上电压、电流的约束关系;定律表明了电路中结点上各电流应遵循的规律;定律表明了回路上各电压应遵循的规律。
6、电压等于电路中两点之差,是的量。
电位等于电路中到的电压,是的量,电路中各点电位的高低均相对于而言。
7、三个相等、相同、的正弦交流电的组合称为对称三相交流电。
8、铁磁性材料的磁性能有性、性、性和性。
9、实际电气设备大多为性设备,其功率因数往往。
10、正弦交流电的三要素是指它的、和。
11、单一电阻元件的复阻抗Z= ;单一电感元件的复阻抗Z= ;单一电容元件上的复阻抗Z= ;RLC串联电路的复阻抗Z= 。
12、提高功率因数的意义有两个:一是;二是。
提高功率因数的方法一般有补偿法和补偿法。
12、火线与火线之间的电压称为;火线与零线之间的电压称为。
在三相四线制供电系统中,线电压和相电压的数量关系为。
13、单相电路中的有功功率表达式为,单位是;无功功率的表达式为,单位是;视在功率的表达式是,单位是。
性电路的无功功率取负值;性电路的无功功率取正值。
μ,各类物质的磁导率和真空磁导率的比值称为14、真空的磁导率=磁导率。
性物质的导率大大于真空的磁导率。
15、经过的路径称为磁路。
磁路欧姆定律的表达式为。
16、变压器可以变换、变换和变换。
主体结构有和两大部分,其中构成它的磁路部分;构成它的电路部分。
17、互感器的副边电路不允许开路;互感器的副边电路不允许短路。
变压器不能做为安全变压器使用。
变压器具有陡降的外特性。
18、三相电力变压器并联使用时必须严格遵守的条件是。
19、三相鼠笼式异步电动机,其中三相是指其;鼠笼式指的是其;异步则指。
电工电子技术(二)试卷A答案

一、填空题(每空1分,共20分)1.加在二极管上的正向电压大于死区电压时,二极管导通;加反向电压时,二极管截止。
2.NPN型三极管工作在放大区时,电位最高的就是集电极,电位最低的就是发射极。
3.二极管最重要的特性就是单向导电性。
4.半导体二极管导通的条件就是加在二极管两端的正向电压比二极管的死区电压高(或大) 。
5.半导体的导电能力随着温度的升高而增加。
6.PN结的单向导电性指的就是PN结正向偏置时导通, 反向偏置时截止的特性。
7.晶体三极管有两个PN结,分别就是发射结与集电结,分三个区域集电区、基区与发射区。
晶体管的三种工作状态就是放大状态、饱与状态与截止。
8.三极管输入特性曲线指的就是U CE为一定时,讨论I B与U BE之间的关系。
9.在定量分析放大电路的工作性能时,通常采用图解法与微变等效电路法。
10.稳压管工作在特性曲线的反向击穿区。
二、判断题1.三相异步电动机在满载与空载下起动时,起动电流就是一样的。
( 错)2.“虚短”就就是两点并不真正短接,但具有相等的电位。
(对)3.“虚地”就是指该点与接地点等电位。
( 对 )4.二极管若工作在反向击穿区,一定会被击穿。
(错)5.晶体管可以把小电流放大成大电流。
(对)6.在P型半导体中,空穴就是多数载流子,电子就是少数载流子。
(对)7.晶体管可以把小电压放大成大电压。
( 错)8.放大电路一般采用的反馈形式为负反馈。
( 对 )9、射极支路接入电阻R E的目的就是为了稳定静态工作点。
( 对 )10、射极输出器的电压放大倍数等于1,因此它在放大电路中作用不大。
( 错 )三、选择题1.晶体管三极管放大条件就是( B )。
A.发射结要正向偏置B.发射结要正向偏置,集电结要反向偏置C.集电结要反向偏置D.发射结要反向偏置,集电结要正向偏置2.P型半导体就是在本征半导体中加入微量的( A)元素构成的。
A.三价B.四价C.五价D.六价3.一般要求放大电路的( A )。
电工电子技术练习题二

电⼯电⼦技术练习题⼆第4章检测题(共80分,100分钟)⼀、填空题(每空0.5分,共19分)1、变压器运⾏中,绕组中电流的热效应引起的损耗称为铜损耗;交变磁场在铁⼼中所引起的磁滞损耗和涡流损耗合称为铁损耗。
其中铁损耗⼜称为不变损耗;铜损耗称为可变损耗。
2、变压器空载电流的有功分量很⼩,⽆功分量很⼤,因此空载的变压器,其功率因数很低,⽽且是感性的。
3、电压互感器实质上是⼀个降压变压器,在运⾏中副边绕组不允许短路;电流互感器是⼀个升压变压器,在运⾏中副绕组不允许开路。
从安全使⽤的⾓度出发,两种互感器在运⾏中,其副边绕组都应可靠接地。
4、变压器是既能变换电压、变换电流,⼜能变换阻抗的电⽓设备。
变压器在运⾏中,只要端电压的有效值和频率不变,其⼯作主磁通Φ将基本维持不变。
5、三相变压器的原边额定电压是指其原边线电压值,副边额定电压指副边线电压值。
6、变压器空载运⾏时,其电流很⼩⽽铜耗也很⼩,所以空载时的总损耗近似等于变压器的铁损耗。
7、根据⼯程上⽤途的不同,铁磁性材料⼀般可分为软磁性材料;硬磁性材料和矩磁性材料三⼤类,其中电机、电器的铁芯通常采⽤软材料制作。
8、⾃然界的物质根据导磁性能的不同⼀般可分为⾮磁性物质和铁磁性物质两⼤类。
其中⾮磁性物质内部⽆磁畴结构,⽽铁磁性物质的相对磁导率⼤⼤于1。
9、磁通经过的路径称为磁路。
其单位有韦伯和麦克斯韦。
10、发电⼚向外输送电能时,应通过升压变压器将发电机的出⼝电压进⾏变换后输送;分配电能时,需通过降压变压器将输送的电能变换后供应给⽤户。
⼆、判断题(每⼩题1分,共10分)1、变压器的损耗越⼤,其效率就越低。
(对)2、变压器从空载到满载,铁⼼中的⼯作主磁通和铁耗基本不变。
(对)3、变压器⽆论带何性质的负载,当负载电流增⼤时,输出电压必降低。
(错)4、电流互感器运⾏中副边不允许开路,否则会感应出⾼电压⽽造成事故。
(对)5、防磁⼿表的外壳是⽤铁磁性材料制作的。
(对)6、变压器是只能变换交流电,不能变换直流电。
(完整版)电工电子技术模拟题题及答案

电工学模拟试题(一)一、单项选择题:在下列各题中,将唯一正确的答案代码填入括号内1、在 图 示 电 路 中,已 知 U S = 2 V ,I S = -2 A 。
A 、B 两 点 间 的 电 压 U AB 为 ( )。
(a) -3 V(b) -1 V(c) -2 V1题2题2、在 图 示 电 路 中 ,U S,I S 均 为 正 值,其 工 作 状 态 是 ( )。
(a) 电 压 源 发 出 功 率 (b) 电 流 源 发 出 功 率 (c) 电 压 源 和 电 流 源 都 不 发 出 功 率3、半 导 体 二 极 管 的 主 要 特 点 是 具 有( )。
(a) 电 流 放 大 作 用 (b) 单 向 导 电 性 (c) 电 压 放 大 作 用 4、旋 转 磁 场 的 转 速 n 1 与 极 对 数 p 和 电 源 频 率 f 的 关 系 是( ) 。
(a) n fp160=(b) n f p 1602= (c) n p f160= 5、若 把 电 路 中 原 来 电 位 为 -2 V 的 一 点 改 为 电 位 参 考 点,则 改 后 的 电 路 中,各 点 电 位 比 原 来( )。
(a) 变 高 (b) 变 低 (c) 不 能 确 定 6、某 三 相 电 源 的 电 动 势 分 别 为 e t A =+︒2031416sin()V ,e B = 20 sin (314 t -104︒) ,e t C V =+︒20314136sin(),当 t = 13 s 时,该 三 相 电 动 势 之 和 为 ( )。
(a) 20 V (b)202V(c) 0 V7、 某 三 角 形 联 接 的 纯 电 容 负 载 接 于 三 相 对 称 电 源 上,已 知 各 相 容 抗 X C = 6 Ω,线 电 流 为 10 A ,则 三 相 视 在 功 率 ( )。
(a) 1 800 V A (b) 600 V A (c) 600 W8、 图 示 电 路 中,R = X L = X C = 1 Ω,则 电 压 表 的 读 数 为 ( )。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电工与电子技术模拟题2
卷一 电工技术部分
一、单项选择题:在下列各题中,将唯一正确的答案代码填入括号内
1、在 图 示 电 路 中,已 知 U S = 2 V ,I S = 1 A 。
A 、B 两 点 间 的 电 压 U AB 为 ( C )。
(a) -1 V
(b) 0
(c) 1 V
S
2、 在 某 对 称 星 形 连 接 的 三 相 负 载 电 路 中,已 知 线 电 压 u t AB = V 3802sin ω,
则 C 相 电 压 有 效 值 相 量 =C
U ( C )。
(a) 22090∠︒ V
(b)
38090∠︒ V
(c)
22090∠-︒ V
3、 三 相 异 步 电 动 机 在 运 行 中 提 高 其 供 电 频 率,该 电 动 机 的 转 速 将( B )。
(a) 基 本 不 变
(b) 增 加
(c) 降 低
二、填空题
1电路如图,在开关S 断开时A 点的电位___-5.84V ___,
开关S 闭合时A 点的电位_____ -1.96V _____。
2. 有台三相异步电动机,其额定转速为
,电源频率为50Hz 。
在转差率为 0.02时,(1)定
子旋转磁场对定子的转速____ n=1500________ r/min ;(2)定子旋转磁场对转子的转速_____30_______ r/min ;(3)转子旋转磁场对定子旋转磁场转速_______0_____ r/min 。
三、分析计算题:
1、电路如下图所示,用戴维宁定理求电流I 。
20V
10A
Ω2Ω
1Ω
5Ω4I
-12V
A
3k
解:将Ω1电阻断开,得一二端有源网络
10420O ⨯=+U
所以 V 20O =U
Ω=4O R
A 41
420
1o =+=+=
R E I
2、RLC 串联电路如下图所示,已知:V 314sin 2220t u =,Ω=30R ,m H 127=L ,F μ40=C 。
试求:(1) 电流i 的瞬时值表达式;(2)电压LR u 的有效值LR U .
+-
LR
u
解:(1) Ω=⨯==40m 127314L X L ω
Ω=⨯==
80403141
1μ
ωC X C Ω=-+-+=50)8040(30)(2222C L X X R Z
A 4.450220===
Z
U I 1.5330
80
40arctan
-=-=-=i u ψψϕ 1.53)1.53(0=--=-=ϕψψu i
A )1.53314sin(24.4)314sin(2 +=+=t t I i i ψ
(2) Ω=+=+=
504030222
2L LR X R Z
V 2204.450=⨯==I Z U LR LR
3、某三相对称负载,其每相的电阻Ω=8R ,感抗
Ω=6L X 。
如果将负载联成三角形后,
接在线电压V 380=l U 的三相电源上,试求负载的相电压P U 、相电流P I 、线电流l I 。
解:V 380P ==l U U
Ω=+=+=10682222L X R Z
A 3810380P P ===
Z
U I 65.8A 3383p l ===I I
卷二 电子技术部分
一、单选题 1、电 路 如 图 所 示, 所 有 二 极 管 均 为 理 想 元 件,则 D 1、D 2、D 3的 工 作 状 态 为( A )。
(a) D 1导 通,D 2、D 3 截 止 (b) D 1、D 2截 止 , D 3 导 通 (c) D 1、D 3截 止, D 2导 通 (d) D 1、D 2、D 3均 截 止
+
2、已知逻辑函数F(A ,B ,C)=AB+C B C A +,其最简与或式为( B )。
(a).F=B+A C (b).F=A+B C (c).F=C+A B
3、(2分)译 码 器 的 逻 辑 功 能 是 ( A )。
(a) 把 某 种 二 进 制 代 码 转 换 成 某 种 输 出 状 态 (b) 把 某 种 状 态 转 换 成 相 应 的二 进 制 代 码 (c) 把 十 进 制 数 转 换 成 二进 制 数
二、填空题
4、射极输出器的主要特点是:电压放大倍数接近1;输入电阻 高 ;输出电阻 低
5、串联电压负反馈使放大电路的输入电阻 增加 ,输出电阻 降低 。
6、三端集成稳压器W7812的输出电压为 +12V; ,W7915的输出电压为 -15V 三、画波形题
逻 辑 电 路 如 图 所 示,各 触 发 器 的 初 始 状 态 为 零, 已 知 D ,C 的 波 形, 试 画 出 输 出 Q 0,Q 1 的 波 形。
四、分析及计算题
1、电 路 如 图 所 示(图中运放为理想运放),R 110=k Ω,R F1k =20Ω,R 220=k Ω,R F2k =100Ω,
R 310=k Ω, R 4k =90Ω,u I 2V =, 求 输 出 电 压u O 。
O
解:要点:u R R u O1F
I =-
1
u R R u u R
R u O2O1O1F I =-
=-=1
u u u R R u R R u R
R u O O2O1F I F I F I =-=
+=111
2 解:
V
U Uo U R R R U R R R U U U U U U U R R Uo o F I o I o o o F 84520
100
I 4
33
11111111122==+==⨯+-+
=-=-=-
=+-整理得
2、逻 辑 电 路 如 图 所 示, 试 写 出 逻 辑 式 并 化 简 之。
A B
.解:
B A AB B A B A B A B A F +=+=++=))((。
