《电涡流传感器》课件
电涡流传感器广泛应用于机床加工、工业自动化、航空航天等领域的电导率、电磁参数 测量。
电涡流传感器的设计与制造
电涡流传感器的设计与制造需要考虑形状尺寸、材料选择、绕组设计等因素。 通过优化设计和制造工艺，可以提高传感器的性能和稳定性。
电涡流传感器的参数测量
电涡流传感器可以测量的参数包括电导率、电磁参数、涡流强度、涡流深度 等。通过测量这些参数可以获取目标物体的相关信息。
电涡流原理介绍
电涡流原理是指当导体中有交变电磁场时，产生的涡流会产生磁场，从而对 原交变磁场产生影响，实现了电导率、电磁参数等参数的测量。
电涡流传感器与其他传感器的比较
非接触式测量
电涡流传感器采用非接触式测量方法，不会破坏目标物体表面，适用于高温、高压、腐蚀等 恶劣环境。
高精度和快速响应
电涡流传感器具有较高的精度和快速的响应速度，适用于对物体电导率和电磁参数需要精确 测量的场景。
电涡流传感器的输出方式
电涡流传感器的输出方式可以是模拟输出、数字输出或脉冲输出等。不同的 输出方式适用于不同的应用场景和信号处理需求。
灵敏度受温度影响
电涡流传感器的灵敏度受温度影响较大，需要进行温度补偿来保证测量的准确性。
电涡流传感器的优点和应用领域
1 高灵敏度
电涡流传感器具有高灵敏度，可用于测量小电导率变化，如金属疲劳检测和材料缺陷检 测。
电涡流传感器的设计与制造
电涡流传感器的设计与制造需要考虑形状尺寸、材料选择、绕组设计等因素。 通过优化设计和制造工艺，可以提高传感器的性能和稳定性。
电涡流传感器的参数测量
电涡流传感器可以测量的参数包括电导率、电磁参数、涡流强度、涡流深度 等。通过测量这些参数可以获取目标物体的相关信息。
电涡流原理介绍
电涡流原理是指当导体中有交变电磁场时，产生的涡流会产生磁场，从而对 原交变磁场产生影响，实现了电导率、电磁参数等参数的测量。
电涡流传感器与其他传感器的比较
非接触式测量
电涡流传感器采用非接触式测量方法，不会破坏目标物体表面，适用于高温、高压、腐蚀等 恶劣环境。
高精度和快速响应
电涡流传感器具有较高的精度和快速的响应速度，适用于对物体电导率和电磁参数需要精确 测量的场景。
电涡流传感器的输出方式
电涡流传感器的输出方式可以是模拟输出、数字输出或脉冲输出等。不同的 输出方式适用于不同的应用场景和信号处理需求。
灵敏度受温度影响
电涡流传感器的灵敏度受温度影响较大，需要进行温度补偿来保证测量的准确性。
电涡流传感器的优点和应用领域
1 高灵敏度
电涡流传感器具有高灵敏度，可用于测量小电导率变化，如金属疲劳检测和材料缺陷检 测。
传感器基本知识 ppt课件
二、无损探伤
霍尔无损探伤已在炮膛探伤、管道探伤，缆绳探 伤，船体探伤以及材料检验等方面得到广泛应用。
铁磁材料受到磁场激励时，因其导磁率高，磁阻 小，磁力线都集中在材料内部。若材料均匀，磁 力线分布也均匀。如果材料中有缺陷，如小孔、 裂纹等，在缺陷处，磁力线会发生弯曲，使局部 磁场发生畸变。用霍尔探头检出这种畸变，经过 数据处理，可辨别出缺陷的位置，性质（孔或裂 纹）和大小（如深度、宽度等）
注：电涡流传感器与霍尔传感器在这方面应用的 区别
铁磁材料裂纹检测
N
S
三、霍尔接近传感器和接近开关
在霍尔器件背后偏置一块永久磁体，并将它们和相应的处 理电路装在一个壳体内，做成一个探头，将霍尔器件的输 入引线和处理电路的输出引线用电缆连接起来，构成霍尔 接近传感器。 霍尔线性接近传感器主要用于黑色金属的自控计数，黑色 金属的厚度检测、距离检测、齿轮数齿、转速检测、测速 调速、缺口传感、张力检测、棉条均匀检测、电磁量检测、 角度检测等。
【电涡流传感器应用】
传感器基本知识
传感器基本知 识
传感器基本知识
安检门的内部设置有发射线 圈和接收线圈。当有金属物体通 过时，交变磁场就会在该金属导 体表面产生电涡流，会在接收线 圈中感应出电压，计算机根据感 应电压的大小、相位来判定金属 物体的大小。在安检门的侧面还 安装一台“软x光”扫描仪，它对 人体、胶卷无害，用软件处理的 方法，可合成完整的光学图像。
自动检测技术及应用第四章电涡流传感器
2:1和4:3及8:5时李萨如图形的动画演示
振幅、周期、频率的计算
叶片振动的周期T 为多少ms，频率f 为多少Hz？ 叶片振动的幅度A为多少mm？
A
三、转速测量
若转轴上开z 个槽(或齿)，频率计的读数
为f（单位为Hz），则转轴的转速n（单位为
r/min）的计算公式为
n 60 f z
电涡流位移传感器的标定
在标定区域里，共设置多个测量点。首先调节千分 尺的读数为0.000mm。旋松探头夹具的调节螺母，使 探头与试件刚好接触，计算机测得探头绝对零位的输 出电压。然后旋动千分尺，使试件缓慢离开探头，每 隔设定的位移（例如0.8mm），测量电涡流传感器的 输出电压。
电涡流位移传感器的标定过程示意图
电涡流位移传感器的应用
电涡流探头线圈的阻抗受诸多因素影响，例 如金属材料的厚度、尺寸、形状、电导率、磁 导率、表面因素、距离等，因此电涡流传感器 的应用领域十分广泛，但也同时带来许多不确 定因素，一个或几个因素的微小变化就足以影 响测量结果。所以电涡流传感器多用于定性测 量。 在用作定量测量时，必须采用逐点标定、 计算机线性纠正、温度补偿等措施。
一、调幅（AM）式电路
石英振荡器产生稳频、稳幅高频振荡电压 （100kHz~2MHz）用于激励电涡流线圈。金属 材料在高频磁场中产生电涡流，引起电涡流线圈 两端电压的衰减，输出电压Uo反映了金属体与电 涡流线圈的间距。

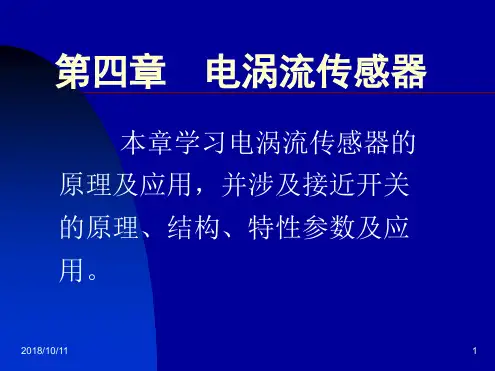

4电涡流传感器详解
2018/10/11
54
手提式探伤仪外形
（参考厦门爱德华检测设备有限公司资料）
2018/10/11
55
掌上型
电涡流
探伤仪
2018/10/11
56
用掌上型电涡流探伤仪检测飞机裂纹
2018/10/11
57
台式电涡流探伤仪
2018/10/11
58
花瓣阻抗图
2018/10/11
59
本章作业：
P75：2、6、7
测量悬臂梁的 振幅及频率
汽轮机叶片测试
2018/10/11
42
三、转速测量
若转轴上开z 个槽(或齿)，频率计的读数 为f（单位为Hz），则转轴的转速n（单位为 r/min）的计算公式为
f n 60 z
2018/10/11
43
各种测量转速的传感器及其与齿轮的相对位置
2018/10/11
44
齿轮转速测量
如果控制上式中的 i1、 f 、 、 、 r不变，电 涡流线圈的阻抗Z就成为哪个非电量的单值函数？ 属于接触式测量还是非接触式测量？
2018/10/11 5
等效阻抗与非电量的测量
检测深度的控制：由于存在集肤效应，电 涡流只能检测导体表面的各种物理参数。改变f， 可控制检测深度。激励源频率一般设定在 100kHz~1MHz。频率越低，检测深度越深。
传感器课件4电涡流传感器
2.设定距离：指整定距离，一般为额定动作距 离的0.8倍，以保证工作可靠。
3.复位距离：接近开关动作后，又再次复位时 的与被测物的距离，它略大于动作距离。
4.回差值: 动作距离与复位距离之间的绝对值。 回差值越大，对外界的干扰以及被测物的抖动等的 抗干扰能力就越强。
接近开关的检 测距离与回差
2019/11/12
电涡流涂层厚度仪
电涡流涂层 厚度仪原理
2019/11/12
44
测量金属镀层或绝缘层厚度
测量金 属镀层或绝 缘层厚度的 计算方法有 何区别？
2019/11/12
45
五、电涡流式通道安全检查门
安检门的内部设 置有发射线圈和接收 线圈。当有金属物体 通过时，交变磁场就 会在该金属导体表面 产生电涡流，会在接 收线圈中感应出电压， 计算机根据感应电压 的大小、相位来判定 金属物体的大小。
2019/11/12
61
四、电涡流接近开关 （即：电感接近开关）的工作原理
电感接近开关由LC高频振荡器和放大处理 电路组成，金属物体在接近辨头时，表面产生 涡流。这个涡流反作用于接近开关，使接近开 关振荡能力衰减，内部电路的参数发生变化， 由此识别出有无金属物体接近，进而控制开关 的通或断。这种接近开关所能检测的物体必须 是导电性能良好的金属物体。
测量冷轧板厚度
测量尺寸、公差 及零件识别
3.复位距离：接近开关动作后，又再次复位时 的与被测物的距离，它略大于动作距离。
4.回差值: 动作距离与复位距离之间的绝对值。 回差值越大，对外界的干扰以及被测物的抖动等的 抗干扰能力就越强。
接近开关的检 测距离与回差
2019/11/12
电涡流涂层厚度仪
电涡流涂层 厚度仪原理
2019/11/12
44
测量金属镀层或绝缘层厚度
测量金 属镀层或绝 缘层厚度的 计算方法有 何区别？
2019/11/12
45
五、电涡流式通道安全检查门
安检门的内部设 置有发射线圈和接收 线圈。当有金属物体 通过时，交变磁场就 会在该金属导体表面 产生电涡流，会在接 收线圈中感应出电压， 计算机根据感应电压 的大小、相位来判定 金属物体的大小。
2019/11/12
61
四、电涡流接近开关 （即：电感接近开关）的工作原理
电感接近开关由LC高频振荡器和放大处理 电路组成，金属物体在接近辨头时，表面产生 涡流。这个涡流反作用于接近开关，使接近开 关振荡能力衰减，内部电路的参数发生变化， 由此识别出有无金属物体接近，进而控制开关 的通或断。这种接近开关所能检测的物体必须 是导电性能良好的金属物体。
测量冷轧板厚度
测量尺寸、公差 及零件识别
电涡流传感器原理讲解ppt课件
严格执行突发事件上报制度、校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
表6-1 各种机械量检测参数可采用的测量原理
严格执行突发事件上报制度、校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
1
f0 2 LC
（6-1）
严格执行突发事件上报制度、校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
且谐振时回路的等效阻抗最大，等于 （6-2）
式中，R’为回路的等效损耗电阻。 当电感L发生变化时，回路的等效阻抗和谐振频
率都将随L的变化而变化，因此可以利用测量回路 阻抗的方法或测量回路谐振频率的方法间接测出 传感器的被测值。
严格执行突发事件上报制度、校外活 动报批 制度等 相关规 章制度 。做到 及时发 现、制 止、汇 报并处 理各类 违纪行 为或突 发事件 。
见图6-8安装两个邻近传感器时应保证传感头之 间有足够的距离以防止交叉失真（如图a），一般 应保留40mm的间隙。在径向轴承附近安装传感 器时（如图b），传感器中心线与轴承座表面的 距离应大于三倍传感头直径，同时避免把传感器 安装在不显示任何振动的结点上（如图c）。
图6-7 ST-1电涡流式传感器外形图
常用传感器工作原理(电涡流式)(课堂PPT)
10
低 频 透 射 式
发射线圈L1和接收线圈L2分置于被测金属板的上下方。由于低频磁场集肤
效应小，渗透深，当低频(音频范围)电压e1加到线圈L1的两端后，所产生
磁力线的一部分透过金属板，使线圈L2产生感应电动势e2。但由于涡流消
耗部分磁场能量，使感应电动势e2减少，当金属板越厚时，损耗的能量越
大，输出电动势e2越小。因此，e2的大小与金属板的厚度及材料的性质有
当交变电流通过导线时，感应电流（涡流） 将集中在导体表面流通，尤其当频率较高 时，此电流几乎是在导体表面附近的一薄 层中流动，这就是所谓的集肤效应现象。
2
交变电流频率越高，涡流的集肤效应越显著，即涡流穿透深度越小，其穿 透深度 h：
h 5030
(cm)
r
f
导体的电阻率 r 导体相对磁导率
f 交变磁场频率
可见，涡流穿透深度与激励电流频率有关，所以根据激励频率高低，涡 流传感器可分为：高频反射式和低频透射式两大类。前者用于非接触式 位移变量的检测，后者仅用于金属板厚度的测量。
由于结构简单、灵敏度高、频响范围宽、不受油污等介质的影响，并能 进行非接触测量，适用范围广。用来测量位移、厚度、转速、温度、硬 度等参数，以及用于无损探伤领域。
1 234
1 线圈 2 框架 3 衬套 4 支架 5 电缆 6 插头
6
5
7
低 频 透 射 式
发射线圈L1和接收线圈L2分置于被测金属板的上下方。由于低频磁场集肤
效应小，渗透深，当低频(音频范围)电压e1加到线圈L1的两端后，所产生
磁力线的一部分透过金属板，使线圈L2产生感应电动势e2。但由于涡流消
耗部分磁场能量，使感应电动势e2减少，当金属板越厚时，损耗的能量越
大，输出电动势e2越小。因此，e2的大小与金属板的厚度及材料的性质有
当交变电流通过导线时，感应电流（涡流） 将集中在导体表面流通，尤其当频率较高 时，此电流几乎是在导体表面附近的一薄 层中流动，这就是所谓的集肤效应现象。
2
交变电流频率越高，涡流的集肤效应越显著，即涡流穿透深度越小，其穿 透深度 h：
h 5030
(cm)
r
f
导体的电阻率 r 导体相对磁导率
f 交变磁场频率
可见，涡流穿透深度与激励电流频率有关，所以根据激励频率高低，涡 流传感器可分为：高频反射式和低频透射式两大类。前者用于非接触式 位移变量的检测，后者仅用于金属板厚度的测量。
由于结构简单、灵敏度高、频响范围宽、不受油污等介质的影响，并能 进行非接触测量，适用范围广。用来测量位移、厚度、转速、温度、硬 度等参数，以及用于无损探伤领域。
1 234
1 线圈 2 框架 3 衬套 4 支架 5 电缆 6 插头
6
5
7
第07讲 4.1 电涡流传感器工作原理
集肤效应与激励源频率f、 集肤效应与激励源频率 、工件的电导率 σ、磁导率µ等有关。频率 越高，电涡流的 等有关。频率f越高 越高， 渗透的深度就越浅，集肤效应越严重。 渗透的深度就越浅，集肤效应越严重。
二、等效阻抗分析 电涡流线圈受电涡流影响时的等效阻抗Z的 电涡流线圈受电涡流影响时的等效阻抗 的 函数表达式为： 函数表达式为： Z=R+jωL=f（i1、f、µ、σ、r、x） （4-1） （ 、 、 ） ）
并联谐振回路的谐振频率
1 f= 2π LC0
设电涡流线圈的电感量
( 4-3)
L=0.8mH，微调电容C0=200pF，求 ，微调电容 ， 振荡器的频率f 振荡器的频率 。
鉴频器特性
使用 鉴频器可 以将∆ 以将∆f 转换为电 压 ∆ Uo
鉴频器的输出电压与输入频率成正比
鉴频器在调频式电路中的应用
电动机转速测量 电动机转速测量
四、镀层厚度测量
由于存在集肤效应，镀层或箔层越薄， 由于存在集肤效应，镀层或箔层越薄，电 涡流越小。测量前， 涡流越小。测量前，可先用电涡流测厚仪对标 准厚度的镀层和铜箔作出“厚度-输出” 准厚度的镀层和铜箔作出“厚度-输出”电压 的标定曲线，以便测量时对照。 的标定曲线，以便测量时对照。
CZF-1系列传感器的性能 系列传感器的性能
分析上表请得出结论： 分析上表请得出结论： 探头的直径与测量范围及分辨力 之间有何关系？ 之间有何关系？
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
频率f越高，电涡流的渗透的深度就越 浅，集肤效应越严重。
二、等效阻抗分析
电涡流线圈受电涡流影响时的等效阻抗Z的 函数表达式为：
Z=R+jωL=f（f、、、r、x）
式中的r为表面因子。
检测深度与激励源频率有何关系？
如果控制上式中的f、、、r不变，电涡流
线圈的阻抗Z就成为哪个变量的单值函数？属于 接触式测量还是非接触式测量？
500kHz，f 为多少？输 出电压Uo为多少伏？
30.11.2020
17

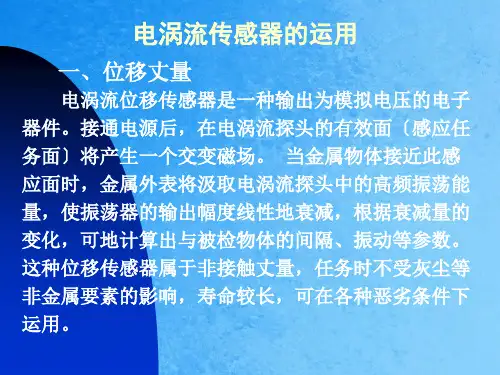

第四节 电涡流传感器的应用
一、位移测量 电涡流位移传感器是一种输出为模拟量的 电子器件。当金属物体接近此感应面时，金属 表面将吸取电涡流探头中的高频振荡能量，使 振荡器的输出幅度线性地衰减，根据衰减量的 变化或振荡频率的变化，可地计算出与被检物 体的距离、振动等参数。这种位移传感器属于 非接触测量，工作时不受灰尘等因素的影响， 可在各种恶劣条件下使用。
并联谐振回路的谐振频率
f 1
2 LC0
4-3
设电涡流线圈的电感量L=0.8mH，微 调电容C0=200pF，求振荡器的频率f 。
（1pF＝10－12F）
鉴频器在调频式电路中的应用
设电路参数如上页， 计算电涡流线圈未接近 金属时的鉴频器输出电 压Uo0 ；若电涡流线圈靠 近金属后，电涡流探头
的输出频率f 上升为
等效阻抗与非电量的测量
检测深度的控制：由于存在集肤效应，电涡 流只能检测导体表面的各种物理参数。改变f， 可控制检测深度。激励源频率一般设定在 100kHz~1MHz。频率越低，检测深度越深。
间距x的测量：如果控制上式中的f、、、r不变，
电涡流线圈的阻抗Z就成为间距x的单值函数，这样就 成为非接触位移传感器。

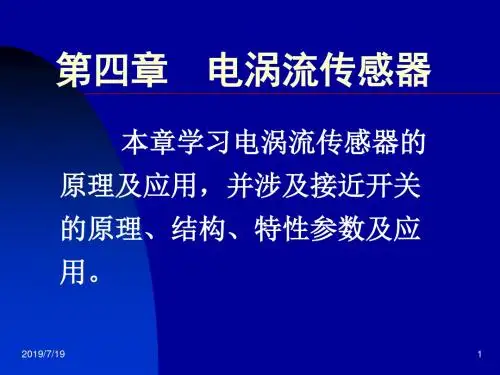

第四章 电涡流传感器
本章学习电涡流传感器的原 理及应用，并涉及接近开关的原 理、结构、特性参数及应用。
第一节 电涡流传感器工作原理
电涡流效应演示
30.11.2020
当电涡流 线圈与金属板 的距离x 减小 时，电涡流线 圈的等效电感L 减小，等效电 阻R 增大，流 过电涡流线圈 的电流 i1 增大。
电涡流位移传感器的距离 与输出电压特性曲线
1、2、3 的量程和线性范围各为多少mm？
二、振动测量
用电涡 流探头、 调幅法测 量简谐振 动时，探 头的输出 波形。
调频法测量振动的波形
30.11.2020
35
振动测量
测量悬臂梁的 振幅及频率
30.11.2020
汽轮机叶片测试
36
电涡流探头接到图4-4所示的调幅测量
位移测量仪
位移测量包含：
偏心、间隙、位 置、倾斜、弯曲、变 形、移动、圆度、冲 击、偏心率、冲程、 宽度等。
来自不同应用领 域的许多量都可归结 为位移或间隙变化。
数显位移测量仪及探头
4~20mA电涡流位移传感器外形
（参考德国图尔克公司资料）
30.11.2020
20
齐平式电涡流位移传感器外形（参考德国图尔克公司资料）
测量冷轧板厚度
测量尺寸、公差 及零件识别
30.11.2020
通过测量间隙来测定 热膨胀引起的上下平移
29
测量封口机工作间隙
间隙越大， 电涡流越小
30.11.2020
30
测量注塑机开合模的间隙
间距
30.11.2020
Fra Baidu bibliotek31
位移的标定方法
使用千分尺，逐一对照测量电路的输 出电压及数显表读数，列出对照表，存入 计算机，从而达到线性化的目的。
其他用途：如果控制x、f不变，就可以用来检测与
表面电导率有关的表面温度、表面裂纹等参数，或者 用来检测与材料磁导率有关的磁性材料型号、表面硬
度等参数。
电磁炉内部的励磁线圈
电磁炉的工作原理
高频电 流通过励磁 线圈，产生 交变磁场， 在铁质锅底 会产生无数 的电涡流， 使锅底发热， 烧开锅 内 食 物。
齐平式传感器安装时可以不高出安装 面，不易被损害。
V系列电涡流位移传感器外形（参考浙江洞头开关厂资料）
30.11.2020
齐平式
22
电涡流位移传感器的应用
电涡流探头线圈的阻抗受诸多因素影响， 例如金属材料的厚度、尺寸、形状、电导率、 磁导率、表面因素、距离等，因此电涡流传感 器的应用领域十分广泛，但也同时带来许多不 确定因素，一个或几个因素的微小变化就足以 影响测量结果。所以电涡流传感器多用于定性 测量。 在用作 定 量 测量时，必须采用逐点标 定、计算机线性纠正、温度补补偿等措施。
位移传感器的分类
30.11.2020
24
偏心和 振动检测
30.11.2020
25
通过测量间隙来测量径向跳动
30.11.2020
26
测量弯曲、波动、变形
对桥梁、丝杆等机械结构的振动 测量，须使用多个传感器。
30.11.2020
27
测量金属薄膜、板材厚度电涡流测厚仪
导向辊的材料可以用 金属制作吗？
有何关系？
大直径电涡流探雷器
30.11.2020
12
第三节 测量转换电路
一、调幅式（AM）电路
石英振荡器产生稳频、稳幅高频振荡电压 (100kHz~2MHz）用于激励电涡流线圈。金属 材料在高频磁场中产生电涡流，引起电涡流线 圈两端电压的衰减，输出电压Uo反映了金属体 对电涡流线圈的距离。
部分常用材料对振荡器振幅的衰减系数
第二节 电涡流传感器结构及特性
交变磁场
电涡流探头外形
电涡流探头内部结构
1—电涡流线圈 2—探头壳体 3—壳体上的位置调节螺纹 4—印制线路板 5—夹持螺母 6—电源指示灯 7—阈值指示灯 8—输出屏蔽电缆线 9—电缆插头
CZF-1系列传感器的性能
分析上表请得出结论： 探头的直径与测量范围及分辨力之间
2
电涡流的应用 ——在我们日常生活中经常可以遇到
干净、 高效的 电磁炉
集肤效应
电涡流传感器工作原理:当高频 （100kHz～2MHz）信号源产生的高频电压施 加到一个靠近金属导体附近的电感线圈L1时， 被测导体表面就产生电涡流i2。i2在金属导体 的纵深方向并不是均匀分布的，而只集中在 金属导体的表面，这称为集肤效应。
人的手、泥土或装满水的玻璃杯能对振 荡器的振幅产生明显的衰减吗？为什么？
二、调频（FM）式电路(100kHz~1MHz）
当电涡流线圈与被测体的距离x 改变时， 电涡流线圈的电感量L 也随之改变，引起LC 振荡器的输出频率变化。如果要用模拟仪表进 行显示或记录时，必须使用鉴频器，将f转换 为电压Uo 。
二、等效阻抗分析
电涡流线圈受电涡流影响时的等效阻抗Z的 函数表达式为：
Z=R+jωL=f（f、、、r、x）
式中的r为表面因子。
检测深度与激励源频率有何关系？
如果控制上式中的f、、、r不变，电涡流
线圈的阻抗Z就成为哪个变量的单值函数？属于 接触式测量还是非接触式测量？
500kHz，f 为多少？输 出电压Uo为多少伏？
30.11.2020
17
第四节 电涡流传感器的应用
一、位移测量 电涡流位移传感器是一种输出为模拟量的 电子器件。当金属物体接近此感应面时，金属 表面将吸取电涡流探头中的高频振荡能量，使 振荡器的输出幅度线性地衰减，根据衰减量的 变化或振荡频率的变化，可地计算出与被检物 体的距离、振动等参数。这种位移传感器属于 非接触测量，工作时不受灰尘等因素的影响， 可在各种恶劣条件下使用。
并联谐振回路的谐振频率
f 1
2 LC0
4-3
设电涡流线圈的电感量L=0.8mH，微 调电容C0=200pF，求振荡器的频率f 。
（1pF＝10－12F）
鉴频器在调频式电路中的应用
设电路参数如上页， 计算电涡流线圈未接近 金属时的鉴频器输出电 压Uo0 ；若电涡流线圈靠 近金属后，电涡流探头
的输出频率f 上升为
等效阻抗与非电量的测量
检测深度的控制：由于存在集肤效应，电涡 流只能检测导体表面的各种物理参数。改变f， 可控制检测深度。激励源频率一般设定在 100kHz~1MHz。频率越低，检测深度越深。
间距x的测量：如果控制上式中的f、、、r不变，
电涡流线圈的阻抗Z就成为间距x的单值函数，这样就 成为非接触位移传感器。
第四章 电涡流传感器
本章学习电涡流传感器的原 理及应用，并涉及接近开关的原 理、结构、特性参数及应用。
第一节 电涡流传感器工作原理
电涡流效应演示
30.11.2020
当电涡流 线圈与金属板 的距离x 减小 时，电涡流线 圈的等效电感L 减小，等效电 阻R 增大，流 过电涡流线圈 的电流 i1 增大。
电涡流位移传感器的距离 与输出电压特性曲线
1、2、3 的量程和线性范围各为多少mm？
二、振动测量
用电涡 流探头、 调幅法测 量简谐振 动时，探 头的输出 波形。
调频法测量振动的波形
30.11.2020
35
振动测量
测量悬臂梁的 振幅及频率
30.11.2020
汽轮机叶片测试
36
电涡流探头接到图4-4所示的调幅测量
位移测量仪
位移测量包含：
偏心、间隙、位 置、倾斜、弯曲、变 形、移动、圆度、冲 击、偏心率、冲程、 宽度等。
来自不同应用领 域的许多量都可归结 为位移或间隙变化。
数显位移测量仪及探头
4~20mA电涡流位移传感器外形
（参考德国图尔克公司资料）
30.11.2020
20
齐平式电涡流位移传感器外形（参考德国图尔克公司资料）
测量冷轧板厚度
测量尺寸、公差 及零件识别
30.11.2020
通过测量间隙来测定 热膨胀引起的上下平移
29
测量封口机工作间隙
间隙越大， 电涡流越小
30.11.2020
30
测量注塑机开合模的间隙
间距
30.11.2020
Fra Baidu bibliotek31
位移的标定方法
使用千分尺，逐一对照测量电路的输 出电压及数显表读数，列出对照表，存入 计算机，从而达到线性化的目的。
其他用途：如果控制x、f不变，就可以用来检测与
表面电导率有关的表面温度、表面裂纹等参数，或者 用来检测与材料磁导率有关的磁性材料型号、表面硬
度等参数。
电磁炉内部的励磁线圈
电磁炉的工作原理
高频电 流通过励磁 线圈，产生 交变磁场， 在铁质锅底 会产生无数 的电涡流， 使锅底发热， 烧开锅 内 食 物。
齐平式传感器安装时可以不高出安装 面，不易被损害。
V系列电涡流位移传感器外形（参考浙江洞头开关厂资料）
30.11.2020
齐平式
22
电涡流位移传感器的应用
电涡流探头线圈的阻抗受诸多因素影响， 例如金属材料的厚度、尺寸、形状、电导率、 磁导率、表面因素、距离等，因此电涡流传感 器的应用领域十分广泛，但也同时带来许多不 确定因素，一个或几个因素的微小变化就足以 影响测量结果。所以电涡流传感器多用于定性 测量。 在用作 定 量 测量时，必须采用逐点标 定、计算机线性纠正、温度补补偿等措施。
位移传感器的分类
30.11.2020
24
偏心和 振动检测
30.11.2020
25
通过测量间隙来测量径向跳动
30.11.2020
26
测量弯曲、波动、变形
对桥梁、丝杆等机械结构的振动 测量，须使用多个传感器。
30.11.2020
27
测量金属薄膜、板材厚度电涡流测厚仪
导向辊的材料可以用 金属制作吗？
有何关系？
大直径电涡流探雷器
30.11.2020
12
第三节 测量转换电路
一、调幅式（AM）电路
石英振荡器产生稳频、稳幅高频振荡电压 (100kHz~2MHz）用于激励电涡流线圈。金属 材料在高频磁场中产生电涡流，引起电涡流线 圈两端电压的衰减，输出电压Uo反映了金属体 对电涡流线圈的距离。
部分常用材料对振荡器振幅的衰减系数
第二节 电涡流传感器结构及特性
交变磁场
电涡流探头外形
电涡流探头内部结构
1—电涡流线圈 2—探头壳体 3—壳体上的位置调节螺纹 4—印制线路板 5—夹持螺母 6—电源指示灯 7—阈值指示灯 8—输出屏蔽电缆线 9—电缆插头
CZF-1系列传感器的性能
分析上表请得出结论： 探头的直径与测量范围及分辨力之间
2
电涡流的应用 ——在我们日常生活中经常可以遇到
干净、 高效的 电磁炉
集肤效应
电涡流传感器工作原理:当高频 （100kHz～2MHz）信号源产生的高频电压施 加到一个靠近金属导体附近的电感线圈L1时， 被测导体表面就产生电涡流i2。i2在金属导体 的纵深方向并不是均匀分布的，而只集中在 金属导体的表面，这称为集肤效应。
人的手、泥土或装满水的玻璃杯能对振 荡器的振幅产生明显的衰减吗？为什么？
二、调频（FM）式电路(100kHz~1MHz）
当电涡流线圈与被测体的距离x 改变时， 电涡流线圈的电感量L 也随之改变，引起LC 振荡器的输出频率变化。如果要用模拟仪表进 行显示或记录时，必须使用鉴频器，将f转换 为电压Uo 。
