维修电工中级工培训资料
(完整版)维修电工培训教学大纲
维修电工培训教学大纲一、维修电工国家职业标准1.职业概况1.1 职业名称: 维修电工。
1.2 职业定义从事机械设备和电气系统线路及器件等的安装、调试与维护、修理的人员。
1.3 职业等级本职业共设五个等级，分别为：初级(国家职业资格五级) 、中级(国家职业资格四级)、高级(国家职业资格三级)、技师(国家职业资格二级)、高级技师(国家职业资格一级) 。
1.4 职业环境: 室内，室外。
1.5 职业能力特征具有一定的学习、理解、观察、判断、推理和计算能力，手指、手臂灵活，动作协调，并能高空作业。
1.6 基本文化程度 : 初中毕业。
1.7 培训要求1.7.1 培训期限全日制职业学校教育，根据其培养目标和教学计划确定。
晋级培训期限：初级不少于 500 标准学时；中级不少于 400 标准学时；高级不少于 300 标准学时；技师不少于 300 标准学时；高级技师不少于 200 标准学时。
1.7.2 培训教师培训初、中、高级维修电工的教师应具有本职业技师以上职业资格证书或相关专业中、高级专业技术职务任职资格；培训技师和高级技师的教师应具有本职业高级技师职业资格证书 2 年以上或相关专业高级专业技术职务任职资格。
1.7.3 培训场地设备标准教室及具备必要实验设备的实践场所和所需的测试仪表及工具。
1.8 鉴定要求1.8.1 适用对象: 从事或准备从事本职业的人员。
1.8.2 申报条件——初级(具备以下条件之一者)(1) 经本职业初级正规培训达规定标准学时数，并取得毕 (结) 业证书。
(2)在本职业连续见习工作 3 年以上。
(3)本职业学徒期满。
——中级(具备以下条件之一者)(1)取得本职业初级职业资格证书后，连续从事本职业工作 3 年以上，经本职业中级正规培训达规定标准学时数，并取得毕(结) 业证书。
(2) 取得本职业初级资格证书后，连续从事本职业工作 5 年以上。
(3)连续从事本职业工作 7 年以上。
(4)取得经劳动保障行政部门审核认定的、以中级技能为培养目标的中等以上职业学校本职业(专业)毕业证书。
中级电工培训计划和培训大纲
中级电工培训计划和培训大纲1.培训目标1.1总体目标通过本级别专业理论知识学习和操作技能训练，培训对象能够掌握维修电工中级工所要求的技术理论和工艺知识；能够熟练技能完成维修电工常用检测、维护、检修工作；具有一定综合分析和解决本职业现场生产技术疑难问题的能力；能学习运用新技术、新工艺、新材料、新设备，并辅助完成技术改造和技术创新；有一定的技术管理能力。
1.2理论知识培训目标依据《维修电工国家职业标准》中对中级维修电工的理论知识要求，通过培训，使培训对象掌握电工基本知识包括直流和交流电路的分析和计算能力，掌握电工测量技术知识，掌握电子技术基础，电机和低压电器的基本工作原理及应用，掌握电力拖动自动控制相关知识，此外还要掌握相关机械、焊接、安全用电、电气设备检修知识及车间生产管理的常识。
1.3操作技能培训目标依据《维修电工国家职业标准》中对中级维修电工的操作技能要求，通过培训，使培训对象能掌握各类电机的拆装和检修，1000kVA以下变压器的维护、检修，掌握常用机床电气控制线路的安装与检修，掌握常用继电器、交流接触器的安装、使用及维护，掌握电缆的检修，还要掌握电工材料及相关仪器的使用，在进行技能操作的时候要做好安全文明生产教育。
2.教学要求2.1理论知识要求2.1.1相关知识；2.1.2 电工基础知识；2.1.3电工专业知识；2.2操作技能要求2.2.1操作技能2.2.2电工材料、仪器的使用2.2.3安全文明生产3.理论知识部分教学要求及内容3.1相关知识3.1.1教学要求通过培训，使用培训对象掌握维修电工需要掌握的相关外围知识点。
3.1.2教学内容１.一般机械零部件的测绘制图。
２.设备起运吊装知识。
３.焊接知识。
４.节约用电。
５.常用电气设备及装置的检修。
６.车间生产管理的基本内容。
3.1.3 教学指导思想结合实际和多媒体课件进行理论联系实际型讲解。
3.2电工基本知识3.2.1教学要求通过培训，使培训对象掌握相关电工基本知识。

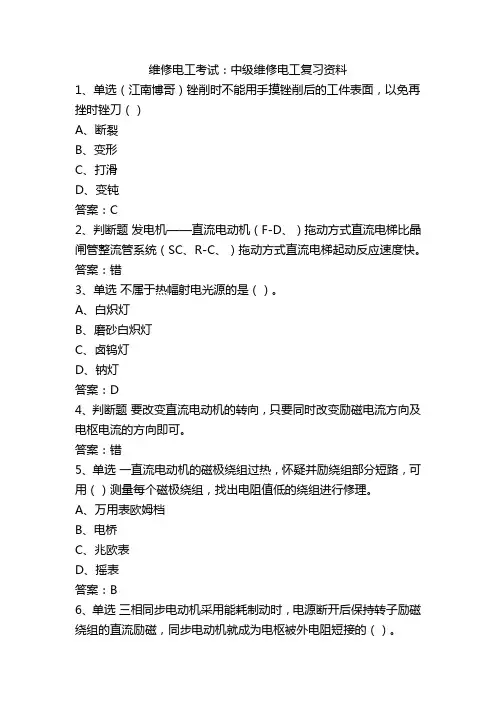

维修电工考试：中级维修电工复习资料
维修电工考试：中级维修电工复习资料1、单选（江南博哥）锉削时不能用手摸锉削后的工件表面，以免再挫时锉刀（）A、断裂B、变形C、打滑D、变钝答案：C2、判断题发电机——直流电动机（F-D、）拖动方式直流电梯比晶闸管整流管系统（SC、R-C、）拖动方式直流电梯起动反应速度快。
答案：错3、单选不属于热幅射电光源的是（）。
A、白炽灯B、磨砂白炽灯C、卤钨灯D、钠灯答案：D4、判断题要改变直流电动机的转向，只要同时改变励磁电流方向及电枢电流的方向即可。
答案：错5、单选一直流电动机的磁极绕组过热，怀疑并励绕组部分短路，可用（）测量每个磁极绕组，找出电阻值低的绕组进行修理。
A、万用表欧姆档B、电桥C、兆欧表D、摇表答案：B6、单选三相同步电动机采用能耗制动时，电源断开后保持转子励磁绕组的直流励磁，同步电动机就成为电枢被外电阻短接的（）。
A、异步电动机B、异步发电机C、同步发电机D、同步电动机答案：C7、单选直流弧焊发电机为（）直流发电机。
A、增磁式B、去磁式C、恒磁式D、永磁式答案：B8、判断题绝缘栅双极晶体管的导通与关断是由栅极电压来控制的。
答案：对9、判断题滚动轴承的外圈与轴承座孔的配合采用基孔制。
答案：错10、单选直流弧焊发电机由（）构成。
A、原动机和去磁式直流发电机B、原动机和去磁式交流发电机C、直流电动机和交流发电机D、整流装置和调节装置答案：A11、单选直流电机中的电刷是为了引导电流，在实际应用中一般都采用（）。
A、铜质电刷B、银质电刷C、金属石墨电刷D、电化石墨电刷答案：D12、判断题火焊钳在使用时，应防止摔碰，严禁将焊钳浸入水中冷却。
答案：对13、判断题光点在示波器荧光屏一个地方长期停留，该点将受损老化。
答案：对14、单选变压器负载运行时，若所带负载的性质为感性，则变压器副边电流的相位（）副边感应电动势的相位。
A、超前于B、同相于C、滞后于D、超前或同相于答案：C15、单选交流电动机在耐压试验中绝缘被击穿的原因可能是（）。

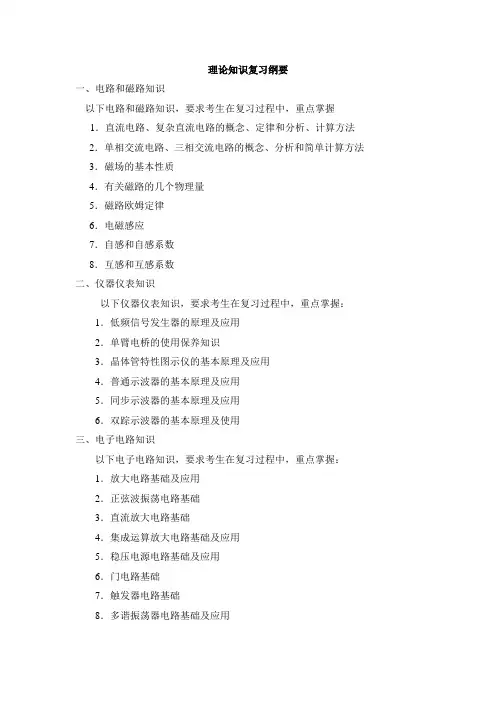

中级电工学习资料
理论知识复习纲要一、电路和磁路知识以下电路和磁路知识，要求考生在复习过程中，重点掌握1．直流电路、复杂直流电路的概念、定律和分析、计算方法2．单相交流电路、三相交流电路的概念、分析和简单计算方法3．磁场的基本性质4．有关磁路的几个物理量5．磁路欧姆定律6．电磁感应7．自感和自感系数8．互感和互感系数二、仪器仪表知识以下仪器仪表知识，要求考生在复习过程中，重点掌握：1．低频信号发生器的原理及应用2．单臂电桥的使用保养知识3．晶体管特性图示仪的基本原理及应用4．普通示波器的基本原理及应用5．同步示波器的基本原理及应用6．双踪示波器的基本原理及使用三、电子电路知识以下电子电路知识，要求考生在复习过程中，重点掌握：1．放大电路基础及应用2．正弦波振荡电路基础3．直流放大电路基础4．集成运算放大电路基础及应用5．稳压电源电路基础及应用6．门电路基础7．触发器电路基础8．多谐振荡器电路基础及应用9．计数器电路基础10．寄存器电路基础及应用11．数字显示电路基础12．晶闸管三相桥式电路基础13．带平衡电抗器的双反星形可控整流电路14．晶闸管斩波器电路基础及应用15．晶闸管逆变器电路基础及应用16．新型电力半导体器件17．电子设备防干扰的基本知识四、电机及拖动基础知识以下电机及拖动基础知识，要求考生在复习过程中，重点掌握：1．变压器的结构及制造的基本知识2．变压器修理工艺3．交流电机的结构及制造4．交流电机修理工艺的基本知识5．直流电机的结构及制造6．电机故障分析、处理和试验方法7．变压器的故障分析、处理和试验方法8．电机的基本工作原理和换向原理9．直流电机的机械特性和外特性10．电机的启动力矩、电流、电压、转速等之间的关系及过载能力的计算。
11．电机电磁转矩的计算12．电机制动的原理和特点13．测速发电机的原理和构造14．伺服电动机的原理和构造15．旋转变压器16．自整角机17．力矩式电动机18．无换向器电动机19．电磁调速异步电动机20．步进电动机21．变频调速22．斩波器—直流电动机的调速五、自动控制知识以下自动控制知识，要求考生在复习过程中，重点掌握：1．自动控制的基本概念2．直流调速系统转速负反馈的基本原理3．直流调速系统电压负反馈的基本原理4．直流调速系统电压负反馈加电流正反馈的基本原理6、速度和电流双闭环调速系统的基本原理7．位置移动数字显示系统(光栅、磁栅、感应同步器)的原理8．位置移动数字显示系统(光栅、磁栅、感应同步器等)应用的基本知识9．数控设备(数控机床)的基本原理10．数控设备配置和调整的基本知识11．电梯的交流控制原理12．电梯的直流控制原理13．交流电梯的使用和调整14．电梯可编程序控制器(PLC)的控制原理15．PLC电梯的使用和调整六、先进控制技术知识以下先进控制技术知识，要求考生在复习过程中，重点掌握：1．微机的发展2．微机的特点3．微机的组成4．微机的数制系统5．微机在工业生产自动控制中的应用6．可编程序控制器控制的基本原理7．可编程序控制器的应用知识七、相关知识以下相关知识，要求考生在复习过程中，重点掌握：1．熟悉工时定额的组成2．掌握缩短基本时间的措施3．掌握缩短辅助时间的措施主要参考资料1、《职业技能鉴定教材－维修电工（初级、中级、高级）》中国劳动出版社2、《职业技能鉴定国家题库考试复习指导丛书－维修电工（高级）》石油大学出版社实际操作复习纲要本次技能大赛重点复习以下项目，控制电路、PLC的设计、安装、调试；机床电气线路的维修；电路测绘和安全文明生产。
中级维修电工培训资料
〔中级〕维修电工理论复习资料根本常识1、劳动者的根本义务包括(遵守劳动纪律)、(执行劳动平安卫生规程 )等。
2、劳动者的根本权利包括(承受职业技能培训)等。
3、企业文化的功能不包括(娱乐功能)。
4、企业员工在生产经营活动中，不符合平等尊重要求的是(男女有序，尊卑有别)。
5、企业员工违反职业纪律，企业(视情节轻重，做出恰当处分)。
6、企业生产经营活动中，促进员工之间平等尊重的措施是(加强交流，平等对话)。
7、企业创新要求员工努力做到(大胆地试大胆地闯，敢于提出新问题 )。
8、属于企业文化功能的是(整合功能)，属于办事公正的是(坚持原那么，不计个人得失)。
9、为了促进企业的标准化开展，需要发挥企业文化的(自律)功能。
10、在企业的经营活动中，(决策能力 )不是职业道德功能的表现。
11、关于勤劳节省的论述中，正确的选项是(勤劳节省有利于企业持续开展)。
12、关于勤劳节省的论述中，不正确的选项是(企业可提倡勤劳，但不宜提倡节省)。
13、在日常接待工作中，对待不同效劳对象，态度应真诚热情、(一视XX)。
14、不符合语言标准具体要求的是(多使用幽默语言，调节气氛)。
15、在商业活动中，不符合待人热情要求的是(严肃待客，表情冷漠)。
16、在市场经济条件下，(促进员工行为的标准化)是职业道德社会功能的重要表现。
17、属于职业道德作用的是(增强企业的凝聚力)。
18、属于职业道德X畴的是(人们的内心信念)。
19、办事公正是指从业人员在进展职业活动时要做到(追求真理，坚持原那么)。
20、坚持办事公正，要努力做到(公正公平)。
20、(一职定终身，不改行)并不是爱岗敬业所要求的。
爱岗敬业的具体要求是(提高职业技能 )。
21、(维护企业信誉)是企业老实守信的内在要求。
22、根据劳动法的有关规定，(用人单位未按照劳动合同约定支付劳动报酬或者是提供劳动条件的)，劳动者可以随时通知用人单位解除劳动合同。
23、控制声音传播的措施中(使用隔声罩)不属于个人防护措施。
中级电工培训计划
中级电工培训计划一、培训背景随着电气行业的快速发展，对中级电工的需求越来越大。
为了满足市场对中级电工的需求，提高电工的技术水平和专业素养，我们制定了中级电工培训计划。
二、培训目标1.提高学员的电工基本知识和实践能力；2.培养学员的故障排除和维修能力；3.提高学员的安全意识和职业素养；4.帮助学员提升自我管理能力和团队合作意识。
三、培训内容1.电气安全知识培训–电气事故案例分析–安全用电常识–电气设备维护与保养2.电工基础知识培训–电路原理与分析–电器设备的安装与调试–熟悉各种电气设备的使用方法3.电工实践技能培训–电气设备的拆装与维修–电路故障诊断与解决–安全使用各种电气工具4.职业素养培训–沟通与协作能力–抗压能力与自我管理–团队精神与责任意识四、培训方式1.理论教学：结合电工教材进行系统性的理论学习，让学员掌握基本知识。
2.实践操作：通过模拟实验和实际操作，提高学员的实际操作能力。
3.实地考察：组织学员参观电气工程现场，加深对电工实践的理解。
4.班内讨论：组织学员讨论电气案例和故障处理方法，促进知识的交流和学习。
五、培训评估1.考试评估：定期进行电工理论知识与实践能力的考核。
2.项目评估：结合实际项目情况，对学员的技术水平和学习态度进行评估。
3.口头评估：学员在培训期间，经常性地与导师进行交流，定期评估学习情况并提供指导。
六、培训总结中级电工培训计划旨在提高学员的电气技术水平，培养学员良好的职业素养，让他们能够胜任更高级别的电工工作。
通过培训，学员将更加熟练地掌握电工专业知识和技能，逐步实现个人职业发展目标。
以上是中级电工培训计划的详细内容，希望能够对您有所帮助。
感谢阅读！。
国家职业技能鉴定——维修电工中级参考资料
维修电工中级参考资料一．填空题1.直流测速发电机按励磁方式可分为他励式与永磁式。
2.对修理后的直流发电机进行空载试验，其目的在于检查各机械运转部分是否正常，有无过热、异响及振动现象，如被检查的是直流发电机，则还需要检查空载电压的建立是否正常。
3.电刷的中性线位置是指当电机为空载发电机运转，其励磁电流和转速不变时，在换向器上测得的最大感应电动势时的电刷位置。
4.S—3表示石墨电刷；D213表示电化石墨电刷，J205表示金属石墨电刷。
5.直流电动机的励磁方式可分为：他励，并励；串励和复励。
6.直流电机的转子是由电枢铁心，绕组，换向器，转轴和风叶等部分组成，是进行能量转换的重要部分。
7.变压器的铁心既是变压器的磁路又是器身的骨架，它由铁柱，铁轨和夹紧装置组成。
8.变压器在运行中，绕组中电流的热效应所引起的损耗通常称为铜耗，交变磁场在铁心在所起的损耗可分为磁滞损耗和涡流损耗，和称为铁耗。
9.变压器空载电流的有功分量很小，而无功分量较大，所以变压器空载时，其功率因数很低，并且是感性的。
10.做变压器空载试验时，为了便于选择仪表和设备以及保证试验安全，一般都在低压侧接仪表和电源，而使高压侧开路。
11.铁心性能试验的主要内容是测试空载电流和空载损耗。
12.从空载到满载，变压器若是纯感性负载，则随着负载的增加，其输出电压将会降低；若是纯容性负载，其输出电压则会升高。
13.三相交流电机常用的单层绕组有同心式，链式，和交叉式三种。
14.三相异步电动机旋转磁场的转向是由电源的相序决定的，运行中若旋转磁场的方向改变了，转子的转向将随之改变。
15.测量电机的对地绝缘电阻，常使用兆欧表，而不宜使用万用表。
16.交流电机定子绕组的短路主要是匝间短路和相间短路。
17.电机绕组常用的浸漆方法有滴浸，沉浸，真空压力浸，滚浸，和浇浸。
18.变压器所带负载若为纯电阻和感性时，其外特性是下降的曲线；若为容性负载时，其外特性是上翘的曲线。
中级电工培训计划和大纲
中级电工培训计划和大纲培训目标：通过本培训计划，学员将掌握中级电工所需的理论基础和实践技能，具备一定的电工操作能力和安全意识，能够独立完成中级电工的各项工作任务，达到国家相关规定的中级电工资格认证标准。
培训对象：具备一定电工基础知识和工作经验的电工从业人员，或相关专业技术人员。
培训方式：理论课程与实践操作相结合，采用面授、实验室实践和现场指导相结合的方式进行培训。
培训时间：总计300学时，分为理论课程、实践操作和考核三个阶段，每周五天，每天八个小时的学习和实践训练。
培训内容：1. 电工理论基础- 电工学概述- 电气测量与仪表- 电路原理- 三相电路- 电力电子技术2. 电工安全与规范- 电气安全知识- 事故应急处理- 电气装置与设备的安装、维护与检修- 电气工程设计与计划3. 电气设备及系统- 低压配电装置- 高压配电开关设备- 变压器- 发电机- 电力电缆- 电容器4. 电气自动化- PLC原理及应用- 工控系统- 电机调速技术5. 电气设备维修与调试- 电气设备故障诊断与排除- 电机维护与保养- 电动机调试与保护- 电气设备调试与维护6. 实践操作- 电路布线实验- 电气测量仪表的使用- 电气设备维修实训- 电气设备安装调试实训培训教材和教具：根据培训内容准备相关的教材，包括电工理论基础教材、操作手册、电路图等，提供实验室实践所需的仪器设备和工具。
培训师资：邀请具备丰富从业经验和教学经验的电工技术专家担任培训教师，确保教学质量和效果。
培训考核：每个阶段结束后进行相应的理论测试和实践考核，通过考核合格后方可进入下一阶段的学习和实践。
培训安排：第一阶段：电工理论基础和安全规范- 课程安排：60学时- 内容：电工学概述、电气测量与仪表、电路原理等- 实践操作：电路布线实验、电气测量仪表的使用第二阶段：电气设备及系统、维修与调试- 课程安排：120学时- 内容：低压配电装置、高压配电开关设备、电力电缆、电容器等- 实践操作：电气设备维修实训、电气设备安装调试实训第三阶段：电气自动化- 课程安排：60学时- 内容：PLC原理及应用、工控系统、电机调速技术- 实践操作：工控系统实训、电机调试与保护第四阶段：综合实训和考核- 课程安排：60学时- 内容：综合实训操作- 考核：理论测试和实践考核培训结束后，安排学员进行中级电工资格认证考试，取得合格证书。
维修电工培训(中级工)
维修电工培训SQ1:行程开关SB1:按钮（2）正确使用工具：简述冲击钻装卸钻头时的注意事项答：装卸钻头时，必须用钻头钥匙，不能用其它工具敲打夹头。
（3）正确使用仪表：简述兆欧表的使用方法。
答：①测量前，应将兆欧表保持水平位置，左手按住表身，右手摇动兆欧表摇柄，转速约120r/min ,指针应指向无穷大（鸡）, 否则说明兆欧表有故障。
②测量前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证人身与兆欧表的安全和测量结果准确。
③测量时必须正确接线。
④兆欧表接线柱引出的测量软线绝缘应良好，两根导线之间和导线与地之间应保持适当距离，以免影响测量精度。
⑤摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防触电。
⑥摇动兆欧表后，各接线柱之间不能短接，以免损坏。
（4）安全文明生产，回答电气安全用具使用注意事项。
答：①安全用具的电压等级低于作业设备的电压等级不可使用;②安全用具有缺陷不可使用；③安全用潮湿不可使用。
2、三相交流异步电动机软启动器控制装调(1)正确识读给定的电路图，叙述接触器KM的作用。
答：①KM是软启动器的旁路接触器；②刚开始启动时KM断开，电动机实现软启动；③启动结束后，KM接通；④电动机的工作电流不经过软启动器；⑤正常工作时能起到节能作用。
(2)正确使用工具，简述剥线钳使用注意事项答：①操作时请带上护目镜；②为了不伤及断片周围的人和物，请确认断片飞溅方向再进行切断；③务必关紧刀刃尖端，放置在幼儿无法伸手拿到的安全场所。
(3)简述钳形电流表的使用方法答：①使用前调零；②预估被测电流的大小、选择量程；③被测导线置于钳口内中心位置；④被测电流若太小，可将被测载流导线在钳口部分的铁芯柱上绕几圈。
(4)安全文明生产，回答在邻近可能误登的架构和梯子上，应该悬挂什么内容的标示牌？答：应悬挂：“禁止攀登，高压危险”的标识牌。
3、双向晶闸管调光电路的测量和维修(1)正确识读给定的电路图，回答电位器VR4变大时，灯泡的亮度如何变化？答：电位器VR4越大，电容器C23充电越慢；晶闸管在每个周期中导通越迟；灯泡两端的电压越低；灯泡的亮度越低。
维修电工培训内容
维修电工培训内容一、引言维修电工是一项重要的职业技能，在各个行业和领域都有广泛的应用。
随着科技的发展和电气设备的广泛应用，对维修电工的需求也越来越高。
本文将介绍维修电工培训的主要内容，帮助读者了解这个职业的要求和技能。
二、电气基础知识作为一名维修电工，首先需要具备扎实的电气基础知识。
这包括电流、电压、电阻等基本概念的理解，以及直流电路和交流电路的基本原理。
维修电工还需要了解电气设备的各个部件和元件，如开关、保险丝、继电器等，以便能够准确识别和排除故障。
三、维修电工工具的使用维修电工需要掌握各种常用的工具的使用方法，以便进行设备的维修和维护。
这些工具包括万用表、电烙铁、电工螺丝刀等。
培训内容中将详细介绍这些工具的使用原理和注意事项，以及在不同情况下的正确使用方法。
四、电路故障排除与维修在实际工作中，维修电工面临各种各样的电路故障，因此需要学习电路故障排除的方法和技巧。
培训内容将介绍常见的电路故障类型，如开路、短路、过载等，以及相应的排除方法。
同时，还会介绍常见的电气故障现象，如设备无法启动、发出异常声响等，以便维修电工能够准确判断故障原因并进行维修。
五、安全知识与操作规范维修电工需要时刻关注自身和他人的安全。
因此，培训内容中将强调安全知识和操作规范的重要性。
这包括电气安全的基本原则，如带电作业时的防范措施、绝缘材料的使用等。
培训还将介绍各种电气设备的安全操作规程，以及事故处理和急救知识。
通过培训，维修电工能够提高自身的安全意识，有效预防和应对安全风险。
六、设备维护与保养除了故障排除和维修，维修电工还需要进行设备的定期保养和维护工作，以确保设备的正常运行。
培训内容将介绍设备维护的基本原则和方法，如清洁、润滑、紧固等。
同时，还会介绍常见的设备故障预防措施，以便提前发现和解决潜在问题，提高设备的可靠性和使用寿命。
七、质量管理与技术创新维修电工不仅需要具备各种技能，还需要掌握质量管理和技术创新的知识。
培训内容将介绍质量管理的基本概念和方法，如质量控制、质量评估等。
培训资源-维修电工中级工培训方案8精选全文
可编辑修改精选全文完整版维修电工中级工培训方案一、培训项目名称维修电工中级工二、培训等级中级三、培训对像社会人员四、培训目标1.总体目标通过本级别专业理论知识学习和操作技能训练，培训对象能够掌握维修电工中级工所要求的技术理论和工艺知识；能够熟练技能完成维修电工常用检测、维护、检修工作；具有一定综合分析和解决本职业现场生产技术疑难问题的能力；能学习运用新技术、新工艺、新材料、新设备，并辅助完成技术改造和技术创新；有一定的技术管理能力。
2.理论知识培训目标依据《维修电工国家职业标准》中对中级维修电工的理论知识要求，通过培训，使培训对象掌握电工基本知识包括直流和交流电路的分析和计算能力，掌握电工测量技术知识，掌握电子技术基础，电机和低压电器的基本工作原理及应用，掌握电力拖动自动控制相关知识，此外还要掌握相关机械、焊接、安全用电、电气设备检修知识及车间生产管理的常识。
3.操作技能培训目标依据《维修电工国家职业标准》中对中级维修电工的操作技能要求，通过培训，使培训对象能掌握各类电机的拆装和检修，1000kVA以下变压器的维护、检修，掌握常用机床电气控制线路的安装与检修，掌握常用继电器、交流接触器的安装、使用及维护，掌握电缆的检修，还要掌握电工材料及相关仪器的使用，在进行技能操作的时候要做好安全文明生产教育。
五、培训内容1.理论部分1.1职业道德基本知识1.1.1职业道德准则1.1.2安全文明生产及5S管理1.2基础理论知识1.2.1直流电路的分析和计算。
1.2.2正弦交流电路的分析和计算。
1.2.3电工测量技术知识。
1.2.4电子技术基础。
1.2.5变压器。
1.2.6电机知识。
1.2.7电器知识。
1.2.8电力拖动自动控制知识。
2.技能部分2.1操作技能2.1.1电机的接线技能2.1.2电机型号识别2.1.3兆欧表的使用2.1.4电机绝缘电阻测试2.1.5点动及起保停电路2.1.6接触器连锁正反转电路及双重连锁正反装电路2.1.7顺序控制电路2.1.8三相异步电机的星三角启动电路2.1.9三相异步电机的能耗制动电路2.2、电工材料、仪器的使用2.2.1双踪示波器使用2.2.2数字万用表在电气控制线路查故障中的使用2.2.3仪用互感器的使用2.2.4网孔板的使用2.2.5导轨安装2.2.6电气控制线路布线布局六、培训安排七、培训要求1.培训师资2.实训场所及设备（见表2）表2 教学场所及设备配置表3.教材及讲义、辅导资料建议使用电气控制技术应用系自编培训讲义《维修电工岗位技能提升培训教程》。
电工中级教学大纲
电工中级教学大纲一、课程简介本课程旨在培养学生掌握电工基本理论知识和操作技能，具备一定的电工维修能力和安全意识。
内容涵盖电路基础、电机原理、电器安装与维护等方面，为学生未来从事电工相关工作打下坚实基础。
二、教学目标1. 熟悉电工行业的基本知识和相关法规标准；2. 掌握电路图、电器图等基本技能，能够进行电路设计和维护；3. 熟练掌握各类电工工具的使用方法；4. 具备一定的电机原理和故障排除能力；5. 提高学生的安全意识和操作技能，降低电工事故发生的可能性。
三、教学内容1. 电路基础知识（1）电路元件及其符号表示；（2）串、并联电路的组成和特点；（3）电流、电压、电阻等基本物理量的概念；（4）直流电路分析和交流电路分析。
2. 电机原理（1）电机的分类及原理介绍；（2）电机的结构和工作原理；（3）电机的安装、调试和维护。
3. 电器安装与维护（1）常见电器的安装规范和检修方法；（2）电器维护中的注意事项；（3）电工作业中的安全操作规范。
四、教学方法1. 理论教学结合实践操作，强调动手能力的培养；2. 通过案例分析和实际故障排除演练，提高学生的综合应用能力；3. 鼓励学生参加实地考察和实习，增强实践经验。
五、教学评估1. 平时成绩占总评成绩的50%，包括课堂表现、作业完成情况等；2. 期中考试占总评成绩的20%，内容覆盖课程的基础知识和技能掌握情况；3. 期末考试占总评成绩的30%，综合测试学生的知识水平和操作技能。
六、教学资料1. 电工教材及相关参考书籍；2. 电工实验设备和工具；3. 网络资源和课堂PPT等教学辅助材料。
七、教学实施根据教学大纲的要求，结合学生的实际情况和学习需求，制定详细的教学计划和每堂课的教学内容，确保教学目标的顺利实现。
八、总结电工中级教学大纲旨在为学生提供系统全面的电工技能培训，通过理论教学和实践操作相结合的方式，培养学生的电工技能和职业素养，为电工行业的发展和人才培养做出积极贡献。
中级电工培训内容
中级电工培训内容中级电工培训内容，主要是培养学员的电气安全意识和技能，让学员掌握电气系统的设计、运行、维护和故障排除等方面的知识和技能，以提高其电气维修能力和工作效率。
下面我们就具体介绍一下中级电工培训的主要内容。
第一，电气系统基础知识。
电气系统的基础知识是中级电工培训的起点，学员需要掌握电气参数、电路原理、电气元件及其特性、电气工具和仪器等基本概念和知识。
这部分培训主要以理论讲解为主，通过教材、PPT等形式让学员学习和掌握相关知识。
第二，安全电气系统构建。
在中级电工培训中，安全电气系统构建是非常重要的一部分。
这部分培训主要包括电气系统安全规范、安全措施和设备的选型和配置、电气系统的保护和绝缘等方面的知识。
学员需要了解电气事故的原因及其后果，并学会制定适当的安全措施来避免事故的发生。
第三，电气系统设计和应用。
电气系统设计和应用是中级电工培训中较为重要的一部分。
学员需要掌握电气系统的设计方法、电路设计和元件选型等知识，同时需要对常见的电气系统应用场景和故障排查方式有一定的了解。
在培训中，学员通过实际工程例子和练习，掌握如何进行电气系统的设计和应用。
第四，电气设备维护和故障排查。
电气设备的维护和故障排查是中级电工培训的核心内容。
学员需要掌握电气设备的组成结构、工作原理及其常见故障排查方法和技巧，同时需要了解电气设备的保养和维护方法，以最大限度的延长其使用寿命。
第五，电气自动化控制。
电气自动化控制是中级电工培训中相对较难的一部分。
学员需要掌握电气控制的基本概念、电气控制系统的结构、PLC编程和操作等方面的知识和技能，为将来从事自动化控制领域的工作打好基础。
以上就是中级电工培训内容的主要介绍。
中级电工培训的目的是培养学员的电气知识和技能，以提高其电气维修能力和工作效率，为学员的职业发展提供更多的机会。
希望今后的中级电工培训能够更加深入、全面、灵活，满足广大学员的学习需求，提高培训的实效性和针对性。
关于维修电工(中级-高级)考证实操复习资料
中级维修电工实操复习重点一、安装和调试（40分）1.通电延时带直流能耗制动的Y-△启动的控制线路2.双速交流异步电动机自动变速控制线路基本操作步骤：电器元件检查→阅读电路图→元器件摆放→元器件固定→布线→检查线路→盖上行线槽→空载试运转→带负载试运转→断开电源→整理考场，考试结束二、故障检修（40分）1.CW6163B型车床电气控制线路2.M7120型平面磨床电气控制线路3.Z3050型摇臂钻床电气控制线路4.X62W型万能铣床电气控制线路电源开关及保护166623456CW6163B车床电气线路原理图7891311101214WJ12-41.1KWJO2-52-410KWAO -2590W HL1EL HL2KM3333101455516KM1KM2主轴电动机短路保护冷却泵电动机快速进给电动机控制电源照明电源指示工作指示快速进给主轴电机控制冷却泵电机控制151615电源开关及总短路保护1L2PEL3L1QS1235678913111012144V JO3-301-40.75KW 1410r/minFR1~3JO2-21-41.1KW 1440r/min1M1V 1U 1WKM1FR2~3JO2-31-23KW 2860r/min 2M2V 2U 2W4U KM3KM2KM4FU2液压泵电动机FU1砂轮电动机FU3~34W4MXB380V36V6VHL1SB2SB1FR2SB3控制电源及保护2228221917161820KM2下降上升3M3W3~3U FR3PB-25A 0.12KW 3000r/min 3V KM1FR1SB5SB4SB6KM3FR3KM4SB7SB9SB8KM5KM6SB10KUVHL2HL3HL4HL5KM1KM2KM3KM4KM6KM5ELSAKUVKM1KM2KM3KM4KM6KM5KM52133392427131720121720282925444112655510110V4212223242526272829冷却泵电动机砂轮升降电动机信号灯电源液压砂轮砂轮升降电磁吸盘工作照明灯整流电源失磁保护电磁吸盘充磁去磁液压泵控制砂轮冷却砂轮电磁吸盘充磁去磁图1 M7120型平面磨床电气原理图U11V11W11W13U13V13U12V12W12V14U14W14W15U15V15V16U16201202200101100105104103102KUVU<KM5KM6XS2XP2KM6KM5XS2XP2YHX 304308307线路的改动改动后线路接0线接2号线FU4FU5123456789101112131415161718192015摇臂延时夹紧电源开关及总短路保护133313142345678913111012140.6KW 1440r/min放松90W 3000r/min 4KW 1440r/min 1.5KW 1440r/min 短路保护冷却泵电动机主轴电动机摇臂电动机上升下降照明夹紧液压泵电动机控制电源主轴指示灯夹紧放松主轴控制7776661820555182088820191716191817162019夹紧下降上升摇臂放松液压泵放松夹紧电磁铁Z3050型摇臂钻床电气线路原理图17冷却泵电动机15KM6SA41PEL3电源开关L1L2QS1JCB-22型0.125KW 2790r/minJO2-51-47.5KW 1450r/minJO2-22-41.5KW 1410r/min XB523467KM244413891014KM11211131433316161516118883U 冷却泵电动机FR21M3~1U FR11V 1W1113KSKM1RRKM2YA2M~32U 2V 2WFR3KM5KM3KM4KM6FU2进给短路保护主轴电动机总短路保护FU1正反转制动及冲动进给电动机正转反转24VKS-1453FR12KM167SB13M3~3V 3WSB2nSQ7TC110VFU3148KM210KM211KS-2n9SB3KM1KM1SB4SA3FR313FR2变速冲动及制动控制、照明电源及短路保护TL FU4主轴控制101正反转启动121819KM3256662121202322262425KM47772319272877ELSQ2-1SA2-119SQ3-12021SQ1-127SQ5-1SQ3-2SA1-11817SQ6SQ4-216SA1-2102262829KM5SQ4-1SQ5-22524SQ2-2SQ1-2SB5SA5SB6左、后、上工作台进给、冲动圈工作及自动控制SA2-2冲动、右、前、下SA1-32223照明灯快速KM4KM4KM3KM3W13V13U13U11V11W11U12V12W12U15W14U16V16W16U17V17W17U14W15U18W18U19V19W191001PEX62W万能铣床电气线路原理图基本操作步骤：根据故障现象，调查研究→在线路图上分析故障范围→用试验法进行故障分析，确定第一个故障点→用测量法检修第一个故障点，并通电试车→用试验法进行故障分析，确定第二个故障点→用测量法检修第二个故障点，并通电试车→用试验法进行故障分析，确定第三个故障点→用测量法检修第三个故障点，并通电试车→整理考场，考试结束 三、仪表使用（用单臂电桥测量电阻）（10分）基本操作步骤：电桥调试→估测被测电阻，选择比例臂和置位比较臂→接入被测电阻→接通电路，调节电桥比较臂使之平衡→计算电阻值→关闭电桥→电桥保养→整理考场，考试结束四、安全文明生产（10分）安全文明生产的有关规定： 1．劳动保护用品穿戴整齐。
维修电工中级资料
维修电工中级（四级）操作技能模块
电子技术模块（60分钟） 电气控制线路安装调试模块（60分钟） 机床电气控制线路故障分析与排除模块（30分钟） 可编程序控制器模块（60分钟）
每个模块25分，共100分。总分>60分即合格。
维修电工（电子技术）
1
电子技术模块考核内容：
1.检测电子元件，判断是否合格。
色标旳基本色码与意义
颜色 银 金 黑 棕 红 橙 黄 绿 蓝 紫 灰 白
有效
0123456789
数
倍乘 10-2 10-1 100 101 102 103 104 105 106 107 108 109
位
精度 ±10% ±5% ±10% ±1% ±2% 位
±0.5% ±0.25 ±0.1% %
+5%,20%
UV1C=
、UV1E=
、UV2C=
、UV2E=
。
2）用示波器实测并画出RC阻容放大电路各点波形图
维修电工（电子技术）
17
1.2.1 RC桥式振荡电路
维修电工（电子技术）
18
通电调试操作环节：
1.将直流电源15V加到RC桥式振荡电路板旳右侧。（注意电源 极性）
2.用万用表直流电压挡测试V1和V2各点旳静态电压，并统计在 答题纸上。（注意：静态电压是指负载电阻RL上端没有正弦波 形时旳电压。所以首先要用示波器测试负载电阻RL上端没有正 弦波形才干测静态电压，若有正弦波形，则调整RC桥式振荡电 路板下面旳RP电位器，将正弦波形调无再进行测量即可。）
1.将直流6V电源输入到OTL功率放大电路板旳右侧。
2.静态工作点旳调整：调整RP电位器测量B点旳直流电压，使 UB=1/2 UCC。（UB=3V）
电工基础(维修电工中级资料)
word专业资料-可复制编辑-欢迎下载一、单项选择题1．串联正弦交流电路的视在功率表征了该电路的( A )。
A、电路中总电压有效值与电流有效值的乘积B、平均功率C、瞬时功率最大值D、无功功率2．三相发电机绕组接成三相四线制，测得三个相电压UU＝UV＝UW＝220V，三个线电压U UV＝380V，U VW＝U WU＝220V，这说明( C )。
A、U相绕组接反了B、V相绕组接反了C、W相绕组接反了D、中性线断开了3.下面描述的项目中，( D )是电工安全操作规程的内容。
A、及时缴纳电费B、禁止电动自行车上高架桥C、上班带好雨具D、高低压各型开关调试时，悬挂标志牌，防止误合闸4.一般电路由( D )、负载和中间环节三个基本部分组成。
A、电线B、电压C、电流D、电源5.串联电阻的分压作用是阻值越大电压越( B )。
A、小B、大C、增大D、减小6.如图所示，不计电压表和电流表的内阻对电路的影响。
开关接1时，电流表中流过的短路电流为( B )。
A、0AB、10AC、0.2AD、约等于0.2A7.三相电动势到达最大的顺序是不同的，这种达到最大值的先后次序，称三相电源的相序，相序为U-V-W-U，称为( A )。
A、正序B、负序C、逆序D、相序8.永磁材料的主要分类有金属永磁材料、( B )、其它永磁材料。
A、硅钢片B、铁氧体永磁材料C、钢铁D、铝9.磁场内各点的磁感应强度大小相等、方向相同，则称为( A )。
(A)均匀磁场 (B)匀速磁场 (C)恒定磁场 (D)交变磁场10.基尔霍夫定律的( A )是绕回路一周电路元件电压变化为零。
(A)回路电压定律 (B)电路功率平衡(C)电路电流定律 (D)回路电位平衡11.电击是电流通过人体内部，破坏人的( A )。
(A)内脏组织 (B)肌肉 (C)关节 (D)脑组织12.如果触电伤者严重，呼吸停止应立即进行人工呼吸，其频率为( A )。
(A)约12次/分钟 (B)约20次/分钟(C)约8次/分钟 (D)约25次/分钟13.千万不要用铜线、铝线、铁线代替( B )。
中级维修电工技能培训期末复习题
中级维修电工技能培训期末复习题序言练习题：1．维修电工的职业道德是指在工作过程中，作为一名维修电工，应始终把同事的安全，设备维修的质量，以及设备使用者的安全放在首位。
2．适用交流36伏安全电压的场合，有手提电器，车床钳床的工作灯。
3．适用交流12伏或者更低电压的场合，比如在_金属管道内或者很潮湿环境下使用行灯或其他手提电器。
第一章练习题：1. 万用表通常由表头、测量线路和装换开关三大部分组成。
2. 万用表的欧姆中心值指的是__当被测电阻Rx与欧姆表的总内阻相等时，则欧姆表中的电流比为满度偏转电流的一半，指针将指在标度尺中间____。
3. 使用万用表测量交流电压时，量程的选择是应使指针落在刻度盘的__后1/2到后1/3位置。
4. 使用万用表测量电阻时，量程的选择是应使指针落在刻度盘的_欧姆中心值0.1~10倍__位置。
5. 兆欧表使用前要先校表，方法是将L﹑ E端钮开路，摇动手柄，指针在∞上，L﹑E端钮短路，摇动手柄，指针指在“0”上_。
6. 使用兆欧表测量一般电气设备的绝缘电阻时，应将L端钮联接到火线，E端钮联接到地线。
7. 单臂电桥在平衡时其读数等于比较臂乘以比例臂。
8. 使用单臂电桥测电阻时，有关按键的操作是：先按_电源按钮键SE___键，后按_检流计按钮SP_键；先松检流计按钮键，后松电源按钮__键。
第二章练习题：1．胶盖刀开关当用于对电动机的轻载不频繁起动与停止控制时，其额定电流的选择是，应大于或等于电动机额定电流的 3 倍。
2．对单台电动机进行短路保护时，熔体的额定电流应等于电动机额定电流的 1.5-2.5 倍。
3．交流接触器和直流接触器，在结构上的区别主要体现在铁芯上，即交流接触器为相互绝缘的硅钢片叠压而成，铁心上装有短路铜环，直流接触器铁心用整块铸铁或铸钢制成，且无短路环。
4．中间继电器的作用是增加控制信号的数目，实现多路同时控制，还可以用来放大信号。
5．热继电器的作用是电动机的过载，断相及电流不平衡的保护及其他电器设备发热状态的控制。
维修电工中级工培训方案2概要
维修电工中级工培训方案一、培训项目名称维修电工中级工二、培训等级中级三、培训对像具备以下条件之一者（1）取得本职业初级职业资格证书后，连续从事本职业工作 2 年以上。
（2）取得本职业初级职业资格证书后，连续从事本职业工作 5 年以上。
（3）连续从事本职业工作 7 年以上。
（4）取得经人力资源和社会保障行政部门审核认定的、以中级技能为培养目标的中等及以上职业学校本职业（专业）毕业证书。
四、培训目标培养面向机电设备和器材制造业、现代产品制造业、机电设备修理业、仪器仪表制造业、专用设备制造业、铁路、船舶、航空航天和其他运输设设备制造业等行业企业就业，在这类行业企业中的机械设备和电气系统线路及器件的安装、调试、维修工作岗位（群）上任职，能胜任普通机床电器控制电路安装调试维修、可编程控制器电路安装调试维修、应用电子电路安装调试维修等工作任务，在完成这些工作任务的过程中具备遵守维修电工操作规范，遵守现场 6S 管理要求、人际交流能力、团队合作能力、安全生产等职业素养的技能人才。
五、培训内容（一）理论部分 1.职业道德基本知识（1）职业道德准则（2）安全文明生产及 5S 管理2.安全知识及 5S 管理（1）电工安全基本知识（2）安全距离、安全色和安全标志等电器安全基本规定（3）触电急救和电气消防知识（4）电器安全装置（5）接地知识（6）防雷知识（7）安全用具（8）电气作业操作规程和安全措施（9）供电和用电知识（10）现场文明生产要求（11）环境保护知识（12）质量管理知识3.电工基础（1）电路基础知识（2）直流电路（3）电容器（4）磁场与电磁感应（5）单相交流电路（6）三相交流电路4.电子技术基础（1）集成运算放大器及其应用（2）正弦波振荡电路（3）晶闸管及应用电路（4）门电路及组合逻辑电路（5）触发器及时序逻辑电路5.机械与电气识图（1）机械识图基本知识（2）机械图样的表达与识读（3）电气制图基础知识（4）基本电气图（二）技能部分1.普通机床电器控制电路安装调试维修（1）Z3040 摇臂钻床电器控制电路安装调试维修（2）C6150 车床电器控制电路安装调试维修（3）M7130 平面磨床电器控制电路安装调试维修2.可编程控制器电路安装调试维修（1）PLC 控制星三角启动控制线路安装调试维修（2）PLC 控制多地启停控制线路安装调试维修（3）PLC 控制三台电机顺序启动控制线路安装调试维修3.应用电子电路安装调试维修（1）迷你音箱电子电路安装调试维修（2）无线门铃电子电路安装调试维修六、培训安排培训共160学时，培训计划安排表见（见表1）：表1 培训计划安排表日期时间培训内容课时授课教师授课地点职业道德4H 廖振勇理论教室安全生产及 5S 管理8H 陈会荣理论教室电工基础24陈会荣理论教室电子技术基础18 韩强理论教室机械与电气识图10 韩强理论教室普通机床电器控制电路40姜洪强低压配电实训室安装调试维修可编程控制器电路安装40李炳彩棚 PLC 实训室调试维修应用电子电路安装调试16刘翠翠精密电子实训室维修注：“H”为学时单位,1H为1学时,每1H为45分钟。
维修电工(电工)中级技能复习资料
一、设计安装调试(180分钟)1、安装和调试通电延时带直流能耗制动的Y-△启动的控制电路2、安装和调试三相异步电动机双重联锁正反转启动反接制动的控制电路3、安装和调试双速三相交流异步电动机低速、高速自动变速控制电路4、安装和调试三相交流异步电动机启动控制电路5、按图安装调试双速电机电气控制线路6、按图安装和调试如下三相异步电动机双重联锁正反转启动、能耗制动电气控制电路3~M U13V 13W13FRKM1KM2KM3L1L2L3U11U12V 12V 11W11W12FU1FU2FR S B1S B2KM1KM2KM1KM2KM3KTKTKM1KM2012345678PE设备线QS KM3S B1S B2S B3S B3KM1KM291011121314KM3U1V 1W1整定时间3S 5SY-112M-4.4KM380V 、8.8A 接法、1440/minR DNU1N U27、有1台设备有三相交流异步电动机拖动工作，型号为Y112M-4，10 kW、380 V、。
根据工艺要求：①采用星三角降压启动；②能耗制动；③电动机具有短路保护、过载保护、失压和欠压保护。
8、有1台设备有三相交流异步电动机拖动工作，型号为Y112M-4，4 kW、380 V、。
根据工艺要求：①可正反转运行并直接切换；②停止采用反接制动；③电动机具有短路保护、过载保护、失压和欠压保护。
9、有1台设备有三相交流双速异步电动机拖动工作，型号为YD123M-4/2、6.5 kW/8 kW、△/2Y、13.8A/17.1A、1450r/min/2880 r/min。
根据工艺要求：①低速启动5秒后能自动转换成高速运行②电动机具有短路保护、过载保护、失压和欠压保护。
10、有1台设备长10米,由2台电动机拖动工作，其中主轴电动机采用△连接，油泵电动机采用三相微型电动机，根据工艺要求：①油泵电动机先启动，主轴电动机才能启动运转；②由于床身长且高，要求能两处启动、停止；③主轴电动机需降压启动；④主轴电动机停车后经10秒后，油泵电动机方能停止；⑤两台电动机具有短路保护、过载保护、失压和欠压保护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
维修电工中级工培训资料本教案是根据《电子技术基础》和《维修电工国家职业技能鉴定标准》，按照“以情蹊径、深入浅出、知识够用、突出技能”的编写思路，以中级维修电工技能鉴定所必备的技能为主线，按“课题呈现、知识链接、操作实践、课题总结、课题拓展”的结构顺序编写。
课题呈现应用任务驱动法，让学员明确学习课题，循路探真、有的放矢地学习。
知识链接以“必需、够用”为原则，围绕任务，把有关的知识串联起来，呈现给学员，激活学员的知识储备。
操作实践按技能操作的步骤，让学员实际动手操作，在实践中学会操作技能。
课题总结评价学习成果，反馈提高，使学到的技能熟练化、综合化。
课题拓展提出相关的探究性、开放性问题，开发潜能，实现知识和技能的迁移。
本教案“以职业活动为导向，以职业技能为核心” ，突出职业技能培训特色，理论联系实际，以满足实际应用需求；内容上紧扣技能鉴定标准，体现学以致用的原则，实用性强；在行文中力求文句简练、通俗易懂，使之更具直观性；在编撰的体系结构上，采用模块结构，使学员在学习过程中更能体现连贯性、针对性和选择性，让学员学得进、用得上；在方法上注意学员的兴趣，灵活多变，融知识、技能于兴趣之中，让不同层次的学员都学有所得，方便学员学习。
目录课题一白炽灯两地控制线路的安装课题二小型配电板的安装课题三维修电工安全操作规程课题一白炽灯两地控制线路的安装总计时：1 天实训目的：(1) 进一步训练室内照明电路的安装.(2) 掌握白炽灯两地控制线路的设计与安装方法.实训内容：1. 一只单联开关控制一盏灯.2. 两只双联开关控制一盏灯.3. 两只双联开关和一只三联开关在三个地方控制一盏灯.主要仪器设备：自制木台1 块; 三联开关 1 只, 双联开关 2 只, 单联开关 1 只, 刀开关1 只; 白炽灯 3 只; 万用表 1 只; 电工工具 1 套; 导线若干.讲解与示范1. 用一只单联开关控制一盏灯. 开关必须接在相线端. 转动开关至" 开", 电路接通, 灯亮; 转动开关至" 关", 电路断开, 灯熄灭, 灯具不带电.2. 用两只双联开关控制一盏灯. 用两只双联开关在两个地方控制一盏灯, 常用于楼梯和走廊上. 在电路中, 两个双联开关通过并行的两根导线相连接, 不管开关处在什么位置, 总有一条线连接于两只开关之间. 如果灯现在处于熄灭状态, 转动任一个双联开关即可使灯点亮; 如果灯现在处于点亮状态, 转动任一个双联开关, 可使灯熄灭. 从而实现了" 一灯两控".3. 用两只双联开关和一只三联开关在三个地方控制一盏灯, 也常用于楼梯和走廊上.课题二小型配电板的安装总计时：1 天实训目的：(1) 掌握单相电度表的安装和接线方法.(2) 掌握小型配电板的配线与安装方法.实训内容：1. 小型配电板的安装.2. 小型配电箱的安装.主要仪器设备：单相电度表, 三相电度表各l 只, 空气开关, 普通刀开关, 插座, 熔断器等各 2 只, 木制工作台 2 块, 交流电流表, 电压表, 频率表各 1 只, 电工工具1 套, 导线若干.讲解与示范：1. 电度表：电能表的简称，是用来测量电能的仪表，又称电度表，火表，电能表，千瓦小时表，指测量各种电学量的仪表。
(1) 单相交流电度表的接线方法. 交流电能的测量大多采用感应系电度表. 单相电度表有专门的接线盒. 接线盒内设有 4 个端钮. 电压和电流线圈在电表出厂时已在接线盒中连好. 单相电度表共有 4 个接线桩, 从左至右按1,2,3,4 编号, 配线时, 只需按l,3 端接电源,2,4 端接负载即可( 少数也有l,2 端接电源,3,4 端接负载的, 接线时要参看电表的接线图). 若负载电流很大或电压很高, 则应通过电流或电压互感器才能接入电路. 接线应按电流互感器的初级与负载串联, 次级与电度表的电压线圈并联的原则.(2) 三相电度表的接线方法. 三相电度表是按两表法测功率的原理, 采用两只单相电度表组合而成的. 三相电度表的接线方法依据三相电源线制的不同略有不同. 对于直接式三相三线制电度表, 从左至右共8 个接线桩,1,4,6 接进线,3,5,8 接出线,2,7 可空着; 对直接式三相四线制电度表, 从左至右共有11 个接线桩,1,4,7 为A,B,c 三相进线,10 为中性线进线,3,6,9 为3 根相线出线,11 为中性线出线,2,5,8 可空着. 对于大负荷电路, 必须采用间接式三相电度表, 接线时需配2～3 个同规格的电流互感器.(3) 使用电度表的注意事项。
①不允许将电度表安装在负载小于10%额定负载的电路中.②不允许电度表经常在超过额定负载值125%的电路中使用.③使用电压互感器, 电流互感器时, 其实际功耗应乘以相应的电流互感器及电压互感器的变比.2. 自动空气开关：自动空气开关又称自动空气断路器, 是低压配电网络和电力拖动系统中一种非常重要的电器. 它具有操作安全, 使用方便, 工作可靠, 安装简单, 动作值可调, 分断能力较高, 兼有多种保护功能, 动作后不需要更换元件等优点.内). 式. (1) 自动空气开关的分类.①按级数分: 单极, 双极和三极.②按保护形式分: 电磁脱扣器式, 热脱扣器式, 复式脱扣器式和无脱扣器式.③按分断时间分: 一般式和快速式( 先于脱扣机构动作, 脱扣时间在0.02s 以④按结构形式分: 塑壳式, 框架式, 限流式, 直流快速式, 灭磁式和漏电保护电力拖动与自动控制线路中常用的自动空气开关为塑壳式, 如DZ5 系列和DZl0 系列.DZ5 系列为小电流系列, 其额定电流为10～50A;DZl0 系列为大电流系列, 其额定电流等级有l00A,250A 和600A3 种.(2) 自动空气开关的结构及工作原理.当开关接通电源后, 电磁脱扣器, 热脱扣器及欠电压脱扣器若无异常反应, 开关运行正常. 当线路发生短路或严重过电流时, 短路电流超过瞬时脱扣整定值, 电磁脱扣器产生足够大的吸力, 将衔铁吸合并撞击杠杆时, 搭钩绕转轴座向上转动与锁扣脱开, 锁扣在压力弹簧的作用下, 将三副主触头分断, 切断电源. 当线路发生一般性过载时, 过载电流虽不能使电磁脱扣器动作, 但能使热元件产生一定的热量, 促使双金属片受热向上弯曲, 推动杠杆使搭钩与锁扣脱开将主触头分断. 欠电压脱扣器的工作过程与电磁脱扣器恰恰相反. 当线路电压正常时, 欠电压脱扣器产生足够的吸力, 克服拉力弹簧的作用将欠电压脱扣器衔铁吸合, 衔铁与杠杆脱离, 锁扣与搭钩才得以锁住, 主触头方能闭合. 当线路上电压全部消失或电压下降到某一数值时, 欠电压脱扣器吸力消失或减小, 衔铁被拉力弹簧拉开并撞击杠杆, 主电路电源被分断. 同理, 在无电源电压或电压过低时, 自动空气开关也不能接通电源. 正常分断电路时, 按下停止按钮即可.(3) 自动空气开关的一般选用原则.①自动空气开关的额定工作电压≥线路额定电压.②自动空气开关的额定电流≥线路负载电流.③热脱扣器的整定电流=所控制负载的额定电流.④电磁脱扣器的瞬时脱扣整定电流>负载电路正常工作时的峰值电流.对单台电动机来说, 瞬时脱扣整定电流易可按下式计算:≥K·Ist式中,K 为安全系数, 可取l.5 ～1.7;Ist 为电动机的启动电流.对多台电动机来说, 可按下式计算: 式中,K 取 1.5 ～1.7;Istmax 为其中最大容量的一台电动机的启动电流; 为其余电动机额定电流的总和.⑤自动空气开关欠电压脱扣器的额定电压=线路额定电压.3. 小型配电箱的安装。
(1) 居民住宅用配电箱的组成. 一个配电箱应包括底板, 单相电度表, 插入式熔断器, 单相空气开关, 线槽等部分. 其主要结构有上, 中, 下3 层.①下层的左半部分安装 3 个较大的熔断器, 具体规格应根据实际需要选定. 右半部分安装接零排和接地排. 电源进线从下层接进.②中层安装单相电度表, 每户一只.③上层的下半部分安装单相空气开关, 上半部分安装插入式熔断器, 在上层的最右边还要安装一个接地排和一个接零排. 出线从上层引出.(2) 安装步骤及要求.①按配电箱结构和元器件数目确定各元器件的位置. 要求盘面上的电器排列整齐美观, 便于监视, 操作和维修. 通常将仪表和信号灯居上, 经常操作的开关设备居中, 较重的电器居下, 各种电器之间应保持足够的距离, 以保证安全. 在接线时要求空气开关必须接相线.②用螺钉固定各电器元件, 要求安装牢固, 无松动.③按线路图正确接线, 要求配线长短适度, 不能出现压皮, 露铜等现象; 线头要尽量避免交叉, 必须交叉时应在交叉点架空跨越, 两线间距不小于2mm.④配线箱内的配线要通过线槽完成, 导线要使用不同的颜色.(3) 室内配电箱. 目前在家庭和办公室中使用的配电箱, 一般都是专业厂家生产的成套低压照明配电箱或动力配电箱. 这些配电箱在低压电器的选用, 器件排布, 工艺要求, 外形美观等方面都有比较好的质量和性能. 组合电箱有多种规格, 家庭普遍采用PZ30—10 系列产品.①组合配电箱的结构. 家庭常用组合配电箱的. 中间是一根导轨, 用户可根据需要在导轨上安装空气开关和插座. 上, 下两端分别有按零排和接地排.②组合电箱的使用. 在使用组合电箱时, 用户应根据实际需要合理的安排器件, 如: 先设一总电源开关, 再在每问房间设分开关. 开关全部为空气开关, 常用型号DZ47-63 型. 当某一房间有短路, 漏电等现象, 空气开关会自动断开, 切断电源, 保证安全. 同时也可知道线路故障的大致位置, 便于检修.课题三维修电工安全操作规程1. 未经安全培训和安全考试不合格严禁上岗。
2. 电工人员必须持电气作业许可证上岗。
3. 不准酒后上班，更不可班中饮酒。
4. 上岗前必须穿戴好劳动保护用品，否则不准许上岗。
5. 检修电气设备时，须参照其它有关技术规程，如不了解该设备规范注意事项，不允许私自操作6. 无焊工证的电工严禁使用电气焊。
7. 严禁在电线上搭晒衣服和各种物品。
8. 高空作业时，必须系好安全带。
9. 正确使用电工工具，所有绝缘工具，应妥善保管，严禁它用，并应定期检查、校验。
10. 当有高于人体安全电压存在时严禁带电作业进行维修。
11. 电气检修、维修作业及危险工作严禁单独作业。
12. 电气设备检修前，必须由检修项目负责人召开检修前安全会议。
13. 在未确定电线是否带电的情况下，严禁用老虎钳或其他工具同时切断 2 根及以上电线。
14. 严禁带电移动高于人体安全电压的设备。
15. 严禁手持高于人体安全电压的照明设备。
16. 手持电动工具必须使用漏电保护器，且使用前需按保护器试验按钮来检查是否正常可用。
