监控系统由哪几部分组成
监控系统组成
分析视频监控系统分别由哪些部分组成？监控系统主要由前端部分、传输部分、控制部分、显示部分、供电系统所组成，根据不同要求的，还有防盗报警部分等组成。
供电系统部分至关重要，供电部分的电源供给于保证整个闭路监控报警系统的正常运转起到至关重要的作用，一旦电源受破坏即会导致整个系统处于瘫痪状态。
系统的供电可以采用集中供电和分散供电两部分，用户可以根据实际的需要进行选择。
前端部分主要是完成模拟视频的拍摄，摄像头通过内置CCD及辅助电路将现场情况拍摄成为模拟视频电信号，经同轴电缆传输。
电动变焦镜头将拍摄场景拉近、推远，并实现光圈、调焦等光学调整。
温、湿度传感器可探测环境内温度、湿度，从而保证内部良好的物理环境。
云台、防护罩给摄像机和镜头提供了适宜的工作环境，并可实现拍摄角度的水平和垂直调整。
解码器是云台、镜头控制的核心设备，通过它可实现使用微机接口经过软件控制镜头、云台。
传输部分有通过视频线、同轴电缆、或者光纤等来成模拟视频监视信号的数字采集，它的通道可靠性、运算处理能力、录像检索的便利性直接影响到整个系统的性能。
显视部分主要是完成在系统显示器或监视器屏幕上的实时监视信号显示和录像内容的回放及检索。
不同的工程都有不同的要求，监控系统方案可以根据不同环镜，所场采用与之匹配的产品。
视频监控系统主要组成部分前言随着社会的不断发展，人类步入了高质量的生活水平。
爱达讯安防工程师认为对重要区域的管理、监控、安全防范也是十分重要，因此现代化的主要场所设立闭路电视监控系统是非常必要的。
在主要场所安装闭路电视监控系统，通过对重要场所如城市路口、停车场、小区花园、住户出入口、电梯走廊等重要位置的摄像机，不仅可以看到主要场所的情况，及时发现犯罪分子，并可打开录像机进行录象，以作为证据，对那些有不良企图的人们也起到一定的威慑作用。
视频监控系统主要分为以下主要部分：前端部分：前端完成模拟视频的拍摄，探测器报警信号的产生，云台、防护罩的控制，报警输出等功能。
视频监控系统的组成有哪些
视频可以应用在很多行业，比如说餐饮、养殖行业、各大商场、办公大楼等地，今天就来给大家介绍一下视频监控系统的结构组成有什么。
一、监控系统前端。
（1）普通枪机。
这种摄象机是最普遍的监控摄象机，也就是说它是按照监控摄象机的基本组成结构来制作的。
这里要强调的是镜头的区别。
在枪机上可以安装普通、长距离和广角镜头。
按镜头的标准来说以6.0mm镜头为分界线，比其小的一般为广角镜头，角度一般大于30度。
比其大的一般为长距离镜头，距离一般要大于30米。
（2）半球摄象机。
这种摄象机除了外壳和普通枪机不同以外，其他的标准都差不多。
（3）红外摄象机。
这种摄象机就是在普通摄象机的基础上配合红外灯来增强夜视效果的摄象机。
有的普通摄象机的CCD就有感红外线功能，对于这种摄象机来说，直接加装红外灯就可以了。
有的摄象机本身不含感红外线功能，这就需要对镜头加以要求，必须是可以感红外的镜头加红外灯才能满足要求。
（4）一体化摄象机。
这种摄象机的使用也非常频繁，它是一种将变焦镜头（分为手动和自动）和摄象机的基本组成元件一起集成起来的一种特殊的监控摄象机。
2、控制云台。
（1）云台。
云台是承载摄像机进行水平和垂直两个方向转动的装置，内置两个交流电机，负责水平和垂直的运动；水平转动的角度一般为350度，垂直转动的角度一般为75度，而且，水平和垂直转动的角度可以通过调节限位开关进行调整。
（2）云台解码器。
云台解码器，是为带有云台、变焦镜头等可控设备提供驱动电源并与控制设备如矩阵进行通讯的前端设备。
通常，解码器可以控制云台的上、下、左、右旋转，变焦镜头的变焦、聚焦、光圈以及对防护罩雨刷器、摄像机电源、灯光等设备的控制，还可以提供若干个辅助功能开关，以满足不同能够用户的实际需要。
3、视频服务器。
视频服务器主要负责监控网络的数据信息管理和网络客户授权等。
视频服务器是由一个或多个模拟视频输入口、图像数字处理器、压缩芯片和一个具有网络连接功能的视频数字处理器所构成。

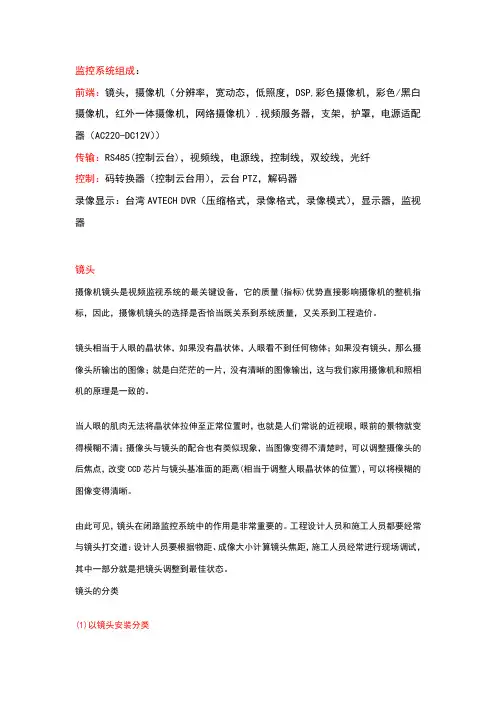

监控系统组成
监控系统组成：前端：镜头，摄像机（分辨率，宽动态，低照度，DSP,彩色摄像机，彩色/黑白摄像机，红外一体摄像机，网络摄像机）,视频服务器，支架，护罩，电源适配器（AC220-DC12V））传输：RS485(控制云台)，视频线，电源线，控制线，双绞线，光纤控制：码转换器（控制云台用），云台PTZ，解码器录像显示：台湾AVTECH DVR（压缩格式，录像格式，录像模式），显示器，监视器镜头摄像机镜头是视频监视系统的最关键设备，它的质量(指标)优势直接影响摄像机的整机指标，因此，摄像机镜头的选择是否恰当既关系到系统质量，又关系到工程造价。
镜头相当于人眼的晶状体，如果没有晶状体，人眼看不到任何物体；如果没有镜头，那么摄像头所输出的图像；就是白茫茫的一片，没有清晰的图像输出，这与我们家用摄像机和照相机的原理是一致的。
当人眼的肌肉无法将晶状体拉伸至正常位置时，也就是人们常说的近视眼，眼前的景物就变得模糊不清；摄像头与镜头的配合也有类似现象，当图像变得不清楚时，可以调整摄像头的后焦点，改变CCD芯片与镜头基准面的距离(相当于调整人眼晶状体的位置)，可以将模糊的图像变得清晰。
由此可见，镜头在闭路监控系统中的作用是非常重要的。
工程设计人员和施工人员都要经常与镜头打交道：设计人员要根据物距、成像大小计算镜头焦距，施工人员经常进行现场调试，其中一部分就是把镜头调整到最佳状态。
镜头的分类(1)以镜头安装分类所有的摄象机镜头均是螺纹口的，CCD摄象机的镜头安装有两种工业标准，即C安装座和CS 安装座。
两者螺纹部分相同，但两者从镜头到感光表面的距离不同。
C安装座：从镜头安装基准面到焦点的距离是17．526mm。
C S安装座：特种C安装，此时应将摄象机前部的垫圈取下再安装镜头。
其镜头安装基准面到焦点的距离是12．5mm。
如果要将一个C安装座镜头安装到一个C S安装座摄象机上时，则需要使用镜头转换器。
(2)以摄象机镜头规格分类摄像机镜头规格应视摄象机的C C D尺寸而定，两者应相对应。
视频监控系统组成
视频监控系统组成在当今社会，视频监控系统已经成为保障安全、管理秩序的重要手段，无论是在公共场所、企业单位还是家庭环境中，都发挥着不可或缺的作用。
那么，一个完整的视频监控系统究竟由哪些部分组成呢？让我们一起来了解一下。
视频监控系统的核心组成部分包括前端设备、传输设备、控制设备和显示与存储设备。
前端设备是整个监控系统的“眼睛”，主要负责图像和声音的采集。
常见的前端设备有摄像机、镜头、防护罩、云台等。
摄像机是其中最为关键的部件，其性能直接影响到监控图像的质量。
摄像机根据成像原理的不同，可分为模拟摄像机和网络摄像机。
模拟摄像机通过同轴电缆传输模拟信号，图像清晰度相对较低；而网络摄像机则采用数字信号传输，能够提供更高的分辨率和更清晰的图像。
镜头的作用是调整摄像机的视角和焦距，以确保拍摄到所需的画面范围。
防护罩则用于保护摄像机免受外界环境的影响，如灰尘、雨水、撞击等。
云台可以使摄像机实现水平和垂直方向的转动，从而扩大监控范围。
传输设备是连接前端设备和后端设备的“桥梁”，负责将前端采集到的视频、音频等信号传输到控制中心，并将控制中心的指令传送到前端设备。
传输方式主要有有线传输和无线传输两种。
有线传输包括同轴电缆、双绞线、光纤等，其中光纤具有传输距离远、信号衰减小、抗干扰能力强等优点，适用于大型监控系统；无线传输则通过 WiFi、蓝牙、移动通信网络等方式进行，具有安装灵活、施工方便等优点，但在信号稳定性和传输距离上可能存在一定的局限性。
控制设备是整个监控系统的“大脑”，主要包括视频矩阵、硬盘录像机（DVR）、网络视频录像机（NVR）等。
视频矩阵用于对多个摄像机的图像进行切换和控制，可以将任意一路输入图像切换到任意一路输出显示设备上。
硬盘录像机和网络视频录像机则用于对视频信号进行录制、存储和回放，同时还具备一些智能分析功能，如移动侦测、报警联动等。
显示与存储设备是监控系统的“输出终端”，用于显示监控图像和存储视频数据。
监控系统的工作原理
监控系统的工作原理
监控系统是一种用于对特定区域或设备进行实时监测和录像的系统。
它主要由摄像头、视频信号传输系统、监控中心和存储设备等组成。
其工作原理如下：
1. 摄像头采集视频信号：摄像头通过感光器件将图像转化为电信号，并经过处理形成视频信号。
摄像头通常安装在需要监控的区域或设备附近。
2. 视频信号传输：视频信号通过网络或传输线路传输到监控中心。
传输方式可以采用有线或无线方式，以保证视频信号的稳定传输。
3. 视频信号处理与存储：监控中心接收到视频信号后，进行视频信号处理、编码、压缩等操作，将其转化为数字信号并存储起来。
存储设备可以是硬盘、服务器等，可以长时间保存大量的视频数据。
4. 实时监测和录像：监控中心通过显示屏实时显示摄像头所监测到的视频画面。
同时，系统还可以将视频信号进行录制，以便后续检查和回放。
5. 报警与追踪：监控系统可以设置各种报警规则，比如移动侦测、入侵检测等。
当监测到异常情况时，系统可以通过报警器、手机等方式提醒相关人员，并及时采取应对措施。
总结来说，监控系统通过摄像头采集视频信号，经过传输、处
理和存储，实现对特定区域或设备的实时监测和录像。
这样可以帮助用户及时获取所需的监控信息，提高安全性和管理效率。
scada结构组成
scada结构组成
SCADA（Supervisory Control And Data Acquisition）系统是一
种用来监测和控制工业过程的自动化系统。
它由以下几个组成部分构成：
1. 监控站（Master Station）：监控站是SCADA系统的核心部分，负责数据采集、处理和显示。
它可以是一个集中式的计算机或服务器，也可以是分布式的多台计算机。
2. 远程终端单元（RTU）：RTU是与监控站相连的控制设备，用于采集现场传感器的数据，并接收和执行来自监控站的控制指令。
通常，RTU位于现场，负责监测和控制实际物理过程。
3. 通信网络：SCADA系统使用通信网络将监控站与RTU连
接起来。
通信网络可以是有线网络，如以太网或串口通信，也可以是无线网络，如无线传感器网络或卫星通信。
4. 数据传输系统：用于将采集到的数据从RTU传输到监控站，并将控制指令从监控站传输到RTU。
数据传输系统可以采用
不同的协议和技术，如Modbus、DNP3、OPC等。
5. HMI（Human Machine Interface）：HMI是SCADA系统的
用户界面，用于显示和操作监控站采集到的数据，并向现场发送控制指令。
HMI可以是计算机上的软件应用程序，也可以
是触摸屏操作面板。
6. 数据存储和处理系统：用于存储和处理监控站采集到的数据。
数据存储和处理系统可以是本地的数据库，也可以是云端的云存储和计算服务。
以上是SCADA系统常见的组成部分，不同的SCADA系统可能会有一些额外的组件或功能，具体的结构和组成取决于具体的应用和要求。
监控系统组成
监控系统组成监控系统组成一、简介监控系统是指一种用来监视、控制和管理各种设备和资源的系统。
它可以通过各种传感器和设备收集数据，进行数据处理和分析，并提供实时的监控和报警功能。
本文档将详细介绍监控系统的组成。
二、监控设备1·视频监控设备：包括摄像头、摄像机、视频录像机等，用于实时监控和记录视频信息。
2·网络监控设备：包括交换机、路由器、防火墙等，用于网络流量的监控和管理。
3·网络摄像头：用于实时监控、远程观看和录像。
4·门禁系统：用于控制和监控人员进出特定区域的设备。
5·温湿度监测设备：用于监测环境中的温度和湿度，并提供报警功能。
三、数据存储和处理1·存储设备：包括硬盘、服务器等，用于存储监控系统采集的数据。
2·数据处理设备：包括监控主机、控制器等，用于对监控数据进行处理和分析。
四、监控中心监控中心是监控系统的核心部分，它负责监控设备的管理和控制，实时显示监控画面，并对监控数据进行处理和分析。
监控中心还可以通过互联网连接到远程终端，实现远程监控和管理。
五、报警系统监控系统通常配备报警设备，用于在检测到异常情况时发出警报。
报警设备可以包括声音报警器、灯光报警器、短信报警等。
六、远程监控远程监控是监控系统的一个重要功能，它可以通过互联网实现对监控设备的远程观看和管理。
用户可以通过方式、电脑等终端设备随时随地对监控系统进行操作和监控。
七、附件本文档涉及的附件包括系统组成图、设备配置表等，详见附件部分。
八、法律名词及注释1·监控：对特定对象、区域或者过程进行观察、记录和控制的行为。
2·数据隐私：个人或组织拥有的数据，涉及个人隐私或商业机密，需要受到保护。
3·远程监控：通过互联网实现对远程设备的监控和管理。
4·报警系统：用于在发生异常情况时发出警报的设备和系统。
监控系统由哪些设备组成
监控系统由哪些设备组成引言概述：监控系统是现代社会中不可或缺的一部分，它能够帮助人们监视和控制各种环境和活动。
这些系统通常由多个设备组成，以实时监测和记录各种参数和事件。
本文将详细介绍监控系统的组成，包括摄像头、传感器、录像机、服务器和监视器等设备。
通过对这些设备进行全面的分析，我们可以更好地理解监控系统的工作原理和功能。
正文内容：1.摄像头1.1高清摄像头：高清摄像头是监控系统中最常见的设备之一，它能够提供高质量的图像和视频。
1.2智能摄像头：智能摄像头可以进行人脸识别、行为分析等高级功能，提高系统的智能度和准确性。
1.3网络摄像头：网络摄像头通过互联网连接，可以实现远程监控和访问。
2.传感器2.1声音传感器：声音传感器可以监测周围环境的声音水平，并在达到预设阈值时触发警报。
2.2温湿度传感器：温湿度传感器可以实时监测环境中的温度和湿度变化，可以在温度或湿度超过设定值时发出警报。
2.3烟雾传感器：烟雾传感器可以检测到环境中的烟雾浓度变化，并触发喷淋系统或警报。
2.4压力传感器：压力传感器可以监测物体或设备的压力变化，用于检测入侵或异常情况。
3.录像机3.1数字录像机：数字录像机（DVR）可以接收和记录摄像头的图像和视频信号，提供高效的存储和回放功能。
3.2网络录像机：网络录像机（NVR）通过网络连接，可以实现远程访问和管理，方便监管和调阅。
3.3智能录像机：智能录像机能够对录像内容进行智能分析和识别，为系统提供更高级的功能和服务。
4.服务器4.1视频管理服务器：视频管理服务器负责接收、存储和管理监控系统的图像和视频数据，在多路监控摄像头间进行切换和管理。
4.2数据管理服务器：数据管理服务器负责汇总和存储监控系统中的传感器数据和其他系统数据，并进行分析和处理。
5.监视器5.1视频监视器：视频监视器用于显示摄像头传输的图像和视频，提供实时监视和观看。
5.2控制台监视器：控制台监视器用于显示和管理监控系统的各个设备，方便操作员进行控制和设置。
监控系统操作说明书 通用
监控系统操作说明书通用监控系统操作说明书一、简介监控系统是一种用于实时监测和控制特定环境或设备的工具。
本操作说明书将详细介绍如何正确使用监控系统，以确保系统正常运行并实现预期的监测和控制目标。
二、系统组成监控系统由以下几个主要部分组成：1. 监控摄像头：用于拍摄监控区域的图像，并将图像传输给监控中心。
2. 监控中心：用于接收、显示和处理监控图像，并可以通过其它设备进行操作控制。
3. 传输设备：用于传输图像和控制信号的设备，如网络设备、传输线路等。
4. 存储设备：用于保存监控图像和数据的设备，如硬盘、服务器等。
三、系统安装1. 安装摄像头：根据实际监控需求，确定摄像头安装位置，并将摄像头固定在合适的位置。
2. 连接传输设备：将摄像头与传输设备连接，并确保连接稳定可靠。
3. 安装监控中心：根据实际需要，选择合适的监控中心设备，并将其安装在指定位置。
4. 连接传输设备和监控中心：使用合适的传输线路连接传输设备和监控中心，确保信号传输正常无误。
5. 配置和调试：按照监控系统提供的说明书进行系统配置和调试，确保系统正常工作。
四、系统操作1. 启动监控系统：按照监控中心设备的说明书，启动监控系统，并确保电源供应正常。
2. 查看监控图像：在监控中心的界面上，选择要查看的监控图像，系统将显示实时的监控画面。
3. 录像功能：根据需要，可以启动录像功能，将监控画面实时录制并保存在存储设备上，以便后续查看。
4. 控制操作：根据实际需要，可以使用监控中心设备提供的控制功能，如云台控制、放大缩小、镜头调节等。
5. 报警处理：监控系统可以设置报警功能，当监控画面中出现异常情况时，系统将发出警告信号，操作人员需要及时处理报警信息。
6. 数据分析：监控系统还提供数据分析功能，操作人员可以根据需要对监控数据进行统计分析和报表生成。
五、系统维护1. 定期检查：定期检查监控系统的各个部件是否正常运行，包括摄像头、传输设备、存储设备等。
监控系统由哪几部分构成
监控系统由哪几部分构成对于监控系统，根据系统各部分功能的区别，我们一般将整个安防监控系统划分为七层，即表示层、控制层、处置层、传输层、执行层、支撑层、采集层。
由于设备集成化越来越高，对于部分系统而言，某些设备可能会同时以多个层的身份存在于监控系统中。
二控制层控制层是整个安防监控系统的核心，是监控系统科技水平的最明确体现。
通常控制方式有两种即模拟和数字。
模拟控制是相对早期的控制方式，其控制台通常由控制器或者模拟控制矩阵构成，适用于小型局部安防监控系统，这种控制方式费用比较低，故障率比较小。
但对于中大型安防监控系统而言，这种方式操作就显得复杂且没有价格优势了。
这时对我们来说更为明智的选择应该是数字控制。
数字控制是将工控计算机作为监控系统的控制核心，将复杂的模拟控制操作变为简单的鼠标点击操作，将巨大的模拟控制器堆叠缩小为一个工控计算机，将复杂而数量庞大的控制电缆变为一根串行电话线，将监控工作最简化。
将中远程监控变为事实、为Internet远程监控提供可能。
但数字控制也不是那么十全十美，控制主机的价格高昂、系统可能呈现全线解体的危机、控制较为滞后等等问题仍然存在四传输层传输层相当于安防监控系统的血管。
小型安防监控系统中，最常见的传输层设备是视频线、音频线，对于中远程监控系统而言，常使用的射频线、微波，对于远程监控而言，通常使用Internet这一廉价载体。
大多数人在数字安防监控上存在一个误区，认为控制层使用的数字控制的安防监控系统就是数字安防监控系统了其实不然。
纯数字安防监控系统的传输介质一定是网线或光纤。
信号从采集层出来时，就已经调制成数字信号了数字信号在目前已趋成熟的网络上跑，理论上是无衰减的这就保证远程监控图像的无损失显示，这是模拟传输无法比较的当然，高性能的回报也需要高成本的投入，这是纯数字安防监控系统无法普及最重要的原因之一。
六支撑层支撑层是用于对后端设备的支撑，维护和支撑采集层、执行层设备。
视频监控系统构成与设备介绍
视频监控系统构成与设备介绍引言随着科技的发展和社会安全意识的提高，视频监控系统在各个领域得到了广泛应用。
视频监控系统通过摄像机和其他设备采集和传输图像信息，可以实时监控和录制特定区域的情况。
本文将介绍视频监控系统的构成和常见设备。
构成要素视频监控系统由多个要素组成，包括硬件设备、软件平台和网络通信。
下面将依次介绍这些要素。
硬件设备硬件设备是视频监控系统的基础，主要包括摄像机、显示屏、录像设备和存储设备。
1.摄像机：摄像机是视频监控系统最重要的组成部分，用于采集监控区域的图像信息。
根据安装方式和摄像方式的不同，摄像机可以分为固定式摄像机、球型摄像机、云台摄像机等。
2.显示屏：显示屏用于实时显示监控区域的图像信息。
可以选择液晶显示屏、LED显示屏等不同类型的显示设备，根据监控需求和空间条件来决定显示屏的尺寸和分辨率。
3.录像设备：录像设备用于将摄像机采集到的图像信息进行录制和存储。
常见的录像设备包括硬盘录像机（DVR）和网络视频录像机（NVR）等，可以通过设定录制时间、录制模式和存储介质等来满足特定的监控需求。
4.存储设备：存储设备用于存储大量的监控图像信息。
可以选择硬盘、网络存储设备（NAS）等不同类型的存储设备，根据监控需求和存储空间的要求来选择适合的存储设备。
软件平台软件平台是视频监控系统的核心，用于管理和处理摄像机采集到的图像信息。
软件平台可以分为监控管理软件、图像分析软件和远程管理软件等。
1.监控管理软件：监控管理软件用于对视频监控系统中的所有设备进行管理和控制。
可以通过监控管理软件对摄像机进行配置、录像设备进行录制计划和存储设备进行存储管理等。
2.图像分析软件：图像分析软件用于对视频图像进行特定目标的分析和识别。
常见的图像分析软件功能包括人脸识别、车牌识别、行为分析等，可以提供更加智能化和便捷的监控服务。
3.远程管理软件：远程管理软件用于远程访问和管理视频监控系统。
用户可以通过远程管理软件实时查看监控图像、远程控制摄像机和进行录像回放等操作，方便实现对监控的实时监控和远程管理。
监控系统的组成结构
监控系统的组成结构典型的闭路监控系统主要由摄像机部分、传输部分、控制与记录部分以及显示部分四大块组成。
方法/步骤一〃摄像部分是电视监控系统的前沿部分〃是整个系统的“眼睛”。
1 在被监视场所面积较大时〃在摄像机上加装变焦距镜头〃使摄像机所能观察的距离更远、更清楚；还可把摄像机安装在电动云台上〃可以使云台带动摄像机进行水平和垂直方向的转动〃从而使摄像机能覆盖的角度更大。
2 在某些情况下〃特别是在室外应用的情况下〃为了防尘、防雨、抗高低温、抗腐蚀等〃对摄像机及其镜头还应加装专门的防护罩〃甚至对云台也要有相应的防护措施。
二〃传输部分就是系统的图像信号通路。
1一般来说〃传输部分单指的是传输图像、声音信号。
同时〃由于需要有控制中心通过控制台对摄像机、镜头、云台等进行控制〃因而在传输系统中还包含有控制信号的传输。
2 在传输方式上〃近距离一般采用视频线传输〃不超过一两公里的距离一般采用双绞线传输〃更远的距离则可采用光纤传输。
对于远距离传输〃还需配备视频信号放大、图像信号的较正与补偿设备。
三〃控制与记录部分负责对摄像机及其辅助部件（如镜头、云台）的控制〃并对图像、声音信号的进行记录。
目前硬盘录像机的技术发展得较完善〃它不但可以记录图像和声音〃而且还包含了画面分割切换、云台镜头控制等功能〃基本上取代了以往使用的画面切换器、画面分割器、云台控制器、镜头控制器等产品。
如果客户要求能对云台、镜头（特别是高速球）进行非常方便的控制〃则可以加配控制键盘。
四〃显示部分一般由几台或多台监视器组成。
在摄像机数量不是很多〃要求不是很高的情况下〃一般直接将监视器接在硬盘录像机上即可。
如果摄像机数量很多〃并要求多台监视器对画面进行复杂的切换显示〃则须配备“矩阵”来实现。
监控系统百问百答
安防监控系统百问百答题1、监控系统是怎么构成的？答：从整体来看，一套完整的监控系统由前端设备和后端设备两大部分构成。
前端设备主要功能是对影像信号的采集，包括摄像机、云台、防护罩等设备；后端设备主要功能是对影像信号进行传输、转换、保存，包括控制台、放大器、监视器等设备。
其中后端设备可进一步分为中心控制设备和分控制设备。
2、监控系统各组成部分的具体设备及功能有哪些？答：以常见的闭路电视监控系统为例，具体来说，它包括摄像机部分、传输部分、控制部分以及显示和记录部分四部分设备。
（1）摄像机部分：将监视内容变成图像，形成监控系统的原始信号源；包括摄像机、云台、手动或电动镜头、防护罩等设备，有时还有Microphone、监听器、报警探测器；（2）传输部分：是系统的图像信号及控制信号的传输通路，有的还包括声音信号的传输；通常使用电缆、光纤及微波等多种方式来实现信号传输；（3）控制部分：对视频信号进行放大与分配，对图像信号进行校正、补偿、切换、记录，对摄像机及其辅助部件进行控制等；主要由总控制台组成，有的还有副控制台；（4）显示和记录部分：将传输的图像进行显示和记录，并根据需要可进行回放查询；主要由多台监视器及录像机组成。
3. 衡量摄象机性能的主要技术指标是什么？答：a.清晰度b.灵敏度c.信噪比d.输出信号的幅度4.根据应用场合，镜头的种类大致可分为哪些类型？分别应用在哪些场合？答：(1)广角镜头：视角在90度以上，一般用于电梯轿箱内、大厅等小视距大视角场所；(2)标准镜头：视角在30度左右，一般用于走道及小区周界等场所；(3)长焦镜头：视角在20度以内，焦距的范围从几十毫米到上百毫米，用于远距离监视；(4) 变焦镜头：镜头的焦距范围可变，可从广角变到长焦，用于景深大，视角范围广的区域；(5)针孔镜头：用于隐蔽监控。
5. CCD靶面有哪规格？具体规格尺寸是多少？答：1）1英寸、2/3英寸、1/2寸、1/3英寸、1/4英寸2）1英寸——靶面尺寸为宽12.7mm*高9.6mm，对角线16mm。
监控系统组成
如系统故障，运行的软件故障，内存，CPU，CPU风 扇等都可以造成死机。嵌入式死机情况相对较少，主 要有视频信号与主机不兼容，BIOS版本问题，硬盘 问题等。主机死机故障维护需要有一定IT专业知识的 人员比较适宜。 下面是根据实际中故障率高的部件检修流程。 13、主机常重启 主机常重启与主机死机的情况很相似，大部分可参照， 重点应检查软件设置，内存，硬盘等。与主机死机故 障一样，此项最好有IT技术的人员操作进行。 14、回放显示无记录,有记录无法回放
1、单个画面无图像 单个画面无图像,这样的故障大多出现在独立工作的部位， 具体检查方法用一条两头都做好BNC头的视频线，一端 接在监视器上，另一端接在需要检查的部位（后面内容 检修都可用此法）。 2、整机无图像 整机无图像故障大多出在公共部分，如分配器，前端整 体无供电等。检修主要放在公共部分，前端摄像机集体 损坏的可能性是比较小的，检修流程如下 3、主机上有图像,切换器输出无图像 出现此类故障可肯定前端摄像机及传输的光端机工作正 常，检修重点应在分配器及切换器这一段。流程如下
4、摄像机有图像,但是无法进行控制旋转变焦等动作 此种情况大多发生在控制设备与快球摄像机地址码及 波特率设置异常，控制线路不通，线路正负极性接反 等情况，常见的故障检修流程如下 5、主机上显示图像与切换器输出的图像显示位置号 不对应 此问题可肯定各设备工作正常，是由于跳线接线没有 对应好,重点检查跳线的线序可解决此类问题 6、某个画面无图像,摄像机电源灯闪烁 此类故障可确定是摄像机及电源故障，采用更换法测 试较好（可把其它好的电源与摄像机拆来测试）
矩阵结构的监控系统，可以集中控制所有的 视频信号的切换，操作，控制等，使大型的系统 变得简单，操作方便。主要由前端摄像机信号， 光端机传输，到视频分配器，一路送往矩阵，一 路送往录像机存储，回放录像可由KVM切换器集 中控制操作。
视频监控系统由哪几部分组成
随着人们安全意识的提高，许多公司和家庭为了保护自身和房屋财产等的安全，都安装了视频监控系统。
那么视频监控系统是由哪几部分组成的呢?下边我们一起来了解一下吧。
视频监控系统是由前端采集、传输、控制、显示及记录五个部分组成。
1、前端采集部分前端采集部分多由一台或多台摄像机及红外灯、声音采集设备、防护罩等组成，主要是为了采集画面、声音、报警信息和状态信息。
摄像机录制了画面之后，传输到监控系统中，并可以实现镜头的拉近、推远、变焦控制等，解码器作为控制镜头和云台的重要设备，可以在监控台通过电脑来控制镜头的移动。
2、传输部分视频监控系统中的传输过程是指利用光纤、双绞线、无线网络等传输、控制指令、状态信息。
传输部分根据输送的类型不同，分为数字信号和模拟信号。
这两种信号系统的成本、传输性能等不太相同，大家可以根据自己的需要进行选择和组合。
3、控制部分控制部分是视频监控系统的最重要的部分，它可以控制视频、音频信号的显示切换、整个系统资源的分配，镜头的推拉、控制云台、切换各个通信接口、控制监视器、配套电源等设备。
在现代的新型数字化系统中，监控系统与计算机最新技术相互结合，控制部分拥有了更为强大的功能，可以设置管理权限、控制区域、掌控网络、带宽控制等，成为了更为强大的安保系统。
4、显示部分显示部分主要负责将得到的视频、音频信号在终端设备输出。
终端显示设备经过了几个时代的更新，从很早的监视器、液晶监视器到投影仪、现在的LCD 拼接屏等。
5、记录部分这部分主要保证图像等数据最终被完好的存储于归档。
记录部分采用的设备包括硬盘录像机、网络硬盘录像机和网络存储等，小型监控系统与大中型监控系统采用的设备各有不同。
以上就是有关视频监控系统组成的一些相关介绍，希望对您进一步的认识了解有所帮助。
监控系统维保申请报告
一、报告概述尊敬的领导：为了确保我公司监控系统正常运行，保障公司安全，根据国家相关法律法规和公司内部管理规定，现就监控系统维保事宜提出申请。
以下为监控系统维保申请报告，请领导审阅。
二、监控系统概况1. 系统组成我公司监控系统由以下几部分组成：（1）监控中心：包括监控主机、存储设备、显示设备等。
（2）前端设备：包括摄像机、解码器、报警器等。
（3）传输线路：包括光纤、网线、同轴电缆等。
（4）软件系统：包括监控软件、报警软件、录像软件等。
2. 系统功能（1）实时监控：对公司重要区域进行实时监控，确保安全。
（2）录像存储：对监控画面进行录像存储，便于事后查看。
（3）报警联动：当发生异常情况时，及时报警并联动相关设备。
（4）远程访问：可通过网络远程查看监控画面。
三、监控系统现状1. 设备运行状况目前，监控系统设备运行状况良好，但仍存在以下问题：（1）部分摄像机图像模糊，影响监控效果。
（2）部分传输线路老化，存在安全隐患。
（3）软件系统存在部分漏洞，存在数据泄露风险。
2. 系统维护情况（1）日常维护：由我公司内部人员进行日常维护，包括设备检查、线路检查、软件更新等。
（2）定期巡检：每月进行一次系统巡检，确保系统正常运行。
四、维保申请内容1. 维保范围（1）前端设备：对摄像机、解码器、报警器等设备进行检修、维护。
（2）传输线路：对光纤、网线、同轴电缆等传输线路进行检查、更换。
（3）软件系统：对监控软件、报警软件、录像软件等进行更新、修复漏洞。
2. 维保时间（1）现场勘查：自报告批准之日起，3个工作日内完成现场勘查。
（2）维保实施：自勘查完毕之日起，10个工作日内完成设备检修、维护、软件更新等工作。
3. 维保费用根据国家相关规定和实际情况，本次维保费用预算为人民币XX万元。
五、维保保障措施1. 建立维保档案，详细记录维保过程和结果。
2. 设立维保服务热线，及时解决维保过程中出现的问题。
3. 对维保过程进行监督，确保维保质量。
监控系统有哪些部分组成(二)
引言：概述：监控系统的组成可以分为硬件和软件两个部分。
硬件部分包括摄像头、传感器、网络设备和数据存储设备等；而软件部分包括监控控制中心、数据处理和分析软件等。
这些部件通过互联网或局域网相互连接和协作，提供全面的监控功能。
正文：1.摄像头1.1高清摄像头：高清摄像头是现代监控系统中最常见的组件之一，它能够提供清晰的图像和视频。
高清摄像头能够捕获高质量的图像，并支持远程监控和录像功能。
1.2网络摄像头：网络摄像头是通过网络连接进行数据传输的一种摄像头。
它采用IP地质进行通信，并能够实现远程监控和视频存储。
2.传感器2.1温湿度传感器：温湿度传感器是监控系统中的重要组件之一，它能够检测环境的温度和湿度变化，并将数据传输给监控控制中心，以便及时采取必要的措施。
2.2烟雾传感器：烟雾传感器可以检测烟雾浓度及时发出警报，帮助防范火灾等危险情况。
2.3门禁传感器：门禁传感器是监控系统用于控制出入口的重要组成部分，它能够检测人员进出门禁区域，并记录相关的信息。
3.网络设备3.1路由器：路由器是监控系统中连接不同设备的核心设备，它能够将数据包传输到目标设备。
3.2交换机：交换机用于连接多个设备，并实现设备之间的通信。
它能够提供高速的数据传输，并保证数据的安全性和稳定性。
4.数据存储设备4.1硬盘录像机：硬盘录像机是监控系统中用于存储摄像头捕获视频的设备。
它能够记录和保存大量的视频数据，并支持远程回放和检索功能。
4.2服务器：监控系统中的服务器主要用于存储和处理监控数据，它能够提供高效的数据存储和处理能力，并支持数据备份和恢复功能。
5.监控控制中心5.1图形界面：监控控制中心通常有一个直观的图形界面，用于显示摄像头的实时图像、报警信息和其他监控数据。
5.2数据处理和分析软件：监控控制中心的数据处理和分析软件能够对传感器、摄像头等收集的数据进行处理和分析，提供实时警报和报告。
总结：一个完整的监控系统包括摄像头、传感器、网络设备、数据存储设备和监控控制中心等多个部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
监控系统由哪几部分组成
第1 前端部分
前端完成模拟视频的拍摄，探测器报警信号的产生，云台、防护罩的控制，报警输出等功能。
主要包括摄像头、电动变焦镜头、室外红外对射探测器、双监探测器、温湿度传感器、云台、防护罩、解码器、警灯、警笛等设备(设备使用情况根据用户的实际需求配置)。
摄像头通过内置CCD及辅助电路将现场情况拍摄成为模拟视频电信号，经同轴电缆传输。
电动变焦镜头将拍摄场景拉近、推远，并实现光圈、调焦等光学调整。
温、湿度传感器可探测环境内温度、湿度，从而保证内部良好的物理环境。
第2 传输部分
这里介绍的传输部分主要由同轴电缆组成。
传输部分要求在前端摄像机摄录的图像进行实时传输，同时要求传输具有损耗小，可靠的传输质量，图像在录像控制中心能够清晰还原显示。
第3 控制部分
该部分是安防监控系统的核心，它完成模拟视频监视信号的数字采集、MPEG-1压缩、监控数据记录和检索、硬盘录像等功能。
它的核心单元是采集、压缩单元，它的通道可靠性、运算处理能力、录像检索的便利性直接影响到整个系统的性能。
控制部分是实现报警和录像记录进行联动的关键部分。
第4 电视墙显示部分
该部分完成在系统显示器或监视器屏幕上的实时监视信号显示和录像内容的回放及检索。
系统支持多画面回放，所有通道同时录像，系统报警屏幕、声音提示等功能。
它既兼容了传统电视监视墙一览无余的监控功能，又大大降低了值守人员的工作强度且提高了安全防卫的可靠性。
终端显示部分实际上还完成了另外一项重要工作——控制。
这种控制包括摄像机云台、镜头控制，报警控制，报警通知，自动、手动设防，防盗照明控制等功能，用户的工作只需要在系统桌面点击鼠标操作即可。
第五、防盗报警部分
在内围的在重要出入口、楼梯口安装主动式红外探头，进行布防，在监控中心值班室(监控室)安装报警主机，一旦某处有人越入，探头即自动感应，触发报警，主机显示报警部位，同时联动相应的探照灯和摄像机，并在主机上自动切换成报警摄像画面，报警中心监控用计算机弹出电子地图并作报警记录，提示值班人员处理，大大加强了保安力度。
第6 系统供电部分
电源的供给对于保证整个闭路监控报警系统的正常运转起到至关重要的作用，一旦电源受破坏即会导致整个系统处于瘫痪状态。
系统的供电可以采用集中供电和分散供电两部分，用户可以根据实际的需要进
枪式摄像机型号
主要规格/特殊功能：
产品规格：
型号：DK-C420、DK-C450、DK-C480、DK-C540、DK-HC480、DK-B480、DK-B600
分辩率：420TVL、450TVL、480TVL、540TVL、480TVL、480TVL、600TVL
电子快门：1/50-100,000sec、1/50-200,000sec、1/60-100,000sec
成像组件：1/3"SHARP CCD、1/3"SONY CCD、1/2"SONY CCD、1/3"SONY CCD
电源：12V/DC或AC 24V
灵敏度：0.2Lux或可选、0.002、0.08、0.01Lux或可选
信噪比：≥48dB、≥50dB、≥52dB、≥48dB
增益控制：AGC
白平衡：ATW
逆光补偿：ON/OFF
伽玛校正系数：0.45
SYNC System：INTERNAL SYNC
最大光圈比例：1:1.3~2.0
彩色转黑白：可选、黑白
视频输出：75Ω/BNC
镜头接口：C/CS
功耗：110mA、130mA、180mA、200mA、220mA、130mA、160mA
数字降噪：NO、NO、INTERNAL、OFF
移动侦测：NO、NO、OFF
温度：
工作温度：-10°C~50°C
库存温度：-20°C~60°C
尺寸：外观因形而异，尺寸大小不等
重量：外观因形而异，质量大小不等
枪式摄像机镜头大小
枪式摄像机在监控系统中是一种常见的监控设备，但枪式摄像机不般都不带镜头的，使用在使用枪式摄像机的时候对今天的选用也是一个很重要的步骤，下面就对几种不同的镜头做一些介绍，可以根据自己监控的环境去选择。
• 1 焦距：焦距的大小决定着视场角的大小，焦距数值小，视场角大，所观察的范围也大，但距离远的物体分辨不很清楚；焦距数值大，视场角小，观察范围小，只要焦距选择合适，即便距离很远的物体也可以看得清清楚楚。
由于焦距和视场角是一一对应的，一个确定的焦距就意味着一个确定的视场角，所以在选择镜头焦距时，应该充分考虑是观测细节重要，还是有一个大的观测范围重要，如果要看细节，就选择长焦距镜头；如果看近距离大场面，就选择小焦距的广角镜头。
• 2 光阑系数：即光通量，枪式摄像机用F 表示，以镜头焦距f 和通光孔径D 的比值来衡量。
每个镜头上都标有最大F 值，例如6mm/F1.4 代表最大孔径为4.29 毫米。
光通量与F 值的平方成反比关系，F 值越小，光通量越大。
镜头上光圈指数序列的标值为 1.4 ，2 ，2.8 ，4 ，5.6 ，8 ，11 ，16 ，22 等，其规律是前一个标值时的曝光量正好是后一个标值对应曝光量的 2 倍。
也就是说镜头的通光孔径分别是1/1.4 ，1/2 ，1/2.8 ，1/4 ，1/5.6 ，1/8 ，1/11 ，1/16 ，1/22 ，前一数值是后一数值的根号2 倍，因此光圈指数越小，则通光孔径越大，成像靶面上的照度也就越大。
另外镜头的光圈还有手动（MANUAL
IRIS ）和自动光圈（AUTO IRIS ）之分。
配合摄像头使用，手动光圈适合亮度变化不大的场合，它的进光量通过镜头上的光圈环调节，一次性调整合适为止。
自动光圈镜头会随着光线的变化而自动调整，用于室外、入口等光线变化大且频繁的场合。
• 3自动光圈镜头：自动光圈镜头目前分为两类：一类称为视频（VIDEO ）驱动型，镜头本身包含放大器电路，用以将枪式摄像机传来的视频幅度信号转换成对光圈马达的控制。
另一类称为直流（DC ）驱动型，利用摄像头上的直流电压来直接控制光圈。
这种镜头只包含电流计式光圈马达，要求摄像头内有放大器电路。
对于各类自动光圈镜头，通常还有两项可调整旋钮，一是ALC 调节（测光调节），有以峰值测光和根据目标发光条件平均测光两种选择，一般取平均测光档；另一个是LEVEL 调节（灵敏度），可将输出图像变得明亮或者暗淡。
• 4变倍镜头：变倍镜头分为手动（MANUAL ZOOM LENS ）和电动（AUTO ZOOM LENS ）两种，手动变倍镜头一般用于科研项目而不用在闭路监视系统中。
在监控很大的场面时，枪式摄像机通常要配合电动镜头和云台使用。
电动镜头的好处是变焦范围大，既可以看大范围的情况，也可以聚焦某个细节，再加上云台可以上下左右的转动，可视范围就非常大了。
电动镜头有6 倍、10 倍、15 倍、20 倍等多种倍率，如果再知道基准焦距，就可以确定镜头焦距的可变范围。
例如一个 6 倍电动镜头，基准焦距为8.5 毫米，那么其变焦范围就是8.5 到51 毫米连续可调，视场角为31.3 到 5.5 度。
电动镜头的控制电压一般是直流8V~16V ，最大电流为30 毫安。
所以在选控制器时，要充分考虑传输线缆长度，如果距离太远，线路产生的电压下降会导致镜头无法控制，必须提高输入控制电压或更换视频矩阵主机配合解码器控制。
