2020年中考物理专题训练家庭电路
中考物理综合题专练∶家庭电路故障的分析问题及答案

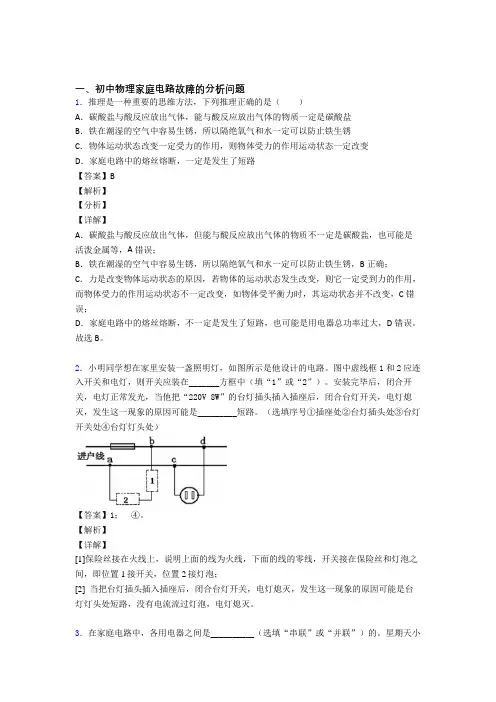

一、初中物理家庭电路故障的分析问题1．推理是一种重要的思维方法，下列推理正确的是（）A．碳酸盐与酸反应放出气体，能与酸反应放出气体的物质一定是碳酸盐B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈C．物体运动状态改变一定受力的作用，则物体受力的作用运动状态一定改变D．家庭电路中的熔丝熔断，一定是发生了短路【答案】B【解析】【分析】【详解】A．碳酸盐与酸反应放出气体，但能与酸反应放出气体的物质不一定是碳酸盐，也可能是活泼金属等，A错误；B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈，B正确；C．力是改变物体运动状态的原因，若物体的运动状态发生改变，则它一定受到力的作用，而物体受力的作用运动状态不一定改变，如物体受平衡力时，其运动状态并不改变，C错误；D．家庭电路中的熔丝熔断，不一定是发生了短路，也可能是用电器总功率过大，D错误。
故选B。
2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。
（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。
【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
3．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。
星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。
2020年中考物理专题家庭电路与安全用电测试题有答案

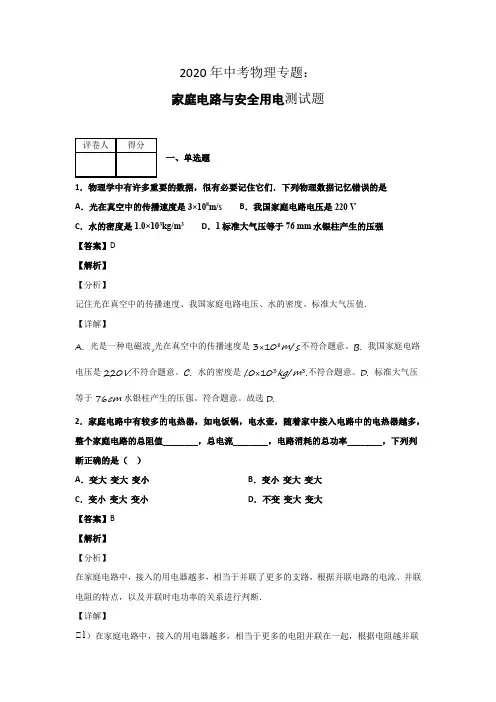

2020年中考物理专题：家庭电路与安全用电测试题一、单选题1．物理学中有许多重要的数据，很有必要记住它们．下列物理数据记忆错误的是A．光在真空中的传播速度是3×108m/s B．我国家庭电路电压是220 VC．水的密度是1.0×103kg/m3D．1标准大气压等于76 mm水银柱产生的压强【答案】D【解析】【分析】记住光在真空中的传播速度、我国家庭电路电压、水的密度、标准大气压值．【详解】A. 光是一种电磁波,光在真空中的传播速度是3×108m/s.不符合题意。
B. 我国家庭电路电压是220V.不符合题意。
C. 水的密度是l.0×103kg/m3.不符合题意。
D. 标准大气压等于76cm水银柱产生的压强。
符合题意。
故选D.2．家庭电路中有较多的电热器，如电饭锅，电水壶，随着家中接入电路中的电热器越多，整个家庭电路的总阻值________，总电流________，电路消耗的总功率________，下列判断正确的是（）A．变大变大变小B．变小变大变大C．变小变大变小D．不变变大变大【答案】B【解析】【分析】在家庭电路中，接入的用电器越多，相当于并联了更多的支路，根据并联电路的电流、并联电阻的特点，以及并联时电功率的关系进行判断．【详解】（1）在家庭电路中，接入的用电器越多，相当于更多的电阻并联在一起，根据电阻越并联越小可知，电路中的总电阻变小；（2）在家庭电路中，接入的用电器越多，相当于并联了更多的支路，根据并联电路的总电流等于各支路电流之和，电路中的总电流会变大；可知，电压（3）在家庭电路中，接入的用电器越多，相当于并联了更多的支路，由P UI不变，电流变大，总功率变大．故选B（【点睛】本题以家庭电路中接入用电器增多为背景，考查了这一变化对电路中电流、电压、电阻、电功率的影响，是我们必须搞清的关系，有一定综合性，是一道好题．3．在一个寒冷的冬天，小明家来了许多客人，当他刚把第二个电烤炉接入电路中时，家里所有的灯突然熄灭，电烤炉也不发热，检查后发现保险丝断了．导致保险丝烧断的原因可能是A．电路中用电器的总功率过大B．第二个电烤炉的电阻丝烧断了C．灯泡的灯丝烧断了D．开关接触不良【答案】A【解析】【详解】A、由于电烤炉的电功率较大，当把第二个电烤炉接入电路中时，电路中的电流过大，保险丝迅速发热熔断，避免损坏电路．故A正确；B. 若第二个电烤炉的电阻丝烧断了，不会增大电路的总功率，也不会短路，故B错误；C. 灯泡的灯丝烧断了，是断路状态，不会增大电路的总功率，也不会短路，故C错误；D. 开关接触不良，相当开断路，不会增大电路的总功率，也不会短路，故D错误．故选A．【点睛】重点是家庭电路电流过大的原因，牢记原因之一是短路，电流很大，熔丝会迅速熔断，二是电功率过大，熔丝也会熔断．4．家庭电路中熔丝熔断的原因，不可能的是A．开关短路了B．电路中使用了较大功率的用电器C．插座中两条线相碰了D．灯头的两接线相碰了【答案】A【解析】【分析】家庭电路中电流过大，会引起家庭电路中保险丝熔断，而电流过大的原因是短路和总功率过大，据此即可解答。
2020中考复习 物理知识点专项练习——专题五十九：生活用电(解析版)
2020中考复习物理知识点专项练习——专题五十九：生活用电考点一：家庭电路1.家庭电路的连接中，插座与灯泡是__________（选填“串联”或“并联”）的；保险丝是串联在______（选填“火线”或“零线”）上的．2.对人体来说，安全电压一般不高于______V．在家庭电路中，通常用_____判断火线和零线，用__________测量电路消耗的电能．3.在家庭电路中，客厅插座与卧室电灯是联的，在安装带有金属外壳的家用电器时，为了安全用，电家用电器的金属外壳应．4.如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则( )A. 电热水壶所在电路的b、c间断路B. 插座的接地线断路C. 电路的c、d间导线断路D. 电路的a、b间导线断路5.家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（）A. 可能是这个插座的火线和零线原来就相接触形成了短路B. 可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态C. 可能是插头插入这个插座时，导致火线和零线相接触形成了短路D. 可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸6.在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后顺序正确的是( )A. 电能表、保险装置、总开关B. 电能表、总开关、保险装置C. 保险装置、电能表、总开关D. 总开关、电能表、保险装置7.把图电路元件接入照明电路中，且符合安全用电原则．（要求保险盒与三孔插座相连）8.如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定的三孔插座.请把电路连接完整.9.工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况电，如图所示．当闸刀开关S闭合后，再分别依次闭合开关S1、S2、S3（每次只能闭合其中之一）时，可能出现三种情况，完成下列三种情况的判断（选填“短路”、“断路”或“正常”）：(1)L0正常发光，说明该支路_________(2)L0不发光，说明该支路___________(3)L0发光但呈暗红色，说明该支路_________考点二：家庭电路电流过大的原因1.家庭电路中控制照明灯的开关应接在线上．1kW•h的电能可供一只“220V 5W”的节能灯正常发光 h．2.电焊利用电流的热效应将焊条熔化，从而使金属部件连接在一起，某电焊机输出电压40V，输出功率2000W．各种橡胶绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如表．从安全角度考虑．应选择________（填写导线规格）作为电焊机的输出导线．3.家庭电路中，熔断器是在电路超负荷运行或发生__________（短路/断路）时起保护作用的装置．小红家的电能表2月底的示数为，3月底的示数为，则她家3月份消耗的电能为__________kW·h．4.家庭电路中空气开关的作用是_____________．当电路中_______________时会引起空气开关跳闸．5.炎炎夏日，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，其原因是___，请写出一条安全用电的注意事项_____________________．6. 在“测量小灯泡的电功率“的实验中，电源电压为3V，灯泡额定电压为2.5V．（1）请根据图甲，将图乙所示的实物电路用笔画线连接完整；（2）在连接电路时，开关应，滑动变阻器的滑片P应置于端（选填“A”或“B”）；（3）移动滑片P，当电压表的示数为1.5V时，电流表的示数如图丙所示，其示数为 A，小灯泡此时的电功率为 W．要测量小灯泡的额定功率，需将滑片P向端移动（选填“A”或“B”）直到电压表的示数为2.5V；（4）实验中，小灯泡突然熄火，电流表示数为零，电压表示数变大，电路中的故障可能是．7.（1）把“220V 1100W”的电暖气插入插座，在额定电压下工作：①流过电暖气的电流多大？②电暖气的电阻多大？③电暖气多少小时消耗2.2kW·h的电能？④电暖气通过导线连到电路，为什么电暖气工作时放出大量热，而与其连接的导线却几乎不发热？（2）该插线板允许通过最大电流为10A，通过计算分析，插线板能否让“220V 750W”电吹风与上述电暖气同时工作？8.小明家的电饭锅如图甲所示，额定电压为220 V , “煮饭”时额定功率为1 210 W ，简化电路如图乙所示，S 1为温控开关，发热电阻R 1与R 2的阻值不随温度变化，电阻R 2在“保温”状态与“煮饭”状态时的功率之比为1: 16.(1)正常“煮饭”状态，通过电饭锅的电流为多少安? (2)电阻R 1的阻值为多少欧?(3)某天傍晚，小明关闭家里其他用电器，只让“保温”状态的电饭锅工作，发现自家电能表(如图丙所示)指示灯每闪烁4次所用的时间为48s ，则实际电压为多少伏?考点三：安全用电1.如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中A 、B 两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用．当家电维修人员在图中C处不慎触电时，漏电保护器________填（“会”或“不会”）切断电路．若人体电阻为10k Ω，触电时通过人体的电流为_______μA ．2.如图描述的是生活中有关安全的两个情景，请分别写出它们涉及的物理知识．甲：________________________________________________________________________；乙：________________________________________________________________________.3. 下列做法不符合安全用电原则的是A. 用电器的金属外壳应接地B. 检查维修家用电器时，应将电源断开C. 为防止家庭电路中的熔丝频繁烧断，可用铜丝代替熔丝D. 使用测电笔时，手要接触测电笔尾部的金属电极4.学习了安全用电知识后，你认为下列说法中正确的是A. 使用试电笔时手要接触笔尾金属体B. 在高压线下钓鱼C. 高大建筑物上安装避雷针D. 发现有人触电应先断开电源5.生命可贵、安全第一！在如图所示的各种情况下，人体不会触电的( )6.下列做法符合节能或安全用电要求的是A. 高压输电线下放风筝B. 夏天用空调时，始终把温度调到最低C. 空气开关跳闸后，不排出故障就直接合上D. 发现有人触电，不能用手直接去拉触电者身体7.下列图中符合安全用电与保护原则的是A. 在落地高压线附近行走B. 多个大功率用电器同时使用一个插座C. 开关接零线D. 电水壶接三孔插座2020中考复习物理知识点专项练习——专题五十九：生活用电参考答案考点一：家庭电路1.家庭电路的连接中，插座与灯泡是__________（选填“串联”或“并联”）的；保险丝是串联在______（选填“火线”或“零线”）上的．【答案】 (1). 并联 (2). 火线【解析】家庭电路电压是220V，家用电器的额定电压也是220V，各家用电器之间是并联时，各家用电器都正常工作，并且互不影响．为了安全起见，保险丝需要串联在火线上．当电路中电流过大时，保险丝熔断，断开火线，可防止人触电．2.对人体来说，安全电压一般不高于______V．在家庭电路中，通常用_____判断火线和零线，用__________测量电路消耗的电能．【答案】 (1). 36 (2). 测电笔 (3). 电能表【解析】通常，对人体来说，安全电压一般不高于36V，用测电笔可以判断火线和零线．电路中的电能表测量电路中消耗的电能．3.在家庭电路中，客厅插座与卧室电灯是联的，在安装带有金属外壳的家用电器时，为了安全用，电家用电器的金属外壳应．【答案】并，接地【解析】在家庭电路中，为了保证用电器正常工作，家用电器通常都是并联的，故客厅插座与卧室电灯是并联的；在安装带有金属外壳的家用电器时，为了安全用，电家用电器的金属外壳应接地，是为了防止火线绝缘层破损与金属外壳相连造成人接触外壳产生触电．4.如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则( )A. 电热水壶所在电路的b、c间断路B. 插座的接地线断路C. 电路的c、d间导线断路D. 电路的a、b间导线断路【答案】C【解析】电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线有电，而零线开路了，且是在c、d之间开路，故C正确；故应选C．5.家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（）A. 可能是这个插座的火线和零线原来就相接触形成了短路B. 可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态C. 可能是插头插入这个插座时，导致火线和零线相接触形成了短路D. 可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸【答案】C【解析】A．如果插座的火线和零线原来就短路，那么在没有插入手机充电器之前，电路就已经出现了短路，室内用电器不会正常工作，所以选项A不正确；B．若是用电器的插头与插座断路状态，则用电器不工作，不会影响室内其它用电器，所以选项B不正确；C．若是插头插入这个插座时，导致火线和零线相接触形成了短路，室内所有的用电器全部停止了工作，若不及时断电会发生火灾，所以选项C正确；D．手机充电器的功率很小，使用后不会导致干路中总电流过大，保险开关跳闸，所以选项D不正确．6.在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后顺序正确的是( )A. 电能表、保险装置、总开关B. 电能表、总开关、保险装置C. 保险装置、电能表、总开关D. 总开关、电能表、保险装置【答案】B【解析】在家庭电路组成部分中，其先后次序一般是：从进户线、电能表、总开关、保险装置、用电器等等．故本题符合题意的正确选项是B．7.把图电路元件接入照明电路中，且符合安全用电原则．（要求保险盒与三孔插座相连）【答案】如下图所示【解析】在家庭电路连接时，开关应与用电器串联，并且要接在火线的一端；插座应一端接火线，一端接零线，对于三孔的，中间的孔是接地线的；保险丝应接在火线上．8.如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定的三孔插座.请把电路连接完整.【答案】【解析】家庭电路中的各个用电器是并联连接的，所以，此电路中的两盏吊灯L1和L2并联，开关则应接在干路上同时控制两盏灯泡，且开关应先接在火线上；安装三孔插座时，应上孔接地线，左孔接零线，右孔接火线，故电路如图：9.工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况电，如图所示．当闸刀开关S闭合后，再分别依次闭合开关S1、S2、S3（每次只能闭合其中之一）时，可能出现三种情况，完成下列三种情况的判断（选填“短路”、“断路”或“正常”）：(1)L0正常发光，说明该支路_________(2)L0不发光，说明该支路___________(3)L0发光但呈暗红色，说明该支路_________【答案】 (1). 短路 (2). 断路 (3). 正常【解析】（1）[1]“校验灯”恰能正常发光，说明该支路短路，仅有“校验灯”连成完整的回路，使其正常发光；（2）[2]“校验灯”不发光，说明支路发生断路，干路中的“校验灯”也不亮；（3）[3]“校验灯”发光不正常（暗红色），说明该支路工作正常，该支路和“校验灯”组成串联，串联分压，使“校验灯”电压达不到220V，发光不亮，为暗红色；考点二：家庭电路电流过大的原因1.家庭电路中控制照明灯的开关应接在 线上．1kW •h 的电能可供一只“220V 5W ”的节能灯正常发光 h ．【答案】火；200【解析】家庭电路中开关和开关控制的用电器之间是串联的，开关必须与火线相连，当开关断开后，用电器与火线断开可保证用电安全；已知节能灯的额定电压和额定功率以及提供的电能，故节能灯正常发光的时间为：1?2000.005W KW h t h P KW===（要注意统一单位，如果功率的单位是KW ，电能的单位用KW •h ，时间的单位才是h ，如果功率的单位是W ，电能的单位是J ，时间的单位就是s ）2.电焊利用电流的热效应将焊条熔化，从而使金属部件连接在一起，某电焊机输出电压40V ，输出功率2000W ．各种橡胶绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如表．从安全角度考虑．应选择________（填写导线规格）作为电焊机的输出导线．【答案】横截面积10mm 2【解析】电焊机工作时，导线中的电流为：20005040P W I A U V===，查表可得，应选用横截面积为10mm 2的导线作为电焊机的输出导线.3.家庭电路中，熔断器是在电路超负荷运行或发生__________（短路/断路）时起保护作用的装置．小红家的电能表2月底的示数为，3月底的示数为，则她家3月份消耗的电能为__________kW ·h ．【答案】 (1) 短路 (2). 51.6、【解析】当电路短路时，电路中的电流就会很大，超过了熔断器的最大电流，则熔断器将会熔断起到对电路的保护作用；电能表就是用来测量家庭中某段时间消耗电能多少的测量仪器；小红家2月份消耗的电能为：月底电能表的示数−月初电能表的示数，即4373.4kW⋅h−4321.8kW⋅h＝51.6kW⋅h.4.家庭电路中空气开关的作用是_____________．当电路中_______________时会引起空气开关跳闸．【答案】 (1). 保护电路，防止事故发生 (2). 发生短路或接入用电器总功率过大【解析】家庭电路中空气开关在电流过大时自动切断电路，与保险丝作用相似，但空气开关可复位使用，所以作用是保护电路，防治事故发生；当电路中发生短路或接入用电器总功率过大时会引起空气开关跳闸．5.炎炎夏日，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，其原因是___，请写出一条安全用电的注意事项_____________________．【答案】 (1). 总功率过大 (2). 不要同时使用大功率用电器【解析】[1]根据PIU可知，在电压一定时，大量的用电器同时使用会使电路的总功率过大，干路总电流过大，引起空气开关“跳闸”；[2]安全用电的注意事项：不要同时使用大功率用电器（不要用湿手碰开关、有金属外壳的用电器要使用三脚插头等）．6. 在“测量小灯泡的电功率“的实验中，电源电压为3V，灯泡额定电压为2.5V．（1）请根据图甲，将图乙所示的实物电路用笔画线连接完整；（2）在连接电路时，开关应，滑动变阻器的滑片P应置于端（选填“A”或“B”）；（3）移动滑片P，当电压表的示数为1.5V时，电流表的示数如图丙所示，其示数为 A，小灯泡此时的电功率为 W．要测量小灯泡的额定功率，需将滑片P向端移动（选填“A”或“B”）直到电压表的示数为2.5V；（4）实验中，小灯泡突然熄火，电流表示数为零，电压表示数变大，电路中的故障可能是．【答案】（1）如下图所示；（2）断开；B；（3）0.24；0.36；A；（4）灯泡断路【解析】（1）“测量小灯泡的电功率“的实验中，电源电压为3V，灯泡额定电压为2.5V．故电压表的量程选“0～3V”，并联在小灯泡两端，如上图所示；（2）电路连接过程中，开关应断开，滑片滑到阻值最大处，阻值最大处在B端；（3）电流表使用0～0.6A量程，分度值为0.02A，电流为0.24A；此时小灯泡的实际功率：P实际=U实际I实际=1.5V×0.24A=0.36W；要使灯泡正常工作，灯泡两端电压从1.5V增大到2.5V，电路电流要增大，总电阻要减小，滑动变阻器的电阻要减小，滑片向A端移动，使电压表的示数为2.5V为止；（4）灯泡与滑动变阻器串联，电流表测电路电流，电压表与灯泡并联；闭合开关，灯泡不亮，说明电路存在断路或灯泡发生短路；电流表示数为零，说明电路发生断路；电压表示数变大，说明电压表的正负接线柱与电源两极相连，因此电路故障为灯泡断路．7.（1）把“220V 1100W”的电暖气插入插座，在额定电压下工作：①流过电暖气的电流多大？②电暖气的电阻多大？③电暖气多少小时消耗2.2kW·h的电能？④电暖气通过导线连到电路，为什么电暖气工作时放出大量热，而与其连接的导线却几乎不发热？（2）该插线板允许通过最大电流为10A，通过计算分析，插线板能否让“220V 750W”电吹风与上述电暖气同时工作？【答案】（1）5A 44Ω2h ④见解析所示（2）可以【解析】（1）①因为P＝UI，则I＝1100W220VPU＝＝5A；②电暖气的电阻为R＝220V5AUI＝＝44Ω；③消耗2.2kW•h电能的时间t＝2.2kW h1.1kWWP＝ 2.2kW•h＝2h；④虽然导线和电暖器串联，电流相等，但是电暖器的电阻远远大于导线电阻，相同时间内，由焦耳定律Q＝I2Rt可知，电暖器工作时放出大量的热，而与其连接的导线却几乎不发热；（2）电吹风正常工作时的电流I＝750W220VPU＝''≈3.4A，电吹风和电暖器是并联电路，因此总电流为：I总＝5A+3.4A＝8.4A＜10A，因此插线板可以让电吹风和电暖器同时工作．8.小明家的电饭锅如图甲所示，额定电压为220 V , “煮饭”时额定功率为1 210 W，简化电路如图乙所示，S1为温控开关，发热电阻R1与R2的阻值不随温度变化，电阻R2在“保温”状态与“煮饭”状态时的功率之比为1: 16.(1)正常“煮饭”状态，通过电饭锅的电流为多少安?(2)电阻R 1的阻值为多少欧?(3)某天傍晚，小明关闭家里其他用电器，只让“保温”状态的电饭锅工作，发现自家电能表(如图丙所示)指示灯每闪烁4次所用的时间为48s ，则实际电压为多少伏?【答案】解：（1）由P=UI 可得，当电饭锅处于煮饭状态I=P U =1210W 220V=5.5A ； （2）电阻R 2在“保温”状态与“煮饭”状态的功率之比为1：16，即，，即，所以 R 1=3R 2， ，所以R 1=3R 2=120Ω．（3）闪4次所消耗的电能，，=250W×160Ω，所以U=200V答：（1）正常“煮饭”状态，通过电饭锅的电流为5.5A．（2））电阻R1的阻值为120Ω．（3）实际电压为200V．考点三：安全用电1.如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用．当家电维修人员在图中C处不慎触电时，漏电保护器________填（“会”或“不会”）切断电路．若人体电阻为10k Ω，触电时通过人体的电流为_______μA．【答案】 (1). 会 (2). 2.2×104【解析】（1）当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，导致通过B处的电流比A处的小，因此漏电保护器会切断电路．（2）家庭电路的电压U＝220V，人体电阻R＝10kΩ＝104Ω，因此通过人体的电流：I＝UR＝4220V10Ω＝0.022A＝2.2×104μA．2.如图描述的是生活中有关安全的两个情景，请分别写出它们涉及的物理知识．甲：________________________________________________________________________；乙：________________________________________________________________________. 【答案】 (1). 有金属外壳的用电器的外壳必须要接地 (2). 流速越大的地方压强越小【解析】甲：有金属外壳的用电器的外壳必须要接地，这样做的目的是当用电器漏电时，电荷会被倒入大地，不会使人触电；乙：流速越大的地方压强越小，靠近列车的位置的空气的流速大，压强小，容易把人压向列车，发生事故．3. 下列做法不符合安全用电原则的是A. 用电器的金属外壳应接地B. 检查维修家用电器时，应将电源断开C. 为防止家庭电路中熔丝频繁烧断，可用铜丝代替熔丝D. 使用测电笔时，手要接触测电笔尾部的金属电极【答案】C【解析】A选项，带有金属外壳的用电器，金属外壳与地线相连，防止金属外壳漏电，发生触电事故．此选项正确．B选项，检查维修家用电器时，要先断开开关，以免电路中有电流，发生触电事故，此选项正确．C选项，当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，就起不到保护作用了．此选项错误．D选项，使用测电笔时，手要与笔尾金属体接触，才能在火线与地之间形成电流的通路，辨别火线与零线．此选项正确．正确的选择是C．4.学习了安全用电知识后，你认为下列说法中正确的是A. 使用试电笔时手要接触笔尾金属体B. 在高压线下钓鱼C. 高大建筑物上安装避雷针D. 发现有人触电应先断开电源【答案】ACD【解析】A. 使用测电笔时，手要与笔尾金属体接触，A符合安全用电原则，故A正确；B. 在高压线下钓鱼，很容易造成高压电弧触电，B不符合安全用电原则，故B错误；C. 安装避雷针后，当有雷电时，电流会从避雷针传入大地，从而避免电流通过建筑物产生破坏作用，C符合安全用电原则，故C正确；D. 发现有人时，首先要切断电源，再采取救援措施；切不可带电救人，容易造成救人者的人身伤害，D符合安全用电原则，故D正确．5.生命可贵、安全第一！在如图所示的各种情况下，人体不会触电的( )【答案】D【解析】人触电的原因是，人体直接或间接接触火线，并与零线或大地构成通路．人体直接接触火线并与大地构成通路造成触电事故．人体直接接触火线并与零线构成通路造成触电事故．人体直接接触火线并与大地构成通路造成触电事故．D．人体直接接触火线但并没与零线或大地构成通路．不会造成触电事故故选D6.下列做法符合节能或安全用电要求的是A. 高压输电线下放风筝B. 夏天用空调时，始终把温度调到最低C. 空气开关跳闸后，不排出故障就直接合上D. 发现有人触电，不能用手直接去拉触电者身体【答案】D【解析】A．高压输电线下放风筝，高压不能靠近，防止发生触电事故，不符合题意；B．夏天用空调时，始终把温度调到最低，温度调到最低，不节能，不符合题意；C．空气开关跳闸后，不排出故障就直接合上，应先排出故障，再合上开关，不符合题意；D．发现有人触电，不能用手直接去拉触电者身体，符合题意．7.下列图中符合安全用电与保护原则的是A. 在落地高压线附近行走B. 多个大功率用电器同时使用一个插座C. 开关接零线D. 电水壶接三孔插座【答案】D【解析】A．在落地高压线附近行走，会发生跨步电压触电，不符合安全用电与保护原则，故A错误；B．多个大功率用电器同时使用一个插座，会使得通过插座的电流变大，容易发生火灾，不符合安全用电原则，故B错误；C．开关接在灯泡和零线之间，当断开开关，火线和灯泡还处于连接状态，人接触灯泡的金属部分时会发生触电事故，不符合安全用电原则，故C错误；D．电水壶的金属外壳必须接地，应采用用三脚插头及三孔插座，可以防止外壳漏电时发生触电事故，符合安全用电原则，故D正确；故选D。
中考物理作图题精练精解作图题7家庭简单电路安装图作图含解析
作图题7 家庭简单电路安装图作图一．真题精练1.（2020年西藏中考真题）请用笔画线表示导线，将图中的电灯开关和插座（插座准备接大功率用电器）接入家庭电路中。
【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】电灯的开关要接在火线和灯泡之间，插座的三孔要按照“左零右火上接地”的原则，如下图所示：【分析】家庭电路连接时，开关接在火线上，灯泡连接时火线接在灯泡顶端；三孔插座要左零右火上接地。
2.（2020年陕西中考真题）如图，将灯泡及开关正确连入家庭电路。
【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】灯泡应该接在零线和火线之间，且开关必须接火线，图形连接如下【分析】灯泡连接在家庭电路中，开关接在火线上。
3.（2020年广元中考真题）用笔画线表示导线，将图中的开关、电灯正确接入家庭电路中。
【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】开关控制灯泡时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接接入灯泡螺旋套，如图所示：【分析】家庭电路中，开关控制灯泡时，火线首先过开关，然后进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；这样连接的电路，不但开关控制灯泡，而且断开开关，切断火线，更换灯泡时，更安全。
4.（2020年苏州中考真题）如图，请把节能灯正确接人到家庭电路中。
【答案】解：如图所示：【考点】家庭电路的连接【解析】【解答】火线先进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，如图所示：。
【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止表面带电而引发触电事故。
5.（2020年甘肃中考真题）一间教室要安装2盏“220 V60 W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来．【答案】解:如图所示 :【考点】家庭电路的连接【解析】【解答】教室的电灯是并联的，要求开关S控制两盏灯，则开关S安装在两盏灯并联电路的干路上，且开关要安装在火线上，插座要求左孔接零线，右空接火线，作图如下：【分析】家庭电路中，开关要连在火线上，保险丝和空气开关要连在火线上，三孔插座遵循遵循左零右火上接地的连线，用电器的金属外壳要接地线，可以防止表面带电而引发触电事故。
2020年中考物理专题练习家庭电路含解析新人教版
家庭电路知识点一：家庭电路的组成1．家庭电路的组成部分：进户线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。
2．家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用电器是串联．3．家庭电路各部分的作用及电路连接：(1)进户线：给用户提供家庭电压的线路，分为火线和零线，火线和零线之间220V的电压，火线和地线之间也有220V的电压，正常情况下，零线和地线之间电压为0V．(2)电能表:电能表是测量用户消耗的电能的仪表．安装在家庭电路的干路上．这样才能测出全部家用电器消耗的电能．(3)闸刀(空气)开关:控制整个电路的通断，以便检测电路更换设备．安装在家庭电路的干路上，空气开关的静触点接电源线．(4)保险盒a．保险丝是由电阻率大、熔点较低的铅锑合金制成。
b．保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝中电流等于或稍大于家庭电路的最大工作电流。
电路符号：d．连接：与所保护的电路串联，且一般只接在干路上．e．保险丝的额定电流是指电路能够工作的最大电流值。
(5)插座a．作用：连接家用电器，给可移动家用电器供电．b．安装：并联在家庭电路中，具体接线情况：1接火线；2接零线；3接地线；4接用电器的金属外壳；5接用电部分的线路.把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故．(6)用电器(电灯)、开关a．白炽灯是利用电流的热效应进行工作的，小功率的灯泡灯丝细而长，里面抽成真空．大功率的灯泡灯丝粗而短，且气压为0.1Pa，目的是平衡大气压对玻璃壳的压力，并阻止灯丝升华．灯泡长期使用会变暗，原因是灯丝升华变细，电阻变大，实际功率变小：升华后的金属钨凝华在玻璃内壁上降低了灯泡的透明度；．b．灯泡的种类：螺丝口，卡口．螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线；灯泡尾部的金属柱接灯头的弹簧片，再通过开关接火线；原因：防止维修触电．c．开关和用电器串联，控制用电器，如果开关短路用电器会一直工作，开关不能控制，但不会烧干路上的保险丝．(7)连接家庭电路时应注意的问题：①先确定火线和零线，然后在火线的干路上串联上熔断器，当电流过大时会自动熔断，以保护电路．②控制电灯的开关要接在火线上，并与电灯串联，当开关断开时，电路各部分都与火线断开，人接触到灯头等部位，也不会造成触电事故．③螺口灯泡的螺旋一定要接在零线上．因为正常情况下，零线是接地的，对地没有电压，所以在装卸灯泡时，人们不慎接触到灯泡的螺旋(与螺旋套相连)，也不会发生触电事故．④电路中的插座如果是两孔插座，一定是左孔接零线，右孔接火线，要与电灯并联．如果是三孔插座，左孔接零线，右孔接火线，上端的孔接地．家庭电路的连接可用下面的记忆口诀来记忆：火线零线并排走，零线直接进灯座，火线先进保险盒，再过开关进灯座，三孔插座的接线方法一般是：左零右火上接地 .【例题1】如图是部分照明电路。
【2020中考物理必备】一轮复习家庭电路故障分析填空题专练,13题有答案
家庭电路故障分析专题练习（填空题，共16题，有答案）1．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．某同学用测电笔测试电路中的C、D两点，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线上A点和零线上B点时，氖管在测A点时能发光，在测B点时不发光．那么可以判定故障是电路中的_____（选填“AC”、“CD”或“BD”）段_____（选填“短路”或“断路”）．2．小明想在家里安安装一盏照明灯，如图是他设计的电路，图中的虚线框内是开关和电灯的位置，则A位置是_____，B位置是_____；小明请电工师傳正确安装完毕，闭合开关，电灯不亮，此时电工师傅用测电笔分別测试电灯两接线处和插座的两孔时，试电笔的氖管都发光，则电路的故障为_____．3．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路．图中虚线框1和2处应接入开关和电灯，则开关应装在________方框处（选填“1”或“2”）．安装完毕后，闭合a b c点时，测电笔开关，电灯不亮，且电路中其它用电器都停止工作；用测电笔分别测试,,的氖管都发光，则电路的故障可能为______________．4．如图所示，当开关s闭合后，发现电灯L不亮，用测电笔测试a、b、c、d各点，若氖管发光出现下列情况时，判断电路的可能故障：（1）测电笔只在a、d点发光：_____；（2）测电笔只在b点不发光：_____；（3）测电笔在a、b、c、d各点都发光：_____。
5．人们使用两脚插头台灯时，往往会随意插入两孔插座中．如图所示，小明将台灯（图乙）的两插头插入家庭电路两孔插座（图甲）CD中（图丙是台灯的电路图，AB表示台灯的两插头），连接情况是A与C、B与D孔连接，闭合台灯开关S1，发现台灯L1不亮，电路中开关及导线良好，用测电笔测M点，氖管不发光，再测N点，测电笔发光，则可知台灯L1出现故障是_____（填“断路”或“短路”）现象．这种插入法，在断开开关情况下，接触台灯接点N时_____（填“会”或“不会”）触电，6．小明家买了新房，他为自己房间安装一盏照明灯和一个插座，如图所示是他设计的电路．图中虚线框1和2是电灯或开关的位置，则开关应装在方框_____中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试d、e、f点时，测电笔的氖管都发光，则电路的故障为_____________．当发现家用电器或电线着火时，必须先_______电源，然后再救火．7．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路．图中虚线框1和2应连入开关和电灯，则开关应装在____方框中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障为_____．8．家庭电路中，电灯正常发光。
2020年山东省物理中考复习层层练专题十三 家庭电路
2.(2018山东聊城,8,3分)如图是常用的带有多插孔的插排。小明家插排的指示灯已经损坏,但闭合开关后 插孔上连接的用电器仍可以正常工作。某一天小明家装修时将切割机插入插排,切割机工作时,家中的空 气开关出现了“跳闸”现象。则下列说法中正确的是 ( )
3.(2016山东聊城,6,3分)在家庭电路中,插座、螺口节能灯和开关的连接正确的是 ( )
答案 B 两孔插座的接法是左孔接零线,右孔接火线,故A错。三孔插座的接法是左孔接零线,右孔接火 线,上孔接地线,故B正确。C图中,火线直接接入了灯泡顶端的金属片,开关接在零线与灯之间,当断开开关 时,人若接触灯,易发生触电事故,故C错误。D图中,火线首先接开关,再接入灯泡顶端的金属片,零线直接接 螺丝套,才能避免触电事故的发生,故D错误。故选B。
考点二 安全用电 1.(2020山东聊城,6,3分)如图所示中符合安全用电原则的是 ( )
答案 A 电水壶的金属外壳必须接地,应使用三脚插头及三孔插座,可以防止外壳漏电时发生触电事故, A符合安全用电原则;接在电路中的电源插头属于带电体,用湿手触摸时,有可能使人体触电,十分危险,B不 符合安全用电原则;使用绝缘皮破损的导线,容易使人体和导线接触,造成触电事故,十分危险,C不符合安全 用电原则;开关接在灯泡和零线之间,当断开开关时,火线和灯泡还处于连接状态,人接触灯泡的金属部分 时会发生触电事故,D不符合安全用电原则。故选A。
7.(2017山东威海,16,2分)炎炎夏日,同时使用过多的大功率用电器往往会引起空气开关“跳闸”,其原因是 ,请写出一条安全用电的注意事项 。
答案 总功率过大(总电流过大) 不要同时使用大功率用电器 解析 根据P=UI可知,在电压一定时,大量的用电器同时使用会使电路的总功率过大,干路总电流过大,引 起空气开关“跳闸”。安全用电的注意事项:不要同时使用大功率用电器(不要用湿手碰开关、有金属外 壳的用电器要使用三脚插头等)。
2020年中考物理人教版专题复习：家庭电路与安全用电练习题
2020年中考物理人教版专题复习：家庭电路与安全用电练习题1. 我国家庭电路中，火线与零线之间的电压为V。
用测电笔可以辨别哪条是火线，图所示的两种使用方法中，正确的是图。
2. 在家庭电路中，电热水器正常工作的电压为__ __伏，它与家中的空调器是__ _ 连接的（选填“串联”或“并联”），家庭中每月的耗电量用__ __表计量。
3. 在家庭电路中，为了防止触电，必须把用电器的开关装在线上，用电器的金属外壳必须，当发现家用电器或电线失火时，必须先电源，然后再救火。
4. 在安装家庭电路时，如果不小心使白炽灯灯座的两根电线相接触，闭合开关后保险丝将会；电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座，为了安全，三脚插头的接地脚应与用电器的相连。
5. 如图所示，电路中打×处表示断路之处，若开关闭合后，用验电笔测试电路中A、B、C 点，则不能使验电笔氖灯发亮的点是。
6. 以下涉及家庭用电的一些做法，符合要求的是（）A. 使用绝缘皮破损的插头B. 使用测电笔时，手与笔尾部金属电极接触C. 控制电灯的开关接在零线上D. 用湿布擦拭插座7. 有一盏接在照明电路上的灯泡不亮了，用测电笔分别去接触灯头的两个接线柱，氖管都发光，则此灯不亮的原因是（）A. 火线断了B. 零线断了C. 灯丝断了D. 开关被短路8. 下列做法中，不符合安全用电要求的是（）A. 用湿布擦正在发光的白炽灯或日光灯B. 在家庭电路中安装保险丝或空气开关C. 更换灯泡时，先断开开关D. 外壳损坏的插座，应及时更换9. 在使用家用电器时，下列说法正确的是（）A. 洗衣机使用三孔插座主要是为了防雷击B. 电冰箱紧贴墙壁放置有利于散热C. 电视机处于待机状态时仍会消耗电能D. 电饭锅的插头沾水后不能接入电路是因为容易造成断路10. 小宁设计了一种照明电路图，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关灯都不能发光。
2020广州中考物理家庭电路专题复习(后附答案)
2020广州中考物理家庭电路专题复习（后附答案）1.家庭电路的电压是__________ V，家庭电路的组成包括进户线__________、__________、__________、插座、开关、电灯和其他用电器等。
其中保险装置（熔丝）要联接在干路上，控制灯泡的开关要与灯泡联，各个用电器之间一般要联在电路中。
2.测电笔是用来___________________的，正确使用时，如果氖管发光表明测电笔接触的是__________。
3.三孔插座比两孔插座多的那个孔是跟___________连接的，当用电器的三脚插头插在三孔插座里时，除把用电部分接入电路外，还应把用电器的__________与__________连接起来。
这样一来，一旦用电器的金属外壳漏电，电流就会流入，不致于对人体造成伤害。
4.新建的楼房里，在控制插座的总开关上要加装漏电保护器，你能说出漏电保护器的作用吗？5.对于家庭电路来说，接入电路的总电阻和电路消耗的总功率的情况是（）A.开亮的灯越多，总电阻越大，总功率越大B.开亮的灯越多，总电阻越小，总功率越小C.开亮的灯越少，总电阻越大，总功率越小D.开亮的灯越少，总电阻越小，总功率越大6.关于照明用电电路的安装，下列做法错误的是（）A.所有的电灯及其他用电器和插座均并联B.保险盒应装在总开关的前面C.各个灯头的控制开关应和灯串联，并联在火线上D.火线接在灯口内中央金属片上，零线接灯口内螺旋套7.家庭电路中，电线接头处要用绝缘胶布缠好，这是为了防止__________。
8.如图是正确连接的家庭电路的一部分，根据电路图可判断：a导线是__________线，判断的依据是__________。
9.把带有保险丝的插座接入家庭电路中。
10．如图把带有开关的电灯、三孔插座正确地连入家庭电路中。
11.如图所示的是家庭电路的一部分，请指出其中安装错误的地方。
12.人们常用测电笔来辨别照明电路中的火线和零线。
2020年中考物理家庭电路专题复习(后附答案)
2020年中考物理家庭电路专题复习（后附答案）知识点1 家庭电路的组成（1）基本组成：进户线、电能表、总开关（闸刀开关）、保险装置、点灯和插座等。
①进户线：火线、零线。
火线零线之间的电压是220V，零线一般不带电，与大地之间无电压，火线与大地之间的电压是220V②电能表：测量一段时间内消耗的电能③闸刀开关：控制总电路通断，方便检测电路，更换设备④保险装置：装在炸到开关下方，在电路电流过大时，自动切断电路，保护家庭电路。
常见的有：保鲜盒内的保险丝、空气开关、漏电保护器等。
居民楼一般采用空气开关。
⑤插座：给移动的用电器供电，并联在电路中。
（2）安装家庭电路时，应注意以下几点：①先确定火线和零线，然后接入熔断器（保险装置）。
电流过大时自动熔断保护电路②控制电灯的开关要接在火线和点灯之间，这样在开关断开后电路各部分都脱离火线，人碰到灯头部位也不会造成事故③螺口灯泡的螺旋一定要接在零线上。
装卸灯泡是，碰到螺旋叶不会触电保险丝必须安装在火线上，开关也必须安装在火线上，而螺口灯座的螺旋套只准接在零线上，带金属外壳的用电器一定要使用三孔插座等知识点2 火线和零线（1）试电笔作用构造使用辨别火线和零线有笔式和螺丝刀式两种，由笔尖金属体、高电阻（1MΩ以上）、氖管和笔尾金属帽组人手握住电笔的绝缘体部分，同时手要接触笔尾金属帽，若笔尖接触火线，则氖管发光；若笔尖接触零线，则氖管不发光成根据欧姆定律RU I =计算，电流约为0.2mA ，再加上人体电阻，所以不会造成伤害、注意：使用电笔时，不要用手接触试电笔笔尖金属体，以免电流经过笔尖人体回到大地，使通过人体的电流过大发生事故知识点 3 三线插头和漏电保护器（1）三线插头并联在家庭电路中。
接法：“做零右火中接地”两个脚接用电器部分，中间接用电器外壳。
如外壳不是金属，则不需要。
注意：绝不能将三线插头多余脚掰断插入两孔插座使用 （2）漏电保护器② 作用：漏电时，自动切断电路，保证人身安全②原理：漏电时，通过火线和零线电流不等，在磁力作用下使开关自动断开 家庭电路中电流过大的原因知识点 1 家用电器的总功率对家庭电路的影响根据UI P =，可得到U P I =。
2020年中考物理试题分类汇编 家庭电路
2020年中考物理试题分类汇编家庭电路一．选择题（共25小题）1．（2018•乐山）关于家庭用电及安全常识。
下列说法正确的是（）A．低于220V的电压对人体是安全的B．家庭电路中，各用电器都是串联在电路中的C．控制用电器的开关应该接在该用电器和零线之间D．外壳为金属的用电器，用三线插头是防止漏电而采取的安全措施【分析】（1）不高于36V的电压对人体才是安全的；（2）串联的各用电器相互影响，不能独立工作，并联的各用电器互不影响，能独立工作；（3）开关应接在用电器和火线之间；（4）三孔插座的第三个孔接地线，三脚插头的第三个脚接用电器金属外壳。
【解答】解：A、经验证明，只有不高于36V的电压对人体才是安全的，故A错误；B、在家庭电路中各用电器都互不影响，能独立工作，它们是并联的，故B错误；C、开关应接在用电器和火线之间，这样在断开开关时，用电器才不会带电，故C错误；D、外壳为金属的用电器使用三线插头都是为了防止漏电而采取的安全措施，故D正确。
故选：D。
2．（2018•南充）下列图中符合安全用电与保护原则的是（）A．将冰箱的金属外壳接地B．多个大功率用电器同时使用一个插座C．用湿抹布擦发光的灯泡D．开关接在零线上【分析】①有金属外壳的用电器，外壳要保持良好接地；②电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大；③不能用湿手或湿物体去接触用电器或开关；④开关应控制火线。
【解答】解：A、洗衣机、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使金属外壳带电，若接上地线，电流就通过地线，流入大地，而防止了触电事故的发生，故A正确；B、电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大。
故大功率用电器同时使用时，将会使电路中的电流过大，引起火灾，故B 错误；C、因为湿抹布是导体，当用湿抹布接触带电体时，可能会使电源通过人体与大地形成通路，使人触电，故C错误；D、接灯时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套。
2020年中考物理作图题微专题复习家庭电路作图强化训练题含解析20200518379
《家庭电路作图》一、作图题1.如图所示为带开关的插座，部分电路已接好，请你用笔画线代替导线将电路补画完整。
2.把图中的三孔插座、灯泡与控灯泡的开关接到电路的火线和零线上。
3.如图a是某款带LED指示灯的开关。
现用该开关控制一个“220V18W”的节能灯，已知：开关断开时，LED指示灯不亮，节能灯不工作；开关闭合时，LED指示灯亮，节能灯正常工作；若LED指示灯损坏，节能灯仍能在开关闭合时正常工作。
请在图b中画出符合题目和安全用电要求的电路。
4.图甲是家庭中常用的一种插线板。
使用中发现：开关断开时指示灯不亮，插孔不能提供工作电压；开关闭合时指示灯亮，插孔能提供工作电压：如果指示灯损坏，开关闭合时插孔也能提供工作电压。
根据以上描述，请在图乙中画出开关、指示灯和插孔的连接方式。
5.如图所示，是家庭电路的一部分，请把白炽灯和开关连入家庭电路。
6.如图，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。
7.将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒8.为家庭电路示意图，请根据安全用电原则将该电路连接完成。
9.图甲是家庭电路中常用的一个由两孔插座、三孔插座和开关组合而成的元件。
图乙方框内是其内部示意图，“〇”代表接线柱。
请将图乙电路连接完整。
要求：符合安全用电原则，开关只控制灯泡，方框内导线只允许连在接线柱上。
10.按照安全用电的原则，连接如图电路图，要求开关能控制灯泡．11.按要求作图：如图，请将两孔插座正确接入家庭电路中。
12.在图中虚线框内分别画出开关和电灯的元件符号，并画出三孔插座a孔的正确接线，使电路符合安全用电的要求。
13.如图所示，是目前比较通用的插座(上面是两孔，下面是三孔)的示意图，还有一个由拉线开关控制的白炽电灯。
请将它们合理地连入电路中。
14.如图所示家庭电路，电灯由开关控制，墙上有一个固定插座。
请把电路连接完整。
15.请用笔画线代替导线，将图中的电灯、开关和插座接入家庭电路中．16.请将图中的“声控开关”、“光控开关”、灯泡正确连入电路，要求只有在夜间且有声音时灯泡才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
2020年中考物理电学考点专练：1.填空题(学生版+解析版)
1.填空题一、电荷1．现在很多年轻人都成了低头一族，殊不知沉迷手机对于人体有很大的伤害，所以我们要学会合理使用手机。
人们在使用手机时，其外壳因摩擦带________而经常粘有灰尘，需要及时清理。
用丝绸与玻璃棒摩擦之后，丝绸因________电子而带负电（选填“得到”或“失去”）。
2．PM2.5是大气中直径小于等于2.5μm的颗粒悬浮物，能被肺泡吸收并进入血液。
我国科研人员研制出PM2.5净化器，其原理如题图所示。
风扇旋转吸入带有颗粒物的空气，颗粒物接近带有负电荷的金属网C时受到强烈的吸引力，这是因为带电体具有的________性质，但很快又受到光洁金属网C对它的斥力，这又是因为接触后颗粒物也带上负电，同种电荷________。
离开金属网C后，颗粒物被带有正电荷的棉芯D牢牢吸引，这是因为异种电荷________。
3．如图是一段细铁丝和饮料吸管做成的静电实验装置，吸管能在水平面内自由转动。
用餐巾纸摩擦吸管使其带电。
（1）将一个泡沫小球靠近吸管一端，发现吸管自动靠近小球，这说明泡沫小球________（选填“一定”或“不一定”）带电；可以用________检验小球是否带电。
（2）把丝绸摩擦过的玻璃棒放在吸管一端的附近，观察到吸管自动“躲开”，这说明：吸管带________（选填“正”或“负”）电荷，用餐巾纸摩擦时，吸管________（选填“失去”或“得到”）电子。
4．如图所示，老师将废弃灯泡的玻璃外壳小心打碎，去掉灯丝，留下灯头和固定两根引线的玻璃心，把玻璃心与一只灯泡串联接入家庭电路中，此时灯泡不发光；用酒精灯加热玻璃心，当玻璃心发黄变红时，灯泡能发光。
这个实验说明玻璃在常温下是________（选填“导体”、“绝缘体”、“超导体”），高温下的玻璃变成了________。
二、电流和电路5．如图所示，闭合开关后，灯L不发光。
已知故障仅发生在灯L或电阻R上。
某同学使用一个完好的灯L′替换________一定能检出故障（选填“R”或“L”），此时：（1）若灯L′不发光，则故障是________；（2）若________则故障是R断路。
2020全国物理中考题分类汇编—《家庭电路和安全用电》
2020全国物理中考题分类汇编——《家庭电路和安全用电》1.（2020北京市）关于家庭电路和安全用电，下列说法正确是()A. 电能表是测量消耗电能的仪表B. 家庭电路中的电冰箱和空调是串联的C. 用电器电线的绝缘皮破损了仍能继续使用D. 导致家庭电路中电流过大的原因一定是短路2.（2020福建省）关于安全用电，下列做法正确的是()A. 家用电器失火，先灭火后断电B. 用湿布擦拭工作中的家用电器C. 插线板的电源线绝缘层破损，仍继续使用D. 家用电器的金属外壳必须与三脚插头的长插脚相连3.（2020山西）如图所示，志愿者小亮正在为社区老人家里更换灯泡。
下列操作流程符合安全用电原则的是()A. 摘下灯罩→更换灯泡→切断电源→通电测试B. 切断电源→摘下灯罩→更换灯泡→通电测试C. 更换灯泡→切断电源→摘下灯罩→通电测试D. 摘下灯罩→切断电源→更换灯泡→通电测试4.（2020四川成都）关于家庭电路和安全用电，下列说法正确的是()A. 使用验电笔时不能接触笔尾的金属体B. 电灯开关安装在零线上C. 空气开关跳闸一定是短路引起的D. 更换灯泡应先断开开关5.（2020四川自贡）一种试电笔的构造如图所示，下列说法正确的是()A. 使用试电笔时手可以接触笔尖B. 使用试电笔时手不要接触笔卡C. 试电笔中的电阻可以用铁丝代替D. 当氖管发光时有微弱电流通过人体6.（2020云南）小明家正在进行新房装修，需要安装一盏在一楼和二楼都能控制的楼梯灯，他设计了如图甲所示的电路，S1和S2是单刀双掷开关，图乙是已经安装的电能表。
为保证安全用电，下列说法正确的是()A. 若用电器消耗5 kW·h的电能，电能表的转盘转900转B. 若熔断器的熔丝熔断了，可以用铁丝代替C. a端应该接零线，b端接火线D. a端应该接火线，b端接零线7.（2020浙江杭州）图甲表示家庭电路的一部分，图乙、图丙表示测电笔握笔方法，下列相关说法正确的是()A. 电能表是测量电功率的仪器B. 断路器应该安装在Q处而不是P处C. 测电笔在插座接地孔检测时，氖管会发光D. 使用测电笔，图乙的方法错误而图丙的方法正确8.（2020辽宁沈阳）如图所示是生活中常用的一个插线板，下列分析正确的是()A. 开关、指示灯和插孔它们之间都并联的B. 插线板的电源线使用三脚插头是为了用电安全C. 线板的塑料外壳是导体D. 我们看到指示灯发出的红光是红外线9.（2020黑龙江省齐齐哈尔）如图所示的做法中，符合安全用电原则的是()A. 导线的绝缘皮破损，仍继续使用B. 使用电动机时，机壳没有接地C. 使用试电笔时，要用指尖抵住上端的金属帽D. 同时使用的用电器总功率过大10.（2020黑龙江省哈尔滨）下列图中不符合安全用电原则的是()A. 使用验电笔时，手应接触笔后端的金属部分B. 人应远离断线后落地的高压线C. 电灯的开关应接在零线上D. 不用湿布擦拭正在工作的电灯11.（2020广西贵港）下列做法符合安全用电原则的是()A. 家庭电路发生火灾时，先灭火再切断电源B. 在电线上晾晒衣服C. 有金属外壳的用电器必须要接地D. 电工师傅站在绝缘凳子，可同时接触火线和零线12．（2020广西南宁）为了避免雷电灾害，专家建议要躲进具有防雷设施的封闭式建筑物里，且不要靠近与室外有连接的导体。
2020年全国中考物理试题分类——专题19 生活用电
2020年全国中考物理试题分类——专题19 生活用电一．家庭电路的组成（共1小题）1．（2020•武汉）如图所示是现在一般标准住宅户内配电系统方框图。
下列说法正确的是（）A．电能表用来计量家中所有用电器的总功率B．空调正常工作时，吊灯一定发光C．如果插座被短路，“漏电保护器”就会切断电流D．空气开关“跳闸”，可能是电路发生短路引起的二．家庭电路的连接（共8小题）2．（2020•济南）如图是家庭电路的实物布线图。
下面依次画出的该电路中标有①②③④的四个电路元件的规定符号中，错误的是（）A．B．C．D．3．（2020•柳州）在家里安装螺口灯泡的灯头时，灯头内的螺旋套应连接电源线的A．地线B．火线C．零线D．火线和零线4．（2020•随州）某家庭电路如图所示，以下说法中不正确的是（）A．若保险丝熔断，则可能是短路引起的B．三孔插座的连接方式符合安全用电的原则C．若仅b、c 间断路，开关S闭合，灯泡L不会发光D．若在a、b间接入一个灯泡L1，则它与灯泡L是并联关系5．（2020•广东）将电灯、开关和插座接入家庭电路中，接线正确的是（）A．B．C．D．6．（2020•呼伦贝尔）在家庭电路中，为了防止触电，必须把用电器的开关装在线上，电冰箱、洗衣机等大功率家用电器的电源插座都用三孔插座，为了安全，三脚插头的接地脚应与用电器的相连。
7．（2020•青岛）教室中有一台空调和多盏标有“220V 8W”的电灯，其中黑板前方的电灯L1和L2由一个开关S单独控制，如图所示。
（1）请用笔画线表示导线，将电灯L1、L2和开关S接入电路中，使两灯都能正常发光。
（2）当打开空调时，空气开关“跳闸”。
出现这种现象的原因可能是。
8．（2020•淮安）将灯泡与开关连接到图中的家庭电路中，9．（2020•白银）一间教室要安装2盏“220V 40W”的电灯和一个插座，要求开关S控制两盏灯，且每盏灯都能正常发光，请按以上要求将图中元件用笔画线代替导线连接起来。
2020-2021中考物理综合题专题复习【家庭电路故障的分析问题】专题解析附答案解析
一、初中物理家庭电路故障的分析问题1．关于家庭电路，下列说法正确的是（）A．空气开关“跳闸”的原因可能是用电器发生了短路B．使用试电笔时，手不要接触笔尾金属体，以免触电C．没有三孔插座时，可将三脚插头的“长脚”去掉后再使用D．家庭电路中开关接在火线或零线上都可以【答案】A【解析】【详解】A．空气开关“跳闸”的原因可能是用电器发生了短路、也有可能是用电器总功率过大，A正确；B．使用试电笔时，手要接触笔尾金属体，这样才能正常使用试电笔，B错误；C．拥有三脚插头的用电器一般都有金属外壳，三脚插头的“长脚”是为了将用电器接入电路的同时把用电器的外壳与保护接地线连接起来，防止因外壳带电引发触电事故，所以不可将三脚插头的“长脚”去掉后再使用，C错误；D．根据家庭电路的连接方式，开关必须接在火线上，不能接在零线，D错误。
2．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
【详解】(1)在家庭电路中，开关应连接在火线的一侧，因此，当把台灯接入电路时，为了安全，应将台灯插头的D插脚接火线；(2)导线与灯丝串联，根据焦耳定律，电流与通电时间相同时，灯丝的电阻大，所以产生的热量多，因此出现灯丝热的发红，而与之相连的导线却几乎不发热的原因；(3)当闭合S时，该灯泡不能发光且电路中的空气开关跳闸，出现的情况可能是接入用电器功率过大，也可能是用电器短路。
3．电工师傅常用一只标有“220V 100W ”的白炽灯L 0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。
专题15 家庭电路和安全用电2020年中考物理真题分类训练(湖北专版)(教师版含解析)
专题15 家庭电路和安全用电1.(2020年鄂州市)下列关于家庭电路和安全用电的说法中，正确的是()A. 使用试电笔时手不能接触笔尾金属体B. 家庭电路中的开关接在火线或零线上都一样C. 不能在电线上晾晒湿衣服D. 用电器的三脚插头也可以插人两孔插座中使用【答案】C【解析】【详解】A．使用试电笔时手要抵住末端金属帽，从而与大地构成闭合回路，试电笔才会发光，A错误；B．家庭电路中开关接在火线与用电器之间，才能起保护作用，B错误；C．根据安全用电原则，不能在电线上晾晒湿衣服，避免触电危险，C正确；D．三脚插头只能插入三孔插座中使用，接地线才能发挥作用，将金属外壳漏电电流导入大地，D错误。
故选C。
2.(2020年鄂州市)联系生活、生产实际，在下面空格处填上合适的数据或单位。
人的正常体温约为36.8______；我国家庭电路的电压是______V；一般成年人步行的速度大约是1.1______。
【答案】(1). °C (2). 220 (3). m/s【解析】【详解】[1]人的正常体温在36.8°C左右。
[2]我国家庭电路的电压是220V。
[3]一般成年人步行的速度在1.1m/s左右。
3.(2020年黄冈市)下列做法正确的是A. 在高压线下钓鱼B. 使用试电笔时手接触笔尖金属体C. 把电池的两端用导线直接连在一起D. 使用电视机时，将防尘布罩从散热孔拿开【答案】D【解析】【详解】A．在高压线下钓鱼，鱼线很容易接触到高压线，容易发生触电事故，故A错误；B．使用试电笔时，手一定不能接触笔尖金属体，如果测电笔接触火线，手接触笔尖金属体会发生触电事故，故B错误；C．把电池的两端用导线直接连在一起，电路会发生短路，会损坏电源，故C错误；D ．使用电视机时，将防尘布罩从散热孔拿开，有利于电视机散热，故D 正确。
故选D 。
4.(2020年荆州市)关于安全用电，下列说法正确的是( )A. 具有金属外壳的用电器在使用时不需要接地B. 插座、导线、家用电器等达到使用寿命应及时更换C. 空气开关跳闸后，可立刻合上继续使用D. 为了将电视上的灰尘擦干净，可使用湿抹布【答案】B【解析】【详解】A ．具有金属外壳的用电器在使用时金属外壳要接地以防触电事故的发生，故A 项错误；B ．插座、导线、家用电器等达到使用寿命应及时更换，以防止断路或短路故障的发生，故B 项正确；C ．空气开关跳闸后，要先排查故障原因再合上闸刀，故C 项错误；D ．湿抹布不能擦家用电器，故D 项错误。
