剪力墙中配筋构造要求.doc
剪力墙截面设计和构造要求
（四）洞口配筋
（二）、（三）、（四）具体内容，课后自读
4.8.4 抗震墙的延性设计要求
延性剪力墙的设计原则
1）强墙弱梁 连梁屈服先于墙肢屈服，通过连梁的塑性 变形耗散地震能量。 2）强剪弱弯 适当提高塑性铰范围及其以上相邻范围的 抗剪承载力，实现墙肢强剪弱弯、避免墙 肢剪切破坏；连梁也应为强剪弱弯。
1 s fy b 1
配筋计算 ●对称配筋 As=A’s 直接求ξ→求As, A’s ●非对称配筋 按端部构造配筋要求给定As →求ξ→求A’s
3. 偏心受拉承载力计算
h a 大偏心受拉 2 h e0 a 小偏心受拉 2 e0
●大偏心受拉 截面部分受拉, 应力分布与大偏压相同 忽略受压区及中和轴附近分布钢筋作用的假定 也相同 基本公式与大偏压相似, 仅轴力的符号不同
RE : 承载力抗震调整系数， 取 RE＝0.85
三 正截面强度计算
方法：与偏心受压、偏心受拉构件相同 1．偏心受压 （1）大、小偏心受压的判别 当ξ ≤ξ b为大偏心受压 当ξ ＞ξ b为小偏心受压 ξ 为墙肢相对受压区高度 ξ b为墙肢相对界限受压区高度 平截面假设→截面应变呈直线分布→ξ b
●小偏心受拉 受压区很小 x≤2a’ 按全截面受拉假定配筋 近似公式校核承载能力(对称配筋)
N 1 e0 1 N ou M wu M wu As f y ( hw 0 a' ) 0.5hw 0 Asw f yw
其中 : N ou 2 As Asw f yw
考虑地震作用时; 各类情况中的承载力验算 公式右边都乘以1/γRE
9度一级按式（7.2.6-2）调整
MWua V 1.1 VW MW 计算值； MWua — 剪力墙正截面抗震受弯 承载力，应考虑 承载力抗震调整系数 RE、采用实配纵筋 面积、材料强度标准值 和组合的轴力设计 值等计算。有翼墙时应 计入墙两侧各一倍 翼墙厚度范围内的纵向 钢筋。 (7.2.6 - 2)
剪力墙中配筋构造要求
剪力墙中配筋构造要求剪力墙是建筑结构中用于抵抗水平地震力和风荷载的重要构造形式之一、它通过墙体的抗拉和抗剪能力来传递地震或风载作用，并将其分散到结构的其他部分。
在剪力墙的设计和施工中，配筋是一个非常重要的环节，对墙体的稳定性和承载能力起到至关重要的作用。
下面将详细介绍剪力墙中配筋构造的要求。
一、配筋选材要求剪力墙中的主筋和箍筋是承受墙体受力的关键部分，因此在配筋构造的选择上应具备以下几个要求：1.主筋选材主筋应选用高强度钢筋，一般为HRB335或HRB400级别的钢筋。
这样的钢筋强度较高，能够提供较大的抗拉和抗弯能力，保证剪力墙的稳定性。
2.箍筋选材箍筋是剪力墙中起到固定主筋位置、提高墙体抗剪能力的关键部分。
一般情况下，箍筋可以选择HRB335或HRB400级别的钢筋，也可以采用混凝土钢筋焊接网。
二、主筋与箍筋的布置要求在剪力墙的设计中，主筋和箍筋的布置位置和数量也是非常重要的。
其要求如下：1.主筋布置要求主筋的布置应均匀、密集，穿过整个剪力墙的高度。
一般主筋直径为16mm或20mm，具体的布置数量根据剪力墙的设计要求来确定。
2.箍筋布置要求箍筋的布置旨在提高剪力墙的刚度和稳定性。
一般情况下，箍筋按照等间距的原则布置，一般间距不超过200mm。
箍筋直径一般为6mm或8mm，具体的布置数量和间距需要根据剪力墙的设计要求来确定。
三、节点处的加固要求剪力墙的节点处是其重要的抗震和抗剪部位，因此在节点处需要进行加固和优化设计，以提高其抗震性能。
具体要求如下：1.节点处的纵向钢筋应加多，可以采用加粗钢筋的方式增大截面面积，以提高节点的抗剪能力。
2.节点处的横向钢筋（箍筋）布置应密集，可以增加箍筋数量或增加箍筋的直径，以提高节点的抗震能力。
3.节点处的混凝土宜采用高强度或高性能混凝土，以提高节点的抗剪和承载能力。
四、预留洞口处理要求在剪力墙中可能需要预留洞口供穿线或管道走向等需要，这时对洞口的处理应具备以下要求：1.洞口应尽量位于剪力墙在高度和平面布置上较为中央的位置，避免柱子和墙体交界处及支撑点附近设置。

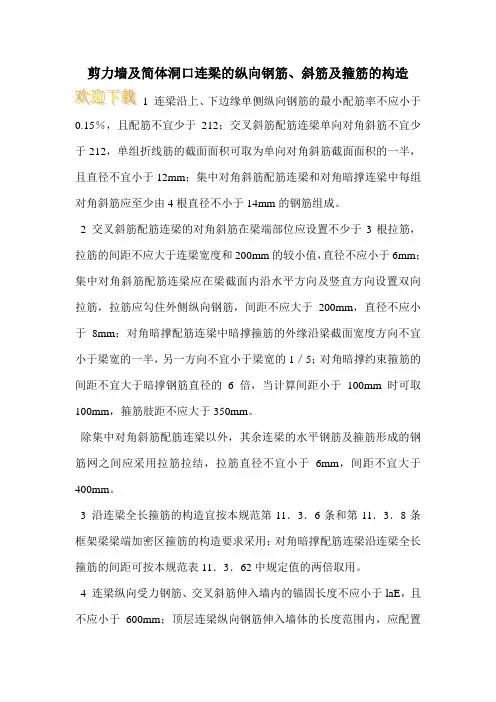

剪力墙及简体洞口连梁的纵向钢筋、斜筋及箍筋的构造
剪力墙及简体洞口连梁的纵向钢筋、斜筋及箍筋的构造1 连梁沿上、下边缘单侧纵向钢筋的最小配筋率不应小于0.15％，且配筋不宜少于212；交叉斜筋配筋连梁单向对角斜筋不宜少于212，单组折线筋的截面面积可取为单向对角斜筋截面面积的一半，且直径不宜小于12mm；集中对角斜筋配筋连梁和对角暗撑连梁中每组对角斜筋应至少由4根直径不小于14mm的钢筋组成。
2 交叉斜筋配筋连梁的对角斜筋在梁端部位应设置不少于3根拉筋，拉筋的间距不应大于连梁宽度和200mm的较小值，直径不应小于6mm；集中对角斜筋配筋连梁应在梁截面内沿水平方向及竖直方向设置双向拉筋，拉筋应勾住外侧纵向钢筋，间距不应大于200mm，直径不应小于8mm；对角暗撑配筋连梁中暗撑箍筋的外缘沿梁截面宽度方向不宜小于梁宽的一半，另一方向不宜小于梁宽的1／5；对角暗撑约束箍筋的间距不宜大于暗撑钢筋直径的6倍，当计算间距小于100mm时可取100mm，箍筋肢距不应大于350mm。
除集中对角斜筋配筋连梁以外，其余连梁的水平钢筋及箍筋形成的钢筋网之间应采用拉筋拉结，拉筋直径不宜小于6mm，间距不宜大于400mm。
3 沿连梁全长箍筋的构造宜按本规范第11．3．6条和第11．3．8条框架梁梁端加密区箍筋的构造要求采用；对角暗撑配筋连梁沿连梁全长箍筋的间距可按本规范表11．3．62中规定值的两倍取用。
4 连梁纵向受力钢筋、交叉斜筋伸入墙内的锚固长度不应小于laE，且不应小于600mm；顶层连梁纵向钢筋伸入墙体的长度范围内，应配置间距不大于150mm的构造箍筋，箍筋直径应与该连梁的箍筋直径相同。
5 剪力墙的水平分布钢筋可作为连梁的纵向构造钢筋在连梁范围内贯通。
当梁的腹板高度hw不小于450mm时，其两侧面沿梁高范围设置的纵向构造钢筋的直径不应小于10mm，间距不应大于200mm；对跨高比不大于2.5的连梁，梁两侧的纵向构造钢筋的面积配筋率尚不应小于0.3％。
剪力墙构造要求
剪力墙构造要求1. 剪力墙的水平、竖向分布钢筋最小配筋率剪力墙的水平、竖向分布钢筋最小配筋率2. 墙肢轴压比限值重力荷载代表值作用下，一、二、三级剪力墙墙肢的轴压比不宜超过表2.5-2的限值。
注：剪力墙轴压比指在重力荷载代表值作用下墙的轴压力设计值与墙的全截面面积和混凝土轴心抗压强度设计值乘积的比值。
一、二、三级剪力墙底层墙肢底截面轴压比大于表2.5-3规定时，以及部分框支剪力墙结构的剪力墙，应在底部加强部位及相邻的上一层设置约束边缘构件，约束边缘构件应符合本规范第2.5-5条的规定；除上面所列部位外，剪力墙应按表2-5-4规定设置构造边缘构件。
剪力墙设置构造边缘构件的最大轴压比3. 暗柱纵筋最小配筋量暗柱纵筋最小配筋量注：1 对其他部位，拉筋的水平间距不应大于纵向钢筋间距的2倍，转角处宜设置箍筋；2 当端柱受集中荷载时，应满足框架柱的配筋要求。
注意：程序中按照暗柱的普通部位处理。
4. 约束边缘构件配箍一、二、三级抗震等级剪力墙约束边缘构件的纵向钢筋的截面面积，对图2.5-1所示暗柱、端柱、翼墙与转角墙分别不应小于图阴影部分面积的1.2%、1.0%和1.0%。
约束边缘构件沿墙肢的长度lc及其配箍特征值λv注：1. 两侧翼墙长度小于其厚度3倍时，视为无翼墙剪力墙；端柱截面边长小于墙厚2倍时，视为无端柱剪力墙；2. 约束边缘构件沿墙肢长度lc除满足2.5-5的要求外，且不宜小于墙厚和400mm；当有墙柱、翼墙和转角墙时，尚不应小于翼墙厚度或端柱沿墙肢方向截面高度加30mm；3. hw为剪力墙的墙肢截面高度。
图2.5-1 剪力墙的约束边缘构件。
剪力墙配筋
剪力墙配筋与设计剪力墙配筋设计中，包括有墙体（墙身）配筋、墙端暗柱配筋、墙体暗梁配筋。
（1）墙身配筋（最小配筋率）（配筋间距）墙身配筋比较简单，要同时满足构造配筋和计算书配筋要求。
《抗震规范》：（《混规》P194 11.7.14）P66 6.4.3 抗震墙竖向、横向分布钢筋的配筋，应符合下列要求：1 一、二、三级抗震墙的竖向和横向分布钢筋最小配筋率均不应小于0.25%，四级抗震墙分布钢筋最小配筋率不应小于0.20%。
2 部分框支抗震墙结构的落地抗震墙底部加强部位，竖向和横向分布钢筋配筋率均不应小于0.3%。
《高层规范》：P90 7.2.17 剪力墙竖向和水平分布钢筋的竖向配筋率，一、二、三级时均不应小于0.25%，四级和非抗震设计时均不应小于0.2%。
《抗震规范》：（《混规》P194 11.7.15）P66 6.4.4 抗震墙竖向和横向分布钢筋的配置，尚应符合下列规定：1 抗震墙的竖向和横向分布钢筋的间距不宜大于300mm，部分框支抗震墙结构的落地抗震墙底部加强部位，竖向和横向分布钢筋的间距不宜大于200mm。
2 抗震墙厚度大于140mm时，其竖向和横向分布钢筋应双排布置，双排分布钢筋间的拉筋间距不宜大于600mm，直径不应小于6mm。
3 抗震墙竖向和横向分布钢筋的直径，均不宜大于墙厚1/10且不应小于8mm；竖向钢筋直径不宜小于10mm。
《高层规范》：P90 7.2.18 剪力墙的竖向和水平分布钢筋的间距均不宜大于300mm，直径不应小于8mm。
剪力墙的竖向和水平分布钢筋的直径不宜大于墙厚的1/10。
7.2.19 房屋顶层剪力墙、长矩形平面房屋的楼梯间和电梯间剪力墙、端开间纵向剪力墙以及端山墙的水平和竖向分布钢筋的配筋率不应小于0.25%，间距均不应大于200mm。
剪力墙的墙身钢筋分有竖向分布钢筋和水平分布钢筋。
在剪力墙结构中，水平分布钢筋居外侧，竖向钢筋居内侧，水平分布钢筋为主要钢筋，拉筋把横竖两种钢筋拉结在一起。
剪力墙钢筋要求
1000
800
500
300
250
200
250
1500
1250
1000
625
375
313
250
300
1800
1500
1200
750
450
375
300
350
2100
1750
1400
875
525
438
350
400
2400
2000
1600
1000
600
500
400
（1）高规10.2.19：部分框支剪力墙结构中，剪力墙底部加强部位墙体的水平和竖向分布筋最小配筋率抗震设计不应小于0.3%→200厚需300（8@150）；250厚需375（10@200）；300厚需450（8@100）；350厚需525（10@150）；400厚需600（12@150）
一级抗震678度A级高度
纵筋
最小直径
最大间距
配筋面积
约束边缘构件
≥16
≤200
≥0.012Ac；816
构造边缘构件
底部加强区
≥16
≤200
≥0.010Ac；616
其他部位
≥14
≤200
≥0.008Ac；614
箍筋、拉筋
最小直径
竖向最大间距
水平最大间距
约束边缘构件
≥8
≤100
≤300；2倍纵筋间距
构造边缘构件
（2）错层交接处墙体的水平和竖向分布筋最下配筋率不应小于0.5%→200厚需500（10@150）；250厚需625（12@150）；300厚需750（12@150）；350厚需875（12@125）；400厚需1000（12@100；14@150）
剪力墙配筋(新手实用)
剪力墙如何根据SATWE计算结果配筋（你是怎么配的？）2013.12.11|假设此楼层为构造边缘构件，剪力墙厚度为200，剪力墙显示“0”是指边缘构件不需要配筋且不考虑构造配筋（此时按照高规表7.2.16来配），当墙柱长小于3倍的墙厚或一字型墙截面高度不大于800mm时，按柱配筋，此时表示柱对称配筋计算的单边的钢筋面积。
水平钢筋：H0.8是指Swh范围内的水平分布筋面积（cm2），Swh范围指的就是Satwe 参数中的墙水平分布筋间距，是指的双侧的，先换算成1米内的配筋值，再来配，比如你输入的间距是200 mm ，计算结果是H0.8，那就用0.8*100（乘以100是为了把cm2转换为mm2）*1000/200=400mm2 再除以2 就是200mm2 再查板配筋表就可以了所以配8@200面积250>200 满足要求了！（剪力墙厚度为200，直径8间距200 配筋率=2*50.24/(200*200)=0.25%，最小配筋率为排数*钢筋面积/墙厚度*钢筋间距）。
竖向钢筋：计算过程1000X200X0.25%=500mm2，同样是指双侧，除以2就是250mm2，Φ8@200(面积251mm2)足够。
Satwe参数中的竖向配筋率是可根据工程需要调整的，当边缘构件配筋过大时，可提高竖向配筋率。
剪力墙边缘构件中的纵向钢筋间距应该和箍筋（拉筋）的选用综合考虑一般情况下，墙的钢筋为构造钢筋，不过在屋面层短墙在大偏心受压下有时配筋很大墙竖向分布筋配筋率0.3%进行计算是不对的。
应该填0.25%(或者0.20%)。
如果填了0.3%，实际配了0.25%，则造成边缘构件主筋配筋偏小。
墙竖向分布筋按你输入配筋率,水平配筋按你输入的钢筋间距根据计算结果选筋。
规范规定的：剪力墙竖向和水平分布钢筋的配筋率，一、二、三级时均不应小于0.25％，四级和非抗震设计时均不应小于0.20％，此处的“配筋率”为水平截面全截面的配筋率，以200mm厚剪力墙为例，每米的配筋面积为：0.25% x 200 x 1000 = 500mm2，双排筋，再除以2，每侧配筋面积为250mm2，查配筋表，φ8@200配筋面积为251mm2，刚好满足配筋率要求。
剪力墙配筋
PKPM中墙的H1.5-18.0什么意思?
H是horizon的缩写，指水平方向。
后面的1.5就是墙身水平钢筋的配筋面积，指在你设定的钢筋间距范围（默认是150）内，两排钢筋的总面积为1.5平方厘米。
也就是需要2排直径10的钢筋。
后面的18.0是墙身竖向钢筋的配筋量。
一般只有地下室外墙和人防墙等承担平面外荷载的墙体才会有这个数值。
指在1米宽度范围内，两排钢筋的总配筋量为18平方厘米。
也就是说大约直径12的钢筋间距120的样子。
如果是地下室外墙，这个配筋量是比较小的。
由于SATWE计算不考虑裂缝宽度，所以算出来的地下室外墙竖向钢筋普遍偏小，比较不安全，不应采用这个计算结果，应该手算或者用其他软件验算裂缝宽度。
剪力墙、柱、板的配筋率
引言概述：剪力墙、柱、板的配筋率是指在结构设计中，对于承受水平力的结构组件，如何合理确定其受剪配筋的比例。
合理的配筋率可以保证结构的抗震性能和承载能力。
本文将从剪力墙、柱和板三个方面详细阐述其配筋率的设计原则和考虑因素。
正文内容：一、剪力墙的配筋率1.剪力墙的作用原理2.剪力墙的设计原则3.剪力墙的配筋率计算方法4.影响剪力墙配筋率的因素5.合理选择剪力墙配筋率的实例二、柱的配筋率1.柱的受压和受拉配筋2.柱的弯曲和剪切配筋3.柱的配筋率计算方法4.影响柱配筋率的因素5.柱的配筋率与使用性能的关系三、板的配筋率1.板的受弯和剪切配筋2.板的受弯钢筋的布置形式3.板的配筋率计算方法4.影响板配筋率的因素5.板的配筋率与变形和开裂控制的关系四、剪力墙、柱、板配筋率的协调设计1.剪力墙、柱、板配筋率的关系和对结构整体性能的影响2.考虑剪力墙、柱、板相互协作的配筋率优化方法3.配筋率的实际应用案例分析4.配筋率的变化对结构性能的影响5.配筋率协调设计的注意事项和常见问题解答五、配筋率优化和未来发展趋势1.配筋率优化的目标和方法2.新材料和技术对配筋率设计的影响3.配筋率与结构轻量化、可持续性设计的关系4.地震和其他自然灾害对配筋率设计的要求5.未来发展趋势和研究方向总结：通过对剪力墙、柱、板的配筋率进行详细阐述，可以发现在结构设计中，配筋率的合理确定对于保证结构的安全、可靠和经济具有重要意义。
在实际设计过程中，需要综合考虑剪力墙、柱、板的受力情况、结构整体性能、变形和开裂控制等多个因素，合理选择配筋率，并根据实际情况进行优化设计。
新材料和技术的应用、地震和其他自然灾害对设计的要求以及结构轻量化和可持续性设计的趋势也将对配筋率的设计提出新的挑战和要求。
因此，配筋率设计的优化和未来发展仍然是一个值得关注和研究的领域。
