电子汽车衡基础知识

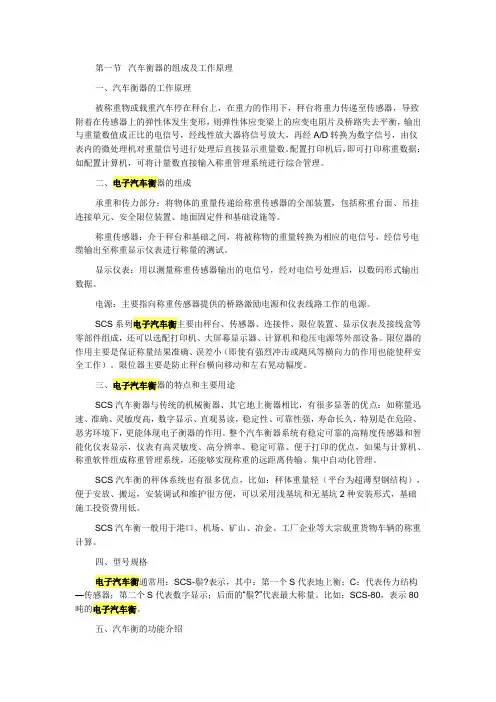

第一节汽车衡器的组成及工作原理一、汽车衡器的工作原理被称重物或载重汽车停在秤台上，在重力的作用下，秤台将重力传递至传感器，导致附着在传感器上的弹性体发生变形，则弹性体应变梁上的应变电阻片及桥路失去平衡，输出与重量数值成正比的电信号，经线性放大器将信号放大，再经A/D转换为数字信号，由仪表内的微处理机对重量信号进行处理后直接显示重量数。

配置打印机后，即可打印称重数据；如配置计算机，可将计量数直接输入称重管理系统进行综合管理。

二、电子汽车衡器的组成承重和传力部分：将物体的重量传递给称重传感器的全部装置，包括称重台面、吊挂连接单元、安全限位装置、地面固定件和基础设施等。

称重传感器：介于秤台和基础之间，将被称物的重量转换为相应的电信号，经信号电缆输出至称重显示仪表进行称量的测试。

显示仪表：用以测量称重传感器输出的电信号，经对电信号处理后，以数码形式输出数据。

电源：主要指向称重传感器提供的桥路激励电源和仪表线路工作的电源。

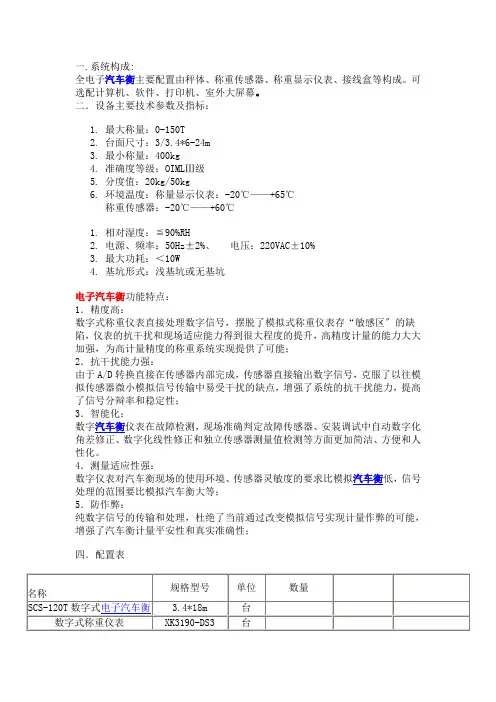

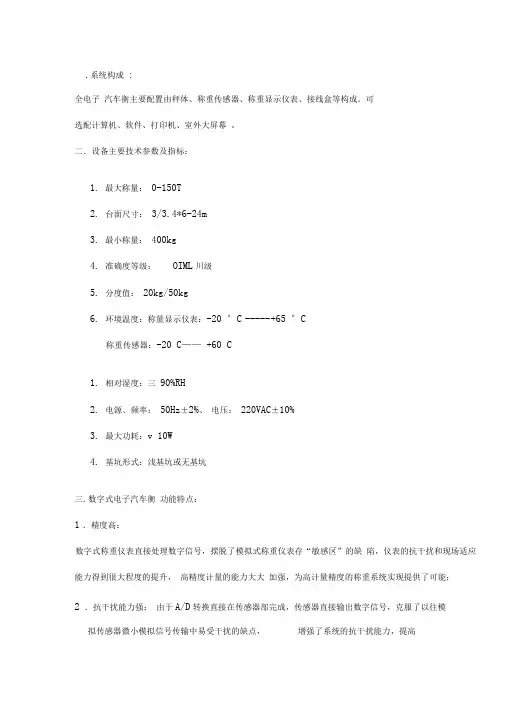

SCS系列电子汽车衡主要由秤台、传感器、连接件、限位装置、显示仪表及接线盒等零部件组成，还可以选配打印机、大屏幕显示器、计算机和稳压电源等外部设备。

限位器的作用主要是保证称量结果准确、误差小（即使有强烈冲击或飓风等横向力的作用也能使秤安全工作）。

限位器主要是防止秤台横向移动和左右晃动幅度。

三、电子汽车衡器的特点和主要用途SCS汽车衡器与传统的机械衡器、其它地上衡器相比，有很多显著的优点：如称量迅速、准确、灵敏度高，数字显示、直观易读，稳定性、可靠性强，寿命长久，特别是在危险、恶劣环境下，更能体现电子衡器的作用。

整个汽车衡器系统有稳定可靠的高精度传感器和智能化仪表显示，仪表有高灵敏度、高分辨率、稳定可靠、便于打印的优点，如果与计算机、称重软件组成称重管理系统，还能够实现称重的远距离传输、集中自动化管理。

SCS汽车衡的秤体系统也有很多优点，比如：秤体重量轻（平台为超薄型钢结构），便于安放、搬运，安装调试和维护很方便，可以采用浅基坑和无基坑2种安装形式，基础施工投资费用低。

SCS汽车衡一般用于港口、机场、矿山、冶金、工厂企业等大宗载重货物车辆的称重计算。

四、型号规格电子汽车衡通常用：SCS-鬃?表示，其中：第一个S代表地上衡；C：代表传力结构—传感器；第二个S代表数字显示；后面的“鬃?”代表最大称量。

比如：SCS-80，表示80吨的电子汽车衡。

五、汽车衡的功能介绍（1）显示功能一般能显示以下内容：毛重、净重、皮重、超载报警或显示，有的衡器还可以显示以下内容：称重次数、日期、时刻、车号、类别等。

（2）有处理功能包括：分度值、分度数设定；量程设定；打印记录等，有的汽车衡还可以根据用户要求有皮重记忆、净重分类及累计、日报打印单据、月报打印单据、金额计算、体积计算等处理功能。

六、现代电子衡器的发展趋势称重传感器向高准确度、高稳定性及环境适应性更强发展，同时，使用方便、价格成本下降。

微电子技术的应用，使数据处理能力不断增强，单台秤的可靠性提高，同时形成分布式称重集中数据管理系统，具有自适应自诊断及对即将发生的故障具有预警功能的电子衡器也会出现。

第二节秤体结构一、A型结构采取框架型结构，该结构由直接外购的型钢焊接而成，工艺简单，成本较低，技术含量低，是一种不合理结构。

一般该种结构采用纵向6根主梁组成，主梁与主梁之间间距较大，间距间的台面无支撑点，车辆行驶时，必须严格沿着秤台的中心线行使，保证车轮压在内主梁上，不能跑偏；如果车辆跑偏，车轮没有压到纵向承重梁上，秤台表面会变形弯曲，导致开焊，影响秤重使用。

特别是该秤不适用于地中使用。

若在地中使用，车辆一旦横向压过，中心台面就会立即下陷，秤台变形。

二、B型结构采用U型钢做纵梁的结构方式，该结构纵向一般采用6-8根U型纵梁，一根U型纵梁有2条直边，相当于A型结构的两根纵梁，因此B型结构的承重纵梁一般在6*2至8*2之间。

他们之间的间距平均不大于30公分，远远小于双排车轮的宽度，因此任何车辆在该秤台上，无论横向、纵向行驶，均不会将秤台台面压陷，而且该结构U型槽与台面为满焊工艺，从而使U型槽与台面形成一种箱体结构，使得车辆无论如何行驶，台面均平整不会变形。

第三节传感器一、称重传感器的结构应变电阻片。

弹性体。

弹性体的功能有2个：首先，它承受传感器所受到的外力，对外力产生反作用力，达到相对静平衡；其次，使附着在表面的应变电阻片比较理想的产生变形。

检测电路：功能是将电阻变化转换为电压输出，检测电路常用惠斯登电桥，因为惠斯登电桥具有很多优点：可以抑制温度变化的影响；可以抑制侧向力干扰；可以比较方便的解决传感器的补偿问题等。

二、传感器常用技术参数额定容量：生产厂家给出的传感器称量范围的上限值（单位是t，kg或g）。

额定输出（灵敏度）加额定载荷和无载荷传感器输出信号的差值。

由于传感器的输出信号与所加的激励电压有关，所以额定输出的单位以Mv//V来表示，称为灵敏度。

灵敏度什睿捍衅魇导识疃ㄊ涑鲇氡瓿贫疃ㄊ涑鲋疃愿帽瓿贫疃ㄊ涑龅陌俜直取?/font>非线性：称重传感器进程校正曲线偏离直线的偏差。

输出阻抗：电源激励输入端短路，传感器未加载荷时，从信号输出端测得的阻抗。

绝缘阻抗：传感器的电路和弹性体之间的直流阻抗值。

蠕变：在负荷不变的情况下，秤重传感器输出随时间的变化。

使用温度范围：传感器在此温度输入阻抗：信号输出端开路，传感器未加负荷时，从电源激励输入端测得的阻抗值。

输出阻抗：电源激励输范围内使用，其任何性能参数均不会产生永久性有害变化。

三、传感器选用的一般规则1、结构型式的选择选用何种结构型式的传感器，主要看衡器的结构和使用的环境条件。

如果制作低外形衡器，一般应选用悬臂梁式或轮辐式传感器；若对外形高度要求不严，则一般采用柱式传感器；如果使用环境很潮湿或者有很多粉尘，则应该选用密封较好的传感器；如果在有爆炸危险的环境下使用，则应选用安全度较高的传感器；如果在高架称重系统中使用，则应考虑安全及过载保护；如果在高温环境下使用，则应选用有水冷却护套的传感器；如果在高寒环境下使用，则应考虑使用有加温装置的传感器。

在型式选择中，还有一个要考虑的重要因素：维修的方便与否及所需费用，即一旦秤出了问题，是否能方便、迅速的获得零部件，如果不能，说明选择的传感器型号不合适。

2、量程的选择秤的称量值越接近传感器的额定容量，则其称量准确度越高，但在实际使用时，由于存在秤体自重、皮重及振动、冲击、偏载等情况，因而不同的秤选用传感器量程的原则不同，一般来说，遵循以下原则：单传感器秤：固定载荷（秤体、容器等的重量）+变动载荷（需称量的载荷）≤传感器额定载荷?0%；多传感器静态秤：固定载荷（秤体、容器等的重量）+变动载荷（需称量的载荷）≤传感器额定载荷?0%?传感器个数。

需要说明的是：首先，所选择传感器的额定容量应符合传感器供货单位的标准，否则，选择了非标准产品，不但价格高，而且损坏后难以更换；其次，在同一秤上，不允许使用额定容量不同的传感器，否则该系统不能正常工作；再次，所谓变动载荷（需称量的载荷）是指加于传感器的真实载荷，若从秤台到传感器之间的力在传递过程中，受到外力的影响，则称重不准确。

3、准确度的选择传感器准确度等级的选择，只要能够满足秤准确度等级的要求即可。

即若2500分度的传感器能满足要求，切勿选用3000分度的。

四、传感器的安装、调试与维修1、传感器的安装要轻拿轻放，尤其是对于用铝合金材料制造弹性体的小容量传感器，任何冲击、跌落，对传感器本身的性能都会造成极大损害；对于大容量的传感器，一般来说有较大自重，故而要求在搬运、安装时，尽可能使用适当的起吊设备（如手拉葫芦、电动葫芦等）水平调整：单个传感器安装底座的安装平面要用水平仪调整水平；多个传感器安装底座安装平面要尽量调整到一个水平面上（相对误差在3-5毫米），目的是使各传感器承受的负载基本一致。

每种传感器的受力方向都是确定的，使用传感器时，一定要在受力方向上加载，横向力、侧向力等非受力方向上加载，应避免。

尽量采用有自动定位（或自动复位）功能的传感器，如含有球形轴承、关节轴承、定位紧固器等，这样的传感器可以防止某些横向力作用在传感器上。

传感器周围应设置一些档板，或者把传感器罩起来，这样可以防止因进入赃物、灰尘等使可动部分运动不爽造成的影响称量精度的现象。

判断可动部分是否运动不爽，可以用以下方法：在秤台上增加或减少千分之一的额定负荷，如果显示仪表有反映，说明可动部分运转正常。

传感器虽有一定的过载能力，但在秤的安装过程中，应防止传感器超载，即使是短时间的超载也会造成传感器损坏，所以在安装过程中，可以先用一个和传感器等高度的垫块代替传感器，最好放平后，再安装传感器。

传感器在使用中，应注意以下问题：传感器应采用绞合铜线形成电器旁路，以保护传感器免受电焊、电流或雷电的危害；避免接受强烈的热辐射，尤其是单侧的强烈热辐射。

2、电气连接传感器的信号电缆，不能和强电电源线或控制线并行布置（如不能把传感器信号线和强电电源线及控制线放在同一管道内），如果必须并行布置，那么线与线之间的距离应保持在50厘米以上，并把信号线用金属管套好。

传感器信号线如果需要延长，应采用特制的密封电缆接线盒，如果不用此种接线盒，而采用电缆与电缆直接对接的方式，则应注意密封防潮，接好后应检验绝缘电阻，且达到标准（2000-5000M），必要时，重新标定传感器。

若信号电缆线很长，又要保证很高的测量精度，应考虑采用带有中继放大器的电缆补偿电路。

所有通向显示仪表或从仪表引出的导线，均应采用屏蔽电缆，屏蔽线的连接及接地应合理。

传感器输出信号读出电路不应和能产生强烈干扰的设备（如可控硅、接触器等）及有很大热量产生的设备放在同一箱体中，如果不能保证这一点，则应考虑在它们之间设置障板隔离之，并在箱体内安置风扇。

3、注意事项①汽车衡在长期使用中，往往由于超载、冲击等原因，造成传感器塑性变形，影响计量准确度，所以需要更换传感器。

因为传感器随着额定载荷的增大，其输出的微伏/分度信号是减少的，而不是增大，所以，在更换传感器时，应尽可能用和原来一样载荷的传感器。

若想更换更大载荷的，就要注意显示仪表量程是否可调，如果不可调，会因为额定载荷大而输出的微伏/分度信号小不能满量程输出、显示、拨码调整达不到目的而不能使用；如果可以调整，则按说明书要求设定和调试，同时也不要使额定载荷过大，否则会因为输出的微伏/分度信号过小，容易降低秤的灵敏度。

②更换传感器后要经过检定合格，才能使用。

五、传感器的配套件①连接件：连接件是一个传力装置，作用是把外力传递到传感器上，若传感器受到的力不在其设计的承载主轴线上，它将会承受到该力产生的横向分力的作用，这会导致0.3%的误差产生，这个误差是很大的。
