施工图纸会审设计交底技术交底三者的区别与关键点
施工图纸会审设计交底技术交底三者的区别与关键点01
图纸会审
目的：找出技术难题，制订解决方案，找出图纸存在的问题，减少图纸差错，消灭隐患。
组织者：监理单位。
时间：在设计交底之前，是为了在设计交底前一周交设计单位，以便在设计交底时解释图纸会审时提出的问题。
会议纪要整理单位：施工单位。
基本内容：
（1）是否无证设计或越级设计；图纸是否经设计单位正式签署。
（2）地质勘探资料是否齐全。
（3）设计图纸与说明是否符合当地要求。
（4）设计地震烈度是否符合当地要求。
（5）几个设计单位共同设计的图纸相互间有无矛盾；专业图纸之间、平立剖面图之间有无矛盾；标注有无遗漏。
（6）总平面与施工图的几何尺寸、平面位置、标高等是否一致。
（7）防火、消防是否满足。
（8）建筑结构与各专业图纸本身是否有差错及矛盾；结构图与建筑图的平面尺
寸及标高是否一致；建筑图与结构图的表示方法是否清楚；是否符合制图标准；预埋件是否表示清楚；有无钢筋明细表或钢筋的构造要求在图中是否表示清楚。
（9）施工图中所列各种标准图册施工单位是否具备。
（10）材料来源有无保证，能否代换；图中所要求的条件能否满足；新材料、新技术的应用是否有问题。
（11）地基处理方法是否合理，建筑与结构构造是否存在不能施工、不便于施工的核技术问题，或容易导致质量、安全、工程费用增加等方面的问题。
（12）工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理。
（13）施工安全、环境卫生有无保证。
（14）图纸是否符合监理大纲所提出的要求。
02
设计交底
目的：说明设计意图，解释设计文件，明确设计要求。

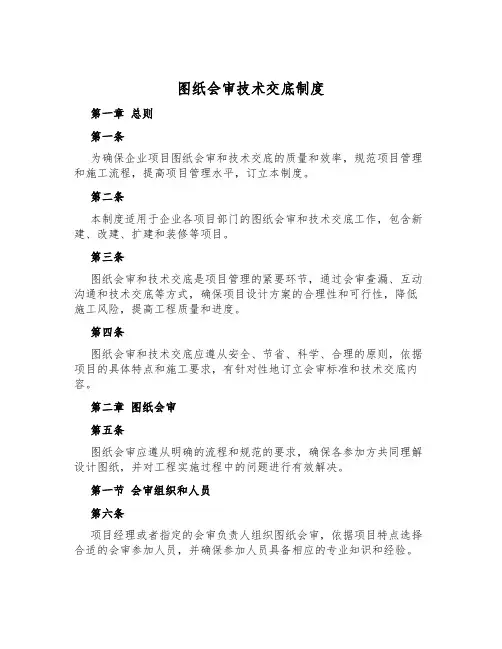

施工图设计技术交底与图纸会审制度(4篇)
施工图设计技术交底与图纸会审制度
一、背景介绍
随着科技的不断进步和社会的发展，建筑施工图设计的重要性日益凸显。施工图设计在建设项目中起到了关键作用，它是工程质量和安全的保障，对于确保工程施工的顺利进行起着关键性的作用。而施工图设计技术交底与图纸会审制度则是保证施工图设计质量的一项重要措施。本文将详细介绍施工图设计技术交底与图纸会审制度。
二、施工图设计技术交底
1. 概念
施工图设计技术交底是指施工图设计人员对设计方案进行解读和说明，使得施工图设计的目的和要求得以明确，以便施工人员能够根据设计要求进行施工。
2. 目的
施工图设计技术交底的目的是确保施工图设计的准确性和可行性，避免因设计不合理造成的施工问题和工程质量的下降。
3. 内容
施工图设计技术交底的内容通常包括设计方案的解读、设计的原则和要求、施工过程中需要注意的事项等。设计方案的解读主要是对设计方案进行详细的说明，包括设计的目标、设计的理念、设计的功能等。设计的原则和要求主要是对施工图设计的相关规定进行说明，以确保施工图设计的合理性和规范性。施工过程中需要注意的事项主要是对施工人员需要特别注意的问题进行说明，以避免不必要的错误和失误。
三、图纸会审制度
1. 概念
图纸会审制度是指在施工图设计过程中，相关人员根据设计要求和规定，对施工图进行全面、系统的检查和审查的制度。
2. 目的
图纸会审制度的目的是确保施工图设计的合理性和规范性，避免因设计错误和缺陷造成的施工问题和工程质量的下降。
3. 流程
图纸会审制度的具体流程包括图纸会审的组织、图纸会审的形式、图纸会审的内容、图纸会审的记录和归档等。图纸会审的组织主要是由施工图设计人员、相关专家和监理单位等组成会审小组，以负责具体的图纸会审工作。图纸会审的形式可以根据实际情况采取会议形式、座谈形式、书面审查形式等。图纸会审的内容主要包括设计方案的解读、设计的合理性和规范性的审查、施工图设计的相关要求和规定的检查等。图纸会审的记录和归档主要是对会审过程中的重要结果和意见进行记录和保存，以备查阅和备案之用。
图纸会审记录技术交底
图纸会审记录技术交底

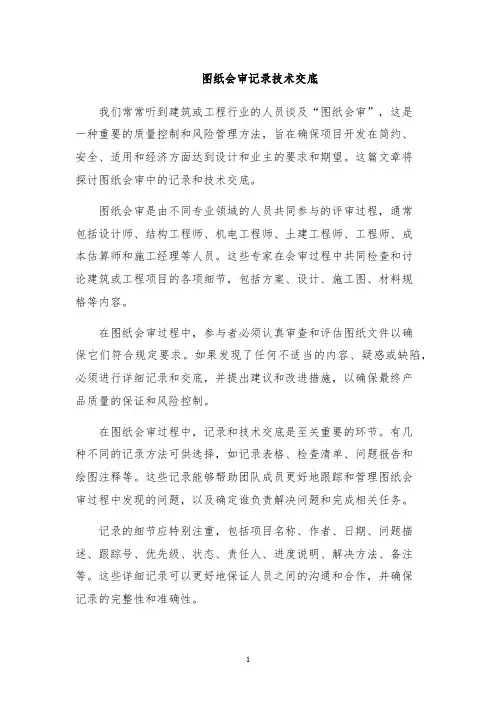

我们常常听到建筑或工程行业的人员谈及“图纸会审”，这是
一种重要的质量控制和风险管理方法，旨在确保项目开发在简约、
安全、适用和经济方面达到设计和业主的要求和期望。这篇文章将
探讨图纸会审中的记录和技术交底。
图纸会审是由不同专业领域的人员共同参与的评审过程，通常
包括设计师、结构工程师、机电工程师、土建工程师、工程师、成
本估算师和施工经理等人员。这些专家在会审过程中共同检查和讨
论建筑或工程项目的各项细节，包括方案、设计、施工图、材料规
格等内容。
在图纸会审过程中，参与者必须认真审查和评估图纸文件以确
保它们符合规定要求。如果发现了任何不适当的内容、疑惑或缺陷，必须进行详细记录和交底，并提出建议和改进措施，以确保最终产
品质量的保证和风险控制。
在图纸会审过程中，记录和技术交底是至关重要的环节。有几
种不同的记录方法可供选择，如记录表格、检查清单、问题报告和
绘图注释等。这些记录能够帮助团队成员更好地跟踪和管理图纸会
审过程中发现的问题，以及确定谁负责解决问题和完成相关任务。
记录的细节应特别注重，包括项目名称、作者、日期、问题描述、跟踪号、优先级、状态、责任人、进度说明、解决方法、备注等。这些详细记录可以更好地保证人员之间的沟通和合作，并确保
记录的完整性和准确性。
技术交底是图纸会审过程的另一个重要组成部分，其目的是确保团队中的每个人都理解和熟知项目的所有技术细节和要求。这种技术交底可以通过谈话、演示、演习和培训等方式进行，也可以通过书面通讯的方式进行。
在技术交底的过程中，各专业人员必须确保传达信息的准确性和清晰性，而且信息应适合特定的受众，并以可理解的方式表达。此外，应该尽可能地让双方互动，以便明确任何不同的解释或解决方法。
图纸会审记录技术交底
图纸会审记录技术交底
1.背景
图纸会审是建筑施工中必不可少的一环，是为了确保施工方案的合理性，保证
工程的质量和进度，同时也是一个沟通协调的过程。在会审过程中，各参与方要充分交流，理解设计意图与方案，发现和解决问题，确保施工工艺过程能够满足工程标准与质量要求。因此，在图纸会审过程中，要重点记录和交底。
2.图纸会审记录
图纸会审记录是图纸会审工作的重要组成部分，是反映设计意图是否得到理解、反映所有问题是否被充分讨论和解决、反映所有相关人员是否达成共识的重要依据。记录要包括会议时间、地点、参与人员、会议主席、记录人员等会议信息，同时要详尽记录问题和解决措施，以及达成的共识。
会议记录应当严格按照时间和事项进行记录，以确保有序而准确的记录，尽可
能避免漏项和重复。在记录中要注重解决问题的方法和步骤，一旦出现问题及时排查，调整方案和时间表，最终达成共识。
在图纸会审记录中还应当包含一些重要的内容，例如对重点建筑部分的详细说明，对于技术难点的解决方案，对于施工方案可能产生的风险及应对措施等都应详细记录。这些内容在实际施工过程中能够帮助指导方案的实施，提高施工单位的工作效率。
3.技术交底
技术交底是图纸会审过程的一部分，是将项目方案中需要注意的技术问题进行
逐一详细的说明和交底，以促进施工单位的理解和落实，在保证施工质量的同时保证工程进度。
交底中要详细解决如何实现工程质量与标准和安全施工等问题，对于具体的实
施方案也要进行详细的说明。同时，还要明确施工方案的要求、质量标准、验收规定等，以便于施工单位在后期的实施中进行管理和监督。
图纸会审与技术交底
《主体结构工程施工》课程
8、工艺管道、电气线路、设备装置、运输道 路与建筑物之间或相互间有无矛盾，布置 是否合理。
9、建筑与结构是否存在不能施工或不便施 工的技术问题，或导致质量、安全及工程费 用增加等问题。
《主体结构工程施工》课程
10、施工安全、环境卫生有无保证。
11、防火、消防设计是否满足有关规程要求。
《主体结构工程施工》课程
设计交底： 即设计图纸交底。是在施工图完成 并经审查合格后，在设计文件交付施 工时，由建设单位主持下，由设计单 位向各施工单位（土建施工单位与各 设备专业施工单位）进行的技术性交 待，主要交待建筑物的功能与特点、 设计意图与要求等。
《主体结构工程施工》课程
图纸会审、设计交底的目的： 一、图纸会审使施工单位和各参建单位 熟悉设计图纸，了解工程特点和设计意 图，找出需要解决的技术难题，并制定 解决方案；
《主体结构工程施工》课程
3、施工图与设备、特殊材料的技术要求是否 一致；主要材料来源有无保证，能否代换； 新技术、新材料的应用是否落实。
《主体结构工程施工》课程
4、各专业说明书是否详细，与规范、规程是 否一致。
5、结构布置与设计是否合理，是否与工程地 质条件紧密结合，是否符合抗震设计要求。 设计地震烈度是否符合当地要求。
其目的是使施工人员对工程特点、技 术质量要求、施工方法与措施等方面有 一个较详细的了解，以便于科学地组织 施工，避免技术质量等事故的发生。
设计交底及图纸会审会议纪要内容范文
设计交底及图纸会审会议纪要内容范文
全文共3篇示例，供读者参考
图纸会审和设计交底是一条纽带,它将参与到工程建设的各方紧密的联系在一起。其主要作用是对施工单位和监理单位正确贯彻设计意图、建设要求和技术性能等。下文是图纸交底会议纪要，欢迎阅读!
设计交底及图纸会审会议纪要内容范文一
会议议题：
工程名称：
时间：20xx年3月16日上午9：00
地点：
主持人：
参加单位及人员：
会议议程及内容：
一、设计人员对鹿城区江滨西路a线道路工程东标段施工图纸的设计进行了简述;
二、施工单位、监理单位人员对图纸提出了相关问题，设计人员答复形成纪要如下:
1、污水、雨水管线轴线是否统一按照施工图sh-01中的断面布置施工，y18-y19段雨水管应该怎样布置。
答复：因y18前段均无污水管线，因此，设计将雨水管轴线移至污水管位，y18-y19段为过渡段。其余均按施工图sh-01中的断面布置施工。
2、人行道结合层设计图纸上有两种表示，图纸的结构剖面和工程量清单均为3cm干拌水泥黄砂，而图纸说明为3cmm7.5砂浆。
答复：按图纸说明的3cmm7.5砂浆施工。
3、道路结构的矿渣层弯沉值未明确?
答复：矿渣层弯沉值由设计单位另外给出。
4、图纸第81页污水管平面图中，w5的支管与相邻雨水管的标高标注反了，是否应该调整?
答复：按管道平面高程图的标注为准。
5、w9-w10段的倒虹管深度约为6米深，施工单位提出，开挖施工难度极大，可否改为牵引法施工，w9和w10井改为沉井?
答复：经协商，同意变更，由设计单位出具变更图纸。
6、工程量清单说明图纸d-8-1作废，k0+-k1+段道路结构按图纸d-6-1施工，施工单位和监理单位认为不妥。
图纸技术交底会议纪要
XX项目图纸技术交底会议纪要XX公司
时间：XX年XX月XX日XX:XX
地点：XXX
主持人：XX
记录人：
参加人员：
建设单位：XX
设计单位：XX
监理单位：XX
施工单位：XX
本次会议为业主组织设计、监理、造价咨询、总包单位的图纸技术交底会，会
议由设计单位专业工程师对项目管理人员做图纸技术交底内容如下：
1、项目施工需满足设计及规范要求，请项目参建单位重视总说明相应要求，施工过程中应多注意综合各专业图纸，重视各专业图纸界面施工问题，提前看图，如若发现图纸问题，请立马与设计单位相关人员沟通解决，保持沟通顺畅，共同为项目进展出力；
2、关于结构图纸版本相关问题，如若后续结构调整修改量大，设计院将会第一时间更改图纸版本，如若结构调整修改量小，设计院将根据项目需求下发相应的修改单给到项目，确保项目进展不受图纸影响；
3、关于图纸解析效力问题，大样图（原位说明）的解析效力大于图纸分说明，图纸分说明解析效力大于图纸总说明，项目按图施工时，如若发现有冲突，请按此效力解析执行；
4、电气图纸中，由于地上商铺位置不在地下室范围内，但商铺大量管线需要从地下室引进，且商铺顶设计有相应的风机设备等，此类情况，请项目重视穿线管的防水处理，重视此位置的防水质量；
5、为保证首层电房施工不存在返工情况，建议项目部等电力设计院图纸通过供电
局审核后再对该部位进行施工；
6、目前精装修图纸尚未正式完善，建议户内配电箱等对应的图纸完善后方进行该项施工，避免二次施工；
7、请业主尽快完成项目精装与毛坯区域的划分，并尽快给到设计单位，方便后续室内各系统末端定位；
设计技术交底及图纸会审纪要
指导工程施工
绘制竣工图
竣工归档
工程变更签证
工程决算
精选
10
设计交底与图纸会审应遵循的原则
1、设计单位应提交完整的施工图纸。 2、各专业图纸之间必须核对。 3、设计单位必须派负责该项目的主要设计人员出席。 4、工程图纸必须经建设单位确认。未经确认不得交
付施工。 5、凡直接涉及设备制造厂家的工程项目及施工图，
3、使监理与施工单位对图纸中部分疑惑的问题 得到解答，从而加深对设计图纸的理解。
4、现阶段大多对施工进行监理，设计监理很少，
图纸中差错难免存在，故设计交底与图纸会审更显
必要。
精选
8
设计技术交底及图纸会审的现实意义
现阶段大多建设工程项目实行对施工进行监
理，而对设计阶段的监理很少，加上设计时间要
求紧，设计过程中，各专业设计人员彼此之间缺
晰；设计深度是否满足施工要求；图示尺寸、标
高是否统一、准确无误，各交叉连接点是否相符。
7、审核设计所选用的标准图集和图纸是否相符，采
用新技术、新材料、新工艺、新结构的科学性和
可行性。
8、审核设计图纸是否便于施工，技术要求是否合理、
可行，质量、安全能否得到保证，有何相应的合
理化建议。
精选
20
施工图审核监理工作要点
9、审核建筑、结构、设备安装、管道工程等各专 业工种图纸间是否有矛盾，大型构件或设备的吊装 是否具备条件并满足安全施工要求。 10、审核对特殊部位的质量要求及验评标准是否明 确。 11、审核施工图是否经过政府有关图审部门的审查。 12、其他。
施工图纸会审、设计技术交底会议纪要
施工图纸会审、设计技术交底会议纪要
各专业工程师对各施工单位的图纸会审工作进行安排，明确各专业之间的沟通方式及专业负责人。
各专业工程师对会审中提出的问题进行逐条分析，明确责任及落实时间。
各专业工程师对设计交底中的重点内容进行讲解，并对各施工单位提出的问题进行解答。
各专业工程师对施工现场安全文明施工、成品保护等进行强调，要求各施工单位严格遵守相关规定。
各专业工程师对需要协调的问题进行讨论，明确解决方案并落实责任人。
各专业工程师对本次会议的纪要进行总结，明确会议的主要内容和要求。
参加单位：建设单位、设计单位、监理单位、施工单位；
图纸会审内容：各专业工程师对图纸进行逐条审核，提出问题和建议；
图纸会审要求：各专业工程师要认真审核图纸，提出问题和建议，并明确责任和落实时间。
各专业工程师对会审中提出的问题进行逐条分析：
建筑专业：建筑图与结构图的标注不一致，楼梯梯段净宽标注不一致等；
结构专业：结构设计不合理，构造措施不当等；
水电专业：水管走向与实际不符，电气管线布置不合理等；
针对以上问题，各专业工程师要认真分析，明确责任和落实时间，确保问题得到及时解决。同时，对于其他未提及的问题和建议，各专业工程师也要认真对待，及时处理。
各专业工程师对设计交底中的重点内容进行讲解：
参加单位：建设单位、设计单位、监理单位、施工单位；
设计交底内容：各专业工程师对设计图纸进行讲解，并对现场实际情况进行分析和讨论；
设计交底要求：各专业工程师要认真讲解设计图纸，并对现场实际情
况进行分析和讨论，确保各方对设计方案有充分了解和认识。同时，对于现场实际情况与设计图纸不符的情况，要及时提出和处理。（1）楼梯间墙面砖排版与踏步数量不匹配，导致与设计图不符。建议按照踏步数量重新排列砖块，保证与原设计图一致。
图纸会审
参加
会审
人员
建设单位：山西远洋房地产开发有限公司
监理单位：临汾开天建设监理有限公司
设计单位：太原里工大学建筑设计研究院
施工单位：五峰建设集团有限
会审单位
（签章）
建设单位
监理单位
设计单位
施工单位
项目负责人：
年月日
总监理工程师：
底商梁是否甩筋,甩筋甩至什么位置?是否方便施工。
参加
会审
人员
建设单位：山西远洋房地产开发有限公司
监理单位：临汾开天建设监理有限公司
设计单位：太原里工大学建筑设计研究院
施工单位：五峰建设集团有限
会审单位
（签章）
建设单位
监理单位
设计单位
施工单位
项目负责人：
年月日
总监理工程师：
年月日
专业设计负责人：
年月日
年月日
专业设计负责人：
年月日
专业技术负责人：
年月日
图纸会审、技术交底记录
年 月 日编号：
工程名称
陆合佳苑小区9#楼
日期
共页
会审地点
专业名称
土建
第页
序
号
图纸编号
提出问题
会审结果
1、
2、
图纸会审技术交底会议纪要
图纸会审、技术交底会议纪要工程名称：宏源国际广场
时间：二○一三年十二月二十六日
地点：湖南兴鸿源投资开发有限公司会议室
主办单位：湖南兴鸿源投资开发有限公司
参加单位及人员：
建设单位：湖南兴鸿源投资开发有限公司
郑登永唐伟杰马伟彪李华平刘达
勘察单位：湖南省勘测设计院
贺智铭周光余
设计单位：湖南省建筑科学研究院
李桂莲刘纯钢刘映菲毛泽平曾昭英张义长杨健
施工单位：长沙兆鑫建筑工程有限公司
章汉其邹鑫邓元明王莎慧陈泽赵星李浩
薛兴达
无梁楼盖供货单位：长沙巨星轻质建材股份有限公司
周时
监理单位：长沙升达建设工程项目管理有限公司
肖斌李杰黄果谈献章彭建权
质监部门：长沙市建设工程质量监督站
文工张耀军
会议内容：
第一部分设计交底
（一）建筑部分
1、场地排水需满足设计及规范要求。
2、地下室防水等级为一级，按中南地区工程建设标准设计建筑图集《地下室防水》11ZJ311相关要求施工，需特别注意管道穿墙的防水施工。
3、卫生间混凝土防水反边不小于200高。
4、屋面排水找坡需满足设计要求，卷材反边不小于300。
5、栏杆的安全高度需满足规范要求。
6、管道井楼层防火封堵及防火门的开启方向需满足设计及规范要求。
7、节能热桥处理需满足设计要求。
8、各专业预留、预埋孔洞需配合各专业图纸尺寸及位置预留、预埋。
（二）结构部分
1、需熟悉图纸内容及标准图集11G101-1－3,，特别是结构总说明中的内容及标准图集中构造做法、钢筋锚固等。
2、地下室混凝土养护及外加剂的控制需编制相应的方案。
3、无梁楼盖施工需在专业厂家的指导下施工。
4、钢筋的锚固长度、保护层厚度需满足规范要求。
图纸会审与技术交底
3、 构筑物：高度低于30米的烟囱，容量小于 80立方米的水塔，容量小于500立方米的水池， 直径小于9米或边长小于6米的料仓。
《主体结构工程施工》课程
按规定审查设计单位是否越级设计！
《主体结构工程施工》课程
注册建筑师、结构师执业资格章
《主体结构工程施工》课程
各项技术交底记录是工程技术档案 资料中不可缺少的部分。
资料档案员
归档整理
《主体结构工程施工》课程
对不同层次的施工人员，其技术交 底深度与详细程度不同
《主体结构工程施工》课程
施工技术交底的一般性内容：
施工技术负责人向施工员、质检员、安全员 技术交底的内容： 1、工程概况和当地地形、地貌。工程地址及 各项技术经济指标； 2、设计图纸的具体要求、做法及其施工难度； 3、施工组织设计或施工方案的具体要求及其 实施不周与方法；
《主体结构工程施工》课程
《主体结构工程施工》课程
图纸会审的形式： 全部图纸集中会审 分部图纸会审 分阶段图纸会审 分专业图纸会审
具体会审 形式由监 理确定
《主体结构工程施工》课程
图纸会审内容
重点掌握
《主体结构工程施工》课程
1. 设计单位资质情况，是否无证设计或越级 设计；施工图纸是否经过设计单位各级人 员签署，是否通过施工图审查机构审查。
施工图纸会审与设计技术交底内容
施工图纸会审与设计技术交底内容
施工图纸会审与设计技术交底内容
施工图具有图纸齐全、表达准确、要求具体的特点，是进行工程施工、编制施工图预算和施工组织设计的依据，也是进行技术管理的重要技术文件。那么，下面是由店铺为大家整理的施工图纸会审与设计技术交底内容，欢迎大家阅读浏览。
一、图纸会审一般包括的主要内容
(1)是否无证设计或越级设计;图纸是否经设计单位正式签署。
(2)地质勘探资料是否齐全。
(3)设计图纸与说明是否齐全，有无分期供图的时间表。
(4)设计地震烈度是否符合当地要求。
(5)几个设计单位共同设计的图纸相互间有无矛盾;专业图纸之间、平立剖面图之间有无矛盾;标注有无遗漏。
(6)总平面与施工图的几何尺寸、平面位置、标高等是否一致。
(7)防火、消防是否满足要求。
(8)建筑结构与各专业图纸本身是否有差错及矛盾;结构图与建筑图的平面尺寸及标高是否一致;建筑图与结构图的表示方法是否清楚;是否符合制图标准;预埋件是否表示清楚;有无钢筋明细表;钢筋的构造要求在图中是否表示清楚。
(9)施工图中所列各种标准图册，施工单位是否具备。
(10)材料来源有无保证，能否代换;图中所要求的条件能否满足;新材料、新技术的应用有无问题。
(11)地基处理方法是否合理，建筑与结构构造是否存在不能施工、不便于施工的技术问题，或容易导致质量、安全、工程费用增加等方面的问题。
(12)工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理。
(13)施工安全、环境卫生有无保证。
(14)图纸是否符合监理大纲所提出的要求。
图纸会审记录技术交底
图纸会审记录技术交底
一、背景
在建筑工程中，图纸会审是一个非常重要的环节，它是设计方案到
施工实践的一个过渡环节。图纸会审旨在通过多方的讨论和审核，消
除设计方案中的不合理点和工程隐患，为后续的建设提供有力保障。
因此，在图纸会审过程中，要对每一个审核意见都进行记录和交底，
以确保设计方案的实现和施工安全。
二、图纸会审的基本流程
图纸会审是由建设单位、设计单位、监理单位、施工单位等相关各
方进行的。会议组织者要在会前将图纸分发给各方，并告知会议时间
和地点。会议时，各方就图纸展开讨论，每一方代表都可以提出自己
的意见和建议。最终，通过各方的协商和讨论，达成一致意见，并书
面形式将意见公示，为后续的实施提供指导。
三、图纸会审中记录的重要性
在图纸会审的过程中，每一条审核意见和修改建议都应该反映在会
议记录中，并进行核对和认可。这些记录包含了设计方案的不足之处、工程隐患以及具体的解决方案。当监理方在施工过程中发现问题时，
可以进行对照核对，以防止出现施工偏差，提高施工质量和工程安全性。
此外，图纸会审记录也对之后的验收和维保提供了非常重要的支持。针对每一个图纸会审意见的落实情况，可以在施工完毕后一一进行跟
踪核查，以达到实施设计方案的目的。同时，图纸会审记录也为之后
的工程维护提供了完整的技术支持，以保证工程的长期可靠性和有效性。
四、图纸会审技术交底的要点
在图纸会审中，技术交底是必不可少的步骤。它是在审核完每一条
意见之后，对负责落实的单位或个人进行详细讲解的过程。在技术交
底中，通常要阐述以下要点：
1. 落实方案的方案内容
施工图设计技术交底与图纸会审制度范文
施工图设计技术交底与图纸会审制度范文施工图设计技术交底与图纸会审是建筑工程施工过程中至关重要的环节，它能够有效保障施工图设计的准确性和合理性，确保施工质量和安全。本文将从施工图设计技术交底和图纸会审制度两个方面进行阐述，以期为相关工作提供参考。
一、施工图设计技术交底
1.重要性
施工图设计技术交底是施工图设计的最后一个环节，也是关键的一环。通过技术交底，可以将设计方案、施工方案等技术要求准确传达给施工单位，确保施工单位对设计图纸的理解和执行一致，避免设计与施工之间的误差。
2.内容和形式
施工图设计技术交底的内容应包括但不限于以下几点：
（1）设计资料的交接和解读：交底人员应向施工单位详细解读设计方案、施工方案等设计资料，明确设计的原意和要求。
（2）图纸解读：交底人员应针对施工单位的技术人员，对设计图纸进行逐图、逐页的解读，重点讲解标高、尺寸、符号、图例等内容，确保施工单位对图纸的理解准确。
（3）技术要求的明确：交底人员应明确设计图纸中的各项技术要求，包括但不限于结构、材料、工艺等方面的要求，确保施工单位能够按要求施工。
（4）安全防护措施：交底人员应向施工单位讲解施工图纸中的安全防护措施要求，提醒施工单位注意工人的人身安全和施工现场的安全。
施工图设计技术交底的形式可以采用会议、讲座、现场指导等多种形式，根据具体情况选择最为适宜的方式。
3.注意事项
（1）明确责任：施工图设计技术交底应由专业技术人员负责，确保专业性和准确性。
（2）交底记录：交底过程中应编制详细的交底记录，包括交底时间、地点、人员、内容等，便于后期核查和追责。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术交底
工程名称大英县青龙坡4、5、6社安置房项目建设单位四川汇景置业有限公司监理单位四川成化工程项目管理有限公司施工单位四大和建筑工程有限公司交底部位基础、主体、装饰装修、给排水、强弱电交底日期2015.9.10
交底人签字接收人签字
参加单位
及人员
图纸会审
工程名称大英县青龙坡4、5、6社安置房项目会审日期2015.9.10
参加人员
建设单位四川汇景置业有限公司
设计单位大英县建设设计所
施工单位四大和建筑工程有限公司
监理单位四川成化工程项目管理有限公司
监督部门大英县建设局质量监督站
主持人记录人
记录内容1#楼C段：
1、一层平面4轴交U轴送风井无做法。详通施。
设计：
2、五层是否为局部屋面，部分架空层（是否按屋面做法做）。
设计：
3、标准层A轴交12轴、22轴是否为构造柱，无做法。
设计：
4、建施3/20所示护窗栏杆可否改为平飘板内侧安装。
设计：
5、防水材料是否改为丙纶、涤纶。SBS油性保护层易空鼓。
设计：
6、桩身贯入持力层深度及桩最小长度不明确。
设计：
7、建施03/08地下室平面图说明9中，为橡胶止水带，结01大样为钢板。
设计：
8、地下室集水坑JKS3无深度。
设计：
9、结施23页二层梁平面中，抗震缝6/01轴梁无编号。
设计：
10、地下室结施02后浇带设置中只设了底板，剪力墙和顶板是否不设后浇带，设置的位置是否在主楼下部。
设计：
11、地下室无排水沟。
设计：
12、地下室入口处设置集水井，抽水管道会阻碍道路。
设计：
13、建施09中，5层平面图储藏室有窗洞立面（图号16）上没有，电梯井没有通风口。
设计：
施工单位代表：（签字）设计单位代表：（签字）监理单位：
（注册监理工程师方章）
建设单位代表：（签字）
图纸会审
工程名称大英县青龙坡4、5、6社安置房项目会审日期
参加人员
建设单位四川汇景置业有限公司
设计单位大英县建设设计所
施工单位四大和建筑工程有限公司
监理单位四川成化工程项目管理有限公司
监督部门大英县建设局质量监督站
主持人记录人
记录内容14、地下室建施04/8地下室顶板平面图，消防通道与一层梁平图建施22/38不符，5—9轴交w —u轴与地下室顶板结构布置图结施03/04不符。
设计：
2#楼：
1、建施所有门洞是做2m还是2.1m。
设计：
2、1单元楼梯正立面图1轴和23轴线条是外墙漆着色还是GRC线条。
设计：
3、钢筋连接方式，大于16的钢筋采用电渣压力焊还是机械套丝连接。
设计：
4、给排水是做到户还是做到厨房卫生间。
设计：
5、2单元建筑3、4、5层平面图中C—E交8轴空调板立面无显示，无详细作法大样图。设计：
6、2单元5+1跃层中结构板中无洞口，无法上跃层。
设计：
7、所有凸窗板是否留空调洞。
设计：
施工单位代表：（签字）设计单位代表：（签字）监理单位：
（注册监理工程师方章）
建设单位代表：（签字）
