矿用隔爆兼本安型稳压电源-说明书
安装、使用本产品前请认真阅读本使用说明书！矿用隔爆兼本安型稳压电源使用说明书版本号：NO.1发布日期：2009-10-01执行标准：MT/T 408-1995，Q/HL J406-2009矿用隔爆兼本安型稳压电源1概述KDW127 / 18矿用隔爆兼本安型稳压电源是向Ⅰ类本质安全型设备提供电源，具有双重化的过流、过压保护。
2型号含义、防爆型式、重量及外壳尺寸2.1型号含义KD W 127 / 18本安额定输出电压：18V.DC最高额定输入工作电压：127V.AC直流稳压矿用电源2.2防爆型式：矿用隔爆兼本质安全型；防爆标志：Exd[ib]I。
2.3产品重量及外壳尺寸：18kg，320mm×240mm×143mm。
3 主要技术参数3.1 环境条件3.1.1系统在下列环境条件下能正常工作a. 工作温度：0℃～﹢40℃b. 湿度：≤98%c. 大气压力：80kPa～110kPad. 储存温度：-40℃～﹢60℃e. 无显著振动和冲击的场合f. 在具有甲烷，煤尘等爆炸性混合物的煤矿井下，但无破坏绝缘的腐蚀性气体的场合3.1.2 KDW127/18矿用隔爆兼本安型稳压电源能承受的最恶劣的贮运条件为：a．高温： +60℃；b．低温： -40℃；c．平均相对湿度： 95％（±25℃）；d．振动：加速度50m/s2；e．冲击：峰值加速度500m/s2。
3.2 KDW127/17.5矿用隔爆兼本安型稳压电源技术参数3.2.1 额定工作电压127V.AC3.2.2 电压波动范围：额定值的75%～110%；3.2.3 电源频率：48Hz～52Hz；3.2.4 电源电压失真：总的谐波分量应≤10%。
3.2.5 本安电源输出表13.2.6 本安参数a)最高开路电压U0：19.2V；b)最大输出电流I0：1.1A；c)最大外部电容C O：4.7μF；d)最大外部电感L O：0.1mH。
3.3 KDW127/18矿用隔爆兼本安型稳压电源及外形尺寸KDW127/18矿用隔爆兼本安型稳压电源安装方式：用螺钉固定在液压机上，通过电缆连接；KDW127/18矿用隔爆兼本安型稳压电源外形尺寸：外形尺寸（长×宽×高）：320mm×240mm ×143mm；具体如图一:图一4 工作原理4.1 内部电路采用如图二所示电路方式：图二4.2 基本原理图中输入电路采用最新的POWER公司的芯片完成电源的转换，该转换方式具有转换效率高、电路体积小的特点，大大降低了电路的发热。

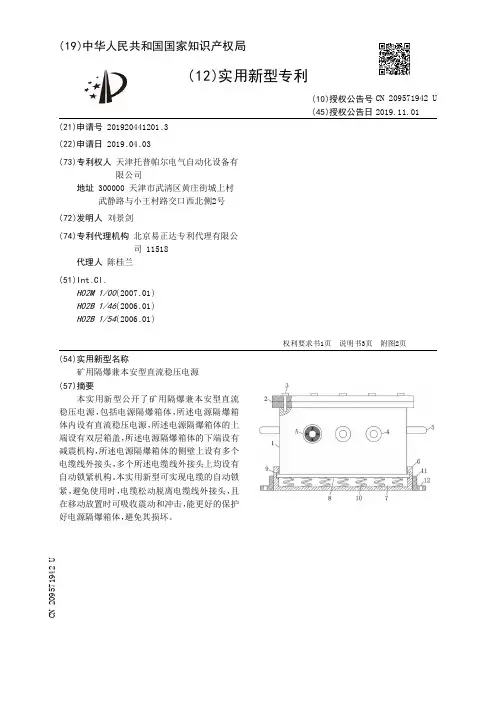

【CN209571942U】矿用隔爆兼本安型直流稳压电源【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920441201.3(22)申请日 2019.04.03(73)专利权人 天津托普帕尔电气自动化设备有限公司地址 300000 天津市武清区黄庄街城上村武静路与小王村路交口西北侧2号(72)发明人 刘景剑 (74)专利代理机构 北京易正达专利代理有限公司 11518代理人 陈桂兰(51)Int.Cl.H02M 1/00(2007.01)H02B 1/46(2006.01)H02B 1/54(2006.01)(54)实用新型名称矿用隔爆兼本安型直流稳压电源(57)摘要本实用新型公开了矿用隔爆兼本安型直流稳压电源，包括电源隔爆箱体，所述电源隔爆箱体内设有直流稳压电源，所述电源隔爆箱体的上端设有双层箱盖，所述电源隔爆箱体的下端设有减震机构，所述电源隔爆箱体的侧壁上设有多个电缆线外接头，多个所述电缆线外接头上均设有自动锁紧机构。
本实用新型可实现电缆的自动锁紧，避免使用时，电缆松动脱离电缆线外接头，且在移动放置时可吸收震动和冲击，能更好的保护好电源隔爆箱体，避免其损坏。
权利要求书1页 说明书3页 附图2页CN 209571942 U 2019.11.01C N 209571942U权 利 要 求 书1/1页CN 209571942 U1.矿用隔爆兼本安型直流稳压电源，包括电源隔爆箱体(1)，其特征在于，所述电源隔爆箱体(1)内设有直流稳压电源，所述电源隔爆箱体(1)的上端设有双层箱盖(2)，所述电源隔爆箱体(1)的下端设有减震机构，所述电源隔爆箱体(1)的侧壁上设有多个电缆线外接头(4)，多个所述电缆线外接头(4)上均设有自动锁紧机构。
2.根据权利要求1所述的矿用隔爆兼本安型直流稳压电源，其特征在于，所述双层箱盖(2)的材质为紫铜，所述双层箱盖(2)通过多个锁紧螺栓(3)与电源隔爆箱体(1)相连，多个所述锁紧螺栓(3)绕双层箱盖(2)等间距设置。
隔爆兼本安型直流稳压电源

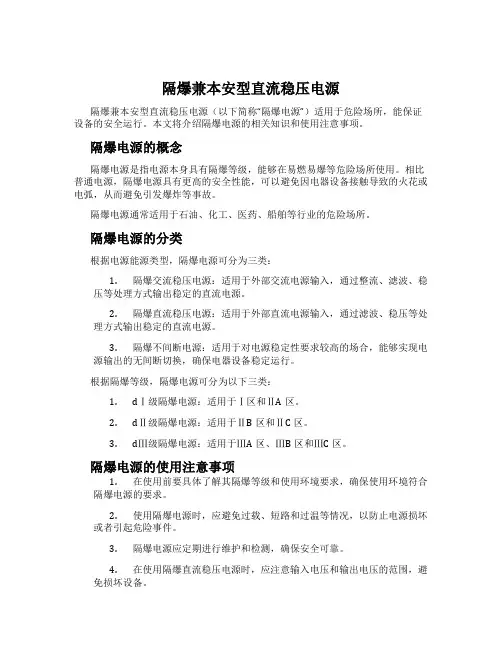

隔爆兼本安型直流稳压电源隔爆兼本安型直流稳压电源（以下简称“隔爆电源”）适用于危险场所，能保证设备的安全运行。
本文将介绍隔爆电源的相关知识和使用注意事项。
隔爆电源的概念隔爆电源是指电源本身具有隔爆等级，能够在易燃易爆等危险场所使用。
相比普通电源，隔爆电源具有更高的安全性能，可以避免因电器设备接触导致的火花或电弧，从而避免引发爆炸等事故。
隔爆电源通常适用于石油、化工、医药、船舶等行业的危险场所。
隔爆电源的分类根据电源能源类型，隔爆电源可分为三类：1.隔爆交流稳压电源：适用于外部交流电源输入，通过整流、滤波、稳压等处理方式输出稳定的直流电源。
2.隔爆直流稳压电源：适用于外部直流电源输入，通过滤波、稳压等处理方式输出稳定的直流电源。
3.隔爆不间断电源：适用于对电源稳定性要求较高的场合，能够实现电源输出的无间断切换，确保电器设备稳定运行。
根据隔爆等级，隔爆电源可分为以下三类：1.dⅠ级隔爆电源：适用于Ⅰ区和ⅡA区。
2.dⅡ级隔爆电源：适用于ⅡB区和ⅡC区。
3.dⅢ级隔爆电源：适用于ⅢA区、ⅢB区和ⅢC区。
隔爆电源的使用注意事项1.在使用前要具体了解其隔爆等级和使用环境要求，确保使用环境符合隔爆电源的要求。
2.使用隔爆电源时，应避免过载、短路和过温等情况，以防止电源损坏或者引起危险事件。
3.隔爆电源应定期进行维护和检测，确保安全可靠。
4.在使用隔爆直流稳压电源时，应注意输入电压和输出电压的范围，避免损坏设备。
结语隔爆兼本安型直流稳压电源具有高安全性能，是危险场所使用的理想电源，具有广泛的应用前景。
在使用时，应按照相关规格要求进行选型、安装和使用，以确保设备运行的安全可靠。
矿用隔爆兼本安直流稳压电源产品使用说明书
KDW0.3/660(C)型矿用隔爆兼本安直流稳压电源产品使用说明书感谢您选购本产品！为了保证安全并获得最佳效能，在安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。
前言本说明书详细地介绍了KDW0.3/660(C)型矿用隔爆兼本安直流稳压电源的使用方法及注意事项，使用者在使用前请务必仔细阅读。
KDW0.3/660(C)型矿用隔爆兼本安直流稳压电源在生产过程中执行的是煤炭科学研究总院重庆分院发布的企业标准：Q/MKC 236-2005 。
目次前言 (I)1 概述 (1)2 结构特征与工作原理 (2)3 技术特征 (3)4 尺寸、重量 (3)5 安装、使用 (3)6 故障分析与排除 (4)7 维护、保养 (4)8 运输、贮存 (5)9 开箱检查 (5)10 其它 (5)KDW0.3/660(C)型矿用隔爆兼本安直流稳压电源1 概述1.1 产品特点KDW0.3/660(C)型矿用隔爆兼本安直流稳压电源（以下简称稳压电源）主要为矿井设备提供本质安全的直流稳压电源。
该电源采用了先进的电源模块对输入的电源进行处理，使电路有完全独立的本安输出，每路均设计有双重的过压过流以及过热保护，加之采用了先进的工艺，使效率高达90%以上。
1.2 主要用途及适用范围1.2.1 主要用途1.2.1.1为KTJ(6)型矿用网络交换机提供本质安全直流稳压电源。
1.2.1.2能为所需要电源的设备提供2路本安5 V/2.5 A、2路本安3.6 V/2.5 A和1路本安12 V/0.5 A 的本安源。
1.2.2 适用范围：煤矿井下有瓦斯和煤尘存在的场所或需要本质安全直流电源的的地方。
1.3 品种、规格KDW0.3/660(C)型矿用隔爆兼本安直流稳压电源；1.4 型号的组成及其代表的意义1.5 环境条件1.5.1 工作条件a) 工作温度: 0 ℃～40 ℃；b) 相对湿度: ≤95 %(+25℃)；c) 大气压力: 80 kPa～106 kPa；d) 机械环境: 无显著震动和冲击的场合；e) 有煤尘和瓦斯存在的场所。
浅谈矿用隔爆兼本安型直流稳压电源设计方案
浅谈矿用隔爆兼本安型直流稳压电源设计方案随着煤矿现代化程度的不断提高，对煤矿供电的可靠性、安全性提出越来越高的要求。
本安电源是煤矿井下的重要电气设备，它的安全运行是现代化煤矿中其他矿井下各类电气设备高效率、高质量运转的保证。
但是由于矿井下特殊的工作环境和其他原因，目前，煤矿井下本安电源的管理还存在若干问题：首先，矿井下本安电源种类繁多、独立性强，若不在现场很难检测它们的工作状态；其次，这些电源的功能参数各不相同，电源的维护管理也不统一。
如果矿井下现场设备的供电情况不能在第一时间获取，一旦发生电源故障，不仅影响设备运行，还可能导致重大事故的发生。
近年来，数字矿山的提出使得本安电源已经由独立的外部设备产品发展成为整个通信系统不可分割的一部分。
这不仅要求本安电源具备传统的供电、防爆等功能，而且应该通过CAN通信接口、以太网通信接口或458总线等具备智能通讯的能力，以实现本安电源可方便快捷的接入数字通信系统中。
基于此，本文提出了一种智能型矿用隔爆兼本安型直流稳压电源的设计，能够解决当前电源独立、管理不规范、供电情况不明以及电源故障情况等，实现本安电源的网络化、智能化。
1 智能型本安电源结构本安型电路是指在规定的试验条件下正常工作或在规定的故障状态下产生的电火花和热效应均不能点燃规定的爆炸性气体混合物的电路。
智能本安型电源的设计目的是保证操作者的人身安全、防止出现事故后电源故障、电源不正常时能够自我修复或及时断电报警、通过网络控制与监测电源工作情况等。
因此，智能本安电源的设计采用降压、整流、稳压、过流过压保护、充电及快速切断模块、CAN通信接口模块、微控制器模块。
本文设计的本安电源原理框图如图1所示。
交流电通过隔爆电磁开关直接控制整个电源的交流输入，再将交流电输入变压器降压，经整流、滤波、稳压电路1输出直流电，给蓄电池充电。
用过整流、滤波、稳压电路2输出的直流电给负载供电，经过切换电路，所选择的一路输出电压经过稳压、多重过流和过压保护电路输出可靠的本安电源。
