任务1常用电子仪器的使用
实验一常用电子仪器的使用

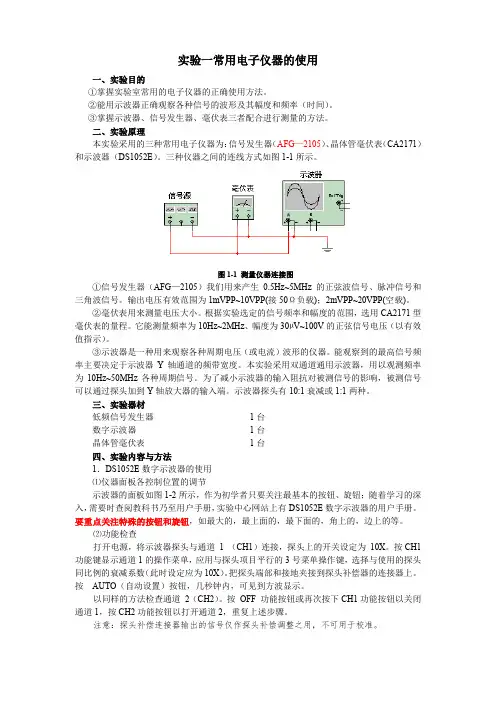

实验一常用电子仪器的使用一、实验目的①掌握实验室常用的电子仪器的正确使用方法。
②能用示波器正确观察各种信号的波形及其幅度和频率（时间）。
③掌握示波器、信号发生器、毫伏表三者配合进行测量的方法。
二、实验原理本实验采用的三种常用电子仪器为：信号发生器（AFG—2105）、晶体管毫伏表（CA2171）和示波器（DS1052E）。
三种仪器之间的连线方式如图1-1所示。
图1-1 测量仪器连接图①信号发生器（AFG—2105）我们用来产生0.5Hz~5MHz 的正弦波信号、脉冲信号和三角波信号。
输出电压有效范围为1mVPP~10VPP(接50Ω负载)；2mVPP~20VPP(空载)。
②毫伏表用来测量电压大小。
根据实验选定的信号频率和幅度的范围，选用CA2171型毫伏表的量程。
它能测量频率为10Hz~2MHz、幅度为30µV~100V的正弦信号电压（以有效值指示）。
③示波器是一种用来观察各种周期电压（或电流）波形的仪器。
能观察到的最高信号频率主要决定于示波器Y轴通道的频带宽度。
本实验采用双通道通用示波器，用以观测频率为10Hz~50MHz各种周期信号。
为了减小示波器的输入阻抗对被测信号的影响，被测信号可以通过探头加到Y轴放大器的输入端。
示波器探头有10:1衰减或1:1两种。
三、实验器材低频信号发生器1台数字示波器1台晶体管毫伏表1台四、实验内容与方法1．DS1052E数字示波器的使用⑴仪器面板各控制位置的调节示波器的面板如图1-2所示，作为初学者只要关注最基本的按钮、旋钮；随着学习的深入，需要时查阅教科书乃至用户手册，实验中心网站上有DS1052E数字示波器的用户手册。
要重点关注特殊的按钮和旋钮，如最大的，最上面的，最下面的，角上的，边上的等。
⑵功能检查打开电源，将示波器探头与通道1 （CH1）连接，探头上的开关设定为10X。
按CH1 功能键显示通道1的操作菜单，应用与探头项目平行的3号菜单操作键，选择与使用的探头同比例的衰减系数（此时设定应为10X）。
模电实验一常用电子仪器使用
理解电子测量原理
通过实际操作，我了解了示波 器如何显示信号波形，万用表 如何测量电压、电流等参数， 对电子测量的原理有了更深入 的理解。
培养实验技能和素养
实验过程中，我学会了如何正 确连接电路、如何排除简单故 障、如何准确读取数据等实验 技能，同时也培养了严谨的实 验态度和素养。
实验安全须知
在实验前确保已经了解所有仪器的正确使用方法和注意 事项。
在实验结束后，应将所有仪器关闭并整理好，避免能源 浪费或造成安全隐患。
在使用过程中，避免仪器短路或过载，以免造成仪器损 坏或人员伤害。
在实验过程中，如遇到任何问题或困难，应及时向老师 或同学请教，不要私自拆卸或修理仪器。
02 电子仪器介绍
模电实验一：常用电子仪器使用
目录
• 实验介绍 • 电子仪器介绍 • 仪器使用方法 • 实验操作与注意事项 • 实验总结与思考
01 实验介绍
实验目的
掌握常用电子仪器的 使用方法和操作流程。
了解电子仪器在模拟 电路实验中的应用和 重要性。
学习如何正确读取和 记录实验数据。
实验设备
万用表 示波器
信号发生器 交流电源
03 仪器使用方法
万用表的使用方法
总结词
测量电压、电流和电阻的常用工 具
详细描述
选择合适的量程，连接红黑表笔， 正确接入电路，读取测量结果。
注意事项
避免在带电情况下测量高电压，使 用后及时关闭电源，定期校准。
示波器的使用方法
总结词
注意事项
观察信号波形和测量信号参数的仪器
注意探头的接地，避免信号过载，定 期校准。
常用电子仪器的使用
实验思考题
一．实验小结
一． 函数信号发生器有哪几种输出波形？它的输出端能否短接？如用屏蔽线作为输出引线，则屏蔽层一端应该接在哪个 接线柱上？
二． 交流毫伏表是用来测量正弦波电压还是非正弦波电压？它的表头指示值是被测信号的什么数值？它是否可以用来测 量直流电压的大小？
实验内容与步骤
用校正信号对示波器进行自 检，完成表
幅度VP-P （V）
测量值 标准值
自动 光标 格数
5
频率f（KHZ） 1
2、用示波器和交流毫伏表测量信号参数 调节函数信号发生器有关旋钮，使输出频率分
别为100HZ、1KHZ、10KHZ、100KHZ，峰峰值为1V的 正弦波信号，完成表。
信号 源频率
实验项目：常用电 子仪器的使用
Байду номын сангаас
一、实验目的
一．学习电子技术实验中常用的电子仪器—— 示波器、函数信号发生器、交流毫伏表、频 率计、万用表等的主要技术指标、性能及正 确使用方法。
二．初步掌握用双踪示波器观察正弦信号波形 和读取波形参数的方法。
二、实验仪器与设备
序号 1 2 3 4
名称 示波器 函数信号发生器 晶体管毫伏表 万用表
100Hz 1KHz 10KHz 100KHz
示波器测量值
周期 频率 （ms） （Hz）
信号源电 压毫伏表 读数（V）
示波器测量值
峰峰值 （V）
有效值 （V）
两波形间相位差测量电路
测量两波形间相位差
相位差测量数 据
一周期 两波形X轴差
相位差
格数 距格数 实测值 计算值
实验报告要求
一． 认真记录实验数据，并绘出有关波形。 二． 根据测量数据和波形，分析测试结果，总结相关内容。 三． 简述用示波器观察波形时，怎样操作才能最快？哪些是关键
实验一常用电子仪器的使用
实验一常用电子仪器的使用一、实验目的1. 学习电子电路实验中常用的电子仪器-示波器、函数信号发生器、直流稳压电源、交流毫伏表、数字万用表等仪器的正确使用方法，并了解其主要技术指标和性能。
2. 初步掌握用示波器正确地观察正弦信号波形，并学会用示波器测量直流电压、正弦波、方波等波形参数的方法。
二、实验原理在模拟电子电路中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表、数字万用表等仪器。
我们通过正确地使用这些仪器，可以完成对模拟电子电路的静态和动态参数的测试。
学生在实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局。
各仪器与被测实验装置之间的布局与连线示意图如图1-1所示。
接线时应注意，为防止外界干扰，各仪器的公共接地端应连接在一起，称为共地。
信号源和毫伏表的引线通常使用屏蔽线或专用电缆线，示波器引线使用专用电缆线，直流稳压电源的引线可使用普通导线，一般数字万用表都配有专用表笔。
图1-1 模拟电子电路中常用电子仪器布局图1.双踪示波器DS1052E示波器向用户提供简单而功能明晰的前面板，以进行基本的操作。
面板上包括旋钮和功能按键。
显示屏右侧的一列5个灰色按键为菜单操作键（自上而下定义为1号至5号）。
通过它们，可以设置当前菜单的不同选项；其它按键为功能键，可以进入不同的功能菜单或直接获得特定的功能应用。
①DS1052E示波器前面板控制件位置图及功能（图1-2）②各系统的作用A、波形显示的自动设置DS1052E型数字示波器具有自动设置的功能。
根据输入的信号，可自动调整电压倍率、时基、以及触发方式至最好形态显示。
应用自动设置要求被测信号的频率大于或等于50Hz，3占空比大于1%。
使用自动设置:(1)将被测信号连接到信号输入通道。
(2)按下AUTO 按钮。
示波器将自动设置垂直，水平和触发控制。
如需要，可手工调整这些控制使波形显示达到最佳。
实验一常用电子仪器的使用
实验一常用电子仪器的使用常用电子仪器是指在科研实验、工业生产、医疗检测等领域中经常使用的一些基础性电子设备。
它们广泛应用于电子测量、信号处理、电子元器件测试、无线通信等领域。
下面将介绍几种常见的电子仪器的使用方法。
1. 示波器（oscilloscope）示波器是一种用来显示电压随时间变化的仪器。
在使用示波器之前，首先需要将电源连接到示波器上并打开电源开关。
接下来，将待测信号连接到示波器的输入端口上。
调节示波器的触发级别和时间基准，以确保正确显示待测信号。
最后，可以观察并分析示波器上的波形图，从而获取有关信号频率、幅度和相位等信息。
2. 频谱分析仪（spectrum analyzer）频谱分析仪主要用于测量和显示信号的频谱特性。
使用频谱分析仪时，首先需要将待测信号连接到频谱分析仪的输入端口上。
然后，调整频率、带宽和幅度等参数，以使频谱分析仪适应待测信号的特性。
最后，可以观察并分析频谱分析仪上的频谱图，得出有关信号频谱分布的信息。
3. 功率计（power meter）功率计是用来测量信号功率的仪器。
在使用功率计之前，首先需要将待测信号连接到功率计的输入端口上。
接下来，选择适当的功率范围和测量模式，并调整校准和零位。
最后，读取功率计上显示的功率数值，从而获知待测信号的功率大小。
多用途数字示波器是一种集万用表和示波器功能于一体的仪器。
使用多用途数字示波器时，首先需要选择所需的测试功能（如电压、电流、电阻、频率等）。
然后，将测试探头与被测电路正确连接。
最后，读取多用途数字示波器上显示的测试结果。
5. 信号发生器（signal generator）信号发生器可以产生各种频率、幅度和波形的信号。
在使用信号发生器时，首先需要选择所需的信号参数（如频率、幅度、波形等）。
然后，将信号发生器的输出连接到被测电路或设备上。
最后，调节信号发生器的参数，以产生所需的信号。
6. 锁相放大器（lock-in amplifier）锁相放大器主要用于从噪声中提取出微弱的信号。
实验一 实验常用电子仪器的使用
快的前沿（或后沿），为便于测量需将扫描扩展。
脉冲上升沿（或下降沿）的测量
⑹测量10%至90%二点间水平距离（图A-10中A、B两点）。对一些变化 快的前沿（或后沿），为便于测量需将扫描扩展。
续”位置。
• ⑵将参考信号A和一个需要比较的信号B分别输入“Y1”
和“Y2”插座。Y1通道信号设置为触发源，调整触发电 平使波形稳定。
• ⑶调整垂直偏转因数开关，使屏幕显示合适的观察幅度。 • ⑷调整扫描速度开关，使二个波形的测量点之间有一个
能方便观察的水平距离。
• ⑸调整垂直移位，使二个波形的测量点A、B位于屏幕
Inc.
电
容 小于 插 200mA电 座 流、电导
直插流孔电流 量程档
测电压交、流电电压 阻、电量导程和档
频率红表笔 交流电流插孔 量程档
5、函数信号发生器的使用
• 型号：EE1652 • 功能：输出TTL波形
输出波形、幅度、频率可调的交流 信号
• 函数信号发生器面板各旋钮按键的功能
1、 波形选择：选择三种不同的波形。 2、 幅度调节：调整输出信号的电压。 3、频率范围按键：选择频率范围（粗调）。 4、频率调节旋钮：微调输出信号的频率。 5、衰减按键：20（40）dB，输出电压将被
• 触发方式：水平扫描方式，一般打到自动 • 触发源：选择触发信号的来源，单通道显
示时CH1对应1通道， CH2对应2通道
• LINE：选交流电源作触发信号 • EXT：选外部信号作触发信号
（四）、按键功能
常用电子仪器的使用_3
实验一常用电子仪器的使用模拟电子技术基础实验常用的电子仪器有模拟电子技术实验箱、示波器、低频信号发生器和毫伏表等，为了在实验时能够准确地测试数据，观察实验现象，就必须学会这几种仪器的使用方法。
这是重要的实验技能，每次实验都应注意练习。
一.实验目的熟悉掌握模拟电子技术实验箱、示波器、低频信号发生器和毫伏表的使用方法。
二.实验仪器1.WL-G型模拟电子技术实验箱一台2.VP5220示波器一台3.XD1低频信号发生器一台4.HG2172交流毫伏表一台5.MF10型万用表一块三.实验步骤与方法1.模拟电子技术实验箱有二组直流稳压电源，通过15线插座为各实验电路板提供直流电源。
用MF10型万用表直流档测量印刷电路板插座内的电压，搞清稳压电源的供电方式。
要求调整稳压电源输出电压分别为+5V. +1.25V.－2.75V. +4.89V. +12.90V和－14.65V,在外测端用MF10型万用表测上述电压值，测量时注意档位和极性。
2.将VP5220示波器接通电源预热2-3分种，调节有关旋钮，使屏幕上出现扫描线，熟悉“辉度”、“聚焦”、“X移位”、“Y移位”、"X增幅”等旋钮的作用。
3.打开模拟电子技术实验箱电源，信号源开始工作，从“S”插孔引出正弦波信号，调整频率为1KHz，用HG2172交流毫伏表测量，使输出幅度有效值为1V,用示波器观察波形，熟悉"Y轴衰减”和“Y轴增幅”旋钮的作用。
4.调节有关旋钮，使屏幕上显示的波形数增加或减少，要求得到1、3、6.个完整的正弦波，熟悉“扫描范围”及“扫描微调”旋钮的作用。
5.将正弦波信号频率改为10Hz、100Hz、2KHz、15KHz、100KHz，调节有关旋钮，使波形清晰、稳定。
6.使用模拟电子技术实验箱内的数字频率计数器，测量正弦波信号频率，要求输出10Hz、100Hz、2KHz、15KHz、100KHz。
7.采用相同的办法练习测试XD1信号发生器的波形。
1常用电子仪器的使用
电源：关； 亮度、聚焦：中间位置； MODE : CH1; AC-GND-DC : GND TIME/DIV: 0.5ms/Div; VOLTS/DIV: 0.5v/Div; VARIABLE:顺时针到底CAL位置； SWP.VAR : 顺时针到底CAL位置； POSITION :中央位置； SOURCE: CH1; TRIGGER MODE : AUTO; ALT/CHOP : 凸起；CH2 inv ：凸起；SLOPE : 凸起； X10MAG : 凸起；
频率测量：
A通道测量时，根据输入信号的幅度大小决定衰减按键置×20 或×1。输入幅度大 于300mVrms，衰减开关置×20 位置。
模拟电路实验箱
信号电 压 频率
示波器测量值
信号 周期 频率 电压毫伏表 峰峰值 有效值 （m 读数（V） （ （Vpp） （V） s） HZ） 1
示波器测量值
1KHz
触发与水平控制面板：
交换设定
选择开关
触发源信号选择器
光迹水平钮 可变控制钮水平放大键Fra bibliotek时间选择钮
触发准位调整
斜率选择键
输入信号选择器：CH1：当MOOD选载DUALH或ADD位置时，以CH1的输入信号 作触发源。 CH2：当MOOD选载DUALH或ADD位置时，以CH2的输入信号作触发源。 LINE：将AC电源线频率作为触发信号源。 EXT：将TRIG.IN端子输入的信号作为外部触发信号源。 触发式选择开关： AUTO：没有触发信号或者触发信号频率小于25HZ时，扫描自动产生。 NORM: 没有触发信号时，扫描处于预备状态，屏幕不显示任何轨迹。 TV-V和TB-H主要用于观察电视讯号的垂直和水平画面讯号。
初始状态
操作步骤
实验一常用电子仪器的使用PPT课件
示波器实验结果与分析
总结词
观察和测量信号波形
详细描述
通过实验，我们学会了如何使用示波器观察和测量信号波形。在实验过程中，我们了解 了示波器的基本原理、面板操作以及测量方法。同时，我们还学会了如何调整示波器的 参数以获得清晰的信号波形，并使用示波器进行信号的频率、幅度和周期等参数的测量。
信号发生器实验结果与分析
培养实验操作能力和安 全意识
实验要求
01
02
03
04
了解实验所需电子仪器的种类 和规格
掌握实验操作步骤和注意事项
正确记录实验数据和结果
分析实验误差和改进实验方法
02 常用电子仪器介绍
CHAPTER
万用表
01
02
03
功能描述
万用表是一种多功能的电 子测量仪器，可以测量电 压、电流、电阻等电学参 数。
详细描述
在使用频谱分析仪之前，需要先选择合适的频率范围和分辨率带宽。在测量信 号时，应将信号源接入频谱分析仪的输入端，并调整信号幅度和频率参数。同 时，应避免在有雷电或高压线附近使用频谱分析仪。
04 实验结果与分析
CHAPTER
万用表实验结果与分析
总结词
准确测量电压、电流和电阻
详细描述
通过实验，我们学会了如何使用万用表准确测量电路中的电压、电流和电阻。在实验过程中，我们需 要注意万用表的量程选择以及正确接线，以确保测量结果的准确性。同时，我们还了解了万用表的基 本原理和工作方式。
使用方法
首先选择合适的量程，然 后将红黑表笔分别接入待 测电路或元件两端。
注意事项
使用前应检查表笔是否完 好，量程是否选择正确， 避免测量时烧坏仪表。
示波器
功能描述
实验一 常用电子仪器的使用
实验报告实验名称课程名称院系：班级：姓名：学号：同组人：实验台号：指导教师：柳赟成绩：实验日期：华北电力大学实验一常用电子仪器的使用一、实验目的1.学习电子电路实验中常用的电子仪器仪表—数字示波器、函数信号发生器、晶体管毫伏表、数字万用表等的主要技术指标、性能及正确使用方法。
2.熟悉模拟实验装置的结构。
3.进行简单的测量应用。
二、实验原理1. 模拟电子电路中常用电子仪器布局图1 模拟电子电路中常用电子仪器布局注意事项：接线时应注意，为防止外界干扰，各仪器的公共接地端应连接在一起，称（）。
示波器、信号源和晶体管毫伏表的引线通常用（）或（），直流电源的接线用普通导线，万用表用专用的（ )。
2. SDS1000CML系列数字存储示波器图2 SDS1000CML系列数字存储示波器前面板(1) 前面板功能说明：①电源开关；②按钮；③万能旋钮；④常用功能按钮；⑤默认设置按钮；⑥帮助信息；⑦单次触发；⑧运行/停止控制；⑨；⑩触发控制按钮；○11元件；○12控制系统；○13外触发输入通道；○14控制系统；○15模拟通道输入端；○16打印按钮；○17选择按钮；○18USB Host接口。
图3 SDS1000CML系列数字存储示波器界面显示区(2) 显示界面功能说明：⑥显示当前波形触发电平的位置所在。
向左或向右旋转触发电平旋钮LEVEL，此标志会相应地向下或向上移动。
⑦信号耦合标志。
示波器有、、三种耦合方式，且分别有相应的三种显示标志。
⑧表示: 。
使用旋钮可修改该参数，可设置范围为。
⑩表示: 。
使用旋钮可修改该参数，可设置范围为。
（3）示波器功能检测（判别示波器好坏的方法即示波器自检）①打开示波器电源，示波器执行所有自检项目，并确认通过自检。
按下按钮。
探头选项默认的衰减设置为1X。
②将屏蔽线的插槽对准CH1上的凸键，按下去即可连接，然后向右旋转以拧紧探头。
将屏蔽线的红、黑夹子分别连接到“探头元件”连接器上。
功能检查连接如图4所示。
实验1_常用电子仪器的使用及电子元器件的检测
表 1 GOS-620 示波器面板按钮说明 作用
初始位置设定
示波器主电源开关。按下时，指示灯亮表示电源已接通
控制光点或扫描线亮度 使扫描线最清晰 标尺照明调节 用来调整水平扫描线，使之平行于刻度线
中间位置 中间位置 逆时针旋到底
分别为通道 1（CH1），通道 2（CH2）的输入端；X-Y 接待测信号 运行时 CH1 为 X 轴输入端，CH2 为 Y 轴输入端
时间/格（TIME/DIV），选择扫描时间因数。
0.5ms/DIV
扫描时间微调，可调率为面板指示值 1-0.4 倍。在 CAL 位置时扫描时间校准为面板指示值，拔出时扫描频率提 高 10 倍。
CAL（顺时针到底 位置）推进
调节扫面线或光点的水平位置
中间位置
触发源（SOURCE）
选择触发信号。当 VERTMODE 开关置在 DUAL 或 ADD CH1
实验一 常用电子仪器的使用及电子元器件的检测
一、实验目的 1、 学习模拟电子电路实验中常用的电子仪器：示波器、函数信号发生器、数字万用表等的主要技术 指标、性能、正确的使用方法。 2、 初步掌握用双踪示波器和函数信号发生器获取并观察正弦信号波形和读取波形参数。 3、 初步掌握常用电子元器件的检测方法，如电阻、电容、二极管、三极管等。
检查电位器时，首先要转动旋柄，看看旋柄转动是否平滑，开关是否灵活，开关通、断时“喀哒”声 是否清脆，并听一听电位器内部接触点和电阻体摩擦的声音，如有“沙沙”声，说明质量不好。用万用表 测试电位器“1”、“2”两端时，其读数应为电位器的标称阻值，如万用表显示 1 或阻值相差很多，则表 明该电位器已损坏。当顺时针慢慢旋转轴柄，电阻值应逐渐增大，数字万用表的读数应线性地缓慢变化，
实验一常用电子仪器的使用
上进行测量的通道。可以在“类型”中选择测量类型。
测量类型有：频率、周期、平均值、峰 -峰值、均方根值、最小值、最大值、
上升时间、下降时间、正频宽、负频宽。
【实验内容】
1. 电阻阻值的测量
（1）实验箱上色环电阻阻值的测量
①根据电阻上的色环，读出两电阻的标称阻值。
②开启万用表电源，并按被测电阻的标称阻值选定所需 Ω 量程。
③万用表的两表笔跨接在电阻上，读数并填表。
④重复上述操作，分别测出两个色环电阻的实际阻值。
（2）元件盒中电阻阻值的测量
①从元件盒中取出被测电阻，根据被测电阻的标称阻值选择所需 Ω量程。
②将电阻的一端用手固定，另一端放在实验台上，再用表笔测量。
③重复上述操作，分别测出 5.1kΩ 、20 kΩ电阻的实际阻值。将以上测得数
①开启万用表电源，并按被测电源的标称阻值选择所需 DCV量程。
②将万用表的黑表笔接地“ GND”端，红表笔接被测端，读数并填表。
③重复上述操作，分别测出 +5V、－ 12V 直流电源的实际电压值。
（2）9V、 15V 交流电压的测量
①根据被测电压的标称阻值选择所需 ACV量程。
②将万用表任意一Байду номын сангаас表笔插到被测电压端，另一支表笔接到同组线圈的
1. 阅读常用电子仪器的使用实验原理、实验内容、附录部分内容。
2. 正弦交流信号的峰 -峰值和有效值是什么关系？周期和频率是什
么关系？
【实验仪器设备】
序号
名称
型号
数量
1
模拟电子技术实验箱
EEL-07
1台
2
信号源
NEEL-03A
1台
3
数字式万用表
实验一常用电子仪器的使用
2游标测量及存储设置
3触发设定
1 显 示 控 制 部 分
4垂直控制部分
5水平控制部分
电源 亮度
自动/普通触发
通道选择
触发源选择 触发耦合
垂直移位
触发电平 调节抑制 水平移位
聚焦
交/直流耦合
校 正
接地
信
号
Y轴灵敏度 放大倍数
扫描速率 标准/扫描放大
双踪示波器的使用方法：
1.电源检查 2.面板一般功能检查
量程选择手动或自动测量方测式量C端H口1/选CH择2开 关
手动测量时量程的切换
交流毫伏表的使用方法： 1.打开电源，预热15min左右 2.信号输入
选择CH1/2（屏蔽线，按钮）
3.选择自动/手动测量方式
自动档--自动选择测量量程 手动档—注意“过量程”和“欠量程”
4.读数
注意电压的单位（mV和V）
2）用交流毫伏表测量波形的有效值
3）用示波器测量波形的频率和峰峰值VP-P
表13－3
信号频率 100Hz
毫伏表测量值 有效值/V
周期/ms
示波器测量值
频率/Hz 峰峰值 Vpp/V
有效值/V
VPP / 2 2
1KHz
3、测量两波形的相位差 （1）波形的获得 一路(CH1)：函数信号发生器 1kHz、2Vrms 另一路(CH2)：经RC移相网络输出
5.幅度设定
幅度键--数字键--单位键（注意单位格式Vpp,Vrms）
6.输出波形（先设置后输出）
3） 交流毫伏表
过量程指示灯：当手动或自动测量方式时，读数超过3999时该指示灯闪烁
欠量程指示灯：当手动或自动测量方式时，读数低于300时该指示灯闪烁
实验1.1+常用电子仪器的使用
模拟电子技术实验实验1.1 常用电子仪器的使用一、实验目的1、初步掌握信号发生器的使用方法。
2、学会使用交流毫伏表、数字万用表进行电压的测量。
3、学会使用示波器测试波形的周期和幅值。
二、实验任务1.用交流毫伏表、数字万用表测量信号发生器输出电压有效值为5V的正弦信号（表1.1.1）。
2、完成表1.1.2的测量。
3、使用示波器和交流毫伏表测量正弦信号电压和周期，并定量画出表1.1.3示波器上的3个波形（表1.1.3）。
4、补充实验：信号发生器输出电压峰峰值为3.6V、频率为900Hz的方波，用示波器读出其峰值、周期、正脉宽（表1.1.4）三、实验设备１、双踪示波器２、交流毫伏表３、信号发生器４、数字万用表四、实验步骤任务一2、交流毫伏表选择某个通道，与信号发生器的输出连接（黑夹子和红夹子分别对接），按“自动”。
将数字万用表调为V ~档，并将其的红、黑表笔对接在信号发生器的红、黑夹子上。
1、数字万用表只使用“V~”、“V －”、“Ω”和功能。
频率范围：10Hz~2MHz ，电压范围: 400uV~400V频率范围45~400Hz随着频率逐渐升高的改变，万用表测量的电压值将会改变现象：信号频率（kHz ）0.050.1110200交流毫伏表(V)数字万用表(V)表1.1.1 测量电压有效值5V 正弦信号保持电压不变3、信号发生器输入频率，使LCD 显示窗口显示f =50Hz ，调节峰峰值，使得交流毫伏表按题目要求显示有效值5V 。
将万用表读数（有效值）和交流毫伏表读数（有效值）分别记录在表1.1.1对应50Hz 列中。
根据表1.1.1的测量结果得出结论。
注意仪器共地4、保持改变信号发生器的峰峰值不动，改变其频率分别为100Hz、1KHz、10KHz和200KHz，依次测量出对应的交流毫伏表、万用表的有效值。
根据表1.1.1的测量得出实验结论。
任务二将探棒接到示波器的补偿器上，黑夹子接到示波器的地端。
观察、记录方波波形的相关数据在表1.1.2中。
常用电子仪器的使用
实验一常用电子仪器的使用一、实验目的1．学会万用表的使用方法；2．学会用示波器测试电压波形、幅度、频率的基本方法；3．学会正确调节函数信号发生器频率、幅度的方法；4．学会交流毫伏表的使用方法等。
二、实验仪器1．DS-5000系列数字示波器；2．TH—SG10型数字合成信号发生器；3．FLUKE-15B数字万用表；4．智能真有效值交流数字毫伏表；三、预习要点在电子技术实验中，经常使用的电子仪器示波器、信号发生器、万用表、交流毫伏表等，在实验台上，与电子电路相互连接，可以完成对电子电路的各种测试。
在实验中要对各种电子仪器进行综合使用，可按照信号的流向，以连线简捷，调节顺手，观察和读数方便的原则合理布局。
接线时注意各仪器的公共接地端应连接在一起，称为共地。
四、实验内容及步骤1．数字万用表的使用FLUKE-15B（福禄克）数字万用表可以用来测量交直流电压和电流、电阻、电容、二极管正向压降等。
使用时要注意黑表笔接“COM”。
电表有手动和自动量程两个选择。
在自动量程模式内，电表会为检测到的输入选择最佳量程。
你可以手动选择按“RANGE”来改变自动量程。
要退出手动选择只要按住“RANGE”两秒种即可。
★在实验台上直流稳压电源区分别测量下+5V、-5V、+12V、-12V和0~35V三组电源的电压值。
2．TH-SG10型数字合成信号发生器本仪器具有输出函数信号、调频、FSK、PSK、频率扫描等信号的功能，输出波形有正弦波、方波和TTL波。
频率范围为10mH Z～10MH Z，分辨率为1μH Z，频率误差≤±5×10-5 。
幅度范围为2mV～20V P—P（高阻）、 1mV～10V P—P（50Ω），最高分辨率为2μV P—P（高阻）、1μV P-P（50Ω）其中V P—P表示为电压的峰-峰值。
例如，设置输出“20mV P—P ,10KHz)正弦信号的步骤如下：1）打开电源；2）按下“频率”按键→由右侧数码键盘输入“1、0”→按下单位按键“调制/KHz”，此时，屏幕显示“10KHz ”；3）按下“幅度”按键→由右侧数码键盘输入“2、0”→按下单位按键“偏移/mV”，此时，屏幕显示“20mV P—P”；4）按下“波形”键，选择输出正弦波，此时，屏幕显示为正弦波形符号。
实验一实验常用电子仪器的使用
实验一实验常用电子仪器的使用引言：实验常用电子仪器的使用是电子实验中必不可少的一部分。
掌握电子仪器的正确使用方法，能够提高实验的准确性、效率和安全性。
本实验旨在通过学习并实践使用示波器、函数信号发生器、数字万用表和电源等常用电子仪器，培养学生的仪器操作能力和实验技能。
一、示波器示波器是一种用来观测波形和测量电压频率的仪器。
常见的示波器有模拟示波器和数字示波器两种。
示波器的使用步骤如下：1.打开示波器的电源并等待仪器稳定。
2.连接被测电路到示波器的输入端，并选择适当的探头。
3.调整示波器的触发模式、扫描速度和增益，以获得清晰的波形。
4.使用游标读取电压或时间的数值，并记录。
二、函数信号发生器函数信号发生器能产生不同频率和幅度的正弦、方波、三角波等信号。
函数信号发生器的使用步骤如下：1.打开函数信号发生器的电源并等待仪器稳定。
2.选择所需的信号类型和频率，并设置幅度。
3.将函数信号发生器的输出连接到被测电路或其他仪器。
4.验证所产生的信号是否符合预期，并记录实际数值。
三、数字万用表数字万用表能够测量电压、电流、电阻等电气量。
使用数字万用表的步骤如下：1.打开数字万用表的电源，并选择所需的测量范围。
2.连接被测电路到数字万用表的相应测量端口。
3.当进行电压和电流测量时，需要注意红表笔接在正电压或电流测量端，黑表笔接在负端。
4.读取测量数值，并记录实际数值。
四、电源电源是实验中提供所需电压和电流的设备。
使用电源的步骤如下：1.打开电源的电源开关。
2.调整电源的输出电压和电流到所需数值。
3.将电源的输出连接到被测电路或其他仪器。
4.验证所提供的电压和电流是否符合预期。
五、实验应用举例1.使用示波器测量一个电路中的信号波形，以了解电路的工作状态。
2.使用函数信号发生器产生一个特定频率和幅度的信号，用来测试被测电路的频率响应。
3.使用数字万用表测量一个电路中的电流，以确定电路的功耗。
4.使用电源提供所需的稳定电压和电流，以进行电子元器件的静态和动态特性测试。
项目一任务1常用电子仪器的使用
项目一任务1 常用电子仪器的使用班级：姓名：成绩：一、测试目的1、学习电子电路实验中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的正确使用方法。
2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。
二、测试时间90分钟三、测试设备与材料1、函数信号发生器2、双踪示波器3、交流毫伏表4、直流稳压电源四、测试步骤1、用机内校正信号对示波器进行自检。
1) 扫描基线调节：使扫描线位于屏幕中央，并且能上下左右移动自如。
2）测试“校正信号”波形的幅度、频率。
填入表1-1-1表1-1-1a. 校准“校正信号”幅度将“y轴灵敏度微调”旋钮置“校准”位置，“y轴灵敏度”开关置适当位置，读取校正信号幅度，记入表1－1-2。
表1－1-22、用示波器和交流毫伏表测量信号参数调节函数信号发生器有关旋钮，使输出频率分别为100Hz、1KHz、10KHz、100KHz，有效值均为1V（交流毫伏表测量值）的正弦波信号。
改变示波器“扫速”开关及“Y轴灵敏度”开关等位置，•测量信号源输出电压频率及峰峰值，记入表1-1-3。
表1-1-33、测量两波形间相位差1) 观察双踪显示波形“交替”与“断续”两种显示方式的特点2) 用双踪显示测量两波形间相位差按图1-1-1连接实验电路， 将函数信号发生器的输出电压调至频率为1KHz ，幅值为2V 的正弦波，经RC 移相网络获得频率相同但相位不同的两路信号u i 和u R ，分别加到双踪示波器的Y 1和Y 2输入端。
为便于稳定波形，比较两波形相位差，应使内触发信号取自被设定作为测量基准的一路信号。
记录两波形相位差于表1-1-4。
图1-1-1 两波形间相位差测量电路五、思考与讨论1、如何操纵示波器有关旋钮，以便从示波器显示屏上观察到稳定、清晰的波形？2、 用双踪显示波形，并要求比较相位时，为在显示屏上得到稳定波形，应怎样选择下列开关的位置？3、函数信号发生器有哪几种输出波形？它的输出端能否短接，如用屏蔽线作为输出引线，则屏蔽层一端应该接在哪个接线柱上?六、心得与体会。
电子线路基础模拟电路实验1常用电子仪器的使用
实验一常用电子仪器的使用、实验目的1、学习并初步掌握示波器的正确使用方法。
2、学习并掌握低频信号发生器，晶体管毫伏表的正确使用方法。
、实验仪器1、示波器2、信号发生器1台3、晶体管毫伏表1台三、实验原理示波器、信号发生器、晶体管毫伏表的工作原理及使用方法请阅读第三篇。
四、实验内容及步骤1、用示波器观察信号波形接通信号源，使信号发生器输出500H z, 2V （用万用表和晶体管毫伏表分别测量）的正弦信号，调节X轴扫描时间旋钮及微调旋钮，使屏幕上显示出3-5个完整周期，幅度适中的稳定波形，其它各控制旋钮调节到表1-1-1所示位置。
并根据光点亮度及清晰度适当调节辉度和聚焦旋钮。
2、测量交流电压测量方法（1）将Y轴输入耦合开关置“ AC”位置。
（2）将“ Y轴微调”旋钮顺时针旋到“校准”位置。
（3）适当调节“ Y轴灵敏度”（%iv）和“扫描范围”（夕d iv）的挡级，使显示波形垂直偏移尽可能大，稳定显示一个至数个周期的波形，则测得波形的峰-峰值为V P-P=H Y X D YH Y—信号波形峰-峰值在Y轴上的高度（格数）D Y—所选择的丫轴灵敏度挡级若被测信号通过10:1探头输入，因探头对被测电压有10倍衰减，被测电压V P-P应乘10 倍，上式则改写为V P-P=H Y X D Y X 10由峰-峰值v P-P可计算出被测电压有效值V OV0=V PT2 “2举例；接通信号源，调节信号发生器使其输出50H Z,信号电压分别为2V、0.2V、100mV的正弦信号，用晶体管毫伏表测定，在示波器上调出1-2个稳定的波形，将测量结果填入表1-1-2中。
3对于周期性的被测信号，只要先测定一个完整周期时间T,则被测信号的频率值可按f= 1T求出。
测量方法：（1）将“扫描微调”旋钮顺时针旋到“校准”位置。
（2）若波形不稳定，可将触发方式开关拨到“常态”或“高频”位置，调节触发电平电位器使波形稳定显示。
（3）调节“扫描时间”（夕d iv）旋钮，使屏幕上显示波形的一个周期尽量大些。
