前门刚度分析报告

目录1. 分析目的 (2)2. 前门刚度分析模型建立 (2)3 前门刚度分析边界条件 (3)3.1 弯曲刚度计算工况 (3)4. 刚度分析结果 (4)4.1 前门弯曲刚度计算结果 (4)5. 前门刚度分析结果 (5)1. 分析目的车门是轿车的关键总成，除了保证外形美观以外，车门的开、关应可靠，为此，车门应有足够的刚度。

刚度不足，会导致车门局部区域出现大的变形，影响车门与门框的密封性，从而影响了车的正常使用。

本报告以长城汽车V22型轿车的背门为分析对象，利用有限元法，对其前门进行结构刚度分析，研究前门的变形情况，为前门的设计提供参考依据。

2. 前门刚度分析模型建立根据项目组提供的前门数模，对其进行10*10mm的面网格划分。

模型节点总数为59048个，单元总数为58035个。

前门有限元模型如图1所示图 1 前门刚度分析模型3 前门刚度分析边界条件根据前门的工作情况，可以把前门的载荷情况考虑为：弯曲载荷和扭转载荷,本文主要考虑弯曲载荷。

3.1 弯曲刚度计算工况约束：铰链处约束X、Y、Z方向的移动自由度和X、Y向的旋转自由度。

载荷：大小为735N；作用位置为：前门拉手位置，力的方向为Z 负方向，其中，XYZ为整车坐标系。

图2 弯曲刚度加载图4. 刚度分析结果前门刚度分析的目的是评价前门的弯曲和扭转刚度是否合理。

通过测量弯曲和扭转工况下前门相应部位的变形，来计算前门的弯曲和扭转刚度。

4.1 前门弯曲刚度计算结果前门弯曲刚度计算结果如下图所示：图4 弯曲工况变形云图在弯曲工况下，前门的变形图如图4所示，前门门锁处的变形为δ=7.137mm。

弯曲刚度＝F/δ=735/7.137= 103N/mm5. 前门刚度分析结果通过上述计算得前门的弯曲刚度为103N/mm。

乘用车车门静态刚度分析及改进的设计

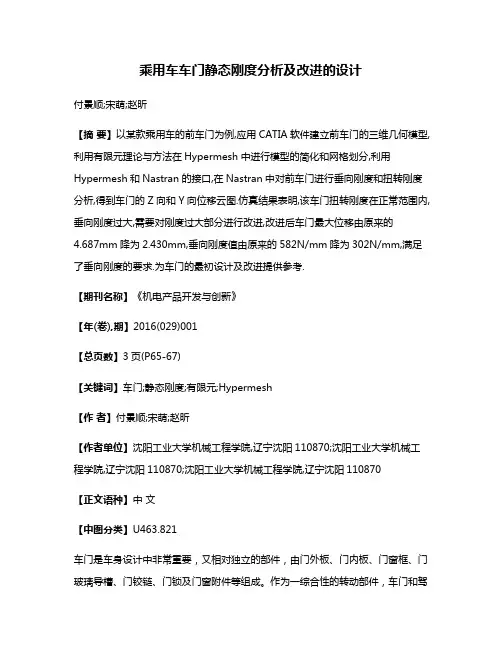

乘用车车门静态刚度分析及改进的设计付景顺;宋萌;赵昕【摘要】以某款乘用车的前车门为例,应用CATIA软件建立前车门的三维几何模型,利用有限元理论与方法在Hypermesh中进行模型的简化和网格划分,利用Hypermesh和Nastran的接口,在Nastran中对前车门进行垂向刚度和扭转刚度分析,得到车门的Z向和Y向位移云图.仿真结果表明,该车门扭转刚度在正常范围内,垂向刚度过大,需要对刚度过大部分进行改进,改进后车门最大位移由原来的4.687mm降为2.430mm,垂向刚度值由原来的582N/mm降为302N/mm,满足了垂向刚度的要求.为车门的最初设计及改进提供参考.【期刊名称】《机电产品开发与创新》【年(卷),期】2016(029)001【总页数】3页(P65-67)【关键词】车门;静态刚度;有限元;Hypermesh【作者】付景顺;宋萌;赵昕【作者单位】沈阳工业大学机械工程学院,辽宁沈阳110870;沈阳工业大学机械工程学院,辽宁沈阳110870;沈阳工业大学机械工程学院,辽宁沈阳110870【正文语种】中文【中图分类】U463.821车门是车身设计中非常重要，又相对独立的部件，由门外板、门内板、门窗框、门玻璃导槽、门铰链、门锁及门窗附件等组成。
