引伸计的应用及误差来源分析

合集下载

引伸计标定

引伸计标定

引伸计标定
摘要:
1.引伸计标定的定义与作用
2.引伸计标定的方法与步骤
3.引伸计标定的应用实例
4.引伸计标定在现代科技中的重要性
正文:
引伸计标定是一种测量材料在受到外力作用下产生形变的程度的方法,它是材料科学和工程领域中非常重要的技术手段。

通过引伸计标定,我们可以了解材料的力学性能、弹性模量等物理特性,从而为材料设计和工程应用提供依据。

引伸计标定的方法与步骤主要包括以下几个方面:
首先,对材料进行拉伸试验。

在试验过程中,通过引伸计测量材料的伸长量。

引伸计是一种高精度的测量仪器,可以实时测量材料的伸长情况。

其次,根据拉伸试验的数据,计算出材料的应力- 应变曲线。

这条曲线反映了材料在拉伸过程中的应力分布情况,为分析材料的力学性能提供了重要依据。

最后,通过应力- 应变曲线,计算出材料的弹性模量和其他物理特性。

弹性模量是衡量材料弹性变形能力的重要指标,它反映了材料在受到外力作用后能够恢复原状的能力。

引伸计标定在现代科技中有着广泛的应用。

在建筑、航空、航天等领域,
对材料的力学性能和弹性模量有着严格的要求。

通过引伸计标定,可以确保材料的质量和性能达到设计要求,从而保证工程的安全和稳定。

总之,引伸计标定是一种重要的材料测试技术,它对现代科技的发展起着举足轻重的作用。

引伸计示值误差测量不确定度评定

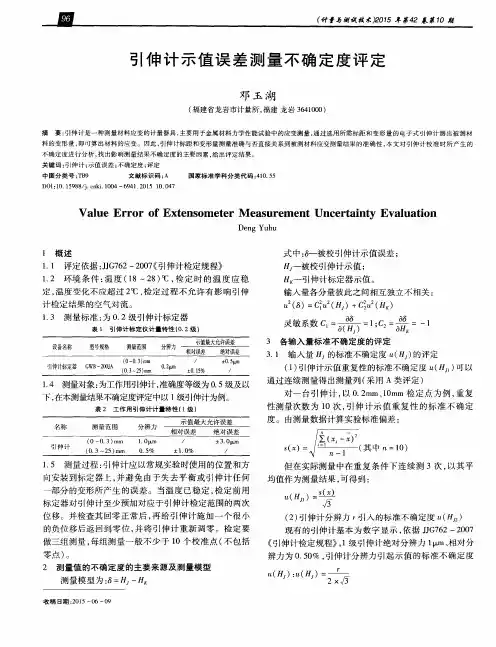

引伸计示值误差测量不确定度评定
零点 ) 。 2 测量 值 的不确 定 度的 主要 来源 及测 量模 型 测量 模 型为 : 6 = , 一
收 稿 日期 : 2 0 1 5—0 6一O 9
( 2 ) 引 伸计分 辨力 r 引入 的标 准不 确定 度 “ ( H z 2 ) 现有 的引 伸计基 本 为 数 字显 示 , 依据 J J G 7 6 2— 2 0 0 7
计 引入 的不 确定 度分 量 中 , 取 重复 性 、 分辨力 引 入 的不确 4 . 2 合成 标 准不 确定度
定度 分量 中较大 值 。则 :
表6
被 校引 伸计 示值 误差 合成 不确 定度
校准点
0 . 2 mm 1 0 a m r
1 ; c
一1
3 各 输入 量标 准不 确定 度 的评定 3 . 1 输 入 量 日, 的标准 不确 定度 ( H, ) 的评 定
( 1 ) 引伸计 示值 重复 性 的标准 不确定 度 / Z ( H I ) 可 以 1 . 4 测量对象 : 为工作用 ̄l ' f O 计, 准确度等级 为 0 . 5级及 以
计量与 测试技 术 7 5丰8 g 4 2 基 第7 0期
引 伸 计 示 值 误 差 测 量 不 确 定 度 评 定
邓 玉 湖
( 福建省龙岩市计量所 , 福建 龙岩 3 6 4 1 0 0 0 )

要: 引伸计是一种测量材料应变 的计量器具 , 主要用于金属材料力学性能试验中的应变测量 , 通过选用所需标距 和变形量 的电子式引伸计测 出被 测材
u ( 日 , )=
部分 的变形所 产 生 的误 差 。 当温 度 已稳 定 , 检 定 前 用
标 定 器对 引伸 计至 少 预加对 应 于引伸 计 检定 范 围的两 次

引伸计的使用方法

引伸计的使用方法

引伸计的使用方法引伸计是一种测量物体形变和变形的工具,主要用于工程、实验和科学研究领域。

它通过测量物体的长度、角度、形状等参数变化来分析物体的力学性质和材料行为。

在本文中,我们将详细介绍引伸计的使用方法。

首先,为了使用引伸计,我们需要了解引伸计的类型。

常见的引伸计主要包括电阻应变式引伸计、光栅式引伸计和光纤式引伸计。

不同类型的引伸计适用于不同的应用场景和测量需求。

1. 电阻应变式引伸计:电阻应变式引伸计是最常用的引伸计类型之一。

它通过金属电阻片的电阻值随应变变化来测量物体的形变。

电阻应变式引伸计需要连接到测量设备上,例如电桥或数据采集系统。

使用电阻应变式引伸计时,首先需要在待测物体上粘贴引伸计。

粘贴过程应注意引伸计的位置、方向和粘贴质量。

确保引伸计与物体紧密接触,并且不受外界干扰。

引伸计连接到测量设备后,可以施加力或负荷在待测物体上,通过测量设备读取引伸计的电阻变化来判断物体的形变。

2. 光栅式引伸计:光栅式引伸计通过光栅的变化来测量物体的形变。

光栅是一种微小的周期性结构,当物体发生形变时,光栅的周期也会发生变化。

通过测量光栅的周期变化,可以计算物体的形变量。

使用光栅式引伸计时,首先需要将光栅粘贴在待测物体上,与电阻应变式引伸计类似。

然后,使用光栅读取设备,例如光栅读数设备或干涉仪,测量光栅的周期变化。

通过采集和分析光栅的数据,可以得到物体的形变情况。

3. 光纤式引伸计:光纤式引伸计是一种利用光纤传感技术来测量物体形变的引伸计。

它通过光纤中的光信号传播特性的变化来测量应力、应变等参数。

使用光纤式引伸计时,首先需要将光纤安装在待测物体上。

光纤通常需要经过精细调整,以确保其与物体的完全接触。

然后,使用光学设备,如光源和光谱仪,来测量光纤中的光信号的特性变化。

通过分析光纤中的光信号数据,可以得到物体的形变情况。

除了了解不同类型的引伸计,还需要注意以下几个方面来确保引伸计的准确性和可靠性:1. 粘贴质量:引伸计必须正确、牢固地粘贴在待测物体上。

引伸计校准方法

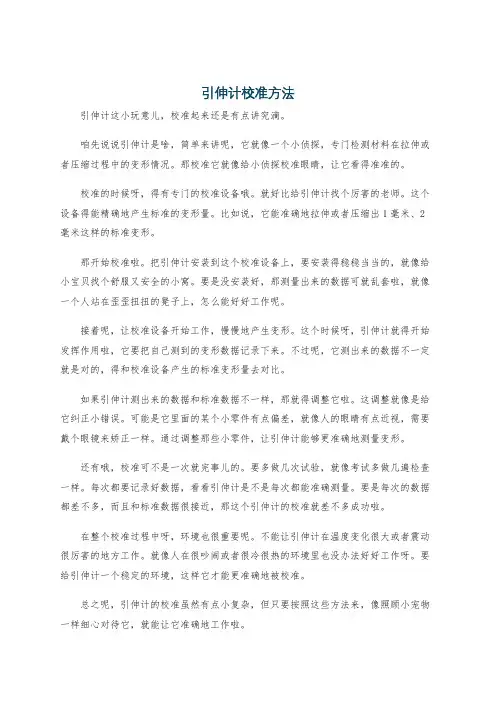

引伸计校准方法

引伸计校准方法引伸计这小玩意儿,校准起来还是有点讲究滴。

咱先说说引伸计是啥,简单来讲呢,它就像一个小侦探,专门检测材料在拉伸或者压缩过程中的变形情况。

那校准它就像给小侦探校准眼睛,让它看得准准的。

校准的时候呀,得有专门的校准设备哦。

就好比给引伸计找个厉害的老师。

这个设备得能精确地产生标准的变形量。

比如说,它能准确地拉伸或者压缩出1毫米、2毫米这样的标准变形。

那开始校准啦。

把引伸计安装到这个校准设备上,要安装得稳稳当当的,就像给小宝贝找个舒服又安全的小窝。

要是没安装好,那测量出来的数据可就乱套啦,就像一个人站在歪歪扭扭的凳子上,怎么能好好工作呢。

接着呢,让校准设备开始工作,慢慢地产生变形。

这个时候呀,引伸计就得开始发挥作用啦,它要把自己测到的变形数据记录下来。

不过呢,它测出来的数据不一定就是对的,得和校准设备产生的标准变形量去对比。

如果引伸计测出来的数据和标准数据不一样,那就得调整它啦。

这调整就像是给它纠正小错误。

可能是它里面的某个小零件有点偏差,就像人的眼睛有点近视,需要戴个眼镜来矫正一样。

通过调整那些小零件,让引伸计能够更准确地测量变形。

还有哦,校准可不是一次就完事儿的。

要多做几次试验,就像考试多做几遍检查一样。

每次都要记录好数据,看看引伸计是不是每次都能准确测量。

要是每次的数据都差不多,而且和标准数据很接近,那这个引伸计的校准就差不多成功啦。

在整个校准过程中呀,环境也很重要呢。

不能让引伸计在温度变化很大或者震动很厉害的地方工作。

就像人在很吵闹或者很冷很热的环境里也没办法好好工作呀。

要给引伸计一个稳定的环境,这样它才能更准确地被校准。

总之呢,引伸计的校准虽然有点小复杂,但只要按照这些方法来,像照顾小宠物一样细心对待它,就能让它准确地工作啦。

引伸计标定

引伸计标定

引伸计标定摘要:1.引伸计标定的概念和背景2.引伸计标定的方法和步骤3.引伸计标定的应用实例4.引伸计标定的优缺点分析正文:1.引伸计标定的概念和背景引伸计标定是一种测量材料在受力情况下形变的方法,通过测量材料的形变来计算受力的大小。

这种方法在材料科学、工程领域以及生物医学等领域有着广泛的应用。

随着科技的发展,对材料的性能要求越来越高,引伸计标定在材料研究和应用中的重要性也日益凸显。

2.引伸计标定的方法和步骤引伸计标定的核心是测量材料的形变,主要包括以下几个步骤:(1)选择合适的引伸计:根据被测材料的性质和测试要求,选择合适的引伸计,如机械引伸计、电子引伸计等。

(2)安装试样:将被测材料制成规定尺寸的试样,并将试样装入引伸计中。

(3)施加载荷:通过引伸计向试样施加载荷,记录试样的形变情况。

(4)计算应力:根据试样的形变和材料的弹性模量等参数,计算试样所受的应力。

3.引伸计标定的应用实例引伸计标定在多个领域有广泛的应用,例如:(1)在材料科学研究中,通过引伸计标定可以研究材料的弹性、塑性、强度等性能;(2)在工程领域,引伸计标定可用于结构件的强度分析和设计优化;(3)在生物医学领域,引伸计标定可用于研究生物组织的力学性能,为生物医学研究提供重要数据支持。

4.引伸计标定的优缺点分析引伸计标定的优点:(1)精度高:引伸计标定可以直接测量材料的形变,具有较高的测量精度;(2)适用范围广:引伸计标定适用于多种材料,如金属、非金属、复合材料等;(3)可重复性强:引伸计标定的操作方法相对简单,实验结果具有较好的可重复性。

引伸计标定的缺点:(1)受试样尺寸和形状限制:引伸计标定需要制备试样,试样的尺寸和形状对测量结果有一定影响;(2)测试过程相对复杂:引伸计标定需要对试样施加载荷,并记录形变情况,测试过程相对复杂。

总之,引伸计标定是一种重要的材料性能测试方法,具有较高的测量精度和广泛的应用领域。

引伸计在金属拉力试验中的作用由于金属材料与塑料的性能相差很大

引伸计在金属拉力试验中的作用由于金属材料与塑料的性能相差很大

引伸计在金属拉力试验中的作用:由于金属材料与塑料的性能相差很大,其屈服的定义也有所不同。

如金属材料定义有屈服、上屈服、下屈服的概念。

而塑料只定义有屈服的概念。

另外,金属材料的屈服强度一定小于极限强度,而塑料的屈服可能小于极限强度,也可能等于极限强度(两者在曲线上为同一点)。

由于对标准的不熟悉,往往在试验结果的输出方面产生一些不应有的错误,如将塑料的屈服概念(上屈服)作为金属材料的屈服概念(一般为下屈服)输出,或将无屈服的金属材料的最大强度按塑料的屈服强度定义类推作为金属材料屈服值输出,产生金属材料屈服值与最大值一致的笑话。

2、将非比例应力与屈服混为一谈虽然非比例应力与屈服都是反应材料弹性阶段与塑性阶段的过渡状态的指标,但两者有着本质的不同。

屈服是材料固有的性能,而非比例应力是通过人为规定的条件计算的结果,当材料存在屈服点时是无需求取非比例应力的,只有材料没有明显的屈服点时才求取非比例应力。

部分试验人员对此理解不深,以为屈服点、上屈服、下屈服、非比例应力对每一个试验都存在,而且需全部求取。

3、将具有不连续屈服的趋势当作具有屈服点国标对屈服的定义指出,当变形继续发生,而力保持不变或有波动时叫做屈服。

但在某些材料中会发生这样一种现象,虽然变形继续发生,力值也继续增大,但力值的增大幅度却发生了由大到小再到大的过程。

从曲线上看,有点象产生屈服的趋势,并不符合屈服时力值恒定的定义。

正如在第三类影响中提到的,由于对“力值恒定”的条件没有定量指标规定,这时经常会产生这一现象是否是屈服,屈服值如何求取等问题的争论。

综上所述,屈服值在材料力学性能试验中有着非常重要的作用,但同时在求取时又面临着许多问题,因此无论是国标的制定部门,还是试验机的研发生产厂商、试验机的使用部门,都应从各自的角度出发,努力解决所存在的问题,才能实现屈服点的准确、快速、方便的求取,为材料的安全使用创造良好的条件。

微机控制电子万能材料试验机使用说明三、对试验机和引伸计的要求1、试验机应符合GB/ T16825 - 1997 规定的准确度级,并按照该标准要求检验。

引伸计标定器示值误差的测量不确定度评定

引伸计标定器示值误差的测量不确定度评定

引伸计标定器示值误差的测量不确定度评定发布时间:2021-05-27T03:21:23.042Z 来源:《中国科技人才》2021年第7期作者:韦胜[导读] 将电感测微仪装在标定器固定支架孔中,将专用的三珠工作台装在标定器的可动心轴上,使仪表的测量轴线通过三珠工作台的中心位置。

广东省中山市质量计量监督检测所广东中山 528400摘要:本文主要介绍引伸计标定器示值误差的测量不确定度评定关键词:引伸计标定器;示值误差;不确定度引言引伸计标定器是用于对被标定的引伸计给出标准位移量的仪器。

它由刚性支架、两个同轴的心轴或者装卡引伸计的夹具、能够准确地测量沿心轴轴向位移量变化的测微装置绘成。

本文主要介绍引伸计标定器示值误差的测量不确定度分析和评定1 概述1.1 测量依据:JJF 1096-2002 《引伸计标定器校准规范》1.2 环境条件:温度20±1℃,室温变化≤0.5 ℃1.3 测量标准:2等、3等量块1.4 被测对象:光栅式引伸计标定器2 示值误差的测量不确定度评定2.1测量方法将电感测微仪装在标定器固定支架孔中,将专用的三珠工作台装在标定器的可动心轴上,使仪表的测量轴线通过三珠工作台的中心位置。

将测微头调整到所选校准范围的起始位置,在电感测微仪的球面测头与三珠工作台间放入一块量块(量块中心点大致在三珠工作台的中心),调整电感测微仪测头与量块接触并使其示值大致对零并记下初始值,然后按所选校准间隔,转动标定器手轮至各校准点,再以递增或递减的方式依次置换量块,从电感测微仪上读取并记录与初始值的偏差值。

本次选用一台分度值为0.1 μm的光栅式引伸计标定器,当不确定度以绝对形式表示时,选取用绝对误差形式表达最大校准点(0.3 mm)进行评定;当不确定度以相对形式表示时,选取用相对误差形式表达的最小校准点(0.4 mm)进行不确定度分析。

2.2数学模型直接法测量标定器在某校准点的误差 △为△=△A-(△l-△l0)式中:△A---在某校准点时仪表的读数值与初始值的偏差,μm;△l---在该校准点时所用的量块按等检定的偏差,μm;△l0---对准起始位置时所用量块按等检定的偏差,μm;l---该校准点的标称值(μm),本次评定先用点为300 μm和400 μm;2.3方差和灵敏系数u2(△)=u2(A)+u2(l)+u2(l0)当校准点小于1 mm时,由于l和l0的尺寸相近,量块的测量不确定度值相同,所以,令u2(l0)=u2(l),则(△)=u2(A)+2u2(l)c1=1 c2=2.4标准不确定度一览表光栅式标定器用2等量块和电感测微仪用直接法校准1/3mm范围时,标准不确定度各分量见表4-1。

引伸计示值误差测量结果的不确定度评定

引伸计示值误差测量结果的不确定度评定

内蒙古科技与经济Inner Mongolia Science Technology & Economy2020年7月第14期总第456期July2020No.14TotalNo.456引俾e 斥值祺差测董绪臬的耒确更3“更李贺佳,张彩虹,白佳君(内蒙古自治区计量测试研究院,内蒙古呼和浩特010020)摘 要:本文研究依据计量检e 规程JJG762 —2007《引伸计》,参照国家计量技术规范JJF 1059. 1—2012-测 量不确e 度评e 与表示》,对引伸计测量结果不确e 度进行了评e,并综合分析了不确e 度的 来源)关键词:引伸计;不确e 度中图分类号:TH873. 7 文献标识码:A文章编号1007—6921(2020)14—0098—02引伸计是在试验机对测量试样施加轴向力时#测量试样线变形的一个装置,它包括测量传感器、放大器或测量自动记录仪等系统。

其主要性能特点以 及功能是:结构简单、使用方便、适应性好、稳定可1 概述引伸计示值误差测量结果的不确定度主要来自引伸计的测量重复性、引伸计示值分辨力、引伸计使用环境温度偏离20°C 、引伸计标定器示值误差及引伸计标定仪使用环境温度偏离20°C 引入的不确定度&依据检定规程JJG762 —2007《引伸计》中要求#使用引伸计标定仪对引伸计进行示值测量三组,测量每组不少于10个测量点,10次测量结果的算术 平均值和引伸计标定仪的标准值之差即为引伸计的示值误差&测量方法:依据检定规程JJG 762 —2007《引伸计》&环境条件:温度范围为(23 士 5)C ,温度实际变 化不应超过2°C ,检定的操作过程中不允许任何有 影响引伸计检定结果的空气对流&测量标准:引伸计标定仪,量程为0〜25mm,分度值为0. 2i m &被测对象:0. 5级引伸计(以下简称引伸计):标距50mm ,变形范围为0〜5mm,分辨力0.2数学模型测量范围小于或等于0. 3mm 时:q = 9% — 9测量范围大于0. 3mm 时:q = 9% 9 9 X 100% =(9% — 1) X 100HLt式中:q 为引伸计示值误差(绝对误差或相对误差);/为引伸计位移指示的示值;Lt 为引伸计标定 仪位移指示的标准值&3输入量的标准不确定度3.1 输入量的标准不确e 度u (/)的评e3. 1. 1 测量重复性引入的标准不确定度分量u 11&由测量重复性所引入的标准不确定度分量,采用A类方法进行不确定评定&在0. 3mm 、5mm 两点分 别测量10次,得到一组测量值列入表1&表1 0. arn;、5rn;两点分别测量值 单位:mm测量次数2345678910平均值测量点10. 30.30050.30100.30050.30100.30100.30050.30100.30100.30100.30150.3009055.0055.0055.0105.0105.0155.0155.0105.0105.0055.0055.0090通过表1中的测量,按下式求出单次实验标准差列入表2 :(Y —Y )2单次测量实验标准差:S r槡槡n-1—表2单位:Sn 0.3 :0. 32Su 5 :0. 39实际测量情况下,在具有一定重复性的测量条件下连续测量3次,以其3次测量值的算术平均值 作为示值测量结果&按下式可得到每个测量点的标准不确定度,见表3:测量重复性引入的标准不确定度u = ^表3单位:un 0.3 :0. 18un 5 :0. 233. 1. 2 由引伸计分辨力引入的标准不确定度分量 52。

引伸计示值误差测量结果不确定度评定

引伸计示值误差测量结果不确定度评定
相对于1.0mm点,其相对分辨力为0.01%,服从均匀分布,取k= ,则: = 0.003%,因此,量程大于0.5mm时,读数分辨力引入的标准不确定度可以忽略不计。
4.4温度偏离20℃时引入的标准不确定度分量u4和
引伸计标定器的线膨胀系数为10.5×10-6℃-1,测量引伸计时的温度假设偏离标准温度为5℃,则温度变化引入的不确定度:
9.9764
S
0.15µm
0.23µm
0.23µm
0.65µm
2.7µm
u1或
0.15µm
0.23µm
0.023%
0.013%
0.027%
4.2标定器示值误差引入的标准不确定度分量u2和
根据检定证书,标定器任意1mm范围内示值误差为0.4µm,服从均匀分布,取k= ,当引伸计测量范围小于等于0.5mm时,则
对于0.5mm以内的变形量时:
u4=0.5×1000×10.5×10-6℃-1×5℃≈0.03µm,
对于大于0.5mm以上的变形量时:
对于1.0mm点: =(1.0×1000×10.5×10-6℃-1×5℃)/1.0×1000≈0.006%
对于5.0mm点: =(5×1000×10.5×10-6℃-1×5℃)/5×1000≈0.006%
1
0.1002
0.5007
1.0006
4.9923
9.9720
2
0.1001
0.5006
1.0002
4.9931
9.9743
3
0.1003
0.5004
1.0003
4.9928
9.9745
4
0.1005
0.5002
1.0007
4.9936

钢筋引伸计的作用与用途

钢筋引伸计的作用与用途

钢筋引伸计的作用与用途钢筋引伸计是一种用于测量钢筋的应变变化的设备,通过检测钢筋的应变变化来评估结构的变形情况,从而用来监测和评估建筑物、桥梁和其他工程结构的安全性和性能。

钢筋引伸计广泛应用于土木工程、结构工程和建筑工程中,对于确保结构的强度、稳定性和耐久性至关重要。

钢筋引伸计的主要作用是测量和监测钢筋在受力过程中的应变变化。

当钢筋受到外部载荷时,会发生应变变化,通过钢筋引伸计可以实时监测和记录钢筋的应变情况,进而得知结构的变形情况。

这对于评估结构的稳定性和安全性非常重要。

同时,钢筋引伸计还可以用于评估钢筋的应力水平。

根据胡克定律,钢筋的应力与应变成正比,通过计算钢筋的应变值,可以得到钢筋所受到的应力大小。

对于评估结构的强度和承载能力,以及评估结构是否存在应力过高的情况,都非常有帮助。

钢筋引伸计的用途非常广泛。

首先,它可以用于新建结构的施工监测。

在建造过程中,通过安装适量的钢筋引伸计在关键部位进行监测,可以实时了解结构的变形和应变情况,及时采取措施进行调整,确保结构的安全性和质量。

其次,钢筋引伸计还可以用于老旧结构的安全评估和监测。

对于已经使用一段时间的建筑物和桥梁,通过安装适量的钢筋引伸计,可以监测结构的变形和应变情况,评估结构的安全性和可靠性,发现潜在问题并及时修复,从而减少安全风险。

此外,钢筋引伸计还可以用于研究结构的性能和行为。

通过对结构在不同载荷情况下钢筋应变的测量和分析,可以了解结构在受力过程中的工作原理、承载能力和性能特点,为结构设计和优化提供依据。

钢筋引伸计的应用不仅限于土木工程领域,还可以在其他行业中使用。

例如,钢筋引伸计可以用于测量金属和合金材料的应变变化,用于材料力学和材料研究。

此外,钢筋引伸计还可以用于测量地壳运动的变形情况,用于地质灾害监测和研究。

总结来说,钢筋引伸计是一种用于测量钢筋应变变化的设备,通过监测钢筋的应变情况来评估结构的变形、安全性和性能。

它在土木工程、结构工程和建筑工程中具有重要的作用和广泛的应用,对于确保结构的强度、稳定性和耐久性至关重要。

引伸计应变范围美标检定

引伸计应变范围美标检定

引伸计应变范围美标检定
(原创实用版)
目录
1.引伸计的概述
2.引伸计的应变范围
3.美标检定的含义和作用
4.引伸计在美标检定中的应用
5.结论
正文
1.引伸计的概述
引伸计是一种用于测量材料在拉伸或压缩过程中的变形量的仪器。

它可以广泛应用于各种材料的拉伸、压缩、弯曲、剪切等试验中,为材料科学研究、工程设计、质量控制等领域提供重要数据支持。

2.引伸计的应变范围
引伸计的应变范围是指引伸计能够测量的材料变形量范围。

通常,引伸计的应变范围包括线性应变范围和非线性应变范围。

线性应变范围是指材料在弹性范围内的变形,非线性应变范围是指材料在屈服后的变形。

引伸计的应变范围决定了其在材料试验中的应用范围和精度。

3.美标检定的含义和作用
美标检定是指按照美国标准协会(ASTM)的标准和方法进行的一种检定。

美标检定主要用于检验材料的机械性能、物理性能、化学性能等,以确保材料在使用过程中的安全性、可靠性和稳定性。

美标检定在材料科学研究、工程设计、质量控制等领域具有重要作用。

4.引伸计在美标检定中的应用
引伸计在美标检定中主要用于测量材料的应变和应变率。

通过引伸计的测量,可以得到材料的拉伸强度、屈服强度、极限强度等重要性能指标。

这些指标是评价材料质量和性能的重要依据,对于保证工程质量和安全具有重要意义。

5.结论
引伸计在材料试验和美标检定中具有重要作用。

它能够测量材料的应变和应变率,为评价材料质量和性能提供重要数据支持。

在实际应用中,需要根据材料的特性和试验要求选择合适的引伸计,以保证试验结果的准确性和可靠性。

双侧电子引伸计的原理和误差分析-材料与测试网

双侧电子引伸计的原理和误差分析-材料与测试网

2 双侧电子引伸计的测量原理
] 5 双侧电子引伸计目前已投入批量生产[ 。图2
量Δ 并且斜线 ∯有着恒定的函数关系,
量与偏心拉伸的弯曲变形无关。下面推导这个函数 关系并 证 明 此 种 测 量 方 法 能 够 避 免 弯 曲 变 形 的 影响。 图4中的 向拉力 力 和 分别表示板状拉伸试样受轴 以前标距 ∯ 两端的两个横截面。试样受拉 后, 标距∯ 的纯拉伸伸长量为 Δ 。 线上坐 ∯
双侧电子引伸计与单侧电子引伸计主要不同之处在于双侧电子引伸计感受拉伸试样标距段变形的两块内刀片的刀刃与试样的接触点不是在试样一侧的一条母线上而是分别与试样对称两侧的a点接触即是在测量试样标距l内部的一根斜线ad的伸长量这种伸长量与标距l的纯拉伸伸长l有着恒定的函数关系并且斜线ad的总伸长量与偏心拉伸的弯曲变形无关
双侧电子引伸计的原理和误差分析
胡国华1,艾 彦1,唐 亮2
( 重庆 4 ; 重庆 4 ) 1 .重庆大学 资源与环境科学学院 工程力学系, 0 0 0 3 0 2 .重庆交通大学 土木建筑学院, 0 0 0 7 4
首先对单侧电子引伸计测量结果不稳定及误差较大的原因进行了分析, 然后对双侧电 摘 要: 子引伸计的测量原理进行了介绍, 建立了斜线伸长量与拉伸试样轴向伸长量之间的关系, 证明了双 侧电子引伸计的测量结果不受偏心拉伸的影响, 其系统误差很小甚至可以为零。 单侧电子引伸计; 双侧电子引伸计;偏心拉伸;测量误差;纯拉伸伸长量 关键词:
中图分类号: ( ) T H 8 7 1 . 1 A 文章编号: 1 0 0 1 4 0 1 2 2 0 1 2 0 6 0 3 5 5 0 4 文献标志码:
∢ ∑ ∳ ∰∳ ∯ ∰ ✕ ∑ ∑∑≏ ∰∯ ‟ ∳ ‟ ’ æ

引伸计标定

引伸计标定

引伸计标定
(原创实用版)
目录
1.引伸计标定的概念
2.引伸计标定的方法
3.引伸计标定的应用
4.引伸计标定的优缺点
正文
一、引伸计标定的概念
引伸计标定是一种测量材料在受到外力作用下产生的形变量的方法,通常用于材料的拉伸试验中。

通过测量材料的形变量,可以计算出其应变和应力,从而了解材料的力学性能。

二、引伸计标定的方法
引伸计标定的方法主要包括两种:直接标定法和间接标定法。

直接标定法是指通过标准的拉伸试验,直接测量材料的形变量和力值,从而计算出引伸计的标定系数。

间接标定法则是通过测量材料的应变和应力,利用引伸计的工作原理,反推出其标定系数。

三、引伸计标定的应用
引伸计标定在材料的拉伸试验中起着至关重要的作用。

通过引伸计标定,可以准确地测量材料的形变量,从而得到其应变和应力。

这对于了解材料的力学性能,以及设计和制造材料都有着重要的意义。

四、引伸计标定的优缺点
引伸计标定的优点在于其精度高,可以准确地测量材料的形变量。


时,引伸计标定方法简单,易于操作。

然而,引伸计标定也存在一些缺点。

例如,标定过程中可能会受到外界因素的干扰,从而影响其测量结果的准确性。

引伸计不确定度分析

引伸计不确定度分析

引伸计测量结果(变形示值)的不确定度评定一 概述检定引伸计的准确度时,使用误差不大于引伸计允许误差的三分之一的标定器,采用直接比较的方法进行。

影响检定结果主要因素有:测量重复性引起的标准不确定度、标定器误差所引起的不确定度、引伸计最大误差的标准不确定度、标定器读数分辨率所引起的不确定度等。

在满足JJG762-2007第6.1.1条环境条件的前提下,起草小组对某一引伸计检定为例进行不确定度分析,以评定引伸计检定规程的不确定度。

二 被检定对象和检定方法 2.1 被检定对象YYU-5020型引伸计,主要参数:标距50mm ;最大变形量10mm 。

2.2 检定用标准器具GWB-200J 型标定器,主要参数: 最大量程25mm ;最小分度0.0002mm ;旋转外筒分度0.002mm ;校准范围不超过1/3 mm 时采用绝对误差±0.5μm ;校准范围超过1/3 mm 时采用相对误差为±0.15%。

2.3 检定过程用标定器按递增方式给出变形值:0.1mm 、0.2mm 、0.3mm 、0.4mm 、0.5mm 、5.0mm 和10.0mm 变形。

2.4 检定结果评定和使用:评定YYU-5020型引伸计变形0.1mm ~0.3mm 、0.4mm 、0.5mm 、5.0mm 和10.0mm 时的测量结果的不确定度。

在室温条件下检定结果,引伸计检定不确定度一般可直接使用本不确定度的评定结果。

3 评定模型 3.1 数学模型L L -=δ (1) 式中: δ ----引伸计的示值误差; L -----引伸计指示的位移值; L -----标定器给出的位移值;3.2 合成标准不确定度评定模型由公式(1)可以导出引伸计示值误差的标准不确定度评定模型()()L u L L u L )(u 2222c ⎥⎦⎤⎢⎣⎡∂∂+⎥⎦⎤⎢⎣⎡∂∂=δδδ (2)3.2.1 由于L 与L 彼此独立,且灵敏系数L 的灵敏系数 1Lc 1=∂∂=δL 的灵敏系数 1Lc 2-=∂∂=δ3.2.2 故公式(2)可简化为()()222c L u L u )(u +=δ (3)3.2.3分析引伸计检定过程,其测量结果不确定度来源,公式(3)可展开为2Le 2La 2ms 2 Ls c u u u u )(u +++=δ (4)(以下同原文) 扩展不确定度2222ms Le Ls La u u u u k U +++⋅=式中:La u ——测量重复性引起的标准不确定度;Ls u ——标定器误差所引起的不确定度 Le u ——引伸计最大误差的标准不确定度 ms u ——标定器读数分辨率所引起的不确定度4 输入量的标准不确定度评定4.1 测量重复性引起的标准不确定度La u 的评定测量重复性引起的标准不确定度La u 的评定,可以通过连续测量得到测量列(见表1),采用A 类方法进行评定。

电子式引伸计示值误差不确定度评定

电子式引伸计示值误差不确定度评定

电子式引伸计示值误差不确定度评定电子式引伸计是机械技术与传感器技术相结合的产物,其工作原理如图1所示。

这类引伸计前端采用机械结构采集试样变形,后端将变形量传递至各类电气原件组成的传感器,传感器将变形量转化为电信号,处理器对电信号进行滤波、模数转换、放大等处理,最终将变形值显示出来。

电子式引伸计根据内部所用传感器原理不同可分为电阻(应变片)式、电容式、电感式等。

下面以小变形电阻(应变片)式电子引伸计为例,对校准其示值时的测量不确定度进行分析。

图1电子式引伸计工作原理图1 测量依据及方法(1) 测量依据JJG 762-2007《引伸计》检定规程。

(2) 测量方法测量时,将引伸计与引伸计标定器可靠连接,由引伸计标定器给出标准位移值,从引伸计显示装置上得到引伸计的变形(位移)示值。

引伸计的位移示值减去引伸计标定器给出的标准位移值即为引伸计的示值误差。

当测量范围小于或等于0.3mm时,其示值误差采用绝对误差的形式表示,当测量范围大于0.3mm 时,其示值误差采用相对误差的形式表示。

(3) 测量使用的标准器引伸计标定器,量程为0~25mm,分度值为0.2μm。

(4) 被测对象0.5级电子式引伸计(以下简称引伸计):标距50mm,变形范围为0~5mm,分辨力0.5μm。

(5) 测量环境室温(20±5)℃,温度变化2℃/h。

2 测量模型测量范围小于或等于0.3mm时:q=L i-L t测量范围大于0.3mm 时:%100)1(%100⨯-=⨯-=ti t t i L LL L L q 式中:q 为引伸计示值误差(绝对或相对误差);L i 为引伸计的位移示值;L t 为引伸计标定器给出的标准位移值。

3 方差和灵敏系数测量范围小于或等于0.3mm 时: )()()()()(22222t t i i c L u L c L u L c q u += 式中:灵敏系数1)(=i L c ,1)(-=t L c 测量范围大于0.3mm 时:)()()(222t rel i rel crel L u L u q u +=4 输入量的标准不确定度4.1 由引伸计估算的标准不确定度u(L i ) (1)测量重复性引入的标准不确定度u 11对引伸计所选校准位移进行9次重复测量,采用极差法,单次测量的标准差为s=R/C ,查表得系数C =2.97。

塑料断裂伸长率 引伸计和位移法区别

塑料断裂伸长率 引伸计和位移法区别

塑料断裂伸长率引伸计和位移法区别引言:塑料是一种广泛应用的材料,它在工业生产和日常生活中都有重要的作用。

在塑料的研究和应用中,了解其断裂伸长率是非常重要的。

而在测量塑料断裂伸长率时,有两种常用的方法,即引伸计和位移法。

本文将分别介绍这两种方法的原理和区别。

一、引伸计法引伸计法是一种直接测量塑料断裂伸长率的方法。

其原理是通过在试样上装置引伸计,施加力使试样拉伸,记录引伸计的变化来计算断裂伸长率。

1. 引伸计的种类引伸计根据测量原理的不同,可以分为光学引伸计、机械引伸计和电子引伸计等几种。

2. 测量步骤(1)将塑料试样制备成特定形状和尺寸。

(2)将试样夹紧在引伸计上。

(3)施加拉力,使试样发生拉伸,记录引伸计的变化。

(4)根据引伸计的读数计算断裂伸长率。

3. 优点和局限性引伸计法可以直接测量塑料的断裂伸长率,准确度较高。

但是该方法需要使用特殊的设备,操作相对复杂。

并且在测量过程中可能会对试样造成损伤。

二、位移法位移法是一种间接测量塑料断裂伸长率的方法。

其原理是通过测量试样断裂前后的长度差异,间接计算出断裂伸长率。

1. 测量步骤(1)将塑料试样制备成特定形状和尺寸。

(2)将试样夹紧在夹具上。

(3)施加拉力,使试样发生拉伸,直至断裂。

(4)测量试样断裂前后的长度差异。

(5)根据长度差异计算断裂伸长率。

2. 优点和局限性位移法相对于引伸计法来说,操作较为简单,不需要特殊的设备。

同时,该方法对试样的破坏性较小,可以重复使用试样。

然而,位移法的准确度可能会受到试样形状和尺寸的影响,测量结果可能会有一定的误差。

三、引伸计法和位移法的区别1. 测量原理不同引伸计法是通过直接测量引伸计的变化来计算断裂伸长率,而位移法是通过测量试样断裂前后的长度差异来计算断裂伸长率。

2. 设备和操作的复杂程度不同引伸计法需要使用特殊的设备,操作相对复杂。

而位移法操作相对简单,不需要特殊设备。

3. 对试样的破坏性不同引伸计法在测量过程中可能会对试样造成损伤,而位移法的破坏性较小,可以重复使用试样。

引伸计标定

引伸计标定

引伸计标定引伸计标定是指在使用引伸计测量物体变形时,将引伸计与标准测力装置进行比较,确定其灵敏度和相对误差的过程。

引伸计是一种用来测量物体变形的传感器,常用于力学、材料科学、结构工程等领域的实验和测试中。

引伸计的标定过程主要包括灵敏度标定和相对误差标定两个方面。

灵敏度标定是通过将引伸计与知名参照标准测力装置相连接,施加一定大小的标准拉力或压力,测量引伸计的输出信号,并与测力装置的标准输出进行比较,计算得到引伸计的灵敏度。

相对误差标定则是通过对一系列已知应变或位移的标准来进行检验,以评估引伸计的测量偏差。

引伸计的灵敏度是指单位载荷变化时,引伸计输出信号的变化量。

灵敏度标定的目的是确定引伸计的灵敏度系数,即输出信号与加载载荷之间的比例关系。

在进行灵敏度标定时,需要使用标准测力装置施加已知大小的拉力或压力,并将引伸计与测力装置的载荷附件连接起来。

通过计算测得的引伸计输出信号与实际加载载荷之间的比例关系,可以得到引伸计的灵敏度系数。

引伸计灵敏度的单位一般为μm/με或mV/V,具体取决于引伸计的类型和规格。

相对误差是引伸计测量结果与标准值之间的差异,是评估引伸计测量准确性的指标。

相对误差标定的目的是验证引伸计的测量准确性,并得到其相对误差范围。

在进行相对误差标定时,需要使用已知应变或位移的标准进行检验。

通常采用标准试样或参照标准引伸计作为参考标准进行比较。

通过计算实际测得的引伸计输出信号与标准值之间的相对差异,可以得到引伸计的相对误差。

在引伸计标定过程中,需要注意以下几点:首先,标定环境应保持稳定和准确。

引伸计的输出信号易受温度、湿度、环境振动等因素的影响,因此标定实验室应具备良好的控制条件,确保数据的准确性。

其次,标定装置和方法应选择合适。

可以选择标准测力装置、标准试样或参照标准引伸计作为参考标准,确保标定的可靠性和准确性。

此外,可以采用拉伸试验机、万能试验机、激光位移测量仪等实验设备进行标定,具体选择应根据实际需要和条件确定。

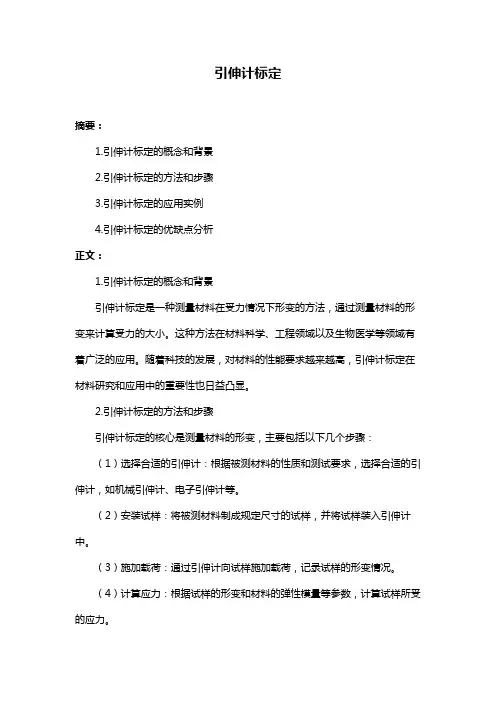

引伸计标定

引伸计标定

引伸计标定引伸计是一种用于测量材料在外力作用下伸长量的仪器,广泛应用于各种材料的性能测试、工程结构的安全监测等领域。

为了确保引伸计测量结果的准确性和可靠性,对其进行定期标定是非常必要的。

本文将介绍引伸计标定的原理、步骤、注意事项以及在实际应用中的意义。

一、引伸计的定义和作用引伸计是一种测量设备,通过测量试样在受力过程中的形变量,从而得到所施加的外力大小。

引伸计的作用是将试样的微小形变转换为可以被传感器检测的信号,进而通过数据处理得到材料的力学性能指标。

二、引伸计的标定原理引伸计的标定主要是通过比较标准试样在外力作用下的伸长量与引伸计测得的信号之间的关系来完成的。

标定的目的是确定引伸计的测量灵敏度、线性度、精度等性能指标,以确保其在实际应用中的测量准确性。

三、引伸计标定的步骤和方法1.选择合适的标准试样,其材质、形状和尺寸应与被测试样相近。

2.将标准试样安装在引伸计上,并施加一定的外力,记录引伸计的信号变化。

3.测量标准试样的实际伸长量,并与引伸计的信号进行比较,计算出引伸计的测量灵敏度和线性度等性能指标。

4.根据标定结果,对引伸计进行修正或调整,以满足测量要求。

四、引伸计标定的注意事项1.标定过程中应确保引伸计和标准试样的安装稳定,避免因振动等原因导致测量误差。

2.选择合适的外力施加方式,避免对引伸计造成不必要的损伤。

3.标定过程中应严格遵守操作规程,确保测量数据的准确性。

4.定期对引伸计进行标定,以保证其测量性能的稳定性和可靠性。

五、引伸计标定在实际应用中的意义引伸计标定是确保其测量结果准确性和可靠性的关键环节。

通过定期标定,可以及时发现引伸计的性能缺陷,并采取相应措施进行修复或更换。

在实际应用中,引伸计标定对于保证工程结构的安全监测、材料性能测试等领域的测量准确性具有重要作用。

总之,引伸计标定是一项重要的工作,只有正确地进行标定,才能确保引伸计在实际应用中发挥出应有的作用。

引伸计标定

引伸计标定

引伸计标定摘要:一、引伸计的概述二、引伸计标定的重要性三、引伸计标定的方法四、引伸计标定的注意事项五、引伸计标定的应用领域正文:一、引伸计的概述引伸计是一种用于测量材料在外力作用下伸长或缩短的传感器设备。

它广泛应用于各种材料试验、工程监测以及科学研究等领域。

根据测量原理的不同,引伸计可分为电阻式、电容式、电磁式等多种类型。

二、引伸计标定的重要性引伸计标定是确保测量结果准确性的关键环节。

通过对引伸计进行标定,可以得出其灵敏度、线性度、精度等性能指标,从而为实际应用提供可靠的依据。

此外,引伸计在使用过程中,由于各种因素的影响,其测量性能可能会发生变化,定期进行标定也是非常必要的。

三、引伸计标定的方法1.静态标定:在材料试验中,将引伸计固定在试验台上,用标准长度计或光栅尺作为基准,测量引伸计在不同外力下的伸长量,计算其灵敏度和线性度。

2.动态标定:通过振动试验、冲击试验等动态加载方式,测量引伸计在动态载荷下的响应特性。

3.实验室标定:在实验室条件下,采用标准设备和方法进行标定。

四、引伸计标定的注意事项1.选择合适的标定周期,一般建议每半年或一年进行一次标定。

2.标定过程中要确保引伸计与基准测量设备的连接牢固,防止松动影响测量结果。

3.注意环境温度对引伸计性能的影响,尽量在恒温条件下进行标定。

4.标定过程中要避免引伸计受到其他非测试外力的影响。

五、引伸计标定的应用领域1.材料科学研究:用于研究材料的力学性能、疲劳寿命等。

2.建筑工程:用于监测建筑物的变形、裂缝等情况。

3.航空航天:用于检测飞行器、卫星等部件的应变情况。

4.汽车制造:用于检测汽车车身、零部件的应变性能。

5.其他领域:如桥梁、隧道、能源等基础设施的监测与评价。

通过掌握引伸计标定的方法、注意事项以及应用领域,我们可以确保引伸计在各种工程监测和科学研究中发挥准确、可靠的作用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

引伸计的应用及误差来源分析
作者:邸翔
来源:《商品与质量·学术观察》2013年第09期
摘要:介绍了目前国内应用比较广泛的几种引伸计,详细说明了引伸计的结构、优缺点和使用方法,为引伸计的选用提供参考。

简单的分析了引伸计测量误差形成的主要原因,介绍了引伸计使用中的一些经验和注意事项。

关键词:变形引伸计标距误差
变形测量是材料物理特性检测中最基本的测量环节之一,目前广泛使用电子引伸计测量试样变形。

引伸计是用于测量试件标距间轴向及径向变形的基本装置,通常由传感器、放大器和记录器三部分组成,传感器直接和被测构件接触。

构件上被测的两点之间的距离为标距,标距的变化(伸长或缩短)为线变形。

构件变形,传感器随着变形,并把这种变形转换为机械、光、电、声等信息,放大器将传感器输出的微小信号放大。

记录器(或读数器)将放大后的信号直接显示或自动记录下来。

在引伸计的使用中,其工作状态不良可以使拉伸力/变形曲线出现异常,对强度测试的影响有时会很大,如果不予以分析和修正,会给测定结果带来较大误差。

本文对目前国内应用比较广泛的几种引伸计进行了系统全面的介绍,为引伸计的选用提供参考,同时简单的讨论了变形测量误差的主要来源。

1、引伸计的应用
1.1电阻应变式引伸计
这是目前应用最多的引伸计。

常见的电阻应变式引伸计有电子引伸计、平均值引伸计和双侧电子引伸计等。

1.1.1 电子引伸计
电子引伸计安装在试样一侧面上或试样圆柱面的一根母线上,这样使用的引伸计为单侧电子引伸计。

由于试验机上、下夹头之间一般都存在着同轴度误差,试样的夹持部分与标距部分也可能存在着同轴度误差,所以试样一般处于偏心拉伸的状态,其结果为在标距段内试样表面纵向线段的伸长量与试样轴线的伸长量一般是不相等的。

这种测量方法用单侧表面测得的伸长量来代替试样轴线的伸长量(即标距段的纯拉伸伸长量),一般情况下会得到错误的结果,因而就会造成一定的测量误差。

当单侧电子引伸计安装在附加的受压变形一侧时,在拉伸过程的最初阶段,单侧电子引伸计反映的变形为压缩变形,这就是单侧电子引伸计的“反走”现象。

当单侧电子引伸计所测量的线段位于弯曲变形的中性层上时,由于中性层上的弯曲变形为零,此时单侧电子引伸计测不到附加的弯曲变形而只测到纯拉伸变形,其测量结果是准确的。

平均值引伸计是在拉伸试样的对称两个侧面上各安装一只电阻应变式引伸计,分别测得上述两个侧面上标距段内的线段变形量,然后输入电桥电路中得到两个侧面上所选线段变形的平均值,即得到扣除了弯曲变形之后试样的纯拉伸变形量。

这种测量原理是正确的,在国内外已经逐渐得到应用。

平均值引伸计的特点是它的左、右两个引伸计从理论上来讲其放大倍数应该完全相同,实际生产中是经过挑选使得两个引伸计的性能相近。

另外此种引伸计的价格较高、横向尺寸较大、零件数比单侧电子引伸计要多一倍、质量较大和安装较麻烦,这些是它的不足之处。

1.1.3 双侧电子引伸计
双侧电子引伸计仍然是一种电阻应变式引伸计,它的特点是感受试样变形的两个刀刃不是测量试样一侧表面线段的变形量,而是安装在试样对称两侧的,并且是分别安装在试样标距段的两端横截面上,即它是在测量标距段内部的一根斜线的变形量。

由于采用了这样的设计,它能扣除偏心拉伸的弯曲变形而得到纯拉伸变形量。

双侧电子引伸计还能改变标距长度,既可用弹簧拉钩夹具装卡,又能用橡皮筋装卡,这也是它与其他电子引伸计的不同之处。

1.2视频引伸计
视频引伸计属于非接触式引伸计,它利用亚像素法原理测量拉伸试样的变形量,可同时测量纵向和横向两个方向的变形量,其测量范围由镜头焦距决定,配备不同焦距的多个镜头可获得多个量程。

视频引伸计在应用上的特点是:适用于金属薄板的塑性应变比及硬化指数等力学性能的测试;可用于一般引伸计不能测量的金属箔、塑料膜等材料的变形量测量;由于能够测量整个试验过程中的变形量,所以能自动测量真实应变、断后伸长率及总伸长率;可任意设定原始标距,标距误差对应变测量不产生任何影响。

1.3自动引伸计
自动引伸计由两对工作臂和一个主体组成。

工作臂执行自动装卡于试样、定位标距和传递试样变形量的工作。

主体中的测量系统可由光栅、伺服驱动系统、电阻应变测量元件及电感测微头等组成。

轴向自动引伸计的标距是可以自由设定的,最小标距为10mm。

变形量可达50~200mm,最高可达508mm(含标距)。

横向自动引伸计的行程可以达到45mm(标距)。

自动引伸计装卡到试样上的过程,即是测量试样横向尺寸的过程。

自动引伸计的分辨力一般为0.001 mm。

自动引伸计要求的试验条件比较严格。

在满足其特定条件时,它得出的试验结果比较好;但在不满足其工作条件时(例如试样有微小初始弯曲),它将无法准确测量出试样的变形量。

2、变形测量误差主要来源
引伸计的标距允差、测量范围、变形示值误差和稳定性等对变形测量的影响是最直接的,使用前一定对其进行标定。

在标定时应使用经过检定合格的标定仪,其误差应≤引伸计允差的1/ 3。

标距允差和变形示值误差决定了引伸计的级别。

可根据变形测量范围尽可能选取臂长较短的引伸计,减少引伸计自身晃动,提高测量灵敏度。

2.2引伸计初始安装状态
把引伸计安装到试样时,尽量与标定时的操作要点一致。

尤其要注意的是,原始标距要准确。

有的引伸计带有标距长度定位销,在拔出标距长度定位销时,一定不要感受到有阻力。

夹持力也要适宜。

夹持力过大会引起引伸计悬臂梁承受扭矩,影响测量准确度,太小会引起试验时刀口“打滑”。

2.3引伸计刀口钝化
当试验曲线因刀口“打滑”而出现异常时,首先要考虑夹持力是否足够,其次就要考虑引伸计刀口是否钝化或卷刃。

在测试高强度拉伸试样性能时,因试样硬度较高,必须使用硬度值比试样硬度值还要高的刀口,以避免卷刃和试验时打滑。

刀口打滑时,如果是圆刀口,并确定是因为刀刃磨损钝化或卷刃造成的,可以将刀口转动一个角度来解决,直到整个圆周刀刃都不能用为止。

更换或调整刀口后必须进行重新标定。

2.4夹具震动
如果使用楔形夹具,无论是手动夹紧,还是气动和液压夹紧,试样在拉伸的线弹性段,都会受到越来越大的夹紧力和拉伸力,如果夹具与夹头之间的润滑不好,夹具极有可能在夹头内突然出现小的突进,伴随着机器震动引起引伸计刀口打滑,产生误差。

2.5试验机同轴度不好或者试样安装位置不正确
如果试验机同轴度较差,试样实际受力与试验机测量力值不一致,试样会受到一个弯矩,拉伸时会得到不规则的线弹性段,这样必然会降低强度测试的准确度。

如果使用具有平均效应的双引伸计,则可提高变形测量准确度。

试样安装位置不正确也会对测试结果产生影响。

用目测法安装试样时,往往会由于视觉偏差造成试样在夹具内或者倾斜,或者偏离加载轴线,也会影响变形测量的准确度。

2.6在试样上的安装位置
对于圆形横截面试样,引伸计安装在试样平行段中心对称位置即可;对于矩形横截面试样,如果两夹头之间的空间允许,最好使刀口顶在试样较宽的侧面上,这样可使刀口更接近加载轴线,减少测量误差;对于管材弧形横截面试样,则应把刀口顶在机加工的侧面上。

如果试
验机夹具是弧面设计,而且夹具的几何形心与加载线一致,则无论刀口顶在内弧侧还是顶在外弧侧,都无关紧要;如果试验机夹具是平板式的,刀口顶在内弧侧比顶在外弧侧测得的性能要偏低。

3、结语
引伸计的测量误差来自于本身性能参数、安装状态、刀口钝化、试验机同轴度、试样安装倾斜和偏离加载线、机器震动的影响等等。

对不同的影响因素,应采取相应的对策,减少应变测量误差。

随着对测量精度要求的提高,拉伸变形单边测量的方法必然会被双边测量所代替;未来的引伸计将向更加自动化、数字化、精确化和遥测遥控方向发展。
