土工膜焊缝现场检查

复合土工膜现场检测方法

复合土工膜现场检漏1、充气法焊接为双条，双条之间留有约10mm的空腔，将待测段两端封死，插入气针。

充气至0.15MPa～0.20 MPa,静观5min观察真空表，如气压无下降，表明不漏，焊缝合格，否则要查找原因及时修补。

2、充水法焊接为双条，双条之间留有约10mm的空腔，将待测段一端封死，另一端插入水针。

充水至0.05MPa～0.20 MPa，如无水从孔腔漏出表明焊缝合格，否则要查找原因及时修补。

充水法的优点（1）直现性好，便于及时发现问题。

（2）设备简便操作简单，在现场可随时随地检查和抽查，鉴于以上优点，该工程采用充水法检查焊缝质量，自检合格后提交监理单位，质监部门及甲方联合抽样检查，实行逐段认证签证，对于虚焊、漏焊的接缝，应及时进行补焊，并对补焊部位进行充水检测，直到验收合格后，才可以进行下一道工序。

复合膜工艺流程：场内运输→铺设→拼接→焊缝充气检测→土工布缝合1.复合膜场内运输场内运输采用自制平板车。

平板车宽1.2m，长4.0m，一次可以运输3~4卷土工膜。

装车后由人工运至施工现场。

2.复合土工膜铺设采用人工铺设。

在铺设前，在与土工膜幅宽等宽的砂砾料面（或开挖基面）上搭设两排木板，铺设时，由4人在坡顶上拉住土工膜，复合土工膜在坡面上左右两侧木板上各站1人，扶住土工膜卷，缓慢的在坡面上展开土工膜。

两幅土工膜在进行铺设时，必须考虑拼接的重合叠加，一般控制在15～20cm，以利于拼接。

3.拼接、检测、缝合a.复合土工膜的接头施工前应先进行工艺试验。

在复合土工膜生产时，幅边预留16cm土工布与土工膜的非粘接宽度。

根据防渗要求的不同，复合土工膜接头可采取热熔焊接或专用粘胶粘结。

采用热熔焊接方式，则应进行焊接设备的比较，取得焊接温度、焊接速度以及施工工艺要求等试验参数；若采用粘结方式，则应进行粘结剂比较、粘结后的抗拉强度、延伸率以及施工工艺等试验。

b.在两幅复合土工膜接头处底部搭设木板，用做拼接操作平台。

土工膜现场气密性试验方法标准

土工膜现场气密性试验方法标准
土工膜是垃圾填埋场、池塘等项目常用的材料，、施工完后需要进行现场检测，现场检测分为现场焊缝施工质量检测和土工膜渗漏破损探测。

焊缝施工质量检测为气密性检测和破坏性检测。

气密性检测分为挤压焊缝的真空气密性检测和热熔焊缝的正压气密性检测，要求检测频率为100%检测；正压250kpa，维持3-
5min，不低于240kpa；负压-25-35kPa时，焊缝无任何泄露。

破坏性检测分为焊缝剪切强度和焊缝剥离强度，一般1000m取一处，送回实验室进行检测。

10个25.4mm×150mm试样，5个剪切、5个剥离。

土工膜渗漏破损探测是在防渗结构施工完成之后进行，对于无黏土、砂砾保护层的结构，一般采用电火花法进行检测。

对于有上层覆盖有土壤的结构，需要用双电极法进行检测：
对于已填埋垃圾的填埋场则需要用高密度电阻率法进行检测。

对于填埋场来说，无论是新建还是封场，其施工验收都要包含原材料、焊接质量和防渗层的完整性的检测。

防渗膜检测防渗膜气密性检测
检测机构：中钢国检
检测方法：双电极法、高密度电阻率法、真空气密性检测、正压气密性检测。

焊接场地的安全检查

焊接场地的安全检查
由于焊接场地不符合安全要求造成火灾、爆炸、触电等事故时有发生，破坏性和危害性很大。

要防患于未然，必须对焊接场地进行检查。

焊接场地检查主要包括以下内容：
（1）检查焊接与切割作业点的设备、工具、材料是否排列整齐。

（2）检查焊接场地是否保持必要的通道。

（3）检查所有气焊胶管、焊接电缆线是否互相缠线，气瓶用后是否已移出工作场地。

（4）检查焊工作业面积是否足够，避免在潮湿环境作业，工作场地要有良好的自然采光或局部照明。

（5）检查焊割场地周围1Om范围内，各类可燃易燃物品是否清除干净。

对焊接切割场地检查要做到：仔细观察环境，针对各类情况，认真加强防护。

土工膜焊缝报告

土工膜焊缝报告1. 背景介绍土工膜焊缝是在土工膜安装过程中的一个重要步骤。

焊缝的质量直接影响土工膜的防渗性能和使用寿命。

本报告旨在总结土工膜焊缝的常见问题和解决方法，以提高土工膜焊缝质量和工程的可靠性。

2. 常见问题及原因分析2.1 渗漏问题渗漏是焊缝工程中常见的问题。

主要原因有以下几点：•焊缝质量不达标：焊接过程中焊缝的密封性不好，导致渗漏。

•焊缝处土体松散：焊接前没有对焊缝周围的土体进行密实，导致渗漏。

•焊缝处有尖锐物体：焊接区域周围有尖锐物体，使焊缝被刺破，导致渗漏。

为解决渗漏问题，需要提高焊缝的质量和周围土壤的密实性，并进行常规的检查和维护。

2.2 强度问题焊缝在使用过程中可能会遭受一定的力学压力，如果焊缝的强度不够，可能会出现断裂或破损。

导致焊缝强度不够的原因有以下几点：•焊接温度不够高：焊接温度不够高，导致焊缝不牢固。

•焊缝处存在杂质：焊接过程中污染物进入焊缝，导致焊缝质量下降，强度减小。

•焊缝处存在气泡：焊接过程中，焊缝处有气泡，导致焊缝的强度不够。

提高焊缝的强度可以通过控制焊接温度，减少焊接过程中的污染物，以及进行焊缝的后续处理等方法来实现。

3. 解决方法3.1 提高焊缝质量要提高焊缝质量，可以采取以下措施：•选择合适的焊接材料：根据工程需要选择合适的土工膜和焊接材料，确保其质量和兼容性。

•控制焊接温度和时间：根据土工膜材料的特性，合理控制焊接温度和时间，确保焊缝的牢固性。

•合理选择焊接方式：根据工程要求和场地条件，合理选择手工焊接或机器焊接，确保焊接质量。

3.2 加强施工管理对于焊缝施工过程中的管理，可以采取以下措施：•培训施工人员：对施工人员进行培训，提高其焊接技术和操作规范。

•加强质量检查：进行焊缝质量检查，及时发现问题并进行处理。

•完善施工记录：对焊缝施工过程进行记录，包括焊接参数、现场照片等，做好相关的档案和资料备份。

4. 结论土工膜焊缝的质量对工程的防渗性能和使用寿命具有重要影响。

防渗土工膜施工包括以下工序

防渗土工膜施工包括以下工序：准备工作、铺设、拼接、质量检查和回填土料。

(1)准备工作。

要求清除地面一切尖硬物质，作好排渗设施，挖好锚固沟。

准备好土工膜，尽量用宽幅膜，或先按要求尺寸焊拼好，卷在钢管上，妥运至现场备用。

(2)在平地上铺放，借拖拉机或人工展放，在坡面上借卷扬机从坡顶徐徐反滚至坡底，将其固定。

铺放时应注意：①尽可能在干燥和暖天气进行。

②铺放应留足够余幅，不可太紧，以便拼接和适应气温变化。

③应随铺随压重，防止风吹。

④接缝应与最大受力方向平行。

⑤发现损坏，应立即修补。

⑥铺设人员应穿软底鞋，以免破坏土工膜，并密切注意防火。

(3)土工膜拼接有热熔焊法和胶粘法，大面积拼接一般用热熔法，局部拼接才用胶粘，应注意太薄的聚乙烯(PE)膜经加热要烧坏，故不能用热熔焊法。

胶结法只适用于聚氯乙烯膜。

用胶粘法时应注意粘结胶的耐久性，不能因长期浸水或遇水中化学物质而失效。

大规模拼接前，应进行拼接试验。

(4)拼接质量检查。

可以先作目测检查，即检查缝有无疏漏，有无烫损，有无褶皱和是否均匀，然后借仪器检漏。

例如两条焊缝间有约10mm空腔末焊，可以将待检段两端封死，往空腔内充气，静置一段后，观察其压力有无下降。

如发现漏缝，应及时修补。

对较大工程，尚应取样检测，即割取部分接缝试样作拉伸试验，要求接缝强度不低于母体的80％。

(5)回填土料。

铺膜后应及时回填，严禁膜较长时间外露。

填土一般应不薄于30cm；冬季水位变动时，厚度应加大。

如分期施工，应注意两期间膜的良好连接。

(6)防渗土工膜的周边和与结构物连接处应构成密闭系统，具体结构可按地基土质和结构物类型确定。

1)土质地基：土工膜直接埋入锚固沟内，填土并予压实，沟深可为2m，宽4m，如图3-7(a)。

2)砂卵石地基：挖除部分砂卵石直达不透水层，浇混凝土底座，将膜埋人。

对新鲜及微风化岩底座宽度应为水头的1/10～1/20；对半风化和全风化岩应为水头的1/5～1/10，所有裂缝都要填实，如图3-7(b)。

土工膜焊接检测标准

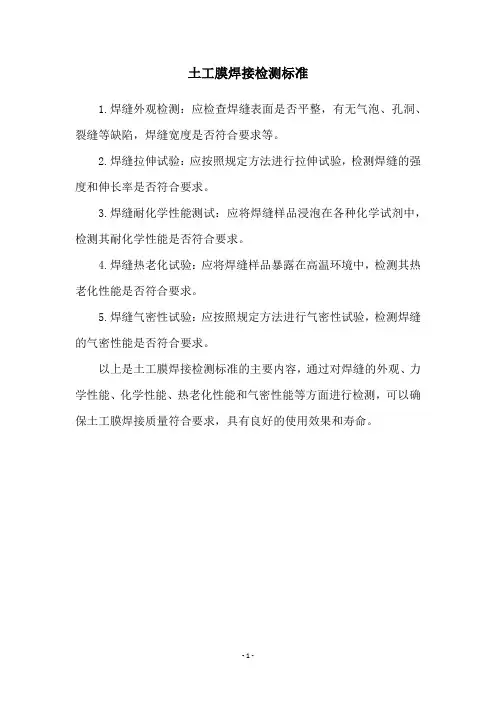

土工膜焊接检测标准
1.焊缝外观检测：应检查焊缝表面是否平整，有无气泡、孔洞、裂缝等缺陷，焊缝宽度是否符合要求等。

2.焊缝拉伸试验：应按照规定方法进行拉伸试验，检测焊缝的强度和伸长率是否符合要求。

3.焊缝耐化学性能测试：应将焊缝样品浸泡在各种化学试剂中，检测其耐化学性能是否符合要求。

4.焊缝热老化试验：应将焊缝样品暴露在高温环境中，检测其热老化性能是否符合要求。

5.焊缝气密性试验：应按照规定方法进行气密性试验，检测焊缝的气密性能是否符合要求。

以上是土工膜焊接检测标准的主要内容，通过对焊缝的外观、力学性能、化学性能、热老化性能和气密性能等方面进行检测，可以确保土工膜焊接质量符合要求，具有良好的使用效果和寿命。

- 1 -。

土工膜焊接规范

土工膜焊接规范土工膜在工程中的应用范围越来越广，其高强度、高韧性、防水耐化学腐蚀等优点，使得其在防渗、隔离、增强等方面都有着不可替代的作用。

而土工膜在施工过程中最基本、最关键的环节就是焊接。

因此，严格遵守土工膜焊接规范，保证焊接质量，才能发挥土工膜的最大作用。

一、焊接前的准备工作焊接前必须对土工膜进行检查和验收。

检查土工膜的厚度、颜色、表面是否光滑、有无损坏或污染等情况。

验收符合要求后，对焊接机、工具、材料等进行检查和清洁。

同时，环境也必须符合要求，如天气条件、地面情况等。

二、焊接过程中的操作1.尽量避免施工现场的灰尘、杂质等污染土工膜，在焊接前用清洁、干燥的布或刷子将焊接区域清洗干净。

2.在土工膜上标记出焊接位置、长度和宽度，并在此基础上进行裁剪工作。

3.焊接工作采用热风焊接机进行，需要注意以下几点：（1）热风枪的火焰应调节合适，火焰长度（即出风口离土工膜的距离）应保持一致。

（2）焊接速度应保持适中，不宜过快或者过慢。

（3）在焊接过程中，应严格控制土工膜的温度，以防止焊接区域过热或者过冷，从而影响焊接质量。

（4）焊接机应调节合适的温度和速度，以保证土工膜焊接的牢固度和耐用性。

4.焊接完成后，需要对焊缝进行检查和验收。

主要是检查焊接缝处有无松动、气泡、裂缝等情况，且两边对称不偏移。

验收合格后，进行下一步施工工作。

三、焊接后的工作1.焊接完成后，应立即在焊缝上施加重物或辊压机进行压实，以保证焊接缝的紧密度和牢固度。

2.对于衬里土工膜的连接，应在连接处设置套管或者嵌条，以保证连接处的无渗透性和牢固度。

3.对于焊接不良或者出现破损等情况的焊接缝，应及时修补和更换。

综上所述，土工膜焊接规范是保证土工膜管线工程质量的重要环节，焊接前的准备工作、焊接过程中的操作和焊接后的工作都需要严格遵守。

只有这样，才能保证土工膜管线工程的施工质量和使用寿命。

土工膜焊接安全操作规程

土工膜焊接安全操作规程土工膜焊接是一种常见的土工材料连接方式，用于土工膜的拼接和修补。

为了保证焊接过程的安全和质量，下面是土工膜焊接的安全操作规程，共计1200字。

一、施工前的准备工作1. 熟悉焊接设备的使用方法和操作流程，并按照规定进行仔细检查和维护，确保设备处于良好的工作状态。

2. 配备并穿着符合安全要求的劳保用品，如防静电鞋、防护手套和防护面罩等。

3. 清理施工现场，确保地面平整、干燥，并清除地面上的杂物和障碍物，以减少焊接过程中的意外风险。

二、焊接设备的操作规范1. 在操作焊接设备前，必须熟悉并遵守设备的使用说明书，了解设备的工作原理和特点。

2. 确保电源线和焊接头线连接良好，接地线正常，并检查电气设备的绝缘情况，以防止电击事故的发生。

3. 启动设备前，先观察传动部分和气路系统是否正常运转，确保设备工作平稳、无异常声音和磨损现象。

4. 启动设备后，使用人员要站在离设备一米以外的安全地点观察设备是否正常运行，确认无异常后方可进入作业区域。

三、焊接作业操作规范1. 检查土工膜拼接接头的质量，确保表面平整、无灰尘和水分，以确保焊接接头的牢固度和密封性。

2. 在焊接前，根据土工膜材质和厚度选择合适的焊接温度和速度，进行试焊，调整焊接参数，以确保焊接质量。

3. 运行土工膜焊接设备时，焊接人员要站在安全地点，保持与设备适当的距离，以防止火花飞溅或设备突发故障引起的伤害。

4. 在操作焊枪时，必须注意保持稳定的手腕和握持，正确操作焊枪的开关和按钮，避免误操作带来的伤害风险。

5. 焊接过程中，要随时观察焊接接头的状况，检查焊接质量，确保焊缝牢固、均匀，无翘曲和断裂情况。

6. 在焊接过程中，若发现土工膜燃烧或熔化，应立即停止焊接操作，使用灭火器或湿毛巾等适当方法进行灭火或冷却处理。

7. 每天工作结束时，及时关闭并拔掉焊接设备的电源，并进行设备的清理和保养，保持设备的良好状态。

四、遇到突发情况的应急处理1. 在焊接现场出现火灾时，应立即通知工地管理人员并报警，使用灭火器进行扑灭，确保人员安全。

综合分析复合土工膜施工检测过程

综合分析复合土工膜施工检测过程复合土工膜是一种新型的环保材料，在工程中广泛应用。

在施工过程中，需要进行检测，以保证复合土工膜的质量，提高整个工程的稳定性和寿命。

本文将从以下几个方面综合分析复合土工膜施工检测过程。

一、施工前检测在施工前，需要进行场地勘察和基础准备，以确保建设的稳定性和可靠性。

场地勘察需要进行土质分析，以明确场地的土壤地质特征，并选择适宜的复合土工膜型号。

基础准备包括地基处理和基础加固，需要进行钻孔和土质分析，以确定地基的承载能力。

这些检测结果是确定复合土工膜施工方案的基础，也是后期检测的重要依据。

二、施工过程检测复合土工膜施工过程中需要进行多项检测，以确保施工质量。

首先，需要对复合土工膜进行检测，包括拉伸强度、抗撕裂强度、热封接强度和接触角等性能检测。

这些检测可以及时发现材料问题，并及时更换，确保施工中的材料质量。

其次，需要进行土层压实度检测，以确保填充土层的压实度达到标准要求。

还需要对结构进行检测，以确保复合土工膜所承载的荷载符合设计要求。

同时，还需要对接缝处的热封进行检测，以确保接头的强度和密封性。

最后，需要进行水压试验，以确保复合土工膜的防水性能符合要求。

测试方法主要有涂胶水、悬挂水囊和上水箱等方法。

在测试过程中，需要按照标准程序进行操作，以避免测试过程中出现失误。

三、施工后检测在施工后，需要对复合土工膜进行静态压力测试和动态荷载实验，以测试其抗压强度和荷载承载能力，并记录测试结果。

此外，还需要进行常规环境测试，如风速、气温和湿度等参数的监测，以及对周边环境的监测，如地下水位、地震等因素对复合土工膜的影响。

同时，还需要进行定期检测和维护，以保证复合土工膜的性能和使用寿命。

定期检测包括表面径向力矩测试和病害检测，可用于评估复合土工膜的耐久性和性能稳定性。

总结复合土工膜施工检测过程是保证工程质量和安全的重要保障。

在施工前、施工中和施工后都需要进行多项检测，以确保复合土工膜的性能和质量符合设计要求。

土工膜焊接检测标准

土工膜焊接检测标准
土工膜焊接是一种常见的地下水利工程中使用的连接方式，通常用于工程的防渗、隔离、固结等方面。

土工膜焊接的质量对于工程的安全和稳定具有非常重要的意义。

因此，制定科学合理的土工膜焊接检测标准，对于确保土工膜焊接的质量，保障工程使用寿命具有极其重要的意义。

土工膜焊接的概述
土工膜焊接是指将两块土工膜通过热融焊接的方式连接在一起，达到防渗、隔离的目的。

通常使用的土工膜有聚氯乙烯（PVC）、聚乙烯（PE）、乙烯基丁酸酯（EVA）等。

一、表面清洁标准
热熔焊接前，应该将待焊接表面的附着物（如石屑，泥沙等）清除干净，以确保接头质量。

二、翻边标准
在焊接前，两片土工膜边缘应削成45 °翻边，翻边宽度应适当（如土工膜厚度为1.5mm，翻边宽度5-7mm）。

三、检测温度
热熔焊接的温度应根据土工膜材料的不同而异，以保证焊缝质量。

应按照材料的要求进行热熔温度测量，并应控制在合适的温度范围内。

四、焊接速度
焊接速度应根据焊材的不同而异，一般控制在 1.0 - 1.5 m/min 之间，以保证焊缝密度。

五、压力检测
焊接完成后，应进行一定的压力检测。

检测方法可以是充气或关闭充气车轮后，用背向灌水法进行检测，以验证焊接质量。

结论
土工膜焊接检测标准是确保土工膜焊接质量，保证工程使用寿命的最重要因素之一。

基础地下水工程中，焊接检测应严格按照标准化操作程序进行，确保施工的可靠性、长期稳定性和安全性。

土工膜防渗原材料质量检测与控制

土工膜防渗原材料质量检测与控制防渗膜材料主要有聚乙烯（LDPE、LLDPE、MDPE、HDPE）、氯化聚乙烯（CPE）、氯磺化聚乙烯（CSPE）、聚氯乙烯（PVC）等塑料类，丁基橡胶（IIR）、环氧丙烷橡胶（ECO）、氯丁橡胶（CR）、乙丙橡胶（EPM）等橡胶类，热塑性聚烯烃（TPO）、弹性聚烯烃（ELPO）、乙烯丙烯（EPDM）、乙烯醋酸乙烯（EVA）、乙烯乙酸乙烯（ECB）混合类，以及具有土工织物的复合膜、膨润土防水毯GCL等复合材料。

一、材料进场验收和保管（一）进场验收防渗膜到场后，施工单位试验检测人员通知监理工程师、建设单位进行三方联合验收，检查防渗膜外观质量是否符合要求。

验收项目包括：（1）随车清单：具体包括发货清单、检测报告、质检证书、合格证等出厂产品相关质量证书。

（2）包装：外包装应印有醒目的产品标识，主要包括：生产厂家名称、地址、工程项目名称、产品名称、产品代号、产品等级、产品规格、生产批号、执行的标准号、生产日期、卷长和净重、检验合格证。

（3）标识：防渗膜外端头标明产品名称、生产日期、监造人员签字等。

（4）包装：采用统一外观包装，每卷膜附带专用吊带，以便装卸。

（二）材料保管由于防渗膜品种繁多，性能差异很大，外观相似而难以辨认，所以要求按不同品种、型号、规格等分别堆放、保管。

施工现场应设立符合要求的防渗膜堆放仓库，仓库内应衬垫平坦的木板，离地高度不低于20cm，平放储存堆高不超过5层。

防渗膜较易受某些化学介质及溶剂的溶解和腐蚀，禁止与酸、碱、油类及有机溶剂等有害物质接触。

防渗膜不能接近火源，以免变质和引起火灾。

同时，须做好防渗膜的防潮、防雨、防晒等措施，并由专职保管员看护。

二、现场抽样检测外观质量检测合格后，按规范要求的数量、尺寸进行见证取样，送有资质的检测部门对膜的各项指标如厚度、单位面积质量、拉伸强度、延伸率、撕裂强度、剥离强度、渗透系数、耐静水压、化学稳定性等进行检验。

经检验质量不合格的同批次防渗膜，不得投入使用。

土工膜的焊接工艺

土工膜的焊接工艺嘿，朋友！咱今天来聊聊土工膜的焊接工艺，这可真是个技术活儿。

你知道吗？土工膜就像给大地穿上的一层防护服，而焊接就是把这层防护服的“口子”给严严实实地缝上。

那这焊接工艺到底是咋回事呢？首先，焊接前得把土工膜的焊接面整干净，就好比你做饭前得把锅刷干净一样，要是不干净，那能焊好才怪呢！把上面的灰尘、杂物啥的都清理掉，让焊接面清清爽爽的。

接下来就是选焊接工具啦。

这工具就像是战士手中的武器，得选趁手的。

常见的有热熔焊接机和挤出焊接机。

热熔焊接机呢，就像是个热情的大厨，把材料加热到恰到好处，让它们融合在一起；挤出焊接机呢，则像个细心的裁缝，一点点把材料拼接得严丝合缝。

准备工作做好了，真正焊接的时候可得细心加耐心。

焊接的温度、速度都得把握好，温度低了，就像煮饭没煮熟，粘不牢；温度高了，又像把饭煮糊了，材料都给弄坏啦。

速度快了，焊缝不结实；速度慢了，又影响效率。

这是不是跟你走路一样，走快了容易累，走慢了又耽误事儿？还有啊，焊接的时候要保持焊缝的均匀和连续。

想象一下，要是焊缝这儿缺一块那儿少一点，那不就跟衣服上的破洞一样，会出问题的！而且，每一段焊缝结束的时候，得处理得干净利落，不能有尾巴拖着。

焊接完了可别以为就万事大吉啦，还得检查检查。

就像你做完作业得检查一遍有没有错题一样。

看看焊缝有没有气泡、漏焊的地方，有问题及时修补。

总之，土工膜的焊接工艺可不是闹着玩的，每一个环节都得认真对待，不然这大地的“防护服”可就不结实啦，那后果可不堪设想！所以，一定要用心，把这焊接工艺掌握好，让土工膜发挥出最大的作用！。

膜结构施工现场需要查验哪些内容？5.7

膜结构施工现场需要查验哪些内容？
湖北中天立美膜结构工程有限公司施工现场需要查验内容如下：
1. 查验施工现场钢结构制作、安装
依照相关验收规范和标准，对钢结构的制作安装进行查验评定，如下料切割状态，切割精度；钻孔观感；焊缝观感，焊淹清除情况；高强螺栓连接，终拧情况；螺栓连接；结构外观；涂装情况、观感；结构上的临时设施拆除或处理情况等。

2. 查验施工现场钢索安装
查验钢索保护套或防腐涂层有无明显损伤；索体与锚具连接位置的密封处有无明显损坏；锚具防腐涂层有无明显损伤。

可调钢索是否调节到位。

3. 查验施工现场膜单元安装
查验膜单元边界和膜单元节点与附件或相关构件连接是否正确，夹具是否安装到位，有无遗漏。

膜单元不应出现大面积的折皱，每处折皱的面积和总折皱数应小于有关标准的要求。

膜单元外观应无明显的脏污痕迹。

制作工序中所使用的粘贴件、画痕应去除并清理干净。

因运输、安装所造成的膜单元局部污染，污染面积和程度应小于有关标准的要求。

4.查验施工现场膜结构体系
1、膜结构体系的几何形状应用全站仪进行全面测量，比照设计文件中预应力状态下的几何形状，误差应控制在相关标准规定的允许范围内。

2、查验控制预张力施加是否到位的位移量，位移的偏差值，应控制在相关标准规定的允许范围内。

可通过使用膜面应力测试仪或手拍法等手段对膜单元预张力是否施加到位进行辅助判断。

3、体系外观、造型应符合设计要求。

4、排水坡度。

膜结构体系的排水坡度应符合设计要求及使用功能要求。

5、屋面防水。

通过下雨观察或临水试验等方法，检査屋面有无漏水情况。

土工膜焊接现场质量检测方法

土工膜焊接现场质量检测方法一、压力测试1、用于电热楔式双轨自动焊机焊缝（双轨焊缝）的非破坏性测试。

压力测试设备包括空气压力泵、压力管、压力表和压力输入设备。

2、密封测试接缝的两边，在电热楔式双轨自动焊缝的空气通道中插入或一个压力输入设备，空气泵连接空气输入设备，使空气通道有0.25Mpa的压力。

然后将空气输入阀关闭，使空气泵不能与之连接，空气通道内的压力要保持在一个稳定的水平。

在这个期间如果在针头或其它地方漏气要重新测试；达到稳定状态后要观察3分钟，并记录最后结果，如果气压没有明显下降（压力减少小于10Kpa），说明通过非破坏性测试，否则，没有通过非破坏性测试。

所有的双轨焊缝都必须通过压力测试，每次测试的长度不能大于60米。

3、对未通过测试的要找出漏洞进行修补，再重新测试直至合格。

4、对未通过测试的要找出漏洞进行修补，再重新测试直至合格。

如果测试连续失败，切除整个焊缝并重新焊接，或在焊缝上用另一块土工膜覆盖并焊接。

测试完毕后对针孔进行修补。

二、真空测试1、真空测试方法是对挤出式塑料焊机焊缝（单轨焊缝）、补片修补、冒的修补、和焊接修补等焊接方式的非破坏性测试。

真空罩是一个坚硬的盒子，并在顶上带有透明观测窗，在底部有一个柔软带弹性的密封垫圈。

在其侧边有一个阀门，连结至真空泵和其他所需要的管道以及其他配件。

2、要进行测试的焊缝不能有任何泥块或水珠，焊缝要用软毛的毛刷、布或喷射器涂上肥皂水润湿。

真空箱应扣在挤压焊缝的中央润湿的地方，真空泵连接电源，使之产生负压到真空箱，直到真空压力为0.035Mpa，通过观察窗观察接缝15秒。

如果在焊缝中没有看到气泡则通过测试，然后打开阀门去除真空状态。

进行下一个焊缝的真空测试，后一段的测试区域要将前一段的测试区域的焊缝重合不小于75mm。

所有的单轨焊缝都必须做真空测试。

三、电火花测试1、电火花测试方法是用于进行挤出式塑料焊机焊缝、补片修补、帽的修补、磨破和焊接修补等真空测试达不到地方的非破坏性测试。

土工膜焊接试验方案

南水北调中线一期工程总干渠黄河北～羑河北段（中线建管局直管项目）温博段第二施工标土工膜焊接试验方案编制：审核：批准：葛洲坝集团基础工程有限公司南水北调中线温博段II标项目经理部2010年8月17日目录1概述 (3)2试验目的 (3)3试验依据 (3)4初定焊接参数 (3)5试验设备 (3)6施工人员 (4)8施工过程 (4)8.1施工流程 (4)8.2铺设复合土工膜 (4)8.3清理接头 (5)8.4焊机预热 (5)8.5接头焊接 (5)8.6接头的保护 (5)9焊缝的检测 (5)10试验结果 (5)1概述本工程复合土工膜主要用于渠道防渗处理，对渠道防渗起至关重要作用，土工膜采用双缝焊接方式进行，焊接采用专用工具在现场进行，为保证工程施工质量，需在正式施工前进行土工膜焊接试验，以取得合理的施工参数。

2试验目的为保证渠道复合土工膜的施工质量，达到防渗要求，我部计划在正式施工前对复合土工膜接头焊接进行试验，同时确定施工机具、焊接速度、焊接温度等施工参数，用以指导现场施工，控制施工质量。

3试验依据1、《渠道防渗工程技术规范》（SL18－2004）2、《渠道工程施工技术要求》3、《渠道混凝土衬砌机械化施工技术规程》（NSBD5-2006）；4、《南水北调中线一期工程渠道工程施工质量评定验收标准（试行）》（NSBD7-2007）；5、《渠道混凝土衬砌机械化施工质量评定验收标准（试行）》（NSBD8-2007）；6、《南水北调中线干线工程渠道混凝土衬砌施工操作指南》（试行）4初定焊接参数初步确定试验温度控制在250～350摄氏度，行走速度控制在2m/min～4m/min。

5试验设备主要施工设备简介：焊机：用于两块复合土工膜互相搭接的长直焊缝的焊接，可形成均匀的永久性焊缝。

充气检漏仪：用于热楔焊接双道焊缝的检验。

6施工人员7试验场地在衬砌试验段（韩庄西南公路桥）附近选取一场地进行，以便更复合现场正式施工条件。

土工膜施工检测方法

非破坏性试验均于HDPE 膜施工中进行，确保焊接质量。

1. 真空盒试验：1.1 试验设备之组成： A. 真空盒：包含硬壳具透明窗口，盒底边缘具软质橡胶垫，气孔及阀组件、真空表及连接真空泵辅之管件。

B. 真空泵。

C. 肥皂水溶液及喷洒工具。

1.2 试验方法：A. 启动真空泵。

B. 将欲测试区域以肥皂水喷洒润湿。

C. 于真空盒上端施予一向下之正向力，使成密封状态。

D. 打开真空阀。

E. 维持压力28~55 kPa （4~8 psi ）至少10秒钟，由透明窗口观察测试区域是否有气泡产生。

F.无气泡发生，则打开放气阀，移动真空盒做下一个区域，重复上述步骤试验，相邻二个试验区域至少需50mm 之重迭。

G. 当发现气泡时，于产生气泡位置做记号并加以修补。

2. 空气加压试验：2.1 试验设备：A. 打气泵（Air Pump）：附压力表，须能产生350kPa 高压空气，并置于衬垫上，以防损坏HDPE膜；附快速接头之软管连接泵至压力测试装置。

B. 中空针头或气体灌注装置，须有显示气体压力之仪表。

C. 压力表。

2.2 试验方法：A. 将双轨道焊接中间未焊接气体通道二端封住。

B. 将装有压力表只针头插入封住的一端或中间取点。

C. 将高压气体打入通道内，使压力达170~200 kPa （25~30 psi）后，除去加压空气，维持此一状态进行5分钟测试。

D. 若压力降低超过0.25 kPa(4psi)或压力呈现不稳定的情况，将此测试区域做标记，做重新测试或修补。

E. 若于测试时间内压力均能维持并保持稳定，则打开另一端封口，此时可见已涨气的空气通道立刻消散缩小，表示此焊接全长均已受到测试。

点击查看工程应用案例实景图。

生活垃圾卫生填埋场库区HDPE 土工膜焊缝检测方法

迅速归零方视为合格。
D.2 HDPE 土工膜挤压焊接的真空检测
用真空检测设备直接对焊缝待检部位施加负压，当真空罩内气压达到 25kPa～35kPa 时焊缝无
任何泄漏方视为合格。
D.3 HDPE 土工膜挤压焊接的电火花检测
电火花检测方法等效于真空检测，适应地形复杂的地段，应预先在挤压焊缝中埋设一条Ф0.3～
2 每个破坏性取样的焊缝试样裁取 10 个 25.4mm 宽的标准试件，分别做 5 个剪切实验和 5
个剥离实验。每种实验 5 个试样的测试结果中应有 4 个符合表 D.4 的要求，且平均值应达到该表
的标准、最低值不得低于标准值的 80%方视为通过强度测试。
3 若未通过强度测试，应在测试失败的位置沿焊缝两端各 6m 范围内重新取样测试，重复以
40
0.5mm 的细铜线，利用 35kV 的高压脉冲电源探头在距离焊缝 10～30mm 的高度探扫，无火花出
现视为合格，出现火花的部位说明有漏洞。
D.4 HDPE 土工膜焊缝强度的破坏性取样检测
1 焊缝强度的破坏性取样检测，按每 1000m 取一个 350mm×1000mm 样品做室内破坏性强度
测试，取样位置应立即修补。
上过程直至合格为止。对排查出有怀疑的部位用挤出焊接方式加以补强。
表 D.4 热熔及挤压焊缝强度判定标准值
厚度（mm）
剪切
热熔焊（N/mm）
挤出焊（N/mm）
剥离
热熔焊（N/mm）
挤出焊（N/mm）
1.5
21.2
21.2
15.7
13.7
2.0
28.2
28.2
20.9
18.50mm/min。
附录 D HDPE 土工膜焊缝检测方法

复合土工膜防渗施工规范及质量验收方法

1 基础（支持层）1.1 基础密实均匀、平整，土质基础的干密度不得小于1.4t/m3, 均匀误差不超过10%。

1.2受地下水的影响的土基，宜在平整的基础上，铺一道2cm 砂层或一层无纺布。

1.3不受地下水的影响的土基，清除地表树根等易刺破土工膜的杂物后直接铺设，不过需要设置“逆置阀”或膜下排气，排水措施。

1.4 上端应设置锚固槽。

2 复合土工膜的铺设2.1 接缝连接方法2.1.1一布一膜接边方法：(1)膜热焊接，膜布、布布KS胶粘结(2) 膜膜、膜布、布布KS胶粘结(3) KS膜胶粘结2.1.2两布一膜接边方法：(1)膜热焊接，膜布、布布KS胶粘结(2) 膜膜、膜布、布布KS胶粘结上述方法接边强度均大于母材强度80%以上，达到施工技术规范SL/T225-98要求(接缝强度必须大于母材强度的80%且断裂发生在母材上）。

2.2接缝质量检测方法2.2.1 目测法当选择膜与膜热焊接时，对所有的缝观察，若焊缝透明，均匀，无皱褶，无空洞，手剥离坚固，可目视为合格。

当选择膜与膜采用KS胶粘结，粘宽10cm，接缝不得有翘曲、突起、脱胶、孔洞、疏松、缺胶，剥离后破坏发生在胶粘剂上，非粘结面。

2.2.2 现场检验法真空法：利用包括吸盘、真空泵和真空机的一套设备。

检测时将待测部位刷净，涂肥皂水，放上吸盘，压紧，抽真空至负压0.02～0.03MPa，关闭气泵。

静观30s，看吸盘顶部透明罩内有无肥皂水泡产生和真空表有无下降，如有表示漏气，应予补救。

充气法：焊缝为双条，两条之间留有约10mm的空腔。

将待测段两端封死，插入气针，充气至0.05～0.2MPa （视膜后选择），静观30s，观察真空表，如气压不下降，表明不漏，接缝合格，否则应及时修补。

2.2.3 抽样测试法约1000㎡取一试样，做拉伸强度实验，要求强度不低于母材的80%，且试样断裂不得在接缝处，否则接缝质量不合格。

注意接缝的质量检测，往往是上述几种方法相结合，来判断，控制质量。

防渗土工膜工程安全措施

防渗土工膜工程安全措施一、工程前的准备工作1. 安全培训：施工前，所有参与工程的人员都应接受相关的安全培训，了解土工膜工程的施工要求和安全注意事项。

2. 施工方案：制定详细的施工方案，明确施工流程和各项操作的安全要求，确保施工过程中不发生意外。

二、现场安全措施1. 安全防护设施：在施工现场设置合适的安全防护设施，如安全帽、安全网、防护栏等，确保人员的人身安全。

2. 安全警示标识：在施工现场设置明显的安全警示标识，提醒人员注意安全，避免发生意外。

3. 安全检查：定期进行现场安全检查，发现问题及时整改，确保施工过程中的安全。

三、施工操作安全措施1. 人员配备：合理配置施工人员，根据工程的规模和难易程度合理安排人员数量，并确保人员具备相关的技能和经验。

2. 施工设备：使用符合标准的施工设备，设备的使用和维护应符合相关的安全规定，避免设备故障引发事故。

3. 施工过程：严格按照设计要求和施工方案进行施工，不得随意更改施工方法和顺序，避免影响工程质量和安全。

4. 通风排气：在施工过程中，应保持施工现场的通风良好，及时排除有害气体和异味，保证施工人员的健康安全。

四、材料选用和质量控制1. 土工膜选用：选择符合工程要求的高质量土工膜材料，确保其具有良好的耐化学腐蚀性和耐老化性能。

2. 材料检验：对所采购的土工膜材料进行检验，确保其质量合格，符合相关标准和规定。

3. 施工质量控制：严格按照施工规范和验收标准进行施工，对施工质量进行监控和检验，确保工程的质量安全。

五、后期维护和管理1. 工程验收：在工程竣工后进行验收，确保土工膜工程符合设计要求和相关标准，达到预期的效果。

2. 定期检查：定期对土工膜工程进行检查和维护，及时发现和处理可能存在的问题，确保工程的持久安全。

通过以上的安全措施的实施，可以有效地确保土工膜工程的安全性和质量。

在施工过程中，要严格按照相关规范和要求进行操作，加强现场管理，提高施工人员的安全意识和技能水平，确保人员的人身安全。
