输电线路杆塔介绍(PPT57页)
杆塔
名词解释1，杆塔的定义：钢筋混凝土杆与铁塔的总称。
2，水平档距：杆两侧档距之和的算术平均值。
,3，垂直档距：杆塔两侧档导线最低点O1、O2之间的水平距离。
4，比载：导线单位长度、单位截面积上的荷载,5，杆塔的呼称高是指杆塔下横担下缘到设计地面的垂直距离，用H表示。
6，爬电距离：不同电位的两个导电部件之间沿绝缘材料表面的最短距离。
7，电气间隙：不同电位的两个导电部件间最短的空间直线距离8，导线弧垂是指在平坦地面上，相邻两基电杆上导线悬挂高度相同时，导线最低点与两悬挂点间连线的垂直距离。
,9，安全距离，是导线对地面、建筑物、树木、果树、经济作物、及城市绿化灌木之间的最小垂直距离10，风偏角；导线和绝缘子串在风荷载作用下，使绝缘子串风偏一定角度，称为风偏角，,11，长细比是指杆件的计算长度与杆件截面的回转半径之比，12，根开：相邻两塔腿中心轴线之间的水平距离13，在荷载作用下，钢结构的外力和内力必须保持平衡。
但平衡状态有稳定和不稳定之分，当为不稳定平衡时，轻微扰动将使结构或其组成构件产生很大的变形而最后丧失承载能力，这种现象就称为结构失去稳定性。
,简答题杆塔的作用：在输电线路中起着支持导线、避雷线系统，使导线、避雷线与地面（水面）间及导线、避雷线间保持电气安全距离的作用。
杆塔的分类一、按材料不同分类分为钢筋混凝土电杆和铁塔两种。
二、按受力不同分类1．直线型杆塔（又称中间杆塔）仅承受垂直荷载以及水平风荷载（即横向水平荷载），而不承受顺线路方向的张力的杆塔称直线型杆塔。
特点（1）仅承受垂直荷载以及水平风荷载（2）采用悬垂绝缘子串（3）事故断线时产生不平衡张力，允许在不平衡张力作用下杆塔发生倾斜。
2．耐张型杆塔（又称承力杆塔）除具有与直线型杆塔同样荷载承载能力外，还能承受更大的顺线路方向的拉力（支持事故断线时产生纵向不平衡张力，或者承受因施工、检修时用以锚固导线和避雷线引起的荷载的杆塔）称耐张型杆塔。
特点：（1）除具有直线型杆塔承受荷载能力外，还要承受纵向水平荷载。
输电线路组成(杆塔)
2、电力线路10.5m（杆顶15m）
3、通航河流15m
极距22m
杆塔外形尺寸包含哪些因素？ 杆塔近距离航拍
杆塔一体化吊装
1. 确定杆塔高度 2. 确定导线间距离 3. 确定地线支架高度及地线水平距离 4. 确定杆塔横担尺寸
杆塔高度的确定
杆塔外形尺寸如图，主要包括杆塔呼称高度H、横担长度（即导线间的距离Dm）、上下 横担的垂直距离Dv、地线支架高度hb、双地线的地线挂点之间水平距离、电杆埋深h0、 杆塔总高
同塔并架多回路输电线路
单回输电线路存在的问题：
在经济发达且人口密集的地区，土地资源非常 稀缺，只建设单回输电线路已不能满足电力需 求。
同塔多回线路是提高线路走廊的输送能力的一 种有效手段；既能增加线路单位面积的输送容 量，增加电力输送量，又能降低综合造价。
在德国，政府规定凡新建线路必须同塔架设两 回以上。在高压超高压线路中，为同塔四回为 常规线路，最多六回，德国同塔多回线路已有 70多年的运行经验。在日本，110 kV及以上的 线路多数为同塔四回，500 kV线路除早期2条为 单回路外，其余均为同塔架双回。目前，日本 同塔并架最多回路数为八回。在我国，随着电 网建设速度的加快，同塔多回路应用也比较普 遍，并逐渐成为一项成熟的技术。
1、地线支架高度hB
按下式计算：
hB hDB D B
式中 hDB－地线与导线间的 垂直投影距离；
λD－绝缘子串长度； λB－地线金具长度。
2、防雷保护角
地线与导线形成一夹角α，称防雷保护角《规程》 规定： 1. 对于单回路，330kV及以下线路的保护角不宜
大于15°，500kV～750kV线路的保护角不宜 大于10°； 2. 对于同塔双回或多回路，110kV线路的保护角 不宜大于10°，220kV及以上线路的保护角均 不宜大于0°； 3. 单地线线路不宜大于25°； 4. 对重覆冰线路的保护角可适当加大。
输电线路杆塔
二、杆塔的分类
2．根据杆塔使用材料不同分为： 钢筋混凝土电杆：钢筋混凝土电杆还分为普通离心制作的钢筋
混凝土电杆和预应力钢筋混凝土杆两种。
钢筋混凝土电杆 2020/6/30 等径电杆
预应力锥形砼电杆
二、杆塔的分类 2．根据杆塔使用材料不同分为：
铁塔 其他：主要包括纯钢杆、薄壁离心混凝土钢杆、四管塔、钢管 塔及抢修塔等
2020/6/30
二、杆塔的分类 3．根据杆塔是否带拉线分为：拉线杆塔和自立式杆塔。
2020/6/30
二、杆塔的分类 4．按杆塔架线的回路数分为：单回路杆塔、双回路杆塔和多
回路杆塔。
2020/6/30
三、杆塔的主要技术参数
杆塔主要技术参数有电压等级、导线型号、架空地线型号、最 大使用张力、最大使用应力、设计水平档距、设计垂直档距、代表 档距、最大使用档距、呼称高度、气象条件、杆塔总质量等 。
第一节的字母B表示拔梢杆，D表示等径杆； 第二节的数字表示梢径； 第三节的数字表示长度； 第四节的数字分子表示破坏弯矩；
分母0表示不分段，1表示分段的上段， 2表示中段，3表示下段。 如：B－19－09－7.3/1表示拔梢，梢径190mm，长9m，破坏 弯矩7.3吨米，上段；
2020/6/30
五、铁塔
2020/6/30
五、铁塔 （三）、铁塔结构与识图 2．制图的有关规定及识读图 （2）结构图图面绘法
铁塔结构应分段绘制，以便制造和加工。 分段位置一般在每节塔身和主材接头处，段 别编号由上到下，接腿编号最后进行塔 （二）铁塔的塔型
（a） （b）
（c）
（d）
（e）
（f）
(g)
（a）上字型；（b）三角型；（c）猫头型；（d）酒杯；
高压输电线路铁塔结构设计ppt课件
二力作用线间的距离，即力臂。
•
静力学只研究最简单的运动状态——平衡。
•
静力学的全部内容是以几条公理为基础推理出来的。这些公理是人类在长期的生产实践中积累起来的
关于力的知识的总结，它反映了作用在刚体上的力的最简单最基本的属性，这些公理的正确性是可以通过
实验来验证的。
•
静力学的研究方法有两种：一种是几何的方法，称为几何静力学或称初等静力学；另一种是分析方法，
理。
静力学的基本物理量有三个：力、力偶、力矩。 .
•
静力学的基本物理量有三个：力、力偶、力矩。力的概念是静力学的基本概念之一。经验证明，力对
已知物体的作用效果决定于：力的大小(即力的强度)；力的方向；力的作用点。通常称它们为力的三要素。
力的三要素可以用一个有向的线段即矢量表示。
•
凡大小相等方向相反且作用线不在一直线上的两个力称为力偶，它是一个自由矢量，其大小为力乘以
的内力。 （3）结点分离体中，未知轴力设为拉力（正），结果为负时表示与所设方向相反。
已知力一般按实际方向画，标注其数值的绝对值，则平衡方程建立时看图确定其 正负。 零杆的判断： 三角构造内的辅助性杆件都是零杆。（如图所示）
.
2） 截面法 用截面切断拟求构件，取交叉斜材的交叉点为力矩中心，所有外力对这个中心取矩 建立平衡方程中只有一对大小相同方向相反的未知力。
体的重量成反比，则此二物体必处于平衡状态。阿基米德是第一个使用严密推理来求出平行四边形、三角形
和梯形物体的重心位置的人。
著名的意大利艺术家、物理学家和工程师达·芬奇是文艺复兴时期首先跳出中世纪烦琐科学的人，他认为
实验和运用数学解决力学问题有巨大意义。他应用力矩法解释了滑轮的工作原理；应用虚位移原理的概念来
【推荐】输电线路杆塔介绍57
杆塔呼称高度＝绝缘子串长度﹢导线最大弧垂﹢导 线到地面及跨越物的安全距离﹢施工裕度
【推荐】输电线路杆塔介绍57 【推荐】输电线路杆塔介绍57
【推荐】输电线路杆塔介绍57
H=+fmax+hx+h 式中 λ绝缘子串的长度（包括金具的长
【推荐】输电线路杆塔介绍57
（3）、杆塔经济呼称高度
杆塔的呼称高度与档距有直接关系，档距 越大，导线的弧垂越大，杆塔的呼称高度也就 越大。但是档距增大时，使每公里的杆塔数量 减少，因此对一定电压等级的线路来说，必定 有一个最优的呼称高度，使得整个线路材料用 量最少，把这个最优呼称高度称为经济呼称4938 邮 箱：qcjiang@ 三峡大学电气与新能源学院输电线路工程系
一、杆塔的作用与要求
1.杆塔的作用 杆塔（Pole and Tower）是支承架空输电线路导线和地
线并使它们之间以及它们与大地及杆塔之间的距离在各种可 能的大气环境条件下，符合电气绝缘安全和工频电磁场限制 条件的要求。
2.要求 (1).杆塔塔高及塔头尺寸应使导线在最大弧垂或最大风偏时 仍能满足对地距离、对交叉跨越物、对临近地面障碍物距离 的要求； (2).塔头尺寸还需满足导线之间以及导线与地线间空气间隙 距离要求以及档距中央导线相间最小距离要求；
对需带电作业的杆塔，还应考虑带电作业的安全空气间隙。
(3).杆塔塔头结构、尺寸需满足规定风速下悬 垂绝缘子串或跳线风偏后，在工频电压、操 作过电压、雷电过电压作用下带电体与塔构 的空气间隙距离要求； (4).地线对导线的防雷保护角要求； (5).对500kV及以上电压等级输电线路，导线 对地距离除需考虑正常的绝缘水平外，还需 考虑工频电磁场的影响。

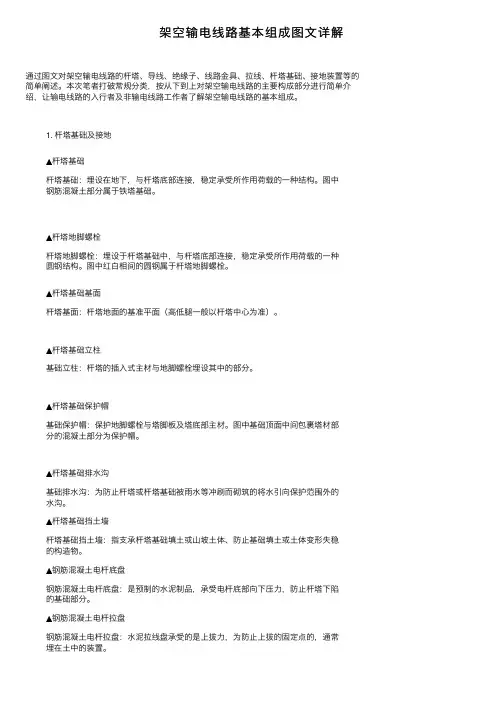

架空输电线路基本组成图文详解
架空输电线路基本组成图⽂详解通过图⽂对架空输电线路的杆塔、导线、绝缘⼦、线路⾦具、拉线、杆塔基础、接地装置等的简单阐述。
本次笔者打破常规分类，按从下到上对架空输电线路的主要构成部分进⾏简单介绍，让输电线路的⼊⾏者及⾮输电线路⼯作者了解架空输电线路的基本组成。
1. 杆塔基础及接地▲杆塔基础杆塔基础：埋设在地下，与杆塔底部连接，稳定承受所作⽤荷载的⼀种结构。
图中钢筋混凝⼟部分属于铁塔基础。
▲杆塔地脚螺栓杆塔地脚螺栓：埋设于杆塔基础中，与杆塔底部连接，稳定承受所作⽤荷载的⼀种圆钢结构。
图中红⽩相间的圆钢属于杆塔地脚螺栓。
▲杆塔基础基⾯杆塔基⾯：杆塔地⾯的基准平⾯（⾼低腿⼀般以杆塔中⼼为准）。
▲杆塔基础⽴柱基础⽴柱：杆塔的插⼊式主材与地脚螺栓埋设其中的部分。
▲杆塔基础保护帽基础保护帽：保护地脚螺栓与塔脚板及塔底部主材。
图中基础顶⾯中间包裹塔材部分的混凝⼟部分为保护帽。
▲杆塔基础排⽔沟基础排⽔沟：为防⽌杆塔或杆塔基础被⾬⽔等冲刷⽽砌筑的将⽔引向保护范围外的⽔沟。
▲杆塔基础挡⼟墙杆塔基础挡⼟墙：指⽀承杆塔基础填⼟或⼭坡⼟体、防⽌基础填⼟或⼟体变形失稳的构造物。
▲钢筋混凝⼟电杆底盘钢筋混凝⼟电杆底盘：是预制的⽔泥制品，承受电杆底部向下压⼒，防⽌杆塔下陷的基础部分。
▲钢筋混凝⼟电杆拉盘钢筋混凝⼟电杆拉盘：⽔泥拉线盘承受的是上拔⼒，为防⽌上拔的固定点的，通常埋在⼟中的装置。
▲钢筋混凝⼟电杆卡盘钢筋混凝⼟电杆卡盘：是预制的⽔泥制品，为稳定电线杆，防⽌倒伏，承受的是倾覆⼒，受拉⽅向随风向的改变⽽改变。
▲钢筋混凝⼟电杆拉线钢筋混凝⼟电杆拉线：为了平衡电杆各⽅⾯的作⽤⼒并抵抗风压，防⽌电杆倾倒。
架空输电线路的拉线⼀般由拉盘，拉线U型挂环，拉线棒，UT型线夹，钢绞线，楔型线夹，拉线包箍等组成。
▲接地装置接地装置：接地装置是指埋设在地下的接地电极与由该接地电极到杆塔之间的连接导线的总称。
图中圆钢部分属于接地装置⼀部分。
▲接地引下线接地引下线：接杆塔与接地体的⾦属导体。
杆塔介绍
杆塔(Supporting structure of transmission line；pole & tower)，支承架空输电线路导线和架空地线并使它们之间以及与大地之间保持一定距离的杆形或塔形构筑物。
世界各国线路杆塔采用钢结构、木结构和钢筋混凝土结构。
通常对木和钢筋混凝土的杆形结构称为杆，塔形的钢结构和钢筋混凝土烟囱形结构称为塔。
不带拉线的杆塔称为自立式杆塔，带拉线的杆塔称为拉线杆塔。
中国缺少木材资源，不用木杆，而在应用离心原理制作的钢筋混凝土杆以及钢筋混凝土烟囱形跨越塔方面有较为突出的成就。
输电线路杆塔有两种分类方法，一是按其不同的用途和功能划分为不同的类别，另一种是按其不同的外观形状划分为不同的型式。
一、杆塔类别按其在输电线路中的用途和功能可分为直线、耐张、转角、终端、换位、跨越六种类别的杆塔。
（1）直线杆塔。
支承导线、架空地线的重力以及作用于它们上面的风力，而在施工和正常运行时不承受线条张力的杆塔。
导线和架空地线在直线杆塔处不开断，且被定位于导线和架空地线呈直线的线段中。
直线杆塔的作用仅是线路中悬挂导线和架空地线的支承结构。
（2）耐张杆塔。
除支承导线和架空地线的重力和风力外，还承受这些线条张力的杆塔。
导线和架空地线在耐张杆塔处开断，且被定位于导线和架空地线呈直线的线段中，用来减小线路沿纵向的连续档的长度，以便于线路施工和维修，并控制线路沿纵向杆塔可能发生串倒的范围。
（3）转角杆塔。
支承导线和架空地线的张力，使线路改变走向形成转角的杆塔。
导线和架空地线开断直接张拉于杆塔上时称为耐张转角杆塔，导线和架空地线不开断的称为悬垂转角杆塔。
（4）终端杆塔。
线路起始或终止的杆塔。
终端杆塔定位于变电厂或变电所的配电装置门型构架前，线路一侧的导线和架空地线直接张拉于终端杆塔上，而另一侧以很小的张力与门型构架相连。
（5）换位杆塔。
用来改变线路中三相导线排列位置的杆塔。
导线在换位杆塔上不开断时称为直线换位杆塔，反之称为耐张或转角换位杆塔。
杆塔概述
经济效益
安全可靠
安装质量
选择组立杆塔施工方案应满足的要求 1）应适应输电线路杆塔型变化多样的要求。 2）应满足沿线杆塔位的地质、地形条件变化的要求。 3）为简化组塔工艺，每一套组塔工艺都应有较宽的适用范围。 4）机具设备应尽量简单、轻巧，便于加工制作、装卸使用，且 稳定可靠，安全性高。 5）组立杆塔方案的效率高。 6）尽量发挥现有机具的潜力，适当照顾传统施工工艺。
输电线路施工－ 电子课件 输电线路施工－
第3章 杆塔组立
3.1 杆塔概述
输电线路施工－ 电子课件 输电线路施工－
一、杆塔简介
杆塔的定义：钢筋混凝土杆与铁塔的总称。混凝土杆又被称为砼杆。 杆塔的定义 杆塔的作用：在输电线路中起着支持导线、避雷线系统，使导线、 杆塔的作用 避雷线与地面（水面）间及导线、避雷线间保持电气安全距离的作用。
输电线路施工－ 电子课件 输电线路施工－
课 程 作 业
杆塔的主要作用是什么？ 1 杆塔的主要作用是什么？ 2 杆塔按承受荷载状况该如何分类？ 杆塔按承受荷载状况该如何分类？ 3 铁塔的特点是什么？ 铁塔的特点是什么？ 4 预应力砼杆的特点是什么？ 预应力砼杆的特点是什么？ 杆塔组立施工方法有哪些？ 5 杆塔组立施工方法有哪些？
杆塔分类
按承受荷载状况分类
☆直线杆塔用于 直线杆塔 线路中直线段上， 主要承受垂直荷 载和少量水平荷 载。
直线 杆塔
承力 杆塔
☆承力杆塔能承受 承力杆塔 垂直荷载和一定的 水平荷载，在断线 时都能承受一定的 断线张力。
分歧 杆塔 换位 杆塔
耐张 杆塔
转角 杆塔
终端 杆塔
输电线路施工－ 电子课件 输电线路施工－
110kV门型双杆 110KV门型双杆 （带叉梁）
输电线路杆塔概述
输电线路杆塔介绍杆塔是支承架空线路导线和架空地线，并使导线与导线之间，导线和架空地线之间，导线与杆塔之间，以及导线对大地和交叉跨越物之间有足够的安全距离。
杆塔按用途分为直线杆塔和承力杆塔两大类。
直线杆塔有：普通直线杆塔，用于导线、地线的正常支撑。
直线换位杆塔，用于导线换位。
直线跨越杆塔，用于跨越河流、道路、电力线路等设施。
直线转角杆塔，它与普通直线杆塔相近似，但可用于线路小转角处。
承力杆塔有：耐张杆塔，用于线路分段控制，一般不超过5°。
转角杆塔，改变线路前进方向。
终端杆塔，用于线路起止点，主要承受一侧张力。
换位杆塔，用于导线换位。
跨越杆塔，用于跨越河流、道路、电力线路等设施。
分岐杆塔，用于线路分支线处。
杆塔按用途分为以下7种：（1）直线杆塔：用于支持导线，绝缘子，金属重量，承受侧面风压。
直线杆塔的数量约占全部杆数量的80%以上，通常用符号“Z”表示。
（2）跨越杆塔：用于特殊设施或与公路，铁路，河流，电力，弱电线路相互交叉跨越，并保证交叉跨越距离符合设计规程的要求。
用符号“K”表示跨越杆塔。
（3）耐张杆塔：用于承受导线水平张力，以便施工与检修，并在断线，倒杆的情况下限制事故范围。
用符号“N”表示耐张杆塔。
（4）转角杆塔：用于线路转角地点，分直线转角和耐张转角2种。
用符号“J”表示转角杆塔。
（5）T接杆塔：用于线路分支点，用符号“T”表示。
（6）终端杆塔：用于线路起点或受电端的线路终点，它的一侧要承受线路侧耐张段的导线拉力。
用符号“D”表示终端杆塔。
（7）换位杆塔：中性点直接接地的电力网中，当长度超过100km时，为了使各相电感，电容相等，减少对邻近平行通讯线路的干扰，以平衡不对称电流，而设置的换位杆塔。
换位杆干塔用符号“H”表示。
常规杆塔型号表示方法：(1)按杆塔用途分类代号含义：Z——直线杆塔D——终端杆塔ZJ——直线转角杆塔F——分支杆塔N——耐张杆塔K——跨越杆塔J——转角杆塔H——换位杆塔(2)按杆塔外形或导线布置型式代号含义：S——上字型SZ——正伞型C——叉骨型(鸟骨型)SD——倒伞型M——猫头型T——田字型V——V字型W——王字型J——三角型A——A字型G——干字型Me——门型Y——羊角型Gu——鼓型B——酒杯型(3)杆塔材料和结构代号含义：G——钢筋混凝土电杆T——自立式铁塔X——拉线式铁塔(4)分级代号含义同一种杆塔型式按荷重不同进行分级，其分级代号用角注1、2、3……表示。
输电线路塔杆基础知识
悬垂转角杆 悬 耐垂 张直线杆塔用于直线段
塔
线路。
耐张直线杆 塔
耐张转角杆 塔
悬 耐垂 张转角杆塔用于小改或变中线 等 路角 方度向改的变杆线塔路。方向的杆 塔。 终端杆塔用于线路一端承 受导线张力的杆塔。
终端杆塔
可编辑版
6
悬垂直线杆塔
悬垂转角杆塔
可编辑版
7
耐张直线杆塔
耐张转角杆塔
可编辑版
终端杆塔
可编辑版
2
交流：35～220kV 高压线路；330～750kV 超高 压线路；750kV以上 特高压线路。
直流：±500kV 超高压直流线路； ±800kV 特 高压直流线路。
可编辑版
3
1 架空输电线路的组成
可编辑版
导流挂受度拉环良地主电雷作绝或保的受变气须金用材外持地杆地使线地保基传至接电路水线悬、塔证线，在变力境要直击缘证绝风环具具金、）线导与面础递地流具风好化线用大平：挂连：一：通杆化的侵作击杆子导缘雨境有：属导的及线地或：杆装入有、导影等。地。又导接用定用过塔，作蚀用导塔：线。冰的足输部地总其与线建支塔置地一冰电响作。称线、来安以绝上承用。是线时用与它霜污够电件线称它导、筑承所：，定、性，用避和保支全传缘。受，除防，起来杆长及染的线（和，附线导物杆受导保的雪能以。雷地护持距导子长变还具止同分支塔期气。绝路除螺起件、线之塔荷泄证耐和外及线线导导离电悬期化受备雷时流持间经温必缘所塔栓支，导与间，载雷线雷温，大，，、、。 还和必机须械有强足度够。的机 械强度和防腐性能。
要起载流作用，机械荷载则主
要由芯部的钢线承受。因此钢
芯铝绞线既有较高的导电率，
又有较好的机械强度。
可编辑版
双回路杆塔
18
输电杆塔设计.正式版PPT文档
2．铁塔
（一）特点
铁塔是采用型钢制成的钢结构件
优点：强度高、制造方便，在受力较大的耐张
杆塔、转角杆塔、跨越杆塔和500kV以上线路及运
输和施工条件困难的山区线路部分或全部采用铁塔。
国内外铁塔大多采用热轧等边角钢制造，螺栓连接
组装的空间桁架结构。
缺点：造价较高
近年来，钢管铁塔也开始在分线路中采用。钢
输电杆塔及基础设计
第二节 杆塔分类
一 、按材料不同分类
分为钢筋混凝土电杆和铁塔两种。
输电杆塔及基础设计
1．钢筋混凝土电杆
（一）特点 用钢筋和混凝土两种材料组成 优点：耐久性好、运行维护方便、节约钢材
等。在我国平原和运输条件好的地区得到了广 泛地应用。山区配电网也有使用。
输电杆塔及基础设计
缺点：自重大，运输不方便 又可分为：
二、学习பைடு நூலகம்课程主要内容
1、杆塔的各种类型、结构特点以及优缺 点和选用原则； 2、杆塔的荷载分析计算
输电杆塔及基础设计
3、杆塔尺寸确定和验算 4、杆塔的强度校核 5、杆塔基础的设计计算和稳定计算
三、先修课程
材料力学 钢结构 钢筋砼 架空输电线路设计 土力学
四、成绩评定？
平时成绩30分. 考试成绩70分.
0°~30°范围转角，适用于LGJ—70、LGJ—
钢筋混凝土电杆的组成（二）
输电杆塔及基础设计
（二）混凝土电杆型号编制规则
直线单柱电杆及A型直线电杆
门型直线电杆
输电杆塔及基础设计
耐张型电杆
输电杆塔及基础设计
（1） 分类代号（直线电杆无分类符号） N — 耐张电杆 F — 分支电杆 D — 终端电杆 5. 杆型形状 S — 上字型 M — 门型 A — A型 G — 鼓型 （2）横担型式 B — 不带避雷线变形横担 G — 不带避雷线固定横担 Bb — 带避雷线变形横担 B — 带避雷线固定横担 （3）转角度数 30°— 0°~ 30°转角 ； 60°— 30°~ 60°转 角 ； 90°— 60°~ 90°转角
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.要求 (1).杆塔塔高及塔头尺寸应使导线在最大弧垂或最大风偏时 仍能满足对地距离、对交叉跨越物、对临近地面障碍物距离 的要求； (2).塔头尺寸还需满足导线之间以及导线与地线间空气间隙 距离要求以及档距中央导线相间最小距离要求；
对需带电作业的杆塔，还应考虑带电作业的安全空气间隙。
(3).杆塔塔头结构、尺寸需满足规定风速下悬 垂绝缘子串或跳线风偏后，在工频电压、操 作过电压、雷电过电压作用下带电体与塔构 的空气间隙距离要求； (4).地线对导线的防雷保护角要求； (5).对500kV及以上电压等级输电线路，导线 对地距离除需考虑正常的绝缘水平外，还需 考虑工频电磁场的影响。
相应的档距则称为经济档距。（优化问题）
（4）.导线间距离 ①.单回导线相间水平排列间距：
限制档距中央导线因风偏摆动而靠近，导线间空气间隙击 穿而发生闪络。（根住电压等级按规范计算确定）
② .单回导线垂直排列垂直线间距：
限制导线不均匀覆冰或导线脱冰时产生跳跃而使导线上下 舞动而发生闪络。（按规范）
③ .单回导线倾斜排列等效水平间距：
限制覆冰时上下层相邻导线间和导线与相邻地线间的水平 偏移。（根住覆冰厚按规范）
④ .多线路杆塔的线间间距： 按单回线路计算线距增大0.5M
(5).地线支架高度及地线水平距离：
满足：雷电过电压条件下，导线对最危险的边导 线防雷保护作用；双地线系统对中导线防雷保护 作用；导线与地线之间最小距离要求；地线之间 的水平距离要求；档距中央导线与地线之间距离 要求；
输电线路杆塔介绍(PPT57页)
输电线路杆塔
江全才
电 话：13972604938 邮 箱：qcjiang@ 三峡大学电气与新能源学院输电线路工程系
输电线路杆塔介绍(PPT57页)
一、杆塔的作用与要求
1.杆塔的作用 杆塔（Pole and Tower）是支承架空输电线路导线和地
。
（10）.工频电磁场
500kV及以上电压等级超（特）高压输电 线路由于输送电能功率大，所产生的n次谐波 仍具有较高的辐射能量，需考虑大功率工频电 磁场和由其所产生的n次谐波产生的高频电磁 场影响（按试验和规范要求）。
（11）.对杆塔基础的要求
承担杆塔重量及线路受力，使杆塔牢靠和稳定 地直立于基础上，不倾覆、不下沉、抗上拔。
预应力钢筋混凝土电杆基本组成结构示意图
（2）按受力状态划分：
①．直线型杆塔（又称中间杆塔）
仅承受垂直荷载以及水平风荷载（即横向水 平荷载），导、地线在直线杆塔处不开断，正 常运行时不承受线条张力
（6）.防雷保护角
是指地线与导线的连线在垂直方向的夹角。
根住电压等级、地形、气象条件不同，规程规定 的防雷保护角不同。
（7）.杆塔横担长度 杆塔横担长度确定应考虑导线水平间距、最小空气间隙、
带电作业空气间隙等因素。与绝缘子串长度、风偏角及雷 电过电压、操作过电压、正常运行电压条件下最小空气间 隙相关。最小空气间隙与电压等级相关。 （8）.导线与杆塔之间空气间隙校验 以悬垂绝缘子串风偏角（摇摆角）、绝缘子串长度、雷电 过电压、操作过电压、正常运行电压条件下最小空气间隙、 带电作业空气间隙为依据。 （9）.杆塔定位与接近物距离 杆塔定位后，导线、地线、杆塔以周边接近物在静态和动 态条件下的安全距离（按规范）
区分不同电压等级、不同性质（类型）地面物及跨越物 4.施工裕度h的确定 考虑测量、设计计算、施工误差等所预留高度。
电压↑，档距↑、裕度↑（0.5—1.5M）
（3）、杆塔经济呼称高度
杆塔的呼称高度与档距有直接关系，档距 越大，导线的弧垂越大，杆塔的呼称高度也就 越大。但是档距增大时，使每公里的杆塔数量 减少，因此对一定电压等级的线路来说，必定 有一个最优的呼称高度，使得整个线路材料用 量最少，把这个最优呼称高度称为经济呼称高 度.
核心问题：导线（带电体）的安装位置和各 种气象条件下及受力条件下导线变化位置 都必须满足导线与导线之间、导线与大地 及交叉跨越物、邻近地面障碍物之间、导 线与地线之间、地线与地线之间电气绝缘 的要求和工频电磁场的限制要求，导线的 防雷保护角要求；
实际问题：
（1）.杆塔总高度：与档距、地理条件、电压等级、气候 条件、电气条件等因素有关。
《线路设计技术规程》）；
h考虑测量、设计计算、施工误差等所预 留高度
1.悬垂绝缘子串长度的确定 与电压等级、污秽级别有关；（查规范）
2.导线最大弧垂的确定 与气象条件、档距有关，高温↑、覆冰↑、档距↑、则弧垂↑，以最高
温或覆冰无风的最大者确定。(组合可能性) 3.导线到地面及被跨越物的安全距离 电压等级，地理环境有关；（查规范）
①档距：档距↑，弧埀↑；呼称高度↑，总高↑。
②地理条件：影响导线对地面的垂直距离（跨越物）
③电压等级：
④气象：温度↑ ，覆冰厚度↑；弧埀大↑，
⑤电气条件；各种电气安全距离。
杆塔总高度＝杆塔呼称高度﹢导线间垂直距离﹢避雷线支
架高度（对于钢筋混凝土电杆的总高度要加上埋地深 度h0）。
（2）.杆塔呼称高度
二、杆塔类型
(1)按制造材料划分： 混凝土杆、钢管杆、铁塔、钢管塔 钢筋混凝土电杆又分普通钢筋混凝土电杆、预
应力钢筋混凝土电杆和薄壁钢管钢筋混凝土电杆 （简称钢管混凝土电杆）。 预应力钢筋混凝土具有节约钢材、自重轻、承 载抗裂性能好等优点。钢管混凝土电杆具有体积 小，承载能力大、刚度大，以及塑性、抗振性能 好和耐疲劳、结构简单等优点
杆塔下横担下弦边缘线到地面的垂直距离。 （输电线路的重要参数，安全性、经济性）
杆塔呼称高度＝绝缘子串长度﹢导线最大弧垂﹢导 线到地面及跨越物的安全距离﹢施工裕度
H=+fmax+hx+h 式中 λ绝缘子串的长度（包括金具的长
度）；
fmax导线的最大弧垂； hx导线到地面、水面及被跨越物的安
全距离（查《线路设计规范》、
