buck降压升压电路知识
(完整版)BUCK和BOOST电路

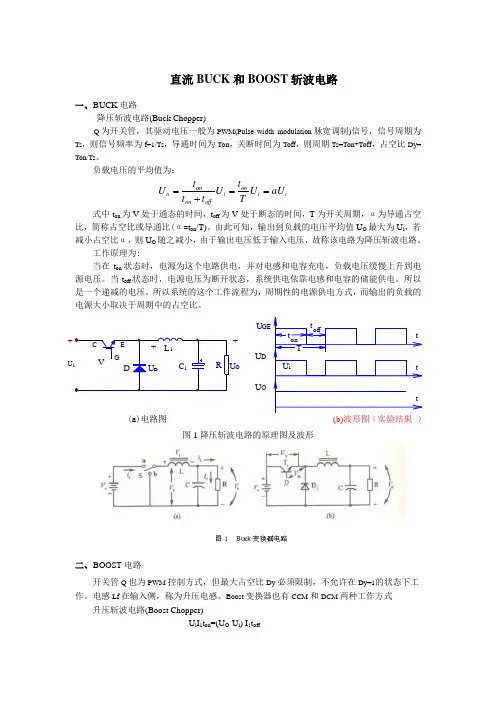

直流BUCK 和BOOST 斩波电路一、 B UCK 电路降压斩波电路(Buck Chopper)Q 为开关管，其驱动电压一般为PWM(Pulse width modulation 脉宽调制)信号，信号周期为Ts ，则信号频率为f=1/Ts ，导通时间为Ton ，关断时间为Toff ，则周期Ts=Ton+Toff ，占空比Dy= Ton/Ts 。
负载电压的平均值为：式中t on 为V 处于通态的时间，t off 为V 处于断态的时间，T 为开关周期，α为导通占空比，简称占空比或导通比(α=t on /T)。
由此可知，输出到负载的电压平均值U O 最大为U i ，若减小占空比α，则U O 随之减小，由于输出电压低于输入电压，故称该电路为降压斩波电路。
工作原理为:当在t on 状态时，电源为这个电路供电，并对电感和电容充电，负载电压缓慢上升到电源电压。
当t off 状态时，电源电压为断开状态，系统供电依靠电感和电容的储能供电。
所以是一个递减的电压。
所以系统的这个工作流程为，周期性的电源供电方式，而输出的负载的电源大小取决于周期中的占空比。
(a)电路图 (b)波形图（实验结果 ）图1降压斩波电路的原理图及波形二、 B OOST 电路开关管Q 也为PWM 控制方式，但最大占空比Dy 必须限制，不允许在Dy=1的状态下工作。
电感Lf 在输入侧，称为升压电感。
Boost 变换器也有CCM 和DCM 两种工作方式升压斩波电路(Boost Chopper)U i I 1t on =(U O -U i ) I 1t offii on i off on on o aU U TtU t t t U ==+=U GE U D t t tU Ot on t of fT U iVDL C -+-+U EGC R 11U D +-上式中的T/t off ≥1,输出电压高于电源电压，故称该电路为升压斩波电路。
工作原理当开关S 在位置a 时，如图2(a)所示电流iL 流过电感线圈L ，电流线性增加，电能以磁能形式储在电感线圈L 中。
buck降压电路原理
Buck降压电路原理1. 引言电力系统中，变压器常用来进行电压变换，但有时我们需要降低电压的大小。
这就需要通过使用降压电路来实现。
本文将详细介绍一种常见的降压电路，即Buck降压电路。
2. Buck降压电路概述Buck降压电路是一种非绝对稳定性的直流-直流降压转换器，用于将高电压直流输入转换为较低电压直流输出。
它是一种开关电源，使用开关管调节输入电压与负载之间的变换关系。
3. Buck降压电路原理Buck降压电路基于两个关键元件：开关管和电感。
当开关管关闭时，电感储存电能，并将其传输到负载上。
当开关管打开时，电感释放储存的能量，从而使输出电压减小。
3.1 开关管开关管用来控制电路的导通和断开。
在Buck降压电路中，一般使用晶体管作为开关管。
当晶体管导通时，电路通路打开，电感储存电能；当晶体管断开时，电路闭合，电感释放储存的能量。
3.2 电感电感是Buck降压电路的核心元件之一。
它可以储存和释放能量，用来平衡输入电压和输出电压之间的差异。
电感的参数选择对电路性能有重要影响，如电感的值、电感的质量等。
3.3 变压器降压电路中，变压器常用来实现电压转换。
在Buck降压电路中，变压器的作用是将输入电压转换为所需的输出电压。
变压器的设计与参数选择直接影响转换的效率和稳定性。
4. Buck降压电路的工作原理Buck降压电路的工作原理可以分为四个阶段：导通、反向恢复、关断和正向恢复。
4.1 导通在此阶段，开关管处于导通状态，电感储存电能，同时输出电压保持稳定。
在导通期间，电源的电能被转换为电感储存的磁能。
4.2 反向恢复当开关管关闭时，电感释放储存的磁能，造成电感两端的电压反向增加，此时开关管处于关断状态。
反向恢复的目的是回复电感初始状态。
4.3 关断在此阶段，开关管被断开，电感两端的电压继续上升。
同时，负载电容释放储存的能量，使输出电压稳定。
此时，电感释放存储的电能，维持输出电压稳定。
4.4 正向恢复当电感两端的电压超过输入电压时，正向恢复阶段开始。
BUCK_BOOST_BUCK-BOOST电路的原理
BUCK BOOST BUCK/BOOST电路的原理Buck变换器：也称降压式变换器，是一种输出电压小于输入电压的单管不隔离直流变换器。
图中，Q为开关管，其驱动电压一般为PWM(Pulse width modulation脉宽调制)信号，信号周期为Ts，则信号频率为f=1/Ts，导通时间为Ton，关断时间为Toff，则周期Ts=Ton+Toff，占空比Dy= Ton/Ts。
、Boost变换器：也称升压式变换器，是一种输出电压高于输入电压的单管不隔离直流变换器。
开关管Q也为PWM控制方式，但最大占空比Dy必须限制，不允许在Dy=1的状态下工作。
电感Lf在输入侧，称为升压电感。
Boost变换器也有CCM和DCM两种工作方式、Buck/Boost变换器：也称升降压式变换器，是一种输出电压既可低于也可高于输入电压的单管不隔离直流变换器，但其输出电压的极性与输入电压相反。
Buck/Boost变换器可看做是Buck变换器和Boost变换器串联而成，合并了开关管。
Buck/Boost变换器也有CCM和DCM两种工作方式，开关管Q也为PWM控制方式。
LDO的特点：①非常低的输入输出电压差②非常小的内部损耗③很小的温度漂移④很高的输出电压稳定度⑤很好的负载和线性调整率⑥很宽的工作温度范围⑦较宽的输入电压范围⑧外围电路非常简单，使用起来极为方便DC/DC变换是将固定的直流电压变换成可变的直流电压，也称为直流斩波。
斩波器的工作方式有两种，一是脉宽调制方式Ts不变，改变ton(通用)，二是频率调制方式，ton不变，改变Ts（易产生干扰）。
其具体的电路由以下几类：】（1）Buck电路——降压斩波器，其输出平均电压U0小于输入电压Ui，极性相同。
（2）Boost电路——升压斩波器，其输出平均电压U0大于输入电压Ui，极性相同。
（3）Buck－Boost电路——降压或升压斩波器，其输出平均电压U0大于或小于输入电压Ui，极性相反，电感传输。
buck降压升压电路知识
Buck变换器：也称降丿卡•式变换器，是一种输出电圧小于输入电圧的单管不隔离直流变换器。
图中，Q为开关管，其驱动电丿£一般为PW（Pulse width modulation脉宽调制）信号，信号周期为Ts,则信号频率为f二1/Ts,导通时间为Ton,关断时间为Toff,则周期Ts=Ton+Toff, 占空比Dy二 Ton/TsoBoost变换器：也称升压式变换器，是一种输出电圧高于输入电圧的单管不隔离直流变换器。
开关管Q也为PWM控制方式，但最大占空比Dy必须限制，不允许在Dy=l的状态下工作。
电感Lf在输入侧，称为升压电感。
Boost变换器也有CCM和DCH两种工作方式Buck/Boost变换器：也称升降圧式变换器，是一种输出电汗既可低于也可高于输入电圧的单管不隔离直流变换器，但其输出电压的极性与输入电圧相反。
Buck/Boost变换器可看做是Buck变换器和Boost变换器串联而成，合并了开关管。
VoVoT Buck/Boost变换器也有CCM和DCM两种1：作方式，开关管Q也为PWM控制方式。
LDO的特点:①非常低的输入输出电圧差②非常小的内部损耗③很小的温度漂移④很髙的输出电圧稳定度⑤很好的负载和线性调整率⑥很宽的11作温度范圉⑦较宽的输入电圧范圉⑧外围电路非常简单，使用起來极为方便DC/DC变换是将固定的直流电压变换成可变的直流电汗，也称为直流斩波。
斩波器的工作方式有两种，一是脉宽调制方式Ts不变，改变ton（通用），二是频率调制方式,ton不变，改变Ts（易产生干扰）。
其具体的电路由以下几类：（DBuck电路一一降圧斩波器，其输岀平均电圧U0小于输入电圧Ui,极性相同。
(2)Boost电路一一升压斩波器，其输出平均电压U0大于输入电压Ui,极性相同。
(3)Buck-Boost电路一一降压或升压斩波器，其输出平均电压U0大于或小于输入电压Ui, 极性相反，电感传输。
(4)Cuk电路一一降压或升压斩波器，其输出平均电压U0大于或小于输入电压Ui,极性相反，电容传输。
Buck-Boost详解(最新整理)
1.2.1 运行于第一象限
这是指输出端电压平均值和电流平均值均为正的工作状态。
（0≤t≤DT） S1 及 S2 均导通，等效电路如
图 2(a)所示，输出电压 Uo 为 Ud，输入电流等于输出电流，输出电流线性增长，负载从电源吸取能量 。
(DT≤t≤T) S1 导通，S2 断开，D1 正偏续流，等效电路如图 2(b)所示，由于 S1 与 D1 导通，Uo 的值 Xiao Bian gives you a passage. Minand once said, "people who learn to learn are very happy people.". In every wonderful life, learning is an eternal theme. As a professional clerical and teaching position, I understand the importance of continuous learning, "life is diligent, nothing can be gained", only continuous learning can achieve better self. Only by constantly learning and mastering the latest relevant knowledge, can employees from all walks of life keep up with the pace of enterprise development and innovate to meet the needs of the market. This document is also edited by my studio professionals, there may be errors in the document, if there are errors, please correct, thank you!
BUCK_BOOST_BUCK-BOOST电路的原理
深圳市炬谷科技有限公司 胡融冰 T：0755-83717353 QQ：939754600
www.richvale.hk
LED 驱动电源
该文章转自 手机设计天下网 原文地址：/bbs/dispbbs.asp?boardID=23&ID=1558 开关性稳压电源的效率很高，但输出纹波电压较高，噪声较大，电压调整率等性能也较差， 特别是对模拟电路供电时，将产生较大的影响。
低 中 低 差 不需要 大 低 不能升压
中
中到高
小
低
低
中
中
好
不需要中
不能升 无
压
电感式 DC-DC
Buck Boost Buck-B
oost
高
高
高
大
大
大
高
高
高
最好 最好 最好
需要 需要 需要
大
大
大
高
高
高
不能升 不能降 无
压
压
深圳市炬谷科技有限公司 胡融冰 T：0755-83717353 QQ：939754600
DC/DC 变换是将固定的直流电压变换成可变的直流电压，也称为直流斩波。斩波 器的工作方式有两种，一是脉宽调制方式 Ts 不变，改变 ton(通用)，二是频率调制方 式，ton 不变，改变 Ts（易产生干扰）。其具体的电路由以下几类： 】
（1）Buck 电路——降压斩波器，其输出平均电压 U0小于输入电压 Ui，极性相 同。 （2）Boost 电路——升压斩波器，其输出平均电压 U0大于输入电压 Ui，极性相 同。 （3）Buck－Boost 电路——降压或升压斩波器，其 输出平均电压 U0大于或小于 输入电压 Ui，极性相反，电感传输。 （4）Cuk 电路——降压或升压斩波器，其输出平均电 压 U0大于或小于输入电压 Ui，极性相反，电容传输。
升降压电路原理分析
BUCK BOOST电路原理分析电源网讯Buck变换器：也称降压式变换器，是一种输出电压小于输入电压的单管不隔离直流变换器。
图中，Q为开关管，其驱动电压一般为PWM(Pulse width modulation脉宽调制)信号，信号周期为Ts，则信号频率为f=1/Ts，导通时间为Ton，关断时间为Toff，则周期Ts=Ton+Toff，占空比Dy= Ton/Ts。
Boost变换器：也称升压式变换器，是一种输出电压高于输入电压的单管不隔离直流变换器。
开关管Q也为PWM控制方式，但最大占空比Dy必须限制，不允许在Dy=1的状态下工作。
电感Lf在输入侧，称为升压电感。
Boost变换器也有CCM和DCM两种工作方式Buck/Boost变换器：也称升降压式变换器，是一种输出电压既可低于也可高于输入电压的单管不隔离直流变换器，但其输出电压的极性与输入电压相反。
Buck/Boost变换器可看做是Buck变换器和Boost变换器串联而成，合并了开关管。
Buck/Boost变换器也有CCM和DCM两种工作方式，开关管Q也为PWM控制方式。
LDO的特点：① 非常低的输入输出电压差② 非常小的内部损耗③ 很小的温度漂移④ 很高的输出电压稳定度⑤ 很好的负载和线性调整率⑥ 很宽的工作温度范围⑦ 较宽的输入电压范围⑧ 外围电路非常简单，使用起来极为方便DC/DC变换是将固定的直流电压变换成可变的直流电压，也称为直流斩波。
斩波器的工作方式有两种，一是脉宽调制方式Ts不变，改变ton(通用)，二是频率调制方式，ton不变，改变Ts（易产生干扰）。
其具体的电路由以下几类：（1）Buck电路——降压斩波器，其输出平均电压U0小于输入电压Ui，极性相同。
（2）Boost电路——升压斩波器，其输出平均电压U0大于输入电压Ui，极性相同。
（3）Buck－Boost电路——降压或升压斩波器，其输出平均电压U0大于或小于输入电压Ui，极性相反，电感传输。
升降压变换电路Buck-Boost
3.1 直流变换电路的工作原理 3.2 降压变换电路 3.3 升压变换电路 3.4 升降压变换电路 3.6 带隔离变压器的直流变换器
第3章 直流变换电路
1、定义：
利用电力开关器件周期性的开通与关断来改变输出电压 的大小，将直流电能转换为另一固定电压或可调电压的直流 电能的电路称为直流变换电路 (DC/DC变换电路)。也称为 斩波器。
图3.3.1 升压变换电路及其波形
可以推得输出电压Uo与输入电压Ud之间的关系为：
在toff期间:电感中的电流iL从I2线性下降到I1，则有
UO L
I L t off
t off L
I L UO
(3.2.5)
根据式(3.2.4)、(3.2.5)可求出开关周期ＴS为
I L LU d 1 TS t on t off f U O (U d U O）
3.3
升压变换电路（Boost）电路
• 1) 定义：直流输出电压的平均值高于输入电压的 变换电路称为升压变换电路，又叫Boost电路。 2）原理图
电感，用 来储能 电容，用来保 持输出电压
全控型电力 器件开关
3.3
• 3）工作原理：
升压变换电路
ton工作期间： 二极管截止，电感L储 能，电容C 给负载R 提供能量。如图(b). toff工作期间：二极 管Ｄ 导通，电感L经 二极管Ｄ给 电容充 电，并向负载R提 供能量。如图(c) .
I 2 I1 I0 (3.2.8) 2
U dTS I1 I 0 D(1 D ) 2L
(3.2.9)
2）电感电流iL临界连续状态：
可得电流临界连续的电感值L0为：
U d TS Lo D(1 D) 2I 0 K
(完整版)BUCK和BOOST电路
(完整版)B U C K和B O O S T电路-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN直流BUCK 和BOOST 斩波电路一、 BUCK 电路降压斩波电路(Buck Chopper)Q 为开关管，其驱动电压一般为PWM(Pulse width modulation 脉宽调制)信号，信号周期为Ts ，则信号频率为f=1/Ts ，导通时间为Ton ，关断时间为Toff ，则周期Ts=Ton+Toff ，占空比Dy= Ton/Ts 。
负载电压的平均值为：式中t on 为V 处于通态的时间，t off 为V 处于断态的时间，T 为开关周期，α为导通占空比，简称占空比或导通比(α=t on /T)。
由此可知，输出到负载的电压平均值U O 最大为U i ，若减小占空比α，则U O 随之减小，由于输出电压低于输入电压，故称该电路为降压斩波电路。
工作原理为:当在t on 状态时，电源为这个电路供电，并对电感和电容充电，负载电压缓慢上升到电源电压。
当t off 状态时，电源电压为断开状态，系统供电依靠电感和电容的储能供电。
所以是一个递减的电压。
所以系统的这个工作流程为，周期性的电源供电方式，而输出的负载的电源大小取决于周期中的占空比。
(a)电路图 (b)波形图（实验结果 ）ii on i off on on o aU U TtU t t t U ==+=U GEU D t t tU Ot ont of fT U i-+-+U图1降压斩波电路的原理图及波形二、 BOOST 电路开关管Q 也为PWM 控制方式，但最大占空比Dy 必须限制，不允许在Dy=1的状态下工作。
电感Lf 在输入侧，称为升压电感。
Boost 变换器也有CCM 和DCM 两种工作方式升压斩波电路(Boost Chopper)U i I 1t on =(U O -U i ) I 1t off 上式中的T/t off ≥1,输出电压高于电源电压，故称该电路为升压斩波电路。
buck降压电路原件参数
Buck降压电路原件参数1. 引言Buck降压电路是一种常见的直流-直流（DC-DC）转换器，用于将高电压转换为较低电压。
在许多应用中，如电子设备和电源管理系统中，Buck降压电路被广泛使用。
本文将详细介绍Buck降压电路的原件参数及其重要性。
2. Buck降压电路原理Buck降压电路基于开关原理工作，通过周期性地打开和关闭开关来实现输入电源到输出负载的能量转移。
当开关关闭时，输入电源的能量储存在感性元件（如线圈）中，而当开关打开时，该能量通过二极管传递到输出负载上。
3. 原件参数3.1 输入电压（Vin）输入电压是指施加在Buck降压电路上的直流或脉冲信号的幅值。
输入电压的选择应基于所需输出电压和负载条件。
3.2 输出电压（Vout）输出电压是从Buck降压电路提供给负载的稳定直流信号。
输出电压通常比输入电压低，并且可以根据应用需求进行调整。
3.3 输出电流（Iout）输出电流是Buck降压电路提供给负载的稳定直流电流。
输出电流的大小取决于负载的要求和应用需求。
3.4 开关频率（fsw）开关频率是指Buck降压电路中开关周期的频率。
较高的开关频率可以减小感性元件和输出滤波器的尺寸，但也会增加开关损耗。
3.5 占空比（D）占空比是指开关周期中开关打开时间与总周期时间之比。
占空比决定了Buck降压电路输出电压的稳定性和调节范围。
3.6 开关元件Buck降压电路中常用的开关元件包括金属氧化物半导体场效应管（MOSFET）和双极型晶体管（BJT）。
选择合适的开关元件取决于应用需求、功率要求和成本因素。
3.7 感性元件感性元件在Buck降压电路中起到储能和滤波作用。
常见的感性元件包括线圈（inductor）和变压器。
选择适当的感性元件可以实现有效的能量转换和减小输出纹波。
3.8 输出滤波器输出滤波器用于消除Buck降压电路输出信号中的纹波和噪声。
常见的输出滤波器包括电容器和滤波电感。
3.9 控制电路控制电路用于监测和调节Buck降压电路的输出电压。
BUCK BOOST电路原理分析
BUCK BOOST电路原理分析电源网讯Buck变换器：也称降压式变换器，是一种输出电压小于输入电压的单管不隔离直流变换器。
图中，Q为开关管，其驱动电压一般为PWM(Pulse width modulation脉宽调制)信号，信号周期为Ts，则信号频率为f=1/Ts，导通时间为Ton，关断时间为Toff，则周期Ts=Ton+Toff，占空比Dy= Ton/Ts。
Boost变换器：也称升压式变换器，是一种输出电压高于输入电压的单管不隔离直流变换器。
开关管Q也为PWM控制方式，但最大占空比Dy必须限制，不允许在Dy=1的状态下工作。
电感Lf在输入侧，称为升压电感。
Boost变换器也有CCM和DCM两种工作方式Buck/Boost变换器：也称升降压式变换器，是一种输出电压既可低于也可高于输入电压的单管不隔离直流变换器，但其输出电压的极性与输入电压相反。
Buck/Boost变换器可看做是Buck变换器和Boost变换器串联而成，合并了开关管。
Buck/Boost变换器也有CCM和DCM两种工作方式，开关管Q 也为PWM控制方式。
LDO的特点：① 非常低的输入输出电压差② 非常小的内部损耗③ 很小的温度漂移④ 很高的输出电压稳定度⑤ 很好的负载和线性调整率⑥ 很宽的工作温度范围⑦ 较宽的输入电压范围⑧ 外围电路非常简单，使用起来极为方便DC/DC变换是将固定的直流电压变换成可变的直流电压，也称为直流斩波。
斩波器的工作方式有两种，一是脉宽调制方式Ts不变，改变ton(通用)，二是频率调制方式，ton不变，改变Ts（易产生干扰）。
其具体的电路由以下几类：（1）Buck电路——降压斩波器，其输出平均电压 U0小于输入电压Ui，极性相同。
（2）Boost电路——升压斩波器，其输出平均电压 U0大于输入电压Ui，极性相同。
（3）Buck－Boost电路——降压或升压斩波器，其输出平均电压U0大于或小于输入电压Ui，极性相反，电感传输。
BUCK电路
开关电源拓扑结构分析（图文）一．非隔离型开关变换器（一）．降压变换器Buck电路：降压斩波器，入出极性相同。
由于稳态时，电感充放电伏秒积相等，因此：Ui-Uo）*ton=Uo*toff，Ui*ton-Uo*ton=Uo*toff,Ui*ton=Uo(ton+toff),Uo/Ui=ton/(ton+toff)=Δ即，输入输出电压关系为：Uo/Ui=Δ(占空比)图1：Buck电路拓补结构在开关管S通时，输入电源通过L平波和C滤波后向负载端提供电流；当S关断后，L通过二极管续流，保持负载电流连续。
输出电压因为占空比作用，不会超过输入电源电压。
（二）．升压变换器Boost电路：升压斩波器，入出极性相同。
利用同样的方法，根据稳态时电感L的充放电伏秒积相等的原理，可以推导出电压关系：Uo/Ui=1/（1-Δ）图2：Boost电路拓补结构这个电路的开关管和负载构成并联。
在S通时，电流通过L平波，电源对L充电。
当S断时，L向负载及电源放电，输出电压将是输入电压Ui+U L，因而有升压作用。
（三）．逆向变换器Buck-Boost电路：升/降压斩波器，入出极性相反，电感传输。
电压关系：Uo/Ui=-Δ/（1-Δ）图3：Buck-Boost电路拓补结构S通时，输入电源仅对电感充电，当S断时，再通过电感对负载放电来实现电源传输。
所以，这里的L是用于传输能量的器件。
（四）．丘克变换器Cuk电路：升/降压斩波器，入出极性相反，电容传输。
电压关系：Uo/Ui=-Δ/（1-Δ）。
图4：Cuk变换器电路拓补结构当开关S闭合时，Ui对L1充电。
当S断开时，Ui+EL1通过VD对C1进行充电。
再当S闭合时，VD关断，C1通过L2、C2滤波对负载放电，L1继续充电。
这里的C1用于传递能量，而且输出极性和输入相反。
二．隔离型开关变换器1．推挽型变换器下面是推挽型变换器的电路。
图5：推挽型变换电路S1和S2轮流导通，将在二次侧产生交变的脉动电流，经过全波整流转换为直流信号，再经L、C滤波，送给负载。
buck降压和Boost升压电路原理介绍
buck 降压和Boost 升压电路原理介绍
本文主要讲了buck 降压和Boost 升压电路原理，电路图、占空比、电感量、输出电容以及工作原理、假设及参数计算，下面就随小编来看看吧。
一、boost 电路工作原理
boost 升压电路,开关直流升压电路（即所谓的boost 或者step-up 电路）原
理2007-09-29 13:28the boost converter,或者叫step-up converter，是一种开关直
流升压电路，它可以是输出电压比输入电压高。
基本电路图见图一。
假定那个开关（三极管或者mos 管）已经断开了很长时间，所有的元件都处于理想状态，电容电压等于输入电压。
下面要分充电和放电两个部分来说明这个电路
充电过程
在充电过程中，开关闭合（三极管导通），等效电路如图二，开关（三极管）处用导线代替。
这时，输入电压流过电感。
二极管防止电容对地放电。
由于输入是直流电，所以电感上的电流以一定的比率线性增加，这个比率跟电感大小有关。
随着电感电流增加，电感里储存了一些能量。
放电过程
如图，这是当开关断开（三极管截止）时的等效电路。
当开关断开（三极管截止）时，由于电感的电流保持特性，流经电感的电流不会马上变为0，而是缓慢的由充电完毕时的值变为0。
而原来的电路已断开，于是电感只能。
同步buckboost升降压电路特点
同步buck-boost升降压电路是一种常见的电源转换电路，具有很多独特的特点和优势。
下面将具体介绍同步buck-boost升降压电路的特点。
1. 宽输入电压范围同步buck-boost升降压电路能够实现宽输入电压范围的转换，能够适应不同电源输入的情况。
这使得该电路在实际应用中具有很大的灵活性和通用性。
2. 高效率同步buck-boost升降压电路在功率转换过程中能够实现较高的转换效率，能够最大限度地减少能量损耗，提高整体系统的能效。
这对于一些对能效要求较高的场景非常重要。
3. 稳定输出电压该电路能够在输入电压波动范围较大的情况下，稳定输出所需的电压。
这使得在实际应用中，输出电压能够始终保持在规定范围内，提高了整个电源系统的稳定性和可靠性。
4. 体积小、重量轻由于同步buck-boost升降压电路能够实现高效率的功率转换，并能够实现较大的功率密度，因此该电路在设计上能够实现紧凑的体积和轻量化的重量。
这对于一些对于体积和重量要求较高的应用场景非常有利。
5. 具有独特的电流限制特性同步buck-boost升降压电路在设计上能够实现对输出电流的限制，能够保护后级负载，提高了整个系统的安全性和稳定性。
6. 宽工作温度范围由于电路的特性和材料的选择，同步buck-boost升降压电路能够在较宽的工作温度范围内正常工作，适应不同温度环境下的使用需求。
7. 可编程控制在实际设计中，同步buck-boost升降压电路能够对电路的工作参数进行可编程控制，能够适应不同的设计需求，提高了电路的通用性和灵活性。
同步buck-boost升降压电路具有宽输入电压范围、高效率、稳定输出电压、体积小、重量轻、电流限制特性、宽工作温度范围和可编程控制等独特的特点和优势，适用于许多不同的场景和应用需求。
随着电力电子技术的不断发展和创新，同步buck-boost升降压电路在未来的应用前景将会更加广阔。
同步buck-boost升降压电路是一种非常灵活和多功能的电路，能够在不同的电源转换需求中发挥重要作用。
buck和boost升降压电路原理
Buck和Boost都是常用的DC-DC变换器电路，它们可以将输入电压转换为输出电压，实现电能的高效传输和转换。
1. Buck电路原理
Buck电路是一种降压电路，其原理是利用开关管和电感、电容等元件构成的滤波电路实现电能的转换。
Buck电路的输入电压经过开关管和电感、电容等元件构成的滤波电路进行降压、滤波处理，最终输出所需的电压。
2. Boost电路原理
Boost电路是一种升压电路，其原理是利用开关管和电感、电容等元件构成的滤波电路实现电能的转换。
Boost电路的输入电压经过开关管和电感、电容等元件构成的滤波电路进行升压、滤波处理，最终输出所需的电压。
总的来说，Buck和Boost电路都是基于开关管和电感、电容等元件构成的滤波电路实现电能的转换，其区别在于电路的输入和输出电压方向不同。
Buck电路是一种降压电路，Boost电路是一种升压电路。
升压BOOST电路和降压BUCK电路最容易的理解
升压BOOST电路和降压BUCK电路最容易的理解升压电路框图首先在了解BOOST电路时，要学会如何分析最简单的升压电路框图。
如图：首先识别每个元件基本功能：电感：储能i电感；MOS管：开关作用；二极管：续流；电容：储能电容。
了解升压电路的原理，要明白Vout和Vin的差别。
所以我们从Vout与Vin分析就可以明白升压电路的原理。
在分析之前需要记住一句定理：•伏秒积平衡：即伏秒原则，处于稳定状态的电感，开关导通时间（电流上升段）的伏秒数须与开关关断（电流下降段）时的伏秒数在数值上相等•依据公式U=Ldi/dt；==Udt=Ldi•首先我们要从电感分析。
•Uon * ton=Uoff * toff•当MOS=ON时：Uon=Uin；ton=DT; //D是开启时占空比。
•当MOS=off时：Uoff=Uout；toff=（1-D)T；代入公式后•Uin * DT=Uout * （1-D）T；•计算后得出：•Vout/Vin=1/(1-D)；因为D<1，所以输出电压比输入电压>1则该电路实现升压。
注意：在设计升压电路上，线路上涉及续流二极管极为重要，在升压过程中，VOUT逐渐变大，二极管防止输出电压倒灌至输入导致电路损坏。
降压电路框图降压电路原理和升压大致一样，也从输出和输入的角度分析降压原理。
根据伏秒积平衡：•Von * DT=Voff * (1-D)T•-当ON时电感电压VL=Vin-Vout，OFF时VL=Vout；•(Vin-Vout) * DT=Vout * (1-DT)•计算得出输出电压比输入电压=DT ，又D<1 则输入大于输出电压，因此处于降压。
buck降压电路的原理
buck降压电路的原理
Buck降压电路是一种常见的DC-DC转换器，用于将输入电压转换为较低的输出电压。
它由一个开关元件（通常是MOSFET或BJT）和一个电感组成。
工作原理如下：
1. 开关元件关闭状态：当开关元件关闭时，输入电源通过电感和输出负载形成一个回路。
电感储存能量，并将部分能量传递到负载。
2. 开关元件导通状态：当开关元件导通时，电感储存的能量被释放，电流开始流过负载。
同时，电流也开始在电感中增加。
3. 能量传输：在导通状态下，负载上的电流通过电感，通过输出端口提供给负载。
电感的存在使得电流通过负载的平均值小于输入电源的电流。
4. 控制：为了稳定输出电压，开关元件的导通时间和断开时间需要由控制电路控制。
一般情况下，通过调整导通时间的占空比，可以实现输出电压的调节。
总的来说，Buck降压电路通过周期性的开关行为，将高电压转换为低电压。
在导通状态下，电流流向负载，而在断开状态下，电感存储并释放能量。
这个过程通过控制电路来控制，以保持稳定的输出电压。
升降压电路工作原理
升降压电路工作原理一、引言升降压电路（Boost-Buck Converter）是一种用于调节输入电压的电路，可以将电源电压升高或降低到所需的输出电压。
它广泛应用于各种电子设备和系统中，例如手机充电器、电动车充电器等。
本文将详细介绍升降压电路的工作原理、组成部分以及其应用领域。
二、升降压电路的组成升降压电路一般由以下几个组成部分：1. 输入电源输入电源是指供给升降压电路的电源，可以是直流电源或交流电源，具体根据应用场景而定。
2. 输入滤波器输入滤波器用于去除输入电源中的高频噪声和杂散信号，确保电路正常工作。
3. 开关管开关管（Switch）是升降压电路的核心部分，它负责将输入电压转变为脉冲信号，通过控制开关管的通断实现升压或降压。
4. 磁性元件磁性元件包括变压器和电感器，用于存储能量和传递能量。
在升压模式下，磁性元件负责储存电能；在降压模式下，磁性元件负责释放储存的电能。
5. 输出滤波器输出滤波器用于去除输出电压中的高频噪声，确保输出电压的稳定性和纹波度。
6. 控制电路控制电路根据输出电压的变化情况，对开关管的通断进行调节，以保持输出电压的稳定性和精度。
三、升降压电路的工作原理升降压电路的工作原理可以分为升压模式和降压模式两种情况，具体如下：1. 升压模式在升压模式下，开关管周期性地开启和关闭，将输入电压转换为高频脉冲信号。
当开关管断开时，磁性元件中的电流会急剧减小，此时磁性元件会释放储存的能量，输出电压将增加；当开关管闭合时，磁性元件中的电流会急剧增加，此时磁性元件会储存能量，输出电压将减小。
通过控制开关管的通断，可以实现对输出电压的调节。
2. 降压模式在降压模式下，开关管周期性地开启和关闭，将输入电压转换为高频脉冲信号。
当开关管闭合时，磁性元件中的电流会急剧减小，此时磁性元件会释放储存的能量，输出电压将减小；当开关管断开时，磁性元件中的电流会急剧增加，此时磁性元件会储存能量，输出电压将增加。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(2)Boost 电路——升压斩波器，其输出平均电压 U0 大于输入电压 Ui，极性相同。
(3)Buck-Boost 电路——降压或升压斩波器，其 输出平均电压 U0 大于或小于输入电压 Ui， 极性相反，电感传输。
(4)Cuk 电路——降压或升压斩波器，其输出平均电 压 U0 大于或小于输入电压 Ui，极性相 反，电容传输。
首先贮存能量，然后以受控方式释放能量，以获得所需的输出电压。
我在网上查到了 BUCK 电路以下的一些驱动方式，现给大家分享一下！
一、 引言 图一所示的单管降压电源，拓扑很简单，但由于 MOSFET 的源极电位不固定，驱动不是很容易。 本文就斩波电源的不同驱动方式，分别就其电路的复杂性、驱动脉冲质量、价格成本以及工作 频率的适应性等方面进行了分析和比较。 二、各种驱动电路分析 1、 电平转换直接驱动
3、 变换 MOSFET 的位置，直接驱动
如图四所示，将 MOS 管移到供电电源的负端，就可用 IC 输出的信号直接驱动。优点是驱动成 本低，缺点一是输出地悬浮，抗干扰性差；二是不能直接引进反馈，需要再加光耦隔离传送。 4、 变压器直接隔离驱动
图 5 所示这种直接驱动方法的突出优点是成本最低，但由于变压器只能传递交流信号，因此输 出的正负脉冲幅值随占空比而变，只适用于占空比在 0.5 左右、而且变化不大的情况。同时由 于变压器的负载是 MOS 管的输入电容，驱动脉冲的前后沿一般不会很理想。 5、 有源变压器驱动
参数带入：
Ipmax≈22.3393939A Ipmax 取 22.34A
4.输出功率最大（Pmax），当 MOS 管导通时的电感电流 Ion 为： Ion＝（2*Pout-Ip*Vin*η）/(Vin*η) （6） 参数带入：
Ion≈15.53878788A 5.验正（3）（5）（6）式的正确性： 因电感的取值是在输出功率为最小值(Pmin 为 50W)时，MOS 管导通时的电感电 流等于输出电流（Pmin/Vout）。 参数带入（5）式： Ip＝8.13484848A Ip 取 8.13A 参数带入（6）式：
驱动
驱动
驱动
Байду номын сангаас不高，受限于
最高工作频率 比较高
高
光耦
比较高 高
高
最低工作频率 可以很低 可以很低 可以很低
不能很低 不能很低 不能很低
脉冲延时
小
较大
基本无延时 中等
很小
很小
驱动设计量 大
中等
小，但反馈设计量 小
加大
中等
小
装配工作量 大
中等
中等
小
中等
小
驱动部分成本 低
中等
低
最低
中等
中等
占空比变化范围大
大
Ion≈1.339697A
Pmin/Vout≈1.388889A
1.339697A≈1.388889A （3）（5）（6）式正确。因 don,L,Ip 等都是取的近似值所以结果也只能是近似 值。 6.将 Ipmax 带入(4)式：
N≈7.2395 N 取 7.5 圈 7.当 N 为 7.5 圈 L 为 12μH 时 PQ3230 的磁饱和电流 Is 为： Is＝（N*Bs*Ae）/L (7) 参数带入： Is＝36.225A 100℃时 PQ3230 的饱和磁密 Bs 为 0.36T。 8.气隙 lg 的计算： lg＝4πAe［(Np∧2)/(Lp*1000)-1/AL］ （8） 式中 Ae 为平方厘米，Lp 为微亨，AL 为 nH/N∧2 AL＝5140 参数带入： lg≈0.0909 厘米≈0.9mm 四．确定线径 1.极限状态下电感电流的最大有效值为： Imax-rms＝（Pmax*don）/(vin*η)+Pmax/Vout （9）
当主电路的供电电压不太高时，可插入图二所示的电平转换驱动电路。这种方法的优点是成本 较低，缺点一是当输入电压 Vin 较高时不易处理好；二是电平移动驱动部分需要电荷泵供电， 因此电路比较繁复。 2、 光电耦合器隔离驱动
这是一种常用的方法，如图三所示，优点是电路比较成熟，但光耦次级需要隔离电源，由于光 耦的速度不是很快，工作频率不能太高，并可能降低电源的瞬态响应速度。
参数带入： Imax-rms≈18.434343 Imax-rms 取 18A 2.线径取 300 圆密尔每安培 18*300＝5400 圆密尔＝3.483864mm∧2 采用线径为 0.2mm 的铜线 110 根 3.绕线管踋示意图
第 2/3 页
D 为充电占空比，既 MOSFET 导通时间。0<1。< p="">
开关性稳压电源的效率很高，但输出纹波电压较高，噪声较大，电压调整率等性能也较差， 特别是对模拟电路供电时，将产生较大的影响。
因开关电源工作效率高，一般可达到 80%以上，故在其输出电流的选择上，应准确测量或 计算用电设备的最大吸收电流，以使被选用的开关电源具有高的性能价格比，通常输出计算公 式为： Is=KIf 式中：Is—开关电源的额定输出电流; If—用电设备的最大吸收电流; K—裕量 系数，一般取 1.5～1.8;
Buck/Boost 变换器也有 CCM 和 DCM 两种工作方式，开关管 Q 也为 PWM 控制方式。 LDO 的特点： ① 非常低的输入输出电压差 ② 非常小的内部损耗 ③ 很小的温度漂移 ④ 很高的输出电压稳定度 ⑤ 很好的负载和线性调整率 ⑥ 很宽的工作温度范围 ⑦ 较宽的输入电压范围 ⑧ 外围电路非常简单，使用起来极为方便 DC/DC 变换是将固定的直流电压变换成可变的直流电压，也称为直流斩波。斩波器的工作 方式有两种，一是脉宽调制方式 Ts 不变，改变 ton(通用)，二是频率调制方式，ton 不变，改 变 Ts(易产生干扰)。其具体的电路由以下几类： (1)Buck 电路——降压斩波器，其输出平均电压 U0 小于输入电压 Ui，极性相同。
DC-DC 分为 BUCK、BUOOST、BUCK-BOOST 三类 DC-DC。其中 BUCK 型 DC-DC 只能降压，降压公 式：Vo=Vi*D
BOOST 型 DC-DC 只能升压，升压公式：Vo= Vi/(1-D)
BUCK-BOOST 型 DC-DC，即可升压也可降压，公式：Vo=(-Vi)* D/(1-D)
用变压器传送信号，次级另加隔离电源和放大电路，如图 6 所示。因为变压器只传送信号，因 此响应比较快，工作频率可以很高，次级有源，可以输出比较陡峭的脉冲信号。缺点是要有一 路隔离的电源供给。
6、 采用新型隔离驱动组件直接驱动
图 7 示出的是采用 KD103(原 CMB3)型驱动模块的斩波电路，该驱动组件是北京落木源公司开
求的变压器体积比较大，同时成本稍高些，但考虑到简化了设计、并降低了装配成本，总成本
可能还要低些。
三、结语
下表总结了上面的分析，可以看出，在大多数情况下，采用 KD103(原 CMB3)专用斩波隔离驱
动器是较佳的选择。
电平移位
变压器直接 有源变压器 TX-KD 模块
光耦隔离驱动 MOS 管移位驱动
驱动
Boost 变换器：也称升压式变换器，是一种输出电压高于输入电压的单管不隔离直流变换 器。
开关管 Q 也为 PWM 控制方式，但最大占空比 Dy 必须限制，不允许在 Dy=1 的状态下工作。 电感 Lf 在输入侧，称为升压电感。Boost 变换器也有 CCM 和 DCM 两种工作方式
Buck/Boost 变换器：也称升降压式变换器，是一种输出电压既可低于也可高于输入电压的 单管不隔离直流变换器，但其输出电压的极性与输入电压相反。Buck/Boost 变换器可看做是 Buck 变换器和 Boost 变换器串联而成，合并了开关管。
电容式开关电源
它们能使输入电压升高或降低，也可以用于产生负电压。其内部的 FET 开关阵列以一定方 式控制快速电容器的充电和放电，从而使输入电压以一定因数(0.5,2 或 3)倍增或降低，从而得 到所需要的输出电压。这种特别的调制过程可以保证高达 80%的效率，而且只需外接陶瓷电容。 由于电路是开关工作的，电荷泵结构也会产生一定的输出纹波和 EMI(电磁干扰)
发出的单管隔离驱动器。该款驱动器使用变压器隔离，采用分时技术，在输入信号的上升和下
降沿传递 PWM 的信号，在平顶阶段传递能量，因而能够输出陡峭的驱动脉冲。这种驱动方法
的优点是使用方便（在 MOSFET 功率不大时，只要如图 7 连接就可以了），驱动脉冲质量好，
工作频率高，体积较小，输入电压最高可达 1000V，价格也比较便宜。缺点是工作频率低时要

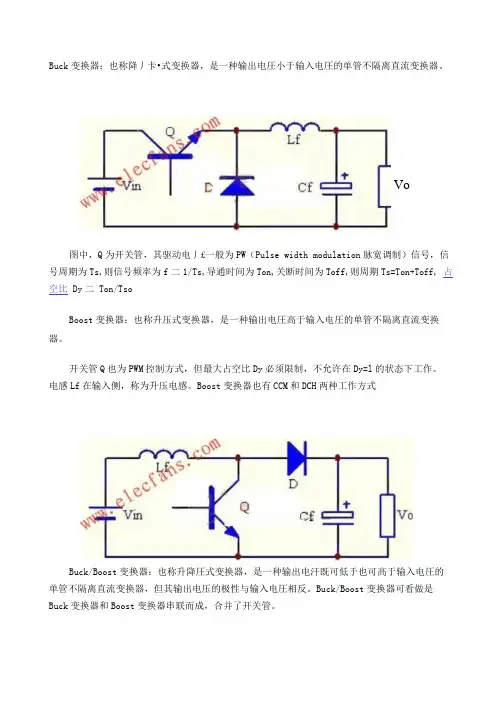

Buck 变换器：也称降压式变换器，是一种输出电压小于输入电压的单管不隔离直流变换器。
图中，Q 为开关管，其驱动电压一般为 PWM(Pulse width modulation 脉宽调制)信号，信 号周期为 Ts，则信号频率为 f=1/Ts，导通时间为 Ton，关断时间为 Toff，则周期 Ts=Ton+Toff， 占空比 Dy= Ton/Ts。
大
小
比较大 大
高压工作
较高不易 高
不宜较高
高
高
高
BOOST 电路参数计算公式 己知参数： 输入电压： 12V Vin 占空比： don 输出电压： 36V Vout 输出额定功 率： 150W Pmon 输出最大功率： 200W Pmax 输出最小功率： 50W Pmin 升 压二极管压降：1V Vd 工作频率： 100KHZ f 设效率为： 88％ η 一.占空比 稳定工作时，第个开关周期导通期间电感电流的增加等于关断期间电感 电流的减小。 即： （Vi*don）/(f*L)＝［(Vout+Vd-Vi)*(1-don)］/(f*L) （1） 整理得： Don＝(Vout+Vd-Vi)/(Vout+Vd) （2） 参数带入： don≈0.6756756757 don 取 0.68 二.电感量的计算 设每个开关周期内电感初始电流等于输出电流时的对应电感量。 电感量 L： L＝(Vin∧2*don*Vout*η)/［2*f*Pout(Vout-Vin*η)］ （3） 式中 L 为H 当输出功率 Pout 为 50W 时 参数带入： L≈12.1938μH L 取 12μH 三.确定磁芯、匝数和气隙 1.采用磁芯 PQ3230，其 Ae＝161mm2 ，取 Bmax=0.23T， 2.匝数 N： N＝（L*Ipmax）/（Bmax*Ae） (4) 2 式中 L 为μH ，Ae 为 mm，Bmax 为 T，Ipmax 为输出最大功率时的峰 值电流 A 3.当输出(Pout)为最大值(Pmax)时峰值电流（Ipmax）为： Ipmax＝(2*Pout*L*f+Vin∧2*don*η)/(2*Vin*f*L*η) (5) 式中 L 为 H
