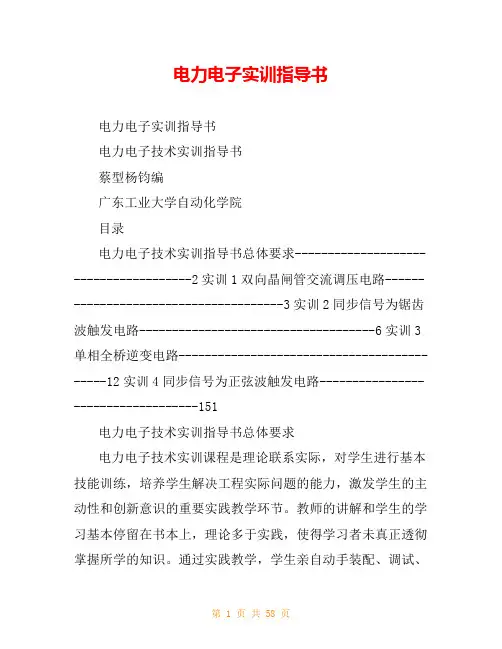

电力电子实训指导书电力电子实训指导书电力电子技术实训指导书蔡型杨钧编广东工业大学自动化学院目录电力电子技术实训指导书总体要求--------------------------------------2实训1双向晶闸管交流调压电路--------------------------------------3实训2同步信号为锯齿波触发电路------------------------------------6实训3单相全桥逆变电路-------------------------------------------12实训4同步信号为正弦波触发电路-----------------------------------151电力电子技术实训指导书总体要求电力电子技术实训课程是理论联系实际,对学生进行基本技能训练,培养学生解决工程实际问题的能力,激发学生的主动性和创新意识的重要实践教学环节。

教师的讲解和学生的学习基本停留在书本上,理论多于实践,使得学习者未真正透彻掌握所学的知识。

通过实践教学,学生亲自动手装配、调试、动手实践,更易掌握电力电子技术的理论,掌握的知识、技术也更适合于实际应用。

电力电子技术的飞速发展和光辉前景必将给我们提供巨大的用武之地和广阔的历史舞台。

一.适用专业自动化、电气工程及其自动化、电子技术、应用电子技术、电力系统及其自动化等(本科、专科)。

根据不同层次的专业和按排的学时数。

实训的内容、要求可以有所不同。

鼓励和支持学生多做实用、创新和具有挑战性的实训项目。

二、基本要求1.综合运用电力电子技术课程中所学到的理论知识去独立完成一个实训课题。

2.通过查阅手册和文献资料,培养学生独立分析问题和解决实际问题的能力。

3.进一步熟悉电力电子器件的类型和特性,并掌握合理选用的原则。

4.学会电力电子电路的安装与调试技能。

5.进一步熟悉电子仪器的正确使用方法。

6.学会撰写实训总结报告。

7.培养严肃认真的工作作风和严谨的科学态度。

电力电子技术实验指导书(修改)

电力电子技术实验指导书(修改)

《电力电子技术》实验指导书实验要求1.课前预习,复习相关理论知识。

2.注意安全,不乱触摸裸露的线路或器件。

3.装卸挂件时注意轻拿轻放。

4.每个小组做好分工,各司其职。

5.实验过程中,确保电源关闭方可接插导线或者更改线路,接完线后仔细检查无误后方可开启电源。

6.真实准确的记录好数据或波形。

7.实验完成后,整理好导线,归还其他工具,清理实验台,保证实验台的整洁。

8.认真撰写并按时交实验报告。

实验一单结晶体管识别实验一、实验目的(1)熟悉单结晶体管触发电路的工作原理及各元件的作用。

(2)掌握单结晶体管触发电路的调试步骤和方法。

(3)验证晶闸管的导通条件。

二、实验所需挂件及附件三、实验内容(1)单结晶体管触发电路的调试。

(2)单结晶体管触发电路各点电压波形的观察。

四、实验方法(1) 观测单结晶体管触发电路:将DZ01电源控制屏左侧的自藕调压器,将输出的线电压调到220V左右,然后用两根导线将220V交流电压接到DJK03的“外接220V”端,按下“启动”按钮,打开DJK03电源开关,这时挂件中所有的触发电路都开始工作,用双踪示波器观察单结晶体管触发电路(图1-3),经半波整流后“1”点的波形,经稳压管削波得到“2”点的波形,调节移相电位器RP1,观察“4”点锯齿波的周期变化及“5”点的触发脉冲波形;最后观测输出的“G、K”触发电压波形,其能否在30°~170°范围内移相。

图1-1 单结晶体管触发电路原理图(2) 记录单结晶体管触发电路各点波形:当α=30o时,单结晶体管触发电路的各观测点波形描绘如下,得到结论,与教科书中的各波形一致。

(3)晶闸管导通条件的测试:在不加门极触发电压,加正向阳极电压(交流15V)的情况下,观察晶闸管是否导通;在加阳极反向电压(交流15V),加正向门极触发电压(由单结晶体管触发电路提供)的情况下,观察晶闸管是否导通;加正向门极触发电压,加正向阳极电压(交流15V)的情况下,观察晶闸管是否导通,并将结果记录到下表。

(整理)电力电子技术实验指导书

(整理)电力电子技术实验指导书

电力电子技术实验指导书中国矿业大学信电学院2009年4月学生实验守则一、学生进入实验室必须服从管理,遵守实验室的规章制度。

保持实验室的安静和整洁,爱护实验室的一切设施,不做与实验无关的事情。

二、实验课前要按照教师要求认真预习实验指导书,复习教材中于实验有关的内容,熟悉与本次实验相关的在理论知识,同时写出实验预习报告,并经教师批阅后方可进行实验。

三、实验课上要遵守操作规程,线路连接好后,先自行检查,后须经指导教师检查后,才可接通电源进行实验。

如果需更改线路,也要经过教师检查后才能接通电源继续实验。

四、学生实验前对实验所用仪器设备要了解其操作规程和使用方法,实验过程中按照要求记录实验数据。

实验中有仪器损坏情况,应立即报告指导教师检查处理。

凡因不预习或不按照使用方法误操作而造成设备损坏后,除书面检查外,还要按照规定进行赔偿。

五、注意实验安全,不要带电连接、更改或拆除线路。

实验中遇到事故应立即关断电源并报告教师处理。

六、实验完成后,实验数据必须经教师签阅后,方可拆除实验线路。

并将仪器、设备、凳子等按照规定放好,经教师同意后方可离开实验室。

七、实验室仪器设备不能擅自搬动、调换,更不能擅自带出实验室。

八、因故缺课的同学可以向实验室申请一次补做机会。

无故缺课、无故迟到十五分钟以上或者早退的不予补做,该实验无成绩。

实验一 整流电路仿真实验1、 单相半波可控整流电路(输出端有续流二极管)要求电源电压t u ωsin 1002=,频率50Hz ,控制角︒=30α,负载为阻感负载,Ω=3.0R 。

试通过仿真分析0=L H ,5.0=L mH ,1.0=L H 对电路输出的影响 附:该电路仿真所用模块:电源模块AC Voltage Source1:位于SimPowerSystems/Electrical Sources中;器件模块g m akr:位于SimPowerSystems/PowerElectronics 中,器件参数设置如图1所示:图1脉冲发生器Generator:位于Simulink/Sources 中;阻感负载:位于SimPowerSystems/Elements 中,其中电容参数设置为:inf ;电压/电流测量模块:v +-V o l e M e a i +-C u r t M e:位于SimPowerSystems/Measurements 中;示波器:位于Simulink/Sinks 中。

(整理)电力电子实验指导书完全版

(整理)电力电子实验指导书完全版

电力电子技术实验指导书目录实验一单相半波可控整流电路实验 (1)实验二三相桥式全控整流电路实验 (4)实验三单相交流调压电路实验 (7)实验四三相交流调压电路实验 (9)实验装置及控制组件介绍 (11)实验一单相半波可控整流电路实验一、实验目的1.熟悉单结晶体管触发电路的工作原理及各元件的作用;2.对单相半波可控整流电路在电阻负载及电阻电感负载时的工作做全面分析;3.了解续流二极管的作用;二、实验线路及原理熟悉单结晶体管触发电路的工作原理及线路图,了解各点波形形状。

将单结晶体管触发电路的输出端“G”和“K”端接至晶闸管的门极和阴极,即构成如图1-1所示的实验线路。

图1-1 单结晶体管触发的单相半波可控整流电路三、实验内容1.单结晶体管触发电路的调试;2.单结晶体管触发电路各点电压波形的观察;=f(α)特性的测定;3.单相半波整流电路带电阻性负载时Ud/U24.单相半波整流电路带电阻电感性负载时续流二极管作用的观察;四、实验设备1.电力电子实验台2.RTDL09实验箱3.RTDL08实验箱4.RTDL11实验箱5.RTDJ37实验箱6.示波器;7.万用表;五、预习要求1.了解单结晶体管触发电路的工作原理,熟悉RTDL09实验箱;2.复习单相半波可控整流电路的有关内容,掌握在接纯阻性负载和阻感性负载时,电路各部分的电压和电流波形;3.掌握单相半波可控整流电路接不同负载时Ud、Id的计算方法。

六、思考题1.单相桥式半波可控整流电路接阻感性负载时会出现什么现象?如何解决?七、实验方法1.单相半波可控整流电路接纯阻性负载调试触发电路正常后,合上电源,用示波器观察负载电压Ud、晶闸管VT两端电压波形U VT,调节电位器RP1,观察α=30o、60o、90o、120o、150o、180o时的Ud、U VT,记录于下表1-1中。

波形,并测定直流输出电压Ud和电源电压U22.单结晶体管触发电路的调试RTDL09的电源由电源电压提供(下同),打开实验箱电源开关,按图1-1电路图接线,负载为RTDJ37实验箱,选择最大的电阻值,调节移相可变电位器RP1,用示波器观察单结晶体管触发电路的输出电压波形(即用于单相半波可控整流的触发脉冲)。

电力电子实验指导书

电力电子实验指导书

《电力电子技术》实验指导书南阳师范学院物理与电子工程学院编订人:刘红钊实验一GTR、GTO、MOSFET、IGBT的特性与驱动电路研究一.实验目的1.熟悉GTR、GTO、MOSFET、IGBT的开关特性。

2.掌握GTR、GTO、MOSFET、IGBT缓冲电路的工作原理与参数设计要求。

3.掌握GTR、GTO、MOSFET、IGBT对驱动电路的要求。

4.熟悉GTR、GTO、MOSFET、IGBT主要参数的测量方法。

二.实验内容1.GTR的特性与驱动电路研究。

2.GTO的特性与驱动电路研究。

3.MOSFET的特性与驱动电路研究。

4.IGBT的特性与驱动电路研究。

三.实验设备和仪器1.NMCL-07C电力电子实验箱2.双踪示波器3.万用表(自备)4.教学实验台主控制屏四.实验方法1、GTR的特性与驱动电路研究(1)不同负载时GTR的开关特性测试(a)电阻负载时的开关特性测试GTR:将开关S2拨到+15V,PWM波形发生器的“21”与面板上的“20”相连,“24与“10”、“12”与“13”和“15”、“17”与GTR的“B”端、14”和GTR的“E”端、“18”与主回路的“3”相连、GTR“C”端与主回路的“1”相连。

E用示波器分别观察,基极驱动信号I B(“15”与“18”之间) 的波形及集电极电流I E(“14”与“18”之间) 的波形,记录开通时间ton,关断时间toff。

ton= us,toff= us(b)电阻、电感性负载时的开关特性测试除了将主回器部分由电阻负载改为电阻、电感性负载以外(即将GTR的C端与“1”断开,而与“2”相连),其余接线与测试方法同上。

ton= us,toff= us(2不同基极电流时的开关特性测试(a)断开“13”与“15”的连接,将基极回路的“12”与“15”相连,其余接线同上,测量并记录基极驱动信号I B(“15”与“18”之间)及集电极电流I E(“14”与“18”之间)波形,记录开通时间ton,关断时间toff。

电力电子实验指导书完全

电力电子实验指导书完全

电力电子技术实验指导书目录实验一单相半波可控整流电路实验 (1)实验二三相桥式全控整流电路实验 (4)实验三单相交流调压电路实验 (7)实验四三相交流调压电路实验 (9)实验装置及控制组件介绍 (11)实验一单相半波可控整流电路实验一、实验目的1.熟悉单结晶体管触发电路的工作原理及各元件的作用;2.对单相半波可控整流电路在电阻负载及电阻电感负载时的工作做全面分析;3.了解续流二极管的作用;二、实验线路及原理熟悉单结晶体管触发电路的工作原理及线路图,了解各点波形形状。

将单结晶体管触发电路的输出端“G”和“K”端接至晶闸管的门极和阴极,即构成如图1-1所示的实验线路。

图1-1 单结晶体管触发的单相半波可控整流电路三、实验内容1.单结晶体管触发电路的调试;2.单结晶体管触发电路各点电压波形的观察;=f(α)特性的测定;3.单相半波整流电路带电阻性负载时Ud/U24.单相半波整流电路带电阻电感性负载时续流二极管作用的观察;四、实验设备1.电力电子实验台2.RTDL09实验箱3.RTDL08实验箱4.RTDL11实验箱5.RTDJ37实验箱6.示波器;7.万用表;五、预习要求1.了解单结晶体管触发电路的工作原理,熟悉RTDL09实验箱;2.复习单相半波可控整流电路的有关内容,掌握在接纯阻性负载和阻感性负载时,电路各部分的电压和电流波形;3.掌握单相半波可控整流电路接不同负载时Ud、Id的计算方法。

六、思考题1.单相桥式半波可控整流电路接阻感性负载时会出现什么现象?如何解决?七、实验方法1.单相半波可控整流电路接纯阻性负载调试触发电路正常后,合上电源,用示波器观察负载电压Ud、晶闸管VT两端电压波形UVT ,调节电位器RP1,观察α=30o、60o、90o、120o、150o、180o时的Ud、UVT波形,并测定直流输出电压Ud和电源电压U2,记录于下表1-1中。

2.单结晶体管触发电路的调试RTDL09的电源由电源电压提供(下同),打开实验箱电源开关,按图1-1电路图接线,负载为RTDJ37实验箱,选择最大的电阻值,调节移相可变电位器RP1,用示波器观察单结晶体管触发电路的输出电压波形(即用于单相半波可控整流的触发脉冲)。

电力电子技术课程实验指导书

电力电子技术课程实验指导书

《电力电子技术》课程实验指导书一、课程的目的、任务本课程是电子科学、测控技术专业学生在学习电力电子技术课程中的一门实践性技术基础课程,其目的在于通过实验使学生能更好地理解和掌握电力电子基本理论,培养学生理论联系实际的学风和科学态度,提高学生的电工实验技能和分析处理实际问题的能力。

为后续课程的学习打下基础。

二、课程的教学内容与要求包括三个子实验:1、单相交流调压电路实验通过该实验加深理解单相交流调压电路的工作原理和单相交流调压电路带电感性负载对脉冲及移相范围的要求。

2、功率场效应晶体管(MOSFET)特性与驱动电路研究掌握MOSFET对驱动电路的要求并且熟悉MOSFET主要参数的测量方法。

3、绝缘栅双极型晶体管(IGBT)特性与驱动电路研究掌握混合集成驱动电路EXB840的工作原理与调试方法。

三、各实验具体要求见P2四、实验流程介绍学生用户登陆进入实验系统的用户名为:D+学号(D205003200XX),密码:netlab五、实验报告请各指导老师登陆该实验系统了解具体实验方法,并指导学生完成实验。

学生结束实验后应完成相应的实验报告并交给指导老师。

其中实验报告的主要内容包括:实验目的,实验内容,实验结果和实验心得等。

实验一单相交流调压电路实验一.实验目的:1.加深理解单相交流调压电路的工作原理;2.加深理解单相交流调压电路带电感性负载对脉冲及移相范围的要求。

二.实验内容:1.单相调压电路带电阻性负载实验;2.单相交流调压电路带电阻电感性负载实验。

三.实验步骤:在客户端实验界面中的实验列表框中选择“电力电子实验”下的“单相交流调压实验”子实验,出现“单相交流调压实验”的实验界面。

点击工具栏的开始实验按钮,开始“单相交流调压实验”。

点击图中电阻和电感边上的红点选择电阻和电感,进行电路连接。

然后在“晶闸管脉冲触发角度”框中输入“0—360”之间的任意角度,然后点击“开始”按钮,开始实验。

右边界面将出现三路波形,其中蓝色为电源电压波形,黄色为负载电压波形,红色为负载电流波形。

电力电子实验指导书

电力电子实验指导书

电力电子技术实验指导书目录电力电子实验平台说明 (2)实验一三相半波可控整流电路实验 (5)实验二三相桥式可控整流电路实验 (11)实验三降压式(Buck)直直变换器实验 (15)实验四升压式(Boost)直直变换器实验 (20)实验五单端反激式直直变换器实验 (24)实验六单端正激式直直变换器实验 (29)实验七半桥直直变换器实验 (34)电力电子实验平台说明一.实验台总体结构电力电子技术教学实验台总体外观结构如下图所示。

整个实验台由仪表屏、电源 控制屏、实验挂箱区、下组件区、实验桌等组成。

图 1 电力电子技术实验平台仪表屏:配置指针式和数字式仪表,提供实验时需要的仪表。

电源控制屏:控制整个实验台的电源,通过隔离变压器输出三相交流电源。

实验桌:内可放置各种组件。

实验挂箱区:放置实验时所需的功能组件。

下组件区:放置直流电源以及变压器、可调电阻、电抗器等。

二、供电电源1.整机容量: 1.5kVA 2、工作电源:三相/380V/50Hz/3A三、主要部件说明图 2 电源控制屏闭合断路器,“断开”按钮上的红色指示灯亮,此时实验平台控制屏左右两边单相电源插座都会带电,都有220V 电源输出,平台内部的航空插座也已带电。

按下绿色的“闭合”按钮开关,三相电源会通过断路器、主接触器、隔离变压器、过流保护后输出,U 、V 、W 接线柱有强电输出。

实验完毕后,按下红色“断开”按钮,即可断开U 、V 、W 接线柱的电压输出。

三相电源带有熔断器形成过流保护,当发生短路或者输出电流超过3A 时,熔断器熔断,避免烧毁变压器。

当有电压输出时,对应的发光二极管发亮,如无电压输出,可检查是否由于电流太大而烧毁熔断器。

四、上电操作步骤1、闭合漏电断路器,红色断开指示灯会亮,控制屏上所有单相电源有交流220V 电压,控制交直流仪表的电源、所有挂件电源均得电。

2、按下绿色“闭合”按钮,可听到继电器吸合声,红色“断开”按钮指示灯会熄灭,断路器,作为整个实验台的总电源开关“闭合”按钮指示灯亮,三相交流电源有输出。

电力电子实验指导书

电力电子实验指导书

电力电子实验指导书1.确保人身安全。

注意通电前人体幸免和电路相关裸线接触。

不得在实验室内开玩笑,以免发生意外。

严禁穿拖鞋进入实验室。

2.确保设备安全。

详细阅读设备的使用说明,方可上机操作设备。

一样情形下,不随意调整设备运行参数,以免给设备带来损坏。

3.确保接线安全。

(1)弱电的线不能插在强点线的插孔上;(2)线不够长时,不能相接,以确保人身和设备安全。

4.实验指导:同学们在实验过程中遇到问题时,第一要通过查阅相关资料。

假如问题仍无法解决,能够找本班同学交流探讨。

若问题依旧存在,再找相关的指导老师。

5.工位“三包”:实验过程中最好将示波器摆放到实验桌的顶部以方便使用并保持实验工位邻近的整洁。

各工位的同学离开实验室前(或实验终止后),必须整理好工位。

具体包括:切断各自工位设备的电源,整理导线、摆放桌椅,处理垃圾等等。

6.实验班级注意事项:1)每次实验前各班必须指定一个同学作为当日的值日生,该同学协助实验室老师组织和治理好本次实验,值日生必须提早联系相关实验室老师以便师生都做好相应的预备。

2)值日生必须在该次实验完毕后在相应的实验项目治理卡上签名确认。

3)值日生必须督导全体同学做好工位三包。

4)值日生离开实验室的时候之前应切断总电源(含动力电源和照明电源以及风扇、空调等),并将实验室门反锁。

5)值日生必须最后走。

电子信息与电气工程系电力电子技术实验室一.NMCL —31A 挂箱N MCL —31A 由G (给定),零速封锁器(速度变换器(FBS ),等部份组成。

1. G (给定):原理图如图1-1。

(1)0V 突跳到正电压,正电压突跳到0V ; (2)0V 突跳到负电压,负电压突跳到0V ; (3)正电压突跳到负电压,负电压突跳到正电压。

正负电压可分别由RP1、RP2两多圈电位器调剂大小(调剂范畴为0-±13V 左右)。

数值由面板右边的数显窗读出。

只要依次扳动S1、S2的不同位置即能达到上述要求。

电力电子技术实验指导书 (2)

电力电子技术实验指导书 (2)

电力电子实验指导书俞佳目录电力电子实验指导书 (1)实验注意事项: (4)实验一功率场效应晶体管(MOSFET)参数测定和锯齿波触发电路的研究 (5)一.实验目的 (5)二.实验内容 (5)三.实验设备和仪器 (5)四、实验线路 (5)五.实验方法 (5)六.实验报告 (7)实验二功率场效应晶体管(MOSFET)驱动电路的研究 (7)一.实验目的: (7)二.实验内容 (7)三.实验设备和仪器 (7)四、实验线路及步骤 (8)五.实验报告 (9)六.思考题 (9)实验三单相桥式全控整流电路和三相桥式半控整流电路实验 (9)一.实验目的 (9)二.实验线路及原理 (10)三.实验内容 (12)四.实验设备及仪器 (12)五.注意事项 (12)六.实验方法 (12)实验四三相桥式全控整流及有源逆变电路实验 (13)一.实验目的 (13)二.实验内容 (13)三.实验线路及原理 (13)四.实验设备及仪器 (13)五.实验方法 (13)实验五直流斩波电路(设计性)的性能研究 (16)一.实验目的 (16)二.实验内容 (16)三.实验设备及仪器 (16)四.实验方法 (16)实验六单相交流调压电路实验(改) (17)一.实验目的 (17)二.实验内容 (17)三.实验线路及原理 (17)四.实验设备及仪器 (18)五.注意事项 (18)六.实验方法 (19)七.实验报告 (19)实验七采用自关断器件的单相交流调压电路研究 (20)一.实验目的 (20)二.实验内容 (20)三.实验系统组成及工作原理 (20)四.实验设备和仪器 (21)五.实验方法 (21)六.思考题 (22)实验注意事项:1. G(给定):原理图如图0-1。

它的作用是得到下列几个阶跃的给定信号:(1)0V突跳到正电压,正电压突跳到0V;(2)0V突跳到负电压,负电压突跳到0V;(3)正电压突跳到负电压,负电压突跳到正电压。

正负电压可分别由RP1、RP2两多圈电位器调节大小(调节范围为0 13V左右)。
