乳化沥青破乳速度试验方法
乳化沥青实验的各项指标

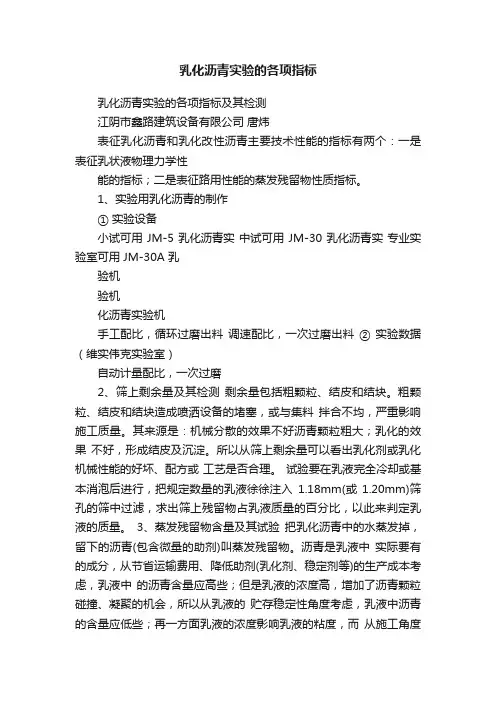

乳化沥青实验的各项指标乳化沥青实验的各项指标及其检测江阴市鑫路建筑设备有限公司唐炜表征乳化沥青和乳化改性沥青主要技术性能的指标有两个：一是表征乳状液物理力学性能的指标；二是表征路用性能的蒸发残留物性质指标。
1、实验用乳化沥青的制作① 实验设备小试可用 JM-5 乳化沥青实中试可用 JM-30 乳化沥青实专业实验室可用 JM-30A 乳验机验机化沥青实验机手工配比，循环过磨出料调速配比，一次过磨出料② 实验数据（维实伟克实验室）自动计量配比，一次过磨2、筛上剩余量及其检测剩余量包括粗颗粒、结皮和结块。
粗颗粒、结皮和结块造成喷洒设备的堵塞，或与集料拌合不均，严重影响施工质量。
其来源是：机械分散的效果不好沥青颗粒粗大；乳化的效果不好，形成结皮及沉淀。
所以从筛上剩余量可以看出乳化剂或乳化机械性能的好坏、配方或工艺是否合理。
试验要在乳液完全冷却或基本消泡后进行，把规定数量的乳液徐徐注入1.18mm(或1.20mm)筛孔的筛中过滤，求出筛上残留物占乳液质量的百分比，以此来判定乳液的质量。
3、蒸发残留物含量及其试验把乳化沥青中的水蒸发掉，留下的沥青(包含微量的助剂)叫蒸发残留物。
沥青是乳液中实际要有的成分，从节省运输费用、降低助剂(乳化剂、稳定剂等)的生产成本考虑，乳液中的沥青含量应高些；但是乳液的浓度高，增加了沥青颗粒碰撞、凝聚的机会，所以从乳液的贮存稳定性角度考虑，乳液中沥青的含量应低些；再一方面乳液的浓度影响乳液的粘度，而从施工角度考虑，特定场合应用的乳液，粘度必须保持在一定范围内，粘度过大会影响渗透性，年度过低会使乳液流失，因此乳液中的沥青含量不能太高，也不能太低，必须保持在规定范围内。
一般的乳液蒸发残留物在 50%～62%之间，根据具体使用场合，参见有关的乳化沥青和改性乳化沥青技术标准。
将一定量的乳液加热脱水后，残留物占乳液的百分比即蒸发残留物含量。
4、粘度及其试验不同的施工方法、施工季节和路面结构，对沥青乳液粘度的要求不同，透层油要求粘度低些，否则渗不下去，贯入式路面工程中要求粘度大些，否则一下子流下去了，上面的砂石料没有足够的沥青裹覆层；高温下粘度太低容易快裂。
乳化沥青破乳速度试验检测方案

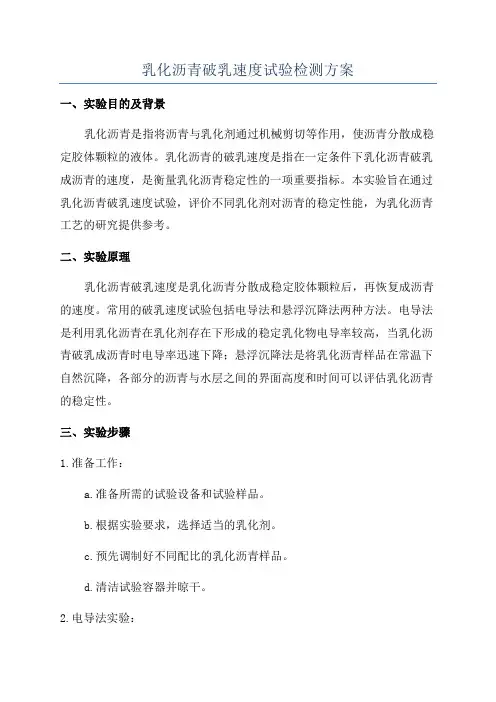

乳化沥青破乳速度试验检测方案一、实验目的及背景乳化沥青是指将沥青与乳化剂通过机械剪切等作用，使沥青分散成稳定胶体颗粒的液体。
乳化沥青的破乳速度是指在一定条件下乳化沥青破乳成沥青的速度，是衡量乳化沥青稳定性的一项重要指标。
本实验旨在通过乳化沥青破乳速度试验，评价不同乳化剂对沥青的稳定性能，为乳化沥青工艺的研究提供参考。
二、实验原理乳化沥青破乳速度是乳化沥青分散成稳定胶体颗粒后，再恢复成沥青的速度。
常用的破乳速度试验包括电导法和悬浮沉降法两种方法。
电导法是利用乳化沥青在乳化剂存在下形成的稳定乳化物电导率较高，当乳化沥青破乳成沥青时电导率迅速下降；悬浮沉降法是将乳化沥青样品在常温下自然沉降，各部分的沥青与水层之间的界面高度和时间可以评估乳化沥青的稳定性。
三、实验步骤1.准备工作：a.准备所需的试验设备和试验样品。
b.根据实验要求，选择适当的乳化剂。
c.预先调制好不同配比的乳化沥青样品。
d.清洁试验容器并晾干。
2.电导法实验：a.将试验容器放在恒温槽中，恒温槽温度设定为指定的温度。
b.将乳化沥青样品倒入试验容器中，尽量保证试验容器内无气泡。
c.连接电导仪，调零并记录初始电导率。
d.观察电导率的变化，当电导率下降到设定的阈值时，记录时间t1e.继续观察电导率的变化，当电导率下降到设定的较低阈值时，记录时间t2f.计算乳化沥青的破乳速度，速度=1/(t2-t1)。
3.悬浮沉降法实验：a.将试验容器放置水平，以免沥青样品之间相互干扰。
b.将调制好的乳化沥青样品慢慢倒入试验容器中，并且注意不要产生气泡。
c.观察沥青与水层之间的界面高度随时间的变化，并记录变化曲线。
d.根据沥青与水层之间的界面高度变化，计算乳化沥青破乳速度。
四、实验结果与分析根据实验步骤中所记录的数据和曲线分析，可以得到不同乳化剂对乳化沥青破乳速度的影响。
通过比较不同试验样品的破乳速度，可以评估乳化沥青的稳定性能，找出合适的乳化剂。
五、实验注意事项1.实验前准备工作要充分，确保样品和仪器的清洁。
影响乳化沥青混合料破乳因素的分析

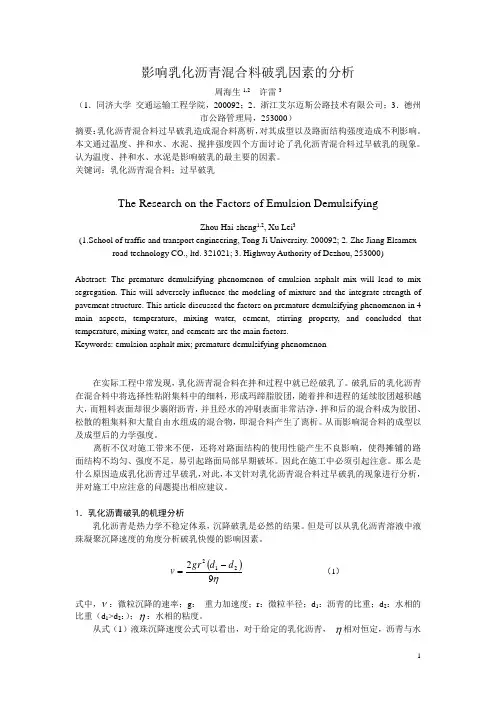

影响乳化沥青混合料破乳因素的分析周海生1,2 许雷3（1．同济大学 交通运输工程学院，200092；2．浙江艾尔迈斯公路技术有限公司；3．德州市公路管理局，253000）摘要：乳化沥青混合料过早破乳造成混合料离析，对其成型以及路面结构强度造成不利影响。
本文通过温度、拌和水、水泥、搅拌强度四个方面讨论了乳化沥青混合料过早破乳的现象。
认为温度、拌和水、水泥是影响破乳的最主要的因素。
关键词：乳化沥青混合料；过早破乳The Research on the Factors of Emulsion DemulsifyingZhou Hai-sheng 1,2, Xu Lei 3(1.School of traffic and transport engineering, Tong Ji University. 200092; 2. Zhe Jiang Elsamexroad technology CO., ltd. 321021; 3. Highway Authority of Dezhou, 253000)Abstract: The premature demulsifying phenomenon of emulsion asphalt mix will lead to mix segregation. This will adversely influence the modeling of mixture and the integrate strength of pavement structure. This article discussed the factors on premature demulsifying phenomenon in 4 main aspects, temperature, mixing water, cement, stirring property, and concluded that temperature, mixing water, and cements are the main factors.Keywords: emulsion asphalt mix; premature demulsifying phenomenon在实际工程中常发现，乳化沥青混合料在拌和过程中就已经破乳了。
乳化沥青水泥砂浆试验技术
●乳化沥青的清洁度是非常重要的，不清洁的乳化沥青影响施工质量。 空气进入乳化沥青内，乳化沥青将破乳。如果乳化沥青残留在泵体内， 不及时清洗将会堵塞泵。管路中残留的乳化液，不及时清洗也将造成管 路堵塞。乳化沥青的性能越好，要求清洗的越彻底。在储存之前 ，应 对储存设备进行彻底清洗。清洗过程步骤为： 1、用高压水对管路进行冲刷； 2、用煤油进行清洗，不允许用柴油及其他溶液清洗，这些液体不能够 溶解沥青，与乳化液不相容，造成乳化沥青破乳，不便清洗； 3、最后用清水冲洗管路，切不可冲洗乳化沥青仓桶内部； 4、如果泵或管路已经被沥青堵塞，缓慢对其进行加热，然后进行清洗； 不能加热使用中的管路，因为这将使乳化沥青破乳 ； 5、用煤油浸泡输送泵的时间可达1h或更长； 6、在堵塞物被清除后，再次用水冲洗输送泵。
一、水泥乳化沥青砂 浆●水泥乳化沥青砂浆简称CA砂浆，是无砟轨道的关键部位，是板式
轨道中轨道板与混凝土道床之间的结构层材料，是一种新型有机无 机复合材料，是轨道结构必不可少的弹性减振关键材料之一，在我 国高铁建设中得到越来越多的应用，有广阔的发展前景，该材料在 无砟轨道结构中称为垫层，其主要功能如下： 1、填充作用； 2、支撑作用； 3、承力作用； 4、传力作用； 5、提供适当弹韧性
1、原材料选择、检验确定 核查供应商提供的原材料的质量证明书，乳化沥青的质量证明书中
应含采用的沥青或改性沥青的质量证明文件，干料质量证明书应含采 用的水泥、细骨料的相关质量证明文件。 1.1、干料的选择
干料的厂家应有一定的供应量、质量稳定可靠。选择干料时，应首 先对干料的级配进行检验。在干料级配检验合格的情况下，按要求对 干料的扩展度、膨胀率、抗压强度进行检验。其中干料膨胀率不是强 制性指标，当干料膨胀率不满足要求而水泥沥青砂浆膨胀率满足时， 可对干料膨胀率不作要求。
改性乳化沥青技术要求
改性乳化沥青技术要求
注：1、破乳速度与集料粘附性、拌和试验、所使用的石料品种有关。
工程上施工质量检验时应采用实际的石料试验。
仅进行产品质量评定时可不对这些指标提出要求。
2、当用于填补车辙时，BRC蒸发残留物的软化点提高至不低于55℃。
3、贮存稳定性根据施工实际情况选择试验天数，通常采用5d,乳液生产后能在第二天使用时也可选用1d。
个别情况下改性乳化
沥青5d的贮存稳定性难以满足要求，如果经搅拌后能够达到均匀一致并不影响正常使用，此时要求改性乳化沥青运至工地后存放在附有搅拌装臵的储存罐内，并不断进行搅拌，否则不准使用。
4、当改性乳化沥青或特种改性乳化沥青需要在低温冰冻条件下储存或使用时，尚需按T0656进行-5℃低温储存稳定性试验，要
求没有颗粒、不结块。
乳化沥青作业指导书
检测范围及项目一．见证取件乳化沥青1.1破乳时间1.2针入度1.3延度1.4软化点1.5筛上剩余量1.6与集料的黏附性1.7存储稳定性1.8 蒸发残留物含量乳化沥青1.1破乳时间1.1.1试验目的与试用范围：本方法适用于各种类型的乳化沥青的拌合稳定度试验，以鉴别乳液属于快裂（RS）、中裂（MS）、或慢裂（SS）的型号。
1.1.2 依据标准：《公路工程沥青及沥青混合料试验规程》JTG E20-2011(T 0658-1993)1.1.3 仪器设备：拌和锅、金属勺、天平、标准筛：方孔筛，4.75mm、2.36mm、0.6mm、0.3mm、0.075mm。
蒸馏水、其他：烧杯、量筒、秒表等。
1.1.4试验步骤：1．将工程实际使用的集料（石屑）过筛分级，并按拌和试验用矿料颗粒组成比例表的比例称料混合成两种标准级配矿料各200g。
拌和试验用矿料颗粒组成比例（%）2.将A组矿料200g在拌合锅中拌合均匀。
当为阳离子乳化沥青时，先注入5mL蒸馏水拌匀，再注入乳液20g；当为阴离子乳化沥青时，直接注入乳液20g。
用金属匙以60r/min的速度拌和30s，观察矿料与乳液拌和后的均匀情况。
3.将拌和锅中的B组矿料200g拌和均匀后注入30mL蒸馏水，拌匀后，注入50g乳液试样，再继续用金属匙以60r/min的速度拌合1min，观察拌合后混合料的均匀情况。
4.根据两组矿料与乳液试样拌合均匀情况按乳化沥青的破乳速度分级表确定试样的破乳速度。
乳化沥青的破乳速度分级2.报告试验结果报告拌和情况及破乳速度分级、代号。
1.2针入度1.2.1试验目的与试用范围：本方法适用于测定道路石油沥青、改性沥青针入度以及液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。
其标准试验条件为温度250C,荷重100g，贯入时间为5s，以0.1mm计。
针入度指数PI用以描述沥青的温度敏感性，宜在150C、250C、300C 等3个或3 个以上温度条件下测定针入度后按规定的方法计算得到，若300C时的针入度值过大，可采用50C代替。
乳化沥青破乳速度试验
T 0658-1993 乳化沥青破乳速度试验
1.目的与适用范围
本方法适用于各类型的乳化沥青的拌合稳定度试验，以鉴别乳液属于快裂、中裂、或慢裂的型号。
2 仪器与材料
拌和锅：容量约1000ml
金属勺
天平：感量不大于
标准筛：孔径为、、、、。
道路工程用粒径小于的石屑
蒸馏水
其它：烧杯、量筒、秒表等。
3方法与步骤
准备工作
将工程实际使用的石屑过筛分级，并按下表的比例称料混合成两种标准级配矿料各20 0g。
拌和试验用矿料颗粒组成比例（%）
将拌和锅洗净、干燥。
实验步骤
将A组矿料200g在拌和锅中拌和均匀，当为阳离子乳化沥青时，先注入5ml蒸馏水拌匀，再注入乳液20g。
当为阴离子乳化沥青时，直接注入乳液20g，用金属勺以60r/min的速度拌和30s，观察矿料与乳液拌和后的均匀情况。
将拌和锅中的B组矿料200g拌和均匀后注入30ml蒸馏水，拌匀后，注入50g乳液试样，再继续用金属勺以60r/min的速度拌和60s，观察矿料与乳液拌和后的均匀情况。
3．根据两组矿料与乳液试样拌和均匀情况按下表确定试样的破乳速度。
乳化沥青的破乳速度分级
4 报告
试验结果报告拌和情况及破乳速度分级、代号。
乳化沥青稠度试验规程
乳化沥青稠度试验规程
乳化沥青稠度试验是一种评价乳化沥青的稠度或流动性的试验方法，其规程通常包括以下内容：
1. 试验设备：包括乳化沥青稠度计、试验容器和搅拌器等。
2. 试验样品的准备：从现场取样或实验室提取乳化沥青样品，并将样品放置在恒温水浴中加热至一定温度。
3. 试验温度：根据实际使用条件和要求，规定试验温度。
4. 试验程序：
a. 将加热至一定温度的乳化沥青样品倒入试验容器中。
b. 启动乳化沥青稠度计，在规定的温度和速度下进行搅拌。
c. 在规定的时间内，观察和记录乳化沥青在搅拌过程中的变化，包括流动性、颜色、泡沫等。
d. 根据观察结果，判断乳化沥青的稠度等级。
5. 试验结果的评价：根据实验结果，对乳化沥青的稠度进行评价，并对结果进行记录和报告。
6. 试验注意事项：在进行乳化沥青稠度试验时，要注意以下事项：
a. 保持试验设备的干净和整洁，避免外界杂质的干扰。
b. 严格控制试验温度和搅拌速度，以保证试验的可靠性和重复性。
c. 搅拌时间和观察时间要根据试验标准进行规定和控制。
d. 记录和报告试验结果时，要准确和清楚地记录各项观察指标的数值。
以上是乳化沥青稠度试验的一般规程，具体试验方法和标准可根据不同地区和使用要求有所差异。
在进行试验前，需要参考相关标准或方法来选择合适的试验规程。
乳化沥青三大指标实验
乳化沥青三大指标实验测定乳化沥青三大指标实验之前，要先测定乳化沥青的固含量，即先将乳化沥青中水分蒸发干，测定剩余沥青的含量。
将蒸发完水分的乳化沥青用于测定其三大指标。
乳化沥青针入度实验一、实验目的测定沥青的针入度，以评价沥青的粘滞性，并确定沥青标号。
还可以进一步计算沥青的针人度指数，用以描述沥青的温度敏感性；计算当量软化点800（相当于沥青针人度为800时的温度），用以评价沥青的高温稳定性；计算当量脆点1.2（相当于沥青针人度为1.2时的温度），用以评价沥青的低温抗裂性能。
二、实验仪器1）针入度仪针和针连杆组合件总质量为±50g±0.05g，另附±砝码一只50g±0.05g，试验时总质量为100g±0.05g。
仪器设有放置平底玻璃保温皿的平台，并有调解水平的装置，针连杆应与平台相垂直。
2）标准针：由硬化回火的不锈钢制成，针及针杆总质量±2.5g±0.05g。
针应设有固定用装置盒，以免碰撞针尖。
3）盛样皿金属制，圆柱形平底。
小盛样皿的内径55mm，深35mm（适用于针入度小于200）；大盛样皿内径70mm，深45mm（适用于针入度200～350）。
对于针入度大于350的试样需使用特殊盛样皿，其深度不小于60mm，试样体积不小于125mL。
4）恒温水浴：容量不小于10L，控温准确度为0.1℃。
水槽中应设有一带孔的搁架，位于水面下不小于100mm，距水槽底不得少于50mm处。
5）平底玻璃皿：容量不小于1L，深度不小于80mm。
内设有一不锈钢三脚支架，能使盛样皿稳定。
6）温度计：0℃～50℃，分度为0.1℃。
7）秒表：分度为0.1s。
8）盛样皿盖：平板玻璃，直径不小于盛样皿开口尺寸。
9）溶剂：三氯乙烯。
10）其他：电炉或砂浴、石棉网、金属锅或瓷把坩埚等。
三、实验过程：1）沥青试样准备方法2）制备试样方法3）调整针入度仪使之水平4）取出达到恒温的盛样皿，并移入水温控制在试验温度±0.1℃（可用恒温水槽中的水）的平底玻璃皿中的三脚架上，试样表面以上的水层深度不少于10mm。
乳化沥青破乳速度试验方法
1.依据标准：《公路工程沥青及沥青混合料试验规程》JTG E20-2011。
2.试验目的及适用范围:
2.1目的：适用于各种类型的乳化沥青的拌和稳定度试验，以鉴别乳液属于快裂（RS）、中裂（MS）或慢裂（SS）的型号。
2.2适用范围：各类乳化沥青。
3.试验准备:
3.1试验仪器
序号
名称
使用要求
1
拌和锅
容量约1000 mL
2
金属勺
250 mm
3
天平
感量不大于0.1g
4
标准筛
孔径为4.75 m m、2.36 m m、0.6 m m、0.15 m m、0.075 m m
5
矿料
石屑（2.36-4.75 mm）、粗砂（0.6-2.36 mm）、细砂（0.15-0.6 mm）、石灰石矿粉（＜0.075 mm）
6
烘箱
3.2试样制备
3.2.1将工程实际使用的集料（石屑）过筛分级，并按表1的比例称料混合成两种标准级配矿料各200g。
拌和试验用矿料颗粒组成比例（％）
矿料规格（mm）
A组
B组
＜0.075
3
10
0.3～0.075
30
0.6～0.3
5
30
2.36～0.6
7
30
4.75～2.36
85
－
合计
100
100
3.2.2将拌和锅洗净、干燥。
4.试验步骤：
具体试验步骤依据《公路工程沥青及沥青混合料试验规程JTG E20-2011》T 0658-1993的方法进行试验。
5.试验结果整理：
5.1根据两组矿料与乳液试样拌和均匀情况按下表确定试样的破乳速度。
乳化沥青的破乳速度评测方法综述冯彪
乳化沥青的破乳速度评测方法综述冯彪发布时间：2021-08-24T02:55:04.597Z 来源：《防护工程》2021年13期作者：冯彪[导读] 作为一种环保型路面材料，乳化沥青具有能耗低、铺筑工艺简单、环境污染小等优点。
重庆交通大学土木工程学院重庆 400047摘要：由于乳化沥青的冷拌施工特点，使用量逐渐增大，在道路养护中和一些特定路段有重要作用。
因此，本文通过对近几年文献中所展示的评价乳化沥青破乳速度的试验方法，包括：电动力学，离心-电导率，紫外光谱等进行综合整理，分析了其各自的优缺点。
关键词：乳化沥青；破乳速度；电动力学法；离心-电导率法；紫外光谱法1绪论作为一种环保型路面材料，乳化沥青具有能耗低、铺筑工艺简单、环境污染小等优点。
乳化沥青被广泛应用于公路路面养护维修，如微表处、稀浆封层以及沥青混合料的冷再生工程。
乳化沥青不同的用途对其破乳速度要求也不相同，如微表处需要乳化沥青尽快破乳以便快速开放交通，而稀浆封层则需要慢裂型乳化沥青。
现行规范中通过过筛和乳化沥青与细骨料的拌和试验确定乳化沥青的破乳时间，该试验不仅耗费时间，而且具有一定的主观性。
在实际工程中如何快速、定量地测定乳化沥青的破乳速度以及破乳程度引起了业内学者的思考[1]。
2定义及分类乳化沥青就是将沥青加热熔融，经过季节的搅拌作用，使沥青以细小的微滴状态分散于含有乳化剂及助剂的水溶液中，形成水包油状的沥青乳液，这种乳状液在常温下呈液态。
是一种常温下粘度很低、流动性很好的一种道路建筑材料。
可以在常温中使用，因此多被用于道路养护工程中。
按使用乳化剂种类分为阴离子乳化沥青、阳离子乳化沥青、两性乳化沥青、非离子乳化沥青等。
按破乳成型速度分类可以分为快裂型乳化沥青、中裂型乳化沥青、慢裂型乳化沥青[2]。
根据施工要求选择需要的类型，因此研究乳化沥青的破乳速度规律以及发展定性、定量的测量不同乳化剂下乳化沥青的破乳速度的试验方法及手段是有经济效益价值以及科研价值的。
乳化沥青试验方法
乳化沥青试验方法(一)乳化沥青的取样1.取样目的从乳化沥青成品中用规定的方法取一定数量的样品，检验其性能，以判断乳化沥青的质量。
2.取样方法取样时，应在容器的上、中、下部且与材料界面距离大于5cm的位置均匀取样。
如容器中乳化沥青经充分搅拌时，也可在排放管口取样。
3.取样数量进行品种鉴别或某项指标的检验时，取样数量为1～2kg。
对批量产品，每10t为一取样组，不足10t亦为一取样组，每组取样数量为5～10kg。
4.取样要求取样用具及容器应洁净干燥。
取样后，应将盛试样的容器加盖。
(二)试验方法1.恩氏粘度试验(1)概述200ml乳化沥青试样，在25℃温度下从恩格拉粘度计流出的时间与同量的蒸馏水从恩格拉粘度计流出的时间之比，称恩氏粘度。
(2)试验仪器1)恩格拉粘度计：包括能保持试样温度25±0.5℃的试样容器在内；2)秒表：最小读数为0.1s，15min的误差为±0.5%；3)滤筛：筛孔孔径1.2mm；4)其它。
(3)试样准备1)试样在密闭条件下于室内存放24h，基本上消除泡沫；2)将试样装入500ml的深容器，在不产生气泡的条件下搅拌均匀；3)用孔径1.2mm的滤筛过滤；4)将试样容器置放在25±0.5℃的水浴槽中30min。
(4)试验方法１）试验前要先用汽油，然后用蒸馏水洗净试样容器；(2)试验仪器1)标准粘度计：配有直径3mm的流孔，包括保温槽、试样铜管、金属球塞棒和保温槽盖；2)量筒：100mL，在25mL处作出明显标记，二个；3)温度计：0～100℃，最小刻度0.5℃，二支；4)秒表：最小读数为0.1s，15min的误差±0.05%；5)蒸发皿：容量约120mL；6)加热器；7)电热器或煤气炉；8)滤筛：筛孔孔径1.2mm；9)其它。
(3)试样准备1)试样在密封条件下于室内存放24h，基本上消除泡沫；2)将试样装入500mL的深容器，在不产生气泡的条件下搅拌均匀；3)用孔径为1.2mm的滤筛过滤。
分裂时间与分裂速度
分裂时间与分裂速度乳化沥青与集料拌合时，沥青颗粒沉积在沥青表面上，聚集成为一层连续的沥青薄膜的过程，称为乳化沥青的分裂过程。
在此过程中，混合料的颜色由浅色变为黑色。
分裂时间是指乳化沥青与集料接触开始到沥青沉积，并完全在集料表面形成裹附的薄膜为止所需要的时间，也是沥青颗粒同水相脱离的时间。
乳化沥青中的微粒在单位时间内，被集料表面沉积的程度。
称为分裂速度。
评价乳化沥青分裂速度的方法有水洗法和拌合法。
用水洗法评价乳化沥青的分裂速度，最能反映这个概念的准确含义。
在单位时间内，通过用水冲洗过的集料上吸附的沥青质量未经水洗过的集料上吸附的沥青质量之比表示。
V裂=baGG×100%V裂为分裂速度Ga用水冲洗过非集料上吸附的沥青质量，Gb未用水冲洗过的集料上吸附的沥青质量根据分裂速度，将乳化沥青分为：快裂乳化沥青分裂速度为60%以上中裂乳化沥青分裂速度为60%-30%慢裂乳化沥青分裂速度为30%以下水洗法判断乳化沥青分裂速度的优点是进行量化，便于判断，人为干扰因素少。
缺点是试验时间长，试验操作比较繁琐。
现已较少采用，多采用拌合法。
拌合法是指乳化沥青同两组规格不同的集料拌合后，根据乳化沥青中沥青微粒在集料表面裹附的均匀性来判断分裂速度。
其判断的技术标准如下表乳化沥青的破乳速度分级拌合法的优点是试验操作比较简单快捷。
缺点是判断结果靠肉眼观察，人为因素影响较大，分裂速度不能量化。
根据乳化沥青的分裂速度快慢的特点可以确定它的用途。
例如快裂乳化沥青可用于贯入式路面的铺筑，洒布后不会发生流失现象。
如果采用慢裂乳化沥青，来不及被集料所吸附而流于底部，影响集料的黏结性能。
如果用快裂乳化沥青进行集料拌合，制备乳化沥青混合料时，乳化沥青来不及将集料裹附均匀而产生凝结，必须采用中裂或慢裂型乳化沥青。
不同分裂速度在道路铺筑中的适用范围。
阳离子和阴离子乳化沥青可分为快裂、中裂、慢裂型乳化沥青，非离子乳化沥青和无机胶体乳化沥青多属于慢裂乳化沥青。
乳化沥青(离子电荷、与矿料粘附性、裹覆面积、破乳速度)检测原始记录
记录编号： 样品名称
乳化沥青（离子电荷、与矿料粘附性、裹覆面积、破乳速度）检测原始记录
样品编号
规格型号
检测日期
页码： 第1页 共1页
样品状态
样品数量
检测依据
主要仪器名称及编号
检测结果
离子电荷
乳化沥青与粗集料粘附性
口 负极板上吸附有大量沥青微粒，该乳液为阳离子 （+） 口 阳极板上吸附有大量沥青微粒，该乳液为阴离子（）
第一次 试验粗集料上沥青膜的裹覆面积描述情况
口 多数颗粒大于2/3 口 多数颗粒不足2/3
破乳速度
第二次 试验粗集料上沥青膜的裹覆面积描述情况
口 多数颗粒大于2/3 口 多数颗粒不足2/3
平均情况
A与B 组矿 料情 况
各组分
A组矿料 B组矿料
<0.075mm
各单组份掺量（%）
0.075-0.3
0.3-0.6
口
乳液中的沥青拌和后立即凝固成团块，不能拌和
结果 口 混合料拌和均匀
口 混合料呈松散状态，沥青分布不均匀，并可见凝固的团块
破乳速度及代号 口 快裂RS 口 中裂MS
口 混合矿料成糊状，沥青乳液分布均匀
口 慢裂SSபைடு நூலகம்
审核：
检测：
0.6-2.36
2.36-4.75
矿料总量 （g）
蒸馏水（L） 沥青乳液（g） 拌和速度与拌和时间
口 0（-） 口 5L (+)
60r/min速度拌和30s 60r/min速度拌和1min
A组矿料拌和结果
B组矿料拌和结果
实验
口 混合料呈松散状态，一部分矿料颗粒未裹覆沥青，沥青分布不 够均匀，有些凝固成固块
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7.12011版中试验仪器和操作步骤与2000版标准有所ቤተ መጻሕፍቲ ባይዱ同，应注意区分；
7.2阳离子乳化沥青时，先注入5 mL蒸馏水拌匀，再注入乳液20g，阴离子乳化沥青时，直接注入乳液20g；
7.3搅拌速度为60r／min
7.4试验时，仪器和用具应在室温下进行。
乳化沥青破乳速度试验方法
1.依据标准：《公路工程沥青及沥青混合料试验规程》JTG E20-2011。
2.试验目的及适用范围:
2.1目的：适用于各种类型的乳化沥青的拌和稳定度试验，以鉴别乳液属于快裂（RS）、中裂（MS）或慢裂（SS）的型号。
2.2适用范围：各类乳化沥青。
3.试验准备:
3.1试验仪器
序号
4.试验步骤：
具体试验步骤依据《公路工程沥青及沥青混合料试验规程JTG E20-2011》T 0658-1993的方法进行试验。
5.试验结果整理：
5.1根据两组矿料与乳液试样拌和均匀情况按下表确定试样的破乳速度。
乳化沥青的破乳速度分级
A组矿料拌和结果
B组矿料拌和结果
破乳速度
代号
混合产呈松散状态，一部分矿料颗粒未裹覆沥青，沥青分布不够均匀，有些凝聚成固块
乳液中的沥青拦和后立即凝聚成团块，不能拌和
快裂
RS
混合料混合均匀
混合料呈松散状态，沥青分布不均，并可见凝聚的团块
中裂
MS
混合料呈糊状，涸青乳液分布均匀
慢裂
SS
6.试验报告:
试验报告应包括内容：
①检测项目名称；②原材料的品种、规格和产地；③试验日期及时间；④仪器设备名称、型号及编号；⑤拌和情况及破乳速度分级、代号；⑥表示执行标准；⑦要说明的其他内容。
名称
使用要求
1
拌和锅
容量约1000 mL
2
金属勺
250 mm
3
天平
感量不大于0.1g
4
标准筛
孔径为4.75 m m、2.36 m m、0.6 m m、0.15 m m、0.075 m m
5
矿料
石屑（2.36-4.75 mm）、粗砂（0.6-2.36 mm）、细砂（0.15-0.6 mm）、石灰石矿粉（＜0.075 mm）
6
烘箱
3.2试样制备
3.2.1将工程实际使用的集料（石屑）过筛分级，并按表1的比例称料混合成两种标准级配矿料各200g。
拌和试验用矿料颗粒组成比例（％）
矿料规格（mm）
A组
B组
＜0.075
3
10
0.3～0.075
30
0.6～0.3
5
30
2.36～0.6
7
30
4.75～2.36
85
－
合计
100
100
3.2.2将拌和锅洗净、干燥。
