1、半衬砌结构：在坚硬岩层中，若侧壁无坍塌危险，仅顶部岩石可能有局部滑落时，可仅施作顶部衬砌，不作边墙，只喷一层不小于20mm厚的水泥砂浆护面，即半衬砌结构。
厚拱薄墙衬砌结构：在中硬岩层中，拱顶所受的力可通过拱脚大部分传给岩体，充分利用岩石的强度，使边墙所受的力大为减少，从而减少边墙的厚度，形成厚拱薄墙结构。
直墙拱形衬砌结构：在一般或较差岩层中的隧道结构，通常是拱顶与边墙浇在一起，形成一个整体结构，即直墙拱形衬砌结构，广泛应用的隧道结构形式。
0曲墙衬砌结构：在很差的岩层中，岩体松散破碎且易于坍塌，衬砌结构一般由拱圈、曲线形侧墙和仰拱底板组成，形成曲墙衬砌结构。
0复合衬砌结构：复合支护结构一般认为围岩具有自支承能力，支护的作用首先是加固和稳定围岩，使围岩的自承能力可充分发挥，从而可允许围岩发生一定的变形和由此减薄支护结构的厚度。
02、根据半衬砌结构的特点和受力特征，其内力计算的基本假定如下：0（1）半衬砌结构的墙与拱脚基本上互不联系，故拱圈对薄墙影响很小；（2）拱脚处的约束既非铰结，亦非完全刚性固定，而是介于两者之间的“弹性固定”，即只能产生转动和沿拱轴切线方向的位移，且岩层将随拱脚一起变形，并服从E.Winkler假设；（3）半衬砌结构在各种垂直荷载作用下，拱圈的绝大部分位于脱离区，因此，可不计弹性抗力的影响；（4）半衬砌结构，实际上是一个空间结构，但由于其纵向较之其跨度方向大的多，受力特征符合平截面假设，计算时按平面应变问题处理。
03、、直墙拱结构计算时基本假定：0（1）直墙拱结构是一个空间结构，但其纵向长度远大于其跨度，可按平面应变问题处理。
（2）拱圈与边墙整体连接，地层压力、结构自重等以梯形分布，拱圈抗力区假定为二次抛物线规律或不考虑（回填不密实时）；（3）边墙视为弹性地基梁，弹性抗力按局部变形理论确定；（4）墙底与基岩间的摩擦力足够大，克服剪力作用，不产生水平位移，因此，边墙可视为绝对刚性的地基梁；（5）实际工程中边墙与底板通常分别浇筑，计算中不予考虑。

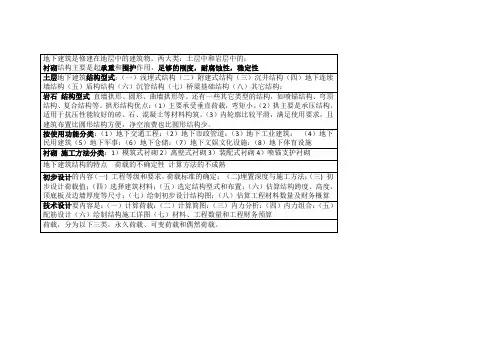

地下建筑结构 要点
变形缝的构造方式主要分三类:嵌缝式、贴附式、埋入式。
附建式地下结构构的特点：节省设用地和投资；平战结合，人员和设备迅速转入地；增强上层建筑的抗地震能力；上层建筑对战时武器的防护作用；防空地下室的造价比单建式式防空地下室要低；结合基本建设同时施工，便于施工管理，使用过程中的维护。上层建筑遭到破坏时容易造成出入口的堵塞、引起火灾等次生灾害。
大量性地下室底板的荷载组合（1）底板核爆炸动载，常化为等效效静载；（2）上部建筑自重的一半（3）顶板传来的静载，包括顶板板自重、覆土重、战时不拆迁的固定设备。（4）墙重。底板自重不应计入。
沉井的类型：1隧道连续沉井长度高度刚度2平战结合用的人防工事沉井
沉井的构造：井壁(侧壁)；刃脚；内隔墙；封底和顶盖板，底梁和框架。井壁厚度主要决定于沉井大小、下沉深度以及土壤的力学性质。纵断面形状有上下等厚的直墙形、阶梯形。内隔墙作用：增加沉井刚度并减小井壁跨径。同时又把整个沉井分区(取土井)，使挖土和下沉可以较均衡地进行，也便于沉井偏斜时的纠偏。底梁的设置还可防止沉井“突沉”和“超沉”，便于纠偏和分格封底
沉井抽承垫木计算两点“定位垫木”三支点；抽承垫木的顺序多数是：先抽四角，再抽跨中，并不断扩大抽拆范围，最后抽除定位垫木。
水下封底混凝土的厚度，应根据抗浮和强度两个条件确定
压气沉箱结构主要采用圆形、长方形等截面形式。一般由侧壁、隔墙、顶板、刃脚、吊桁、工作室顶板、内部充填混凝土、胸墙和止水壁等构成。
地下连续墙优点1.可减少对环境的影响。振动少，噪声低；对沉降及变位较易控制；
附建式地下结构选型依据：上部地面建筑的类型；战时防护能力的要求；地质及水文地质条件；战时与平时使用的要求；建筑材料的供应情况；施工条件。
