教学楼网络综合布线
校园网综合布线设计方案
校园网综合布线设计方案一、引言随着数字化时代的发展，校园网已经成为现代学校不可或缺的基础设施之一。
校园网的综合布线设计方案对于保证网络通信质量和提升教学科研水平至关重要。
本文将结合实际情况，提出一个针对校园网的综合布线设计方案。
二、需求分析1. 布线范围：校园网综合布线需覆盖整个校园，包括教室、实验室、图书馆、办公楼等各个区域。
2. 带宽需求：校园网需要满足师生的教学、科研、办公以及其他日常活动的网络需求。
带宽应具备良好的扩展性，以应对日益增长的带宽需求。
三、设计方案1. 布线结构校园网的综合布线应采用分布式布线结构，将各个区域的布线集中到主干机房。
主干机房应位于校园中心位置，方便各个区域的布线连接。
2. 网络拓扑采用星型拓扑结构，将主干机房作为网络的核心节点，各个区域作为分支节点连接到核心节点。
这样可以使得网络布线简洁、稳定，并且易于管理和维护。
3. 布线介质针对不同区域的需求，选择适当的布线介质。
对于短距离传输和高速数据传输的场所，采用光纤作为主要的布线介质；对于一般的数据传输场所，采用双绞线作为主要的布线介质。
4. 网络设备选择选择高性能的网络设备，例如交换机、路由器等，以确保网络的传输速度和稳定性。
根据不同区域的需求，合理布置网络设备，保证网络的覆盖范围和功能完善。
5. 安全设计在校园网设计方案中，安全是重要的考虑因素之一。
采用防火墙和入侵检测系统等措施，保障校园网的安全性和数据的保密性。
6. 扩展性设计校园网需具备良好的扩展性，能够适应日益增长的带宽需求。
在布线设计中，应预留一定的冗余空间，方便后续的扩展和升级。
四、实施计划1. 需要进行详细的现场调研，了解校园网络的布线需求，包括各个区域的布线长度、布线路径、布线介质等。
2. 根据需求分析，制定详细的布线设计方案，包括网络拓扑、布线结构、布线介质、网络设备等，并进行合理的预算。
3. 寻找合适的供应商进行设备采购和布线施工，确保布线工程的质量和进度。
校园网络综合布线设计方案
校园网络综合布线设计方案校园网络综合布线设计方案一、方案背景随着信息化时代的发展，校园网络成为学校教学、管理和服务的重要载体。
为了满足学校教学、科研、管理和服务的需求，我设计了一套校园网络综合布线方案。
二、设计原则1. 可扩展性：考虑到学校未来网络的发展和更新需求，布线方案应具有良好的可扩展性，能够方便地增加和更换设备。
2. 稳定性：为确保网络的稳定运行，布线方案应保证网络信号的稳定传输、设备的稳定连接和数据的稳定传输。
3. 高带宽：考虑到学校师生的多媒体教学和在线学习需求，布线方案应提供高带宽的支持。
4. 安全性：为确保网络的安全，布线方案应采用安全可靠的设备和技术，提供防火墙、入侵检测和安全认证等功能。
5. 灵活性：考虑到不同地区和功能的需求差异，布线方案应提供灵活配置的选项，以适应不同的布线需求。
三、布线设计我设计的校园网络综合布线方案分为三层：基础层、分布层和核心层。
1. 基础层：根据校园网络需求，将网络线缆引入各个区域，并安装交换机和网络设备，提供网络接入和连接服务。
2. 分布层：根据不同区域的网络集中管理需求，设置分布交换机，将各个区域的网络连接集中管理，确保网络通畅和稳定。
3. 核心层：设置核心交换机，连接各个分布层交换机，提供高带宽的网络支持，安全地传输数据。
四、布线设备选择1. 网络线缆：采用Cat6或Cat6A标准的双绞线，具有较高的传输速度和抗干扰能力。
2. 交换机：选择性能稳定可靠的企业级交换机，支持多媒体教学和在线学习等高带宽需求。
3. 防火墙：为保证网络的安全，采用硬件防火墙，提供虚拟专用网络（VPN）和入侵检测等功能。
4. 网络设备：根据需求选择无线路由器、无线AP、网络服务器等设备，提供无线网络和存储服务。
五、布线方案实施1. 筹备阶段：确定需求，制定布线计划，并安排布线工作人员。
2. 设备采购：根据布线方案，采购所需的网络设备和线缆。
3. 线缆敷设：按照布线计划，进行线缆的敷设和连接。
校园网综合布线设计方案
校园网综合布线设计方案一、设计方案概述校园网综合布线设计方案旨在为学校提供稳定、高效、安全的网络通信环境，满足学生、教职员工的日常教学、科研和管理需求。
本方案将对校园网的拓扑结构、网络设备选型、布线方案等进行详细阐述。
二、拓扑结构设计为了满足大规模的网络连接需求，我们将校园网络划分为核心区、汇聚区和接入区三个层级，采用三层的网络结构。
1. 核心区：位于校园网络的最高级别，负责处理大流量的数据，并保证高可用性和冗余性。
我们建议在核心区采用多台核心交换机进行互联，以确保网络连接的可靠性和负载均衡。
2. 汇聚区：汇聚各个子网的数据流量，实现不同楼栋、不同功能区的数据汇总。
我们将在汇聚区使用成熟的三层交换机，通过VLAN技术实现不同子网间的隔离与通信。
3. 接入区：将学生、教职员工所在的终端设备连接到校园网中。
我们建议使用二层交换机，在接入层进行用户终端的接入和网络连接。
三、网络设备选型为了保证校园网的性能和可靠性，我们推荐采用以下网络设备：1. 核心交换机：选用具备高速转发能力和冗余备份功能的企业级交换机，如思科Catalyst系列交换机，可满足核心网络的大流量处理需求。
2. 汇聚交换机：选择具备多VLAN支持且支持IP路由功能的三层交换机，如华为S系列交换机，可满足数据汇聚区的需求。
3. 接入交换机：选用性能稳定可靠的二层交换机，如华三S2700系列交换机，以满足接入区的终端设备接入需要。
四、布线方案1. 光纤布线：在校园网的核心区和汇聚区，我们推荐采用多模光纤布线。
多模光纤具有传输速度快、距离远和抗干扰能力强的特点，适合用于高速数据传输。
2. 铜缆布线：在校园网的接入区，我们建议采用Cat6或Cat6A标准的铜缆布线。
铜缆提供稳定可靠的连接，适合用于用户设备的接入。
综合考虑成本和性能，我们建议使用光纤布线连接核心区和汇聚区，而在接入区使用铜缆布线。
五、安全配置为了保障校园网的安全性，我们建议采取以下安全配置措施：1. 防火墙设备：在核心区与外部网络之间设置防火墙设备，用于控制流入和流出的网络流量，以保护内部网络安全。
学校综合布线方案
学校综合布线方案1. 引言随着信息技术的快速发展和普及，现代学校对于网络和通信设备的需求越来越高。
为了更好地支持教学、管理和学生生活等各项活动，学校需要建立一个完善的综合布线网络系统。
本文将介绍一个学校综合布线方案，涵盖了网络、电话、音视频、安防等各个方面的需求。
2. 网络布线方案学校的网络布线方案需要考虑以下几个关键因素：•带宽需求：根据学校规模和网络使用情况，确定合适的带宽需求，在主干干线和楼宇布线之间设置合理的网络设备，如交换机和路由器。
•VLAN划分：根据学校的组织结构和网络使用需求，使用虚拟局域网（VLAN）对网络进行划分，实现不同部门和用户的隔离。
•网络安全：在网络布线中，需要考虑网络安全问题，配置防火墙、入侵检测系统（IDS）等安全设备来保障网络的安全性。
3. 电话布线方案学校电话布线方案的重点是建立一个可靠、高质量的电话通信系统，以满足学校内外部的通信需求。
以下是电话布线方案的要点：•主干线布置：采用光纤作为主要的电话通信介质，并建立起可靠的主干线路，连接各个楼宇和办公区域。
•分机布置：根据各个楼宇和办公室的需要，布置相应数量的分机，并进行合理的编码和分组。
•电话交换机：选择高性能的电话交换机，支持语音传输和增值业务，如自动语音应答、呼叫转移等功能。
4. 音视频布线方案音视频布线方案应满足学校教学和会议等活动的需求。
以下是音视频布线方案的要点：•多媒体教室：根据教室大小和教学需求，配置适当数量的多媒体设备，如投影仪、音响系统等，并进行合理的布线和连接。
•会议室布置：会议室需要配备高质量的音视频设备，如视频会议设备、音频设备等，以支持高效的会议交流。
•教学楼宇布线：教学楼宇内部应设置音视频线路，方便教师和学生使用多媒体设备进行教学和学习。
5. 安防布线方案学校的安防布线方案需要考虑以下几个方面：•卡口监控：在学校的入口、出口和周界等关键位置安装高清晰度摄像头，并将其连接到统一的监控中心。
网络综合布线大作业
目录1 概述 (1)1.1 系统概述 (1)1.2 系统功能 (1)2 系统结构及配置 (2)2.1 综合布线的设计标准及原则 (2)2.1.1 设计标准 (2)2.1.2 设计原则 (3)2.2 设计方案及配置 (3)3 系统功能 (4)3.1 用户现场环境 (4)3.2 信息点分布情况 (4)3.3 功能简介 (4)4 综合布线总体方案及说明 (5)4.1 综合布线系统总体设计 (5)4.2 综合布线产品选择 (6)5 综合布线子系统实施设计 (8)5.1 工作区子系统设计 (8)5.2 水平子系统设计 (8)5.3 管理子系统设计 (9)5.4 设备间子系统设计 (9)5.5 设备清单 (10)6 系统测试 (10)参考文献 (12)1 概述1.1 系统概述阿勒泰地区二中占地面积154.6万平方米，建筑面积55.49万平方米，形成了功能完善的教学科研区、体育活动区、学生和教师生活区。
教学科研区教学楼（以1号教学楼为例）网络综合布线系统需具有综合型智能信息化。
具备智能化的各种信息传递通道，使其在一段时期内能适应不断增长的新需求、新变化，充分发挥现代通信设施的新效应。
本方案将根据这一特点进行统一考虑，以最大限度地体现可靠、实用性；先进性；灵活性；模块化；扩充性；标准化等这些特性。
1.2 系统功能综合布线系统是一个组合压接方式、模块化结构、星型布线并且具有开放特征的布线系统。
它包括工作区子系统、水平子系统、管理子系统、垂直子系统、建筑群子系统、设备间子系统，本次设计相关功能如下：（1）系统满足实用性、先进性、开放性、灵活性、安全性和经济性。
不但满足当前应用系统对通信的需求，而且符合今后技术发展和管的需要，为以后“一卡通系统”和“三网合一”留足空间。
（2）能为语音、数据及高清晰度图像信息提供高速及宽带的传输能力。
（3）提供有效的工具和手段，能够简单、方便进行线路的分析、检测和故障隔离，当故障发生时，可迅速找到故障点并加以排除。

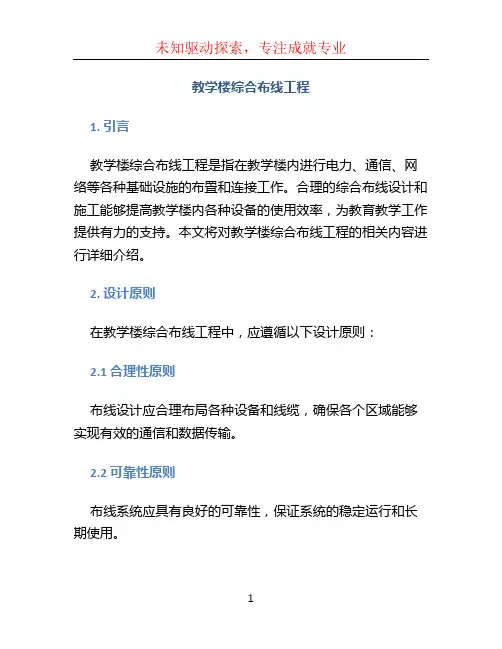

教学楼综合布线工程
教学楼综合布线工程1. 引言教学楼综合布线工程是指在教学楼内进行电力、通信、网络等各种基础设施的布置和连接工作。
合理的综合布线设计和施工能够提高教学楼内各种设备的使用效率，为教育教学工作提供有力的支持。
本文将对教学楼综合布线工程的相关内容进行详细介绍。
2. 设计原则在教学楼综合布线工程中，应遵循以下设计原则：2.1 合理性原则布线设计应合理布局各种设备和线缆，确保各个区域能够实现有效的通信和数据传输。
2.2 可靠性原则布线系统应具有良好的可靠性，保证系统的稳定运行和长期使用。
2.3 可维护性原则布线系统应易于维护和管理，方便日常维修和升级。
3. 布线设计3.1 电力布线设计教学楼电力布线应满足安全可靠、电能质量良好和节能环保的要求。
应采用合适的线缆和电线槽进行布线，合理规划电源插座的数量和位置，以满足教室、实验室、办公室等不同区域的用电需求。
3.2 通信布线设计教学楼通信布线包括电话线、数据线等的布置和连接。
应根据不同区域的通信需求合理规划线缆的数量和位置，并设置合适的接线盒或面板，方便日常维护和管理。
3.3 网络布线设计教学楼网络布线是指将各个教室、实验室等区域连接起来，实现网络覆盖和数据传输。
应采用合适的网络线缆和设备，设计合理的网络拓扑结构，确保网络的高速、稳定和安全运行。
4. 施工步骤4.1 准备工作在正式进行教学楼综合布线工程之前，需要进行充分的准备工作。
包括设计方案的制定、布线材料和设备的准备、施工人员的培训等。
4.2 线缆敷设根据布线设计方案，将电线、数据线、网络线缆等逐层敷设到各个区域。
要确保线缆的安全可靠，并保持良好的线缆弯曲半径和接地。
4.3 连接和测试在线缆敷设完毕后，需要对线缆进行连接和测试。
包括电力线的接线、通信线的接线和网络线的接线等。
同时还需进行相关的测试，确保连接的正确性和稳定性。
4.4 安装设备在连接和测试完成后，进行各种设备的安装工作。
如电源插座、通信设备、网络设备等。
校园网络综合布线施工方案
校园网络综合布线施工方案1. 引言校园网络是现代教育中不可或缺的一部分，它连接了学校的所有师生，提供了教学、研究和管理所需的各种信息和服务。
而校园网络的综合布线施工方案则是保证网络稳定和高效运行的关键。
本文档将介绍一种适用于中小型校园网络的综合布线施工方案，包括布线设计、材料选型、施工步骤等内容。
通过详细的介绍，希望能够帮助读者了解并实施这样一个方案，以提高校园网络的可靠性和性能。
2. 布线设计校园网络综合布线的设计需要考虑到校园内各个区域的布线需求、网络设备的位置以及网络拓扑结构等因素。
2.1 区域布线需求首先，需要对校园内各个区域的网络需求进行评估。
根据用户数量和使用需求，将校园划分为不同的区域，例如教学楼、实验室、办公区等。
对于每个区域，确定网络连接的设备数量和位置，以及每个设备所需的网络带宽。
2.2 网络设备位置根据区域布线需求，确定网络设备的位置。
一般来说，核心交换机应该位于校园网络的中心位置，以便于连接各个区域的网络设备。
同时，考虑到布线的问题，应将核心交换机放置在易于布线的地方，如机房或者管理中心。
2.3 网络拓扑结构校园网络通常采用分布式的网络拓扑结构，以提供更好的性能和可靠性。
常见的拓扑结构包括星型拓扑和树型拓扑。
根据校园的实际情况和需求，选择合适的拓扑结构，并设计相应的布线方案。
3. 材料选型校园网络综合布线需要大量的材料支持，包括网线、交换机、面板等。
材料的选型关乎到网络的稳定运行和维护成本的控制。
3.1 网线网线是校园网络的基础，它连接了各个网络设备。
为了保证网络的速度和稳定性，应选择质量良好的网线。
通常情况下，铜质网线（如Cat 6）是比较常见和可靠的选择。
在选购网线时，还要考虑到其长度、电磁干扰抗干扰等性能指标。
3.2 交换机交换机是校园网络的核心设备，负责数据的交换和转发。
在选购交换机时，需要考虑到其端口数量、速度、可靠性等因素。
此外，还可以选择具备更高级功能（如VLAN、QoS等）的交换机，以满足不同区域的网络需求。
教学楼网络布线工程方案
教学楼网络布线工程方案一、项目概述教学楼网络布线工程是为满足教学楼内各种网络设备的互联互通需求，实现教学楼内网络设备之间的通讯和数据传输，以及实现整个校园网络的统一管理和监控。
本工程旨在为教学楼内的师生提供稳定、高速的网络环境，促进教学科研工作的顺利进行。
二、项目需求分析1. 教学楼网络环境的特点教学楼是学校师生日常教学和学习的场所，网络设备主要包括计算机、投影仪、多媒体教学设备等，需要保障设备之间的通讯和数据传输效率高、稳定性好。
2. 学校网络管理要求学校要求教学楼网络布线工程需实现教学楼内网络设备的联通、数据传输稳定，同时能够实现网络设备的远程管理、监控和维护。
3. 网络布线方案要求本次工程布线方案要求满足教学楼内各种网络设备的互联互通需求，实现高质量的网络设备联通，并具备较强的可扩展性，便于后期的维护管理和升级。
三、网络布线方案设计1. 网络布线拓扑结构本次教学楼网络布线工程采用星型拓扑结构，即以主干交换机为中心，将教学楼内的各个网络设备连接到主干交换机上，实现各个网络设备之间的通讯和数据传输。
2. 网络设备配置主干交换机：通过对教学楼内各网络设备的连接，实现数据交换和传输功能，并具备VLAN划分、QoS流量控制等网络管理功能。
楼宇交换机：根据实际楼层情况布置楼宇交换机，将各楼层的网络设备连接到楼宇交换机上，以便进行楼层内的数据交换和传输。
网络线缆：采用Cat.6a标准的双绞线作为网络布线材料，保证数据传输的稳定性和速度，同时提供较高的带宽。
3. 网络设备布局根据实际教室布局和网络设备需求，将主干交换机和楼宇交换机合理布置在教学楼内各个楼层，以便快速接入教学楼内的各种网络设备。
四、工程施工方案1. 网路布线施工根据设计方案要求，对教学楼内的各个楼层进行网络线缆的敷设和接线工作，确保网络线缆的质量和连接的稳定性。
2. 网络设备安装调试安装和设置主干交换机、楼宇交换机，并进行相关的网络设备调试和联通测试，确保网络设备的正常运行和通讯畅通。
教学楼综合布线设计方案
教学楼综合布线设计方案教学楼综合布线设计方案综合布线是指在教学楼内部将各种通信设备和数据设备通过统一的布线系统进行连接，实现信息传输和通信的功能。
设计一个高效和可靠的综合布线系统是教学楼建设中的重要一环。
以下是教学楼综合布线设计方案的几个关键点：1. 布线系统设计：(1) 考虑到教学楼内的各种功能区域，将教室、实验室、图书馆等区域划分为不同的布线区域，以提供不同的布线需求。
(2) 采用星型布线结构，将网络中心和楼层分布的各个机房通过主干线连接起来，以实现快速的数据传输和扩展。
(3) 采用高品质的双屏蔽线缆，以降低干扰和信号衰减，提高数据传输速度和稳定性。
(4) 考虑未来的扩展和升级需求，在设计时预留充足的布线空间和机箱空间，以便后续添加新设备和改进系统。
2. 网络设备选型：(1) 选择高性能和可靠的网络交换机，以提供快速的数据传输和稳定的网络连接。
(2) 选择能够支持高速网络传输的光纤模块和光纤连接器，以提供更高的带宽和更远的传输距离。
(3) 选择支持无线网络的无线AP设备，以提供无线网络覆盖和移动设备的连接。
3. 机房设计：(1) 选择安静、通风和温度适宜的机房位置，并安装适当的空调系统，以确保设备的正常运行和长寿命。
(2) 设计合理的机房布局，确保设备之间有足够的空间和良好的散热条件，并考虑防火和防水措施。
(3) 选用合适的机柜和机架，以安装设备和线缆，并提供管理和维护的便利。
4. 安全措施：(1) 设置网络安全防护措施，如防火墙、入侵检测和防病毒软件，保护网络免受未经授权的访问和攻击。
(2) 设置强密码和访问控制策略，限制未经授权的人员访问网络设备和敏感数据。
(3) 安装视频监控设备，监测机房和布线区域的安全状况，及时发现和处理异常情况。
5. 测试和维护：(1) 在建成后进行全面的测试和调试，确保布线和设备的正常工作，并修复发现的问题。
(2) 建立完善的维护计划，定期对布线系统和设备进行巡检、维护和更新，确保始终处于最佳状态。
校园网络综合布线施工方案
校园网络综合布线施工方案一、用户需求与评估在进行校园网络综合布线施工前，首先要对学校的网络需求进行全面评估。
评估内容包括但不限于以下几点：用户调研：了解学校各部门、教学楼、宿舍楼等区域的网络使用需求和特点。
数据流量分析：评估校园网络在日常教学和生活中的数据流量情况，为网络规划和设计提供参考。
现有网络设施评估：对校园内现有的网络设施进行勘查和评估，了解现有网络的架构和性能。
二、布线规划与设计根据用户需求评估结果，进行网络布线规划与设计。
设计内容包括：布线拓扑结构：根据校园实际情况，设计合理的网络拓扑结构，确保网络覆盖全面、结构清晰。
布线材料选择：选择符合国家标准和行业规范的布线材料，确保布线质量和性能。
布线路径规划：合理规划布线路径，避免布线过程中的干扰和冲突。
三、设备选型与采购根据布线规划和设计，进行设备选型和采购。
具体步骤包括：设备选型：根据校园网络需求，选择适合的网络设备，如交换机、路由器、服务器等。
设备性能评估：对所选设备进行性能测试，确保设备满足校园网络需求。
设备采购：按照选型结果，进行设备采购，确保设备质量和供应及时。
四、布线施工与安装在设备采购完成后，进行布线施工与安装。
具体工作包括：布线施工：按照布线规划和设计，进行布线施工，确保布线质量和进度。
设备安装：根据设备布局规划，进行设备安装，确保设备稳定运行。
五、网络调试与优化布线施工和设备安装完成后，进行网络调试与优化。
具体工作包括：网络调试：对网络进行全面调试，确保网络连接畅通无阻。
性能优化：对网络性能进行优化，提高网络传输速度和稳定性。
六、验收与测试在网络调试和优化完成后，进行验收与测试。
具体步骤包括：验收：对布线施工和设备安装进行验收，确保施工质量和设备安装符合要求。
测试：对网络进行全面测试，确保网络性能和稳定性满足校园需求。
七、维护与管理验收与测试通过后，进入维护与管理阶段。
具体工作包括：制定维护计划：制定网络维护计划，定期对网络进行检查和维护，确保网络稳定运行。
学校网络综合布线工程方案
学校网络综合布线工程方案一、项目概述为了满足学校日益增长的信息化需求，提高教学、科研和管理水平，学校决定进行网络综合布线工程。
该工程旨在建设一个稳定、高效、安全的校园网络，以支持教学、科研和管理各项业务的顺利开展。
二、项目目标1.构建高速、稳定、安全的校园网络，提供多媒体教学、在线考试、科研数据共享等网络服务；2.实现校园各个区域的无缝网络覆盖，确保全校师生都能畅通无阻地接入网络；3.提高网络带宽，提升网络响应速度，降低网络故障率；4.保障网络信息的安全，建立完善的网络安全防护体系。
三、工程方案1.网络架构设计根据学校规模和需求，采用三层网络结构，核心层、汇聚层和接入层相互连接，构建高效的校园网络。
其中，核心层负责提供高速路由、交换、互联等核心功能；汇聚层负责连接核心层和接入层，为接入层提供路由和交换功能；接入层负责为终端用户提供接入服务，连接各楼层、各个区域的网络设备。
2.网络布线规划根据校园结构和用网情况，制定合理的网络布线规划。
在建筑结构施工之初，设计师应该与网络工程师充分沟通，共同确定网络布线的具体走向和位置。
同时，应充分考虑未来的网络扩容需求，确保布线规划的灵活性和可持续性。
3.网络设备选型根据校园网络规模和功能需求，选择可靠的网络设备。
对于核心层、汇聚层和接入层的网络设备，应选择具有高性能、高可靠性和易管理性的设备。
同时，应选用支持IPv6、QoS、VLAN等功能的设备，以满足日益增长的网络应用需求。
4.无线网络覆盖为了满足师生移动办公和移动学习的需求，应在校园内建设无线局域网（WLAN）。
根据校园结构和用网情况，合理部署无线接入设备，确保覆盖每个角落，同时避免干扰和信号盲区。
5.网络安全设计网络安全是整个网络工程的重要组成部分。
应采取严格的网络安全措施，包括防火墙、入侵检测系统、反病毒系统、安全管理系统等。
另外，还应加强网络安全意识培训，防范内部人员和外部攻击对网络的损害。
6.网络管理系统建设完备的网络管理系统，对网络设备和网络服务进行全面管理和监控。
校园网络工程综合布线方案
校园网络工程综合布线方案随着信息时代的发展，校园网络建设越来越重要，而综合布线方案是校园网络建设的基础。
本文将从综合布线方案的重要性、布线类型及建设方法、设备选型及材料采购等方面进行分析和探讨。
一、综合布线方案的重要性综合布线方案是校园网络工程中至关重要的一个环节，其不仅影响网络稳定性和安全性，还关系到电脑信息化的效率和应用。
合理化、科学化的综合布线方案能充分利用校园网络的整体资源，提高网络信号传输质量，保证网络的可靠性。
二、布线类型及建设方法1.布线类型常见的布线类型包括直通式、交叉式、混合式三种。
直通式布线是指线缆由总线室直接连接到各用户，信号传输快速稳定，但布线长度不能过长，费用较高，适用于连接多台设备的情况下。
交叉式布线是指在总线室内建立两个独立的物理通路，一个连接总线室的公共设备，另一个连接至用户区域的交叉连接设备，此类型的布线可扩展性强，适用于大面积的应用场合。
混合式布线是指同时使用以上两种类型的布线，根据不同的需求灵活选择使用。
2.建设方法根据实际需求和工程规模，确定各级总线室和用户区域。
总线室一般应布置在距用户区域较远的地方，具有明显的层次性和扩建余地，以应对不断增长的网络设备。
在总线室和用户区域之间建立布线通道，各级布线设备必须按规格要求既能保证信号完整传输，又能适应长期运营环境。
三、设备选型及材料采购在确立综合布线方案后，需要按照规划提出的设备选型及材料采购规范进行采购。
这包括光纤、跳线、连接器、机房设备、通信设备等，在选择原材料时一定要保证品质有保障，价格透明公正。
同时，应注重设备材料与工程的对接和匹配，以确保在工程施工中的可靠性和可用性。
如果能够实现统一采购、统一管理，则更能节省成本，提升效率。
总之，校园网络工程的综合布线方案对于网络建设的稳定性和可靠性至关重要。
针对不同的用户需求和网络规模，我们需要科学、合理地选取合适的布线类型和建设方法，并按照规范进行设备选型及材料采购，最终实现网络的高效稳定运行。
教学楼综合布线设计方案
教学楼综合布线设计方案1. 引言教学楼综合布线设计是为了满足教学楼内部各个功能区域之间的通信需求，保证整个教学楼内网络、安防等设备的正常运行。
本文将详细介绍教学楼综合布线设计方案。
2. 设计目标教学楼综合布线设计方案的主要目标如下： - 提供高速、稳定、可靠的网络连接，满足教学楼内各个功能区域的网络需求。
- 实现教学楼内部各个区域的设备互联互通，包括无线网络、有线网络、安防设备等。
- 保证布线的可扩展性，能够适应未来的技术发展和设备升级。
3. 教学楼综合布线设计方案3.1 总体设计思路根据教学楼的布局和功能需求，本文设计了以下几个综合布线子系统：3.1.1 有线网络布线子系统该子系统主要负责满足教室、办公室等区域的有线网络需求。
设计思路如下：- 采用Cat6a或Cat7标准的高性能网线作为传输介质，提供千兆或万兆级别的网络连接速度。
- 通过网络交换机实现局域网的扩展和各个设备之间的通信。
- 根据教室、办公室等区域的网络需求，合理划分子网，提供优化网络资源的能力。
3.1.2 无线网络布线子系统该子系统主要负责满足教学楼内各个区域的无线网络需求。
设计思路如下： - 在核心区域和主要通道设置无线AP（接入点），覆盖整个教学楼内的无线网络信号。
- 采用最新的802.11ax标准，提供更高的无线网络速度和更多的设备连接能力。
- 根据教学楼内的使用情况和人流密度，合理调整无线网络的信道分配，提供良好的无线网络性能。
3.1.3 安防布线子系统该子系统主要负责满足教学楼内的安防设备的联网需求。
设计思路如下： - 将各个安防设备（如监控摄像头、门禁系统等）连接到安防控制中心，实现集中管理和监控。
- 采用高性能、抗干扰的网线或光纤连接安防设备，确保传输质量和稳定性。
- 针对安防设备的传输需求和安全性要求，采用专用的网络设备和安全机制。
3.2 布线设计细节具体的布线设计细节如下：3.2.1 网络机房布线网络机房是整个教学楼综合布线的核心，需要满足大量设备的连接需求。
校园网络综合布线设计方案
汇报人：日期:CATALOGUE目录•项目背景与目标•综合布线系统设计•综合布线产品选型与配置•综合布线施工方案•工程验收与测试•项目总结与展望项目背景与目标01项目背景介绍该项目是为了满足校园内日益增长的信息化需求，提高校园网络的建设水平，为学校师生提供更加便捷、高效、可靠的网络服务。
当前校园网络存在着一些问题，如网络速度慢、稳定性差、安全性低等，需要对该网络进行全面升级和改造。
校园内各楼宇之间的网络线路混乱，无法实现信息共享和数据传输，需要进行综合布线，提高网络通信质量。
项目目标与需求建设一个高速、稳定、安全、易管理的校园网络，满足学校师生的教学、科研、管理等方面的需求。
建设一个可扩展、可升级的网络架构，以适应未来校园信息化发展的需求。
实现校园内各楼宇之间的网络线路综合布线，确保信息点的数量和分布合理，提高网络通信质量。
确保网络系统的安全性和可靠性，防止未经授权的访问和数据泄露。
综合布线系统设计02总结词合理布局，性能稳定，易于管理详细描述水平子系统是从管理间子系统到信息插座之间的布线系统，包括双绞线、光缆和连接硬件。
设计时需要考虑用户需求、建筑物布局和未来扩展的可能性，确保系统性能稳定且易于管理。
水平子系统设计总结词结构清晰，方便管理，适应未来扩展详细描述管理间子系统是整个综合布线系统的核心部分，主要负责连接水平子系统和垂直子系统，包括配线架、跳线、机柜和电源等设备。
设计时需要结构清晰，方便管理和维护，同时适应未来扩展的需求。
管理间子系统设计垂直子系统设计总结词高速传输，稳定可靠，便于扩展详细描述垂直子系统是连接设备间子系统和各楼层管理间子系统的布线系统，包括光缆、大对数电缆和连接硬件等。
设计时需要考虑用户需求、建筑物布局和未来扩展的可能性，确保高速传输和稳定可靠，同时便于扩展。
设备间子系统设计总结词方便管理，易于扩展，安全可靠详细描述设备间子系统是连接建筑物外部网络和内部网络之间的布线系统，包括服务器、路由器、交换机、防火墙等设备。
教学楼综合布线可行性分析
教学楼综合布线可行性分析一、引言教学楼综合布线是指在教学楼内进行网络、电话、电视、监控等设备的连接布线工作，是一项重要的基础设施建设工作。
通过综合布线可以实现教学楼内的信息化管理、教学资源共享和多媒体教学等，对提高教学效果、改善学习环境具有重要意义。
本文将对教学楼综合布线的可行性进行分析。
二、综合布线的必要性1. 信息化管理需求：随着教育信息化的推进，学校对信息的管理和共享需求日益增长。
通过综合布线可以实现校园网、系统集成、办公自动化等信息化建设，提高教学楼内的管理效率。
2. 教学资源共享需求：教学楼内的国际交流、学术研讨、在线教学等活动需要进行数据传输和信息共享。
合理的综合布线可以满足这些需求，提高教学资源的利用率。
3. 多媒体教学需求：教学楼内普遍存在多媒体教室，需要通过综合布线实现音视频信号的传输。
有效的综合布线可以提供高质量的音视频传输，提升教学效果。
三、可行性分析1. 技术可行性综合布线技术已经成熟，并且有一系列的标准和规范可供参考，如ISO/IEC 11801等。
市面上也有众多的综合布线系统供应商提供技术支持和产品选型。
因此，在技术上实施教学楼综合布线是可行的。
2. 经济可行性教学楼综合布线需要投入一定的资金，包括材料费、人力费用等。
但是考虑到综合布线可以提高教学效果、提供更好的学习环境，节约资源和人力成本，从长期来看，教学楼综合布线具有经济可行性。
3. 管理可行性教学楼综合布线需要进行系统管理和运维，包括对布线系统的维护和故障排除。
这需要学校配备一定的技术人员进行管理和维护工作。
但是随着技术进步，综合布线系统日常管理和维护工作相对简单，学校可以通过培训和合作外包的方式提高管理可行性。
四、实施建议针对教学楼综合布线的可行性分析，我提出以下实施建议：1. 制定综合布线规划：根据教学楼实际情况，制定综合布线实施方案，明确综合布线的目标和需求，确保实施顺利。
2. 技术选型和供应商选择：根据综合布线规划，选择符合要求的综合布线系统和供应商，确保其技术可靠性和售后服务。
某教学大楼综合布线系统的设计与实现
铜缆的优点：价格便宜，安装方便，适合短距离传输
光缆与铜缆的混合使用：根据实际需求，灵活选择光缆和铜缆，实现最优的传输效果
教学大楼综合布线系统实现
PART 04
施工前的准备
人员安排：确定施工人员，并进行相关的技术培训。
确定布线方案：根据教学大楼的需求和实际情况，确定布线方案。
材料准备：准备所需的线材、设备、工具等。
施工实施：按照设计方案，进行布线施工，包括线缆铺设、设备安装等
方案设计：根据需求分析，设计综合布线方案，包括布线方式、设备选型等
需求分析：确定系统需求，包括网络、电话、监控等
经Hale Waihona Puke 教训与改进建议设计阶段：充分考虑用户需求，避免后期修改
添加标题
施工阶段：严格按照设计方案进行施工，确保工程质量
添加标题
验收阶段：认真检查每一条线路，确保所有线路畅通无阻
环型拓扑：所有设备形成一个环，数据传输速度快，但维护困难
网状拓扑：所有设备之间都可以直接连接，适用于高可靠性要求的网络
总线型拓扑：所有设备通过一条总线连接，成本低，但数据传输速度慢
混合拓扑：结合多种拓扑结构的优点，适用于复杂的网络环境
设备间与配线间的设计
设备间位置：选择便于维护和管理的位置
空调系统：保持设备间和配线间的温度和湿度稳定
电缆敷设原则：最短路径、最少弯折、避免干扰
04
02
03
电缆敷设方法：直埋、架空、管道、隧道等
电缆端接要求：牢固、可靠、美观、易于维护
电缆端接工艺：热熔、压接、焊接等
05
电缆端接标准：符合相关行业标准和规范
06
电缆端接测试：绝缘电阻测试、导通测试等
设备间与配线间的安装与配置
教学楼网络综合布线系统
教学楼网络综合布线系统摘要综合布线系统是一套用于建筑物内或建筑群之间为计算机、通信设施与监控系统预先设置的信息传输通道。
它将语音、数据、图像等设备彼此相连，同时能使上述设备与外部通信数据网络相连接。
关键字：通信设施监控系统信息传输通道综合布线光纤双绞线目录第一章前言1.1综合布线产生的背景……………………………………………………………1.2综合布线系统的基本概念………………………………………………………1.3综合布线系统的特点……………………………………………………………第二章网络综合布线系统的组成2.1工作区子系统……………………………………………………………………2.2水平干线子系统…………………………………………………………………2.3垂直干线子系统…………………………………………………………………2.4管理间子系统……………………………………………………………………2.5设备间子系统……………………………………………………………………2.6建筑群子系统……………………………………………………………………第三章设计需求分析3.1综合布线的需求…………………………………………………………………3.2相关产品的介绍…………………………………………………………………3.3工程概括…………………………………………………………………………第四章设计方案4.1 线缆长度…………………………………………………………………………4.2 实际要求…………………………………………………………………………第五章参考文献第六章综合布线系统的材料及估算前言1.1综合布线产生的背景人类社会已开始进入信息社会，信息逐渐渗透到人们工作、生活、娱乐、商业、制造业、军事等各个领域，办公自动化、电子商务、网上购物、远程医疗、家庭上网、电子博物馆等概念逐渐变为现实，这一切都是依赖于计算机技术、通信技术、网络技术、信息技术的飞速发展，依赖于这些新技术在人们生活中的广泛应用。
教学楼网络综合布线
学期课程报告课程名称网络综合布线技术实习题目网络综合布线项目规划与设计专业计算机科学与技术班级学号学生姓名指导教师2010年12月21日制作人：制作时间：2010年12月21日目录一、工程建设说明 (2)二、综合布线系统系统图 (7)三、综合布线系统施工平面图 (12)四、综合布线系统信息点点数统计表 (13)五、综合布线系统材料概预算表 (13)六、综合布线系统端口对照表 (14)七、综合布线系统机柜大样表 (17)八、综合布线系统施工进度表 (17)九、综合布线系统课程设计总结 (19)一、工程建设说明随着计算机技术、宽带技术以及网络技术的飞速发展，人们对信息的需求越来越大。
信息化的浪潮正在席卷全球的每一个角落。
人们的生活发生了翻天覆地的变化。
而且这种趋势不仅仅体现在技术的更新上，更重要的是体现在人们的思维习惯上，信息化正逐渐成为人们最基本的需求而体现在生活的各个层面上。
过去，在设计大楼内部的语音及数据系统时，会使用各种不同的传输线缆，信息插座以及插头。
例如：用户电话交换机通常使用双绞线，局域网络（LAN）则可能使用双绞线或同轴电缆，这些不同的系统使用不同的线缆来构成各自的传输网络。
而这些不同的信息插座、插头及配线架之间无法互相兼容，相互之间达不到共用的目的。
现在可以将所有语音、数据、电视（会议电视、监控电视）设备的布线组合在一套标准的布线系统上，并且将各种设备终端插头插入标准的信息插座，这就是我们所说的结构化综合布线系统。
一套先进的综合布线系统，不仅能支持一般的话音、数据传输，它还应能支持多种网络协议，和不同生产厂商的设备互连，可适应各种灵活的、容错的组网方案。
综合布线系统作为语音及数据传输的通道，高速、高带宽、稳定可靠是其网络架构所应必备的基本条件，同时考虑前瞻网络技术的未来发展，将布线系统纳入兼顾当前及涵盖未来发展的计划之中我们在充分理解用户的需求，并在仔细研究图纸后，以此为依据，本着诚挚、科学的态度，充分考虑贵方的需求。
校园网络综合布线系统课件
对网络设备进行管理，包括故 障诊断、计费管理、用户管理 等功能。
网络拓扑结构
01
02
03
总线型拓扑
所有节点共享一条总线， 适用于小型网络，但故障 影响范围较大。
星型拓扑
每个节点连接至中心节点 ，故障影响范围较小，但 中心节点负担较重。
环型拓扑
节点连接成环状，具有较 高的可靠性，但维护较为 复杂。
03
系统实现
按照设计方案进行详细施工，确保布线质量和设备安 装到位。
04
测试验收
对布线系统进行测试验收，确保系统符合设计要求和 质量标准。
05
文档编制
编制完整的布线系统文档，包括设计图纸、施工记录 、测试报告等。
方案评估与优化
方案评估
对设计方案进行评估，包括成本、性 能、可扩展性等方面，确保方案符合 学校实际需求和未来发展需要。
提高效率
综合布线系统可以使校园内的 各种资源得到合理分配和有效 管理，提高整体工作效率。
降低成本
采用综合布线系统可以减少布 线和维护成本，提高整体经济 效益。
02
校园网络综合布线系统结构
系统组成部分
传输介质
包括光纤和铜缆，用于传输数 据和语音信号。
连接器件
包括配线架、跳线、信息插座 等，用于连接用户设备。
方案优化
根据评估结果，对设计方案进行优化 调整，提高系统的性能和可扩展性， 降低成本和维护成本。
05
校园网络综合布线系统施工与验收
施工准备与注意事项
施工准备
在开始施工前，需要充分了解校园网络综合布线系统的需求和设计，准备好所 需的材料和设备，并确保施工队伍具备相应的技能和经验。
注意事项
一栋教学楼的网络综合布线
一栋教学楼的网络综合布线
一栋教学楼的网络综合布线是指在这栋教学楼内，为了满足教学和学习的网络需求，采用一定的技术和方法，将各种网络设备和设施有机地连接起来，形成一个完整、稳定、高效的网络环境。
具体的布线包括：
1. 网络核心设备的布置：在教学楼内设置网络核心交换机和路由器，连接教学楼内所有的网络设备。
2. 网络接入设备的安装：在每个教室、办公室、实验室等场所安装网络接入设备，如交换机、无线接入点等。
3. 网络电缆的敷设：在教学楼内铺设各种网络电缆，如光纤、双绞线等，连接各个网络设备。
4. 网络机房的建设：在教学楼内建设网络机房，用于集中管理和维护网络设备。
5. 网络安全设施的设置：在教学楼内设置网络安全设施，如防火墙、入侵检测系统等，保障网络的安全性。
6. 网络管理软件的安装：在教学楼内安装网络管理软件，用于对网络进行监控、管理和维护。
通过以上综合布线的措施，可以实现教学楼内各种网络设施的互联互通，提高网络的可靠性、稳定性和安全性，为师生的学习和教学提供更好的支持和保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
学期课程报告课程名称网络综合布线技术实习题目网络综合布线项目规划与设计专业计算机科学与技术班级学号学生姓名指导教师2010年12月21日制作人：制作时间：2010年12月21日目录一、工程建设说明 (2)二、综合布线系统系统图 (7)三、综合布线系统施工平面图 (12)四、综合布线系统信息点点数统计表 (13)五、综合布线系统材料概预算表 (13)六、综合布线系统端口对照表 (14)七、综合布线系统机柜大样表 (17)八、综合布线系统施工进度表 (17)九、综合布线系统课程设计总结 (19)一、工程建设说明随着计算机技术、宽带技术以及网络技术的飞速发展，人们对信息的需求越来越大。
信息化的浪潮正在席卷全球的每一个角落。
人们的生活发生了翻天覆地的变化。
而且这种趋势不仅仅体现在技术的更新上，更重要的是体现在人们的思维习惯上，信息化正逐渐成为人们最基本的需求而体现在生活的各个层面上。
过去，在设计大楼内部的语音及数据系统时，会使用各种不同的传输线缆，信息插座以及插头。
例如：用户电话交换机通常使用双绞线，局域网络（LAN）则可能使用双绞线或同轴电缆，这些不同的系统使用不同的线缆来构成各自的传输网络。
而这些不同的信息插座、插头及配线架之间无法互相兼容，相互之间达不到共用的目的。
现在可以将所有语音、数据、电视（会议电视、监控电视）设备的布线组合在一套标准的布线系统上，并且将各种设备终端插头插入标准的信息插座，这就是我们所说的结构化综合布线系统。
一套先进的综合布线系统，不仅能支持一般的话音、数据传输，它还应能支持多种网络协议，和不同生产厂商的设备互连，可适应各种灵活的、容错的组网方案。
综合布线系统作为语音及数据传输的通道，高速、高带宽、稳定可靠是其网络架构所应必备的基本条件，同时考虑前瞻网络技术的未来发展，将布线系统纳入兼顾当前及涵盖未来发展的计划之中我们在充分理解用户的需求，并在仔细研究图纸后，以此为依据，本着诚挚、科学的态度，充分考虑贵方的需求。
1、背景情况简述电信光纤已经铺设到教学楼二楼网络中心，所有楼宇的光缆均由此拉出。
各个楼群之间用光缆，楼内使用双绞线，该学校现有建筑：教学楼1栋、学生宿舍2栋。
2、总体需求描述（虚拟网络规模描述）综合布线系统能够满足数据、语音的传输以及办公系统的管理等，并充分考虑到未来网络应用的发展。
为建筑物内的各智能系统提供信息通路，并以宽带连接方式接入公网。
综合布线系统主要支持的应用系统为电话通讯系统、数据网络系统、多媒体信息系统以及未来的物业管理信息系统、电视会议、客户信息办公等，并能支持集成智能系统的应用。
1) 教学楼共计5层，1、2层共用一个的管理间，3、4层共用一个的管理间。
每层楼有30间教室，每间教室1个信息点。
2) 学生宿舍共计6栋，每栋5层，每栋都有自己独立的管理间。
每层30间宿舍，每个宿舍1个信息点。
布线系统应当满足如下的技术要求：◆符合最新的国际标准ISO/IS11801及TIA/EIA568B.2标准、EN50173通用布线系统欧洲标准、EN55022/CLASS B （电磁兼容）标准、IEC332-3的阻燃要求、GB/T 50311—2000 建筑与建筑群综合布线系统工程设计规范、GB/T 50311—2000 建筑与建筑群综合布线系统工程验收规范◆根据用户的使用需求，布线系统采用六类非屏蔽布线解决方案。
整个布线系统分为数据网和语音网布线系统。
◆能在现在和将来适应技术的发展，所有插座端口都支持数据通讯、语音通讯和多媒体通讯。
◆所有接插件都是模块化的标准件，以方便将来有更大的发展时，很容易地将设备进行扩展。
◆能够支持250M的数据传输，可支持以太网、高速以太网、令牌环网、ATM、FDDI、ISDN等网络及应用。
◆系统设计保留一定的扩容量，以要求将来需求变化时很容易安置设备。
◆整个综合布线系统质保15年。
3、拓扑结构图：布线系统采用星型的全模块化结构，有极大的灵活性，可通过不同的跳线型式以完成不同形式网络的应用，并构成不同逻辑拓扑结构。
能支持语音及多种计算机数据系统、多媒体等系统的需要，满足宽带综合业务数字网（B~ISDN）要求。
归入该综合布线系统的话音通信系统、计算机网络系统，能兼容语音、数据、图像的传输，并可与外部网络相连。
管理间1管理间2宿舍...宿舍...4、选择器件原则插头保持力：最低30LBS（介于插头与插座之间）插拔次数：≥750次端接次数：≥150次物理性能：材料：高抗压及阻燃塑料，符合UL 94-V0线束及连接片材料：铜铍合金电气性能：绝缘阻抗：>500 mΩ绝缘电压：1000 VAC RMS（ Contact to contact @ 60 Hz）接点阻抗：≤20 mΩ电流：1.5A适用线径范围：23AWG-26AWG环境条件：－40℃～70℃（储藏）－10℃～60℃（工作）相对湿度：93%（工作）二、综合布线系统系统图1、布线工程需求描述综合布线系统主要是满足其办公、信息化管理等方面的要求。
对于数据、语音系统传输的速率、带宽，传输的可靠性。
根据这样的用户需求，我们在综合布线系统的设计时，电话网和互联网布线系统采用六类非屏蔽的布线系统。
数据主干采用6芯室内多模光缆。
语音主干采用3类50对非屏蔽大对数电缆。
2、项目施工流程分析综合布线系统相对其它工程技术项目而言，是一项投资较大，人员介入较多的工程。
因此我们有充分的思想准备，在项目实施前进行充分的技术准备、物质准备和组织准备，使工程在实施过程中具有充足人力，物力和资金。
总体设计目标为：（1）实现和Internet的网络互联，实现信息资源的共享。
（2）实现办公、管理等数据资料查询的信息化、管理科学化和办公自动化。
（3）支持LCD、多媒体查询等系统的接入。
（4）具有开放式的结构，系统预留一定容量，在需要时可方便地对系统进行扩展。
（5）实现对数据、语音系统的统一管理。
根据用户的要求，综合布线系统可通过电缆获得声音、数据和高频带宽度视频信号并连接硬件组件。
并具有如下特点：▪实用性：实施后，综合布线系统将能够适应现代和未来技术的发展，并且实现话音，数据的通信，图像及楼宇自动化控制信号的传输。
▪灵活性：综合布线系统能满足应用的要求即任一信息点能够连接不同类型的设备，如计算机、打印机、终端或电话、传真机以及各类传感器件，图像监控设备等。
▪模块化：综合布线系统中除去固定于建筑物内的水平缆线外，其余所有的接插件都是基本式的标准件，可互连所有话音、数据、图像、网络和楼宇自动化设备的连接。
以方便使用搬迁、更改、扩容和管理。
▪可扩展性：综合布线系统是可扩充的，以便将来有更大发展时，很容易将设备扩展进去。
3、系统各子系统的设计要求分析工作区子系统包括固定在适当位置的超5类RJ-45信息插座、网卡以及用于连接入网终端设备的两端装有RJ-45信息插头的超5类非屏蔽双绞线组成。
信息插座一般应明装在墙壁上，距地面30cm处。
本工程的工作区按照信息点进行划分，一个信息点为一个标准工作区。
语音信息点的水平数据线缆采用Vcom室内超5类非屏蔽双绞线系列。
管理子系统和涉及的器件本系统中包括：100对110型交叉连接配线架支持语音传输。
超5类24口模块式配线架支持数据传输。
24口机柜式光纤配线架支持数据传输。
语音跳线为卡接式跳线，用于管理间与设备间的语音点跳接。
高速数据跳线用于管理间和工作区数据点跳接，系统中暂不配置数据跳线。
ST-SC光纤跳线用于管理间与设备间连接垂直光纤和网络设备，系统中暂不配置。
配线间设计楼层配线架（FD）安装在各楼层弱电竖井内的19in机柜中，并尽量靠近进线口。
GCS色标标记方案系统、科学地规定了怎样根据参数和识别步骤查清交连场的线路和设备端接点配线间应尽量保持室内无尘土，通风良好，室内照明不低于150 lx，应符合有关消防规范并配置有关消防系统。
每个电源插座的容量不小于300 W。
垂直干线子系统和涉及的器件由垂直大对数铜缆或光缆组成。
它的一端端接于设备机房的建筑特配线架上，另一端端接在楼层电信间的楼层配线架上。
本设计中采用Vcom 5类50对UTP作为语音主干，采用8芯室内多模光缆作为数据主干，连接设备间BD和各楼层的FD。
干缆用量每层垂直线缆长度(m)=(距BD的楼层数×层高＋电缆井至BD 距离＋端接容限(光纤10 m，双绞线6 m))×每层需要根数总垂直干线线缆长度等于各楼层垂直线缆长度之和垂直线缆布线方式采用电缆孔方法设备间子系统和涉及的器件大楼的数据及语音的机房均设在1层总机房，包括：100对110型交叉连接配线架支持语音传输。
24口19 in机柜式光纤配线架支持数据传输。
设备间设计建议配置了1个42 U机柜用于语音，1个42 U机柜用于数据。
总配线架的安装位置应尽量靠近入线口设备间子系统是整个配线系统的中心单元，它的布放、选型及环境条件的考虑是否适当都直接影响到将来信息系统的正常运行及维护和使用的灵活性。
4、整体系统图教学楼规划图学生宿舍规划图三、综合布线系统施工平面图综合布线图：四、综合布线系统信息点点数统计表五、综合布线系统材料概预算表305M9 多模光纤3DVX-006(亚美亚)6芯室外多模铠装光500M35元/M1750010 水晶头AMP900个 1.2 108011 19‘墙柜’6U20个420 840012 19‘网络机柜‘22U 7个1000 700013 光纤耦合器4910 49014 光纤终端保护盒8口终端保护盒7个50 35015 光纤终端保护盒24口终端保护盒1个200 200 16 PVC管线500M7元/M 3500总计400572 六、综合布线系统端口对照表路由器用来实现校园网接入到外网，要具备三个以上的以太网接口，要求提供强大的转换能力。
出口路由器担负着整个校园网的外网接入任务，其可靠性及性能的要求较高。
我选择Cisco 1841做为学校的外网路由器。
参考价格：3800元。
路由器基本性能：普联TP-LINK TL-R488T 宽带路由器支持网络协议TCP/IP，DHCP，ICMP，NAT，PPPoE，SNTP，HTTP，DNS，TFTP本网络选取5台惠普HP ProLiant ML370 G6(AU667A)服务器，它秉承深得用户青睐的HP NetServer LH3之精华，使得性能更出色，可靠性更高。
它集性能、存储和高可用等技术于一身，有高端服务器的特性。
参考价格：20000*5=100000元服务器基本性能：部门级服务器塔式Windows 2000 Advanced Server + SP4简体中文,WindowsServer2003R2Enterprise Edition简体中文版,Windows Server 2003 R2 Standard Edition简体中文,Windows Server 2003 R2 Standard x64Edition,Windows Server 2003 R2 Enterprise x64 Edition,RedHat Enterprise Linux AS中心交换机基本性能：WS-C3750-24TS-S企业级,三层,可网管型交换机,千兆交换机,以太网交换机存储转发方式七、综合布线系统机柜大样表为了进一步加强网络安全，在防火墙、各种服务器以及PC上安装病毒监控软件来阻止病毒的传播，同时把病毒数据库不断更新，并下发到桌面系统。
