tm1817_V1.0天微小康sztwdz

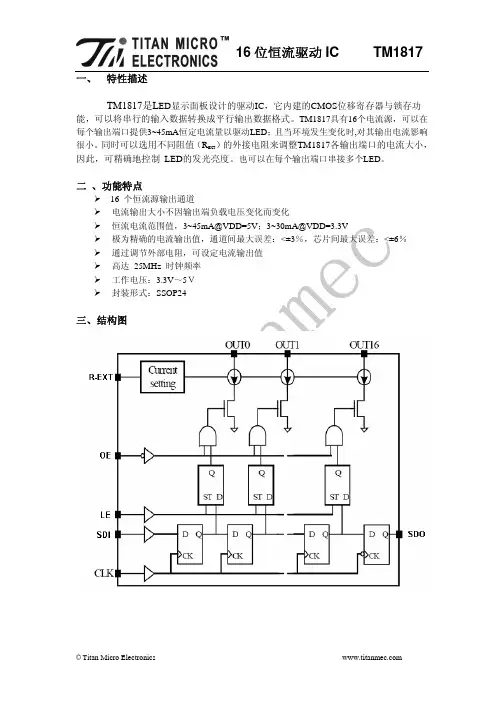

16 位恒流驱动 IC一、 特性描述TM1817TM1817是LED显示面板设计的驱动IC，它内建的CMOS位移寄存器与锁存功能，可以将串行的输入数据转换成平行输出数据格式。
TM1817具有16个电流源，可以在 每个输出端口提供3~45mA恒定电流量以驱动LED；且当环境发生变化时,对其输出电流影响 很小。
同时可以选用不同阻值（REXT）的外接电阻来调整TM1817各输出端口的电流大小， 因此，可精确地控制 LED的发光亮度。
也可以在每个输出端口串接多个LED。
二 、功能特点16 个恒流源输出通道 电流输出大小不因输出端负载电压变化而变化 恒流电流范围值，3~45mA@VDD=5V；3~30mA@VDD=3.3V 极为精确的电流输出值，通道间最大误差：<±3％，芯片间最大误差：<±6％ 通过调节外部电阻，可设定电流输出值 高达 25MHz 时钟频率 工作电压：3.3V～5Ｖ 封装形式：SSOP24三、结构图©Titan Micro Electronics16 位恒流驱动 IC四、封装示意图TM1817SSOP24 五、管脚说明 名称 GND SDI CLK LE OUT0～OUT15 OE 控制逻辑及驱动电流的接地端 串行数据输入端 时钟信号的输入端，时钟上升时移位数据 数据锁存控制端。
当LE是高电平时，串行数据会被传入至输入锁存器； 当LE是低电平时，资料会被锁存 恒流源输出端 输出使能控制端，当 OE 是低电平时，即会启动 OUT0～OUT15 输出；当 OE 是高电平时，OUT0～OUT15 输出会被关闭 SDO R—EXT 串行数据输出端；可接至下一个芯片的 SDI 端口 连接外接电阻的输入端；此外接电阻可设定所有输出通道的 输出电流 VDD 芯片电源 功能说明©Titan Micro Electronics16 位恒流驱动 IC六、 输出及输入等效电路TM1817七、 时序图©Titan Micro Electronics16 位恒流驱动 IC八 、真值表TM1817九、最大限定范围特性 电源电压 输入端电压 输出端电流 输出端承受电压 代表符号 VDD 最大限定范围 0～6.0 -0.4～VDD+0.4V +65 -0.5～+6.0 单位 V V mA VVINIOUTVDS时钟频率 IC 工作时的环境温度 IC 储存时的环境温度FCLKTopr Tstg25 -40～+85 -55～+150MHZ.. ..©Titan Micro Electronics16 位恒流驱动 IC十、直流特性（VDD=5.0V）特性 电源电压 输出端承受电压 代表符号 VDD 测量条件 -----------OUT0～OUT15 参考直流特性的测试电路 ------------------Ta=-40～85℃ Ta=-40～85℃ 最小值 4.5 ----3 --------0.7＊ VDD GND --------4.6 ------------------------250 250 ----------------------------------15 ---30TM1817一般值 5.0 --------------------最大值 5.5 5 45 -8.2 8.2 VDD 0.3＊ VDD 0.5 0.4 --------±3℅ ----±3℅ ±0.1 ﹪ ±1﹪ 500 500 2.5 4.5 6 5.2 6.5 --------800 800 5.0 7.0 9.0 8.5 9.5 mA ℅/V ℅/V KΩ KΩ mA 单位 V V mA mA mA V V μA V V mAVDS IOUT IOH IOLSDO 输出端电流输出高 输出端电 压 电平 输出低 电平 输出端漏电流 输出端电压 输出端电流 1 输出电流误差 输出端电流 2 输出电流误差 输出电流误差/VDS 变 化量 输出端电流误差/VDD 变化量 Pull-up 电阻 Pull-down 电阻VIH VILVOH VOLVOHVDS=18 IOL=+1mAIOH=1mA VDS=1V Iol=26.25mA VDS=0.6V VDS=0.8V Iol=52.5mA VDS=0.8V VDS=1.0V～3.0V VDD=4.5V～5.5V 0E LE Rext=未接, OUT0～ OUT15=OFF Rext=1240Ω, OUT0～ OUT15=OFF Rext=620Ω, OUT0～ OUT15=OFF Rext=1240Ω, OUT0～ OUT15=ON Rext=620Ω, OUT0～ OUT15=ON Rext=620Ω Rext=620Ω Rext=1246Ω Rext=1246ΩIOUT1dIOUT2 IOUT2 dIOUT2﹪/△VDS ﹪/△VDDRIN(up) RIN(down)IDD(off)1IC 工作电流IDD(off)2 IDD(off)3 IDD(on)1 IDD(on)2注：Ta 为环境温度©Titan Micro Electronics16 位恒流驱动 IC十一、直流特性（VDD=3.3V）特性 电源电压 输出端承受电压 代表符号 VDD 测量条件 -----------OUT0～OUT15 参考直流特性的测试电路 ------------------Ta=-40～85℃ Ta=-40～85℃ 最小值 3.0 ----3 --------0.8VD D GND --------4.6 ------------------------26.25 ±1TM1817一般值 3.3 --------------------最大值 3.6 5 30 -8.2 8.2 VDD 0.3＊ VDD 0.5 0.4 --------±3℅ 单位 V V mA mA mA V V μA V V mAVDS IOUT IOH IOLSDO 输出端电流输出高 输出端电 压 电平 输出低 电平 输出断漏电流 输出端电压 输出端电流 1 输出电流误差VIH VILVOH VOL VOH IOUT1 dIOUT2VDS=18 IOL=+1mAIOH=-1mAVDS=1VIOL=26.25m A VDS=1.0V Rext=1860Ω Rext=1860Ω输出端电流 2 输出电流误差 输出电流误差/VDS 变化量 输出端电流误差 /VDD 变化量 Pull-up 电阻 Pull-up 电阻IOUT2 dIOUT2﹪/△VDS ﹪/△VDDVDS=1.0V Iol=30mA VDS=1.0VRext=744Ω Rext=744Ω----------------250 250 -------------------52.5 ±0.1 ℅ ±1℅ 500 500 500 1.8 4.1 5.2 4.5 5.4----±3℅ --------800 800 5.0 7.0 9.5 7.0 8.5mAVDS=1.0V～3.0V VDD=3.0V～3.6V OE LE Rext=未接, OUT0～ OUT15=OFF Rext=1860Ω, OUT0～ OUT15=OFF Rext=744Ω, OUT0～ OUT15=OFF Rext=1860Ω, OUT0～ OUT15=ON Rext=744Ω, OUT0～ OUT15=ON℅/V ℅/V KΩ KΩRIN(up) RIN(down)IDD(off)1IDD(off)2IC 工作电流IDD(off)3 IDD(off)1 IDD(off)2mA©Titan Micro Electronics16 位恒流驱动 IC十二、直流特性的测试电路TM1817十三、动态特性（VDD=5.0V）特性 CLK-OUT 延迟时间 （低电平到高电平） LE-OUT OE-OUT CLK-SDO CLK-OUT 延迟时间 （高电平到低电平） 电流输出上升时间 电流输出下降时间 LE-OUT OE-OUT CLK-SDO 代表符 tpLH1 tpLH2 tpLH3 tpLH tpLH1 tpLH2 tpLH3 tpLH tor tof 测量条件 最小值 ---一般值 80 80 115 20 80 80 115 20 160 70 最大值 100 100 135 40 100 100 135 40 180 90 单位 ns ns n ns ns ns ns ns ns nsVDD=5.0V VDS=1.0V VIH=VddVIL=GND Rext=830Ω----------------------------VL=4.5V RL=100Ω CL=10pF十四、动态特性（VDD=3.3V）特性 CLK-OUT 延迟时间©Titan Micro Electronics代表符测量条件最小值 ----一般值 80 80最大值 100 100单位 ns nstpLH1tpLH2LE-OUTVDD=3.3V----16 位恒流驱动 IC（低电平到高电平） OE-OUT CLK-SDO CLK-OUT 延迟时间 （高电平到低电平） LE-OUT OE-OUT CLK-SDO 电流输出上升沿时间 电流输出下降沿时间TM1817115 20 80 80 115 20 160 70 135 40 100 100 135 40 180 90 n ns ns ns ns ns ns nstpLH3 tpLH tpLH1 tpLH2 tpLH3 tpLH tor tofVDS=1.0V VIH=VddVIL=GND Rext=830Ω VL=3V RL=100Ω CL=10pF-------------------------十五、动态特性的测试电路十六、时序波形图©Titan Micro Electronics16 位恒流驱动 ICTM1817十七、应用信息将 TM1817 应用与 LED 面板设计上时，通道间甚至芯片间的电流差异极小。
全球电源芯片主要参数比较-天微2月13号培训
天微电源管理IC 电源管理IC
技术支持 QQ:2335507191
20122012-2-12
培训要点
一、国内同类产品简介 1、公司简介 2、主营产品 二、主要技术参数（与我司有竞争的产品） 1、电气性能参数 三、其他类产品与我司产品比较 四、总结
一、国内同类产品简介
1、企业简介 TM（天微） TM（天微） 深圳市天微电子有限公司成立于二零零三年十一月，是以集成电路 设计、销售为核心业务的高新技术企业，并于2007年 设计、销售为核心业务的高新技术企业，并于2007年9月通过集成 电路设计企业认证。2008年被评为深圳市集成电路设计行业的第一 电路设计企业认证。2008年被评为深圳市集成电路设计行业的第一 批自主创新 “龙头企业”；2009年7月通过英国ICQA质量认证。 “龙头企业”；2009年 月通过英国ICQA质量认证。 2、主要产品 -电能计量及管理红外控制及编解码 -LED照明及驱动音频及视频处理IC LED照明及驱动音频及视频处理IC -LCD显示驱动数模转换器(DAC) LCD显示驱动数模转换器(DAC) -模数转换器(ADC)MCU及其外围器件 模数转换器(ADC)MCU及其外围器件 -电源管理通讯及接口 -工业控制专用IC通用器件 工业控制专用IC通用器件
国外同类电源IC 国外同类电源IC PI公司电源（美国）、VIPER（意法半导 PI公司电源（美国）、VIPER（意法半导 体）、UC系列（安森美半导体）、ICE 体）、UC系列（安森美半导体）、ICE （英飞凌）
谢谢！
1、企业简介 OB(昂宝) 、企业简介 OB(昂宝) 昂宝电子（上海）有限公司座落在中国国家级信息技术产业基 地--上海浦东张江高科技园区，是一家从事高性能模拟及数模混合 --上海浦东张江高科技园区，是一家从事高性能模拟及数模混合 集成电路设计的企业。 公司专注于设计、开发、测试和销售基于先进的亚微米CMOS、 公司专注于设计、开发、测试和销售基于先进的亚微米CMOS、 BIPOLAR、BICMOS、BCD等工艺技术的模拟及数字模拟混合集成 BIPOLAR、BICMOS、BCD等工艺技术的模拟及数字模拟混合集成 电路产品，以通信，消费类电子，计算机及计算机接口设备为市场 目标，致力成为世界一流的模拟及混合集成电路设计公司。 2、主要产品 - 电源管理ICs 电源管理ICs - 高速、高精度数模/模数转换器 高速、高精度数模/ - 无线射频ICs 无线射频ICs - 混合信号的系统级芯片(SOC) 混合信号的系统级芯片(SOC)
天微产品选型表
固定花样三色灯驱动IC 6路LED恒流驱动IC LED照明及装饰驱动IC 9路LED恒流驱动IC LED照明及装饰驱动IC LED照明及装饰驱动IC LED照明及装饰驱动IC LED照明及装饰驱动IC LED照明及装饰驱动IC LED照明及装饰驱动IC LED照明及装饰驱动IC LED照明及装饰驱动IC
产品型号 TC1011 TC1006 TC1005 TC1003 TM1108 TM1107 TM1106 TM1105 TM1102 TM1103 TM1101 TM-SX670 TC1002
产品类型 电机控制专用IC 电机控制专用IC 电机控制专用IC 电机控制专用IC 仪器仪表专用IC 仪器仪表专用IC 仪器仪表专用IC 仪器仪表专用IC 仪器仪表专用IC 仪器仪表专用IC 仪器仪表专用IC 系统控制专用IC 电机控制专用IC
电力电子专用控制IC 电源管理IC
场效应管（MOSFET）
M1N60A M1N60B M1N60C M1N65 M1N65A M1N65B M2N60 M2N60B M2N65 M3N60 M3N65 M4N60 M4N65 M5N60 M5N65 M6N65 M7N65 M8N60 M8N65 M9N60
产品型号 TM1621 721 TM1722 TM1723 TM1726 TM1727 TM1728 TM1729 TM1730 TM75823
产品类型 LCD面板显示驱动IC LCD面板显示驱动IC LCD面板显示驱动IC LCD面板显示驱动IC LCD面板显示驱动IC LCD面板显示驱动IC LCD面板显示驱动IC LCD面板显示驱动IC LCD面板显示驱动IC LCD面板显示驱动IC
LED照明及装饰驱动IC
特性描述 1路恒流驱动,15~45mA电流,端口耐压24V 输入电压1.5V,升压驱动,80~200mA电流 3路恒流驱动,单线级联,灰度256级可调 3路恒流驱动,单线级联,灰度2568级可调,工作电压6～24V
EA9系列样本资料
施耐德电气在中国
1987年，施耐德电气在天津成立第一家合资工厂梅兰日兰，将断路器技术带到中国，取代传统保险 丝，使得中国用户用电安全性大为增强，并为断路器标准的建立作出了卓越的贡献。90年代初，施耐 德电气旗下品牌奇胜率先将开关面板带入中国，结束了中国使用灯绳开关的时代。
TM1722_V1.1 天微电子
LCD驱动控制专用电路 TM1722一、 概述TM1722是一种LCD驱动控制专用电路，内部集成有MCU 数字接口、数据锁存器、LCD驱动、幻彩背光驱动等电路。
本产品性能优良，质量可靠，无须更改解码板底层指令，与天微现有LED驱动IC的指令集完全兼容。
同时支持PWM背光驱动；主要应用于VCR、VCD、DVD 及家庭影院等产品的显示屏驱动。
二、 特性说明Ø采用低功耗CMOS工艺Ø最大15X4点LCD驱动Ø3路LED驱动，具有64级PWM，可用于LCD幻彩背光驱动；Ø1/2或1/3LCD驱动偏压可选ØLCD工作电压可调Ø串行接口（CLK，STB，DIO）Ø振荡方式：内置RC振荡，典型振荡频率为128KHZØ封装形式：SOP24三、 管脚定义- 1 - ©Titan Micro Electronics LCD驱动控制专用电路 TM1722四、管脚功能定义：- 2 - ©Titan Micro Electronics LCD驱动控制专用电路 TM1722五、 显示寄存器该寄存器存储通过串行接口从外部器件传送到TM1722的数据，地址从00H-0FH共16字节单元，实际的地址有02H、03H、06H、07H、0AH、0BH、0EH、0FH共8字节单元,分别与芯片SGE和COM 管脚所接的LCD灯对应，没有的SEG引脚相对应的地址单元写0。
分配如下图：写LCD显示数据的时候，按照从显示地址从低位到高位，从数据字节的低位到高位操作。
上电后所有寄存器初始状态为0- 3 - ©Titan Micro Electronics LCD驱动控制专用电路 TM1722七、 指令说明指令用来设置显示模式和LCD 驱动器的状态。
在STB下降沿后由DIO输入的第一个字节作为一条指令。
经过译码，取最高B7、B6两位比特位以区别不同的指令。
设备选型表
序号名称型号生产能力功率1净乳机OCM55000L 5.5KW 2高压均质机GJJ-1/401500L/h30Kw 3牛奶巴氏杀菌机SLBS0.5-50t/h24Kw 4发酵罐LPG-200030-3000L/h22Kw 5双道打浆机DJ2-108000-1000022Kw 6搅拌机V600L/h 1.5Kw 7灌装机BW-1000-22000-2500盒/h25Kw 8多功能清洗机FX-80030-400Kg/h 2.57Kw 9榨汁机WF-A100010-200Kg/h0.75Kw 10膜过滤分离器HC-003010-30t/h14Kw 11离心机GF-1050-6L3Kw 12真空浓缩机DTN-50035Kw 13食品杀菌设备YD-GT7C1200罐/次28Kw 14转盘式口服液灌装机DGK10-302400-3000瓶/h0.75Kw 15真空干燥机YGZ-100075Kg/次 5.5KW 16高效混合机VH-0.140Kg/次 1.1Kw 17微粉碎机WFG-3030-800kg/h46Kw 18包装机HY-42020-80bags/min 3.0Kw规格（MM）数量单价(元)总价生产厂家975×705×121013800038000山东双龙机械食品有限公司1300×1100×145023600072000海诺尼轻工机械有限公司1120000120000上海长隆设备有限公司520000100000江苏无锡市南京化工成熟设备厂10168016800江苏科威机械有限公司1600×680×1080518000900003700×1600×2800329000870005000×1300×1460538000190000280×340×5005435021750广州世涂食品机械有限公司2100×1190×200022200044000广州世涂食品机械有限公司700×450×160014000040000旭军机械3300×3270×330018800088000仁峰机械2800×1400×175051000050000廊坊市顶天轻工机械有限公司1100×1000×1350102800280001693×1190×150041000100001900×1190×600315000450009000×1500×38002550001100001600×1350×170032700081000备厂。
TM1628
地址：深圳市高新技术产业园南区深港产学研基地西座 W318 室
Add：West318, IER Building, South Area Shenzhen Hi-Tech Industrial Park, Shenzhen, China
电话：86-755-26544337
传真： 86-755-26544337
邮编：518057
Email： nintausxu@ 网址： 第 1 页 共 1 页
深圳市天微电子有限公司
SHENZHEN TITAN M ICRO ELECTRONI CS CO., LTD.
四、 管脚定义：
NC
Seg12/Grid7～ 输出（段/位） 18～20 段/位复用输出 Seg14/Grid5
VDD VSS
逻辑电源 逻辑地
7、21 5V±10% 22、25、28 接系统地
五、 显示寄存器地址和显示模式：
该寄存器存储通过串行接口从外部器件传送到TM1628 的数据，地址分配如下：
六、 键扫描和键扫数据寄存器：
第 5 页 共 5 页
深圳市天微电子有限公司
SHENZHEN TITAN M ICRO ELECTRONICS CO., LTD.
因为DOUT 管脚为N 管开漏输出，所以该脚要连接一个外部上拉电阻（1KΩ到10KΩ）
**：读取数据时，从串行时钟CLK 的第8 个上升沿开始设置指令到CLK 下降沿读数据之间需要一 个等待时间tWAIT(最小1μS)。
三、 内部功能框图：
地址：深圳市高新技术产业园南区深港产学研基地西座 W318 室
Add：West318, IER Building, South Area Shenzhen Hi-Tech Industrial Park, Shenzhen, China
国产化软件无线电平台设计与实现
国产化软件无线电平台设计与实现[摘要]在基于国产FPGA+DSP进行软件无线电平台研制并成功实现的技术基础上，通过全面总结分析说明了系统板、业务板和接口板的研制及实现，为今后研制软件无线电平台或国产化嵌入式系统提供技术借鉴。
[关键词]VPX、软件无线电、国产化。
1．引言：软件无线电是一种新的无线电系统体系结构，是一种现代无线电工程的设计方法、设计理念，其基本思想是将开放性、可扩展、简化的硬件作为通用平台，尽可能多地利用可重配置、可扩展组件实现无线电功能的软件。
但在软件无线电平台大量采用国外软硬件产品，给我国信息安全带来很大的隐患，因此研究支持自主可控的国产化软件无线电平台软硬件关键技术，提高信息安全防护能力成为当前迫切的需求。
随着国产处理器芯片、国产操作系统等部件技术的不断发展和成熟稳定，基于国产部件研制国产自主可控软件无线电平台已经具备研制条件。
本文就一款基于国产化FPGA+DSP、操作系统部件完全自主研制的软件无线电平台进行技术经验总结，分析说明了系统板、业务板和接口板的研制及实现，为今后研制软件无线电平台或国产化嵌入式系统提供技术借鉴。
2．总线技术经过多年的研究发展，软件无线电平台现阶段的硬件体系结构有三种，分别为流水式、工作站式和总线式。
流水式硬件结构的特点就是信号流向为流水式单线，一个平台可以是一个单板， FPGA、DSP和GPP(通用处理器)为其核心器件，FPGA用于并行的高速协处理，基带信号由FPGA和DSP负责，而和用户相关的应用层由GPP处理。
流水式软件无线电结构存在独立程度不高，没有统一并开放的接口标准，使得系统的通用性和伸缩性很差，所以这种结构仅适用于某些特定的通信系统中，不能满足复杂软件无线电系统的要求。
工作站式硬件结构特点是：通过以太网或PCI-Express使PC工作站和前端处理卡互联，处理卡完成AD/DA转换、上下变频、速率转换等功能。
无线信号的处理通过PC工作站的GPU或CPU进行。
TM1652_V1.0天微电子
SG驱动强度 8/8,SG1~SG8端口 为高电平时加压3V
测试
SG 驱动强度 8/8,SG1~SG8 端口 为高电平时加压 2V
测试
GR1~GR6 端口为低 电平时加压 0.3V
测试
VDD=5V，其它脚悬 空
最小值
20
20 80 —
TM1652 典型值
25
30 140 —
最大值
30
40 — ±1
单位
特性描述
LED 驱动控制专用电路 TM1652
TM1652 是一款LED（发光二极管、数码管、点阵屏）驱动控制专用芯片，内部集成了数字通讯电路、 解码电路、数据锁存器、震荡器、LED驱动电路。通讯方式采用异步串口通信（UART）协议，因芯片只 接收单片机发来的数据，仅需要单片机的一个TX端口发送数据给芯片即可，实现单线通讯；在显示驱动 方面，芯片采用动态扫描方式，两种显示模式可选，8级段驱动电流可调，16级位占空比可调；TM1652 内置消隐处理优化电路。
输入输出等效电路
GRx
SDA
SGx
图3
©Titan Micro Electronics
V1.0
2
LED 驱动控制专用电路 TM1652
集成电路系静电敏感器件，在干燥季节或者干燥环境使用容易产生大量静电，静电放电可能会损坏集成电路， 天微电子建议采取一切适当的集成电路预防处理措施，不正当的操作 焊接，可能会造成 ESD 损坏或者性能下降，芯片无法正常工作。
V
VDD=5V
—
0.35
—
V
无负载，显示关
—
—
5
mA
开关特性
在-20℃~+85℃下测试,除非另有说明 VDD=5V, GND=0V
tm1651_V1.0 天微小康
Page 3 of 16
V1.0
LED 驱动控制专用电路
7.2 地址命令设设置：
MSB B7 1 1 1 1 B6 1 1 1 1 B5 B4 B3 0 0 0 0 B2 0 0 0 0 B1 0 0 1 1 LSB B0 0 1 0 1 显示地址 00H 01H 02H 03H
初始化
发送写显存的数据命令
设置显存地址
传送1Byte数据 NO
送完数据？
发送显示控制命令
发送读按键命令
读按键数据并存储到MCU寄存器
有键按下？
YES
按键处理程序 NO
结束
Page 7 of 16
V1.0
LED 驱动控制专用电路
十 、参考程序
TM1651
/* *版权信息： 深圳天微电子 *文件名： TM1651 *当前版本： 1.0 *单片机型号： AT89S52 *开发环境： Keil uVision3 *晶震频率： 11.0592M *程序功能： 把 TM1651 所有显示寄存器地址全部写满数据 0xff，并开显示，然后再读按键值。 */ #include<reg52.h> #include<intrins.h> //定义端口 sbit clk = P1^2; sbit dio = P1^1; ///======================================= void Delay_us(unsigned int i) //nus 延时 { for(;i>0;i--) _nop_(); } ///====================================== void I2CStart(void) // 1651 开始 { clk = 1; dio = 1; Delay_us(2); dio = 0; } //============================================= void I2Cask(void) //1651 应答 { clk = 0; Delay_us(5); while(dio); clk = 1; Delay_us(2); clk=0; //在第八个时钟下降沿之后延时 5us，开始判断 ACK 信号
天微LED驱动IC_段位驱动—TM1652_V1.2
LED段位驱动IC TM1652
TITAN MICRO ELECTRONICS
TM1652主要应用领域
TITAN MICRO ELECTRONICS
1
主要应用产品-空调面板
TITAN MICRO ELECTRONICS
2
主要应用产品-洗衣机面板
TITAN MICRO ELECTRONICS
3
主要应用产品-DVD显示面板
TITAN MICRO ELECTRONICS
4
主要应用产品-机顶盒显示
TITAN MICRO ELECTRONICS
特点1单线通信。三 Nhomakorabea二
一 只需MCU一个 I/O口，让MCU 能做更多的事 采用串口通信 协议。 控制命令简单
TITAN MICRO ELECTRONICS
特点2
段驱动电流可调。
不只通过位占空比来调 节数码管亮度，还可以 通过段的驱动电流大小 来调节数码管亮度。（ 恒压驱动）
TITAN MICRO ELECTRONICS
特点3
解决暗亮问题。
内置优化电路，可解决由于 LED数码管漏电流过大引起的 暗亮现象。
TITAN MICRO ELECTRONICS
TITAN MICRO ELECTRONICS
特点4
两种显示模式。
1、7段×6位 2、8段×5位
TITAN MICRO ELECTRONICS
TM1652
VDD SG1 SG2 SG3 SG4 SG5 SG6 SG7
管脚信息（SOP16）
1 2 3 4 5 6 7 8
Top View
16 15 14 13 12 11 10 9
选型手册
26
十、 BMJ2 交流接触器系列
28
BMJ2—F 系列交流接触器
29
BMJ2—C 系列切换电容接触器
29
BMJ2 交流接触器系列附件
30
BMJ2—N、BMJ2-F...N 系列可逆型交流接触器
31
BMX2、BMJ2-F...Y 系列“星三角”起动器
32
十一、BMR2 系列热过载继电器
33
十二、BMY1 系列电涌保护器
BMW50系列风电专用智能型万能式断路器
■ BMW50系列风电专用智能型万能式断路器
● 产品概述
BMW50系列风电专用智能型万能式断路器（以下简称断路器），适用于 交流50Hz，额定工作电压690V，额定工作电流4000A及以下的风电场箱变、 风电场主机塔架中，用来保护线路及电源设备免受过载、欠电压、过压、短 路、接地、电流不平衡等故障的危害，断路器采用总线式智能控制器，具有 精确的选择性保护，避免了不必要停电，提高了供电的可靠性。
49
BM71 带过电流保护的微型断路器 (MCB)
50
BM71L 带过电流保护的剩余电流动作断路器 (RCBO 电子式 )
51
BM7G 微型隔离开关
52
BM7 系列附件说明
52
十五、IC 卡电能表专用断路器
53
BM-63/TS 系列 IC 卡电能表专用微型断路器
53
BM-80/TS 系列 IC 卡电能表专用微型断路器
适用类型D：耐低温型、G：高原型 极数 3极、4极 额定工作电流 壳架电流 设计序号 万能式断路器 北京明日电器设备有限责任公司
（1）海拔高度：耐低温型安装地点不超过2000m，超过2000m降容使用参照本手册第5页；高原型海拔高度 不超过4000m；
航天电器选型手册
航天电器选型手册第一章：选型手册简介1.1概述本选型手册为航天电器设备的选择提供指导。
通过详细介绍航天电器的基本原理、性能参数以及适用场景，帮助用户理解并正确选择航天电器设备，以满足其特定的需求。
1.2选型原则选型原则主要包括技术可行性、经济可行性、功能完备性和质量保证。
在选择航天电器设备时，用户应综合考虑这些原则，并依据具体需求进行权衡和选择。
1.3选型流程选型流程包括需求分析、产品比较、性能评估和最终选择。
用户应在仔细研究和分析的基础上，根据实际情况确定合适的航天电器设备。
第二章：航天电器基本原理2.1基本概念本节主要介绍航天电器的基本概念和分类，如航天电器的定义、分类、结构和工作原理等。
2.2关键特性本节重点介绍航天电器的关键特性，包括工作电压、电流、温度范围、功耗、抗辐射能力和防护等级等，以帮助用户更好地理解航天电器设备的性能参数。
第三章：航天电器设备选型3.1传感器本节介绍了航天电器中常见的传感器类型，包括温度传感器、湿度传感器、气压传感器、加速度传感器、陀螺仪等。
通过对不同传感器特性的分析，用户可以根据实际需求选择合适的传感器设备。
3.2控制器本节主要介绍航天电器中常用的控制器类型，包括微控制器、数字信号处理器和嵌入式系统等。
用户可以根据控制器的计算能力、存储容量、接口类型等特性选择适用的控制器设备。
3.3电源管理器本节主要介绍航天电器中常见的电源管理器类型，包括直流稳压器、直流转换器、电池管理器等。
用户可以根据电源管理器的输入电压范围、输出电压范围、效率指标等特性选择合适的电源管理器设备。
3.4通信模块本节主要介绍航天电器中常见的通信模块类型，包括无线通信模块、以太网模块、蓝牙模块等。
用户可以根据通信模块的传输速率、通信距离、接口类型等特性选择适合的通信模块。
3.5储存器本节介绍航天电器中常见的储存器类型，包括随机存储器、闪存等。
用户可以根据储存容量、读写速度、数据保持能力等特性选择合适的储存器设备。
中天微系统 C-SKY CK801 用户手册
C-SKY CK801用户手册C-SKY CK801用户手册(2016.12 Ver 1.6)杭州中天微系统有限公司C-SKY Microsystems Co.,Ltd声明：杭州中天微系统有限公司(C-SKY Microsystems Co.,Ltd)保留本文档的所有权利。
本文档的内容有可能发生更改、更新、删除、变动，恕不另行通知。
版权所有© 2001-2016杭州中天微系统有限公司公司地址：浙江省杭州市华星路99号东软创业大厦A407室邮政编码：310012电话：*************传真：*************-8888主页：E-mail：**************版本历史:目录：1.简介 (8)1.1.特点 (8)1.2.微体系结构 (9)1.3.编程模型 (10)1.4.数据格式 (11)1.5.指令集一览 (11)2.命名规则 (15)2.1.符号 (15)2.2.术语 (15)3.寄存器描述 (17)3.1.普通用户编程模式 (17)3.1.1.通用寄存器 (17)3.1.2.程序计数器 (18)3.1.3.条件码／进位标志位 (18)3.2.超级用户编程模式 (18)3.2.1.处理器状态寄存器（PSR，CR<0,0>） (19)3.2.2.异常保留寄存器（CR<2,0>～CR<5,0>） (20)3.2.3.产品序号寄存器（CPUIDRR，CR<13,0>） (21)3.2.4.高速缓存配置寄存器（CCR，CR<18,0>） (21)3.2.5.可高缓和访问权限配置寄存器（CAPR，CR<19,0>） (21)3.2.6.保护区控制寄存器（PACR，CR<20,0>） (22)3.2.7.保护区选择寄存器（PRSR，CR<21,0>） (23)3.2.8.MPU使用操作 (23)3.2.9.隐式操作寄存器（CHR，CR<31,0>） (24)4.32位指令 (25)4.1.32位指令功能分类 (25)4.1.1.数据运算指令 (25)4.1.2.分支跳转指令 (25)4.1.3.内存存取指令 (25)4.1.4.特权指令 (26)4.1.5.特殊功能指令 (26)4.2.32位指令编码方式 (26)4.2.1.跳转类型 (26)4.2.2.立即数类型 (27)4.2.3.寄存器类型 (27)4.3.32位指令操作数寻址模式 (28)4.3.1.跳转类型编码指令寻址方式 (28)4.3.2.立即数类型编码指令寻址方式 (28)4.3.3.寄存器类型编码指令寻址方式 (28)5.16位指令 (30)5.1.16位指令功能分类 (30)5.1.1.数据运算指令 (30)5.1.2.分支跳转指令 (32)5.1.3.内存存取指令 (32)5.1.4.特权指令 (32)5.2.16位指令编码方式 (33)5.2.1.跳转类型 (33)5.2.2.立即数类型 (33)5.2.3.寄存器类型 (35)5.3.16位指令操作数寻址模式 (35)5.3.1.跳转类型编码指令寻址方式 (35)5.3.2.立即数类型编码指令寻址方式 (36)5.3.3.寄存器类型编码指令寻址方式 (38)6.指令流水线 (40)7.异常处理 (42)7.1.异常处理概述 (42)7.2.异常类型 (43)7.2.1.重启异常（向量偏移0X0） (44)7.2.2.未对齐访问异常（向量偏移0X4） (44)7.2.3.访问错误异常（向量偏移0X8） (44)7.2.4.非法指令异常（向量偏移0X10） (44)7.2.5.特权违反异常（向量偏移0X14） (44)7.2.6.断点异常（向量偏移0X1C） (44)7.2.7.不可恢复错误异常（向量偏移0X20） (44)7.2.8.中断异常 (45)7.2.9.陷阱指令异常（向量偏移0X40－0X4C） (45)7.3.异常优先级 (46)7.3.1.发生待处理的异常时调试请求 (46)7.4.异常返回 (46)8.工作模式转换 (47)8.1.CK801工作模式及其转换 (47)8.1.1.正常工作模式 (47)8.1.2.低功耗模式 (47)8.1.3.调试模式 (48)附录A MPU设置示例 (49)附录B 指令术语表 (51)图表目录：图表1-1CK801结构图 (9)图表1-2编程模型 (10)图表1-3内存中的数据组织形式 (11)图表1-4寄存器中的数据组织结构 (11)图表1-5CK801的指令集 (11)图表3-1普通用户编程模式寄存器 (17)图表3-2超级用户编程模式附加资源 (19)图表3-3处理器状态寄存器 (19)图表3-4高速缓存配置寄存器 (21)图表3-5CK801内存保护设置 (21)图表3-6可高缓和访问权限配置寄存器 (21)图表3-7访问权限设置 (22)图表3-8保护区控制寄存器 (22)图表3-9保护区大小配置和其对基址要求 (23)图表3-10保护区选择寄存器 (23)图表3-11隐式操作寄存器 (24)图表4-132位数据传输指令列表 (25)图表4-232位跳转指令列表 (25)图表4-332位立即数偏移存取指令列表 (25)图表4-432位控制寄存器操作指令列表 (26)图表4-532位低功耗指令列表 (26)图表4-632位异常返回指令列表 (26)图表4-732位特殊功能指令列表 (26)图表5-116位加减法指令列表 (30)图表5-216位逻辑操作指令列表 (30)图表5-316位移位指令列表 (31)图表5-416位比较指令列表 (31)图表5-516位数据传输指令列表 (31)图表5-616位比特操作指令列表 (31)图表5-716位提取插入指令列表 (31)图表5-816位乘法指令列表 (31)图表5-916位分支指令列表 (32)图表5-1016位跳转指令列表 (32)图表5-1116位立即数偏移存取指令列表 (32)图表5-1216位多寄存器存取指令列表 (32)图表5-1316位特权指令列表 (33)图表6-1各级流水线作用 (40)图表6-2单周期指令流水线重叠执行 (40)图表6-3乘法指令MULT的执行过程 (40)图表6-4JMP指令执行过程 (41)图表6-5跳转指令的目标指令是32位字未对齐指令的执行过程 (41)图表6-6带有等待状态的指令流水执行过程 (41)图表7-1异常向量分配 (43)图表7-2中断处理过程 (45)图表7-3异常优先级 (46)图表8-1CPU的各种工作状态示意图 (47)1. 简介CK801是杭州中天微系统有限公司自主研发的现有CK800系列中成本最低、功耗最小的嵌入式CPU核。
光伏组件规格表
20
21
610x291x25
APM36M25W43x55
单晶硅
25
434x550x30
APM36P25W54x42
多晶硅
25
21
2
541x422x25
APM36M30W62x55
单晶硅
30
622x550x30
APM36P30W54x51
多晶硅
30
21
2
535x510x25
APM36M35W62x55
200
990*1480*46
太阳能电池板规格表
峰值
峰值
峰值
开路
短路
型号
材料
功率
电压
电流
电压
电流
尺寸
Pm
Vmp
Imp
Voc
Isc
(mm)
(watt)
(V)
(A)
(V)
(A)
APM36M5W25X24
单晶硅
5
249x235x30
APM36P5W35x19
多晶硅
5
21
350x187x25
APM36M10W36x30
301*356*25
301*356*25
301*356*25
287*487*25
356*426*28
281*627*25
356*576*28
536*477*28
356*676*28
536*477*28
356*816*28
537*617*40
356*816*28
537*617*40
576*670*40
单晶硅
100
800*1080*40
tm1651_V1.0 天微小康
无关项， 填0
灰度设置
显示开关设置
八、串行数据传输格式
微处理器的数据通过两线总线接口和 TM1651 通信，在输入数据时当 CLK 是高电平 时，DIO 上的信号必须保持不变；只有 CLK 上的时钟信号为低电平时，DIO 上的信号才 能改变。数据输入的开始条件是 CLK 为高电平时，DIO 由高变低；结束条件是 CLK 为高 时，DIO 由低电平变为高电平。 TM1651 的数据传输带有应答信号 ACK， 当传输数据正确时， 会在第八个时钟的下降 沿，芯片内部会产生一个应答信号 ACK 将 DIO 管脚拉低，在第九个时钟的上升沿释放 DIO 口线。
初始化
发送写显存的数据命令
设置显存地址
传送1Byte数据 NO
送完数据？
发送显示控制命令
发送读按键命令
读按键数据并存储到MCU寄存器
有键按下？
YES
按键处理程序 NO
结束
Page 7 of 16
V1.0
LED 驱动控制专用电路
十 、参考程序
TM1651
/* *版权信息： 深圳天微电子 *文件名： TM1651 *当前版本： 1.0 *单片机型号： AT89S52 *开发环境： Keil uVision3 *晶震频率： 11.0592M *程序功能： 把 TM1651 所有显示寄存器地址全部写满数据 0xff，并开显示，然后再读按键值。 */ #include<reg52.h> #include<intrins.h> //定义端口 sbit clk = P1^2; sbit dio = P1^1; ///======================================= void Delay_us(unsigned int i) //nus 延时 { for(;i>0;i--) _nop_(); } ///====================================== void I2CStart(void) // 1651 开始 { clk = 1; dio = 1; Delay_us(2); dio = 0; } //============================================= void I2Cask(void) //1651 应答 { clk = 0; Delay_us(5); while(dio); clk = 1; Delay_us(2); clk=0; //在第八个时钟下降沿之后延时 5us，开始判断 ACK 信号
TM1926天微电子
TM1926是十二通道LED固定恒流驱动控制专用电路，内部集成有MCU单线数字接口、数据锁存器、LED 固定恒流驱动，PWM辉度控制等电路。
芯片可通过单线数字接口（DI、DO）级联，外部控制器只需单线就可控制该芯片和与其级联的后续芯片。
TM1926输出端口的PWM辉度可单独通过外部控制器设置。
VDD 引脚内部集成5V稳压管，外围器件少。
本产品性能优良，质量可靠。
功能特点采用功率CMOS工艺图1VDDGNDDOGNDOUTn DIN图3十二通道LED恒流驱动 TM1926集成电路系静电敏感器件，在干燥季节或者干燥环境使用容易产生大量静电，静电放电可能会损坏集成电路，天微电子建议采取一切适当的集成电路预防处理措施，不正当的操作和焊接，可能会造成ESD损坏或者性能下降，芯片无法正常工作。
极限参数（1）（2）十二通道LED 恒流驱动 TM1926电气特性时序特性DINDO图4十二通道LED恒流驱动 TM1926功能说明本芯片采用单线通讯方式，采用归一码的方式发送信号。
芯片在上电复位以后，接受DIN端送来的数据，接收完24×4bit后，DO端口开始转发DIN端继续发来的数据，为下个级联芯片提供输入数据。
在转发数据之前，DO口一直为高电平。
如果DIN输入RESET复位信号，芯片将在复位成功后根据接收到24×4bit数据输出相对应PWM占空比，且芯片重新等待接受新的数据，在接收完开始的24×4bit数据后，通过DO口转发数据，芯片在没有接受到RESET信号前，OUTR、OUTG、OUTB管脚原输出保持不变。
芯片采用自动整形转发技术，信号不会失真衰减，使得该芯片的级联个数不受信号传送的限制，仅受限于刷屏速度的要求。
PWM位可十二通道LED 恒流驱动 TM1926数据传输和转发图5其中D1为控制器发送的数据，D2、D3、D4为级联TM1926转发的数据。
个十二通道LED恒流驱动 TM1926应用信息1、如何计算数据刷新速率数据刷新时间是根据一个系统中级联了多少像素点来计算的，一组RGB通常为一个像素（或一段），一个TM1926芯片可以控制四组RGB。
TM1621C_V1.0 天微小康
V1.0
SEG5 SEG13 SEG14 SEG15 SEG16 SEG17 SEG18 SEG19 SEG26 SEG27 SEG28 SEG29 SEG30 COM3
1
18x4 LCD 驱动器 TM1621C
管脚功能：
管脚号
管脚名
I/O
功能描述
6
7
8 9 10 11 12～15 1～5 16～28
据写到 TM1621C。 I/O 外接上拉电阻的串行数据输入/输出
I 负电源、地 I LCD 电源输入 I 正电源 O LCD 公共输出口
O LCD 段输出口
在干燥季节或者干燥使用环境内，容易产生大量静电，静电放电可能会损坏集成电路，天微电子建议 采取一切适当的集成电路预防处理措施，如果不正当的操作和焊接，可能会造成 ESD 损坏或者性能 下降， 芯片无法正常工作。
4、命令格式 TM1621C可以用软件设置。两种模式的命令可以配置TM1621C和传送LCD所显示的数据。
TM1621C的配置模式称为命令模式，类型码为100。命令模式包括一个系统配置命令，一个系 统频率选择命令，一个LCD配置命令和一个操作命令。下表是数据和命令模式类型码表。
操作
WRITE COMMAND
TM1621C之间的通讯。管脚/CS设置为“1”时，主控制器和TM1621C之间的数据和命令无效 并初始化。在产生模式命令或模式转换之前，必须用一个高电平脉冲初始化TM1621C的串行接 口。管脚DATA是串行数据输入/输出管脚，读/写数据和写命令通过管脚DATA进行。管脚/WR 是写时钟输入管脚，在/WR信号上升沿时管脚DATA上的数据、地址和命令被写入TM1621C。
绝对最大额定值范围
VDD VIN Topr Tstg
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LED照明及装饰驱动IC LED照明及装饰驱动IC 照明及装饰驱动
特性描述 1路恒流驱动,15~45mA电流,端口耐压24V 输入电压1.5V,升压驱动,80~200mA电流 3路恒流驱动,单线级联,灰度256级可调 3路恒流驱动,单线级联,灰度2568级可调,工作电压6～24V 三通道LED恒流驱动，固定花样 输入电压3V~40V,6路60mA输出 12通道LED驱动IC 9通道LED,256级辉度可调 单通道LED,端口耐压24V 16通道LED驱动IC 12路(4段)恒压驱动,单线级联,灰度256级可调,工作电压6~24V
遥控器编码IC 遥控器编码IC 遥控器编码IC 遥控器编码IC 遥控器编码IC 遥控器编码IC 遥控器解码IC PIR红外控制IC PIR红外控制IC 固定码ID识别IC 固定码ID识别IC
产品型号 TM1108 TM7751 TM7752 TM7753 TM7755 TM7755S TM7757A TM7758 TM7759 TM7760 TM7762 TM9936 TM9937
产品类型 双路16位数模转换器 双8位CMOS乘法型数模转换器
产品型号 TM2312 TM2313
产品类型 数字音频处理电路 数字音频处理电路
TM2314
数字音频处理电路
产品型号 TM4101 TM72131
产品类型 锁相倍频IC 汽车收音机FM锁相环IC
产品型号 TM-SX670 TC1002
产品类型 微光电传感器 高性能细分步进马达控制IC
产品型号 M10N65 M12N60 M12N65 M1N60 M1N60A M1N60B M1N60C M1N65 M1N65A M1N65B
产品类型 10A，650V，N-Channel MOSFET 12A，600V，N-Channel MOSFET 12A，650V，N-Channel MOSFET 1A，600V，N-Channel MOSFET 1.5A，600V，N-Channel MOSFET 0.35A，600V，N-Channel MOSFET 1A，600V，N-Channel MOSFET 1A，650V，N-Channel MOSFET 1.5A，650V，N-Channel MOSFET 0.35A，650V，N-Channel MOSFET
产品型号 TM1801 TM1802 TM1803 TM1804 TM1805 TM1806 TM1808 TM1809 TM1810 TM1811 TM1812
产品类型 LED照明及装饰驱动IC LED照明及装饰驱动IC LED照明及装饰驱动IC LED照明及装饰驱动IC 固定花样三色灯驱动IC 6路LED恒流驱动IC LED照明及装饰驱动IC 9路LED恒流驱动IC LED照明及装饰驱动IC LED照明及装饰驱动IC LED照明及装饰驱动IC
350mA恒流输出(研发中......) 3通道LED恒流驱动,单线级联，灰度256级可调，工作电压9-24V，端口耐压24V 3通道LED恒流驱动,DMX512通信格式，256级灰度，VDD支持4.5V~5.5V,端口耐压20V 9通道LED恒流驱动,单线级联，灰度256级可调，工作电压9-24V，端口耐压24V（研发中...） 12通道LED恒流驱动,单线级联，灰度256级可调，工作电压9-24V，端口耐压24V（研发中...）
产品型号 TM2221 TM2222 TM2222C TM2225 TM2226
产品类型 遥控器编码IC 遥控器编码IC 遥控器编码IC 遥控器编码IC 遥控器编码IC
TM2227-1 TM2227-2 TM2227-6 TM2227-105 TM2228 TM2262 TM2272 TM2291 TM2292 TC2280 TC2281
M2N60 M2N60B M2N65 M3N60 M3N65 M4N60 M4N65 M5N60 M5N65 M6N65 M7N65 M8N60 M8N65 M9N60
2A，600V，N-Channel MOSFET 1.8A，600V，N-Channel MOSFET 2A，650V，N-Channel MOSFET 3A，600V，N-Channel MOSFET 3A，650V，N-Channel MOSFET 4A，600V，N-Channel MOSFET 4A，650V，N-Channel MOSFET 4.5A，600V，N-Channel MOSFET 4.5A，650V，N-Channel MOSFET 5.5A，650V，N-Channel MOSFET 6A，650V，N-Channel MOSFET 8A，600V，N-Channel MOSFET 8A，650V，N-Channel MOSFET 9A，600V，N-Channel MOSFET
产品类型 16 bit 电荷平衡型AD转换器 16 bit 电荷平衡型AD转换器 24 bit 电荷平衡型AD转换器 24 bit 电荷平衡型AD转换器 24bit 单通道,高精度ADC 24bit 双通道,高精度ADC 24bit 单通道,高精度ADC 16 bit 电荷平衡型AD转换器
产品型号 TM8211 TC7528
产品型号 TM1621 TM1721 TM1722 TM1723 TM1726 TM1727 TM1728 TM1729 TM1730 TM75823
产品类型 LCD面板显示驱动IC LCD面板显示驱动IC LCD面板显示驱动IC LCD面板显示驱动IC LCD面板显示驱动IC LCD面板显示驱动IC LCD面板显示驱动IC LCD面板显示驱动IC LCD面板显示驱动IC LCD面板显示驱动IC
产品类型 功率驱动IC 功率驱动IC 功率驱动IC 功率驱动IC 非隔离型AC-DC转换器 ... 非隔离型AC-DC转换器 ... 非隔离型AC-DC转换器 ... 绿色模式隔离型 AC-DC... 绿色模式隔离型 AC-DC... 绿色模式隔离型 AC-DC... 绿色模式隔离型 AC-DC... 绿色模式隔离型 AC-DC... 普通隔离型AC-DC 普通隔离型AC-DC 普通隔离型AC-DC 普通隔离型AC-DC 普通隔离型AC-DC 功率驱动IC 电池充电管理IC 电池充电管理IC
产品类型 频率计数器 单相电能计量IC 三相电能计量IC 单相电能计量IC 单相电能计量IC 单相电能计量IC 单相电能计量IC 单相电能计量IC 三相电能计量IC 单相电能计量SoC芯片 三相电能计量SoC芯片 三相电能计量IC 三相电能计量IC
产品型号 TM7705 TM7706 TM7707 TM7708 TM7709 TM7710 TM7711 TM7715

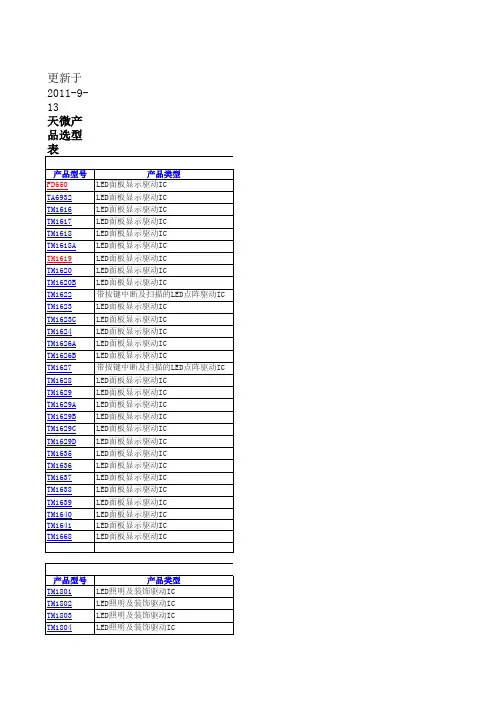

天Байду номын сангаас产品选型表
LED面板显示驱动IC LED面板显示驱动IC 面板显示驱动
特性描述 8段*4位,7*4按键识别，两线通信，VDD支持3V-5.5V电源,段驱动25mA,位驱动150mA 8段*16位,128点阵,共阳驱动 7段*4位,28点阵 8/7段*2/3位,21点阵,7*1按键识别 8/5段*4/7位,42点阵,5*1按键识别 7/8段*5/4位,35点阵,7*1按键识别 8段*8位,8*8按键识别,轮询识别,兼容82C79 8段*6位,48点阵 6/9段*7/4位,42点阵,6*1按键识别 11段*7位,77点阵,10*3按键识别,中断返回 14/11段*4/7位,77点阵,10*3按键识别 14/11段*4/7位,77点阵,10*3按键识别 SEG恒流驱动 14/11段*4/7位,77点阵 13/10段*4/7位,3路PWM输出,10*1按键识别 14/11段*4/7位,6路PWM输出,10*3按键识别 10段*7位,70点阵,10*2按键识别,中断返回 10段*7位,70点阵,10*2按键识别 16段*8位,128点阵,8*4按键识别 16段*8位,128点阵 14段*8位,112点阵,8*2按键识别 15段*8位,120点阵,8*1按键识别 12段*8位,96点阵,8*4按键识别 7段*4位,28点阵,7*1按键识别,共阳驱动 4段*8位,32点阵,2*8按键识别(I2C总线，支持共阳数码管) 6段*8位,48点阵,2*8按键识别(I2C总线，支持共阳数码管) 10段*8位,80点阵,8*2按键识别 8段*8位,64点阵,8*2按键识别 8段*16位,128点阵 14/11段*4/7位，77点阵共阴恒流驱动，10*3按键识别 10段*7位,70点阵,10*2按键识别
更新于2011-9-13
产品型号 FD650 TA6932 TM1616 TM1617 TM1618 TM1618A TM1619 TM1620 TM1620B TM1622 TM1623 TM1623C TM1624 TM1626A TM1626B TM1627 TM1628 TM1629 TM1629A TM1629B TM1629C TM1629D TM1635 TM1636 TM1637 TM1638 TM1639 TM1640 TM1641 TM1668 产品类型 LED面板显示驱动IC LED面板显示驱动IC LED面板显示驱动IC LED面板显示驱动IC LED面板显示驱动IC LED面板显示驱动IC LED面板显示驱动IC LED面板显示驱动IC LED面板显示驱动IC 带按键中断及扫描的LED点阵驱动IC LED面板显示驱动IC LED面板显示驱动IC LED面板显示驱动IC LED面板显示驱动IC LED面板显示驱动IC 带按键中断及扫描的LED点阵驱动IC LED面板显示驱动IC LED面板显示驱动IC LED面板显示驱动IC LED面板显示驱动IC LED面板显示驱动IC LED面板显示驱动IC LED面板显示驱动IC LED面板显示驱动IC LED面板显示驱动IC LED面板显示驱动IC LED面板显示驱动IC LED面板显示驱动IC LED面板显示驱动IC LED面板显示驱动IC
产品型号 TC1011 TC1006 TC1005 TC1003 TM1108 TM1107 TM1106 TM1105 TM1102 TM1103 TM1101 TM-SX670 TC1002
