建筑图纸上所有符号、字母所代表的含义

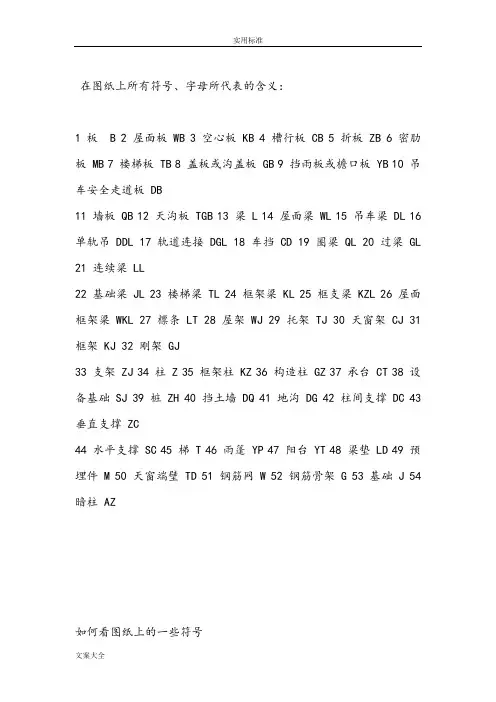

在图纸上所有符号、字母所代表的含义：

令狐采学

1 板 B

2 屋面板 WB

3 空心板 KB

4 槽行板 CB

5 折板 ZB

6 密肋板 MB

7 楼梯板 TB

8 盖板或沟盖板 GB

9 挡雨板或檐口板 YB

10 吊车平安走道板 DB

11 墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15 吊车梁 DL 16 单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁 QL 20 过梁 GL 21 连续梁 LL

22 基础梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋面框架梁 WKL 27 檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31 框架 KJ 32 刚架 GJ

33 支架 ZJ 34 柱 Z 35 框架柱 KZ 36 构造柱 GZ 37 承台 CT 38 设备基础 SJ 39 桩 ZH 40 挡土墙 DQ 41 地沟 DG 42 柱间支撑 DC

43 垂直支撑 ZC

44 水平支撑 SC 45 梯 T 46 雨篷 YP 47 阳台 YT 48 梁垫 LD 49 预埋件 M 50 天窗端壁 TD 51 钢筋网 W 52 钢筋骨架 G 53 基础 J 54 暗柱 AZ

如何看图纸上的一些符号

在建筑设计图中，l暗示是梁、ll暗示是连续梁、ql暗示圈梁、jl暗示基础梁、tl暗示是梯梁、dl暗示是地梁，z暗示柱、gz暗示构造柱、kz暗示框架柱，m暗示是门、c暗示是窗。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸担任人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采取的做法。没有打勾的，非该设计所采取的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。(长方形环络长约340350 mm ，宽约180mm190mm)。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。”其中，“］6＠200”为不规范标注，应为“φ6＠200”。解读为：强度为c20的钢筋混凝土结构的小梁，截面为长240mm，宽240mm，配4条直径12厘（12mm）螺纹的主钢筋，每间隔200mm 箍一个直径6厘钢筋的长方形络。小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，因为圈梁与板面是浇筑在一起。

5、如在建筑设计图中：m5水泥砂浆砌mu10贝灰砂砖。“m5”暗示水泥砂浆的强度品级，“mu10”暗示贝灰砂砖的强度品级。mu10代表贝灰砂砖的抗压强度平均值≥10mpa。

6、ql暗示圈梁，圈梁的做法，通经常使用于砖混衡宇建筑结构(混合结构)，即先砌墙，后用钢筋混凝土浇筑圈梁及板面。

7、框架结构的做法，即先浇筑柱体，年夜梁、小梁、板面等。待拆失落模板后再砌墙体。

8、根据质监的要求，可以要求承建方提供钢筋（每批次）的合格证，水泥（每批次）的合格证，mu10贝灰砂砖（每批次）的合格证，水泥砼的测试合格证。

建筑图纸家

建筑图纸符号

一、箍筋暗示办法：

⑴φ10@100/200(2) 暗示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵φ10@100/200(4) 暗示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶φ8@200(2) 暗示箍筋为φ8，间距为200，双肢箍。

⑷φ8@100(4)/150(2) 暗示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时暗示办法：

⑴ 3Φ22，3Φ20 暗示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 暗示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 暗示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 暗示上部钢筋为3Φ25, 下部钢筋为

5Φ25。

二、梁上部钢筋暗示办法：（标在梁上支座处）

⑴ 2Φ20 暗示两根Φ20的钢筋，通长安插，用于双肢箍。

⑵ 2Φ22+（4Φ12）暗示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 暗示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 暗示只有一排钢筋，两根在角部，两根在中部，均匀安插。

三、梁腰中钢筋暗示办法：

⑴ G2φ12 暗示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 暗示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 暗示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 暗示梁两侧的抗扭钢筋，每侧两根Φ18。四、梁下部钢筋暗示办法：（标在梁的下部）

⑴ 4Φ25 暗示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 暗示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （2 ）/4 暗示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（3）/ 5Φ25 暗示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋5Φ25，通长安插。

五、标注示例：
