村田电容型号含义
村田murata电容品名表示法
村田(Murata)电容品名表示法引言村田（Murata）是一家世界知名的电子元器件制造商，其产品线涵盖了电容器、电感器、滤波器、陶瓷压电元件等。
其中，村田电容器作为一种关键的 passice component 在电路设计中扮演着重要角色。
村田电容器的品名表示法被广泛应用于电子工程领域。
本文将简要介绍村田电容器的品名表示法以及一些常用的电容器系列。
品名表示法村田电容器的品名表示法由一系列的字母、数字和符号组合而成，每个元素都代表着电容器的不同特性，下面将逐一介绍这些元素的含义。
1. 尺寸代码（Size Code）尺寸代码用于表示电容器的外形和尺寸，由两个字母组成。
第一个字母表示电容器的高度，第二个字母表示电容器的宽度。
常见的尺寸代码有：A、B、C、D、E、F等。
2. 类型代码（Type Code）类型代码用于表示电容器的类型和容量范围。
常见的类型代码有：X、Y、Z、G、P、Q等。
•X 类型电容器：用于连接到交流电路中。
•Y 类型电容器：用于连接到直流电路中。
•Z 类型电容器：用于连接到交流和直流电路中。
•G 类型电容器：用于大容量电容需求，具有高容量。
•P 类型电容器：用于小容量电容需求，具有高精度。
•Q 类型电容器：用于连接到振荡电路中，具有低谐波属性。
3. 温度渐变系数代码（Temperature Coefficient Code）温度渐变系数代码用于表示电容器的温度特性。
常见的温度渐变系数代码有：B、C、D、E、F等。
4. 压电元件代码（Piezoelectric Element Code）压电元件代码用于表示电容器是否具有压电元件。
常见的压电元件代码有：P、M、N等。
•P：表示电容器带有压电元件。
•M：表示电容器不带压电元件。
•N：表示压电元件的状态不确定。
5. 容量代码（Capacitance Code）容量代码用于表示电容器的电容值，单位为皮法（pF）。
6. 扩展代码（Extension Code）扩展代码用于表示电容器的额外特性和应用。
村田电容命名规则说明
村田电容命名规则说明
村田电容（Murata Capacitor）是一种电子元件，广泛应用于电子产品中。
它具
有高品质、稳定性和可靠性，在电路中起到储存电荷和调节电流的作用。
村田电容的命名规则是由一系列的字母、数字和符号组成的，用于标识其特性和规格。
首先，村田电容的命名通常以字母C开头，表示是电容器（Capacitor）的缩写。
接下来是一个标识符，用于区分不同村田电容系列和封装类型。
标识符通常由几个字母和数字组成，比如GRM、GCM、GCJ等。
紧随其后的是一组数字，用于表示电容的额定容值。
这些数字可能是一个小数，也可能是一个整数。
根据村田电容的系列和规格不同，容值可以以微法（uF）、
皮法（pF）或纳法（nF）为单位。
然后，村田电容的命名中会包含一个字母，用于表示其公差。
公差指的是电容
器的实际容值与标称容值之间的允许误差范围。
常见的公差字母包括B、C、D、J、K和M，分别表示不同的允许误差范围。
此外，村田电容的命名还可能包含一些额外的标识，用于表示其他特性和规格，比如工作电压、封装类型、温度系数等。
总体而言，村田电容的命名规则包含标识符、容值、公差和其他标识，以提供
详细的描述和区分不同的电容器。
这样的命名规则有助于电子工程师正确选择和应用适合他们设计需求的村田电容。
需要注意的是，本文仅介绍了村田电容的命名规则，对于具体的村田电容型号
和规格，建议查阅村田电容的官方资料或咨询相关专业人士获取准确的信息。
村田电容规格中文说明
⑤
Temperature Characteristics 温度特性
④ Dimension (T) 尺寸（厚度） Code Dimension(T) 2 0.2mm 2 2-elements(Array Type) 3 0.3mm 4 4-elements(Array Type) 5 0.5mm 6 0.6mm 7 0.7mm 8 0.8mm 9 0.85mm A 1.0mm B 1.25mm C 1.6mm D 2.0mm E 2.5mm F 3.2mm M 1.15mm N 1.35mm Q 1.5mm R 1.8mm S 2.8mm Depends on individual standards. X
③ Dimension (LXW) 尺寸 Code Dimension(LXW) EIA 02 0.4*0.2mm 01005 03 0.6*0.3mm 0201 05 0.5*0.5mm 0202 08 0.8*0.8mm 0303 0D 0.38*0.38mm 015015 0M 0.9*06mm 0302 11 1.25*1.0mm 0504 15 1.0*0.5mm 0402 18 1.6*0.8mm 0603 1M 1.37*1.0mm 0504 21 2.0*1.25mm 0805 22 2.8*2.8mm 1111 31 3.2*1.6mm 1206 32 3.2*2.5mm 1210 42 4.5*2.0mm 1808 43 4.5*3.2mm 1812 52 5.7*2.8mm 2211 55 5.7*5.0mm 2220
Series
Soft Termination Type 软终端类型 Tin Plated Layer 锡镀层 Only for lnformation Devices/Tip&Ring 信息设备/尖端和环 Only for Camera Flash Circuit 照相机闪光电路 High Frequency Type 高频率类型 High Frequency For Flow/Reflow Soldering 高频率流动/回流焊 Monolithic Microchip 单片微型 For Bonding 粘接 Capacitor Array 电容器阵列 Low ESL wide Width Type 低全宽度类型 Eight-termination Low ESL Type 8终止低类型 Ten-termination Low ESL Type 10终止低类型 High Frequency Low Loss Type 高频低损耗类型 For AC250V(r.m.s.) 有交流250V（有效值） Safety Standard Recognized Type 安全标准已识别类型
murata电容命名规则
murata电容命名规则
摘要：
1.Murata 电容命名规则简介
2.Murata 电容型号的组成
3.Murata 电容参数的含义
4.举例说明Murata 电容命名规则
5.总结
正文：
Murata 电容是日本村田制作所生产的一种电容器，广泛应用于各种电子设备中。
为了方便用户了解和使用Murata 电容，这里介绍一下Murata 电容的命名规则。
Murata 电容型号由多个部分组成，通常包括：字母+ 数字+ 字母+ 数字+ 字母的形式。
其中，前两个字母表示电容的类型和介质材料，接下来的两个数字表示电容的主要参数，最后两个字母表示电容的公差和包装方式。
以Murata 电容型号“ADU0505CZ100ML”为例，我们来解析一下各个部分的含义：
- “AD”：表示电容类型为陶瓷电容，介质材料为钽酸锂。
- “U0505”：表示电容的尺寸，其中“U”代表尺寸系列，“0505”表示电容的尺寸为5.0mm×5.0mm。
- “CZ”：表示电容的主要参数，包括电容量、额定电压和温度系数。
其中，“C”代表电容量，“Z”代表额定电压，100 表示电容容量为100pF，
ML 表示额定电压为50V。
- “100”：表示电容的公差，即电容容量的公差为±10%。
- “ML”：表示电容的包装方式，即长方形直插式，尺寸为
1.5mm×1.5mm。
综上所述，Murata 电容的命名规则较为复杂，但通过了解各个部分的含义，可以方便地识别和理解电容型号。
村田安规电容介绍
注：1.安规电容标称的额定电压一般为交流（AC）250V，一般电容的额定电压指的是直流（DC） 2.DE2系列中KH,KY的区别： KH：Y2等级，引脚间距7.5mm，测试电压为AC 2600V/60s; KY：Y2等级，KH型的小型化，引脚间距5mm（适于机器自动安装），测试电压为AC 2000V/60s （KY型也有引脚间距7.5mm的，测试电压为AC 2600V/60s）
过电压等级 （IEC664） Ⅲ Ⅱ —— 额定电压范围(AC) ≥ 250V ≥150V ≤250V ≥150V ≤250V <150V
安规电容的使用注意
Y电容:主要用来防止电子设备漏电或机壳带电，危及人身安全 及生命。从而要求电容值不能偏大，而耐压必须较高。Y电容 的总容量一般都不能超过4700PF（472）。 GJB151规定Y电 容的容量应不大于0.1uF。 Y电容除符合相应的电网电压耐压外，还要求其在电气和机械 性能方面有足够的安全余量，避免在极端恶劣环境条件下出现 击穿短路现象。 Y电容一般都标有安全认证标志（如UL、CSA等标识）和耐压 AC250V或AC275V字样。然而，其真正的直流耐压高达 5000V以上。 必须强调，Y电容不得随意使用标称耐压 AC250V或者DC400V之类的普通电容来代用。
使用选型举例
选型 类型 C1 C2,C3 C4 X 电容 Y 电容 一二级耦合 插件 KY KX或KY型 KX或K
村田的安规电容
村田的安规电容
村田的安规电容
安规电容尾缀解释
安规电容尾缀解释
安规电容的分类
根据在电路中的位置分为两类： X电容：火线(L)和零线(N)间 （C1） Y电容：火线(L)和地线(G)之间或 零线(N)和地线(G)之间 (C2,C3,C4)

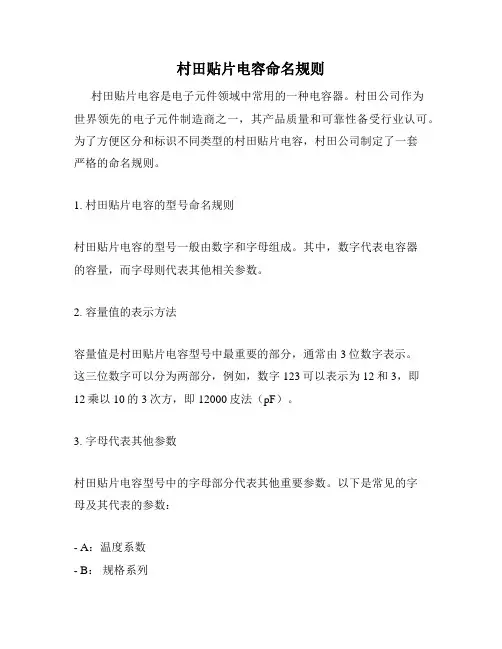

村田贴片电容命名规则
村田贴片电容命名规则村田贴片电容是电子元件领域中常用的一种电容器。
村田公司作为世界领先的电子元件制造商之一，其产品质量和可靠性备受行业认可。
为了方便区分和标识不同类型的村田贴片电容，村田公司制定了一套严格的命名规则。
1. 村田贴片电容的型号命名规则村田贴片电容的型号一般由数字和字母组成。
其中，数字代表电容器的容量，而字母则代表其他相关参数。
2. 容量值的表示方法容量值是村田贴片电容型号中最重要的部分，通常由3位数字表示。
这三位数字可以分为两部分，例如，数字123可以表示为12和3，即12乘以10的3次方，即12000皮法（pF）。
3. 字母代表其他参数村田贴片电容型号中的字母部分代表其他重要参数。
以下是常见的字母及其代表的参数：- A：温度系数- B：规格系列- C：电压额定值- E：产品尺寸- F：供应形式- G：包装形式- H：寿命- J：包装方式- K：容量偏差- L：引脚排列方式- M：其他特殊规格- N：终端电极材料- P：外壳形状- Q：限制条件- R：电容器类型- T：产品形式- U：终端电极材料厚- X：指示材料类型4. 村田贴片电容型号示例以下是一些常见的村田贴片电容型号及其对应的容量和参数：- GRM188R71C104KA01：容量为100,000皮法，温度系数为±10ppm/℃，额定电压为25V。
- GRM21BR72E473KA01L：容量为47,000皮法，规格系列为BR系列，额定电压为25V，产品尺寸为0805，引脚排列方式为L。
- GRM155R61E105KE11D：容量为1,000,000皮法，额定电压为25V，产品尺寸为0402，引脚排列方式为D，寿命为2,000小时。
通过村田贴片电容的命名规则，用户可以快速准确地找到需要的电容器型号，并确保选用合适的电容器满足自己的需求。
总结：村田贴片电容命名规则包括数字和字母。
数字代表电容器的容量，字母代表其他参数。
村田电容型号含义
更详细的请参考：品名表示法片状独石陶瓷电容器（品名）GR M 18 8 R7 1C 225 K E15 DGRM————表示镀锡电极品（普通贴片陶瓷电容）常用的村田电容就是GRM普通贴片陶瓷电容与GNM普通贴片排容。
18 ————表示尺寸（长*宽）（1.6*0.8mm)国内通用尺寸表示是(长*宽)1.6*0.8mm（单位为mm）.国际上通用尺寸表示是用英0603(单位为inch)，村田的常用代码有03,15,18,21,31,32,42,43,55等,具体的对应值如下:03----0.6*0.3mm----0201 15----1.0*0.5mm----0402 18----1.6*0.8mm----0603 21----2.0*1.25mm----0805 31----3.2*1.6mm----1206 32----3.2*1.5mm----1210 42----4.5*2.0mm----1808 43----4.5*3.2mm----1812 55----5.7*5.0mm----22208 ————表示厚度（T）(0.8mm)常用厚度村田代码有5,6,8,9,B,C,E等,具体的对应值如下:5----0.5mm 6----0.6mm 8----0.8mm 9----0.9mm B----1.25mm C----1.6mm E----2.5mmR7 ————表示材质（X7R）常用材质村田代码有5C，R6，R7，F5等，具体的对应值如下：5C----COG/NPO/CH R6----X5R R7----X7R F5-----Y5V5C工作温度是-55度——+125度，温度系数是0+-30ppm/度；R6工作温度是-55度——+85度，温度系数是+-15%；R7工作温度是-55度——+125度，温度系数是+-15%；F5工作温度是-30度——+85度。
温度系数是+22,-82%100pf以下小容值的一般采用5C材质,100PF——1uf的一般采用R7材质，1uf以上一般采用R6材质，精度要求不高的一般采用F5材质。
村田电容大全
村田排容：在一个介质体内由多个电容元件组合而成的独石电容器，特点：小型且大电容量与单个电容元件相比可获得更大的静电电容量，可实现高密度贴装，从而能缩小贴装面积和节约贴装成本
GNM314R71E104MA11D
GNM314R71C104MA01L
GNM2145C1H221KD01D
LLL317R71H473MA01L
LLL215R71A154MA11L
LLL185R71C473MA01L
LLL317R71H223MA01L
LLL315R71E473MA11L
LLL216R71H223MA01L
LLL31MR70J475MA01L
LLL315R71C224MA11L
GJM0336C1E180JB01D
GJM1555C1HR20BB01D
GJM1555C1H9R8WB01D
GJM1555C1H6R1BB01D
GJM1555C1H110GB01D
GJM0335C1ER50BB01D
GJM1555C1H1R6WB01D
GJM1555C1HR80WB01D
MA292R0CAN
MA29100JAN
MA29150JAN
MA297R5CAN
MA29820JAN
MA298R2CAN
MA29270JAN
MA29220JAN
MA291R5CAN
MA291R0CAN
MA29560JAN
MA29102JAN
MA19330JAN
村田低ESR电容器：ESR是Equivalent Series Resistance的缩写，即“等效串联电阻”。理想的电容自身不会有任何能量损失，但实际上，因为制造电容的材料有电阻，电容的绝缘介质有损耗。这个损耗在外部，表现为就像一个电阻跟电容串联在一起，所以就称为“等效串联电阻”。有的电容还会标出ESR值（等效串联电阻），ESR越低，损耗越小，输出电流就越大，电容器的品质越高
村田murata电容品名表示法.
MURATA 电容知识 (2009-10-26 09:46)分类： 产品资料品名表示法片状独石陶瓷电容器（品名）GR M 18 8 R7 1C 225 K E15 DGRM————表示镀锡电极品（普通贴片陶瓷电容）常用的村田电容就是GRM普通贴片陶瓷电容与GNM普通贴片排容。
18 ————表示尺寸（长*宽）（1.6*0.8mm)国内通用尺寸表示是(长*宽)1.6*0.8mm（单位为mm）.国际上通用尺寸表示是用英寸0603(单位为inch)，村田的常用代码有03,15,18,21,31,32,42,43,55等,具体的对应值如下: 03----0.6*0.3mm----0201 15----1.0*0.5mm----0402 18----1.6*0.8mm----060321----2.0*1.25mm----0805 31----3.2*1.6mm----1206 32----3.2*1.5mm----121042----4.5*2.0mm----1808 43----4.5*3.2mm----1812 55----5.7*5.0mm----22208 ———— 表示厚度（T） (0.8mm)常用厚度村田代码有5,6,8,9,B,C,E等,具体的对应值如下:5----0.5mm 6----0.6mm 8----0.8mm 9----0.9mm B----1.25mm C----1.6mm E----2.5mmR7 ————表示材质（X7R）常用材质村田代码有5C，R6，R7，F5等，具体的对应值如下：5C----COG/NPO/CH R6----X5R R7----X7R F5-----Y5V5C工作温度是-55度——+125度，温度系数是0+-30ppm/度；R6工作温度是-55度——+85度，温度系数是+-15%；R7工作温度是-55度——+125度，温度系数是+-15%；F5工作温度是-30度——+85度。
村田电容选型手册
村田电容选型手册电容是电子设备中非常重要的元件，它具有储存和释放电能的能力。
在选择电容时，需要根据电路的需求、工作电压、工作频率、安装方式、尺寸和成本等因素进行综合考虑。
村田作为全球知名的电子元件制造商，提供了丰富的电容产品线，为各种应用场景提供了多样化的选择。
一、电容的基本类型和特点1. 电解电容：具有较高的电容量和较好的滤波效果，适用于电源电路。
电解电容的阳极由金属氧化物制成，阴极由导电材料制成。
需要注意的是，电解电容的电容量较大，需要特殊尺寸的安装。
2. 固态电容：也称为聚合物电容，具有较低的电感和极低的ESR（等效串联电阻），适用于高频和高速电路。
常见的固态电容材质包括聚苯乙烯和聚丙烯，具有更稳定的电气性能和更长的使用寿命。
3. 陶瓷电容：具有高介电常数和高精度电容量，适用于低频电路。
陶瓷电容的阳极由玻璃或氧化铝制成，阴极由金属或金属氧化物制成。
它的耐高温和耐湿性能较好，适用于高温或潮湿的环境。
二、村田电容选型手册中的重要参数1. 工作电压：根据电路的需求选择合适的电容工作电压，过高的工作电压可能导致电容损坏。
2. 工作频率：如果电路工作在高频状态，应选择具有较好高频性能的电容。
3. 安装方式：根据电路板的设计选择合适的安装方式，包括直插式、贴片式等。
4. 尺寸：对于一些特殊场合，需要使用特殊尺寸的电容，在选型时需要特别注意。
5. 成本：在满足电路需求的前提下，应尽量选择性价比高的电容。
三、实际应用案例假设你正在设计一款手机充电器，需要使用一个滤波电容和一个耦合电容。
滤波电容的作用是抑制电源电路中的交流成分，避免对其他电路产生干扰，而耦合电容是将信号在两个电路之间进行传递。
根据需求，可以选择电解电容和固态电容作为滤波电容和耦合电容。
对于滤波电容，可以选择工作电压较高、工作频率较高、具有较好高频性能的电解电容；对于耦合电容，可以选择具有较高介电常数、稳定性较好、价格适中的陶瓷电容。
总之，在村田电容选型手册中，我们需要根据实际应用场景和需求，综合考虑各种因素，选择合适的电容型号和参数。
村田电容选型手册
村田电容选型手册（最新版）目录1.村田电容选型手册概述2.村田电容的种类和特点3.村田电容的选型原则和方法4.村田电容的应用领域5.村田电容的注意事项正文一、村田电容选型手册概述村田电容选型手册是一本详细介绍村田电容的选型原则、方法、应用领域及注意事项的指南。
村田电容是日本村田制作所生产的一种电子元器件，具有可靠性高、稳定性好、体积小等特点，广泛应用于各类电子设备中。
二、村田电容的种类和特点1.种类：村田电容主要有陶瓷电容、钽电容、铝电解电容等类型。
2.特点：（1）可靠性高：村田电容经过严格的品质管理，具有很高的可靠性。
（2）稳定性好：村田电容在各种环境条件下都能保持稳定的性能。
（3）体积小：村田电容采用先进的生产工艺，具有较小的体积。
（4）电性能优良：村田电容的电性能指标均符合国际标准。
三、村田电容的选型原则和方法1.选型原则：选择村田电容时，应根据电路需求、工作环境、电性能要求等因素进行选型。
2.选型方法：（1）根据电路图和元件清单，确定所需电容的类型、容量、电压等参数。
（2）参考村田电容选型手册，选择符合要求的电容。
（3）进行电容的尺寸和形状选择，以满足安装空间的要求。
四、村田电容的应用领域村田电容广泛应用于通信、计算机、家电、工业控制等领域，为各类电子设备提供稳定的电性能支持。
五、村田电容的注意事项1.选择电容时，应充分考虑电路的工作环境，确保电容能承受该环境下的温度、湿度等条件。
2.在安装电容时，应注意正确连接电容的引脚，避免引脚接错导致电容损坏。
3.使用电容时，应遵守电容的最大额定电压、最大额定电流等参数，避免超负荷使用。
村田钽电容型号
村田钽电容型号
村田（Murata）钽电容型号命名规则较为复杂，但其通常包含以下几个方面的信息：
1. 尺寸：表示电容的尺寸，如1206、1808等，通常采用国际通用尺寸表示法（单位
为毫米）。
2. 容量：电容的容量，通常用单位为微法的数字表示，如680000μF。
3. 工作电压：电容的工作电压，用字母和数字表示，如V（6.3V）、X（10V）等。
4. 温度特性：表示电容温度特性的字母，如Z（-55℃至125℃）、R（-55℃至85℃）等。
5. 精度：电容的精度，用字母表示，如A（±1%）、B（±2%）等。
6. 材质：表示电容内部材料的字母，如C（陶瓷）、M（金属）等。
7. 特殊属性：表示电容特殊属性的字母，如S（开关）、L（低漏）等。
以村田一款钽电容为例，其型号可能为：1206Z5U106M。
这款电容的解读如下：
- 1206：表示电容尺寸为1206（单位为毫米），属于小型电容。
- Z：表示工作温度范围为-55℃至125℃，适用于一般环境。
- 5：表示电容精度为±5%。
- 106：表示电容容量为106微法。
- M：可能表示电容的材质为陶瓷。
需要注意的是，不同品牌和类型的电容命名规则可能有所不同。
在实际应用中，建议参考具体产品的规格书以了解详细参数。
村田陶瓷电容命名规则
村田陶瓷电容命名规则
村田陶瓷电容是一种常见的电子元器件，用于各种电子设备和电路中。
为了方
便识别和选择，村田陶瓷电容采用了一套标准的命名规则。
下面是村田陶瓷电容的命名规则的详细解释：
1. 容值：村田陶瓷电容的容值使用表示单位为“pF”（皮法）的数字来表示。
例如，一个容值为100皮法的村田陶瓷电容将被标记为"100pF"。
2. 容差：村田陶瓷电容的容差指示元器件的容值与标准值之间的允许误差范围。
容差一般以字母代码表示，如"F"表示容差为±1%。
3. 电压等级：村田陶瓷电容的电压等级表示元器件可承受的最大工作电压。
电
压等级通常以V为单位表示，如"50V"。
4. 封装尺寸：村田陶瓷电容的封装尺寸标识了元件的物理大小和形状。
封装尺
寸一般用两个数字表示，第一个数字表示元件的长（Length），第二个数字表示元
件的宽（Width）。
举例来说，一个村田陶瓷电容的命名为“100pF ±1% 50V 0805”。
在这个例子中，“100pF”表示容值为100皮法，“±1%”表示容差为±1%，“50V”表示最大工作电压为50V，“0805”表示封装尺寸为0.08英寸 × 0.05英寸。
以上就是村田陶瓷电容的命名规则的详细解释。
这套规则的应用使得人们能够
更方便地选择适合自己应用的村田陶瓷电容。
村田芯片型号
村田芯片型号村田制作的多层陶瓷电容器芯片（Multi-Layer Ceramic Capacitors, MLCCs）是电子产品中常见的一种被广泛应用的元件。
这些电容器芯片以其小巧的尺寸、高性能和可靠性而备受推崇。
在此，我们将介绍一些村田芯片型号及其应用。
1. 村田芯片型号 GRM21BR61A106KE19L：这款芯片是一种陶瓷电容器，具有1uF的电容值。
它广泛应用于通信设备、计算机、数码产品和汽车电子等领域。
该型号的特点是体积小、频率响应快且具有低温漂移。
2. 村田芯片型号 GRM188R71H104KA93D：这是一种10uF的陶瓷电容器，适用于各种电子设备。
它具有低ESR（等效串联电阻）和低漏电流的特点，能够提供可靠的电源稳定性和滤波效果。
因此，在电源和信号处理电路中广泛应用。
3. 村田芯片型号 GRM155R60J475ME87D：这款芯片是一种4.7uF的陶瓷电容器，特别适用于移动通信设备、计算机和消费类电子产品。
它具有高电容密度和低ESR的特点，能够提供稳定的电源和滤波效果，使设备具有较好的性能和可靠性。
4. 村田芯片型号 GRM32ER71H475KA88L：这是一种4.7uF的陶瓷电容器，广泛应用于高频电路和功率管理电路。
它具有低ESR和低ESL（等效串联电感）的特点，适用于对电源稳定性和信号传输质量要求较高的应用。
5. 村田芯片型号 GRM188R61C106MAALD：这款芯片是一种10uF的陶瓷电容器，适用于各种电子设备。
它具有高电容密度和低ESR的特点，能够提供稳定的电源和滤波效果。
该型号还具有可靠性高、耐高温性能好的特点，适用于工业和汽车电子等领域。
6. 村田芯片型号 GRM155R61A475MEAAJ：这是一种4.7uF的陶瓷电容器，适用于移动通信设备、计算机和消费类电子产品。
它具有高电容密度和低ESR的特点，能够提供稳定的电源和滤波效果，同时也具有低压降和快速充电的特点，满足设备对电源质量和响应速度的要求。
村田电容选型手册
村田电容选型手册一、引言村田电容作为一家全球领先的电子组件制造商，为各个行业提供高品质、高性能的电容产品。
在电子设备设计中，电容选型是非常重要的一个环节，可以直接影响设备的性能和可靠性。
本手册将介绍村田电容的选型方法和注意事项，帮助工程师选择最适合的电容产品。
二、电容的基本知识1.电容的定义：电容是指两个导体之间的储存电荷的能力大小，单位为法拉(F)。
一般情况下，电容是由两个金属板（电极）和介质组成的。
2.电容的参数：在选型过程中，需要了解以下几个重要的电容参数：-额定电容值（容量）：电容器储存电荷的能力，单位为法拉(F)或其它较小的单位如微法(F)。
-额定电压：电容器允许承受的最高电压。
-工作温度范围：电容器能够在哪个温度下正常工作。
-等效串联电阻（ESR）：电容器的电阻，会导致电容器产生能量损耗。
-介质：电容器中两个金属板之间的绝缘材料。
3.电容的类型：根据介质的不同，电容器可以分为电解电容、陶瓷电容和塑料电容等。
三、村田电容的产品系列村田电容提供多种电容产品系列，适用于各个行业的不同需求。
以下是村田电容的主要产品系列：1.常规陶瓷电容（GCM）-特点：具有高品质和高性能，适用于低频电路和通信设备。
-应用：手机、电视、DVD播放器等消费电子产品。
2.高性能多层陶瓷电容（HMK）-特点：具有较高的容量和较低的ESR，适用于高频电路和射频应用。
-应用：无线通信设备、雷达设备等。
3.电解电容（ELC）-特点：具有大容量和较高的电压承受能力，适用于电源电路和高精度设备。
-应用：电源适配器、电动车控制器、太阳能逆变器等。
4.高温电容（HCK）-特点：具有较高的工作温度范围和较低的ESR，适用于高温环境。
-应用：汽车电子、电动工具等高温环境下的设备。
四、电容选型方法在进行电容选型时，需要全面考虑电路的要求、性能参数和环境条件。
以下是一些常用的电容选型方法和注意事项：1.确定电容的额定电压：根据电路的工作电压确定电容的额定电压，应选择比工作电压略高一些的容量值。
村田电容规格书对照表
村田电容规格书对照表
村田电容规格书对照表是一份重要的文件，它提供了关于村田电容器的详细信息。
这些信息对于电子行业的专业人士来说至关重要，因为它们可以帮助他们了解村田电容器的特性和性能。
这份规格书提供了村田电容器的型号和尺寸。
这些信息对于电路设计师来说非常重要，因为他们需要确保电容器的尺寸适合他们的应用场景。
规格书还提供了电容器的质量和重量，这对于制造商来说非常重要，因为他们需要确保产品的质量和可靠性。
规格书还列出了村田电容器的电气特性。
这些特性包括电容值、额定电压、温度系数等。
电容值是电容器的核心特性之一，它衡量了电容器存储电荷的能力。
额定电压则指的是电容器可以承受的最大电压，这对于电路设计师来说非常重要，因为他们需要确保电容器在工作过程中不会受到损坏。
温度系数则描述了电容器在不同温度下的电容变化情况，这对于需要在不同温度环境下工作的电路来说非常重要。
规格书还提供了村田电容器的使用条件和环境要求。
这些条件包括工作温度范围、湿度要求、震动和冲击要求等。
这些信息对于电子设备的制造商和使用者来说非常重要，因为他们需要确保电容器在不同的环境条件下能够正常工作。
规格书还包含了村田电容器的包装和标记要求。
这些要求是为了确
保电容器能够安全地运输和存储，并能够被正确识别和使用。
总的来说，村田电容规格书对照表是一份非常重要的文件，它提供了关于村田电容器的详细信息。
通过阅读和理解这份规格书，电子行业的专业人士可以更好地了解和使用村田电容器，从而提高电子设备的性能和可靠性。
村田陶瓷电容命名规则
村田陶瓷电容命名规则摘要：I.引言- 简述村田陶瓷电容II.命名规则- 概述村田陶瓷电容的命名规则- 解释命名规则中的各个部分III.举例说明- 使用具体的村田陶瓷电容型号，解释其命名规则IV.总结- 简要总结村田陶瓷电容的命名规则正文：I.引言村田陶瓷电容是电子行业中常见的被动元器件之一。
它们以稳定性高、可靠性好、体积小等特点，被广泛应用于各种电子产品中。
对于从事电子行业的人来说，了解村田陶瓷电容的命名规则是十分必要的。
II.命名规则村田陶瓷电容的命名规则主要包括四个部分，即：字母表示名称、字母表示材料、数字表示分类、数字表示序号。
1.字母表示名称：电容器的命名以字母"C"开头，代表电容。
2.字母表示材料：村田陶瓷电容的材料主要以陶瓷为主，用字母"M"表示。
3.数字表示分类：分类代码用于表示电容的性能和结构，如1 代表普通电容，2 代表高介电常数电容等。
4.数字表示序号：序号用于表示同一分类代码下的不同产品，通常由数字和字母组成，如103 代表第一个产品，104 代表第二个产品等。
III.举例说明以村田陶瓷电容型号"CM188R71H103J01D"为例，解释其命名规则：1."C"表示电容；2."M"表示材料为陶瓷；3."188"表示分类代码，代表村田陶瓷电容的性能和结构；4."R71"表示序号，代表同一分类代码下的不同产品；5."H103"表示电容的容量，单位为皮法（pF）；6."J"表示精度；7."01"表示温度系数；8."D"表示包装方式。
村田陶瓷电容命名规则
村田陶瓷电容命名规则（原创版）目录I.村田陶瓷电容的概述II.村田陶瓷电容的命名规则A.型号的构成B.各部分代表的含义III.举例说明A.GRM188R71H103KA01D 型号的解析B.GRM21BR61A106KE19L 型号的解析IV.村田电容的命名规则与电感、电阻的命名规则的区别正文I.村田陶瓷电容的概述村田陶瓷电容是村田公司生产的一种多层陶瓷片式电容，具有体积小、容量大、稳定性高、耐压能力强等优点，广泛应用于各种电子设备中。
II.村田陶瓷电容的命名规则村田陶瓷电容的型号由多个部分组成，每个部分都有特定的含义。
以下是村田陶瓷电容型号的命名规则：A.型号的构成村田陶瓷电容的型号通常由 10 个部分组成，例如：GRM188R71H103KA01D。
B.各部分代表的含义1.GR：型号2.M：尺寸3.18：温度系数4.8：电压5.R7：厚度6.1H：人别规格代号7.103：精度8.K：电容类型9.A01：批包装10.D：电容的其它特性III.举例说明A.GRM188R71H103KA01D 型号的解析- GR：型号为 GRM188R71H103KA01D - M：尺寸为 0805（2.01.2mm 长和宽）- 18：温度系数为 x7r1a- 8：电压为 10v- R7：厚度为 0.15mm- 1H：人别规格代号为 H- 103：精度为 -10%- K：电容类型为 C- A01：批包装为 A01- D：电容的其它特性为无B.GRM21BR61A106KE19L 型号的解析- GR：型号为 GRM21BR61A106KE19L- M：尺寸为 0603（2.01.2mm 长和宽）- 21：温度系数为 x7r1a- BR：厚度为 0.15mm- 61：电压为 10v- A：精度为 -10%- 106：电容类型为 C- K：人别规格代号为 E19- E19：批包装为 E19- L：电容的其它特性为无IV.村田电容的命名规则与电感、电阻的命名规则的区别村田电容的命名规则主要由型号、尺寸、温度系数、电压、厚度、精度、电容类型、人别规格代号、批包装和电容的其它特性组成。
村田贴片电容编码规则
村田贴片电容编码规则
村田贴片电容编码规则是电子工业中使用最广泛的编码规则之一，它通过使用数字和字母来标识电容的值和容差。
其中，数字表示电容的值，而字母则表示容差，即电容值与实际值之间的偏差范围。
村田贴片电容编码规则中的数字通常由三位数组成，前两位数字表示有效数字，最后一位数字表示数量级。
例如，数字代码104表示电容的值为10×10^4pF，即0.1μF。
在某些情况下，数字代码可能包含四个数字，其中前三个数字表示有效数字，而最后一个数字则表示数量级。
村田贴片电容编码规则中的字母表示电容的容差。
其中，字母J 表示容差为±5%，字母K表示容差为±10%，字母M表示容差为±20%。
此外，还有一些其他的字母代码，如字母Z表示特殊的容差范围。
需要注意的是，村田贴片电容编码规则并不适用于所有类型的电容器，而仅适用于贴片电容器。
对于其他类型的电容器，可能需要使用其他的编码规则。
- 1 -。
村田电容标识
村田电容的标识主要包含了电容的静电容量、额定电压、精度以及包装方式等信息。
1. 静电容量：一般由3位字母数字表示，单位为皮法（pF）。
第1位和第2位数字为有效数字，第3位数字表示有效数字后的0的个数。
例如，225表示静电容量为22uF，即22000pF。
2. 额定电压：用字母和数字的组合表示。
例如，1H可能代表额定电压为5V的DC2。
3. 精度：用字母表示，表示静电容量允许偏差的档位或精度。
常用档位有B、C、D、J、K、M、Z，具体对应值如下：B=±0.1pF；C=±0.25pF；D=±0.5pF；J=±5%；K=±10%；M=±20%；Z=+80,-20%。
例如，5C的精度可能达到B、C、D、J档，而R6、R7材质的精度可能达到K、M档。
4. 包装方式：用字母表示，例如“L”表示直径180mm压纹带（塑胶）编带盘装。
其他常见的包装标识还包括“D”，表示直径180mm纸带编带盘装。
请注意，具体的标识可能因产品型号和规格的不同而有所差异。
在实际应用中，应根据具体的电容型号和规格，参考相应的产品手册或技术文档，以获取准确的标识信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
更详细的请参考：

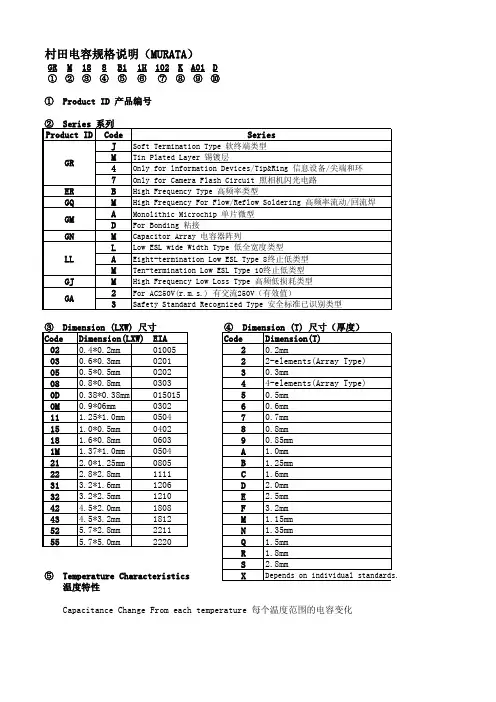

品名表示法
片状独石陶瓷电容器
（品名）GR M 18 8 R7 1C 225 K E15 D
GRM————表示镀锡电极品（普通贴片陶瓷电容）
常用的村田电容就是GRM普通贴片陶瓷电容与GNM普通贴片排容。
18 ————表示尺寸（长*宽）（1.6*0.8mm)
国内通用尺寸表示是(长*宽)1.6*0.8mm（单位为mm）.国际上通用尺寸表示是用英0603(单位为inch)，村田的常用代码有03,15,18,21,31,32,42,43,55等,具体的对应值如下:
03----0.6*0.3mm----0201 15----1.0*0.5mm----0402 18----1.6*0.8mm----0603 21----2.0*1.25mm----0805 31----3.2*1.6mm----1206 32----3.2*1.5mm----1210 42----4.5*2.0mm----1808 43----4.5*3.2mm----1812 55----5.7*5.0mm----2220
8 ————表示厚度（T）(0.8mm)
常用厚度村田代码有5,6,8,9,B,C,E等,具体的对应值如下:
5----0.5mm 6----0.6mm 8----0.8mm 9----0.9mm B----1.25mm C----1.6mm E----2.5mm
R7 ————表示材质（X7R）
常用材质村田代码有5C，R6，R7，F5等，具体的对应值如下：
5C----COG/NPO/CH R6----X5R R7----X7R F5-----Y5V
5C工作温度是-55度——+125度，温度系数是0+-30ppm/度；
R6工作温度是-55度——+85度，温度系数是+-15%；
R7工作温度是-55度——+125度，温度系数是+-15%；
F5工作温度是-30度——+85度。
温度系数是+22,-82%
100pf以下小容值的一般采用5C材质,100PF——1uf的一般采用R7材质，1uf以上一般采用R6材质，精度要求不高的一般采用F5材质。
材质的选用直接影响到电容值的精度与耐温度情况。
1C ————表示额定电压（DC16V）
常用电压村田表示有0J，1A，1C，1E，1H等，对应值如下：
0J------6.3V 1A------10V 1C------16V 1E-----25V 1H-----50V
225————表示静电容量（2.2UF）
由3位字母数字表示，单位为皮法（pF）。
第1位和第2位数字为有效数字，第3位数字表示有效数字后的0的个数，有小数点时以大写字母“R”表示，此时所有数字均为有效数字。
比如：R50表示0.50也就是0.5pF;1R0表示1.0pF;101表示100pF(也就是前2位10为有效数字.第3位1为前面10有效数字后0的个字为1个.也就是100pF)
1微法(UF)=1000纳法(NF) 1纳法(NF)=1000皮法(pF)
K ————表示静电容量允许偏差，也就是常说的档位、精度（+-10%）
常用档位有B、C、D、J、K、M、Z,具体对应值如下:
B=+-0.1pF C=+-0.25pF D=+-0.5pF J=+-5% K=+-10% M=+-20% Z=+80,-20%
正常5C材质的精度可做到B、C、D、J档；R6、R7材质的精度可做到K、M档；F5材质精度是Z 档。
E15————个别规格代码（可忽略，不重要）
D ————包装方式（直径180mm纸带编带盘装）
常用包装方式有L、D、B等，具体方式如下：
L表示直径180mm的压纹带（塑料）编带盘装；D表示直径180mm纸带编带盘装；B表示散袋装。
