磁滞回线和基本磁化曲线
铁磁材料的磁化曲线和磁滞回线的 测量
铁磁材料的磁化曲线和磁滞回线的测量磁化曲线和磁滞回线是铁磁材料的两个基本磁性特性，可以通过实验测量来获得。
磁化曲线反映了铁磁材料在外加磁场下的磁化过程，磁滞回线则是描述铁磁材料在磁场变化时磁化状态的变化过程。
在这篇文章中，我们将详细介绍铁磁材料磁化曲线和磁滞回线的测量方法。
一、磁化曲线的测量1、实验原理铁磁材料在外磁场作用下会被磁化，磁化过程可以被描述为一个磁化曲线。
实验中，我们可以通过应用不同大小的磁场来测量铁磁材料的磁化曲线，并在相应的磁场值处记录样品磁化强度。
2、实验步骤（1）选择适当的铁磁材料。
铁磁材料应该具有较高的磁滞回线，磁化曲线应平滑连续。
（2）制备样品。
将铁磁材料制成条状或薄片状，并尽可能保持样品尺寸一致。
（3）将制备好的铁磁材料打磨并清洗干净。
（4）准备实验装置。
将样品放置于磁感应计中间，并将磁感应计连接到电压表或电流表。
（5）应用不同大小的外磁场，并记录磁化强度。
使用恒流源或电压源，应用不同大小的电流或电压，同时记录磁感应计测得的磁感应强度，以得到磁化曲线。
重复多次实验，取平均值或绘制不同曲线来验证测量结果的准确性。
3、注意事项（1）要保持样品尺寸一致，以避免磁滞回线太宽或太窄。
（2）应避免外界干扰和温度变化对实验结果的影响。
（3）在应用不同磁场时，应注意不要让磁场过强以至于将样品磁化到饱和，否则曲线终止于饱和点。
（1）选择适当的铁磁材料。
（4）以一个磁场方向开始，应用不同大小的磁场，并记录磁化强度，记录下磁化曲线，此时磁滞回线仍未形成完整闭合环形。
（5）随着外磁场方向变化，记录相应的磁化曲线和磁滞回线，直到一整个闭合环形的曲线测得。
（6）重复多次实验，取平均值或绘制不同曲线来验证测量结果的准确性。
（1）测量时应注意保持外部环境的稳定，避免温度、震动等因素对实验结果的影响。
（2）应避免将试样磁滞回线的心磁化带磁化到饱和，否则将不能获得完整的磁滞回线。
（3）应避免在试样磁滞回线完成闭合之前改变外加磁场的方向，否则将失去呈环形的磁化曲线。
铁磁材料的磁滞回线和基本磁化曲线
-1- 铁磁材料的磁滞回线和基本磁化曲线在各类磁介质中应用最广泛的是铁磁物质。
在20世纪初期铁磁材料主要用在电机制造业和通讯器件中如发电机、变压器和电表磁头而自20世纪50年代以来随着电子计算机和信息科学的发展应用铁磁材料进行信息的存储和纪录例如现以成为家喻户晓的磁带、磁盘不仅可存储数字信息也可以存储随时间变化的信息不仅可用作计算机的存储器而且可用于录音和录像已发展成为引人注目的系列新技术预计新的应用还将不断得到发展。
因此对铁磁材料性能的研究无论在理论上或实用上都有很重要的意义。
磁滞回线和基本磁化曲线反映了铁磁材料磁特性的主要特征。
本实验仪用交流电对铁磁材料样品进行磁化测绘的B-H曲线称为动态磁滞回线。
测量铁磁材料动态磁滞回线的方法很多用示波器测绘动态磁滞回线具有直观、方便、迅速及能在不同磁化状态下交变磁化及脉冲磁化等进行观察和测绘的独特优点。
一、实验目的1认识铁磁物质的磁化规律比较两种典型的铁磁物质的动态磁化特性。
2掌握铁磁材料磁滞回线的概念。
3掌握测绘动态磁滞回线的原理和方法。
4测定样品的基本磁化曲线作μH曲线。
5测定样品的HC、Br、Hm和Bm等参数。
6测绘样品的磁滞回线估算其磁滞损耗。
二、实验原理1铁磁材料的磁滞特性铁磁物质是一种性能特异用途广泛的材料。
铁、钴、镍及其众多合金以及含铁的氧化物铁氧体均属铁磁物质。
其特性之一是在外磁场作用下能被强烈磁化故磁导率μB/H很高。
另一特征是磁滞铁磁材料的磁滞现象是反复磁化过程中磁场强度H与磁感应强度B之间关系的特性。
即磁场作用停止后铁磁物质仍保留磁化状态图1为铁磁物质的磁感应强度B与磁场强度H之间的关系曲线。
将一块未被磁化的铁磁材料放在磁场中进行磁化图中的原点O表示磁化之前铁磁物质处于磁中性状态即BHO当磁场强度H从零开始增加时磁感应强度B随之从零缓慢上升如曲线oa 所示继之B随H迅速增长如曲线ab所示其后B的增长又趋缓慢并当H增至HS时B达到饱和值BS这个过程的oabS曲线称为起始磁化曲线。
铁磁材料的磁滞回线和基本磁化曲线
现磁滞回线。
操作指南（续1）
观察基本磁化曲线。对样品进行退磁，从 U=0开始提高励磁电压，将在显示屏上得到 面积由小到大的一族磁滞回线。这些磁滞回 线的顶点就是样品的基本磁化曲线，长余辉 示波器，便可观察到该曲线的轨迹 。
观察比较样品1和2的磁化性能。 测绘曲线。接通实验仪和测试仪之间的连线。
基本磁化曲线。磁滞回线顶点的连线为铁
磁材料的基本磁化曲线，磁导率。
B
H
3，实验仪器
数码照片 磁滞回线实验组合分为实验仪和测试仪两大部
分。
4，操作指南
电路连接。选样品1按实验仪上所给的电路图 连接线路，令 R1 2.5，“U选择” 置于0 位。U 1 和 U 2 分别接示波器的“X输入”和 “Y输入”。
铁磁材料的磁滞回线 和基本磁化曲线
1，简介
铁磁材料（镍、钴、铁及其合金）在电力、通 讯等领域有着十分广泛的应用。磁滞回线磁滞 回线反映磁性材料在外磁场中的磁化特性。
2，实验原理
铁磁物质。在外磁场作用下，能被强烈磁化，磁导率很 高。磁场作用停止后，仍保持磁化状态，即磁滞。
磁化曲线。O点为磁中性状态，即BH0，当磁场H
结语谢谢大家！来自从0开始增加时，B随之缓慢上升，并当H到 H s 时，B达
到饱和值 B s ，到此为磁化曲线。当H减小到0时，B不
为0，而保留剩磁 B r 。 当磁场反向从0逐渐变为时，B消失，即要消除剩磁，必 须加反向磁场。H c 为矫顽力，反映保持剩磁状态的能力。
磁化曲线和磁滞回线
实验原理（续）
磁滞回线。当铁磁材料处于交变磁场中， 将沿磁滞回线反复运动，在此过程中要消 耗额外的能量，并以热的形式释放，为磁 滞损耗。可以证明，磁滞损耗与磁滞回线 所围面积成正比。
磁滞回线与基本磁化曲线

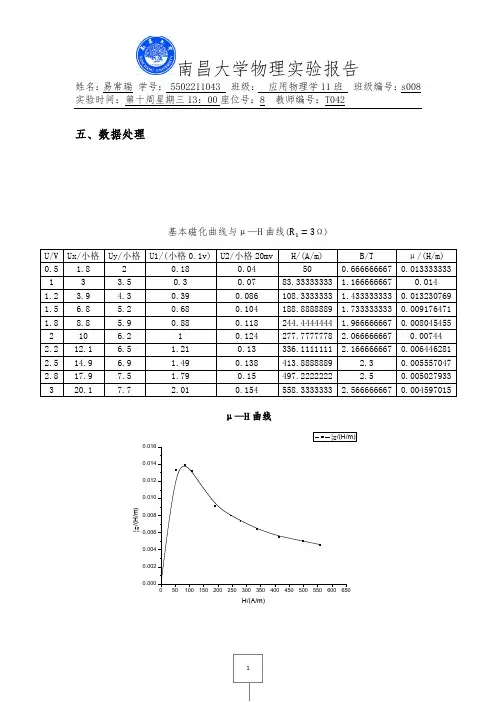

姓名：易常瑞 学号： 5502211043 班级： 应用物理学11班 班级编号：s008 实验时间：第十周星期三13：00座位号：8 教师编号：T042五、数据处理基本磁化曲线与μ—H 曲线(R 1=3Ω)μ—H 曲线¦ج/(H /m )H/(A/m)姓名：易常瑞学号： 5502211043 班级：应用物理学11班班级编号：s008 实验时间：第十周星期三13：00座位号：8 教师编号：T042基本磁化曲线磁滞回线(U=1.0v, R1=2.5Ω)姓名：易常瑞学号： 5502211043 班级：应用物理学11班班级编号：s008 实验时间：第十周星期三13：00座位号：8 教师编号：T042磁滞回线由磁滞回线所谓的面积可知，磁滞损耗为[HB]=2.7（T•A/m）饱和磁感应强度B s=1.273333333(T)矫顽力H D=115.3333333(A/m)剩磁R r=0.366666667(T)相关已知量：N=50，L=60mmn=150，s=80mm2，c1=c2=20μF，R2=10kΩ相关公式：H=NR1LU1，B=c2R2nsU2六、误差分析本实验的最大误差可能就来源于我的读数，因为本来是以大格为标准读的，而我以小格为标准读，因为所要读的点本来就比较大，如果再读的那么精确的话，反而会使误差增大，看一下我所画出来的磁滞回线就知道了，并不是那么圆滑。
还有一个误差就是第一个表格，因为很多的电压和电阻情况下都无法将所有的一组数据记录完整，因此为了达到这个目的，必须将初始值的图像调得非常小，这就带来了读数误差，再一个就是后面几个数据由于图像并不是很好而带来误差。
因此，在测量时，应适当改变横向或纵向电压，已达到获得较好读数的目的。
姓名：易常瑞学号： 5502211043 班级：应用物理学11班班级编号：s008 实验时间：第十周星期三13：00座位号：8 教师编号：T042七、实验总结我认为此实验我做的比较草率，是因为电工实习的事。
磁化曲线和磁滞回线
磁化曲线和磁滞回线
1 磁化曲线
磁化曲线是指磁体在沿着磁感应点B与曲径s的轴线受外加电流的作用下受到的磁化磁感应点B随曲径s变化而发生变化的曲线，也叫磁感应磁铁的认知曲线。
磁化曲线的概念是由物理学家古典物理学家定义的，一般引用唐之物理学指出，当磁性体沿着磁感线而移动，以及其磁化点B与曲径s之间存在着某种联系时，磁感化曲线就会形成。
2 磁滞回线
磁滞回线，也称为磁回线，是指当磁性体处于静止的状态并受到外部的磁通量的影响时，磁场就会随着时间的变化而发生变化，而磁性体的磁矩也会改变，从而产生滞回效应的形式。
根据古典物理学的定义，当磁性体受到一定的磁通量时，在它的受磁点B与曲径s之间产生滞回效应，从而形成一条磁滞回线。
换句话说，由于外部磁通量对受磁体的影响，在一定的时间内受磁体磁感应B增长有一定规律，形成一条磁滞回线，以此来定量描述磁性体在外磁场作用下的磁性结构以及磁化特性。
磁化曲线和磁回线这两者在实际应用中有难以分割的内在联系，并同时受到温度及其他影响因素的影响，因此，对它们的理解对于了解静磁结构和磁性有着重要的意义。
实验25铁磁材料的磁滞回线和基本磁化曲线
实验二十五 铁磁材料的磁滞回线和基本磁化曲线一、实验目的1. 认识铁磁物质的磁化规律和动态磁化特性。
2. 测定样品的基本磁化曲线，作μ－H 曲线。
二、实验原理铁磁物质是一种性能特异、用途广泛的材料。
铁、钴、镍及其众多合金以及含铁的氧化物（铁氧体）均属铁磁物质。
其特征是在外磁场作用下能被强烈磁化，故磁导率μ很高。
另一特征是磁滞，即磁化场作用停止后，铁磁物质仍保留磁化状态。
图25-1为铁磁物质的磁感应强度B 与磁化场强度H 之间的关系曲线。
图中的原点O 表示磁化之前铁磁物质处于磁中性状态，即B ＝H ＝O ，当磁场H 从零开始增加时，磁感应强度B 随之缓慢上升，如线段oa 所示。
继之B 随H 迅速增长，如ab 所示。
其后B 的增长又趋缓慢。
并当H 增至H S 时，B 到达饱和值B S 。
oabs 称为起始磁化曲线。
图25-1表明，当磁场从H S 逐渐减小至零，磁感应强度B 并不沿起始磁化曲线恢复到“O ”点，而是沿另一条曲线SR 下降。
比较线段OS 和SR 可知，H 减小时B 也相应减小，但B 的变化滞后于H 的变化，这现象称为磁滞。
磁滞的明显特征是当H ＝O 时，B 不为零，而保留剩磁Br 。
当磁场反向从O 逐渐变至－H D 时，磁感应强度B 消失，说明要消除剩磁，必须施加反向磁场。
H D 称为矫顽力，它的大小反映铁磁材料保持剩磁状态的能力，线段RD 称为退磁曲线。
图25-1还表明，当磁场按H S →O →-H D →-H S →O →H D ´→H S 次序变化，相应的磁感应强度B 则沿闭合曲线S SRD 'S D R ''变化，这闭合曲线称为磁滞回线。
所以，当铁磁材料处于交变磁场中时（如变压器中的铁心），将沿磁滞回线反复被磁化→去磁→反向磁化→反向去磁。
在此过程中要消耗额外的能量，并以热的形式从铁磁材料中释放，这种损耗称为磁滞损耗，可以证明，磁滞损耗与磁滞回线所围面积成正比。
磁滞回线测量与磁化曲线绘制
磁滞回线测量与磁化曲线绘制一、磁滞回线测量磁滞回线是磁性材料在外加磁场作用下磁化过程中的特性曲线，通常用于描述材料的磁性能。
测量磁滞回线是评价材料磁性能的重要手段之一。
下面将介绍几种常用的磁滞回线测量方法：1.1 磁感应强度法磁感应强度法是一种比较常用的测量磁滞回线的方法。
通过在外加磁场下测量材料的磁感应强度随时间或磁场强度的变化，可以得到磁滞回线的形状和磁化特性。
1.2 磁阻法磁阻法是一种通过测量在磁场中材料的磁阻随磁场变化的方法，从而得到材料的磁滞回线的形状和特性。
1.3 振动样品磁强计法振动样品磁强计法是一种先进的磁滞回线测量方法，通过振动样品和探测磁场的传感器，可以快速、非接触地获取材料的磁滞回线特性。
二、磁化曲线绘制磁化曲线是描述材料在外界磁场作用下磁化强度随磁场强度变化的曲线。
绘制磁化曲线有助于理解材料的磁化特性和磁性能。
下面介绍几种常见的磁化曲线绘制方法：2.1 饱和磁化曲线饱和磁化曲线是描述材料在饱和状态下磁化强度随磁场强度变化的曲线。
通常使用磁感应强度仪器进行测量和绘制。
2.2 磁滞回线图磁滞回线图是描述材料在周期性磁场变化下磁化强度随时间变化的曲线。
通过不断改变磁场大小和方向，可以得到完整的磁滞回线图。
2.3 磁化斜率曲线磁化斜率曲线描述了材料在磁场变化下磁化强度斜率随磁场强度变化的曲线。
可以通过对磁化曲线进行微分运算得到。
结语磁滞回线测量和磁化曲线绘制是研究材料磁性能的重要方法，通过这些方法可以深入了解材料的磁性特性和磁化行为。
不同的测量方法和曲线绘制技术可以为磁性材料的研究提供有力支持和指导。
铁磁材料的磁滞回线和基本磁化曲线
物理实验报告课程名称：大学物理实验实验名称：铁磁材料的磁滞回线和基本磁化曲线学院：专业班级：学生姓名：学号：实验地点：座位号：实验时间：一、实验目的：1、掌握用磁滞回线测试仪测绘磁滞回线的方法。
2、了解铁磁材料的磁化规律，用示波器法观察磁滞回线比较两种典型铁磁物质的动态磁化特性。
3、测定样品的磁化特性曲线（B-H曲线），并作μ-H曲线。
4、测绘样品在给定条件下的磁滞回线,估算其磁滞损耗以及相关的等参量。
二、实验原理：1、铁磁材料的磁滞特性铁磁物质是一种性能特异，用途广泛的材料。
铁、钴、镍及其众多合金以及含铁的氧化物（铁氧体）均属铁磁物质。
其特征是在外磁场作用下能被强烈磁化，故磁导率μ很高。
另一特征是磁滞，即磁化场作用停止后，铁磁质仍保留磁化状态，图1为铁磁物质的磁感应强度B与磁化场强度H之间的关系曲线。
图中的原点O表示磁化之前铁磁物质处于磁中性状态，即B＝H＝O，当磁场H从零开始增加时，磁感应强度B随之缓慢上升，如线段Oa所示，继之B随H迅速增长，如ab所示，其后B的增长又趋缓慢，并当H增至时，B到达饱和值，OabS称为起始磁化曲线。
图1表明，当磁场从逐渐减小至零，磁感应强度B并不沿起始磁化曲线恢复到“O”点，而是沿另一条新的曲线SR下降，比较线段OS和SR可知，H减小B相应也减小，但B的变化滞后于H的变化，这现象称为磁滞，磁滞的明显特征是当H＝O时，B不为零，而保留剩磁。
当磁场反向从O逐渐变至－时，磁感应强度B消失，说明要消除剩磁，必须施加反向磁场，称为矫顽力，它的大小反映铁磁材料保持剩磁状态的能力，线段RD称为退磁曲线。
图1还表明，当磁场按→O→→-→O→´→次序变化，相应的磁感应强度B则沿闭合曲线变化，这闭合曲线称为磁滞回线。
所以，当铁磁材料处于交变磁场中时（如变压器中的铁芯），将沿磁滞回线反复被磁化→去磁→反向磁化→反向去磁。
在此过程中要消耗额外的能量，并以热的形式从铁磁材料中释放，这种损耗称为磁滞损耗，可以证明，磁滞损耗与磁滞回线所围面积成正比。
铁磁材料的磁滞回线和基本磁化曲线
铁磁材料的磁滞回线和基本磁化曲线在各类磁介质中，应用最广泛的是铁磁物质。
在20世纪初期，铁磁材料主要用在电机制造业和通讯器件中，如发电机、变压器和电表磁头，而自20世纪50年代以来，随着电子计算机和信息科学的发展，应用铁磁材料进行信息的存储和纪录，例如现以成为家喻户晓的磁带、磁盘，不仅可存储数字信息，也可以存储随时间变化的信息；不仅可用作计算机的存储器，而且可用于录音和录像，已发展成为引人注目的系列新技术，预计新的应用还将不断得到发展。
因此，对铁磁材料性能的研究，无论在理论上或实用上都有很重要的意义。
磁滞回线和基本磁化曲线反映了铁磁材料磁特性的主要特征。
本实验仪用交流电对铁磁材料样品进行磁化，测绘的B-H曲线称为动态磁滞回线。
测量铁磁材料动态磁滞回线的方法很多，用示波器测绘动态磁滞回线具有直观、方便、迅速及能在不同磁化状态下（交变磁化及脉冲磁化等）进行观察和测绘的独特优点。
一、实验目的1．认识铁磁物质的磁化规律，比较两种典型的铁磁物质的动态磁化特性。
2．掌握铁磁材料磁滞回线的概念。
3．掌握测绘动态磁滞回线的原理和方法。
4．测定样品的基本磁化曲线，作μ－H曲线。
5．测定样品的H C、B r、H m和B m等参数。
6．测绘样品的磁滞回线，估算其磁滞损耗。
二、实验原理1．铁磁材料的磁滞特性铁磁物质是一种性能特异，用途广泛的材料。
铁、钴、镍及其众多合金以及含铁的氧化物（铁氧体）均属铁磁物质。
其特性之一是在外磁场作用下能被强烈磁化，故磁导率μ=B/H很高。
另一特征是磁滞，铁磁材料的磁滞现象是反复磁化过程中磁场强度H与磁感应强度B之间关系的特性。
即磁场作用停止后，铁磁物质仍保留磁化状态，图1为铁磁物质的磁感应强度B与磁场强度H之间的关系曲线。
将一块未被磁化的铁磁材料放在磁场中进行磁化，图中的原点O表示磁化之前铁磁物质处于磁中性状态，即B＝H＝O，当磁场强度H从零开始增加时，磁感应强度B随之从零缓慢上升，如曲线oa所示，继之B随H迅速增长，如曲线ab所示，其后B的增长又趋缓慢，并当H 增至H S时，B达到饱和值B S，这个过程的oabS曲线称为起始磁化曲线。
磁滞回线和基本磁化曲线
磁滞回线和基本磁化曲线【实验原理】铁材料的磁滞现象: 铁磁材料的磁滞现象是反复磁化过程中磁场强度H与磁感应强度B之间的关系的特征。
将一块未被磁化的铁磁材料放在磁场中进行磁化．当磁场强度H由零增加时，磁感应强度B由零开始增加。
H继续增加，B增加缓慢，这个过程的B -H 曲线称为起始磁化曲线，如图l 中的oa 段所示。
当磁场强度H减小，B也跟着减小，但不按起始磁化曲线原路返回，而是沿另一条曲线（图1中）ab 段下降，当H 返回到零时，B不为零，而保留一定的值Br，即铁磁材料仍处于磁化状态，通常Br称为磁材料的剩磁。
将磁化场反向，使磁场强度负向增加，当H达到某一值材料中的磁感应强度才为零，这个磁场强度Hc 继续增加反向磁场强度，磁感应强度B反向增加。
如图1中cd 段所示。
Hc时，铁磁称为磁材料的矫顽力。
增加到Hm时，其过程与磁场强度从Hm减小到-Hm 过程类似。
这样形成一个闭合的磁滞回线。
逐渐增加H从值，可以得到一系列的逐渐增大的磁滞回线，如图 2 所示。
把原点与每个磁滞回线的顶端基本磁化曲线。
如图1中oa 段所示。
当Hm增加到一定程度时，磁滞回线两端较平，即H增加，B增加很小，在此时附近铁磁材料处于饱和状态。
基本磁化曲线上的点与原点连线的斜率称为磁导率。
在给定磁场强度条件下表征单位H 所激励出的磁感应强度B ，直接表示材料磁化性能强弱。
从磁化曲线上可以看出磁导率并不是常数。
当铁磁材料处于磁饱和状态时，磁导率减小较快。
曲线起始点对应的磁导率称为初始磁导率。
磁导率的最大值称为最大磁导率。
这两者反映 2 、示波器显示样品磁滞回线的实验原理及电路2 、示波器显示样品磁滞回线的实验原理及电路曲线的特点。
如图3所示。
只要设法使示波器X 轴输入正比于被测样品中的H，使Y 轴输入正比于样品的B , 保持H和B为样品中的原有关系就可在示波器荧光屏上如实地显示出样品的磁滞回线。
怎样才能使示波器的X轴输入正比于H , Y轴输入正比于B 呢？图4为测试磁滞回线的原理图。
铁磁材料的磁滞回线圈和基本磁化曲线
铁磁材料的磁滞回线圈和基本磁化曲线铁磁材料是指具有较高磁铁石性的材料，比如铁、镍、钴等。
在外加磁场的作用下，铁磁材料会产生自发磁化现象，磁滞回线和基本磁化曲线是研究铁磁材料磁性的重要工具。
下面我们来详细讲解一下它们的概念和性质。
1. 磁滞回线圈磁滞回线是指铁磁材料在交变磁场或直流磁场作用下，磁化强度随磁场强度变化的曲线。
当外加磁场逐渐升高时，铁磁材料会自发磁化，直到达到饱和磁化强度，此时材料的磁化强度不再随磁场强度的增加而增加，形成了一个磁致饱和的状态。
如果磁场继续增加，铁磁材料的磁化强度会逐渐减小，直到归零，这个过程称为磁降淬。
如果再减小磁场强度，铁磁材料的磁化强度又会逐渐增加，直至达到反向饱和磁化强度，完成一个磁滞回线的闭合。
磁滞回线圈是通过测量铁磁材料在交变磁场或直流磁场作用下的磁化强度，来得到磁滞回线的一种实验手段。
它由两个线圈组成，一个线圈提供外加磁场，另一个线圈用于测量铁磁材料的磁化强度。
在实验中，我们通常使用示波器来观察磁滞回线的形状，进一步研究铁磁材料的磁性质。
2. 基本磁化曲线基本磁化曲线是指铁磁材料在磁场作用下，磁化强度随磁场强度变化的曲线。
与磁滞回线不同的是，基本磁化曲线不考虑磁滞回线的闭合，而是研究铁磁材料的磁性质在一定范围内的变化趋势。
基本磁化曲线通常包含三个阶段：（1）线性阶段：在小磁场范围内，铁磁材料的磁化强度与磁场强度呈线性变化，其斜率称为初始磁导率。
（2）饱和阶段：随着外加磁场的增加，铁磁材料的磁化强度逐渐增加，直至达到饱和磁化强度。
此时，铁磁材料的磁化强度不再随磁场强度的增加而增加。
基本磁化曲线是研究铁磁材料磁化特性的重要工具。
通过测量不同铁磁材料在不同磁场条件下的基本磁化曲线，可以得到多种材料的磁滞特性和磁化特性，用于制备和应用磁性材料。
铁磁材料的磁滞回线和基本磁化曲线
铁磁材料的磁滞回线和基本磁化曲线铁磁材料具有独特的磁化性质，我们在一块未磁化的铁磁材料（铁、镍、钴或其他铁磁合金）的外面密绕线圈，但流过线圈的磁化电流从零逐渐增大时，铁磁材料的磁感应强度B是沿起始磁化曲线随线圈的磁场强度H变化的。
当H增大到最大值后，继续减小到-，然后回复到初始0值时，我们发现：B 是按照 0→→→0→-→-→0→的规律变化，我们称B按照这个变化过程所描绘的曲线为磁滞回线。
对同一铁磁材料且开始时不带磁性，如果取一系列的磁化电流值 0﹤﹤﹤﹤……﹤我们会得到一系列逐渐增大的磁滞回线，如果将每一条磁滞回线的顶点（、）在同一坐标图上标出并光滑连接，我们就得到了铁磁材料的基本磁化曲线。
本实验的主要学习内容为：1、实验原理：a、认识铁磁材料的磁化规律b、了解示波器法显示磁滞回线的基本原理2、实验方法：a、掌握用磁滞回线测试仪测绘磁滞回线的方法。
b、掌握用5703A型示波器测绘基本磁化曲线的方法。
这是一个扩展性的电磁学实验，难度系数1.10较适合理工科各专业学生选做，对非物理、电子专业学生，实验原理理解有一定的困难，实验方法难度适中，本实验的实验思想很有开创性，值得其他专业借鉴。
实验具体内容与要求1、样品退磁开启电源后，顺时针转动“U选择”旋钮，使U从0逐渐增大到3V，然后逆时针旋转使U从3V降到0，清除剩磁。
2、观察磁滞回线，测定基本磁化曲线开启示波器电源，调节好示波器的初始预备状态，对示波器的使用方法应参照实验十一。
示波器选择合适档位，使显示器出现大小合适的磁滞回线图形。
在样品退磁的前提下，励磁电压从0开始逐档升高，记录下每档U所显示的磁滞回线的顶点（、）在坐标值上描点，用一条光滑曲线连接各点，得到基本磁化曲线。
3、B—H曲线测绘选择合适的U值，在仔细阅读本实验附录上磁滞回线测试仪使用说明的基础上，按步骤操作测试仪，取得各采样点的H、B值，作图。
实验仪器简介1、磁滞回线实验仪：主要由试样、励磁电源、电路组成，用于产生基本磁化曲线和磁滞回线各H、B量值。
铁磁材料的磁滞回线和基本磁化曲线测定实验方法
155实验十七 铁磁材料的磁滞回线和基本磁化曲线磁性材料应用广泛，从常用的永久磁铁、变压器铁芯到录音、录像、计算机存贮用的磁带、磁盘等都采用磁性材料。
磁滞回线和基本磁化曲线反映了磁性材料的主要特征。
通过实验研究这些性质不仅能掌握用示波器观察磁滞回线以及基本磁化曲线的基本测绘方法，而且能从理论和实际应用上加深对材料磁特性的认识。
【实验目的】1． 认识铁磁物质的磁化规律，比较两种典型的铁磁物质的动态磁化特性。
2． 测绘样品的磁滞回线，比较其磁滞损耗大小。
3． 测定样品的B s 、Ｈs 、B r 、H D 等参数。
4． 测定样品的基本磁化曲线，作B -H 及μ-Ｈ曲线。
【实验仪器】FB310A 磁滞回线实验仪、GOS-620型示波器【实验原理】铁磁物质是一种性能特异、用途广泛的材料。
铁、钴、镍及其众多合金以及含铁的氧化物（铁氧体）均属铁磁物质。
其特征是在外磁场作用下能被强烈磁化，故磁导率μ很高。
另一特征是磁滞，即磁化场作用停止后，铁磁物质仍保留磁化状态，它的图17-1 铁磁质起始磁化曲线和磁滞回线 图17-2 同一铁磁材料的一簇磁滞回线磁感应强度不仅依赖于外磁场强度，而且还依赖于原先的磁化程度。
图17-1为铁磁物质的磁感应强度Ｂ与磁化场强度H之间的关系曲线。
图中的原点Ｏ表示磁化之前铁磁物质处于磁中性状态，即Ｂ＝H＝０，当磁场Ｈ从零开始增加时，磁感应强度Ｂ随之缓慢上升，如线段Oa所示，其后B的增长趋于缓慢，并当H增至Hs时，B达到饱和值Bs，OabS称为起始磁化曲线。
如果将磁化场H减小，B并不沿原来的曲线OabS减小，而是沿另一条新的曲线SR下降，比较线段OS和SR知，H减小B也相应减小，但B的变化滞后于H的变化，此现象即称为磁滞。
磁滞的明显特征是当H=0时，B不为零，而保留剩磁Br。
当磁场反向逐渐变至-H D时，磁感应强度B消失，说明要消除剩磁，必须施加反向磁场，H D称为矫顽力，它的大小反映铁磁材料保持剩磁状态的能力，线段RD称为退磁曲线。
铁磁材料的磁滞回线和基本磁化曲线
铁磁材料的磁滞回线和基本磁化曲线(动态磁滞回线实验)磁性材料在科研和工业中有着广泛的应用，种类也相当繁多，因此各种材料的磁特性测量，是电磁学实验中一个重要内容。
磁特性测量分为直流磁特性测量和交流磁特性测量。
本实验用交流正弦电流对磁性材料进行磁化，测得的磁感应强度与磁场强度关系曲线称为动态磁滞回线，或者称为交流磁滞回线，它与直流磁滞回线是有区别的。
可以证明：磁滞回线所包围的面积等于使单位体积磁性材料反复磁化一周时所需的功，并且因功转化为热而表现为损耗。
测量动态磁滞回线时，材料中不仅有磁滞损耗，还有涡流损耗，因此，同一材料的动态磁滞回线的面积要比静态磁滞回线的面积稍大些。
本实验重点学习用示波器显示和测量磁性材料动态磁滞回线和基本磁化曲线的方法，了解软磁材料和硬磁材料交流磁滞回线的区别。
一．实验目的1. 了解磁性材料的磁滞回线和磁化曲线的概念，加深对铁磁材料的重要物理量矫顽力、剩磁和磁导率的理解。
2. 用示波器测量软磁材料（软磁铁氧体）的磁滞回线和基本磁化曲线，求该材料的饱和磁感应强度m B 、剩磁r B 和矫顽力c H 。
3. 学习示波器的X 轴和Y 轴用于测量交流电压时，各自分度值的校准。
4. 用示波器显示硬铁磁材料（模具钢12Cr ）的交流磁滞回线，并与软磁材料进行比较。
二. 实验原理（一）铁磁物质的磁滞现象铁磁性物质的磁化过程很复杂，这主要是由于它具有磁性的原因。
一般都是通过测量磁化场的磁场强度H 和磁感应强度B 之间关系来研究其磁化规律的。
如左图所示，当铁磁物质中不存在磁化场时，H 和B 均为零，在H B 图中则相当于坐标原点O 。
随着磁化场H 的增加，B 也随之增加，但两者之间不是线性关系。
当H 增加到一定值时，B 不再增加或增加的十分缓慢，这说明该物质的磁化已达到饱和状态。
m H 和m B 分别为饱和时的磁场强度和磁感应强度(对应于图中A 点)。
如果再使H 逐步退到零，则与此同时B 也逐渐减小。
磁化曲线和磁滞回线
磁化曲线和磁滞回线
从理论上讲，磁化曲线和磁滞回线是完全不同的概念。
磁化曲线是由极性物质在受到外力作用时产生的电磁效应而形成的图像，而磁滞回线则是磁极在它们本身当于磁场的作用时发生的反弹效果。
因此，磁化曲线和磁滞回线的本质是不一样的。
磁化曲线的具体形状取决于极性物质的性质，如它是单磁极还是多磁极、大小、型号等，而且它们是固定的，外界力会对它产生影响，但不会改变它们的形状。
极性体在磁场中易于排列，可以使磁场偏向极性体，从而产生受外界力影响的磁偏角，形成磁化曲线。
磁滞回线是在磁场和磁极间发生的反应。
当磁极在磁场中旋转，它会受到抗力，这种抗力即磁抗力，与运动方向相反，可以使磁极的运动反弹，这种反弹旋转运动即为磁滞回线。
这种反弹的结果就是形成一条曲线，称为磁滞回线。
磁化曲线和磁滞回线在电力学和电机技术中都有重要的作用。
磁化曲线主要用于检验极性物质的性质，可以检测极性物质是单磁极还是多磁极、大小、型号等，并且可以利用电流驱动它们，从而控制电机的运动状态。
而磁滞回线则可以用于测量发电机的功率和效率，从而可以有效控制电机的输出功率。
磁化曲线和磁滞回线也在微电子学领域有着重要的应用。
磁化曲线的形状可以简化半导体芯片的结构，从而减少抗磁性材料的添加，降低电子产品的成本。
而磁滞回线可用于调节半导体元件，可
以更好地改善元件工作的稳定性，降低元件热量，从而提高系统的运行性能。
总之，磁化曲线和磁滞回线都是非常重要的现代物理概念，在电力学、电机技术和微电子学等领域都有重要的应用，因此了解并正确使用它们非常重要。
软磁材料磁滞回线和基本磁化曲线的测量
图1 起始磁化曲线和磁滞回线实验六、软磁材料磁滞回线和基本磁化曲线的测量铁磁材料按特性分硬磁和软磁两大类.软磁材料的矫顽力H c 小于100A/m ，常用做电机、电力变压器的铁芯和电子仪器中各种频率小型变压器的铁芯.磁化曲线和磁滞回线是反映铁磁材料磁性的重要特征曲线.矫顽力和饱和磁感应强度B s 、剩磁B r .磁滞损耗P 等参数均可以从磁滞回线和磁化曲线上获得.这些参数是铁磁材料研制、生产、应用是的重要依据.铁磁材料磁化时，其磁感强度随磁场强度的变化非常复杂.有如下特点：1．一快从未被磁化的材料磁化时，当H 由0开始逐渐增加至某最大值H m ，B 也由0开始逐渐增加，由此画出的B -H 曲线o -a 称起始磁化曲线，如图1.起始磁化曲线大致分为三个阶段，第一阶段曲线平缓，第二阶段曲线很陡，第三阶段曲线又变得平缓.最后B 趋于不变，这种现象称为饱和.饱和时的磁感强度称为饱和磁感强度，记做B s .2．磁化过程中材料内部发生的过程是不可逆的，当磁场由饱和时的H m 减小至0，B 并非沿原来的磁化曲线返回，而是滞后于H 的变化.当H =0是，B =B r ，称为剩余磁感应强度.要想使B 为0，就必须施加一反向磁场-H c .H c 称为矫顽力. 继续加大反向磁场至-H m ，曲线到达，磁感应强度变为-B s .磁场再由-H m 变至H m ，曲线又回到a ，形成一条闭合曲线，叫磁滞回线.3．如果初始磁化磁场由0开始增加至一小于H m 的值H 1，然后磁场在- H 1与H 1之间变化，也可以得到一条磁滞回线.但这条曲线不是饱和的.逐渐增加磁场至H 2，H3，H 4，…(H 2<H 3<H 4…)，可以得到一系列磁滞回线.将这些磁滞回线的顶点连起来，就得到基本磁H图2 磁滞回线和基本磁化曲线化曲线，如图2. 【实验目的】1．了解有关铁磁性材料性质的知识；2．了解用示波器动态测量软磁材料磁滞回线和基本磁化曲线的原理； 3．学习并体会物理实验方法中的转换测量法；4．掌握用示波器动态测量软磁材料磁滞回线和基本磁化曲线的方法. 【实验器材】GY-4隔离变压器；CZ-2磁质回线装置；COS5020示波器. 【实验原理】软磁材料的样品可做成闭合回路状（如图所示），在样品上绕N 1匝初级线圈和N 2匝次级线圈，初级线圈里通过电流i 1，在样品中产生磁场，其磁场强度为11111u lR N l i N H ==（1） 式中l 是初级线圈所绕样品的平均长度，R 1是与初级线圈串联的电阻，u 1是R 1两端的电压.采用动态测量法，初级线圈里需通过交流电（由隔离变压器提供）.样品被磁化后产生变化的磁通量，进而在次级线圈中产生感应电动势：22d d d d d d BN N S t t tψφε=-=-=- S 是样品的截面积.次级线圈的电压正比于磁感强度B 随时间的变化率，必须积分后才能得到B .积分可由RC 电路来完成，电路中满足条件fCR π212>>，忽略次级线圈的内阻后，可得：222R CB u N S=（2） u 2是电容器两端的电压.由此可见u 1正比于H ，u 2正比于B ，将信号分分别输入到双通道示波器的x端和y端，选择x-y方式，就可以在示波器上看到磁滞回线.定量测量时，记录每一步磁滞回线的定点坐标，由电压参数得到相应的电压值，再根据(1)、(2)计算对应的B、H值，从而可做出基本磁化曲线.在饱和磁滞回线上记录H c、B s、B r的坐标，可算出相应的实验值.【实验内容及步骤】实验内容：1．在坐标纸上做出基本磁化曲线和饱和磁滞回线.2．给出H c、B s、B r的实验结果.步骤：1．正确连接线路，调节示波器，观察磁滞回线的形状.2．将隔离变压器电压调至80V左右，调整磁滞回线至理想的大小和形状，确定实验所需的两通道电压参数.3．将电压缓慢调至零，实现对样品的退磁，并在示波器上调整坐标原点.4．将磁场由0(电压为0)开始，逐步(电压每10V变化一步)增加至B达到饱和，记下每一步磁滞回线定点的坐标.5．在饱和磁滞回线上记录H c、B s、B r的坐标，测量时应在>0、<0两点进行测量，取平均值.【数据记录】表1 软磁材料基本磁化曲线绘制的测量数据两通道电压参数：X_____________ Y_____________表2 H c 、B s 、B r 的测量数据注意事项：1．测量前检查示波器两通道的垂直微调旋钮是否在校准位置.2．确定软磁材料饱和时对应隔离变压器的电压，饱和时示波器上类磁滞回线的尖端连接处的两条曲线变得重合. 思考题：1．如果测量前没有将材料退磁，会出现什么情况？ 2．用磁路不闭合的样品进行测量会导致什么结果？3．测量时磁场H 是正弦变化的，磁感强度B 是否按正弦规律变化？反之，若磁感强度B 是正弦变化的，磁场H 是否也按正弦规律变化？ 附录：磁滞回线装置参数20001=N 匝 1212=N 匝 Ω=121R 216k R =Ω0.132m L = 320.20810m S -=⨯ (100.05)C μ=±。
