中石油内部培训课件阀门资料
阀门知识培训课件
按阀门的功能分：
阀 门
多用阀
调节阀
分流阀
截断阀
阀门 分类 二
按阀门公称压力
高压阀, PN =10～80兆帕
低压阀, PN ≤1.6兆帕；
超高压阀, PN ≥100兆帕
阀 门
真空阀,公称压力小于标准大气压
1 中压阀, PN =2.5～6.4兆帕；
阀门 分类 三
Z941W-25P DN200
六 阀门大类介绍 隔膜阀
2.8 隔膜阀diaphragm valve用弹性隔膜作为启闭件和密封件的截断阀，图隔膜阀的典型结构为隔膜阀的典型结构，阀体为屋脊式,屋脊与隔膜组成密封副，隔膜周边固定,它将阀腔分成互不相通的两部分，隔膜下边为流体通道，阀瓣、阀杆、阀盖等零件都位于隔膜上部,与流体隔离,不受流体腐蚀,同时又能防止铁锈等杂质污染流体，隔膜阀不需要填料函,不存在阀杆的密封问题， 隔膜材料通常为橡胶和氟塑料，隔膜阀的寿命取决于隔膜的耐疲劳性，它特别适用于腐蚀性流体和要求清洁的流体,如醋酸、化纤原料和锅炉软化水等，它的工作压力一般不大于 0.6兆帕,工作温度一般小于100℃,公称通径不大于350毫米，
按阀门使用温度分
高温阀,工作温度高于450℃
中温阀,工作温度为121～450℃
低温阀,工作温度低于-30℃
常温阀,工作温度为-30～120℃；
阀 门
阀门的基本性能
调节性能
强度性能
流通性能
启闭性能
阀 门
密封性能
一 阀门大类介绍 闸阀
2.1 闸阀 gate valve用闸板作启闭件并沿阀座轴线垂直方向移动,以实现启闭动作的阀门，闸阀的主要优点是流道通畅,流体阻力小,启闭扭矩小；主要缺点是密封面易擦伤,启闭时间较长,体形和重量较大，闸阀在管道上的应用很广泛,适于制造成大口径阀门，闸阀通常用于截断流体,不宜用于调节流量，因为当闸阀处于半开位置时,闸板会受流体冲蚀和冲击而使密封面破坏,还会产生振动和噪声， 闸阀按闸板的结构不同分为楔式和平行式两类，
《阀门培训》课件
《阀门培训》课件标题：《阀门培训》课件一、引言阀门是流体输送系统中的重要组成部分，起着控制、调节和切断流体流动的作用。
掌握阀门的原理、结构、类型、安装、调试和维护等知识，对于从事流体输送系统的设计、施工和维护工作的工程师和技术人员来说至关重要。
本课件旨在为阀门培训提供系统的教学内容，帮助学员掌握阀门相关知识，提高实际操作能力。
二、阀门原理与结构1. 阀门原理阀门通过改变阀门通道的截面积，实现对流体流量、压力和流向的控制。
阀门主要由阀体、阀盖、阀杆、阀瓣和密封元件等组成。
阀门的工作原理是利用执行机构（手动、电动、气动等）驱动阀杆，使阀瓣产生相应的位移，从而改变阀门通道的截面积，实现对流体流动的控制。
2. 阀门结构阀门结构主要包括阀体、阀盖、阀杆、阀瓣、密封元件、填料函、填料压盖等部件。
阀体和阀盖是阀门的主体结构，阀杆连接执行机构和阀瓣，阀瓣用于调节流体流量，密封元件和填料函用于实现阀门的密封性能。
三、阀门类型与应用1. 按结构分类（1）截止阀：主要用于切断和接通流体，适用于清洁介质。
（2）闸阀：适用于大口径、高压力的管道，具有流通能力大、阻力小等特点。
（3）球阀：具有结构紧凑、密封性能好、开关迅速等特点，广泛应用于石油、化工等领域。
（4）蝶阀：结构简单、重量轻、操作方便，适用于低压、大口径的管道。
（5）调节阀：用于调节流体流量、压力和温度，具有精确、灵敏的特点。
2. 按驱动方式分类（1）手动阀门：通过手动操作实现开关和控制。
（2）电动阀门：通过电动执行机构实现开关和控制。
（3）气动阀门：通过气动执行机构实现开关和控制。
（4）液动阀门：通过液压执行机构实现开关和控制。
四、阀门安装与调试1. 安装前准备（1）检查阀门型号、规格是否符合设计要求。
（2）检查阀门外观，确保无损坏、变形等缺陷。
（3）检查阀门密封面，确保无划痕、磨损等影响密封性能的问题。
（4）检查阀门连接法兰、螺栓等配件是否齐全、完好。
2. 安装步骤（1）将阀门安装在管道上，确保阀门与管道同轴。

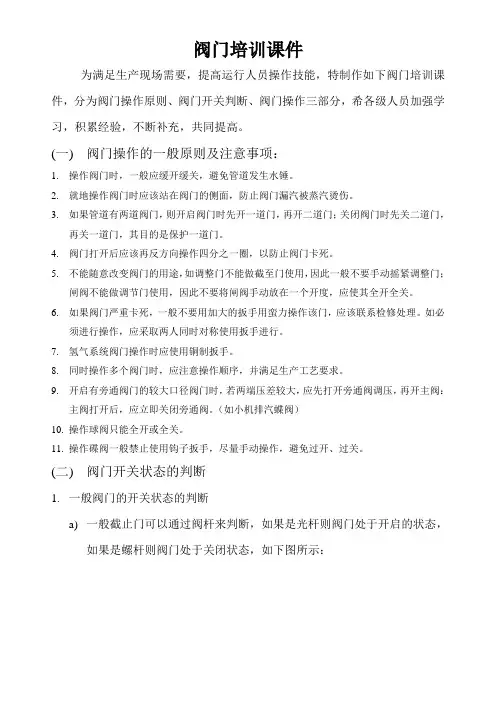

阀门培训课件
阀门培训课件为满足生产现场需要，提高运行人员操作技能，特制作如下阀门培训课件，分为阀门操作原则、阀门开关判断、阀门操作三部分，希各级人员加强学习，积累经验，不断补充，共同提高。
(一)阀门操作的一般原则及注意事项：1.操作阀门时，一般应缓开缓关，避免管道发生水锤。
2.就地操作阀门时应该站在阀门的侧面，防止阀门漏汽被蒸汽烫伤。
3.如果管道有两道阀门，则开启阀门时先开一道门，再开二道门；关闭阀门时先关二道门，再关一道门，其目的是保护一道门。
4.阀门打开后应该再反方向操作四分之一圈，以防止阀门卡死。
5.不能随意改变阀门的用途，如调整门不能做截至门使用，因此一般不要手动摇紧调整门；闸阀不能做调节门使用，因此不要将闸阀手动放在一个开度，应使其全开全关。
6.如果阀门严重卡死，一般不要用加大的扳手用蛮力操作该门，应该联系检修处理。
如必须进行操作，应采取两人同时对称使用扳手进行。
7.氢气系统阀门操作时应使用铜制扳手。
8.同时操作多个阀门时，应注意操作顺序，并满足生产工艺要求。
9.开启有旁通阀门的较大口径阀门时，若两端压差较大，应先打开旁通阀调压，再开主阀：主阀打开后，应立即关闭旁通阀。
（如小机排汽蝶阀）10.操作球阀只能全开或全关。
11.操作碟阀一般禁止使用钩子扳手，尽量手动操作，避免过开、过关。
(二)阀门开关状态的判断1.一般阀门的开关状态的判断a)一般截止门可以通过阀杆来判断，如果是光杆则阀门处于开启的状态，如果是螺杆则阀门处于关闭状态，如下图所示：上图所示阀门在开位上图所示阀门在关位电动门也可以用同样的方法判断：如凝结水泵出口再循环电动门上图所示阀门在开位上图所示阀门在关位b)对于有些阀门的阀杆都是光杆的，可以通过阀门上面的位置指示来判断该门的开关状态：如#31汽泵出口母管放水门可以通过阀杆上的连接块看出其开关的状态（如图）:#3给水泵放水总门可以通过阀杆上凹下去的部分来判断其开关状态（如图）:上图所示阀门在关位上图所示阀门在开位c)对于气动门可以通过阀杆上的位置指示来判断，如下图所示：燃油电磁阀轴封溢流气动门主机薄膜阀低旁一级减温水气动门d)对于大多数蝶阀可以通过其阀门上的机械指示或手轮来判断上图所示阀门开启60％上图所示阀门在开位e)对于球阀一般可以通过阀杆端头的一条线或手柄来判断其开关状态：如果线于管道平行则该门处于开启状态，如果线于管道垂直则该门处于关闭状态：上图所示阀门在开位（顶轴油泵出口手动门）上图所示阀门在关位（小机润滑油虑网放油手动门）上图所示阀门在开位（燃烧器冷却密封风手动门）2.电动门的开关状态的判断：a)对于电动门一般还可以通过电动头上的位置反馈和机械指示来判断阀门的开关。
石油化工炼油厂石化企业职工培训阀门知识简介完全版_-
好的事情马上就会到来，一切都是最 好的安 排。下 午10时54分31秒下午10时54分22:54:3120.11.25
每天都是美好的一天，新的一天开启 。20.11.2520.11.2522: 5422:54:3122: 54:31Nov-20
务实，奋斗，成就，成功。2020年11月25日 星期三10时54分31秒 Wednes day, November 25, 2020
轻，适用于大口径的阀门。 （2）全开时阀座通道有效流通面积较大，流体阻力较小。 （3）启闭方便迅速，调节性能好 。 （4）启闭力矩较小，由于转轴两侧蝶板受介质作用基本相
等，而产生转矩的方向相反，因而启闭较省力。 （5）密封面材料一般采用橡胶、塑料、故低压密封性能好。
旋塞阀
五、旋塞阀
流体直流通过，阻力降小、 开启方便、迅速。
追求卓越，让自己更好，向上而生。2020年11月25日星期 三下午10时54分31秒22:54:3120.11.25
严格把控质量关，让生产更加有保障 。2020年11月 下午10时54分20.11.2522:54November 25, 2020
重规矩，严要求，少危险。2020年11月25日 星期三10时54分31秒22:54:3125 November 2020
润滑式
法兰连接 对夹连接
手动 蜗轮传动
气动 液动 电动
蝶阀的结构
手轮 传动 机构 阀杆 蝶板 阀体
蝶阀操作特性
蝶阀广泛用于2.0MPa以下的压力
和温度不高于200℃的各种介质。
阀杆只做旋转运
动，蝶板和阀杆没有
自锁能力。要在阀杆
上附加有自锁能力的
的减速器，使蝶杆能
停在任意位置。
蝶阀的特点
阀门知识培训课件(标准版)
精选课件
6
• 3.按阀门机械运动分类 ① 直线运行阀（也叫直线阀），具有一个滑动阀杆推动一个闭合元件到开
关位置。闸阀、截止阀、胶管阀、隔膜阀、对开阀体阀、三通阀和角阀 等都属于此类最通用型式。 ② 旋转运动阀（也叫旋转阀）使用闭合元件在1/4转角或45°范围内，打 开或堵塞流道。它们被限制在一定压降下工作，易产生气穴和闪蒸现象。 目前已成熟，正加速应用。 • 4.按阀门开口尺寸分类 ① 全开口阀门：通过闭合元件的流动通道或面积小于管线内径限制流量到 某个范围或无明显限制，主要用于开关和断路工况，如某些闸阀或球阀。 ② 缩口阀门：闭合元件节制流量的阀门。其开口流动面积小于管线内径面 积。目的是通过减流或通过节流控制流量。如截止阀、旋塞阀与阀门进 口和出口内径相同的流动面积，可产生压降、通过节流区后可使压力恢 复。
可符合一个、二个或所有三类分类。如果特殊阀体类型和特殊分类视为 等同时，用户应小心。 • 2.按应用分类： ① 通用工况阀门：压力ANSI的150级至600级之间（DN16到DN100）；温度50 ～650℉之间（-46 ～343℃），非腐蚀介质和普通压降而不会导致气 穴和闪蒸。阀体材料为碳钢和不锈钢，使用广泛。 ② 特殊工况阀门：定做制造，单一应用，使用特定工况，高温、高压、腐 蚀介质，如管制阀等。 ③ 严重工况阀门：特殊特性以处理挥发性物质，在高压降导致的严重气穴、 闪蒸、堵塞或高噪音等级，可设置特殊执行机构。如多级降压阀芯。
精选课件
5
(三)国外进口阀门分类 • 1.按功能分类： ① 双位式（开-关式）阀门：具有控制介质闭合和允许通过的功能；大多数
闸阀是手工操作，自动操作只需增加执行机构； ② 止回阀：只允许介质流向一个方向；所有单向阀都是止回阀； ③ 节流阀：可在全开至全关的任一点上调节介质；调整流量、温度、压力；
安全阀技术(中石油-内部培训资料)
内部培训资料敬请妥善保管安全阀技术编写：章裕昆二О一一年四月目录第一章 安全阀的相关知识1.1 安全阀的分类1.2 安全阀的型号编制1.3 安全阀性能的基本要求1.4 安全阀的动作原理1.5 安全阀的名词术语第二章安全阀的法规和标准2.1 国内法规和标准2.2 API标准、ASME规范介绍第三章安全阀的设计与制造3.1 安全阀的设计依据3.2 安全阀的典型结构3.3 安全阀基本结构的设计要求3.4 安全阀制造的一般要求3.5 安全阀的主要零件3.6 弹簧3.7 安全阀的装配和调试第四章安全阀的选型4.1安全阀的适用场合4.2 安全阀的定径4.3 安全阀的噪音计算4.4 安全阀的结构选择4.5 安全阀与爆破片的组合应用4.6 爆破片装置的选择4.7 安全阀的选型程序4.8 安全阀的订货第五章安全阀的安装5.1 安全阀的安装5.2 安全阀排放反作用力的计算5.3 安全阀的使用与维护第六章安全阀的检测6.1 安全阀的定期检查6.2 安全阀的型式试验6.3 试验装置能力对安全阀性能的影响6.4 背压试验6.5 低温试验第七章安全阀的维修7.1 安全阀维修的一般要求7.2 安全阀常见故障、原因及其排除7.3 安全阀的修理第八章安全阀的可靠性8.1 安全阀的失效分析8.2 安全阀的质量控制8.3 结语第一章 安全阀的相关知识 1.1安全阀的分类安全阀按其用途和基本结构形式的不同，通常分类如下： 1，按使用介质分类：1）蒸汽安全阀2）气体安全阀3）液体安全阀2，按公称压力分类：1）低压安全阀— PN ≤1.6 MPa2）中压安全阀— PN 2.5 ～ 6.4 MPa3）高压安全阀— PN 10.0 ～ 80.0 MPa4）超高压安全阀— PN ≥100 MPa3，按适用温度分类：1）超低温安全阀— t ≤-100ºC2）低温安全阀— -100ºC ＜t ≤-40ºC3）常温安全阀— -40ºC ＜t ≤120ºC4）中温安全阀— 120 ＜t ≤450ºC5）高温安全阀— t ＞450ºC4，按连接方式分类：1）法兰连接安全阀2）螺纹连接安全阀3）焊接连接安全阀5，按结构形式分类：1）重锤式安全阀2）弹簧式安全阀3）先导式安全阀4）全启式安全阀5）中启式安全阀6）微启式安全阀6，按作用原理分类：1）直接作用式安全阀2）先导式安全阀3）带动力辅助装置的安全阀图1 安全阀分类1.2 安全阀的型号编制世界各国均有不同的安全阀型号编制方法，甚至于不同厂商都有各自的型号编制方法。
阀门的基础培训(共14张PPT)
5
第五页，共14页。
第二部分：阀门表示方法
一.阀门型号
通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压 力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、 选用、经销，提供了方便。当今阀门的类型和材料种类越来越多，阀 门型号的编制也愈来愈复杂。我国虽然有阀门型号编制的统一标准， 但逐渐不能适应阀门工业发展的需要。目前，阀门制造厂一般采用统 一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况
第三单元：连接形式代号（Z543H-16C ）
第二部分：阀门表示方法
安全阀类 ： 用于超压安全保护。
二.阀门分类 的分配阀和疏水阀等。
止回阀（VAG-KRV； 第六单元：公称压力数值（Z543H-16C ）
（一）按用途分（5类）
当设备、容器或管路内的压力升高超过允许值时，阀门自动开启，继而全量排放，以防止设备、容器或管路和压力继续升高；
代号 C H
阀体材料
铜及 铜合金
塑料
I
铝合金
R
18-8系 不锈钢
代号 T S L P
10
第十页，共14页。
如：Z543H-16C 伞齿轮传动法兰连接平板
闸阀，公称压力，阀体材料为碳钢 。
第三部分：常用阀门的用途
一.闸阀（VAG-EKO）：闸阀是指关闭件（闸板）沿通道轴 线的 垂直方向移动的阀门，在管路上主要作为切断介质 用，即全开或全关使用。一般，闸阀不可作为调节流量使 用。它可以适用低温压也可以适用于高温高压，并可根据 阀门的不同材质。但闸阀一般不用于输送泥浆等介质的管 路中。 二.蝶阀（VAG-INTEREX；VAG-EKN）：蝶阀是用圆盘式启
阀门知识培训PPT课件
单位名称－序号
6 6
自动阀门的操作
安全阀 安全阀应定期进行定压检验，（年检）。如安 全阀启跳后不能回座，则会大量跑料，影响生 产，应立即采取措施，进行处理。其方法是用 手板起有扳手的安全阀，间隙一段时间开启一 次，排泄脏物等。
单位名称－序号
7 7
自动阀门的操作
减压阀 启用前打开旁通阀或冲洗阀清扫管道，管道干 净后关闭旁通阀再启用减压阀.
单位名称－序号
16 16
阀门安装的一般要求
（1）阀门应设在容易接近、便于操作、维修的 地方。成排管道（如进出装置的管道）上的阀 门应集中布置，并考虑设置操作平台及梯子。 平行布置管道上的阀门，其中心线应尽量取齐 。手轮间的净距不应小于100mm，为了减少 管道间距，可把阀门错开布置；
单位名称－序号
单位名称－序号
11 11
阀门操作中注意事项
关闭阀门应以介质不泄漏为标准，不应过分用 力，以防顶弯阀杆，对于要求全开和全关的阀 门，特别是主汽系统和高压给水系统的截止阀 ，不能用作调节介质流量。
在操作两个串联的一、二次门时，如排污门、 疏水门等，应先开一次门后再逐渐全开二次门 ，特殊情况下需用二次门调节时，必须全开一 次门，关闭时先关二次门，后关一次门。
阀门的开启方向，通常是逆时针表示阀门打开， 顺时针表示阀门关闭。因此，开关阀门时要注意 方向。
阀门的手柄，手柄是根据阀门人力开关设计 的。 因此，只要手工转动阀门即可实现开关，一般不 允许借助杠杆或扳手来开关阀门。为了防止用力 过猛，损坏密封面及其他零件。
单位名称－序号
3 3
手动阀门的操作
当关闭式开启闸阀及截止阀至死点时，要回转 1/4圈至1/2圈，使螺纹更好密合，以免拧得过 紧，损坏阀件。
阀门培训ppt课件完整版
振动
若阀门在运行过程中产生振动， 可能是管道内流体流动不稳定或 阀门安装位置不当，需调整管道 内流体流动状态或重新安装阀门。定期 Nhomakorabea护与保养建议
定期检查
定期对阀门进行检查，包括外观检查、密封性检查和操作灵活性检查 等。
清洗保养
定期清洗阀门内部和外部的杂物和锈蚀物，保持阀门清洁干燥。对密 封面进行研磨和润滑处理，确保密封性能良好。
市场需求多样化使得阀门企业需要 提供更加个性化的产品和服务，满 足客户的特殊需求。
未来前景展望
随着全球经济的复苏和新兴市场 的崛起，阀门行业将迎来新的发
展机遇。
智能化、绿色环保和个性化定制 将成为阀门行业发展的重要趋势。
企业需要不断创新，提高产品质 量和服务水平，才能在激烈的市
场竞争中立于不败之地。
3
准备安装工具和材料 准备好安装所需的工具，如扳手、螺丝刀、锤子 等，以及密封垫、螺栓、螺母等紧固件。
正确安装方法和步骤
清洗管道
在安装前，应对管道进行清洗， 去除管道内的杂物和锈蚀物，确
保管道内壁光洁。
安装阀门
将阀门按照流向指示箭头方向安 装在管道上，注意阀门的安装位 置和方向应符合设计要求。
调整阀门
故障。
仪器检测法
使用专用阀门检测仪器，对阀 门进行性能检测和故障诊断。
排除故障措施和注意事项
01
针对泄漏故障
02
更换密封件或紧固件
清洗密封面并重新研磨
03
排除故障措施和注意事项
更换阀体或阀盖
1
针对卡阻故障
2
清洗阀门内部杂质
3
排除故障措施和注意事项
01
加强润滑保养
02
阀门知识培训课件资料
润滑阀门
定期对阀门进行润滑，特 别是在有摩擦的部位，如 阀杆和填料函等部位，以 防止其过度磨损。
清洁填料函
填料函是阀门的重要部位 之一，需要定期清洁填料 函内的填料，以确保其正 常工作。
阀门更换与安装
更换损坏的零件
如果发现阀门有损坏的零 件，需要及时进行更换， 以确保阀门的正常工作。
正确安装阀门
在安装阀门时需要注意正 确的方向和位置，以确保 其正常工作。
02
常见阀门类型
截止阀
定义
截止阀是一种截断阀，它通过 改变阀瓣与阀座之间的间隙来
控制流体流量。
工作原理
截止阀的阀瓣通常为圆盘状， 通过旋转阀杆来移动阀瓣，从 而打开或关闭阀门。
特点
截止阀具有较好的流量控制性 能，压力损失较小，不易产生 振动和噪音。
应用
广泛应用于石油、化工、电力 等行业的管道系统中。
方面具有重要作用。
绿色环保
绿色环保是未来阀门行业的重要 发展趋势，环保要求的提高将促 进环保型阀门的研发和应用。同 时，节能型阀门也将得到广泛应
用。
THANK YOU
特点
应用
安全阀具有排放多余流体、降低管道系统 压力的功能，能够保护管道系统和设备的 安全。
广泛应用于石油、化工、电力等行业的管 道系统中。
球阀
01
定义
球阀是一种截断阀，它通过球体 的旋转来控制流体流量。
03
特点
球阀具有全通径流道，流体流动 阻力小，不易产生堵塞。同时具 有较好的密封性能和开关性能。
阀门知识培训课件资料
汇报人： 日期:
目录
• 阀门概述 • 常见阀门类型 • 阀门材料与特性 • 阀门维护与保养 • 阀门故障与排除 • 阀门发展趋势与展望
中石油内部培训课件--阀门
前 言
阀门是一种通过改变其内部通道截面来控制管路介质流动的控制装置，其基 本功能是接通或切断管路介质的流动，改变介质的流动方向，调节介质的压力和 流量，保护管路的设备正常运行。
阀门发展史
我国阀门生产始于一九二O年，仅限沿海地区零星生产自来水或暖气管道上 的阀门，品种少、质量差、产量低、生产设备陈旧，工艺水平落后，其产品全是 仿制国外的。解放后，阀门工业迅速发展，一九五六年才生产中压阀门。随化学 工业和石油工业的发展；一九六一年批量生产高中压锻钢阀门。不久集中全国阀 门设计力量，开展高中压阀门的联合设计。一九七三年开始大力开展了阀门的三 化（标准化、系列化和通用化）的联合设计，对当时生产的阀门进行选型定型设 计。同时着手建立阀门性能测试基地和试验研究中心。如合肥通用所、沈阳阀门 研究所（原沈阳阀门厂）、兰州阀门研究所（原兰州高中压阀门厂）就是当时的 产生的
磅级与公称压力级对应关系
阀门的类型代号
类型 闸阀 截止阀 节流阀 球阀 蝶阀 旋塞阀 止回阀 安全阀 减压阀 疏水阀
ቤተ መጻሕፍቲ ባይዱ
代号
Z
J
L
Q
D
X
H
A
Y
S
阀门的传动方式代号 传动 方式 代号 电 磁动 电磁波动 电液动 正 齿轮 锥 齿轮 气液动
蜗杆
气动
液动
电动
0
1
2
3
4
5
6
7
8
9
阀门连接形式代号
连接形式 代号 内螺纹 1 外螺纹 2 法兰 4 焊接 6 对夹 7 卡箍 8 卡套 9
2、屈服强度：是指钢材在外力作用下产生屈服现象时所对应的应力叫屈服强度。符号：σs
σs=（ps-FO） / FO δ =L1/LOX100% 3、伸长率：钢材试样拉断后，试样的基准长度的增加量与原基准长度的百分比叫伸长率。符号：δ δ：伸长率 L1：基准长度的增加量 LO：原基准长度 S1：缩颈处最小截面积 SO：原横截面积
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、抗拉强度：是指钢材在外力作用下，抵抗变形和断裂的能力。钢材的试样拉伸时在拉断前所承受的最大 负荷（拉力）与试样原始截面之比叫抗拉强度。符号：σb
σb=pb/FO σb :抗拉强度(MPa) pb :承受的最大载荷(N) FO :原始截面(mm2)
2、屈服强度：是指钢材在外力作用下产生屈服现象时所对应的应力叫屈服强度。符号：σs
磅级与公称压力级对应关系
阀门的类型代号
类型
代号
闸阀 截止阀 节流阀
ZJ
L
球阀 蝶阀 旋塞阀 止回阀 安全阀 减压阀 疏水阀
QDX
H
A
Y
S
阀门的传动方式代号
传动 电 电磁- 电-
正锥
气-
方式 磁动 波动 液动 蜗杆 齿轮 齿轮 气 动 液动 液动 电动
代号 0
1
2
3
45
6
7
8
9
阀门连接形式代号
连接形式 代号
平衡
直角式 直通式
6
7
球阀结构形式代号
结构 形式
代号
直通 式
1
浮动球式
三通式
Y型 L型 T型
2
4
5
四通 式
6
固定球式
直通 式
三通式 T型 L型
7
8
9
半球 直通
0
蝶阀结构形式代号
结构 形式
代号
密封型
中线形 单偏心 双偏心 连杆偏心
1
2
3
4
中线形 6
非密封型
单偏心 双偏心
7
8
连杆偏心 9
旋塞阀结构形式代号
五、低温钢
七、青黄铜铸件
各类型刃具的结构
麻花钻
各类型铰刀
扩孔钻 各类型锪孔钻
各类型铣刀
钢的性能
一、钢的力学性能：钢材在一定的温度条件和外力作用下所表现出来的特性称为力学性能。其指标有抗 拉强度、屈服强度、伸长率、断面收缩率、冲击韧性、硬度等。
钢材的焊接性能：是指材料对焊接加工的适应性能。评价焊接性能的方法是将钢中合金元素（包含碳） 的含量按其作用换算成碳的相当含量叫碳当量。符号：CE CE=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cn)/15
CE＜0.4%焊接性能优良 CE=0.4~0.6%焊接性能尚好 CE＞0.6%焊接性能差
1 in=25.4 mm 1 kgf/cm2＝14.223 psi
1 MPa=9.80665 Bar=10 kgf/cm2
1 l bf/in2（psi）＝ 0.0703 kgf/cm2 ＝ 6894.706 Pa=0.00689476 MPa
Psi： l bf/in2 ：磅力/英寸2
kgf/cm2：公斤力/厘米2 Bar：巴
金
不锈钢 渗硼钢
淡黄色
天蓝色
硬质合 金
蒙乃尔 合金
深黄色
塑料 紫红色
橡胶 中绿色
铸铁 黑色
1、法兰连接
阀门的各种连接
各国材料对比表
一、碳素钢
三、不锈钢
四、超低碳不锈钢
A182-F51 A890-4A UNS-31803 SAF 2205
00Cr22Ni5Mo3N
结构 形式
代号
直通式 3
填料 T型三通式
4
四通式 5
油封
直通式
T型三通式
7
8
止回阀和底阀结构形式代号
结构 形式
代号
升降式
直通式 立式
1
2
单瓣式 4
旋启式 多瓣式
5
双瓣式 6
蝶式
双瓣式 单瓣式
7
8
梭式 9
蒸汽疏水阀结构形式代号
结构形式 代号
浮球式 1
敞口向上 敞口向下 浮子式 浮子式
3
5
膜盒式 6
双金属 片式
2014-09-04
前言
阀门是一种通过改变其内部通道截面来控制管路介质流动的控制装置，其基 本功能是接通或切断管路介质的流动，改变介质的流动方向，调节介质的压力和 流量，保护管路的设备正常运行。
阀门发展史
我国阀门生产始于一九二O年，仅限沿海地区零星生产自来水或暖气管道上 的阀门，品种少、质量差、产量低、生产设备陈旧，工艺水平落后，其产品全是 仿制国外的。解放后，阀门工业迅速发展，一九五六年才生产中压阀门。随化学 工业和石油工业的发展；一九六一年批量生产高中压锻钢阀门。不久集中全国阀 门设计力量，开展高中压阀门的联合设计。一九七三年开始大力开展了阀门的三 化（标准化、系列化和通用化）的联合设计，对当时生产的阀门进行选型定型设 计。同时着手建立阀门性能测试基地和试验研究中心。如合肥通用所、沈阳阀门 研究所（原沈阳阀门厂）、兰州阀门研究所（原兰州高中压阀门厂）就是当时的 产生的
σs=（ps-FO） / FO
σs :屈服强度(MPa) ps :屈服时承受的载荷(N) FO :原始截面(mm2)
3、伸长率：钢材试样拉断后，试样的基准长度的增加量与原基准长度的百分比叫伸长率。符号：δ
δ =L1/LOX100% δ：伸长率 L1：基准长度的增加量 LO：原基准长度 4、断面收缩率：钢材试样拉断后，缩颈处横截面积的最大缩减量与原横截面积的百分比叫断面收缩率。
符号：ψ ψ =（S0-S1）/S0X100% S1：缩颈处最小截面积 SO：原横截面积 5、冲击韧性：钢材对冲击负荷作用的抵抗能力叫冲击韧性。符号：ακ
6、硬度：硬度是衡量钢材的软硬程度的一种性能指标。符号：HB、HRA、HRB、HRC、HV
二、钢的工艺性能：钢的工艺性能是物理、化学、力学性能的综合，是指钢材能否适应加工工艺要求的能 力，是决定钢材能否加工或如何进行加工的重要因素。是指钢材的铸造性能、锻造性能、切削加工性能、 轧制性能、成型性能和焊接性能。
7
脉冲式 8
热动力型 圆盘式
9
铜合
尼龙 氟塑 巴氏 合金 渗氮 硬质
渗硼
材料 金 橡胶 塑料 料 合金 钢
钢 合金 衬胶 衬铅 搪瓷 钢
代号 TXຫໍສະໝຸດ NFBH
D
Y
J
QC
P
7）阀体材料代号 阀体材料代号 用汉语拼音字母表示，PN≤ 1.6MPa的铸铁和PN≥2.5MPa的碳 素钢阀体省略本代号
阀体 材料
灰铸铁
可锻 铸铁
球墨 铸铁
铜及 铜合金
1Cr18Ni 1Cr18Ni12 12CrMoV
碳钢 1Cr5Mo
9Ti
Mo2Ti
代号
Z
K
Q
T
C
I
P
R
V
阀体材料 涂漆颜色
灰铸铁、可锻铸铁 黑色
球墨铸铁 银色
碳素钢 中灰色
耐酸钢、不锈钢
天蓝色
合金钢
中蓝色
密封面 材料
涂漆 颜色
铜合金 大红色
巴氏合 耐酸钢、 渗氮钢
内螺纹 1
外螺纹 2
法兰 4
焊接 6
对夹 7
卡箍 8
卡套 9
闸阀结构形式代号
闸阀结 构形式
代号
弹性 闸板
0
明
杆
楔式
平行式
刚性 单闸板
刚性 双闸板
刚性 单闸板
刚性 双闸板
1
2
3
4
暗杆
楔式
刚性 单闸板
刚性 双闸板
5
6
截止阀和节流阀结构形式代号
结构 形式
代号
直通式
铸造
锻造
1
3
直角式
铸造
锻造
2
4
直流式 5
