Cass7.0方格网、DTM土方计算方法
南方CASS方格网计算土方量流程总结
南方CASS方格网计算土方量流程总结一、方格网计算由三个要素组成：计算范围+原地面标高数据文件+完成面标高三角网二、计算范围计算范围一定要用复合线（PL）画，且最后闭合（CAD按c闭合）；三、生成原地面标高数据文件要将原地面标高生成高程点坐标数据文件（*.dat），方法有以下2种：1、对有坐标数据（X,Y,H）的，直接在记事本上按以下格式（序号，编码，Y，X，H）操作：1，，Y，X，H2，，Y，X，H……….另存为*.dat文件。
2、对于CAD图上有原地面标高的，可以直接在图上导出来建立数据文件（*.dat）步骤：工程应用——高程点生成数据文件——无编码文件；注意：原地面高程点所在图层不要有完成面标高存在，否则计算结果不准确！四、生成完成面标高三角网文件要将完成面标高生成三角网文件（*.sjw）1、首先要生成完成面标高数据文件（*.dat）,步骤同上生成原地面标高数据文件；2、接着生成三角网：第一步：建立DTM模型，可以由已有设计标高数据文件或图面高程点生成。
步骤：等高线——建立DTM——（由已有数据文件或图面高程点生成）；第二步：建立三角网并生成三角网文件；步骤：等高线——三角网存取——写入文件（*.sjw）五、方格网法计算过程步骤：工程应用——方格网法土方计算——确定范围——高程点数据文件*.dat（原地面）——三角网文件*.sjw(完成面)。
特别注意问题：1、计算范围一定要是复合闭合线；2、对于直接在CAD导出标高数据生成文件时候，原地面标高数据和完成面标高数据不要在同一图层。
土方量计算一、方格网法Cass7.0软件中的方格网法，需要提供计算区域的“高程点数据坐标文件”作为计算的依据，其具体计算操作如下：首先是导入“高程点坐标数据文件”，然后选择设计面：1）、当设计面为平面时，需要输入“目标高程”，在“方格宽度”一项中输入你需要设置的方格网规格，例如输入20m则为才用20m×20m方格网进行土方计算；2）、当设计面为斜面时，有“基准点”和“基准线”两种方法，其原理是相同的，只是计算条件不同而已。
南方CASS软件DTM法和方格网法土石方计算方法
南方CASS软件DTM法和方格网法土石方计算方法说明：首先要对原始野外测量坐标数据文件转换成格式为＜点号,,Y,X,H＞的.dat文件，才能进行DTM法和方格网法土石方计算。
一、DTM法土方计算步骤：1、展野外测点点号：打开CASS点击绘图处理一展野外测点点号（选择合适的比例尺）—在输入坐标数据文件名对话框中选取相关的文件名点打开。
2、展高程点：点击绘图处理一展高程点一在输入坐标数据文件名对话框中选取和展野外测点点号一致的文件名点打开—确定。
3、确定边界线：利用多段线命令对要计算土方范围的边界点位进行连接并且进行闭合（在命令栏中输入字母 C 进行闭合）。
4、建立DTM点击等高线一建立DTM＞选择建立DTM的方式一由图面高程点生成f确定f在命令栏里输入数字2^直接选取高程点或控制点。
5、删除三角网：点击等高线f删除三角网。
6点击工程应用f DTM法土方计算f根据图上高程点f选择计算区域边界线f 在DTM 土方计算参数设置对话框中输入平场标高与边界米样间距f确定—在 AutoCAD 对话框中完成。
二、方格网法土方计算步骤：1、 展野外测点点号：打开 CASS 点击绘图处理一展野外测点点号（选择合 适的比例尺 ）—在输入坐标数据文件名对话框中选取相关的文件名点打开。
2、 展高程点：点击绘图处理—展高程点—在输入坐标数据文件名对话框中 选取和展野外测点点号一致的文件名点打开—确定。
3、 确定边界线：利用多段线命令对要计算土方范围的边界点位进行连接并 且进行闭合 （ 在命令栏中输入字母 C 进行闭合 ） 。
4、建立DTM 点击等高线一建立DTM ＞选择建立DTM 勺方式一由图面高程点击图面空白处出现三角网法土石方计算图点击确定一点生成f确定f在命令栏里输入数字2^直接选取咼程点或控制点5、删除二角网：点击等咼线f删除二角网。
6点击工程应用f方格网法土方计算f选择计算区域边界线f在方格网土方计算参数设置对话框中选取点程点坐标数据文件和输入目标咼程与方格宽度（注方格宽度越小计算的精度就越咼）f确定。
南方cass基坑方格网法与DTM三角网两期间土方技巧
南方cass土方计算用于基坑、边坡等
基坑计算如图：
1、公式计算法
左图是一个上底10*10、下底5*5、深10米的正四棱台。
根据棱台体积公式V=1/3高(上底面积+下底面积+根号下（上底面积×下底面积）)，所以：
左图棱台体积=1/3×10×（100+25+√（100*25））
=583.3立方米
2、DTM三角网两期间土方计算法
以下是DTM三角网两期间土方计算法的计算结果：
3、方格网两期间土方计算法
以下是方格网两期间土方计算法的计算结果：
4、结论
从上面三种计算方法结果来看，公式计算法结果与DTM三角网两期间土方计算法结果保持一致，方格网法则在挖方量上少了40.1立方米。
而公式法为最权威的算法，但却难以处理复杂地形。
方格网法就是在处理斜坡方面出现跳坡的情况所以出现挖方量减少的情况。
而DTM三角网两期间土方计算法刚好能解决这两种算法的不足，能够精准、高效的计算出土石方量，从而为工程预算或者土石方纠纷提供良好的解决方案。

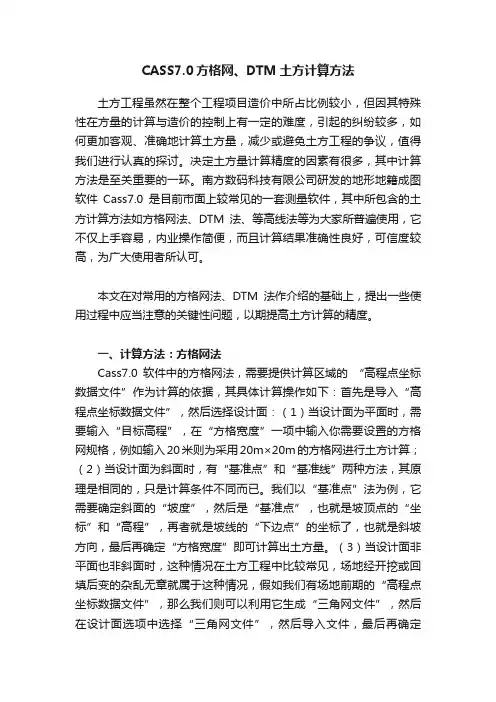

CASS7.0方格网、DTM土方计算方法
CASS7.0方格网、DTM土方计算方法土方工程虽然在整个工程项目造价中所占比例较小，但因其特殊性在方量的计算与造价的控制上有一定的难度，引起的纠纷较多，如何更加客观、准确地计算土方量，减少或避免土方工程的争议，值得我们进行认真的探讨。
决定土方量计算精度的因素有很多，其中计算方法是至关重要的一环。
南方数码科技有限公司研发的地形地籍成图软件Cass7.0是目前市面上较常见的一套测量软件，其中所包含的土方计算方法如方格网法、DTM法、等高线法等为大家所普遍使用，它不仅上手容易，内业操作简便，而且计算结果准确性良好，可信度较高，为广大使用者所认可。
本文在对常用的方格网法、DTM法作介绍的基础上，提出一些使用过程中应当注意的关键性问题，以期提高土方计算的精度。
一、计算方法：方格网法Cass7.0软件中的方格网法，需要提供计算区域的“高程点坐标数据文件”作为计算的依据，其具体计算操作如下：首先是导入“高程点坐标数据文件”，然后选择设计面：（1）当设计面为平面时，需要输入“目标高程”，在“方格宽度”一项中输入你需要设置的方格网规格，例如输入20米则为采用20m×20m的方格网进行土方计算；（2）当设计面为斜面时，有“基准点”和“基准线”两种方法，其原理是相同的，只是计算条件不同而已。
我们以“基准点”法为例，它需要确定斜面的“坡度”，然后是“基准点”，也就是坡顶点的“坐标”和“高程”，再者就是坡线的“下边点”的坐标了，也就是斜坡方向，最后再确定“方格宽度”即可计算出土方量。
（3）当设计面非平面也非斜面时，这种情况在土方工程中比较常见，场地经开挖或回填后变的杂乱无章就属于这种情况，假如我们有场地前期的“高程点坐标数据文件”，那么我们则可以利用它生成“三角网文件”，然后在设计面选项中选择“三角网文件”，然后导入文件，最后再确定“方格宽度”即可计算出土方量。
通过对Cass7.0软件中的方格网法的了解，我们不难看出其计算理论与传统的方格网法是一样的。
南方CASS7.0方格网法计算土方量操作步骤
南方CASS7.0方格网法计算土方量操作步骤计算土方量是土石方工程中关键的环节之一，而南方CASS7.0方格网法则是常用的计算土方量的方法之一。
下面将介绍该方法的具体操作步骤。
1. 勘测原始数据的收集首先需要对勘测区域进行现场勘测，并将得到的数据进行收集。
收集的原始数据包括高程、坐标、水准、控制点坐标、采样点等。
这些数据是计算土方量所必需的。
2. 建立工程计算模型在南方CASS7.0方格网法中，需要将勘测区域划分为一定的网格，然后对每个网格进行分类计算，最后汇总得到总体积。
因此，需要建立工程计算模型，在计算前进行网格大小、分割数量的设置。
3. 建立局部坐标系建立局部坐标系相当于确定了一个基准面，即地面高程为0。
因此需要在现场设置基准高程并建立坐标系，或通过对现场地面进行测量计算确定局部坐标系。
4. 建立三维空间模型在南方CASS7.0方格网法中，需要建立三维空间模型，确定勘测区域内的三维特征。
可以根据现场实际情况进行三维模型建立，然后将其导入计算软件中。
5. 建立网格模型在三维空间模型基础上，根据前面设置的网格大小和分割数量，将勘测区域进行网格化分割。
一般情况下，网格大小设置在4m~10m之间。
6. 土方量计算南方CASS7.0方格网法采用了体积平差原理进行土方量计算，具体过程如下：1.分别对每个网格内的采样点进行高程测量，并计算出采样点的体积；2.对所有采样点体积进行加和，得到单个网格的总体积；3.统计所有网格的总体积，并根据需要进行单位换算，得到土方量。
7. 检查计算结果完成土方量计算后，需要对计算结果进行校验检查，确保计算结果符合设计要求，并进行必要的修正和调整。
南方CASS7.0方格网法是一种相对简单有效的土方量计算方法。
通过对现场勘测的数据进行处理，建立三维空间模型以及网格模型，然后采用体积平差原理进行土方量计算，可以得到较为准确的土方量计算结果。
在实际工程中可以根据具体情况采用不同的计算方法，选择合适的计算工具，并注意勘测数据的准确性和完整性，以确保计算结果的可靠性和精度。
南方CASS方格网计算土方量流程总结.
南方CASS方格网计算土方量流程总结一、方格网计算由三个要素组成：计算范围+原地面标高数据文件+完成面标高三角网二、计算范围计算范围一定要用复合线（PL）画，且最后闭合（CAD按c闭合）；三、生成原地面标高数据文件要将原地面标高生成高程点坐标数据文件（*.dat），方法有以下2种：1、对有坐标数据（X,Y,H）的，直接在记事本上按以下格式（序号，编码，Y，X，H）操作：1，，Y，X，H2，，Y，X，H……….另存为*.dat文件。
2、对于CAD图上有原地面标高的，可以直接在图上导出来建立数据文件（*.dat）步骤：工程应用——高程点生成数据文件——无编码文件；注意：原地面高程点所在图层不要有完成面标高存在，否则计算结果不准确！四、生成完成面标高三角网文件要将完成面标高生成三角网文件（*.sjw）1、首先要生成完成面标高数据文件（*.dat）,步骤同上生成原地面标高数据文件；2、接着生成三角网：第一步：建立DTM模型，可以由已有设计标高数据文件或图面高程点生成。
步骤：等高线——建立DTM——（由已有数据文件或图面高程点生成）；第二步：建立三角网并生成三角网文件；步骤：等高线——三角网存取——写入文件（*.sjw）五、方格网法计算过程步骤：工程应用——方格网法土方计算——确定范围——高程点数据文件*.dat（原地面）——三角网文件*.sjw(完成面)。
特别注意问题：1、计算范围一定要是复合闭合线；2、对于直接在CAD导出标高数据生成文件时候，原地面标高数据和完成面标高数据不要在同一图层。
土方量计算一、方格网法Cass7.0软件中的方格网法，需要提供计算区域的“高程点数据坐标文件”作为计算的依据，其具体计算操作如下：首先是导入“高程点坐标数据文件”，然后选择设计面：1）、当设计面为平面时，需要输入“目标高程”，在“方格宽度”一项中输入你需要设置的方格网规格，例如输入20m则为才用20m×20m方格网进行土方计算；2）、当设计面为斜面时，有“基准点”和“基准线”两种方法，其原理是相同的，只是计算条件不同而已。
南方CASS软件DTM法和方格网法土石方计算方法
南方CASS软件DTM法和方格网法土石方计算方法DTM法（Digital Terrain Model）是一种基于数字地形模型的土石方计算方法，它通过采集地表高程数据，并将其转化为数字化的三维地形模型，用来分析地势的起伏和地形特征。
DTM法的计算过程如下：1.数据采集：使用测量仪器（如全站仪或GPS）在工程场地进行测量，获取地表高程数据，并将其输入到CASS软件中。
2.数据处理：CASS软件可以对输入的高程数据进行数据处理，如去除杂乱的数据点和噪声，使数据更加准确和可靠。
3.地形剖面分析：通过使用CASS软件的投影分析工具，可以对地表高程进行剖面分析，以获取不同地点的地形起伏情况。
4.土石方计算：CASS软件可以根据剖面分析结果，结合设计要求和标准，自动计算不同地段的土石方量，包括挖方和填方。
5.结果输出：CASS软件可以生成土石方计算的结果报告，包括挖方和填方的总量、每个地段的具体计算结果等，以供工程师和设计师参考和使用。
另一种常用的土石方计算方法是方格网法，它是一种基于方块网格的土石方计算方法，通过将工程场地划分为边长相等的方块网格，并对每个网格进行土石方量计算。
方格网法的计算过程如下：1.场地划分：将工程场地分为边长相等的方块网格，每个网格代表一定面积的地段。
2.高程数据获取：将每个网格的中心点作为高程数据采集点，使用测量仪器（如全站仪或GPS）在每个点测量地表高程，并将高程数据输入到CASS软件中。
3.土石方计算：根据CASS软件中的计算模块，对每个网格进行土石方计算，包括挖方和填方。
4.网格差额调整：由于方格网法是将地段划分为方块网格进行计算，可能会导致小地块的土方和石方差额较大。
为了减少差额，可以对相邻网格进行土方和石方的调整，使其尽可能平衡。
5.结果输出：CASS软件可以生成方格网法计算的结果报告，包括挖方和填方的总量、每个网格的具体计算结果等，以供工程师和设计师参考和使用。
总的来说，南方CASS软件中的DTM法和方格网法都是基于地形数据的土石方计算方法，可以根据地表高程数据和设计要求，自动计算不同地段的土石方量，是土木工程中常用的工具。
南方CASS软件DTM法和方格网法土石方计算方法
南方C A S S软件D T M法和方格网法土石方计算方法-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN南方CASS软件DTM法和方格网法土石方计算方法说明：首先要对原始野外测量坐标数据文件转换成格式为<点号,,Y,X,H>的.dat文件，才能进行DTM法和方格网法土石方计算。
一、DTM法土方计算步骤：1、展野外测点点号：打开CASS，点击绘图处理→展野外测点点号(选择合适的比例尺)→在输入坐标数据文件名对话框中选取相关的文件名点打开。
2、展高程点：点击绘图处理→展高程点→在输入坐标数据文件名对话框中选取和展野外测点点号一致的文件名点打开→确定。
3、确定边界线：利用多段线命令对要计算土方范围的边界点位进行连接并且进行闭合(在命令栏中输入字母C进行闭合)。
4、建立DTM：点击等高线→建立DTM→选择建立DTM的方式→由图面高程点生成→确定→在命令栏里输入数字2→直接选取高程点或控制点。
5、删除三角网：点击等高线→删除三角网。
6、点击工程应用→DTM法土方计算→根据图上高程点→选择计算区域边界线→在DTM土方计算参数设置对话框中输入平场标高与边界采样间距→确定→在AutoCAD对话框中点击确定→点击图面空白处出现三角网法土石方计算图完成。
二、方格网法土方计算步骤：1、展野外测点点号：打开CASS，点击绘图处理→展野外测点点号(选择合适的比例尺)→在输入坐标数据文件名对话框中选取相关的文件名点打开。
2、展高程点：点击绘图处理→展高程点→在输入坐标数据文件名对话框中选取和展野外测点点号一致的文件名点打开→确定。
3、确定边界线：利用多段线命令对要计算土方范围的边界点位进行连接并且进行闭合(在命令栏中输入字母C进行闭合)。
4、建立DTM：点击等高线→建立DTM→选择建立DTM的方式→由图面高程点生成→确定→在命令栏里输入数字2→直接选取高程点或控制点。
5、删除三角网：点击等高线→删除三角网。
南方CASS.方格网法计算土方量操作步骤
南方CASS7.0方格网法土石方计算操作步骤大长江2 |浏览18860 次问题未开放回答|举报推荐于2017-09-14 05:40:51最佳答案方格网法土方量计算：（使用该方格网计算土方前，须使用PLine复合线围取闭合的土方量计算边界，一定要闭合，但是尽量不要拟合。
因为拟合过的曲线在进行土方计算时会用折线迭代，影响计算结果的精度。
）用方格网法算土方量，设计面可以是平面，也可以是斜面，还可以是三角网。
（1）设计面是平面时的操作步骤：选择“工程应用\方格网法土方计算”命令。
命令行提示：“选择计算区域边界线”；选择土方计算区域的边界线（闭合复合线）。
屏幕上将弹出方格网土方计算对话框，在对话框中选择所需的坐标文件（原始的地形坐标数据）；在“设计面”栏选择“平面”，并输入目标高程；在“方格宽度”栏，输入方格网的宽度，这是每个方格的边长，默认值为20米。
由原理可知，方格的宽度越小，计算精度越高。
但如果给的值太小，超过了野外采集的点的密度也是没有实际意义的。
点击“确定”，命令行提示：最小高程=XX.XXX ,最大高程=XX.XXX总填方=XXXX.X立方米, 总挖方=XXX.X立方米同时图上绘出所分析的方格网，填挖方的分界线(绿色折线)，并给出每个方格的填挖方，每行的挖方和每列的填方。
（2）设计面是斜面时的操作步骤：设计面是斜面的时候的，操作步骤与平面的时候基本相同，区别在于在方格网土方计算对话框中“设计面”栏中，选择“斜面【基准点】”或“斜面【基准线】”A. 如果设计的面是斜面（基准点），需要确定坡度、基准点和向下方向上一点的坐标，以及基准点的设计高程。
点击“拾取”，命令行提示：点取设计面基准点:确定设计面的基准点；指定斜坡设计面向下的方向:点取斜坡设计面向下的方向；B.如果设计的面是斜面（基准线），需要输入坡度并点取基准线上的两个点以及基准线向下方向上的一点，最后输入基准线上两个点的设计高程即可进行计算。
(完整版)南方CASS方格网计算土方量流程总结
南方CASS方格网计算土方量流程总结一、方格网计算由三个要素组成：计算范围+原地面标高数据文件+完成面标高三角网二、计算范围计算范围一定要用复合线（PL）画，且最后闭合（CAD按c闭合）；三、生成原地面标高数据文件要将原地面标高生成高程点坐标数据文件（*.dat），方法有以下2种：1、对有坐标数据（X,Y,H）的，直接在记事本上按以下格式（序号，编码，Y，X，H）操作：1，，Y，X，H2，，Y，X，H……….另存为*.dat文件。
2、对于CAD图上有原地面标高的，可以直接在图上导出来建立数据文件（*.dat）步骤：工程应用——高程点生成数据文件——无编码文件；注意：原地面高程点所在图层不要有完成面标高存在，否则计算结果不准确！四、生成完成面标高三角网文件要将完成面标高生成三角网文件（*.sjw）1、首先要生成完成面标高数据文件（*.dat）,步骤同上生成原地面标高数据文件；2、接着生成三角网：第一步：建立DTM模型，可以由已有设计标高数据文件或图面高程点生成。
步骤：等高线——建立DTM——（由已有数据文件或图面高程点生成）；第二步：建立三角网并生成三角网文件；步骤：等高线——三角网存取——写入文件（*.sjw）五、方格网法计算过程步骤：工程应用——方格网法土方计算——确定范围——高程点数据文件*.dat（原地面）——三角网文件*.sjw(完成面)。
特别注意问题：1、计算范围一定要是复合闭合线；2、对于直接在CAD导出标高数据生成文件时候，原地面标高数据和完成面标高数据不要在同一图层。
土方量计算一、方格网法Cass7.0 软件中的方格网法，需要提供计算区域的“高程点数据坐标文件”作为计算的依据，其具体计算操作如下：首先是导入“高程点坐标数据文件”，然后选择设计面：1）、当设计面为平面时，需要输入“目标高程”，在“方格宽度”一项中输入你需要设置的方格网规格，例如输入20m 则为才用20m×20m 方格网进行土方计算；2）、当设计面为斜面时，有“基准点”和“基准线”两种方法，其原理是相同的，只是计算条件不同而已。
南方CASS方格网计算土方量流程总结
南方CASS方格网计算土方量流程总结一、方格网计算由三个要素组成：计算范围+原地面标高数据文件+完成面标高三角网二、计算范围计算范围一定要用复合线（PL）画，且最后闭合（CAD按c闭合）；三、生成原地面标高数据文件要将原地面标高生成高程点坐标数据文件（*.dat），方法有以下2种：1、对有坐标数据（X,Y,H）的，直接在记事本上按以下格式（序号，编码，Y，X，H）操作：1，，Y，X，H2，，Y，X，H……….另存为*.dat文件。
2、对于CAD图上有原地面标高的，可以直接在图上导出来建立数据文件（*.dat）步骤：工程应用——高程点生成数据文件——无编码文件；注意：原地面高程点所在图层不要有完成面标高存在，否则计算结果不准确！四、生成完成面标高三角网文件要将完成面标高生成三角网文件（*.sjw）1、首先要生成完成面标高数据文件（*.dat）,步骤同上生成原地面标高数据文件；2、接着生成三角网：第一步：建立DTM模型，可以由已有设计标高数据文件或图面高程点生成。
步骤：等高线——建立DTM——（由已有数据文件或图面高程点生成）；第二步：建立三角网并生成三角网文件；步骤：等高线——三角网存取——写入文件（*.sjw）五、方格网法计算过程步骤：工程应用——方格网法土方计算——确定范围——高程点数据文件*.dat（原地面）——三角网文件*.sjw(完成面)。
特别注意问题：1、计算范围一定要是复合闭合线；2、对于直接在CAD导出标高数据生成文件时候，原地面标高数据和完成面标高数据不要在同一图层。
土方量计算一、方格网法Cass7.0 软件中的方格网法，需要提供计算区域的“高程点数据坐标文件”作为计算的依据，其具体计算操作如下：首先是导入“高程点坐标数据文件”，然后选择设计面：1）、当设计面为平面时，需要输入“目标高程”，在“方格宽度”一项中输入你需要设置的方格网规格，例如输入20m 则为才用20m×20m 方格网进行土方计算；2）、当设计面为斜面时，有“基准点”和“基准线”两种方法，其原理是相同的，只是计算条件不同而已。
浅谈cass7_0DTM法计算土石方量_韩华坤
论文ISSERTATION C onstruction 广西城镇建设60浅谈cass 7.0 DTM法计算土石方量1 引言随着柳州市城镇化进程的不断加快，旧城区已无法满足建设需要，城市开发快速向郊区丘陵地带扩展。
在建设过程中，土石方开挖作为不可忽视的因素开始显现。
如何使土石方量的计算值尽量接近实际值，是业主单位和施工单位都非常关注的问题，也曾引起过很多的纠纷。
土石方量的计算是工程费用概算及方案优选的重要因素，常用的土石方量计算方法有以下几种：（1）方格网法：将场地分为若干个正方形，然后计算每个正方形内四棱柱的体积，再将所有四棱柱的体积汇总，就得到总的土石方量。
由于此方法计算的依据是四个角点的高程，而格网内的地形变化被忽略，从而降低了计算的精度，所以方格网法计算土石方量的精度不高，但可以作为估算和概算方法，而且简单易懂，一目了然。
（2）断面法：该方法适用于带状地形，土石方量的精度与断面间距的长度成反比，设计部门应用得比较多。
（3）DTM法：利用采集的原始地面高程，建立DTM模型，并连接□ 韩华坤 董景玲 _ Han Huakun Dong JinglingOn Volume Calculation of Stone and Earthwork by Cass 7.0 DTM Method [摘 要] 介绍Cass 7.0 DTM法计算土石方量遇到的问题及解决办法，最终实现计算结果的最优化。
[关键词] DTM法；三角网；土石方计算[文章编号] 1672-7045（2011）08-0060-03 [中图分类号] TU751 [文献标识码] BAbstract ：This paper introduces volume calculation of stone and earthwork byCass 7.0 DTM method to make calculation result optimized.Keywords ：DTM(digital terrain model) method; triangulation net; volumecalculation61 工程技术Cities and towns ConstruCtion in GuanGxi 成三角网，利用三角网数据进行土石方量的计算。
CASS7.0两期土方计算
CASS7.0计算两期土方测量工作中经常会遇到计算土方问题，计算两期土方是CASS的特色之一，特别是区域土方平衡施工过程中，或测量了两次结果之后，它能一次性为我们计算出同一区域的填挖方土方量，很是方便。
为了使大家深入了解CASS6.1计算两期土方的方法，提出此问题与大家一起讨论学习。
一般来说，下面三种方法均可以计算两期土方：1、两断面线间土方计算2、DTM法两期土方计算3、方格网土方计算（设计面为三角网）三角网法、方格网法是常用的方法，断面法是提供给甲方的方量依据，一般三种方法的计算差距不会超过2%---5% 。
三角网法计算方量：点击等高线，选建立DTM或图面DTM完善点击建立DTM后会显示：选由图面高程点生成，确定。
此时要注意左下角显示的文字，点击回车键即可。
把区域的边界线选中后，就会自动形成三角网，如图所示：三角网形成后，再点击工程运用中的DTM法计算土方量，选中根据图上三角网，如图所示：选中后就会显示下图：注意左下角的提示：输入平场高度（就是设计深度，一般情况要加上超深0.5m）后回车，方量就会在左下角有显示。
方量计算完成。
方格网法计算方量：方格网法计算方量首先要采点，点击工程运用鼠标向下，选指定点生成数据文件，如图所示：然后就会自动跳出一个窗口，如图所示：先把文件放在自己能够找的道的文件里，如桌面，起好名字，保存即可。
窗口自动关闭后，左下角就会显示指定点：，此时，只要把鼠标放在高程点上左击后，会显示地物代码，代码就是点的行政代码，如边界线就写B，房子就写F，现在采点直接回车即可。
回车后，又会显示高程（0.00），这是后，就需要输入你所用鼠标点击的高程点。
水深要有负号，当然，正的水深就不需要加号了，直接输入就好。
最后会显示的是输入点号（1），这一步，只要直接回车就可以了。
就这样把工作区域的点全部踩完。
重新打开CASS成图软件，点击绘图处理的站高程点如下图：就会弹出一个窗口，如下图：找到刚才保存好的采点文件，并打开它，此时，左下角会显示标记高程点的距离（米）：输入2，2米的意思就是点与点之间的距离(直接回车也可)。
南方CASS.方格网法计算土方量操作步骤
南⽅CASS.⽅格⽹法计算⼟⽅量操作步骤南⽅CASS7.0⽅格⽹法⼟⽯⽅计算操作步骤⼤长江2 |浏览18860 次问题未开放回答|举报推荐于2017-09-14 05:40:51最佳答案⽅格⽹法⼟⽅量计算：（使⽤该⽅格⽹计算⼟⽅前，须使⽤PLine复合线围取闭合的⼟⽅量计算边界，⼀定要闭合，但是尽量不要拟合。
因为拟合过的曲线在进⾏⼟⽅计算时会⽤折线迭代，影响计算结果的精度。
）⽤⽅格⽹法算⼟⽅量，设计⾯可以是平⾯，也可以是斜⾯，还可以是三⾓⽹。
（1）设计⾯是平⾯时的操作步骤：选择“⼯程应⽤\⽅格⽹法⼟⽅计算”命令。
命令⾏提⽰：“选择计算区域边界线”；选择⼟⽅计算区域的边界线（闭合复合线）。
屏幕上将弹出⽅格⽹⼟⽅计算对话框，在对话框中选择所需的坐标⽂件（原始的地形坐标数据）；在“设计⾯”栏选择“平⾯”，并输⼊⽬标⾼程；在“⽅格宽度”栏，输⼊⽅格⽹的宽度，这是每个⽅格的边长，默认值为20⽶。
由原理可知，⽅格的宽度越⼩，计算精度越⾼。
但如果给的值太⼩，超过了野外采集的点的密度也是没有实际意义的。
点击“确定”，命令⾏提⽰：最⼩⾼程=XX.XXX ,最⼤⾼程=XX.XXX总填⽅=XXXX.X⽴⽅⽶, 总挖⽅=XXX.X⽴⽅⽶同时图上绘出所分析的⽅格⽹，填挖⽅的分界线(绿⾊折线)，并给出每个⽅格的填挖⽅，每⾏的挖⽅和每列的填⽅。
（2）设计⾯是斜⾯时的操作步骤：设计⾯是斜⾯的时候的，操作步骤与平⾯的时候基本相同，区别在于在⽅格⽹⼟⽅计算对话框中“设计⾯”栏中，选择“斜⾯【基准点】”或“斜⾯【基准线】”A. 如果设计的⾯是斜⾯（基准点），需要确定坡度、基准点和向下⽅向上⼀点的坐标，以及基准点的设计⾼程。
点击“拾取”，命令⾏提⽰：点取设计⾯基准点:确定设计⾯的基准点；指定斜坡设计⾯向下的⽅向:点取斜坡设计⾯向下的⽅向；B.如果设计的⾯是斜⾯（基准线），需要输⼊坡度并点取基准线上的两个点以及基准线向下⽅向上的⼀点，最后输⼊基准线上两个点的设计⾼程即可进⾏计算。
南方CASS方格网计算土方量流程总结
南方CASS方格网计算土方量流程总结一、方格网计算由三个要素组成：计算X围+原地面标高数据文件+完成面标高三角网二、计算X围计算X围一定要用复合线（PL）画，且最后闭合（CAD按c闭合）；三、生成原地面标高数据文件要将原地面标高生成高程点坐标数据文件（*.dat），方法有以下2种：1、对有坐标数据（X,Y,H）的，直接在记事本上按以下格式（序号，编码，Y，X，H）操作：1，，Y，X，H2，，Y，X，H……….另存为*.dat文件。
2、对于CAD图上有原地面标高的，可以直接在图上导出来建立数据文件（*.dat）步骤：工程应用——高程点生成数据文件——无编码文件；注意：原地面高程点所在图层不要有完成面标高存在，否则计算结果不准确！四、生成完成面标高三角网文件要将完成面标高生成三角网文件（*.sjw）1、首先要生成完成面标高数据文件（*.dat）,步骤同上生成原地面标高数据文件；2、接着生成三角网：第一步：建立DTM模型，可以由已有设计标高数据文件或图面高程点生成。
步骤：等高线——建立DTM——（由已有数据文件或图面高程点生成）；第二步：建立三角网并生成三角网文件；步骤：等高线——三角网存取——写入文件（*.sjw）五、方格网法计算过程步骤：工程应用——方格网法土方计算——确定X围——高程点数据文件*.dat（原地面）——三角网文件*.sjw(完成面)。
特别注意问题：1、计算X围一定要是复合闭合线；2、对于直接在CAD导出标高数据生成文件时候，原地面标高数据和完成面标高数据不要在同一图层。
土方量计算一、方格网法Cass7.0 软件中的方格网法，需要提供计算区域的“高程点数据坐标文件”作为计算的依据，其具体计算操作如下：首先是导入“高程点坐标数据文件”，然后选择设计面：1）、当设计面为平面时，需要输入“目标高程”，在“方格宽度”一项中输入你需要设置的方格网规格，例如输入20m 则为才用20m×20m 方格网进行土方计算；2）、当设计面为斜面时，有“基准点”和“基准线”两种方法，其原理是一样的，只是计算条件不同而已。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Cass7.0方格网、DTM土方计算方法摘要：本文介绍了地形地籍成图软件Cass7.0的土方计算方法：方格网法与DTM法，并就如果更好的使用这些计算方法以及使用上的关键性问题进行了阐述。
关键词：土方计算；方格网法；DTM法。
1 引言土方工程虽然在整个工程项目造价中所占比例较小，但因其特殊性在方量的计算与造价的控制上有一定的难度，引起的纠纷较多，如何更加客观、准确地计算土方量，减少或避免土方工程的争议，值得我们进行认真的探讨。
决定土方量计算精度的因素有很多，其中计算方法是至关重要的一环。
南方数码科技有限公司研发的地形地籍成图软件Cass7.0是目前市面上较常见的一套测量软件，其中所包含的土方计算方法如方格网法、DTM法、等高线法等为大家所普遍使用，它不仅上手容易，内业操作简便，而且计算结果准确性良好，可信度较高，为广大使用者所认可。
本文在对常用的方格网法、DTM法作介绍的基础上，提出一些使用过程中应当注意的关键性问题，以期提高土方计算的精度。
2 计算方法 2.1 方格网法Cass7.0软件中的方格网法，需要提供计算区域的“高程点坐标数据文件”作为计算的依据，其具体计算操作如下：首先是导入“高程点坐标数据文件”，然后选择设计面：（1）当设计面为平面时，需要输入“目标高程”，在“方格宽度”一项中输入你需要设置的方格网规格，例如输入20米则为采用20m×20m的方格网进行土方计算；（2）当设计面为斜面时，有“基准点”和“基准线”两种方法，其原理是相同的，只是计算条件不同而已。
我们以“基准点”法为例，它需要确定斜面的“坡度”，然后是“基准点”，也就是坡顶点的“坐标”和“高程”，再者就是坡线的“下边点”的坐标了，也就是斜坡方向，最后再确定“方格宽度”即可计算出土方量。
（3）当设计面非平面也非斜面时，这种情况在土方工程中比较常见，场地经开挖或回填后变的杂乱无章就属于这种情况，假如我们有场地前期的“高程点坐标数据文件”，那么我们则可以利用它生成“三角网文件”，然后在设计面选项中选择“三角网文件”，然后导入文件，最后再确定“方格宽度”即可计算出土方量。
通过对Cass7.0软件中的方格网法的了解，我们不难看出其计算理论与传统的方格网法是一样的。
只是在用户提供相关的计算条件，如设计面高程、坡度、方格宽度、三角网文件等计算条件之后，电脑自动在设计面及待计算场地平面设置相同的方格网，根据“高程点坐标数据文件”、设计面高程、坡度等内插出各方格网角点高程，然后对比相同平面位置上下两期的方格网，计算出该方格网的土方挖填数，最后统计出挖填总方量。
2.2 DTM法DTM法土方计算以外业所采集的测量数据为基础，通过建立DTM模型，然后通过生成三角网（即相邻的三个点连成互不重叠的三角形）来计算每一个三棱锥的挖填方量，最后累计得到指定范围内填方和挖方的土方量。
Cass7.0的DTM土方计算方法共有三种，一是由坐标数据文件计算，二是依照图上高程点进行计算，第三是依照图上的三角网进行计算。
前两种算法包含重新建立三角网的过程，第三种方法则是直接采用图上已有的三角网。
（1）根据坐标数据计算：首先用闭合的复合线圈定所要计算土方的区域，然后用鼠标操作“工程应用\DTM法土方计算\根据坐标文件”，根据电脑提示在图上选取计算区域“边界线”，导入计算区域的坐标数据，这时会弹出土方计算参数设置对话框，填入“平场标高”和“边界采样间距”按确定即可得到土方计算结果。
如果计算区域需要进行边坡的处理，那么还可以在参数设置里面进行“边坡设置”，平场高程高于地面高程则设置为向下放坡，反之，则为向上放坡。
在计算结束后，电脑会在操作者指定的位置绘制一个“计算结果表格”。
（2）根据图上高程点计算：此方法首先是按数据文件展绘高程点，然后用闭合的复合线圈定所要计算土方的区域，然后用鼠标操作“工程应用\DTM法土方计算\根据图上高程点”，根据电脑的提示进行后面的操作，操作与“根据坐标数据计算”相同。
（3）根据图上的三角网计算：在计算区域先建立DTM模型，生成三角网，然后根据地形的实际情况，对既有的三角网进行必要的添加和删除，使结果更接近实际地形，最后用鼠标操作“工程应用\DTM法土方计算\根据图上三角网”，根据电脑的提示，输入平场标高，选取计算所需的所有三角形按回车键即得计算结果。
（4）两期间土方计算两期间土方计算指的是对同一区域进行了两期测量，利用两次观测得到的高程数据建模后叠加，计算出该区域两期之中的土方变化情况，此方法比较适合两次观测时该区域都是不规则表面的情况。
计算时，首先对计算区域前后两次的地形生成不同的三角网文件，然后用鼠标操作“工程应用\DTM法土方计算\计算两期间土方”，根据电脑的提示在“第一期三角网”导入前期的三角网文件，在“第二期三角网”导入后期的三角网文件，按回车键即得计算结果。
3 使用心得Cass7.0在土方计算方面给我们广大的测绘工作者提供了一个操作简便、计算快捷、准确度较高的平台，但如何才能更好的使用这个土方计算软件，让它为我们提供更好的服务呢？以下几点关键性的问题是必须要注意的。
1．基础计算数据很重要。
对于使用“高程点坐标数据文件”和“图上高程点”的计算来说，这点尤其重要。
一是要对坐标数据的准确性和完整性进行确认，看数据文件内容与图面点位是否一致，是否满足计算区域的要求，因为对于缺少点位的区域，电脑会自动参考最近点的高程信息，尽管它离那点有“十万八千里”；另外由于电脑在识别点位时是以点位属性信息为准的，所以要对图上高程点的属性进行核准，一些地形图在经过拷贝、粘贴、插入等操作之后，会出现点位高程属性变化的情况，而这些属性的变化，并不会直接反映在图面上。
2．计算方法的选择。
“方格网法”和“DTM法”其计算原理是不同的，它们也有其各自的优缺点。
在工作中，我们应根据计算区域的地形地貌实际情况对计算方法做出选择。
由于“方格网法”将其方格均视为独立的规则平面，这与计算场地的实际地形是差别的，有其局限性，所以在实际生产中，为保证土方计算的准确性，“方格网法”多应用于场地较平坦的土方计算，而“DTM 法”在点位密度满足的情况下，适用于各种类型的地貌。
3．关于地形图。
很多地形图的测绘，只是以表达地形为目的，不能直接用于土方计算，根据以往计算经验，直接使用一般地形图计算而得的土石方结果与真实值的差值可达20%~30%，有时会更大。
所以在外业测量时，要抓住用于土石方计算这个目的，在采集数据时，密度较一般的地形图要有所提高，加强地貌（如坎上、坎下）数据的采集工作，使得高程数据对地形的表达更加完整。
如果受条件限制，使用的是现有的地形图，那么一定要对地形图进行二次处理，主要是对地形变化区域的高程点位进行添加与删除。
在完成处理之后保存结果，再进行坐标数据的提取和其他土方计算操作。
4．关于复合线。
用于圈定计算区域的复合线，一要注意闭合，二不可进行拟合处理，因为拟合过的曲线在进行土方计算时会用折线迭代，影响计算结果的精度。
5．关于比例尺和方格宽度。
不论是“方格网法”还是“DTM法”，都尽可能地使用大比例尺地形图，如1：200、1：500等，这对提高土方量的计算精度很有好处。
另外在“方格网法”中，“方格宽度”的设置大小，对计算结果也会有影响，在计算中，建议使用5米或10米的小数值“方格宽度”。
6．三角网的处理。
在DTM法中由于三角网的连接是随机的，不排除有一些三角形的连接是不满足计算要求的，所以需要对生成的三角网进行处理，剔除不符合要求的三角形，然后顺应实际地形的变化对三角网进行手工连接，使得生成的模型更加符合地形实际情况。
在连接完毕后注意进行“修改结果存盘”。
7．检查工作很重要。
检查工作对于工程质量的保证来说是至关重要的，土方计算工作也不例外。
鉴于土方计算的繁琐性，使用手工检查不异于人工重新计算一遍，所以建议使用其他的计算方法，例如使用“方格网法”和“DTM法”来对计算结果进行互检，在一般情况下，不同方法的计算结果的误差在5%以内则认为计算结果精度良好，可供使用。
4 结束语随着时间的变迁，Cass软件也在不断地更新，而作为我们测绘人，总结过往工作经验，挖掘计算软件的潜力，提高自身技术，土方计算质量才有保证，土方工程中各方的利益才有保障。
实践证明，在使用Cass7.0的方格网法与DTM法进行土方计算的时候，关注文中所提出的关键性问题能有效地提高土方计算的精度。
一、读识方格网图方格网图由设计单位(一般在1：500的地形图上)将场地划分为边长a=10～40m的若干方格,与测量的纵横坐标相对应,在各方格角点规定的位置上标注角点的自然地面标高(H)和设计标高(Hn),如图1-3所示.二、场地平整土方计算考虑的因素：①满足生产工艺和运输的要求；②尽量利用地形，减少挖填方数量；③争取在场区内挖填平衡，降低运输费；④有一定泄水坡度，满足排水要求.⑤场地设计标高一般在设计文件上规定，如无规定：A.小型场地――挖填平衡法；B.大型场地――最佳平面设计法(用最小二乘法，使挖填平衡且总土方量最小)。
1、初步标高(按挖填平衡)，也就是设计标高。
如果已知设计标高，1.2步可跳过。
场地初步标高：H0=(∑H1+2∑H2+3∑H3+4∑H4)/4MH1－－一个方格所仅有角点的标高；H2、H3、H4－－分别为两个、三个、四个方格共用角点的标高.M ——方格个数.2、地设计标高的调整按泄水坡度、土的可松性、就近借弃土等调整.按泄水坡度调整各角点设计标高：①单向排水时，各方格角点设计标高为: Hn = H0 ± Li②双向排水时，各方格角点设计标高为：Hn = H0 ± Lx ix ± L yi y3.计算场地各个角点的施工高度施工高度为角点设计地面标高与自然地面标高之差，是以角点设计标高为基准的挖方或填方的施工高度.各方格角点的施工高度按下式计算：式中 hn------角点施工高度即填挖高度(以“+”为填，“-”为挖)，m；n------方格的角点编号(自然数列1，2，3，…，n).Hn------角点设计高程，H------角点原地面高程.4.计算“零点”位置，确定零线方格边线一端施工高程为“+”,若另一端为“-”,则沿其边线必然有一不挖不填的点，即“零点”(如图1-4所示).图1-4 零点位置零点位置按下式计算：式中 x1、x2 ——角点至零点的距离,m；h1、h2 ——相邻两角点的施工高度(均用绝对值),m；a —方格网的边长，m.5.计算方格土方工程量按方格底面积图形和表1-3所列计算公式，逐格计算每个方格内的挖方量或填方量.表1-3 常用方格网点计算公式。
