变频恒压供水方案
水箱变频恒压供水设备设计方案一、工程概况1、根据建设单位提供的工程参数：工程为2栋31层,四个单元的住宅楼构成, 加压供水总户数856户，采用不锈钢水箱二次加压供水。
二、采用水箱式变频恒压供水设计及报价1、设备简述：1.1、建设一个符合设计要求的生活水箱，把市政自来水放进水箱变频恒压供水至用户。
2、变频恒压供水设备组成：我公司生产系列水箱（池）式全自动变频恒压给水设备，是利用微机控制和PLC可编辑控制技术及应用变频调速器对水泵工况进行全自动恒压供水控制节能设备。
该产品是由给水泵机组、水泵基础配件、进出水管路、阀门、稳压罐、压力变送器、水位控制器、智能型变频控制柜组成。
3、设备主要性能特点:3.1、设备标准配置的水泵、阀门、止回阀、软接头、仪表等均为优质名牌产品，能保证设备的可靠运行。
3.2、控制原件选择档次高。
设备配置经过精心筛选，具有可靠的质量保证。
如水泵选南方泵或格兰富泵；变频器选台湾普传、ABB、西门子、施耐德；可编程控制器、断路器、接触器、继电器选西门子、施耐德等国内外知名品牌产品，高性能配置使整机寿命更长。
3.3、完美的中文人机界面。
人机界面与先进的PLC可编程控制技术结合，时时通讯监控各台水泵的工作状态，灵活的现场参数设定，对设定压力值及测量值、运行频率、运行电流、系统故障等参数显示，使人机界面一目了然，便于操作及管理。
3.4、设备中同流量的水泵全部采用先启先停，后启后停，循环变频启停，循环交替切换的工作方式。
3.5、控制精度高，压力控制精度≤0.01MPa。
用户根据供水压力要求设定压力值，设定后供水压力稳定，无超调。
3.6、定时换泵功能。
由于系统是根据管网用水量的多少来决定投入运行水泵的台数，所以当用水量长期在某一小范围内变化时就会使得某台水泵长期运行而磨损严重，而其他水泵长期不使用造成生锈，设定本功能后则可方便的解决该问题。
(需在订货时选择的功能)3.7、定时开关机控制。
系统内可设有定时控制，如果用户只需要在一天中的某段时间内运行，则可设定每天的开机、关机时间，进行定时控制。
变频供水设备选型标准
长沙中崛集团
变频供水设备原理
变频供水设备：也叫二次供水设备，主要应用于高层加
压供水。根据用户用水量变化自动调节水泵的启动台 数和一台水泵的转速。恒定设备出水口的压力，通过 压力传感器检测管网压力，当管网压力低于设定值则 增大水泵转速，高于设定值则减小水泵转速，无用户
长沙中崛集团
祝大家学习愉快！
长沙中崛集团
注：控制潜水泵要选用比潜水泵电机大一个规格的变频器，比如：潜水 泵电机功率是7.5KW，变频器则选用11KW。
长沙中崛集团
低压电器：
空气开关（简称空开），一个泵配1个，再加一个控制主电源的） 交流接触器，一个泵配2个，变频和工频 热继电器，一个泵配1个 中间继电器，一套设备一组 水位继电器，一套设备配1个 相序保护器，一套设备配1个 万能转换开关，一个控制柜配1个 互感器，一个控制柜配一个 电压表，一个控制柜配一个 电流表，一个控制柜配一个 信号灯，一个控制柜配一组 常用品牌：正泰、施耐德
长沙中崛集团
方案选型
管阀附件： （1）蝶阀、止回阀、弯头、伸缩接、法兰、进出水管道 DN25——DN100 根据选型书上面，水泵的口径对应 以利欧水泵为例： LVR1/2/3/4/5——DN25/DN32 LVR10——DN40 LVR15/20——DN50 LVR32——DN65 LVR45——DN80 LVR64——DN100 （2）出水主管、盲板（根据流量来选择，一般比总流量相差不大） 15T以下——DN50 36T以下——DN65 50T以下——DN80 66T以下——DN100 108T以下——DN125 150T以下——DN150 200T以下——DN200 300T以下——DN250 材质：不锈钢SUS304、碳钢

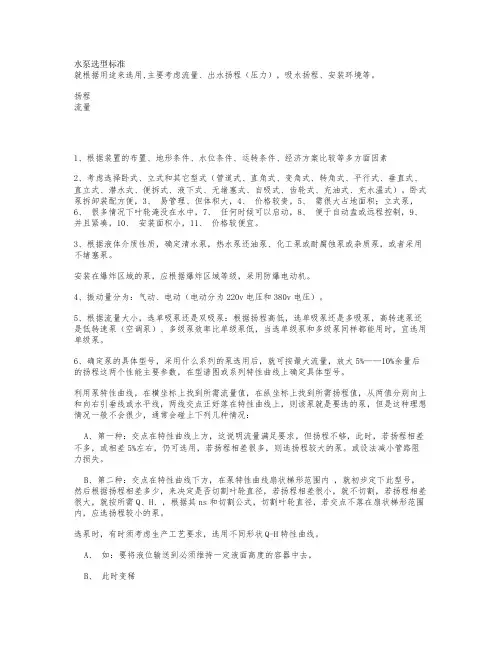

水泵选型标准
水泵选型标准就根据用途来选用,主要考虑流量、出水扬程（压力），吸水扬程、安装环境等。
扬程流量1、根据装置的布置、地形条件、水位条件、运转条件、经济方案比较等多方面因素2、考虑选择卧式、立式和其它型式（管道式、直角式、变角式、转角式、平行式、垂直式、直立式、潜水式、便拆式、液下式、无堵塞式、自吸式、齿轮式、充油式、充水温式）。
卧式泵拆卸装配方便，3、易管理、但体积大，4、价格较贵，5、需很大占地面积；立式泵，6、很多情况下叶轮淹没在水中，7、任何时候可以启动，8、便于自动盍或远程控制，9、并且紧凑，10、安装面积小，11、价格较便宜。
3、根据液体介质性质，确定清水泵，热水泵还油泵、化工泵或耐腐蚀泵或杂质泵，或者采用不堵塞泵。
安装在爆炸区域的泵，应根据爆炸区域等级，采用防爆电动机。
4、振动量分为：气动、电动（电动分为220v电压和380v电压）。
5、根据流量大小，选单吸泵还是双吸泵：根据扬程高低，选单吸泵还是多吸泵，高转速泵还是低转速泵（空调泵）、多级泵效率比单级泵低，当选单级泵和多级泵同样都能用时，宜选用单级泵。
6、确定泵的具体型号，采用什么系列的泵选用后，就可按最大流量，放大5%——10%余量后的扬程这两个性能主要参数，在型谱图或系列特性曲线上确定具体型号。
利用泵特性曲线，在横坐标上找到所需流量值，在纵坐标上找到所需扬程值，从两值分别向上和向右引垂线或水平线，两线交点正好落在特性曲线上，则该泵就是要选的泵，但是这种理想情况一般不会很少，通常会碰上下列几种情况：A、第一种：交点在特性曲线上方，这说明流量满足要求，但扬程不够，此时，若扬程相差不多，或相差5%左右，仍可选用，若扬程相差很多，则选扬程较大的泵。
或设法减小管路阻力损失。
B、第二种：交点在特性曲线下方，在泵特性曲线扇状梯形范围内，就初步定下此型号，然后根据扬程相差多少，来决定是否切割叶轮直径，若扬程相差很小，就不切割，若扬程相差很大，就按所需Q、H、，根据其ns和切割公式，切割叶轮直径，若交点不落在扇状梯形范围内，应选扬程较小的泵。
单相、三相变频水泵(变频离心泵、变频增压泵)选型手册
变频水泵(变频离心泵、变频增压泵)选型数据手册概念及用途变频水泵(又名变频离心泵、变频增压泵)表示用单相/三相交流变频器驱动并实时调节水泵转速以实现恒压供水一类水泵设备的统称。
一般习惯性的称只有一台水泵的变频水泵机组为变频水泵；两台或两台以上水泵的变频水泵机组为变频供水设备。
变频水泵是新一代全自动增压泵的典型代表产品，其具备全自动运行、恒压、清洁卫生、低噪音低震动、节能环保、使用寿命长、保护功能齐全、操作和维护简便等系列优点，被广泛用于各种城镇大中小规模建筑大厦、工农业生产制造、农业/园林灌溉等需要二次供水增压并且需要恒压自动给水的场合。
以下分别介绍几种常规的卧式和立式变频水泵的特点及性能范围：变频水泵分类1、根据材质不同分为铸铁变频水泵和不锈钢变频水泵；2、根据泵结构不同分为立式变频水泵和卧式变频水泵；3、根据变频器的输入电源不同分为单相变频水泵和三相变频水泵；4、根据水泵台数不同分为单控式变频水泵和变频供水设备(行业一般习惯性的称只有一台水泵的变频水泵机组为变频水泵；两台或两台以上水泵的变频水泵机组为变频供水设备)。
如图1，分别为卧式变频水泵、立式变频水泵和变频供水设备机组实拍图技术指标水泵台数通常1-5台不等必备功能全自动、恒压、压力可调流量范围1-500m³/h扬程范围10-250m压力范围0.1-2.5Mpa功率范围0.37-45Kw进出口径DN25-DN300主体材质铸铁或SUS304不锈钢介质温度0-100℃推荐产品一：JWS-BL卧式全自动恒压变频水泵(单控式)整体介绍JWS-BL卧式全自动变频水泵是新一代卧式结构的小型恒压供水系统，主要由卧式多级不锈钢离心泵、单相/三相交流变频器、传感器、阀门和稳压罐组成。
具有全自动、恒压调速、压力可自由设定、304不锈钢清洁卫生、低震动低噪音、工作效率高、节能环保、操作简便、维护维修方便等系列优点。
功能特点全自动。
变频水泵全自动运行启停是必须具备的基本功能之一，并且是基于差量补偿的运行模式。
变频供水设备选型标准19页PPT
kh——小时变化系数：本工程取2.5；
Ng——每户设置的卫生器具给水当量总数：本工程取2.75；
T——供水时间（h）本工程取24h；
0.2——一个卫生生器具给水当量的额定流量（L/S）；
计算得U0=0.0460
长沙中崛集团 zjbengye
流量计算
b）计算卫生器具的同时流出概率：
U=
1ac
(Ng 1)0.49 Ng
(（%2）)
式中：
U——卫生器具给水当量同时流出概率（%）； ac——对应于不同的U0系数：ac=0.03263； Ng——小区所有住房设置的卫生器具给水当量总数：
120*2.75=330； 计算得U=0.0858
长沙中崛集团 zjbengye
长沙中崛集团 zjbengye
扬程计算
无负压/箱式无负压扬程： H≥1.2Hy+Hc+Hdc+∑h-H0 按照《建筑给水排水设计规范》的规定，水泵直接供水时所需扬程按正
式进行估算（以满足最水利点用水要求时水泵所需扬程为计算依据）。 H≥1.2Hy+Hc+Hdc+∑h-H0 式中 H ----水泵扬程（mH2O） Hy ----最不利配水点与引入管的标高差（建筑高度） Hc----最不利配水点所需流出水头（一般取10米或者15米） Hdc----泵房与最远建筑物一楼地面的地势高差（地下室高度） hd(∑h) ----泵房与最远建筑物间管线的水力损失，含沿程水头损失hf和局
流量计算 c）住房设计秒流 Nhomakorabea： qg=0.2*U*Ng
计算得
qg=0.2*U*Ng
变频恒压供水设备选型手册
变频恒压供水设备选型手册第一章：引言本手册旨在帮助用户选择合适的变频恒压供水设备，以满足不同需求的水压要求。
变频恒压供水设备是一种能够根据实际用水情况自动调节水泵转速的设备，以保持恒定的水压输出。
选择合适的设备对于保证正常供水、提高水泵效率、节约能源等方面都具有重要意义。
第二章：变频恒压供水设备的基本原理本章将介绍变频恒压供水设备的基本工作原理，包括变频控制、恒压控制、水泵的工作原理等内容，以便用户对设备的基本工作原理有一定的了解。
第三章：需求分析本章将提供用户在选择变频恒压供水设备时需要考虑的因素，包括供水需求、用水点数量和位置、水压要求等方面的因素，以帮助用户确定自己的需求。
第四章：设备选型本章将介绍不同类型的变频恒压供水设备的特点，包括单泵恒压供水设备、多泵恒压供水设备、集成恒压供水设备等，以帮助用户根据自己的需求选择合适的设备。
第五章：安装与维护本章将介绍变频恒压供水设备的安装与维护要点，包括设备的安装位置、接线方法、设备的日常维护等内容，以确保设备正常运行。
第六章：案例分析本章将提供一些典型的案例分析，包括各种实际需求下选择的变频恒压供水设备，以供用户参考。
第七章：常见问题及解决方案本章将列举一些常见的故障问题，并提供相应的解决方案，以便用户在使用过程中能够快速解决一些常见的故障。
结语本手册是为了帮助用户选择合适的变频恒压供水设备而编写，希望能够为用户提供一些有用的信息，以便用户能够选择到合适的设备，满足自己的供水需求。
对于变频恒压供水设备的需求分析在选择变频恒压供水设备之前，用户需要对自己的实际用水情况进行充分的分析。
首先，用户需要知道自己的供水需求，包括每天的用水量、峰值用水量、用水时间等。
这些数据将有助于确定所需的水泵的流量和扬程。
另外，用户还需要考虑用水点的数量和位置，不同的用水点可能需要不同的水压，因此需要根据用水点的实际情况确定供水系统的布局。
此外，用户还需要考虑水质情况，如果水质较差，可能需要选择耐腐蚀的水泵及相关管道配件。
变频器选型规范
变频器选型规范变频器的正确选择对于掌握系统的正常运行是特别关键的。
选择变频器时必需要充分了解变频器所驱动的负载特性。
人们在实践中常将生产机械分为三种类型:恒转矩负载、恒功率负载和风机、水泵负载。
恒转矩负载：负载转矩ＴＬ与转速ｎ无关，任何转速下ＴＬ总保持恒定或基本恒定。
例如传送带、搅拌机，挤压机等摩擦类负载以及吊车、提升机等位能负载都属于恒转矩负载。
变频器拖动恒转矩性质的负载时，低速下的转矩要足够大，并且有足够的过载能力。
假如需要在低速下稳速运行，应当考虑标准异步电动机的散热能力，避免电动机的温升过高。
恒功率负载：机床主轴和轧机、造纸机、塑料薄膜生产线中的卷取机、开卷机等要求的转矩，大体与转速成反比，这就是所谓的恒功率负载。
负载的恒功率性质应当是就一定的速度变化范围而言的。
当速度很低时，受机械强度的限制，ＴＬ不可能无限增大，在低速下转变为恒转矩性质。
负载的恒功率区和恒转矩区对传动方案的选择有很大的影响。
电动机在恒磁通调速时，最大容许输出转矩不变，属于恒转矩调速；而在弱磁调速时，最大容许输出转矩与速度成反比，属于恒功率调速。
假如电动机的恒转矩和恒功率调速的范围与负载的恒转矩和恒功率范围相全都时，即所谓“匹配”的状况下，电动机的容量和变频器的容量均最小。
风机、泵类负载：在各种风机、水泵、油泵中，随叶轮的转动，空气或液体在一定的速度范围内所产生的阻力大致与速度ｎ的２次方成正比。
随着转速的减小，转速按转速的２次方减小。
这种负载所需的功率与速度的３次方成正比。
当所需风量、流量减小时，利用变频器通过调速的方式来调整风量、流量，可以大幅度地节省电能。
由于高速时所需功率随转速增长过快，与速度的三次方成正比，所以通常不应使风机、泵类负载超工频运行。
西门子公司可以供应不同类型的变频器，用户可以依据自己的实际工艺要求和运用场合选择不同类型的变频器。
在选择变频器时因留意以下几点留意事项：１．依据负载特性选择变频器，如负载为恒转矩负载需选择ｓｉｅｍｅｎｓＭＭＶ／ＭＤＶ变频器，如负载为风机、泵类负载应选择ｓｉｅｍｅｎｓＥＣＯ变频器。
风机、水泵变频器选型原则
风机、水泵变频器选型方法一、首先需要注意，1.罗茨风机及潜水泵及齿轮泵等不是平方转矩的风机水泵类负载，是恒转矩负载，平方转矩类风机水泵负载一般都是针对于离心风机及水泵来的，这种负载在出口关闭情况下出口压力升到额定压力后就不升高了，因为没有流量所以负荷降低。
2.风机水泵类负载一般在设计时是按照最大需量设计的，存在富余功率。
对于这类负载使用变频器按需使用就有节能的空间。
二、正确的把握变频器驱动的机械负载对象的转速——转矩特性，是选择电动机及变频器容量、决定其控制方式的基础。
风机、泵类的负载为平方转矩负载。
随着转速的降低，所需转矩以平方的比例下降，低频时负载电流小，电机过热现象不会发生；但有些负载的惯量大，必须设定长的加速时间，或再启动时的大转矩引起的冲击，因此选型时需考虑裕量；另：当电机以超出基频转速以上的转速运行时，负载所需的动力随转速的提高而急剧增加，易超出电机与变频器的容量，将导致运行中断或电机发热严重。
对于恒转矩负载，要选用G型的变频器；P型变频器适用于普通的风机和离心式水泵等负载。
（罗茨风机、螺杆泵、泥浆泵、往复式柱塞泵等则要用G型）--------------百度文库及工控网、自动化网，总结的选型方法摘抄如下：1) 根据负载特性选择变频器，如负载为恒转矩负载需选变频器，如负载为风机、泵类负载应选择风机、泵类变频器。
因为风机、水泵会随着转速增大力矩。
而刚启动时力矩较小。
2) 选择变频器时应以实际电机电流值作为变频器选择的依据，电机的额定功率只能作为参考。
另外,应充分考虑变频器的输出含有丰富的高次谐波，会使电动机的功率因数和效率变坏。
因此用变频器给电动机供电与用工频电网供电相比较，电动机的电流会增加10％而温升会增加20％左右。
所以在选择电动机和变频器时，应考虑到这种情况，适当留有余量，以防止温升过高，影响电动机的使用寿命。
3) 变频器若要长电缆运行时，此时应该采取措施抑制长电缆对地耦合电容的影响，避免变频器出力不够。
水泵变频器的选型
水泵变频器的选型选型变频器选型时要确定以下几点：1、采用变频的目的；恒压控制或恒流控制等。
2、变频器的负载类型；如叶片泵或容积泵等，特别注意负载的性能曲线，性能曲线决定了应用时的方式方法。
3、变频器与负载的匹配问题；1）电压匹配；变频器的额定电压与负载的额定电压相符。
2）电流匹配；普通的离心泵，变频器的额定电流与电机的额定电流相符。
对于特殊的负载如深水泵等则需要参考电机性能参数，以最大电流确定变频器电流和过载能力。
3）转矩匹配；这种情况在恒转矩负载或有减速装置时有可能发生。
4、在使用变频器驱动高速电机时，由于高速电机的电抗小，高次谐波增加导致输出电流值增大。
因此用于高速电机的变频器的选型，其容量要稍大于普通电机的选型。
5、变频器如果要长电缆运行时，此时要采取措施抑制长电缆对地耦合电容的影响，避免变频器出力不足，所以在这样情况下，变频器容量要放大一档或者在变频器的输出端安装输出电抗器。
6、对于一些特殊的应用场合，如高温，高海拔，此时会引起变频器的降容，变频器容量要放大一挡。
控制原理图设计变频器控制原理图设计步骤如下：1、首先确认变频器的安装环境1）工作温度。
变频器内部是大功率的电子元件，极易受到工作温度的影响，产品一般要求为0～55℃，但为了保证工作安全、可靠，使用时应考虑留有余地，最好控制在40℃以下。
在控制箱中，变频器一般应安装在箱体上部，并严格遵守产品说明书中的安装要求，绝对不允许把发热元件或易发热的元件紧靠变频器的底部安装。
2）环境温度。
温度太高且温度变化较大时，变频器内部易出现结露现象，其绝缘性能就会大大降低，甚至可能引发短路事故。
必要时，必须在箱中增加干燥剂和加热器。
在水处理间，一般水汽都比较重，如果温度变化大的话，这个问题会比较突出。
变频调速给水设备
变频调速给水设备【湖南沃尔特水设备有限公司全国招商零投资咨询电话*************手机:133****5233】客户的质量需求，就是我们的工作标准。
质量在的心中，名牌在的手中，责任在的肩上，诚信在的言行中。
以一流的管理，培养一流的团队，争取一流的质量，实现一流的效益。
优质产品名扬天下，劣质产品关门回家。
为了减小供水设备直接吸水对市政供水的影响，一般应在设备入口管道上串接一个承压贮水容器。
主要起缓冲作用(动态补偿作用)的水罐称为缓冲罐;平时无动态缓冲作用仅在市政管无水压时才起备用水源作用的水罐称为水源罐。
配套缓冲罐的接力增压设备与配套水源罐的接力增压设备运行原理有一定差异。
配套缓冲罐的成套设备一般由缓冲罐、水泵机组、气压罐控制柜及控制仪表组成。
缓冲罐是接在设备入口处的气压罐，简称缓冲罐，给水运行时罐内部分容积为压缩空气，靠压缩空气的贮能，对各种突变冲击具有很好的减缓消除作用，同时对市政供水具有一定动态补偿作用。
无塔供水设备设备管理方便、简单：直接式管网增压供水设备为智能控制全自动运行，设备停电停水自动停机，来电来水自动开机;由于全封闭设计，不会产生污染，因此无需麻烦的清洗工作。
符合环保要求。
投资少、运行成本低：因为无需修建蓄水池或水箱，所以节省了一大笔土建投资，而且由于利用了自来水管网的余压，无需从零加压，因此，加压泵选型较小，设备投资减少。
由于加压泵的选型较小，设备投资减少。
由于加压泵的选型较小，而且采用多泵并联运行，在用水低峰期一台泵即可满足用水需要，用水高峰时才会启动其它泵，因此，设备运行过程中能耗非常低，降低了运行成本。
箱式无负压变频供水设备选型依据选择一套恒压给水设备的基本依据是设计的供水流量和供水压力(水的扬程)，另外还需考虑到用途的流量变化类型。
变频调速给水设备连续型：一天内很少有流量为零的时候，或本身管网的正常泄漏就保持有一定的流量，例如，大型宾馆，饭店工矿企业的加压系统等。
变频器选型设计规范
一、变频器一拖一常规选型原则如下：（1）DANFOSS按VLT6000系列进行选择，西门子按MM420，MM430进行选型，ABB按ACS510选型（2）不管何种品牌的变频器，选型时必需结合电机的功率、额定电流和变频器所处的环境温度、海拔高度等参数进行，在变频器满足所允许的温度和海拔条件下，优先考虑电流参数，功率参数仅作为选型时的参考参数；（3）常规按变频器安装于室内且环境温度低于40度，海拔高度低于1000米来选型；（4）各种品牌的变频器无需考虑降容时所需满足的环境条件如下表：（5）变频器按输入电压为三相380V选型；（6）常规用变频器的选型按无滤波器选型，如合同或项目要求使用滤波器，则需参考另外的选型资料；(7)常规用变频器均需按带基本操作面板去选型；操作面板安装于变频器上，如合同或项目要求操作面板外拉或对操作面板的功能要求超过基本操作面板的情况，需参考其它的资料选型；(8)常规用变频器按IP20防护等级选型；（9）常规用变频器按变频器开关频率为4KHZ选型（10）常规用变频器按不配相关通讯选件选型（11）常规用变频器均按变频器变转矩运转模式选型（12）若环境温度超过40℃，海拔高度超过1000米、有通讯选件要求或输入电压超过460V的使用情况，需考虑其它的降容措施和选型方案，具体详见本选型规范的第四条；类型设计规范(√) 工艺规范( ) 其它( )以下选型以东莞电机厂的4极电机为例，列出了不同功率的4极电机在满足上述条件下所对应的变频器型号；4极电机以外或其它品牌的电机视电机的实际额定电流，所选变频器型号及相关保护可能会有不同，必需遵守电机额定电流不大于变频器输出电流来选型变频器；2类型设计规范(√) 工艺规范( ) 其它( )二、变频器一拖多时的选型原则在满足第一条变频器一拖一选型原则的各个条件的前提下，变频器一拖多选型还需考虑以下要素：（1）变频器到各台电机的距离之和不能超过一定的长度，下表为不同品牌的变频器在不增加输出电抗器的条件下最大的电缆长度表（2）变频器到各台电机的距离之和不能超过一定的长度，下表为不同品牌的变频器在增加输出电抗器的条件下不可超出的电缆长度表（3）变频器的运行模式必需设置成线性的V/F特性；（4）各电机的额定电流之和不可大于变频器的额定输出电流；同时需咨询不同品牌变频器厂家是否需要降容以及如何降容等。
变频供水设备(BK)说明书模板
七、运转操作 7-1 面板功能说明
②
①
图 3：1-电源电压表 2-供水模式转换开关 3-报警状态指示灯 4-恒压状态指示 灯 5-手动状态指示灯 6-工频启动按钮 7-工频停机按钮 8-变频状态下节能模式切换按 钮，按下并锁住是节能模式，旋起是恒压状态（ ①－自动工作模式 ②－工频模式） 。 无论任何工作模式，只要将供水模式转换开关切换到“0” ，马上停机。
【安全是一切工作的前提】
■ 本设备是弱电控制强电的一体化装备，机柜内部既有 12V 以下的弱电，也有 380V 的强电，任何不规范的操作都有可能造成人身危害及财产损失。 ■ 在本说明书上标有务请遵守的注意事项，请在使用之前仔细阅读说明书，并正确 加以利用。 ■ 本说明书安全注意事项的注意等级以【危险】 、 【注意】进行分类。 ■ 不要试图对设备进行改造。 ■ 禁止非持有《电工证》的人员安装调试设备。
7-3 工频运转
第一次运行时，必须让设备在工频工作模式下运行一下，待所有水泵都处于正转状态 时，即可结束工频工作模式。
咨询电话：0530-5336777 5336778 -7-
菏泽市康博电气有限公司变频供水设备使用说明书
操作方法： 1、 确认所有器件都已正确连接、压紧，接地线已连接好。控制柜内无任何异物。工 作模式转换开关（图 3）处于 0 位置。 2、 将控制柜内断路器（空气开关）合闸。 3、 关闭控制柜门。 4、 控制柜电源断路器（电源总开关）合闸。 5、 检查控制柜面板上的电压表指示是否正常，如不正常则应断开控制柜电源，检查 电源是否已正确接入，直到正常。 6、 将工作模式转换开关（图 3）拧到②的位置，工频工作指示灯亮。系统默认启动 1 ＃泵（主泵，下同） 。 7、 查看水泵是否正转。如水泵反转，则应断开控制柜电源，按照 7-2（水泵的旋转方 向调整）的指示调整水泵旋转方向，直到水泵正转。按下主、备泵切换按钮，1＃ 泵停机，延时 5 秒，2＃泵启动，用同样的方法校正 2＃泵的运转方向。 8、 工频运转操作完毕。当变频器送修时，请使用该工作模式供水。
无负压变频供水设备选型参数表(三台泵)
嘉威无负压微机变频无负压供水设备一体化成套生活供水，由控制系统、泵组、稳流调节罐、管路附件及压力罐等组成。
嘉威供水经过多年的努力，经过不断地研发和改进，大胆创新和改进，设备运行使设备更稳定更可靠，100%全封闭管网使其更卫生健康，设备外观进行亚光处理，档次更高，智能“傻瓜”式控制更简便。
它主要由无负压调节罐、水泵、气压罐、智能控制系统等组成，无负压供水设备是以市政管网为水源，充分利用了市政管网原有的压力，形成密闭的连续接力增压供水方式，节能效果好，没有水质的二次污染，是变频恒压供水设备的发展与延伸。
JBW：嘉威无负压变频供水设备
注：此《选型表》供您选型时参考，本表提供的是一般常用规格的参数。
如参考户数在1000~10000户之间，流量在110~3000m³/h之间的大规模JBW管网叠压给水设备的性能参数，我公司另行传真答复。
变频供水工程统一技术标准
变频供水工程统一技术标准1、适用范围本技术标准适用于地产高层住宅的变频供水设备工程招标及现场施工指导。
2、依据2.1除另有注明外，本工程须符合设计要求、图纸和相关国家、地方及行业标准，主要包括但不限于：⏹《工程建设标准强制性条文》2002年版⏹《建筑工程施工质量验收统一标准》（GB50300-2001）⏹《微机控制变频调速给水设备》(JG/T3009-93)⏹《建筑给水排水设计规范》(GB50015-2003)2.2、若承包商对以下要求有任何疑义，应立即向地产提出，由地产做最终决定，否则视为接受。
3、材料、设备及配件要求3.1电源控制柜、变频控制柜内的所有电气元件应符合国家标准、具备3C认证；3.2主要电气元件所采用的品牌：3.2.1变频器——“三菱”或“瑞士ABB”（略高）或“西门子”；应有故障代码指示及故障记录查阅；系统在突然断电后又恢复正常供电时，该系统应可以自动复位；变频器故障报警信号应传至控制中心。
3.2.2可编程逻辑控制器PLC——“三菱”或“瑞士ABB”或“西门子”。
3.2.3PID控制器——需独立设置，不可用PLC内置式的。
18层以上控制柜需采用“比例-积分-微分（PID）控制”。
产品选用“三菱”或“瑞士ABB”。
3.2.4管道测压设备——要求采用压力传感器，不得采用远程压力表。
3.2.5控制柜要求带水位信号显示及低水位自动停泵功能。
3.2.6控制柜内要求预留电表位空间，要求能够安装电量考核计量表，便于后期管理和节能分析评估。
3.2.7空气开关、接触器、断路器等——“良信”3.2.8控制柜不需自带双电源转换开关，双电源由前端配电柜提供。
3.3变频调速水泵应有自动调节水泵转速和软启动的功能，其电机应有过载、短路、过压、缺相、欠压、过热等保护功能；3.4水泵的外表应美观光滑、整洁、无划痕、锈斑和压伤，防腐层应均匀，色调一致，无气泡和剥落现象。
泵壳须经过耐锈蚀工艺处理，铸铁部分需经过电泳处理(要求在报价文件中提供耐锈蚀处理工艺方案)，延长水泵使用的寿命。
变频供水设备技术要求
变频供水设备技术要求随着社会的进步和发展，人们对供水设备的要求也越来越高。
为了满足人们对供水设备效率和节能性的要求，变频供水设备技术应运而生。
变频供水设备是一种通过变频器来调节电动机转速的供水设备，具有很高的能效和调节性能。
下面将介绍变频供水设备的技术要求。
1.功能齐全：变频供水设备应具备稳压、调流、恒压补水、启停平稳等多种功能。
它可以根据用户的需求，自动调节电动机的转速，实现稳定的供水，避免供水压力波动过大，进而保证供水的质量和流量。
2.高效节能：变频供水设备的变频器应具有高效率和低能耗，并能适应不同的水泵负载。
通过变频器的精确调速和优化电动机运行，可以有效降低设备能耗，提高运行效率，减少能源消耗。
3.可靠稳定：变频供水设备应具备较高的可靠性和稳定性。
它需要能够自动监测和调节电动机的运行状态，及时发现故障并采取相应的措施。
此外，变频供水设备还应具备远程监控功能，可以监控设备运行状态和实时数据，实现远程诊断和维护，降低设备故障率，提高设备的可用性。
4.快速响应：变频供水设备应具备快速响应的特性。
它需要能够根据用户的需求，实时调整电动机的转速，快速响应水压变化，确保供水的稳定性和连续性。
5.低噪音：变频供水设备的变频器和电动机应具备低噪音的特点。
通过采用先进的变频器技术和减震措施，可以有效降低设备运行中的噪音污染，提高设备的运行环境和质量。
6.环保节能：变频供水设备应符合环保节能要求。
它需要采用低噪音、低振动和低能耗的设备，减少对环境的影响。
此外，变频供水设备还应具备节水功能，通过灵活调节供水量，降低供水压力，减少水的浪费。
7.易于操作和维护：变频供水设备应具备易于操作和维护的特点。
它需要具备清晰的界面和简单的操作方式，方便用户使用。
同时，设备的维护应简便可行，例如可以实现在线维护和故障诊断，减少设备维护的工作量和成本。
总之，变频供水设备作为一种先进的供水设备，具有高效、节能、稳定、可靠和环保等特点。
水泵变频器的选型
水泵变频器的选型选型变频器选型时要确定以下几点：1、采用变频的目的；恒压控制或恒流控制等。
2、变频器的负载类型；如叶片泵或容积泵等，特别注意负载的性能曲线，性能曲线决定了应用时的方式方法。
3、变频器与负载的匹配问题；1）电压匹配；变频器的额定电压与负载的额定电压相符。
2）电流匹配；普通的离心泵，变频器的额定电流与电机的额定电流相符。
对于特殊的负载如深水泵等则需要参考电机性能参数，以最大电流确定变频器电流和过载能力。
3）转矩匹配；这种情况在恒转矩负载或有减速装置时有可能发生。
4、在使用变频器驱动高速电机时，由于高速电机的电抗小，高次谐波增加导致输出电流值增大。
因此用于高速电机的变频器的选型，其容量要稍大于普通电机的选型。
5、变频器如果要长电缆运行时，此时要采取措施抑制长电缆对地耦合电容的影响，避免变频器出力不足，所以在这样情况下，变频器容量要放大一档或者在变频器的输出端安装输出电抗器。
6、对于一些特殊的应用场合，如高温，高海拔，此时会引起变频器的降容，变频器容量要放大一挡。
控制原理图设计变频器控制原理图设计步骤如下：1、首先确认变频器的安装环境1）工作温度。
变频器内部是大功率的电子元件，极易受到工作温度的影响，产品一般要求为0～55℃，但为了保证工作安全、可靠，使用时应考虑留有余地，最好控制在40℃以下。
在控制箱中，变频器一般应安装在箱体上部，并严格遵守产品说明书中的安装要求，绝对不允许把发热元件或易发热的元件紧靠变频器的底部安装。
2）环境温度。
温度太高且温度变化较大时，变频器内部易出现结露现象，其绝缘性能就会大大降低，甚至可能引发短路事故。
必要时，必须在箱中增加干燥剂和加热器。
在水处理间，一般水汽都比较重，如果温度变化大的话，这个问题会比较突出。
3）腐蚀性气体。
使用环境如果腐蚀性气体浓度大，不仅会腐蚀元器件的引线、印刷电路板等，而且还会加速塑料器件的老化，降低绝缘性能。
4）振动和冲击。
装有变频器的控制柜受到机械振动和冲击时，会引起电气接触不良。
变频供水设备技术要求
供水设备技术要求工程范围：(工程范围以项目办及工程部具体要求为准，以下供参考)本供货商负责供应、安装、调试本项目所有变频给水成套设备，包含但不限于变频给水机组、紫外线消毒仪、水箱自洁器，倒流防止器、配套控制柜等。
负责供应、配合安装及调试以上所有机组之本地控制设备及装置，以达到本招标文件及业主的具体要求。
施工界面划分：(请项目办及工程部提供)变频供水设备招标技术规范及技术要求：相应规范及标准：承包单位对本工程的设计、运行须满足国家相应的设计、施工规范标准及需方要求。
1）产品采用的标准和设计规范《离心泵、混流泵、轴流泵和旋涡泵试验方法》GB/T3216-1989《泵的振动测量与评价方法》JB/T8097-1999《泵的噪声测量与评价方法》JB/T8098-1999《水泵流量的测定方法》GB/T3214-91《离心泵、混流泵和轴流泵汽蚀余量》G B/T13006-91《离心泵效率》GB/T13007-91《混流泵、轴流泵技术条件》GB/T13008-91《泵产品涂漆技术条件》JB/T4297-92《泵用灰铸铁件》JB/T6880.1-93《泵用铸钢件》JB/T6880.2-93《离心泵铸件过流部件尺寸公差》JB/T6879-93《轻型多级离心泵》Q/HNB 001-2004《输送液体用无疑钢管》GB/T 8163-1999《建筑给水排水设计规范》GB 50015-2003《低压流体输送用焊接钢管》GB/T 3091-2001《标准电流等级》G B/T 762-2002《外壳防护等级（ＩＰ代码）》GB4208-93《电器控制设备》G B/T3797-2005《微机控制变频调速给水设备》JG/T3009-93《ＤＲＬ恒压变频供水设备》Q/HDB001-20052）电控柜的设计、制造、检验和安装技术标准《低压成套开关设备》GB7251《电流互感器》GB1208《无功电度表》GB/T15282-94《0.5、1和2级交流有功电度表》GB/T15283-94《电力装置的电测量仪表装置设计规程》GBJ63《低压成套开关设备基本试验方法》GB/T9466-88《低压电器外壳防护等级》GB/T4942.2-93《低压电器基本试验方法》GB/T998-82《电工成套装置中的导线颜色》GB/T2682-81《电工成套装置中的指示灯和按钮的颜色》GB/T-2681-81《电力传动控制站的产品包装与运输规程》JB3084《低压成套开关设备和控制设备成套装置》IEC439-1《低压空气式隔离开关及熔断组合电器》JB4012《低压空气式隔离开头、隔离开关及熔断器组合电器》JB40122《继电保护和安全自动装置技术规程》G B14285-93《建筑设计防火规范》GB50016-2006《自动喷水灭火系统设计规范》(GB50084-2001) (2005版)《建筑给水排水设计规范》（GB50015-2003）《民用建筑供暖通风与空气调节设计规范》（GB 50736-2012）《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）《通风与空调工程施工质量验收规范》（GB50243-2002）《建筑排水硬聚乙烯管道工程技术规程》（CJJ/T29-98）《公共建筑节能设计标准》GB50189-2005《机械设备安装工程施工及验收规范》GB50231-98《压缩机、风机、泵安装工程施工及验收规范》GB50275-9其它适用于本合约的有关国家规范和国家标准主要设备技术要求：一、水泵部分一般要求A. 须按照招标图内设备表内所标注的技术资料、数量及类别提供合适的水泵。
