设计失效分析DFMEA经典案例剖析

SC(重要特性) 5－8级
（5级以上均要措施对策，5级以下可以考虑。）
五：DFMEA应用与表格制作实战第3步
——失效原因及发生的可能性（频度O）
所谓潜在失效原因是指一个设计薄弱部分的迹象，其作用结果就是失 效模式。在尽可能广的范围内，列出每个失效模式的所有可以想到的失效 起因和/或机理。尽可能简明扼要、完整地将起因/机理列出来，使得对相 应的起因能采取适当的纠正措施。 典型的失效起因可能包括但不限于下列情况：规定的材料不对、设计 寿命估计不当、应力过大、润滑不足、维修保养说明不当、环境保护不够、 计算错误。 典型的失效机理可能包括但不限于：屈服、疲劳、材料不稳定性、蠕 变、磨损和腐蚀。
1. 类似零部件或子系统的维修档案及维修服务经验？ 2. 零部件是否为以前使用的的零部件或子系统、还是与其相似？ 3. 相对先前水平的零部件或子系统所作的变化有多显着？ 4. 零部件是否与原来的有根本不同？ 5. 零部件是否是全新的？ 6. 零部件的用途有无变化？ 7. 有哪些环境改变？ 8. 针对该用途，是否作了工程分析来估计其预期的可比较的频度数？ • 应运用一致的频度分级规则，以保证连续性。所谓的“设计寿命的可能失效率”是根据零部件、子系统或 系统在设计的寿命过程中预计发生的失效（故障）数确定的。频度数的取值与失效率范围有关，但关不反应 实际出现的可能性。
1
什么叫失效？
五：DFMEA应用与表格制作实战第2步
——找失效点之2－失效模式
失效的定义 在失效分析中，首先要明确产品的失效是什么，否则产品的数据分析和可靠度评估结果将不 一样，一般而言，失效是指：
a)在规定条件下（环境、操作、时间）不能完成既定功能。 b)在规定条件下，产品参数值不能维持在规定的 上下限之间。 c)产品在工作范围内，导致零组件的破裂、断裂、卡死等损坏现象。
•只可能在特定的运行环境条件下（如热、冷、干燥、灰尘等）
以及特定的使用条件下（如超过平均里程、不平的路段、仅
2
在城市行驶等）发生的潜在失效模式也应当考虑。
•（考虑这个例子中的失效模式描述是否妥当？）
五：DFMEA应用与表格制作实战第2步
——找失效点之3－失效后果
•就是失效模式对系统功能的影响，就如顾客感受的一样。 • 要根据顾客可能发现或经历的情况来描述失效的后果，要记住顾客可 能是内部的顾客，也能是外部最终的顾客。要清楚地说明该功能是否会 影响到安全性或与法规不符。失效的后果必须依据分析的具体系统、子 系统或零部件来说明。还应记住不同级别系统、子系统和零件之间还存 在着系统层次上的关系。比如，一个零件的断裂可能引起总成的振动， 从而导致系统间歇性的运行。这种间歇性的运动会引起性能下降，最终 导致顾客的不满。因此就需要集体的智能尽可能预见失效的后果。 3 • 典型的失效后果可能是但不限于下列情况：噪声、工作不正常、不良 外观、不稳定、间歇性工作、粗糙、不起作用、异味、工作减弱等。 •（本例中描述妥当与否讨论？）
首要审核项目 • 09年8月，三合一外审正式提出对九阳的“DFMEA”应用要求，对我们目前的FMEA状况较为不满；以后
可能会作为一个主要内容进行审核。
三：DFMEA基本概念相关——FMEA的类型
DFMEA PFMEA SFMEA AFMEA PFMEA SFMEA MFMEA
设计失效模式及后果分析 过程失效模式及后果分析 服务失效模式及后果分析 应用失效模式及后果分析 采购失效模式及后果分析 子系统失效模式及后果分析 机器失效模式及后果分析
五：DFMEA应用与表格制作实战第2步 ——找失效点之5－重要程度分级
级别（重要程度）
✓ 本栏目可用于对零件、子系统或系统的产品特性分级（如关键、
主要、重要、重点等），它们可能需要附加的过程控制。
✓ 任何需要特殊过程控制的对象应用适当的字母或符号在设计
FMEA表格中的“分级”栏中注明，并应“建议措施”栏中记录。
这里是正文内容部分，这里 是正文内容部分，这里是正
文 内容部分，这里是正文内容 部分，这里是正文内容部分，
这 里是正文内容部分，这里是
正 文内容部分，这里是正文内
容部分，这里是正文内 容部分，这里是正文

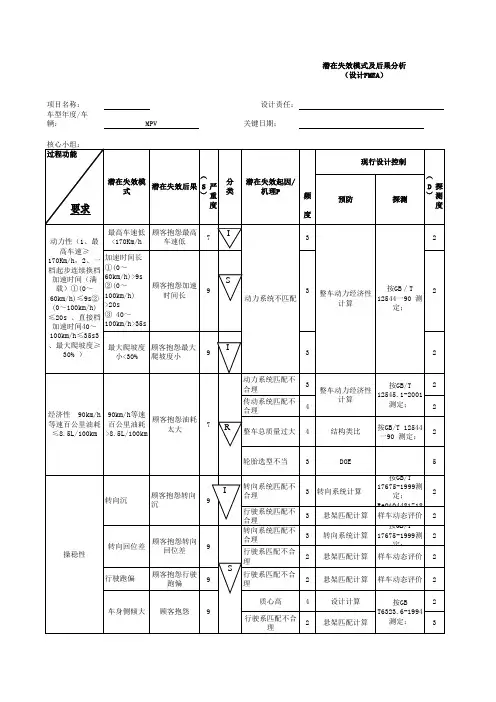

四：DFMEA表格标准格式
四：DFMEA标准格式
这里是正文内容部分， 这里是正文内容部分，这里 是正文内容部分，这里是正
三：DFMEA基本概念相关
三：DFMEA基本概念相关－FMEA 的开发与发展
• 20世纪 60年代，美国宇航界首次研究开发 FMEA； • 1974年，美国海军建立第一个 FMEA 标准； • 1976年，美国国防部首次采用 FMEA 标准； • 70年代后期，美国汽车工业开始运用 FMEA； • 80年代中期，美国汽车工业将 FMEA 运用于生產过程中； • 90年代，美国汽车工业将 FMEA 纳入 QS9000 标准；在 TQS9000体系中，是4.20统计技术这个要素中的
三：DFMEA基本概念相关——定义
•FMEA 是一种用来确认风险的分析方法，它包含： •确认潜在的失效模式并评价其產生的效应； •确认失效模式对客户所產生的影响； •确认潜在的產品/过程失效原因； •确认现有控制產品/过程失效的方法； •确定排除或降低失效改善方案； •设计之前预先进行风险分析，确保设计水平。 这里是正文内容部分，
三：DFMEA基本概念相关——定义
DFMEA
•Design Failure Mode Effect Analysis： 设计失效模式及后果分析
•失效模式: 指设计（制造）过程无法达到预定或规定的要求所表现出的特征；如：坏品、 不良设备状况等; •后果: 指失效模式对客户(包括下工序)所造成的影响;
* 检测失效的能力？
Detection
* 风险优先指数？
Risk Priority Number (RPN)
* 改善方案？
Recommended action
3.推行DFMEA的理由
•FMEA是一种用来评估系统、设计、过程或服务等所有可能会发生的故障的方法，所以，推行它的 理由往往有：
•产品责任法的要求－－－谁对产品的缺陷而造成的损害负责？ •ISO/TS 16949 等质量体系的要求 •提高产品或服务的质量、可靠性和安全性 •提高企业的形象和竞争力 •减少产品的开发时间和成本 •协助对新的生产和组装过程进行分析 •确定和预防故障 •加强通过团队合作解决问题的文化 •形成企业内持续改进文化的有力工具
五：DFMEA应用与表格制作实战第2步 ——找失效点之4－严重度
•严重度是潜在失效模式发生时对下序零件、子系统、系 统或顾客影响后果的严重程度的评价指标。严重度仅适 用于后果。要减少失效的严重度级别数值，只能通过修 改设计来实现，严重度的评估分为1到10级，详见下页。
4
五：DFMEA应用与表格制作实战第2步 ——DFMEA严重度（S）评价准则
五：DFMEA应用与表格制作实战第2步 ——找失效点之2－失效模式
•是指系统、子系统或零部件有可能未达到设计意图的形式。 它可能引起更高一级子系统、系统的潜在失效，也可能是它 低一级的零部件潜在失效的影响后果。
•对一个特定项目及其功能，列出每个潜在失效模式。前提是 这种失效可能发生，但不是一定发生。可以将以往运行不良 的研究、问题报告以及小组的集思广益的评审作为出发点。
2．制作DFMEA
1. 明确功能（预期功能） 考虑非预期功能,失效模式是针对功能而言: Ⅰ型失效模式：不能完成规定的功能 Ⅱ型失效模式：产生了非预期的、有害的 考虑后果：站在用户将来使用产品的立场:
2.严重度分级： a) 确定级别要根据经验、要小组讨论，大家形成共识. b) 对整车的影响，假设零件（分析）装入整 体运行 c) 可依FMEA手册参考制作自己的FMEA中严重度分级，
设计失效分析DFMEA 经典案例剖析
纲要 一：重大质量问题实例 二：DFMEA的重大作用 三：DFMEA基本概念相关 四：DFMEA表格标准格式 五：DFMEA应用与表格制作实战 六：趣例分享 七：豆浆机常见失效点分组讨论并作DFMEA练习
一：重大质量问题实例
一：重大质量问题实例
这里是正文内容部分， 这里是正文内容部分，这里 是正文内容部分，这里是正
五：DFMEA应用与表格制作实战第3步 ——失效原因及可能性（频度O）
五：DFMEA应用与表格制作实战第3步 ——失效原因及可能性（频度O）
五：DFMEA应用与表格制作实战第4步 ——现行控制及探测度
现行设计控制 列出预防措施，设计确认/验证（DV）或其它活动，这些活动将保证该设计对于所考虑的失效模式和/或机理来 说是恰当的。现行的控制方法指的是那些已经用于或正在用于相同或相似设计中的那些方法（比如道路试验、设计 评审、失效与安全（减压阀）、计算研究、台架/试验室试验、可行性评审，样件试验和使用试验等）。 有三种设计控制方法可考虑，它们是： ✓（1）防止起因/机理或失效模式/后果的出现，或减少它们出现率； ✓（2）查出起因/机理并导致找到纠正措施； ✓（3）查明失效模式 如有可能应优先运用第（1）种控制方法，然后再使用第（2）种，最后是第（3）种控制方法。如果把它们所 用作为设计意图的一部分，则最初的失效频次等级将受到第（1）种控制方法的影响。如果样件和车型代表设计意 图，则最初的探测度数有将取决于第（2）、（3）种现行控制方法。
✓ 每一个在设计FMEA中标明有特殊过程控制要求的对象在过程
FMEA当中也应标明那些特殊的过程控制。
严重度分级：
a) 确定级别要根据经验、要小组讨论，大家形成共识.
b) 对整车的影响，假设零件（分析）装入整体运行
c) 可依FMEA手册参考制作自己的FMEA中严重度分级，但要遵
5
守大原则： CC（关键性特性）9－10级
文 内容部分，这里是正文内容 部分，这里是正文内容部分，
这 里是正文内容部分，这里是
正 文内容部分，这里是正文内
