电工工具介绍及使用方法汇总.

2、 数字式验电笔 数字式验电笔由笔尖（工作触头）、笔身、指示灯、 电压显示、电压感应通电检测按钮、电压直接检测 按钮、电池等组成，适用于检测12伏至220伏交直 流电压和各种电器。数字式验电笔除了具有氖管式 验电笔通用的功能，还有以下特点： （1）当右手指按断点检测按钮，并将左手触及笔 尖时，若指示灯发亮，则表示正常工作；若指示灯 不亮，则应更换电池。 （2）测试交流电时，切勿按电子感应按钮。将笔 尖插入相线孔时，指示灯发亮，则表示有交流电； 需要电压显示时，则按检测按钮，最后显示数字为 所测电压值；未到高段显示值75%时，显示低段值。 二、直接检测: 1. 轻触 直接测量(DIRECT)键，测电笔金属前端直接接触被检测物: 1.1 最后数字为所测电压值（本测电笔分12V、36V、55V、110V、220V五段电压值，通 常 ≤36V 的不至于有生命危险）； 1.2 未到高段显示值70%时，显示低段值； 1.3. 测量非对地的直流电时，应手碰另一极（如正极或负极）。 2. 电笔直接接触到火线时，无论手有没有碰到任一测量键，指示灯都会立刻亮起： 2.1 手没碰到任一测量键时，指示灯亮起，并显示 12V ，此数值不准； 2.2 手碰到 感应/断点测量键时，指示灯亮起，并显示 110V ，此数值不准； 2.3 手碰到 直接测量键时，指示灯亮起，并显示 220V，此数值准确；
感应数显测电笔的使用方法 该新型测电笔适用于直接检测12v～250v 的交直流电压,和间接检测交流电的零线、 相线和断点，还可测量不带电导体的通断。 读数直观，功能齐全，价格便宜。 使用 方法： 一、按钮说明： A键 “DIRECT”：为 直接测量键（离液 晶屏较远），也就是用电笔金属前端（简 称批头）直接接触线路时，请按此按钮； B键 “INDUCTANCE”：为 感应/断点测 量键（离液晶屏较近），也就是用批头感 应(注意是感应,而不是直接接触)线路时， 请按此按钮。 不管电笔上文字如何印刷，通常而言，离 液晶屏较远的为 直接测量健，离液晶屏较 近的为 感应/断点测量键。若不是这样布 局，则表明为山寨或劣质产品，为了您的 安全着想，不建议购买。
• 1） 低压验电器 •
金属笔挂wenku.baidu.com
(a)
金属螺钉弹簧 氖管 电阻 观察孔 改锥探头
(b)
(a) 钢笔式验电笔； (b) 改锥式验电器
• 一、验电笔原理： • 使用： 在用验电笔判断照明电路中哪根线是火线，哪 根是零线时，应使验电笔的金属笔尖与电路中的一根线 接触，手握笔尾的金属体部分。如果这时验电笔中的氖 管发光了，金属笔尖所接触的那根线就是火线，另一根 则为零线。 • 工作时，火线—验电笔—人体—地—零线所构成的 回路如图5－1所示。 • 在回路中，验电笔内电阻R1约2兆欧姆，人体电阻R2在 800～104欧姆范围内，脚底的绝缘物或地面上的绝缘 物电阻为R3，它的阻值相当大。 • C为人体与地之间所形成的电容，因为火线与零线间加 的是220伏交流电压，电容支路上交流电所受阻碍作用 很小，电流经过电容C就直接回到零线，而过人体R2的 电流很微小，人无触电危险，验电笔氖管也能正常发光。 • 如果在使用验电笔时，手接触的不是笔尾的金属体部分 而是绝缘的笔套，那就等于在5－1图中笔尾部的金属体 与并联支路之间串接了一个相当大的电阻，通过电容C 的交流电流也微乎其微，氖管也就不能发光了，这是错 误使用验电笔造成的。 • 一般情况下，低压验电笔的检测电压范围为60-500V。
低压验电器的使用方法
低压验电器(试电笔)使用时，正确的握笔方法如图1—1所示。 手 指触及其尾部金属体，氖管背光朝向使用者，以便验电时观察氖管辉光情况。当 被测带电体与大地之间的电位差超过60V时，用试电笔测试带电体，试电笔中 的氖管就会发光。低压验电器电压测试范围是60～500V。
图1—1 低压验电器握法 a）笔式握法 b）螺钉旋具式握法
常用电工工具介绍及使用方法
工具可视化管理基础
工具可视化管理基础
工具可视化管理基础
工具可视化管理基础
工具可视化管理基础
常用电工工具：通用电工工具、线路维修工具、设备维修工具
• 一、通用电工工具：是指电工随时都可能使用的常备工具。 • 1包括试电笔、螺丝刀、 尖嘴钳、 断线钳、偏口钳 、电工刀、 剥线钳、 电 烙铁、 镊子、剪子、活络扳手等 • 考核标准： • ⑴ 了解常用电工工具的名称、规格。 • ⑵ 能正确选择、熟练使用。 ⑶ 能对常用电工工具进行正确的维护和保养。
2．低压验电器作用
（1）区别电源相线和零线（中性线），相线发光，零线、地线不发光。 （2）区别直流与交流，被测电压为直流时，氖灯里的两个极只有一个发光，而交流为两 个极都发光。 （3）区别直流电源的正、负极并测知直流电是否接地，将试电笔分别接在直流电的正、 负极之间，发光的电极所接的是负极，不发光的极所接的为直流电的正极。氖管的前端指 验电笔笔尖一端，氖管后端指手握的一端，前端明亮为负极，反之为正极。测试时要注意： 若人与大地绝缘，一只手摸电源任一极，另一只手持测电笔，电笔金属头触及被测电源另 一极，氖管前端极发亮，所测触的电源是负极；若是氖管的后端极发亮，所测触的电源是 正极，这是根据直流单向流动和电子由负极向正极流动的原理。 在要求对地绝缘的直流装置中，人站在地上用验电笔接触直流电，如果氖泡发光，说明直 流电存在接地现象；反之则不接地。当验电笔尖端一极发亮时，说明正极接地，若手握的 一极发亮，则是负极接地。值得注意的是，不得随便拔掉或损坏验电笔工作触头金属部位 的绝缘套保护管，防止在测量电源时，手指误碰工作触头金属部位，从而避免触电伤害事 故的发生 （4）区别电压高低，被测导电体电压越高，氖管发光亮度越大。如果氖管灯光发亮至黄 红色，则电压较高；如氖管发暗微亮至暗红，则电压较低。 （5）检查电源相线对地漏电，对地漏电的那一相电源测试时亮度较弱。 （６）判断交流电的同相和异相。 两手各持一支验电笔，站在绝缘体上，将两支笔同时 触及待测的两条导线，如果两支验电笔的氖泡均不太亮，则表明两条导线是同相；若发出 很亮的光说明是异相。
图2.1 常用的随身携带电工工具外形图
1、电工常用工具
• 一. 验电器
•
验电器又叫电压指示器或电笔， 是用来检查导线和电器设备是否带电的工具。 验电器分为高压和低压两种。

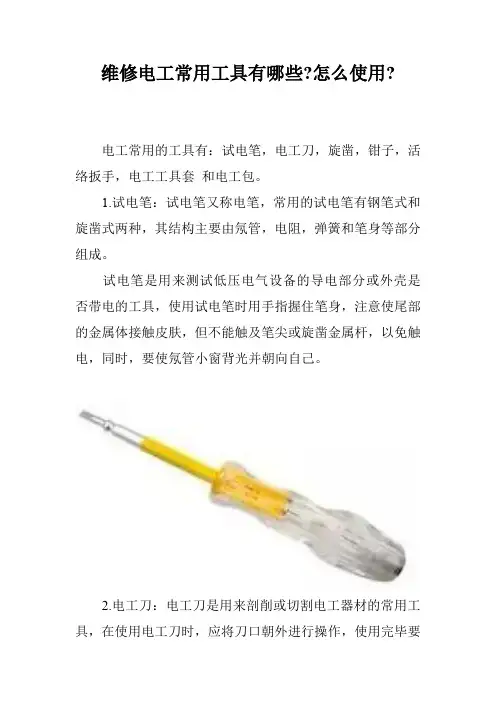

常用的低压验电器叫验电笔, 又称试电笔， 检测电压范围一般为60～500 V， 常做成钢笔式或改锥式, 见图。
弹簧 观察孔 笔身 氖管 电阻 笔尖探头
