故障指示器和故障定位系统

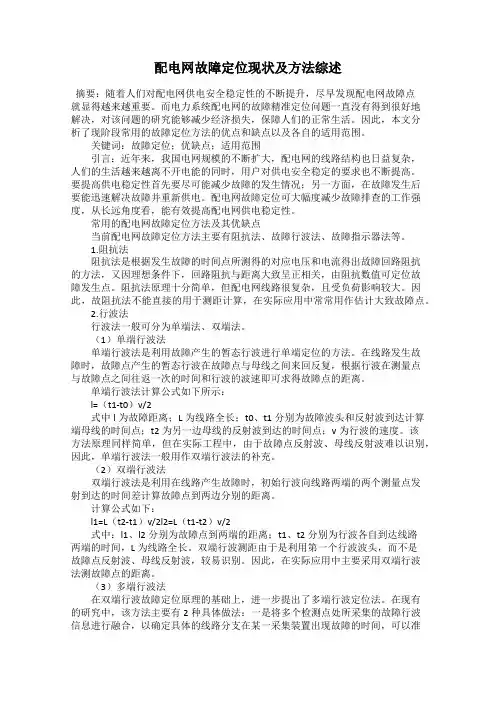

配电网故障定位现状及方法综述
配电网故障定位现状及方法综述摘要：随着人们对配电网供电安全稳定性的不断提升，尽早发现配电网故障点就显得越来越重要。
而电力系统配电网的故障精准定位问题一直没有得到很好地解决，对该问题的研究能够减少经济损失，保障人们的正常生活。
因此，本文分析了现阶段常用的故障定位方法的优点和缺点以及各自的适用范围。
关键词：故障定位；优缺点；适用范围引言：近年来，我国电网规模的不断扩大，配电网的线路结构也日益复杂，人们的生活越来越离不开电能的同时，用户对供电安全稳定的要求也不断提高。
要提高供电稳定性首先要尽可能减少故障的发生情况；另一方面，在故障发生后要能迅速解决故障并重新供电。
配电网故障定位可大幅度减少故障排查的工作强度，从长远角度看，能有效提高配电网供电稳定性。
常用的配电网故障定位方法及其优缺点当前配电网故障定位方法主要有阻抗法、故障行波法、故障指示器法等。
1.阻抗法阻抗法是根据发生故障的时间点所测得的对应电压和电流得出故障回路阻抗的方法，又因理想条件下，回路阻抗与距离大致呈正相关，由阻抗数值可定位故障发生点。
阻抗法原理十分简单，但配电网线路很复杂，且受负荷影响较大。
因此，故阻抗法不能直接的用于测距计算，在实际应用中常常用作估计大致故障点。
2.行波法行波法一般可分为单端法、双端法。
（1）单端行波法单端行波法是利用故障产生的暂态行波进行单端定位的方法。
在线路发生故障时，故障点产生的暂态行波在故障点与母线之间来回反复，根据行波在测量点与故障点之间往返一次的时间和行波的波速即可求得故障点的距离。
单端行波法计算公式如下所示：l=（t1-t0）v/2式中l为故障距离；L为线路全长；t0、t1分别为故障波头和反射波到达计算端母线的时间点；t2为另一边母线的反射波到达的时间点；v为行波的速度。
该方法原理同样简单，但在实际工程中，由于故障点反射波、母线反射波难以识别，因此，单端行波法一般用作双端行波法的补充。
（2）双端行波法双端行波法是利用在线路产生故障时，初始行波向线路两端的两个测量点发射到达的时间差计算故障点到两边分别的距离。
故障定位系统(FLS)
北京科锐
故障定位系统(FLS) 故障定位系统(FLS)
Jan. 2005
有消弧线圈系统 信号源户外安装解决方案
有消弧线圈系统 ，同时消弧线圈和接地变压 器室外安装时， 器室外安装时，信号源原则上安装在接地变压器的 附近，采用标准信号源户外机柜（高×宽×深 1757×1220×1016） =1757×1220×1016 ） 从接地变压器的中性点经过 隔离刀闸接信号源的一次回路。 隔离刀闸接信号源的一次回路。可以是信号源柜的 顶端进线，也可以通过单相电缆从信号源柜的底部 顶端进线， 进线。 进线。 信号源的二次回路只需要接入信号源所在母线 的PT开三角电压信号（或者是消弧线圈的PT信号） PT开三角电压信号（或者是消弧线圈的PT信号） 开三角电压信号 PT信号 。这种安装方式在接入信号源时只需要接地变压器 停电。 停电。
下一页
北京科锐
故障定位系统(FLS) 故障定位系统(FLS)
Jan. 2005
故障定位系统原理
装置在发生单相接地故障时信号源通过母线向各 条馈线注入一个特殊低频的信号。 条馈线注入一个特殊低频的信号。这样在小电流 接地的配电网中性点和接地点之间除了接地产生 的容性电流和消弧线圈的感性电流外， 的容性电流和消弧线圈的感性电流外，还有一个 特殊的低频注入的信号流过，而在非接地相、 特殊的低频注入的信号流过，而在非接地相、非 接地线路、 接地线路、以及接地线路的非接地部分则没有这 个特殊的低频注入的信号流过。 个特殊的低频注入的信号流过。 故障指示器检测这个特殊的低频注入的信号进行 单相接地的选线和定位。 单相接地的选线和定位。故障指示器检测到这个 特殊低频的信号后翻转变红， 特殊低频的信号后翻转变红，指示在此回路有单 相接地故障。
故障定位系统应用图 故障指示器 下一页
电子电路中的故障检测和故障排除方法有哪些
电子电路中的故障检测和故障排除方法有哪些电子电路是现代电子设备中的重要组成部分，而故障检测和故障排除是电路维护和修复中的关键步骤。
本文将介绍电子电路中常见的故障检测和排除方法。
一、故障检测方法1. 测试仪器法测试仪器法是常见的故障检测方法之一，通常使用万用表、示波器、频谱分析仪等仪器进行测量。
通过测量电压、电流、波形等参数，可以判断电路中是否存在故障。
例如，通过示波器观察信号波形的畸变或缺失，可以确定是否出现故障。
2. 状态指示法在电子电路中，常常使用指示灯或LED等来显示电路的工作状态。
如果某个指示灯不亮或者闪烁异常，那么可能意味着该部分电路存在故障。
通过观察状态指示器的变化，可以初步确定故障位置。
3. 故障定位法故障定位法是一种通过逐步排除的方法来确定故障位置的技术。
可以通过连接或断开电路中的元件，以及在特定位置添加探针或测量仪器等方式，逐步缩小故障范围。
通过不断排除，最终可以确定故障的具体位置。
二、故障排除方法1. 更换元件当电子电路中的元件损坏或失效时，最直接的处理方法就是将其更换为正常工作的元件。
在更换元件时，需要确保新元件与原元件的参数匹配，并注意正确连接。
2. 电气测量电气测量是故障排除的一种常用方法。
通过测量电路中的电压、电流、阻抗等参数，可以确定故障的具体位置。
例如，使用万用表测量电路中的电压，可以判断某个部分电路是否工作正常。
3. 信号追踪法信号追踪法是一种通过跟踪信号路径来确定故障位置的方法。
通过在电路中添加测试点，然后使用示波器或频谱分析仪等仪器，观察信号路径上的波形变化，可以找到信号路径中出现故障的位置。
4. 热故障检测部分故障在正常工作条件下可能不易被检测到，但在高温或长时间工作后会显现出来。
通过对电路进行长时间高负载的工作测试，可以观察到电路是否在高温下容易出现故障。
总结：故障检测和故障排除是电子电路维护和修复中必不可少的环节。
除了上述提到的方法，还存在其他一些更专业的故障检测和故障排除方法，如频率响应法、故障仿真法等。
架空型故障指示器工作原理
架空型故障指示器工作原理架空型故障指示器是一种用于检测和指示系统中故障的设备。
它通过监测电路中的电压、电流、频率等参数，来判断系统是否存在故障，并通过指示灯、声音或其他形式的信号，将故障信息传递给操作人员。
架空型故障指示器的工作原理可以分为以下几个步骤：1. 电路监测：架空型故障指示器通过连接到系统的电路中，监测电路中的电压、电流、频率等参数。
它可以通过内置的传感器或外部连接的传感器来实现电路监测。
2. 故障判断：当架空型故障指示器监测到电路中的参数超出设定的正常范围时，会判断系统存在故障。
例如，当电压超过设定的上限或低于设定的下限时，或者电流超过设定的额定值时，都会判断系统存在故障。
3. 故障指示：一旦架空型故障指示器判断系统存在故障，它会通过指示灯、声音或其他形式的信号，将故障信息传递给操作人员。
指示灯可以分为不同的颜色或闪烁频率，以表示不同的故障类型或严重程度。
4. 故障定位：除了指示故障信息外，架空型故障指示器还可以提供故障的具体位置。
它可以通过连接到系统的不同部位，或者与其他设备配合使用，来定位故障所在的具体位置。
例如，通过连接到不同的电路分支，可以确定故障发生在哪个分支上；通过与其他设备的配合，可以确定故障发生在哪个设备上。
架空型故障指示器的工作原理可以应用于各种不同的系统，例如电力系统、工业自动化系统、交通信号系统等。
它可以帮助操作人员及时发现系统故障，快速定位故障位置，提高故障处理的效率和准确性。
同时，架空型故障指示器还可以提供故障的记录和统计功能，帮助分析故障的原因和趋势，进一步优化系统的运行和维护。
架空型故障指示器是一种重要的设备，可以在系统故障发生时及时发出警报，并提供故障的指示和定位信息。
它的工作原理基于电路监测和故障判断，通过指示灯、声音或其他形式的信号，将故障信息传递给操作人员。
架空型故障指示器的应用范围广泛，可以帮助提高系统的可靠性和安全性，减少故障对系统运行的影响。
故障指示器详解
故障指示器简介
• 在环网配电系统中，特别是大量使用环 网负荷开关的系统中，如果下一级配电网 络系统中发生了短路故障或接地故障，上 一级的供电系统必须在规定的时间内进行 分断，以防止发生重大事故。通过使用本 产品，可以标出发生故障的部分。维修人 员可以根据此指示器的报警信号迅速找到 发生故障的区段，分断开故障区段，从而 及时恢复无故障区段的供电，可节约大量 的工作时间，减少停电时间和停电范围
故障指示器分类
• 面板型故障指示器 • 架空型故障指示器 • 电缆型故障指示器
技术参数
1. 短路电流报警：≥160A 误差±10%；出厂设定为800A， 短路延时20mS 2. 接地电流报警：8A~2000A 误差±10% 出厂设定为10A， 接地延时20mS 3. 工作电源： CR123A 锂电池3.0V（有效期不小于8年） 4. 整机待机电流：≤ 5μA 5. 自动复位时间：6h～48h(出厂整定为12h) 6. 指示器防护等级：主机IP40；传感器IP65 7. 远传继电器：230/VAC－0.5A 30V/DC－1A 8. 短路电流传感器最大承受电流：20KA 4S 9. 工作环境：-40℃～+75℃； 10. 相对温度：≤95%；防水、防酸、防盐雾 11. 使用范围：20kV以下等级的系统中
什么是故障指示器？
• 故障指示器由传感器和显示器两部分组成，传感 器负责探测电缆通过的电流，显示器负责对传感 器传送来的电流信息进行判断及做出故障指示动 作。在线路上安装上故障指示器后，当系统发生 故障时，由于从故障点到馈电点的线路都出现了 故障电流，引致从故障点到馈电点之间线路上所 有的故障指示器动作，指示灯就会闪亮。从馈电 点开始，沿着故障指示灯闪亮的线路一直查找， 最后一个闪亮点就是故障点。推广使用电缆故障 指示器，有助于以较短的时间找到故障点，是提 高配电网运行水平和事故处理效率的一条有效途 径。

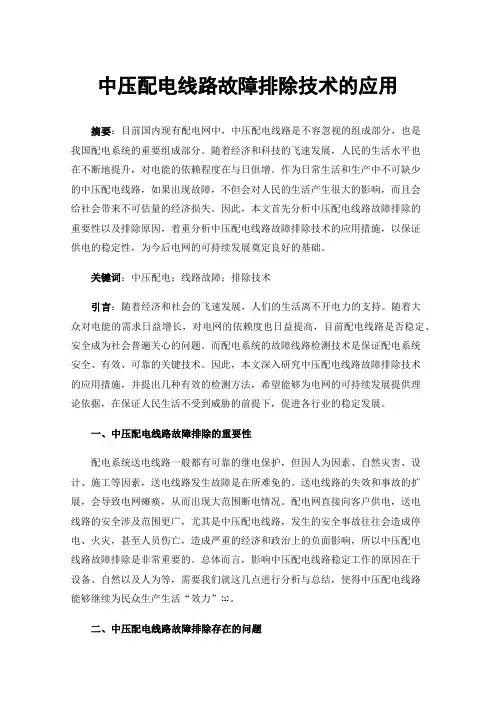

中压配电线路故障排除技术的应用
中压配电线路故障排除技术的应用摘要：目前国内现有配电网中，中压配电线路是不容忽视的组成部分，也是我国配电系统的重要组成部分。
随着经济和科技的飞速发展，人民的生活水平也在不断地提升，对电能的依赖程度在与日俱增。
作为日常生活和生产中不可缺少的中压配电线路，如果出现故障，不但会对人民的生活产生很大的影响，而且会给社会带来不可估量的经济损失。
因此，本文首先分析中压配电线路故障排除的重要性以及排除原因，着重分析中压配电线路故障排除技术的应用措施，以保证供电的稳定性，为今后电网的可持续发展奠定良好的基础。
关键词：中压配电；线路故障；排除技术引言：随着经济和社会的飞速发展，人们的生活离不开电力的支持。
随着大众对电能的需求日益增长，对电网的依赖度也日益提高，目前配电线路是否稳定、安全成为社会普遍关心的问题。
而配电系统的故障线路检测技术是保证配电系统安全、有效、可靠的关键技术。
因此，本文深入研究中压配电线路故障排除技术的应用措施，并提出几种有效的检测方法，希望能够为电网的可持续发展提供理论依据，在保证人民生活不受到威胁的前提下，促进各行业的稳定发展。
一、中压配电线路故障排除的重要性配电系统送电线路一般都有可靠的继电保护，但因人为因素、自然灾害、设计、施工等因素，送电线路发生故障是在所难免的。
送电线路的失效和事故的扩展，会导致电网瘫痪，从而出现大范围断电情况。
配电网直接向客户供电，送电线路的安全涉及范围更广，尤其是中压配电线路，发生的安全事故往往会造成停电、火灾，甚至人员伤亡，造成严重的经济和政治上的负面影响，所以中压配电线路故障排除是非常重要的。
总体而言，影响中压配电线路稳定工作的原因在于设备、自然以及人为等，需要我们就这几点进行分析与总结，使得中压配电线路能够继续为民众生产生活“效力”[1]。
二、中压配电线路故障排除存在的问题（一）设备自身因素配电网配电线路的正常运行，涉及到的设备种类繁多，其质量会对线路造成一定的影响。
线路故障检测方法
线路故障检测方法
线路故障检测方法可以分为以下几种：
1. 直接检测法：通过对电力线路的电流、电压等进行直接测量，来判断是否存在故障。
常见的直接检测方法包括电流互感器法、电压互感器法、电阻测量法等。
2. 统计分析法：通过对电力线路的运行数据进行统计分析，识别出与正常情况有明显不同的异常事件，进而判断是否存在故障。
常见的统计分析方法包括功率因数法、谐波分析法、抗干扰分析法等。
3. 间接检测法：通过检测线路周边环境或其他相关特征来间接判断是否存在线路故障。
常见的间接检测方法包括动地电位法、热红外检测法、震动传感器法等。
4. 智能监测系统：利用传感器、通信技术和智能分析算法等，实时监测电力线路的运行状态，及时发现故障并进行定位和诊断。
常见的智能监测系统包括故障指示器系统、线路监测系统、智能保护装置等。
不同的线路类型、故障情况以及检测要求，适用的方法可能会有所不同，因此在实际应用中需要根据具体情况选择合适的检测方法。
数字故障指示器、故障定位及在线监测(控)系统
架空线路：采用太阳能电池板供电
电缆系统：采用开口CT取电
六、数据采集器的创新点
白天的充电电压
锂电池电压 晚上的充电电压
Hale Waihona Puke 从主站监测到的数据采集器的电池电压和充电电压曲线图
六、数据采集器的创新点
4. 每台数据采集器最大可配置30只数字故障指示器，单方向通讯距离最大可达到1公里。 5. 可连接两台同杆架设的开关，实现了开关位置和储能状态信号采集、开关合分闸控制 等功能。 6.提供本地无线和远程无线“在线”维护手段。 数据采集器的“四遥”定义： 遥信：指示器动作信号、开关位置等信号主动上报和远传，并可被实时召唤和读取。 遥测：线路负荷电流、短路动作电流、接地尖峰电流、接地动作电流、线路对地电压、 电缆头温度、后备电池和充电电压、温度等主动上报和远传，并可被实时召唤和读取。 遥控：遥控指示器翻牌复归、开关合闸分闸等。 遥调：在线调整指示器和采集器的参数。
八、短路、接地二合一数字故障指示器LPK1-A、1-C、1-E简介
适用于110V以下中性点不接地或者经消弧线圈接地系统的架空线路，同时检测 接地、短路故障并给出指示。带自取电、本地无线设置参数和遥控复归。 1、短路故障判据（内嵌无线模块，可在线修改参数） （1） 线路上电：电流≥3A（或10A） or 电压≥3kV（30秒以上） （2） 速断或过流启动：0～700A/0～9.99S（在线可设） ，或者自适应负荷电 流的过流突变判据（请浏览LPK0-A产品）。1-A（110kV）为0～4000A/0～9.99S （在线可设） （3） 线路停电：电流≤3A（或10A） 并且 电压下降70%（10秒钟内） 2、接地故障判据（内嵌无线模块，可在线修改参数） （1） 线路上电：电流≥2A and 电压≥3kV（30秒以上） （2） 接地暂态电流增量：≥30A（在线可设） （3） 接地相电压下降比例：≥30%（在线可设） （4） 接地相电压下降时间: ≥60S （在线可设） （5） 接地相总电流：≥2A 3、三相电缆接地故障判据（1-E） （1） 零序电流速断或过流启动（两段式）：0～100A/0～9.99S（在线可设）
10kV配电线路故障定位系统的分析与应用
10kV配电线路故障定位系统的分析与应用摘要:随着电网安全运行的要求逐渐增高,衡量电网运行的最重要核心指标是供电的可靠性。
我国城乡配网大都是采用单辐射树状方式,尤其是郊区架空线路主要以10kV馈电线路为主,由于线路供电半径较长、分支线路多,线路走廊条件差,在恶劣天气时接地和短路故障时有发生,严重影响了电网供电的安全和可靠性。
因此,本文主要就10kV 配电线路故障定位系统的原理进行了分析,并对线路故障定位实际应用做了阐述。
关键词:10kV配电网线路故障定位系统1 引言近年来,我国城乡的配电网络主要以lOkV配电网络为主,其他发达地区配电线路采用“手拉手”的供电方式,但目前绝大部分配电网络还是采取单辐射树状方式供电,供电可靠性比较差。
由于城乡的配电网络负责供电的区域广、地形复杂、负荷分散,造成10kV线路错综复杂,供电半径过长,线路分支较多,每条馈线上装设负荷开关,将馈线分成不同的供电区段,造成运行方式复杂。
由于采用单电源供电,当复杂的配电网络某一处发生故障,将造成变电站馈线保护动作,开关跳闸,中断供电。
供电部门在收到线路故障的停电信息之后,需要尽快查找故障地点,消除故障,恢复送电。
目前,查找故障点的方法均采用人工巡视方法,依靠操作人员沿线路巡视查找故障点,当故障发生在庄稼生长期、大风、雷雨、大雪等恶劣的天气或者线路处于林区、山沟、河流等地形复杂地区以及故障发生在夜间的时候,将给巡视人员查找故障造成巨大的困难,往往查找到故障点要花费很长的时间,而故障却很容易处理。
这种查找故障的方法不但消耗了大量的人力、物力,更会造成线路停电时间过长,给用户带来一定的损失。
为了向用户提供连续可靠的电能,故障点的及时发现和快速消除故障、尽快恢复供电就显得非常重要。
2 配电线路故障定位系统10kV配电网中性点不接地,属于小电流接地系统。
配电网在实际运行过程中,通常会发生接地和相间短路故障,一般接地故障的发生较多,尤其是在雷雨、大风等恶劣自然天气情况下,发生单相接地故障的几率比较频繁。
故障指示器在智能电网中的应用
戡
器罐智麓毫
张 宏 波 ．袁 钦 成
廑厕
ｒ 华北 电力大学电气工程学院 ，河北 保定 ０ １０ ；２ １ ７０ ３ 北京科锐 配电自动化股份有限公 司，北京１０ ８） ００５
摘 要 ：介 绍 了故 障指 示 器作 为 智能 电 网中故 障分 析 处理 的基 础元 件在 智 能配 电 网 系统 中的分 类和具体 应 用 范 围及 故 障指 示 器在 智 能 电 网建设 中的 应用 方案 ，针 对故 障指 示 器在 未 来智 能 电 网配 网 自动化 故 障定位 系统 中的应 用，提 出了新的 思路和 解决 办法。
Ｋｅ ｗｏｄ ：ｓ ｒ ｇ ｉ；ａ ｌ ｉｄｃ ｔｒ ｆｕｔ ｏ ｉｏ ｉｇｓ ｓｅ ｙ ｒｓ ｍａｔ ｄ ｆｕｔｎ ｉａｏ ；ａ ｌｐ ｓ ｉｎｎ ｙ ｔｍ ｒ ｔ
０ 引言
随着 全球 资源 环 境 压 力 的不 断 增 大 ，社 会 对 环 境保护 、节 能减 排及 可持 续性 发展 的要 求 日益 提高 。 西方 发 达 国 家 和组 织 不 约 而 同 地 提 出 要 建设 灵 活 、 清洁 、安 全 、经济 、友好 的智 能 电网 ，以适 应 社会 发 展 和 电力 市场 需 要 ，并 将 智 能 电 网视 为未 来 电 网 的发展 方 向 ｊ 国 家 电 网公 司在 ２ ０ 。中 ０ ９年 ３月提 了 “ 足 自主创 新 ，加 快建 设 以特 高 压 电 网为 骨 立
ａ ｃ ｒ ｎｇｔ ｈｅａ ｌｃ ｔｏ ｆｆｕｌ ｉ ｄ ｃ ｔ ｒｉ ａ ｌ ｐ ｉ ｏ ｎ ｙ ｔｍ ｆｄ ｓｒｂ ｔｏｎｓ ｓｅ ． ｃ ｏ ｄｉ ｏ ｔ ｐｐ ｉａ ｉｎ ｏ ｔ ｎ ｉ ａｏ ｆ ｕ ｔ ｏｓｔ ｎｉｇ ｓ ｓｅ ｏ ｉｔｉｕ ｉ ｙ ｔｍ ａ ｎ ｉ
10kv配电线路故障分类查找及应对措施
10kv配电线路故障分类查找及应对措施摘要：通过个人在日常运维作业中的实践体会，以实用性为指引，总结了配电网线路故障分类及查找方法等经验，并提出了相应的措施。
目的加强运维人员对配电线路的巡视维护业务技能，提升运维质量，及时排除故障，提高配电线路运行安全性。
关键词：10kv配电线路故障分类、查找及应对措施引言针对部分配电运维人员缺乏线路故障判断及查找的业务技能认识，如未能快速判断配电线路故障类型和及时查找故障线路定位。
通过个人在日常运维作业中的实践体会，以实用性为指引，总结了配电网线路故障分类及查找方法等经验，并提出了相应的措施。
目的加强运维人员对配电线路的巡视维护业务技能，提升运维质量，及时排除故障，提高配电线路运行安全性。
1、10kv配电线路故障中存在主要因素分类1.110kv架空线路故障因素分类1.1.1 由于配电线路是面向用户终端，所以相比配电网更加复杂,而引起故障主要是短路故障：线路金属短路故障：由于外力破坏造成故障,架空线或杆上设备(变压器、断路器)受外抛物和外力影响引起短路；汽车碰撞、台风、洪水造成倒杆、断线，线路缺陷造成故障；弧垂过大，遇台风时引起碰线或短路时产生的电动力引起碰线。
线路引跳线断线弧光短路故障：线路老化强度不足，引起断线,线路过载接头接触不良，引起跳线线夹烧毁断线。
跌落式熔断器、隔离开关弧光短路故障：跌落式熔断件熔断引起熔管爆炸或拉弧引起相间弧光短路。
线路老化或过载引起隔离开关线夹，损坏烧断拉弧造成相间短路。
④小动物短路故障：台墩式配电变压器上，跌落式熔断器至变压器的高压引下线采用压配电柜母线上,母线未作绝缘化处理,高压配电室防鼠不严。
高压电缆分接箱内,母线未作绝缘化处理,电缆分接箱有漏洞。
1.1.2 接地故障：线路瞬时性接地故障：人为外抛物或树木碰触导线引起单相接地。
线路绝缘子脏污,在阴雨天或有雾湿度高的天气,出现对地闪络,一般在天气转好或大雨过后即消失。
线路永久性接地故障：外力破坏,线路隔离开关、跌落式熔断器因绝缘老化击穿引起。
故障指示器详解
EKL产品功能特点
• 1、 短路报警指示：短路传感器时刻检测供电线路中电流，当其值达到或超 过短路电<流启动报警整定值时(此值可根据用户要求出厂前整定)，短路传感 器发出报信号主机通过光纤接收到此信号后，产生报警指示信号(指示灯快闪)。
•
2、 接地报警指示：当接地传感器检测到接地线路中电流达到或超过接
器动作，用以进行信号 的远程传输。
•
5、 自动复位：当指示器产生报警后，在整定的时间内，若无人工进行
复位，指示器可自动进行复位。
•
6、 测试及复位：当指示器产生报警且故障消除后(指示灯慢闪)，此时可
通过按下指示器主机面板上的按钮清除报警状态。在正常状态下(无报警信号)，
可按偏住前面板的按钮并保持1秒，面板上的短路、接地报警指示灯闪烁，故
故障指示器分类
• 面板型故障指示器 • 架空型故障指示器 • 电缆型故障指示器
技术参数
1. 短路电流报警：≥160A 误差±10%；出厂设定为800A， 短路延时20mS 2. 接地电流报警：8A~2000A 误差±10% 出厂设定为10A， 接地延时20mS 3. 工作电源： CR123A 锂电池3.0V（有效期不小于8年） 4. 整机待机电流：≤ 5μA 5. 自动复位时间：6h～48h(出厂整定为12h) 6. 指示器防护等级：主机IP40；传感器IP65 7. 远传继电器：230/VAC－0.5A 30V/DC－1A 8. 短路电流传感器最大承受电流：20KA 4S 9. 工作环境：-40℃～+75℃； 10. 相对温度：≤95%；防水、防酸、防盐雾 11. 使用范围：20kV以下等级的系统中
地电流启动报警不足定值时(此值可根据用户要求出厂前整定)，发了报警信号，
单相接地故障处理
单相接地故障处理单相接地故障是电力系统中常见的故障类型，它指的是系统中某一相线与地之间发生短路，导致电流通过接地导线流回地面。
如果不及时处理，单相接地故障可能会引发电气火灾、设备损坏甚至人员伤亡。
因此，正确有效地处理单相接地故障显得尤为重要。
在发生单相接地故障时，我们应该迅速采取措施切断故障点附近的电源，以保证人员安全。
同时，应及时报警并通知相关人员到达现场，进行进一步的处理。
接下来，我们需要对故障点进行定位和诊断。
定位是指确定故障点在哪个环节，诊断是指找出故障点的具体原因。
在定位和诊断方面，我们可以通过以下几个步骤来进行：第一步，使用故障指示器或故障指示灯来确定故障点的大致位置。
这些设备通常会在故障发生时发出报警信号或亮起红灯，用于指示故障的区域。
第二步，使用绝缘电阻测试仪或接地电阻测试仪来测量故障点与地之间的电阻。
通常情况下，故障点与地的电阻会明显变小，通过测量可以进一步缩小故障点的范围。
第三步，使用红外热像仪或红外线测温仪来检测故障点附近的温度变化。
由于故障点的存在，电流在接地导线中流过时会产生热量，从而导致附近的温度升高。
通过检测温度变化，可以进一步确定故障点的具体位置。
第四步，进行电气参数测试，包括电压、电流、功率因数等参数的测量。
通过对电气参数的分析，可以判断故障点的类型，如短路、接地或过载等，并进一步确定故障点的原因。
在确定了故障点的位置和原因后，我们需要采取相应的措施来处理故障。
根据故障点的不同，处理方法也会有所不同。
对于线路接地故障，我们可以采取以下措施：第一步，切断故障线路的电源，以防止故障扩大。
这可以通过切断开关或跳闸来实现。
第二步，修复故障线路。
具体的修复方法包括更换受损的电缆或绝缘子，修复接头等。
第三步，进行绝缘测试。
在修复故障线路后，我们需要进行绝缘测试来确保修复后的线路达到要求的绝缘水平。
对于设备接地故障，我们可以采取以下措施：第一步，切断故障设备的电源，以防止故障扩大。
基于“二分法”提高配网线路单相接地故障处理效率
基于“二分法”提高配网线路单相接地故障处理效率摘要：长时间以来，配电网线路单相接地的故障定位问题，一直是国内外研究的重点对象之一，随着我国社会主义经济的不断发展以及人们生活水平的不断提高，对于供电方面的需要和要求也随之发生了变化。
据不完全数据的统计，我国现阶段每年由于配电网发生单相接地故障，都会造成我国每年十几万度供电的减少，极大地影响了供电企业的经济效益和对供电指标的完成，更是从一定程度上制约了我国社会主义经济的发展步伐，因此，我们需要大大提高单相接地故障的处理效率。
关键词：单相接地、故障定位、处理效率一、前言现阶段我国社会生活受到电网断电的影响越来越严重，因电网断电造成的经济损失也是难以进行估量。
所以，对线路故障进行快速并且准确的定位是非常必要的，并且对电力系统的安全性、经济型以及其可靠性都会带来积极影响，为此，便需要对配电网线路单相接地故障定位装置进行研究。
经过研究不难发现，要想解决配电网单相接地故障定位问题，就必须解决一下两大难题。
其一，便是高接地电阻，高阻接地的时候其故障信号相对比较微弱，再加上现场其他噪声的干扰，会导致定位措施很难达到效果，这个问题也是目前没有完全得到解决的问题之一。
另一个便是总体长度相对较长且分支多其对地电容也比较大。
二、单相接地故障的危害1、危害变电站设备如果配电网线路发生单相接地的情况，加上长时间的继续运行，则可能会发生电压互感器被烧毁的现象，除此之外，还有可能导致谐振过电压的产生，造成高于正常电压几倍的谐振过电压产生，对变电设备的绝缘造成危害，情况严重的话，还可能会发生击穿变电设备，导致更大事故的发生。
2、危害配电设备单相接地故障的严重性在发生之后很可能会产生比正常电压高出几倍的间歇性弧光接地，并且进一步造成线路绝缘击穿，从而引发更为严重的事故，与此同时，还可能会致使部分配电变压器被烧毁，进而导致其熔断器和避雷器的绝缘击穿，情节严重的话，还可能会引发电气火灾。
电力系统故障处理
电力系统故障处理引言：电力系统是现代社会不可或缺的基础设施之一，它为各行各业提供稳定、可靠的电力供应。
然而，电力系统故障是难以避免的，因此需要制定一系列的规范、规程和标准来确保故障能够得到及时、有效地处理。
本文将从电力系统故障的分类、处理流程、安全措施等多个方面进行论述，力求为读者提供全面深入的内容，帮助各行业在面对电力系统故障时能够正确应对。
一、电力系统故障的分类电力系统故障可分为设备故障、线路故障和人为故障。
设备故障是指发电机、变压器、开关设备等电力系统关键设备的故障；线路故障是指输电线路出现短路、断线、接地等问题；人为故障包括误操作、维护不当等人为因素导致的故障。
二、电力系统故障处理流程1.故障检测与定位在发生故障后，首先需要进行故障检测与定位。
这包括对系统各个部分进行巡检，利用故障指示器、红外热像仪等设备对故障点进行定位，快速发现故障源。
2.故障隔离与恢复一旦故障点确定，需要立即隔离故障部件，以确保不会对整个系统的运行造成更大的影响。
同时，要尽快恢复电力供应，可以考虑采用备用设备、切换电源等方式保障电力的连续供应。
3.故障原因分析与排除故障处理的关键在于找出故障的原因并进行排除。
通过对故障现象的观察和实验室测试，可以确定导致故障的具体原因，然后采取相应的维修、更换措施。
4.故障修复与测试当故障原因排除后，需要对受影响的设备进行修复，并进行全面的测试和检查。
确保设备正常运行，以防止类似故障的再次发生。
三、电力系统故障处理的安全措施1.人员安全在进行电力系统故障处理时，要确保人员的安全。
必须经过专业培训和合格考试后方可进行维修作业，佩戴必要的防护装备，严格按照操作规程进行操作。
2.设备安全故障处理过程中，要注意保护设备的安全。
使用专业工具进行操作，防止触电、短路等意外发生。
对需要维修的设备进行可靠接地，避免因电气问题造成二次伤害。
3.现场安全在现场工作时，要确保周围环境的安全。
如有需要，应设立现场警示标志，布置警戒线，确保其他人员不会误入工作区域。
10kV配网自动化系统及故障处理分析
10kV配网自动化系统及故障处理分析摘要：现阶段，lOkV配网自动化系统具备监视、控制、测量以及故障识别等功能，其有效提高了电网运行效率，提升了电力供应的品质和稳定性。
然而，在实际运行过程中，因为某些技术还须进一步优化，系统依然出现会出现多种故障，从而对电网运行产生不利影响。
对此，通过采用集中控制、远距离故障处理等措施来对相关故障进行监控和处理，确保电网能够稳定提供电力，从而实现新型电力系统建设引领行业转型升级。
关键词：10kV配网；自动化系统；故障处理引言在社会快速发展的影响下，人们对电力系统的稳定性与持久性、精准性与安全性等的要求不断增加。
供电部门以及其他参建单位一直在努力提高供电系统质量，并将各期的故障率都保持在一个较低的水平，对现有的配网问题进行检查，确保供电系统在某种意义上的稳定运转。
10kV配电自动化系统在配电网络中的应用非常普遍，一旦发生问题，就会造成不良后果。
因此必须加强对10kV配电自动化系统的技术改造，确保电力系统的安全可靠。
一、配网自动化系统建设常见问题以及常见运行故障（一）计划和设计问题lOkV配网自动化系统建立、设计、施工与完成，牵扯到多方面、多部门、多行业的工作内容，因为其建设和施工过程非常复杂，涉及面广，所以容易出现部门、行业之间的配合、差异和协调问题，难以达到总体的一致性，这对于规划、设计和建设方面都有一定影响。
若不能统一规划，协调一致，其自身的优点和作用很难得到充分体现，就会丧失其应有的作用。
（二）人为因素产生的故障在10kV配网自动化运行时，相关工作人员会根据实际情况将配电网划分为若干层次，利用自动化开关将故障隔离在尽可能小的范围内，采用这种技术手段可以防止由于局部故障造成的电网大面积停电。
但是在实际使用过程中，工作人员对开关值的设定不当会对自动化开关的可靠动作造成严重的影响，开关值过大或过小将引起开关不起作用或频繁跳闸，造成停电范围扩大的结果。
同时操作过程中误操作或恶性操作会造成自动化开关性能的受损甚至永久性的毁坏。
电力系统配电自动化的常见故障和处理技术
电力系统配电自动化的常见故障和处理技术Summary：电力系统发展中，配电设备自动化已成为主要发展趋势。
配电设备自动化可显著提高电力系统的运行质量，这也有利于电力行业的稳步前行。
但我国的电力需求较大，电力系统中设备的运行情况会直接影响到系统建设，因此全面分析配电自动化和故障处理具有积极的现实意义。
基于此，以下对电力系统配电自动化的常见故障和处理技术进行了探讨，以供参考。
Keys：电力系统；配电自动化；常见故障；处理技术引言电力系统包括发电、输电、配电和用电等系统，其中，从输电网、本地区发电厂或分布式电源接受电力，并就地或逐级向各类用户供应和分配电能的电网系统称为配电网。
随着国民经济的快速发展，区域用电负荷逐年增加，为满足各行业、各种用户的用电需求，配电网的结构越来越复杂、规模越来越大。
近年来，在长期高负荷运行情况下，加之各种自然因素、环境因素的制约，使得一些配电线路的故障率一直居高不下，直接影响电力用户的用电质量。
1配电自动化技术概述配电自动化技术是综合了多个领域专业知识的新技术，在电力行业的相关工作中都得到了广泛的应用，首先通过配网自动化技术可以实现自动化抄表，对电力系统自动化管理等操作，解放了相关的工作人员，减少人工操作时由于不重视或疏忽带来的负面影响，可以极大的提高电力系统的工作效率。
同时配网自动化技术可以对电力系统中发生的故障进行预防和保护，在故障发生时可以及时的将故障进行隔断，防止故障的进一步扩大，并且针对故障展开分析，为之后的维修工作提供可靠的依据。
这样一来很大程度上保障了电力系统的正常运行，配网自动化虽然拥有众多的优势，可以保障电力系统的安全稳定运行，但是在实际的应用过程中还存在各种各样的问题，阻碍着配网自动化发挥出自身的全面优势。
首先我国自动化技术发展较晚，相关部门对配网自动化的认识程度较低，从而导致配网自动化技术的发展缓慢，在电力行业中更多的资金都是用在了相关的电力建设中，对配网自动化技术的研发应用资金较少，严重阻碍到了配网自动化技术应用和发展。
故障指示器工作原理
故障指示器工作原理一、引言故障指示器是一种用于检测和指示电力系统中故障发生的设备。
它通过检测电力系统中的电流、电压和温度等参数，能够及时准确地指示故障的位置和类型，帮助维护人员迅速定位故障点，提高故障处理的效率和可靠性。
本文将详细介绍故障指示器的工作原理及其相关技术。
二、故障指示器的分类根据其工作原理和应用场景的不同，故障指示器可以分为电流故障指示器、电压故障指示器和温度故障指示器等。
1. 电流故障指示器电流故障指示器主要用于检测和指示电力系统中的电流故障。
它通过感应电力系统中的电流变化，利用电磁感应原理产生相应的信号，经过处理后，将故障信息以可见光或声音等形式显示出来。
电流故障指示器通常由电流传感器、信号处理电路和显示装置等组成。
2. 电压故障指示器电压故障指示器主要用于检测和指示电力系统中的电压故障。
它通过感应电力系统中的电压变化，利用电磁感应原理产生相应的信号，经过处理后，将故障信息以可见光或声音等形式显示出来。
电压故障指示器通常由电压传感器、信号处理电路和显示装置等组成。
3. 温度故障指示器温度故障指示器主要用于检测和指示电力系统中的温度异常。
它通过感应电力系统中的温度变化，利用热敏元件或红外线传感器等原理产生相应的信号，经过处理后，将故障信息以可见光或声音等形式显示出来。
温度故障指示器通常由温度传感器、信号处理电路和显示装置等组成。
三、故障指示器的工作原理故障指示器的工作原理主要涉及到电磁感应、热敏效应和信号处理等技术。
1. 电磁感应原理电流故障指示器和电压故障指示器利用电磁感应原理检测电力系统中的电流和电压变化。
当电力系统中发生故障时，电流或电压会发生异常变化，故障指示器通过感应电流或电压变化产生相应的信号。
2. 热敏效应原理温度故障指示器利用热敏元件或红外线传感器等原理检测电力系统中的温度异常。
当电力系统中的设备发生过载或故障时，会导致温度升高，故障指示器通过感应温度变化产生相应的信号。
外施信号型故障指示器原理
外施信号型故障指示器原理
外施信号型故障指示器是一种用于电力系统监测的设备，主要用于指示系统中发生的故障或异常情况。
其原理主要包括电流感应原理和通信传输原理。
电流感应原理：
1.传感器感应电流：外施信号型故障指示器通常通过电流传感器感应电力系统中的电流。
这可以通过感应电流的磁场变化来实现，例如通过夹式传感器或电流互感器。
2.电流信号处理：传感器获取的电流信号被送入内部的电路进行处理。
这可能涉及对信号的放大、滤波、数字化等处理，以确保准确地捕捉电流变化。
3.阈值设定：内部电路可能设置了一个或多个阈值，用于判定电流是否超过正常范围。
当电流超过设定阈值时，认为系统发生了故障或异常。
通信传输原理：
1.故障信息编码：一旦检测到电流超过设定阈值，内部电路会对故障信息进行编码。
编码的方式可以包括数字编码或其他形式。
2.通信模块：外施信号型故障指示器通常配备有通信模块，可以通过通信网络传输故障信息。
通信模块可能采用有线或无线通信方式，例如基于无线通信标准的模块。
3.信号传输：编码后的故障信息通过通信模块传输到监控中心或其他相关设备。
这可以通过无线网络、有线网络或其他通信手段
实现。
4.远程监控：监控中心或相关设备接收到故障信息后，可以进行远程监控和分析。
这有助于及时定位和解决电力系统中的故障问题。
通过电流感应和通信传输原理，外施信号型故障指示器可以在电力系统中及时、准确地指示故障情况，提高电力系统的可靠性和维护效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
系统特点-续
• 子站采取特殊的低功耗设计，使等候功耗仅为 12mW • 完善的主站容错软件，使系统出现某些故障时， 依然能够正确判断故障位置，并防止误报 • GIS支撑环境，使故障可以进行直观的显示 • 可靠的子站和中心站系统，即使在主站不能正 常工作的情况下，也可以保证信息不被丢失 • 强的抗恶劣环境性能，探头和子站可以在30°C~70 °C的环境下正常工作
电 缆 子 站
电缆子站（通信终端）主要功能
• I/O接收：接收面板显示其或者光电转换器发过来 的故障编码信息。 • GSM发送：自备手机模块，自动向中心站发送故 障编码信息 • 状态汇报：按设定时间间隔自动汇报子站工作状 态，确认子站处于正常运行状态 • 电源：采用CT取电装置以线路电流为工作电源 （有交流电时以市电为工作电源），带有储能装 置保证故障停电时的信息可以可靠发送 • 通信接口：RS232接口，支持101协议，可以功能 扩展和自动化升级
故障定位系统中心站
主站
集GIS（地理信息系统）和MIS（管 理信息系统）于一体，它既可用来实时 监测配电网络状态和故障，并自动确定 故障位置，便于电路的维护和事故抢修， 又可用来对配电网设施进行管理，便于 设施信息的录入、查询和统计
主站
• 实时搜集故障指示器动作信息和网络拓扑数据
——故障指示器的动作信息和网络拓扑数据的一致性原则
故障指示器与配电自动化系统的无缝集成
3P3O
探 头
ODU
I/O
GPRS模块
通信终端主模块
故障定位／GIS／SCADA一体化平台
• 故障定位系统后台软件全部功能 • 配电运行SCADA功能 • 基于GIS的配电设备管理功能 注：软件演示
谢谢！
子 站 指示器
中心站功能
• 实现通信管理和数据集中功能。它向下与各个子 站通信，负责收集现场探头的故障信息，向上与 主站通信，传送所收集的数据。具备基本的通信 连接、协议转换、信息收集、缓存和处理功能。 具备与第三方软件接口的功能。
中心站配置
• 采用32位高性能微处理器,主频88MHz • WINCE实时嵌入式多任务操作系统，使系统具 有较强的信息处理能力和事件响应能力 ， • 4个光隔离串口,一个10M以太网口，便于与其 他系统互连 • GSM通信盒 • 具有两级软硬件看门狗，确保系统工作稳定
接地及短路故障指示器和 故障定位系统
广东东安电力工程有限公司
潘禾生 44328102@
概述
1、故障指示器：一种安装在配电线路上指示故障电流通路 的智能装置。 2、批量安装故障指示器是一种最实用的配电自动化方案 3、 特点：准确、稳定、可靠、可带电装卸、自动复位、 免维护。
配电系统故障点检测和故障定位
架空子站
架空系统指示器和子站配置示意图
GSM 网络
中心站
监控主站
ST
FI FI
ST FI FI FI ST FI
架空系统子站安装示意图
电缆系统故障指示器
该产品适用于小电流接地系统或小电阻接地系 统的故障定位。由三部分组成： 1、三个安装在相线上的SFI-2C1O故障检测探头， 检测相间短路故障。
2、故障指示器的最新发展
（1）单相接地故障检测和接地故障指示器
单相接地故障检测方案方案
（2）故障信号远传、故障自动定位系统
（1）单相接地故障检测、选线 和定位技术的研究
现有方法的局限性
• 大多数方法要测零序电流或零序电压或比较各出 线的计算结果，这些方法不适合在线路上（特别 是架空线路）使用，只能在变电站选出线，不能 在线路上定位故障点；
• 故障通路和故障点的查找 • 纠错和补漏 • GIS支撑平台 • 将故障点发给中心站 • 配电网图形编辑 ——创建和修改配电网网络图,包括电力线路、杆塔、
开关、变电站、开闭所和故障指示器
故障信息显示
系统特点
• 采用 GSM进行通信，省去了用户的通信通 道投资费用和通信系统维护费用 • 架空子站（通信终端）采用太阳能电池作 为主电源，电缆系统采用CT （或市电）供 电，省去了 PT 安装，减少了投资，也减少 了故障隐患 • 系统可以实现工厂化生产，减少现场通信 调试工作 • 系统既可以自成体系，可独立运行，也可 与GIS和DMS系统互连，实现数据共享
接地故障点
6
L 7 AC220V 8 N 接地点
故障指示
正常指示
北京科锐
配电自动化
Jun.2001
故障发生后：
（ 1 ）电阻信号源延时投入；（ 2 ）变电站出线的故障 指示器指示出故障出线（ k 号指示器动作）；（ 3 ）选 线装置自动显示和记录故障出线（4）线路上故障通路 上的的故障指示器k1-k3自动翻牌，给出红色指示。
电缆子站参数
• 装置尺寸:高×宽×厚=430mm×265mm×135mm • 装置重量<8Kg • 额定工作电源 FLS-ST/C :AC220VAC220V±20% FLS-ST/C: CTCT原边电流大于10A • 整机静态功耗<0.04W • 整机最大功耗8W • 开入量12路, • 开入量输入脉冲宽度不小于500毫秒 • GSM模块E-GSM/GPRS 900/1800 双频带SIM卡 • 电源3.5V • 后备电池型号SAFT LSH14 3.6V（li-soci2）
故障时在变电站中性点（或接地变的中性 点，无中性点时可接在母线上）的动态阻 性负载信号源自动短时投入, 在变电站和现 场接地点之间产生特殊的小的信号电流 （最大不大于40A），变电站出线和线路分 支点处安装的接地故障指示器，检测这个 电流信号，可自动动作指示，达到指示故 障的目的 系统组成： 信号源装置+故障检测装置
单相接地指示器工作原理
北京科锐
配电自动化
Jun.2001
本方案特点 （1） 不仅可以选线，且可直接定位到故障分支和 故障点 （2） 动态阻性负载信号装置在故障后延时投入， 保证了消弧线圈可以发挥消弧作用，保证从而瞬时 性故障可以自动消除。 （3） 永久性接地故障时在变电站短时投入阻性接 地负载，不但可以产生可供检测的信号电流，而且 有利于消除谐振过电压。
故障指示器在生产测试过程中
规 模 化 生 产
北京科锐
配电自动化
Jun.2001
(2) CR-FLS 型无线通信故障自动定位系统
短路故障翻牌显示模拟
GSM通信网
短路故障无线传输模拟
GSM通信网
接地故障翻牌显示模拟
GSM通信网
接地故障信息处理过程
GSM通信网
系统构成
• 探头 • 接地故障探测信号源 • 子站 • 中心站 • 主站
特点
1、用光纤传输信号，实现一次和二次完全隔 离， 确保设备及人身安全。 2、SFI-3P1O／3P2O故障指示器上设有发光管显 示故障信号，同时具有有触点信号输出端，给 FTU或通信终端提供故障状态信号，实现故障 信息远传。 3、发光信号可定时自动复位兼有手动复位。 4、设自检按钮，可随时检查SFI-3P1O故障指示 器的工作状况。 5、短路故障检测探头无需设置动作值，自动跟踪 负荷电流 ，方便实用，有效避免拒动和误动
2、一个SFI-CT-1（用于小电阻接地系统）或SFICT-2(用于小电流接地系统，与信号源配合)零 序电流互感器，检测接地故障。 3、一个安装在开关柜面板上的FI-3P1O（或3P20） 故障指示器，显示并传输故障信号。
3、FI-3P1O /3P2O
2、EFI-CT-1 ／EFI-CT-2
1、SFI-2C1O
按卡线结构分类
普通导线型 母排型 电缆型 绝缘导线型 面板型： SFI－xA系列 SFI－xB系列 SFI－xC系列 SFI－xD系列 SFI－xP系列
指示方式分类
旋转指示
开关触点指示
LED发光指示
架空线型故障指示器
电 缆 型 故 障 指 示 器
母排型故障指示器
故障指示器应用
• 变电站出线 • 高压用户入口 • 长线路分段 • 电缆分支箱的进出线 • 环网接线开环运行系统 ……
• 第二步：实现故障指示器的远程自动定位。 通过安装基本型通信终端和中心站及主站实现。 通信终端具有GPRS通信软件的升级功能、通信扩 展板（箱）接口功能
系统发展和升级方案（续）
• 第三步：增加电流量监测功能，实现配电系统的 两遥功能 在需要测量电流的线路安装具有电流测量功能的 电流测量探头或新型故障指示器，它将故障指示 功能和测量功能合二为一。电流测量探头具有光 纤数据输出接口，与光纤数据采集器（ODU）采用 短距离光纤通信。ODU与主控模块通信，可装在通 信终端内，借助于已有的GPRS通信模块与控制中 心的故障定位和SCADA一体化平台软件通信。从而 实现了系统的无缝升级。
架空探头
• 探测短路和接地信号 • 利用翻牌给出故障指示 • 利用无线信号传输故障信息 • 无线发射频率419MHz • 66位加密码，有效防止误动 • 工作温度：-45ºC~85ºC
架空系统故障指示器安装示意图
正常状态
动作状态
架空子站
• 接收探头发射的故障信息调制的无线信号并进 行解调 • 对解调后的信号进行解密计算并判断是否正确 • 将故障信息以短消息的方式发送给主站系统 • 定期报告子站运行状态 • 对后备电源的充放电进行管理
工程实例
• 广东中山供电局故障定位系统第一期 规模： 通信子站： 500台，安装在配电房和开关站 电缆型带面板指示器：1000多组（3＊1000 只），带远传触点 就地指示的指示器：2500只 主站和通信管理机：3套
系统发展和升级方案• 来自一步：实现故障指示器的当地显示和面板显示 使用现有故障指示器
（4） 不影响系统安全运行，在发生接地后,阻性负 载只短时接入，不会对运行设备产生任何不良影响。
