帷幕注浆作业指导书(正式稿)

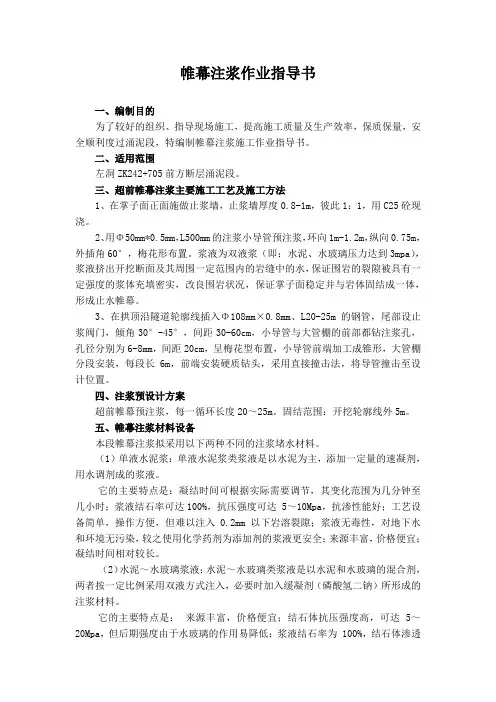

帷幕注浆作业指导书一、编制目的为了较好的组织、指导现场施工，提高施工质量及生产效率，保质保量，安全顺利度过涌泥段，特编制帷幕注浆施工作业指导书。
二、适用范围左洞ZK242+705前方断层涌泥段。
三、超前帷幕注浆主要施工工艺及施工方法1、在掌子面正面施做止浆墙，止浆墙厚度0.8-1m，彼此1：1，用C25砼现浇。
2、用Φ50mm*0.5mm，L500mm的注浆小导管预注浆，环向1m-1.2m，纵向0.75m，外插角60°，梅花形布置。
浆液为双液浆（即：水泥、水玻璃压力达到3mpa），浆液挤出开挖断面及其周围一定范围内的岩缝中的水，保证围岩的裂隙被具有一定强度的浆体充填密实，改良围岩状况，保证掌子面稳定并与岩体固结成一体，形成止水帷幕。
3、在拱顶沿隧道轮廓线插入Φ108mm×0.8mm、L20-25m的钢管，尾部设止浆阀门，倾角30°-45°，间距30-60cm，小导管与大管棚的前部都钻注浆孔，孔径分别为6-8mm，间距20cm，呈梅花型布置，小导管前端加工成锥形，大管棚分段安装，每段长6m，前端安装硬质钻头，采用直接撞击法，将导管撞击至设计位置。
四、注浆预设计方案超前帷幕预注浆，每一循环长度20～25m。
固结范围：开挖轮廓线外5m。
五、帷幕注浆材料设备本段帷幕注浆拟采用以下两种不同的注浆堵水材料。
（1）单液水泥浆：单液水泥浆类浆液是以水泥为主，添加一定量的速凝剂，用水调剂成的浆液。
它的主要特点是：凝结时间可根据实际需要调节，其变化范围为几分钟至几小时；浆液结石率可达100%，抗压强度可达 5～10Mpa，抗渗性能好；工艺设备简单，操作方便，但难以注入 0.2mm 以下岩溶裂隙；浆液无毒性，对地下水和环境无污染，较之使用化学药剂为添加剂的浆液更安全；来源丰富，价格便宜；凝结时间相对较长。
（2）水泥～水玻璃浆液：水泥～水玻璃类浆液是以水泥和水玻璃的混合剂，两者按一定比例采用双液方式注入，必要时加入缓凝剂（磷酸氢二钠）所形成的注浆材料。
帷幕施工作业指导书
帷幕施工作业指导书交底人：接受人：2008年6月25日一、帷幕灌浆止水施工方法：帷幕灌浆止水是对基坑采用水泥-水玻璃及细水泥-丙烯酸盐组合进行帷幕灌浆，达到止水和加固土体的目的。
(1)布孔原则：灌浆施工前进行测量放线，确定灌浆孔位置。
灌浆孔布置在距离开挖边线水平距离1.5m处，孔间距为1.0m。
孔底达不透水层或弱透水层位置，以满足防渗、止水的要求。
(2)钻孔：根据现场的地质条件，选择工程钻机冲击旋转钻进造孔方法。
钻孔位置的偏差不得大于30cm。
因故变更孔位时，不应大于设计偏差。
对钻孔过程中的异常情况（掉钻、孤石等）进行记录分析后从新钻孔。
(3)灌浆材料：灌浆采用的水泥品种为普通硅酸盐水泥，强度等级为42.5。
烧失量不大于5.0%，比表面积不小于300m2/kg。
细水泥比表面积不小于5000 m2/kg。
灌浆用水应符合JGJ63-89第3.0.4条的规定。
制浆用水的温度不得高于40℃。
灌浆用水玻璃浓度为35波美度；模数为2.4～3.0。
灌浆用丙烯酸盐（ Gelacryl SR）为比利时原装进口，丙烯酸盐树脂没有毒性，不含游离丙烯酰胺。
(4)制浆：制浆材料必须称重，称重误差应小于5%。
浆液必须搅拌均匀并测定浆液浓度。
纯水泥浆液的搅拌时间，使用普通搅拌机时，应不少于3min；使用高速搅拌机时，宜不少于30s。
自制备至用完的时间宜小于4h。
拌制细水泥浆液应加入减水剂和采用高速搅拌机。
高速搅拌机搅拌转速应大于1200r/min。
细水泥浆液自制备至用完时间宜小于2h。
设定凝结时间取决于每一种溶液中的引发剂（AP）和催化剂(TE)的浓度，通过取样试验确定凝结时间，精确控制凝结时间可以准确的控制灌浆半径，掌握灌浆质量。
调整浆液黏度可以通过流体的浓度来调节，不同的混合比可能影响浆液在土体结构中的不同分布。
(5)灌浆设备和机具：XY-2PC工程钻机2台，配机架、冲击旋转钻具Dg50钻杆及出浆花管。
DJ-400高速涡轮制浆机2台，转速和拌和能力（400升/分钟）完全满足浆液类型和灌浆泵的排浆量，并能保证均匀、连续地拌制浆液。
帷幕注浆施工作业指导书
目录1. 适用范围 (2)2．作业准备 (2)2.1内业准备 (2)2.2外业准备 (3)3. 技术要求 (3)3.1注浆方案 (3)3.2隧道注浆施工方案 (4)3.3钻注施工参数 (4)3.4注浆参数 (4)4. 施工程序及工艺流程 (5)4.1施工程序 (5)4.2施工工艺 (6)5. 施工要求 (7)5.1止浆墙施作 (7)5.2钻孔 (7)5.3注浆管加工与安装 (8)5.4注浆作业 (8)5.5应急措施 (9)5.6超前地质预报 (9)6. 劳动组织 (10)7. 材料要求 (10)7.1原材料 (10)7.2配比参数 (10)7.3浆液配制 (11)8．设备机具配置 (12)9．质量控制及检验 (13)10. 安全及环保要求 (14)10.1安全要求 (14)10.2环保要求 (15)隧道帷幕注浆作业指导书1. 适用范围适用于新建铁路隧道钻孔、注浆施工。
2．作业准备2.1内业准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2外业准备施工作业层中所涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3. 技术要求根据工程地质及水文地质状况，采取四种注浆方案。
3.1注浆方案3.1.1针对以下三种状况，采取注浆方案一进行施工。
①可溶岩与非可溶岩接触带，断层破碎带及采空区；②施工中可能发生突水突泥等地段；③探水孔流水量≥100m3/h。
3.1.2针对以下三种状况，采取注浆方案二进行施工。
①岩层接触带，物探电阻异常带；②施工中可能发生严重突水突泥等地段；③探水孔流水量≥50m3/h。
3.1.3针对以下两种状况，采取注浆方案三进行施工。
①一般富水地段；②岩体完整，探水孔流水量2m3/h≤Q＜10m3/h，开挖后大面积淌水。
帷幕注浆作业指导书

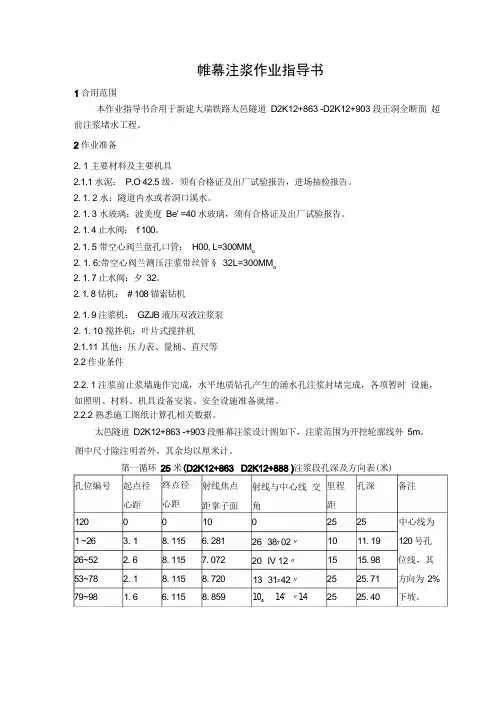

帷幕注浆作业指导书合用范围本作业指导书合用于新建大瑞铁路太邑隧道D2K12+863 -D2K12+903 段正洞全断面超前注浆堵水工程。
作业准备2. 1 主要材料及主要机具2.1.1 水泥：P.O 42.5 级，须有合格证及出厂试验报告，进场抽检报告。
2. 1. 2 水：隧道内水或者洞口溪水。
2. 1. 3 水玻璃：波美度Be' =40 水玻璃，须有合格证及出厂试验报告。
2. 1. 4 止水阀：f 100。
2. 1. 5 带空心阀兰盘孔口管：H00, L=300MMo2. 1. 6:带空心阀兰测压注浆带丝管§ 32L=300MMo2. 1. 7 止水阀：夕32。
2. 1. 8 钻机：# 108 锚索钻机2. 1. 9 注浆机：GZJB 液压双液注浆泵2. 1. 10 搅拌机：叶片式搅拌机2.1.11 其他：压力表、量桶、直尺等2.2 作业条件2.2. 1 注浆前止浆墙施作完成，水平地质钻孔产生的涌水孔注浆封堵完成，各项暂时设施，如照明、材料、机具设备安装、安全设施准备就绪。
2.2.2 熟悉施工图纸计算孔相关数据。
太邑隧道D2K12+863 -+903 段帷幕注浆设计图如下，注浆范围为开挖轮廓线外5m。
图中尺寸除注明者外，其余均以厘米计。
第一循环米注浆段孔深及方向表(米)孔位编号起点径心距终点径心距射线焦点距掌子面射线与中心线角交里程距孔深备注120 0 0 10 0 25 25 中心线为1 ~26 3. 1 8. 115 6. 281 26° 387 02〃10 11. 19 120 号孔26~52 2. 6 8. 115 7. 072 20° IV 12〃15 15. 98 位线，其53~78 2. 1 8. 115 8. 720 13° 31z 42〃25 25. 71 方向为2% 79~98 1. 6 6. 115 8. 859 10。
14’〃1425 25. 40 下坡。
径向注浆、帷幕注浆作业指导书
新建***至***铁路***标隧道工程径向注浆止水作业指导书1 适用范围适用于新建铁路***线***标范围内隧道及其辅助坑道的径向注浆施工。
2 作业准备2.1内业技术准备在编制作业指导书之前，组织编制人员对施工图纸、验收标准及施工技术指南进行了专门的学习，以下是本作业指导书编制的依据。
⑴客运专线铁路隧道工程施工质量验收暂行标准（铁建设〔2005〕160号）；⑵客运专线铁路隧道工程施工技术指南（TZ214-2005）；⑶《新建***铁路施工图设计文件》作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训考核合格后持证上岗。
2.2外业技术准备明确隧道径向注浆作业的工艺流程、操作要点和相应的工艺标准，指导、规范隧道径向注浆施工。
3 技术要求⑴开挖前，首先采用TSP203系统进行超前地质预报、红外线探水仪探测前方围岩含水情况，再打超前探水孔，根据钻孔信息，结合其他探测手段获取的信息进行全面综合分析，据此确定施工方案。
⑵进行径向注浆方安案设计；⑶进行注浆浆液配合比试验，确定各种材料的施工用配比。
⑷测量放线，画出开挖断面轮廓线4 施工工序与工艺流程5．施工要求隧道通过地层裂隙水较大，但围岩能保持稳定，隧道掘进尚能保证施工安全的段落时，可采用开挖通过后再进行径向注浆堵水。
开挖后周边径向注浆加固范围为隧道开挖轮廓线外5m，Φ50注浆孔间排距1.5χ1.5m，梅花型布置。
各注浆参数根据现场注浆试验加以调整。
⑴钻孔在自制专用台架上，按设计的位置、间距和角度采用风钻钻孔。
⑵注浆根据地下水的具体情况采取分段注浆形式，每段注浆采用围截注浆法施工，即先注地下水较小的孔，逐渐向有水孔靠近。
注浆采用多台注浆机同时进行，根据吸浆量的大小可采取逐孔注浆或多孔同时注浆的方式进行。
帷幕灌浆施工作业指导书
7
辽宁省清河水库除险加固工程土建及金属结构制造与安装工程
大坝上游干砌石护坡工程施工作业指导书
6.帷幕灌浆检查孔岩心采取率大于 85%，并进行地质描述，岩心应装箱、编号、保存。 7.帷幕灌浆合格标准为：q≤5Lu。 8.帷幕灌浆工程质量评定标准为：经检查孔压水试验检查，坝体混凝土与基岩接触段及其下一段 的透水率的合格率为 100%；其余各段的合格率为 90%以上；且不合格试段的透水率不超过设计规 定的 150%，且不集中，则灌浆质量可评为合格。否则应由建设单位会同设计、监理、施工单位商 定处理方案。 9.对帷幕灌浆孔的封孔质量应进行抽样检查。检查方法：对已完成封孔的钻孔在原孔中进行取芯检 查，孔深应符合要求，水泥浆液结石应当连续、密实。 3.1.3 质量控制措施 1.灌浆工程是隐蔽工程，在施工过程中必须每班都安排有技术员值班，对每一道工序进行严格控 制，上道工序未完成，不得进行下道工序的施工，使每一道工序都处在受控状态。 2.灌浆施工的工作人员必须由有经验经过专门技术培训并考试合格的人上岗操作。如考试不合格 者，不得在重要岗位工作，开工前做好技术交底与技术培训。 3.钻孔时，进行测量放样，开孔位置在任何方向偏差不大于 10cm。孔径选择满足设计要求的钻 头、钻具施工，孔深满足设计要求，每个孔都必须由技术员检查孔位、孔径、孔深，确实达到设计 要求方可灌浆。 4.对于灌浆泵压力表摆动范围要求不大于灌浆压力的 10%，灌浆设备、管路、压力表都必须有足够 的排浆量及各种灌浆的要求。 5.配制足够的备用设备和材料。各种灌浆材料确认合格，经工程监理 批准后使用，不合格材料严禁用于灌浆施工。 6.在预埋灌浆孔口管时，由灌浆队技术员按设计图纸，进行准确的埋设并固定好。灌浆过程中，如 因特殊情况中断灌浆，应及时采取补救措施。 7.灌浆压力、水灰比、灌浆时间、灌浆段长严格遵守设计和规范要求。 8.浆液配比必须严格称量，各灌浆点测定来浆密度，按实际需要进行准确配制。控制好浆液成品的
帷幕灌浆施工作业指导书
厦门市轨道交通2号线一期工程土建施工2标段帷幕灌浆施工作业指导书厦门轨道交通集团有限公司中国铁建厦门市轨道2号线一期土建2标项目部二〇一五年八月目录1.适用范围 (1)2.作业准备 (1)2.1 施工通道准备 (1)2.2 供电系统 (1)2.3 供水系统 (1)2.4 供浆系统及灌浆系统 (1)2.5 照明系统 (1)2.6 排水、排污系统 (1)2.7 施工设备 (1)2.8 施工材料 (2)3.施工方法 (2)3.1 施工条件 (2)3.2 浆液供应 (2)3.3 施工工艺 (2)3.4 施工程序 (2)3.5 抬动变形监测 (3)3.6 钻孔 (3)3.7 灌浆 (5)3.8 封孔 (6)3.9 孔斜控制措施 (6)4.质量标准及要求 (6)5.注意事项 (7)5.1 特殊情况的处理 (7)5.2 施工质量的过程控制 (7)1.适用范围本作业指导书适用于地铁车站主体围护结构、主体结构和附属结构施工中帷幕灌浆施工及质量验收。
2.作业准备2.1 施工通道准备根据各期交通疏解的疏通方法，施工车辆和设备可通过道路的疏通车道进入施工现场。
在施工围挡内，根据施工现场的平面布置设计，围挡内有施工便道用于车辆和设备的通行。
2.2 供电系统本工程在施工现场设有两台630KV的变压器，施工电源从变压器处搭接，在各制浆站附近设置配电柜，通过配电柜将电源送至各施工工作面。
2.3 供水系统本工程用水主要来自接入的城市自来水，通过布置在施工现场的输水管道，输送到各施工工作面。
2.4 供浆系统及灌浆系统根据帷幕灌浆工程分布情况，工程拟在围挡内建造一个拌浆站，用送浆泵管送至中转站及各施工工作面。
2.5 照明系统本工程的工程量大，工期短，为了按时完成工程，可能会在夜间进行施工，因此需要在适宜的距离配置照明设备，保证帷幕灌浆施工能够顺利的进行。
2.6 排水、排污系统灌浆施工产生的废水、废浆液、岩芯要及时清理，保持工作面整洁。
超前帷幕注浆施工作业指导书
沪昆客专贵州段CKGZTJ-9标段隧道工程编号：超前帷幕注浆施工作业指导书单位：编制：审核：批准：2010年11月30日发布 2010年12月1日实施超前帷幕注浆施工作业指导书1．适用范围适用于沪昆客专贵州段CKGZTJ-9标段隧道断层及其破碎带存在高压富水区，具有较大规模，较大可能的涌水、突水或岩体结构性能软弱，开挖后极可能导致掌子面失稳诱发突水、突泥段的帷幕注浆施工作业。
2．作业准备2.1内业技术准备⑴断层、围岩破碎带段落隧道应编制切实可行的实施性施工组织设计，并制定包括技术、组织、安全、抢险、救护等技术组织措施。
⑵施工前必须根据设计提供的工程地质及水文地质资料，结合现场实际情况进行分析研究，制定专项施工技术方案。
⑶断层、围岩破碎带段落隧道施工应把超前地质预报作为一道工序纳入整个施工中，设置突发性事件指挥中心，编制应急救援预案。
⑷加强安全技术培训，断层、围岩破碎带段落隧道施工前必须对职工进行安全生产教育和培训、保证从业人员具备必要的安全生产知识，掌握隧道施工突发性事件逃生知识。
2.2外业技术准备⑴根据具体情况制定与实施地质预测、预报方案，按地质预测、预报的结果确定注浆方案，进行超前帷幕注浆。
⑵检修、调试钻孔、注浆机具。
⑶每道施工工序作业前，应由当班安全员用班前安全讲话的形式，将作业风险和安全措施告知所有作业人员，并按安全措施执行。
3．技术要求3.1 隧道通过断层、围岩破碎带段落时，应根据设计图结合施工现场情况，采用综合超前地质预报，探明掌子面前方的地质情况，判明是否存在高压富水区，具有较大规模，较大可能的涌水、突水或岩体结构性能软弱，开挖后极可能导致掌子面失稳诱发突水、突泥的段落。
3.2 在岩溶地区可能存在较大空洞，注浆量有时会比预计的多处数倍，因而施工现场必须备足够的注浆材料方可开始注浆，以免造成停工，堵塞岩石孔隙，影响注浆效果。
为保证注浆质量，处理注浆过程中的突发事件，注浆作业人员应进行专业培训，未参加培训人员不得上岗作业。
帷幕灌浆施工作业指导
第 1 部分：水工工程帷幕灌浆施工作业指导编码：SGGC1适用范围本作业指导书适用于抽水蓄能电站帷幕灌浆施工。
2编写依据表2-1 编写依据3作业流程作业（工序）流程图见图 3-1作业（工序）流程图开始施工准备孔位测量放样设备就位造孔至第一段设计孔深测斜钻孔冲洗简易压水试验钻下一段灌浆分段压力灌浆封移孔验收结束图 3-1 作业（工序）流程图4安全风险辨识及预控4.1作业前，项目部根据该项目施工作业任务、施工条件，参照表 4-1《作业任务安全基准风险指南》（以下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
4.2按《指南》中与该作业相关联的《安全施工作业票》(见附件1)，结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
4.3施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10 天，超过10 天须重新办理作业票，在工作完成后上交项目部保存备查。
表 4-1 作业任务安全基准风险指南5作业准备5.1人员配备5.2主要工器具及仪器仪表配置表5-2 主要工器具及仪器仪表配置表6作业步骤和方法6.1施工准备6.1.1制浆站修建：根据施工部位的不同分别修建制浆站，为灌浆施工提供合格浆液。
6.1.2 浆液试验：对不同水灰比、不同掺合料和不同外加剂的浆液进行拌制时间、比重测定、流动性、稳定性、凝结时间及浆液结石的容重、强度、弹性模量和渗透性等项目进行试验。
6.1.3 测量放样：根据设计提供的坐标及标高，按照施工图纸准确放样，保持测量通视。
6.2 钻孔灌浆6.2.1 施工程序6.2.1.1 有防渗墙（或盖重混凝土）的防渗范围内，先防渗墙后帷幕灌浆。
6.2.1.2 灌浆次序的原则：环间分序、孔内分段（一般每段不超过5m6.2.2 钻孔工艺：6.2.2.1 钻孔编号、孔深、钻孔顺序、孔斜和钻孔分段严格按施工图纸要求和技术条款进行。
大坝帷幕帷幕灌浆生产性试验作业指导书
大坝围堰灌浆试验作业指导书1、编制说明乌东德水电站大坝上、下游围堰均采用复合土工膜+塑性混凝土防渗墙+墙下帷幕灌浆的防渗方案。
上游围堰防渗帷幕主要由左岸防渗墙顶延伸帷幕、左右岸堰顶延伸帷幕、左右岸岸坡段帷幕及围堰防渗墙下帷幕组成，帷幕灌浆最大孔深116.5m（墙下帷幕）。
下游围堰防渗帷幕主要由左右岸堰顶延伸帷幕、左右岸岸坡段帷幕及围堰防渗墙下帷幕组成，帷幕灌浆最大孔深106.0m（墙下帷幕）。
在帷幕灌浆全面施工前需进行帷幕灌浆生产性试验，指导后期大范围的帷幕灌浆施工。
现场生产性试验场地分别按在墙下帷幕和岸坡段帷幕各选一区域，墙下帷幕区域选区在对应上游防渗墙SF38~SF42槽段选取13个灌浆孔（桩号S0+181.35～S0+199.35），岸坡坝段拟选在上游围堰右岸岸坡部位选取9个灌浆孔（桩号S0+255.96～S0+269.6）。
具体见《上游围堰帷幕灌浆试验区孔位布置图》。
2、帷幕灌浆施工原则、程序及方法2.1施工原则帷幕灌浆孔按分序加密原则进行。
岸坡部位帷幕灌浆一般分Ⅲ序施工，墙下帷幕灌浆按Ⅱ序施工，各序孔孔口管段按分Ⅱ序原则先行灌浆和镶管。
帷幕灌浆一般采用“孔口封闭灌浆法”灌注。
第一段采用常规阻塞器阻塞在灌段与混凝土接触面处进行灌浆，其他孔段采用“孔口封闭灌浆法”的灌浆方法作业。
第1段埋设孔口管可按分序先后一次埋设完，第2段及以下各段按序施工。
同一单元工程内帷幕灌浆相邻两个次序孔之间，在岩石中钻孔灌浆的间隔高差不得小于15m。
采用孔口封闭灌浆法时，帷幕灌浆孔第 1 段（接触段）采用孔内循环灌浆法进行灌注，阻塞器阻塞在防渗墙或衬砌底板混凝土与基岩接触面以上混凝土内；第 2 段及以下各段采用孔口封闭灌浆法灌注。
2.2施工程序测量放样→物探孔钻孔取芯、测试、保护→抬动孔钻孔、埋设、安装、合格→先导孔孔钻、取芯、压、灌、封→I序孔钻、压、灌、封→II序孔钻、压、灌、封→14天后，检查孔钻、压、封→抬动孔封孔→工完场清→帷幕验收、部位移交。
