工业相机安装使用说明书
海康威视网口工业面阵相机用户手册v1
网口工业面阵相机用户手册UD00233B版权所有©杭州海康威视数字技术股份有限公司2016。
保留一切权利。
本手册的任何部分，包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其子公司（以下简称“本公司”或“海康威视”）。
未经书面许可，任何单位和个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。
除非另有约定，本公司不对本手册提供任何明示或默示的声明或保证。
关于本手册本手册描述的产品仅供中国大陆地区销售和使用。
本手册作为指导使用。
手册中所提供照片、图形、图表和插图等，仅用于解释和说明目的，与具体产品可能存在差异，请以实物为准。
因产品版本升级或其他需要，本公司可能对本手册进行更新，如您需要最新版手册，请您登录公司官网查阅（）。
海康威视建议您在专业人员的指导下使用本手册。
商标声明为海康威视的注册商标。
本手册涉及的其他商标由其所有人各自拥有。
责任声明●在法律允许的最大范围内，本手册所描述的产品（含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵、错误或故障，本公司不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证；亦不对使用本手册或使用本公司产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、数据或文档丢失产生的损失。
●若您将产品接入互联网需自担风险，包括但不限于产品可能遭受网络攻击、黑客攻击、病毒感染等，本公司不对因此造成的产品工作异常、信息泄露等问题承担责任，但本公司将及时为您提供产品相关技术支持。
●使用本产品时，请您严格遵循适用的法律。
若本产品被用于侵犯第三方权利或其他不当用途，本公司概不承担任何责任。
●如本手册内容与适用的法律相冲突，则以法律规定为准。
前言本节内容的目的是确保用户通过本手册能够正确使用产品或服务，以避免操作中的危险或财产损失。
在使用此产品之前，请认真阅读产品手册并妥善保存以备日后参考。
basler工业相机的使用方法

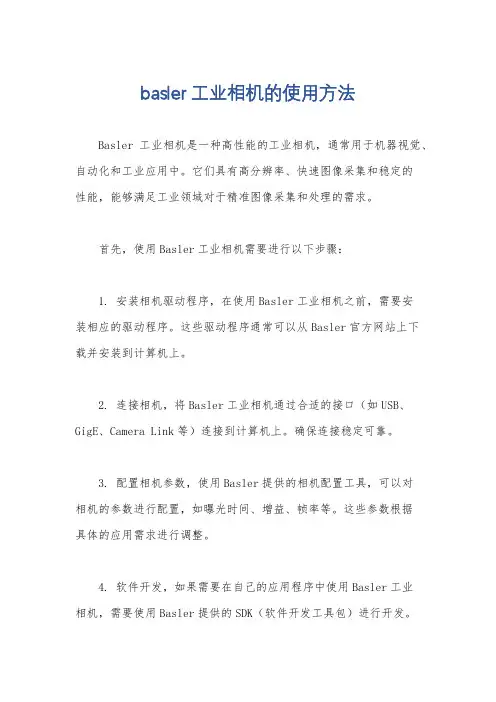

basler工业相机的使用方法
Basler工业相机是一种高性能的工业相机，通常用于机器视觉、自动化和工业应用中。
它们具有高分辨率、快速图像采集和稳定的
性能，能够满足工业领域对于精准图像采集和处理的需求。
首先，使用Basler工业相机需要进行以下步骤：
1. 安装相机驱动程序，在使用Basler工业相机之前，需要安
装相应的驱动程序。
这些驱动程序通常可以从Basler官方网站上下
载并安装到计算机上。
2. 连接相机，将Basler工业相机通过合适的接口（如USB、GigE、Camera Link等）连接到计算机上。
确保连接稳定可靠。
3. 配置相机参数，使用Basler提供的相机配置工具，可以对
相机的参数进行配置，如曝光时间、增益、帧率等。
这些参数根据
具体的应用需求进行调整。
4. 软件开发，如果需要在自己的应用程序中使用Basler工业
相机，需要使用Basler提供的SDK（软件开发工具包）进行开发。
SDK通常提供了丰富的接口和示例代码，方便开发者进行图像采集和处理。
5. 图像采集和处理，通过编写相应的程序，可以实现对Basler工业相机的图像采集和处理。
可以使用SDK提供的函数来控制相机的工作模式，采集图像并进行后续的图像处理工作。
总的来说，使用Basler工业相机需要对相机进行驱动安装、连接、参数配置和软件开发等步骤。
同时，根据具体的应用需求，可能还需要对相机进行定制化的配置和开发工作。
希望以上信息能够帮助你更好地了解Basler工业相机的使用方法。
国产工业3D相机使用连接步骤

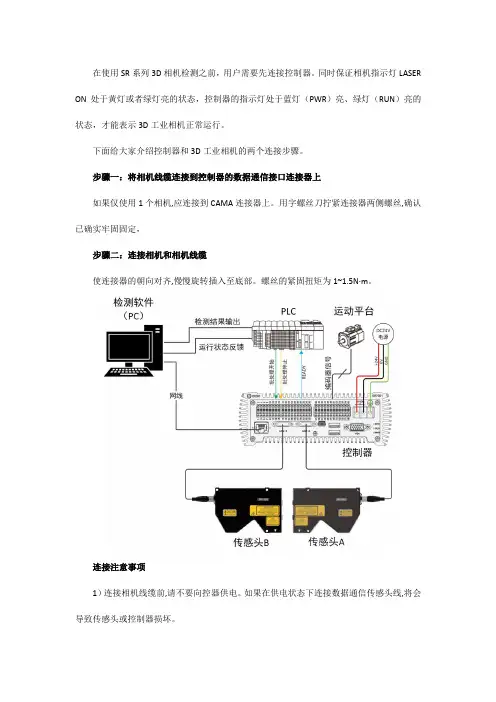

在使用SR系列3D相机检测之前，用户需要先连接控制器。
同时保证相机指示灯LASER ON处于黄灯或者绿灯亮的状态，控制器的指示灯处于蓝灯（PWR）亮、绿灯（RUN）亮的状态，才能表示3D工业相机正常运行。
下面给大家介绍控制器和3D工业相机的两个连接步骤。
步骤一：将相机线缆连接到控制器的数据通信接口连接器上如果仅使用1个相机,应连接到CAMA连接器上。
用字螺丝刀拧紧连接器两侧螺丝,确认已确实牢固固定，步骤二：连接相机和相机线缆使连接器的朝向对齐,慢慢旋转插入至底部。
螺丝的紧固扭矩为1~1.5N·m。
连接注意事项1）连接相机线缆前,请不要向控器供电。
如果在供电状态下连接数据通信传感头线,将会导致传感头或控制器损坏。
2）请确保传感头线缆的最小弯曲半径在30mm以上3）使用拖链时,如果没有特别指定,请选择R100以上的产品。
4）请确认连接器的朝向,正确连接。
如果连接不正确,会使针脚弯折,导致故障。
5）在确保连接器不倾斜的状态下插入,并充分拧紧。
如果没有拧紧,连接器会因振动等松动,可能导致接触不良。
6）拧紧标准为用手拧紧后,再用扳手等工具进一步拧紧约45°~60°。
以上就是小编为大家介绍的SR系列3D相机连接步骤和注意事项，希望能对大家有一些帮助！最后再给大家简单介绍一下研发这一系列产品的企业：深圳市深视智能科技有限公司（简称深视智能，SSZN）于2014年在深圳正式成立，目前已是国家高新技术企业。
深视专注于机器视觉领域的三维视觉系统产品研发，推出了国内头一家超高速激光三维轮廓测量仪，采集速度超过国外同行。
并且深视还和富士康、比亚迪、光宝、华为、大恒、通达、大族激光等客户建立了合作伙伴关系，在为广大客户降低人工制造成本、提升产品质量、提升客户经营效益等方面作出了积极的贡献。
JHEM 千兆网工业相机用户手册说明书

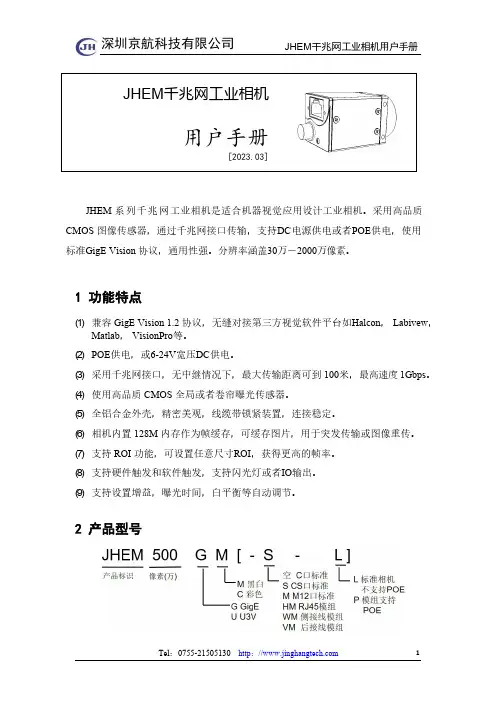

JHEM千兆网工业相机用户手册[2023.03]JHEM系列千兆网工业相机是适合机器视觉应用设计工业相机。
采用高品质CMOS图像传感器，通过千兆网接口传输，支持DC电源供电或者POE供电，使用标准GigE Vision协议，通用性强。
分辨率涵盖30万－2000万像素。
1功能特点(1)兼容GigE Vision1.2协议，无缝对接第三方视觉软件平台如Halcon，Labivew，Matlab，VisionPro等。
(2)POE供电，或6-24V宽压DC供电。
(3)采用千兆网接口，无中继情况下，最大传输距离可到100米，最高速度1Gbps。
(4)使用高品质CMOS全局或者卷帘曝光传感器。
(5)全铝合金外壳，精密美观，线缆带锁紧装置，连接稳定。
(6)相机内置128M内存作为帧缓存，可缓存图片，用于突发传输或图像重传。
(7)支持ROI功能，可设置任意尺寸ROI，获得更高的帧率。
(8)支持硬件触发和软件触发，支持闪光灯或者IO输出。
(9)支持设置增益，曝光时间，白平衡等自动调节。
2产品型号彩色3规格参数3.1JHEM500GM/GC3.2JHEM44GM/GC3.3JHEM204GM/GC3.4JHEM304GM/GC3.5JHEM504GM/GC3.6JHEM804GM/GC3.7JHEM1204GM/GC3.8JHEM201GM/GC3.9JHEM600GM/GC3.10JHEM1200GM/GC3.11JHEM2000GM/GC3.12JHEM131GM/GC3.13JHEM306GM/GC3.14JHEM506GM/GC3.15JHEM806GM/GC4光谱响应图1JHEM500GC图2JHEM500GM图3JHEM44GC图4JHEM44GM图5JHEM304GC/JHEM504GC/JHEM804GC/JHEM1204GC图6JHEM304GM/JHEM504GM/JHEM804GM/JHEM1204GM图7JHEM204GC图8JHEM204GM图9JHEM201GC图10JHEM201GM图11JHEM600GC图12JHEM600GM图13JHEM1200GC图14JHEM1200GM图15JHEM2000GC图16JHEM2000GM图17JHEM131GC图18JHEM131GM图19JHEM306GC/JHEM506GC/JHEM806GC图20JHEM306GM/JHEM506GM/JHEM806GM5产品外观5.1标准C口图21C口产品外观图22C口产品尺寸图(单位：mm)5.2CS口图23CS口(带接圈)产品外观图24CS口产品尺寸图(单位：mm)5.3M12口图25M12口产品外观图26M12产品尺寸图(单位：mm)5.4HM模组图27HM模组产品外观图28HM模组产品尺寸图(单位：mm)5.5WM模组图29WM模组产品外观图30WM模组产品尺寸图(单位：mm)5.6VM模组图31VM模组产品外观图32VM模组产品尺寸图(单位：mm)6电气接口相机的电气接口包括一个网线接口，一个外部接口，和一个LED指示灯。
华用科技工业相机 HG HE HV系列GIGE工业相机 使用说明说明书
华用科技工业相机使用说明1、相机说明：1.1、HG/HE/HV系列GIGE工业相机HG/HE/HV系列工业相机是华用科技2011年推出的工业相机，产品系列丰富，稳定性和可靠性高，传输距离远，实时性高，性价比极具优势。
经过几年的市场验证，赢得用户信赖。
1.2、工作环境要求·供电要求DC12V（±3V）·功率额定：<3W（@12V）·工作温度0℃-50℃·储存温度-10℃-70℃·符合标准CE，FCC class B,RoHS(2011/65/EU)1.3、性能特点·高速输出，可达120MB/s·采用高性能CCD或CMOS感光芯片，高灵敏度·宽动态范围，低噪声·高可靠性，高稳定性，适合各种复杂环境·可控电子快门，全局或行曝光，闪光灯控制输出·外触发输入，软件触发·支持中英文Win2000、WinXP、Win7等操作系统·提供开发工具SDK，方便用户做二次开发·使用简单易懂，一键式驱动、SDK安装包和使用·兼容LABVIEW,HALCON,MIL.OPENCV等常用机器视觉开发软件·全铝合金外壳，坚固耐用，体积小·可根据客户要求定制2、相机尺寸图2.1、36x36尺寸图：图1 2.2、32x33尺寸图：图22.3、29x29尺寸图：图33、电气接口3.1航空连接器特征说明连接器类型7芯航空连接器连接器尺寸Φ10电源12V±0.5最大电流Max.0.5A管脚定义见图4图43.2管脚定义管脚号名称说明1Ext_VCC电源2Ext_Strobe+控制光源输出的电压范围3Ext_Strobe-光源控制输出（Strobe地，GND_Strobe）4Trigger+外触发输入5Trigger-外触发输入（Trigger地，GND_Trigger）6GND电气接地注意：Pin1~Pin6分别对应接线端红，白，橙，绿，蓝，黑色线。
千兆网工业相机使用手册说明书
千兆网工业相机快速指南一硬件连接C接口相机C口镜头CS接口相机CS环C口镜头图1.1镜头安装相机支持POE供电和DC电源供电,POE供电时连接POE交换机或POE网卡，DC供电电压为6-24V。
网线和电脑网口需要均为千兆才能达到千兆的速度，否则可能识别为百兆，速度大大降低。
镜头上一般有对焦环(调清晰度，标记为NEARFAR，)和光圈环(调亮度，有1.4,2.0,2.8..等刻度线，数字越小越亮)可以调节。
接口定义如下。
IO使用请参考产品说明。
1.2电源IO接口描述电源正极触发/通用输入GND_Line0输入地闪光/通用输出GND_Line1输出地白GND_PWR电源负极相机支持DHCP，LLA 和固定IP，默认开启DHCP 和LLA。
自动获得IP 地址的网卡可自动连接相机，固定IP 则需另设置。
设置网卡参数可优化传输性能。
开启巨帧Jumbo Packet ，增加接收缓存Receive Buffers 和发送缓存Transimit Buffers 到最大值。
图2.1设置网卡属性相机支持GigE Vision 1.2协议，无缝对接第三方视觉软件平台如Halcon ©,Labivew©,Matlab ©，VisionPro©或者相机软件MV Viewer ©,MVS ©等,。
标记为©的软件为所属公司版权所有，本节引用的软件界面仅为说明本硬件的兼容性。
图3.1Labview NI Max ©图3.2Halcon ©图3.3MVS ©。
工业相机使用说明书
工业相机使用说明书使用说明书1. 概述工业相机是一种专为工业应用而设计的摄像设备，可用于检测、监控和记录生产过程中的关键参数。
本使用说明书旨在向用户提供关于工业相机的详细信息以及正确使用和维护的指导。
2. 安装与连接2.1 相机安装在安装相机之前，确保安装环境干燥、清洁，并避免阳光直射。
选择合适的安装位置，并使用相机附带的固定装置将其稳定地安装在合适的位置上。
2.2 连接相机使用相机附带的电缆将其连接到电源和其他设备上。
确保电缆连接牢固，避免电缆被拉扯或压扁。
3. 相机操作3.1 开机与关机按下电源按钮启动相机，待指示灯亮起表示相机已成功启动。
在使用完毕后，按下电源按钮并保持按压，直至指示灯熄灭，表示相机已关机。
3.2 参数设置通过相机附带的控制面板或者遥控器，可以进入参数设置界面。
根据实际需求，设置相机的拍摄模式、曝光时间、对焦方式等参数。
3.3 拍摄根据实际应用场景，将待拍摄物品放置在相机的拍摄范围内。
按下拍摄按钮（通过遥控器或者相机面板上的物理按钮），相机将自动进行拍摄，并将图像保存在内存卡或者外部存储设备中。
4. 图像处理工业相机通常具备图像处理功能，可对拍摄到的图像进行实时处理和分析。
通过连接电脑或者其他外部设备，可以对图像进行进一步处理、分析和记录。
5. 维护与保养5.1 清洁定期清洁相机的镜头、感光元件和外壳等部分。
使用专用的清洁工具，避免使用含有酒精或者化学溶剂的物品。
5.2 保护在不使用相机时，应将其放置在干燥、防尘的环境中，并使用相机附带的防尘罩或保护套进行保护。
5.3 定期检查定期检查相机的各项功能是否正常，如有异常现象及时联系售后服务人员进行维修或更换。
6. 注意事项6.1 电源与电流使用前请确保相机的电源与电流匹配，并根据相机附带的电源接口规格选择合适的插头和电源线。
6.2 防水与防尘请根据相机的防护等级，选择合适的安装位置以及附件。
6.3 温度与湿度相机的工作环境应在指定的温度和湿度范围内，避免过高或过低的环境对相机的影响。
海康威视工业相机产品手册
海康威视工业相机产品手册海康威视是一家以安防监控设备为主的企业，致力于提供全面可靠的智能安防解决方案和服务。
其中，工业相机是其产品线中的一项重要组成部分。
针对不同使用场景，海康威视提供了多款工业相机，本篇文章将介绍其产品手册内容。
一、产品分类海康威视的工业相机产品，按照不同特点可分为数字相机、智能相机、高速相机、面阵相机、线阵相机等多个系列。
数字相机，可用于自动化检测、质量控制和生产过程监测等领域。
其特点是高分辨率、高灵敏度、灵活应用等。
智能相机，不仅具备数字相机的基本功能，还具有更多的智能特性。
例如目标检测、运动跟踪、人脸识别等功能。
高速相机，是一种高速图像采集设备，适用于高速运动物体的快速采集。
其特点是高帧率、高分辨率、高灵敏度，适用于高速物体精准拍摄，如高速摄影、高速曝光等应用领域。
面阵相机，即采用大尺寸CCD或CMOS芯片的相机，可进行图像采集、处理和分析。
其主要应用于工业自动化检测、机器人视觉等领域，特点是高分辨率、高灵敏度、高稳定性等。
线阵相机，与面阵相机不同，其采用线阵传感器，适用于需要沿一个方向进行控制、定位和测量的应用。
其特点是快速采集、无间隙数据采集、高灵敏度等优点，应用领域主要为纺织品在线检测、宽幅印刷检测、木材、瓷砖等长条物体在线上检测等。
以上是海康威视工业相机的一个大致分类。
二、产品手册内容针对每种工业相机系列，海康威视都有专门的产品手册。
以数字相机为例，手册主要分为7个部分。
第一部分是产品信息查询，主要介绍了数字相机的基本信息，如型号、分辨率、灵敏度等。
第二部分是性能参数规格，首先介绍了相机的外部尺寸，接下来是光学特性、输出信号、数字信号和电源等方面的详细参数，为用户选择和使用提供基础信息。
第三部分是安装说明，详细介绍了相机的安装方法和注意事项，方便用户在实际使用中更好地处理和安装设备。
第四部分是使用说明，包括软件安装、图像采集、增益设置、曝光时间等方面的说明，为用户提供了使用相机的详细信息。
HY-2307 工业相机用户手册说明书
HDMI Industrial CameraUser ManualHY-2307Industrial Camera V1.2(English Version)Camera Function Instruction1.14MP Japanese Panasonic COMS sensor.2.This product has14MP snap shot image and1080P video recording.One button switchessnap shot&video mode.The default mode is shot image,press the“MODEL”button to turn to video mode,press again come to preview mode.Press on the“MODEL”button the camera will switch among shot image,video mode and preview mode.3.When the image ratio is4:3mode the photo’s resolution is4320*3240(14MP);when it is16:9mode the photo’s resolution is4320*2432(11MP).There are two preview modes as4:3 and16:9.The photo’s format is JPG.The video recording’s resolution is1920*1080frames and the format is MP4.4.The camera provides8times digital zoom,press the“UP”or“DOWN”button to zoom in andzoom out,long press to quickly zoom in or zoom out.5.This product provides HDMI video output and the output is1080P60hz.6.The product provides free drive1080P30FPS HD USB video output.7.This product supports one-key freeze/unfreeze image,when power on,press the ON/OFFbutton to achieve these functions.8.This product supports cross cursor function,there are up to5lines on horizontal andvertical which can be selected and movable,also,its color and size can be set,meanwhile it provides the center cross cursor display.9.Support auto&manual exposure;support auto&manual white balance;support colors&Black-and-White monitor mode.10.Support EV(exposure compensation)adjust.11.Support English/Francais/Espanol/Portugues/Deutsch/Italiano/Chinese/Pyccknn/Japanselanguage setting.12.Support50Hz,60hz light source frequency setting.13.Support HCSD TF card(Class4),max32GB.14.Support to save setting function after power off.Security Instruction1.When installing the equipment,please read the user manual carefully and follow theinstallation instruction,please kindly keep the manual for your reference.2.The camera power voltage is AC100V—240V@50-60Hz,please kindly make sure theparameters of your power supply is in this range.3.The standard setting of the power supply comes with the camera is12V1A,we recommendthat you use the power adapter which came together with the camera.4.The camera should be stored between0℃to50℃,using with the humidity under90%,prevent foreign object from entering the machine,do not spill liquid on the machine to prevent danger.5.Prevent knock against and violent vibration,to prevent from water in the process oftransportation,storage and installation.6.Do not attempt to disassemble the camera,there are no user serviceable parts inside.7.When clearing the camera’s shell,please use dry soft cloth,if there is too much dirt,pleaseuse a neutral detergent to wipe gently.8.If there is a gray shadow on the image,use the dust blower to blow off the dust on theoptical filter,do not use the detergent.Package IncludeHY-2307camera x1power supply x1Remote x1User manual x1Camera dust cover x1USB line x1Button Instruction1.:ON/OFF(Freeze/Unfreeze)button2.:Menu3.:Up/Zoom+4.:Down/Zoom-5.:Snap Shot/Video/OK(confirm)6.:Model/AE(switch mode)Operation Instruction1.Preparatory work1.1:Twist the cover off and install the lens.△！Noting:tear off the dust protection in front of the sensitive film before installing the lens,otherwise the image will be vague1.2:Inset the HDMI cable and DC power,when the LED light turns to blue the camera is on.1.3:When connect the camera with the computer,just plug the USB line is OK(noneed to use the power supply since USB line can power as well)nguage choose(take Chinese as example)2.1:Press the“MENU”button to enter the main menu,then press the“DOWN”button till thelanguage setting is highlight,press the“OK”button to enter the language setting and press the“DOWN”button to choose the Chinese,then press the“OK”button to return to the main menu.3.Line setting3.1:Under the main menu,select the line setting,press the“OK”button to enter the line settingmenu.3.2:Press the“DOWN”and“UP”button to choose the setting selection you need.3.3:When the cross hair is highlight,press the “OK”button to open or close the cross hair.3.4:Cross Hair Setting(1)Cross HairPress the“OK”button to open the Cross Hair setting,the Cross Hair will be displayed on the middle part of the screen,press the“OK”button to switch ON and OFF,ON means display the cross hair and OFF means hide it.(2)LinePress the“OK”button,it will decrease from10-1-OFF,1means the first line,and so on. (3)DirectionPress the“OK”button,it will cycle among HOR-OFF-VER,HOR means horizontal line,VER means vertical line and OFF means turn off the line.(4)PositionPress the“OK”button,it will decrease from959-0.Long press on the“OK”button it will decrease rapidly and long press the“MODE”button it will increase rapidly.The value of the HOR smaller it will site more to left and when it increases it will site more to right,the value of VER smaller it will site more upward and when it increases it will site more downward.(5)Line ColorPress the“OK”button,there are7colors to choose:GREEN-RED-WHITE-BLACK-TRANS-ORANGE-BLUE.(6)Line WeightPress the“OK”button,it will cycle among5-4-3-2-1,1means the minimum line and5means the thickest line.4.Exposure+2.0+5/3+4/3+1.0-2/3+1/3+0.0-1/3-2/3-1.0-4/3-5/3-2.0.press the“UP”or“DOWN”button to choose the exposure option then press the“OK”button to enter the exposure setting.5.White Balance SettingPress the“MENU”button to open the main menu,press the“DOWN”button to choose the white balance,then press“OK”button to enter the white balance setting,press the“OK”or “MODEL”button to set white balance you want.the new version has added manual white balance.6.Color SettingPress the“MENU”button to open the main menu,press the“DOWN”button when it goes to the color option and press the“OK”button to enter the color setting menu,press the“UP”or “DOWN”button to switch color mode and black&white mode,press“OK”button when youare sure.Press the“MENU”button you can turn back to the main menu.7.FrequencyPress the“MENU”button to open the main menu,press the“DOWN”button to choose thefrequency option then press“OK”button to enter the frequency,press the“UP”or“DOWN”button to switch50Hz or60Hz,press the“OK”button when you are sure.Press the“MENU”button to turn back to the main menu.8.Format TF cardPress the“MENU”button to open the main menu,then press the“DOWN”button,when it goes to Format,press the“OK”button to select it.Press the“UP”or“DOWN”button to select cancel or confirm.When select confirm and press“OK”button the TF card will be formatted.Noting:all data will be deleted after the TF card been formatted,please make sure there is acopy before you do it.9.Date and Time settingPress the“MENU”button to open the main menu,press the“DOWN”button to the data andtime setting option and press“OK”button to select.press the“OK”button to switch the itemyou need to set(eg:year,month and day),when the changed item turns on red,press the“UP”or“DOWN”button to adjust,after adjustment press the“MENU”button to save andturn back to main menu.10.System settingPress the“MENU”button to open the main menu,press the“DOWN”button to the default setting option and then press“OK”button to enter the setting page.Select the confirm itwill return menu setting to defaults.Select cancellation it will exit.11.Freeze/UnfreezePress on the ON/OFF button,the image will freeze,and there is a signal in the left downcorner of the image(as shown below),press again it will unfreeze and the signal willdisappear.12.ON/OFFLong press on the ON/OFF button to turn on when the camera is off.Long press on the ON/OFF button to turn off when the camera is on.13.Electronic amplification and reduction13.1:Press the“UP”button the image will electronic amplification,the multiple will beshowed on the left of the image,the maximum multiple up to8times and image will be vague when magnification.13.2:After electronic amplification,press on the“DOWN”button the image will reduction,the multiple will be shown on the left of the image and it can reduce to the original size. 14.Switch photo and video mode14.1:The system default is photo mode,press the“OK”button to take photo.14.2:Press the“MODEL”button to switch video mode,press the“OK”button to startcapturing and press“OK”button again to stop recording.Remote Control and Key Operation InstructionS-EYE User ManualOverviewS-EYE is an application for imaging a dynamic image processing,has the following characteristics:1.Support a variety of cameras,can switch at any time to use.ing GPU rendering for image previewing,support for live image display of high-resolutionand high frame rates.3.Support dynamic image measurement function.4.The software interface is easy to operate.User Interface1.Toolbar：Take pictures/Recording video/Browse files.2.Sidebar tab：Switching the rightmost control panels,currently provides camera control andmeasurement functions.3.Control panel：Specific camera control and measurement operations.4.Status bar：Display camera information,Change user interface view,Toggle measure resultpanel.5.Main menu：Open setting dialog,show software information,etc.Capture ImagesYou can capture pictures and videos：1.Take a picture:Click“Snap”button to take a picture.Click the right arrow beside the“Snap”button to set picture file format and resolution.2.Recording：Click“Record”button to start video recording,Click again to stop recording.Whenrecording,there will be an animation indicator over the image.3.Browse：Click“Browse”button to open the folder where pictures and video stored.Camera ControlScreen shot DescriptionDevice Control:●Select a camera currently connected.●Set preview size and image format.Exposure and Gain:●Toggle automatic and manual exposurecontrol.●Change exposure time.●Change gain value.●Change auto exposure target brightness.not be operated. Measurement IconHot KeysTake a capture ENTERStart or stop recording F9Enter or exit full screen mode F11 TroubleshootingProblem SolutionSome parts of the preview image is blank, some parts is normal.Possibly the graphics drivers may not be installed,please install the latest graphics drivers.How to define the measurementTake a5mm measurement as example1.Fill in a custom name2.Fill in the actual size on the scale3.Choose the scale base(such as:px,cm,mm,um,in,uin)plete the setting5.The below picture shows the5mm measurement resultThank you for your support!Please kindly leave us a positive feedback after receiving the goods! For more product messages and manual,please kindly download from the official website of our company。
FC-IK系列工业相机用户手册Ver3.3
FC-IK系列工业相机用户手册(FCAM)Ver. 3.32012.12本手册的版权属于上海方诚光电科技有限公司。
未得到本公司许可，任何组织和个人均不得以任何手段和形式对本手册内容进行复制和传播。
本手册的内容如有任何修改，恕不另行通知。
本手册中所提及的其它商标和产品是指拥有相应商标和产品名称的公司或其制造的产品。
方诚科技对其他公司的商标和产品名称不拥有任何所有权。
一、产品概述 (4)1.1 产品描述 (4)1.2 性能描述 (4)二、系统安装 (9)2.1 驱动安装 (9)2.2 应用程序安装 (14)三、演示程序的使用 (15)3.1 操作界面 (15)3.1.1操作界面一，未打开相机时的操作界面。
如下图： (15)3.1.2 操作界面二，打开相机后的操作界面。
如下图： (16)3.2 软件的操作 (17)3.2.1 相机操作 (17)3.2.2 视频设置 (17)3.2.3 设置菜单 (18)3.2.4 属性 (19)3.2.5 保存菜单 (22)3.2.6 配置菜单 (22)3.2.7 查看菜单 (23)3.2.8 连续保存工具栏 (23)四、相机外观及外部接线 (24)4.1 相机外观 (24)4.3 输入输出口 (25)4.3.1 概述 (25)4.3.2 输入口 (25)4.3.3 输出口: (26)4.3.4 输入输出口的建议连接方法 (27)4.4 外形尺寸 (28)附录：IK系列相机光谱图 (30)IK130M光谱图 (30)IK130C光谱图 (30)IK081M-20/IK081M-30光谱图 (31)IK081C-20/IK081C-30光谱图 (31)IK033M-60/IK033M-70光谱图 (32)IK033C-60/IK033C-70光谱图 (32)IK145M-07/IK145M-15光谱图 (33)IK145C-07/IK145C-15光谱图 (33)IK200M-12光谱图 (34)IK200C-12光谱图 (34)IK125M-25光谱图 (35)IK125C-25光谱图 (35)IK500M光谱图 (36)IK500C光谱图 (36)一、产品概述1.1 产品描述FC-IK工业相机是国内1394 DCAM接口的工业相机，集成了工业用高端的CCD芯片或CMOS芯片，拥有非常卓越的图像质量，提供从30万像素到500万像素的广泛的选择。
FC-IK 系列工业相机用户手册说明书
FC-IK系列工业相机用户手册(FCAM)Ver. 3.32012.12本手册的版权属于上海方诚光电科技有限公司。
未得到本公司许可，任何组织和个人均不得以任何手段和形式对本手册内容进行复制和传播。
本手册的内容如有任何修改，恕不另行通知。
本手册中所提及的其它商标和产品是指拥有相应商标和产品名称的公司或其制造的产品。
方诚科技对其他公司的商标和产品名称不拥有任何所有权。
一、产品概述 (4)1.1 产品描述 (4)1.2 性能描述 (4)二、相机接口 (9)2.1 概述 (9)2.2 管脚分配 (9)2.2.1 接口物理位置和管脚序号 (9)2.2.2 IEEE 1394接口 (9)2.2.3 8脚RJ45网络接口 (10)2.3 输入输出口 (10)三、IK系列相机驱动安装说明 (13)3.1 驱动安装 (13)3.2 应用程序安装 (18)四、演示程序的使用 (19)4.1 操作界面 (19)4.1.1 操作界面一，没有打开相机时就为该界面，如下图： (19)4.1.2 操作界面二,打开相机后的界面，如下图： (20)4.2 软件的操作 (21)4.2.1 相机操作 (21)4.2.2 视频设置 (21)4.2.3 设置菜单 (22)4.2.4 属性调节框 (23)4.2.5 保存菜单 (26)4.2.6 配置菜单 (26)4.2.7 查看菜单 (27)4.2.8 连续保存工具栏 (27)五、IK系列工业相机机械尺寸图 (28)附录：IK系列相机光谱图 (30)IK130M光谱图 (30)IK130C光谱图 (30)IK081M-20/IK081M-30光谱图 (31)IK081C-20/IK081C-30光谱图 (31)IK033M-60/IK033M-70光谱图 (32)IK033C-60/IK033C-70光谱图 (32)IK145M-07/IK145M-15光谱图 (33)IK145C-07/IK145C-15光谱图 (33)IK200M-12光谱图 (34)IK200C-12光谱图 (34)IK125M-25光谱图 (35)IK125C-25光谱图 (35)IK500M光谱图 (36)IK500C光谱图 (36)一、产品概述1.1 产品描述FC-IK工业相机是国内1394 DCAM接口的工业相机，集成了工业用高端的CCD芯片或CMOS芯片，拥有非常卓越的图像质量，提供从30万像素到500万像素的广泛的选择。
工业相机使用操作说明书
工业相机使用操作说明书200万像素HDMI工业相机有可移动8条横线或8条竖线，可通过菜单选用其中1到8条，HDMI输出最高分辩率为1920x1080 60Hz。
为了确保安全，请详细阅读操作说明。
包装部件：A28 HDMI工业相机主机一台，12V或5V DC电源一个，使用操作说明书一份。
接口和按键功能：HDMI OUT:显示器HDMI线接口12V DC：12V或5V DC电源接口POWER：电源键MENU：主菜单键▲：选项光标上移/线选择▼：选项光标下移/线选择-：选项的数值减/线移动+/OK：选项的数值加/确定/线移动1080P 长按5秒切换到1080P分辨率安装：工业镜头安装在相机的CS接口，HDMI OUT接口和显示器数据线连接，12V DC接口和 12V 或5V DC电源线连接，通上电后指示灯为绿色，说明相机已经正常工作。
菜单操作：按一次MEMU键就会打开主菜单，再按一次MEMU键就关闭主菜单。
打开主菜单后，可以看到曝光、白平衡、数字降噪,标示线等子菜单。
通过▲/▼键来移动光标去选择要进入的子菜单，再按+/OK键进入光标所指向的子菜单。
如果进入的是曝光子菜单后会看到有很多菜单项：模式(自动)、快门速度、自动增益控制、感光度、自动曝光亮度等；通过“+/-”键来调节数值。
如果入进的是“白平衡”子菜单可以看到菜单项有：模式(自动白平衡)、做一次白平衡、蓝色、红色、速度等；用“+/-”键来选择或取消选择该选项。
要反回主菜单只要进入返回项。
十字线移动和改变颜色：菜单关闭后，通过▲/▼键来选择要移动的线，可移动线是虚线。
再用+/-键来上下或左右移动可移动线。
改变颜色：线编号->选择要改变颜色的线(1-8)->线颜色->选择颜色。
调最佳图像效果几种方法:1、调LED光源亮度，让图像亮度到达一种适合舒服的状态。
2、如果物体是有色金属或觉得颜色色偏，将“自动白平衡模式”改成“手动白平衡模式”。
工业相机显微镜 用户使用手册说明书
工业相机显微镜用户使用手册HY-5299工业相机V1.2（中文版）目录引言------------------------------------------------------------------------------------------------------------3基本参数-------------------------------------------------------------------------------------------------------3安全引导-------------------------------------------------------------------------------------------------------3装箱清单-------------------------------------------------------------------------------------------------------4相机按键-------------------------------------------------------------------------------------------------------4遥控器---------------------------------------------------------------------------------------------------------5菜单操作------------------------------------------------------------------------------------------------------6◆语言、线设置-----------------------------------------------------------------------------------------6◆照片分辨率、图像比例、镜像对比设置----------------------------------------------------------------7◆图像质量、锐度、白平衡设置-------------------------------------------------------------------------8◆色彩、曝光、日期、光频设置------------------------------------------------------------------------9◆TF卡、系统、分辨率设置----------------------------------------------------------------------------10◆循环录影、日期标签设置-----------------------------------------------------------------------------11 HAYEAR软件说明--------------------------------------------------------------------------------------------13合格证--------------------------------------------------------------------------------------------------------18引言HY-5299是一款由我们独立设计、研发及生产的多功能电子显微镜。
智能相机工业相机安全操作及保养规程
智能相机工业相机安全操作及保养规程1. 前言智能相机和工业相机是现代制造业中重要的检测设备，为了保证设备的稳定性和安全性，严格遵守安全操作规范和保养要求是必要的。
本文档旨在提供智能相机和工业相机的安全操作规程和保养要求，帮助用户更好地使用设备，确保设备的安全运行和使用寿命。
2. 安全操作规程2.1 设备安装在安装设备时，务必严格遵守设备说明书要求，确保设备固定稳定，不易移动。
设备需要安装在相机支架上，支架牢固可靠。
在使用设备过程中，需要时常检查设备是否卡死、松动等情况，及时予以处理，确保使用安全。
2.2 电源接口接通电源前，请先检查设备的插头和电源线，确保没有破损、断裂等现象。
接通电源时，应逐级接通，先接设备电源后接电源插座。
断开电源时，应按关闭电源键，不得直接拔掉电源线，以免损坏设备和影响电源的寿命。
2.3 操作面板在使用设备时，务必要熟悉操作面板、相机参数和功能。
在操作时，不要随意按动按钮，避免误操作导致设备故障和损坏。
需要特别注意相机镜头的调整，以免受到擦伤或损坏。
2.4 数据存储在设备使用过程中，需要进行数据存储和备份。
在进行存储和备份操作时，需要遵循相应的操作规范和方法，并及时保存数据备份。
在存储过程中，需要注意设备的存储空间不要超过设备规定的存储上限。
另外，建议定期对存储硬盘进行清理，并备份重要数据到外部存储设备。
2.5 维护保养在设备正常使用过程中，定期进行设备的清洁和维护保养。
搜索会说设备使用后要及时清理设备上的灰尘和污渍，避免设备灰尘过多影响设备成像质量或引起故障。
同时，要及时更换设备的滤网和镜头，确保设备能够正常工作。
2.6 安全隐患排查在使用设备过程中，发现设备有故障和异响等情况，需要立即停止使用，并及时联系厂家或维修人员进行排查和处理。
同时，还需要定期对设备进行检查和测试，发现隐患及时处理，确保设备的安全运行。
3. 保养要求3.1 日常保养设备在日常使用中，应注意定期拆卸和清理相机和镜头。
工业相机软件操作说明书
ArtCam Measure 2.0 使用说明书目录一、目的 (3)二、安装驱动 (3)三、软件操作说明 (4)1.界面说明： (4)2.文件 (5)3.相机 (5)4.图像处理 (6)5.测量 (8)6.工具 (10)ArtCam Measure 2.0 使用说明一、目的本文件的目的是为了确保正确操作ArtCam Measure 2.0。
二、安装驱动将相机与电脑USB口连接后，将弹出如下窗口，如图点击“从列表或指定位置安装”，下一步，点击浏览按钮，找到驱动位置。
（注：有时需要重复安装一遍）下一步，待驱动安装后，右键点击“我的电脑”→设备管理器→通用串行总线控制器，可看到相应的相机型号，驱动安装成功。
三、软件操作说明1.界面说明：1)菜单区域。
2)工具栏文件操作区域：用来打开，保存或者保存图像文件副本。
3)图像裁剪工具：可以将图像任意裁剪并保存。
4)测量工具选择区域：在这里选择需要测量的工具，例如圆，角度等。
5)播放按钮区域及参数设置：点击这个区域的按钮，播放、保存相机快照或者录制视频及参数基本设置。
图像显示区域：相机或者图像文件显示在这里，并且还显示相机帧数和运6)行时间。
7)相机型号显示区域。
8)颜色参数设置区域及特效处理：包括图像白平衡、彩色黑白的切换、图像翻转及图像特效。
9)测量辅助工具栏：用来设置画笔颜色、宽度，字体大小、字体颜色及列表测量删除等等。
10)鼠标的像素坐标和实际坐标。
11)图像缩放功能及比例显示。
12)相机的参数设置区域。
图像尺寸选择及设置相机的曝光、增益。
13)图像列表，这里显示打开的图像文件列表。
14)图像列表删除及图像参数设置标志。
备注：在图像显示区域（5）的右边和下边，有个三角形图标，点击图标可以隐藏其它窗口。
2.文件1)打开：打开本地图像2)保存：直接保存修改的原有图像3)另存为：保存图像4)退出3.相机1)相机通常设置这个界面的操作可以根据用户需求设置，如相机图像尺寸，触发模式等等。
工业相机安装使用说明书
工业相机安装使用说明书文件版本：V1.2目录1产品简介 (3)2程序的安装 (4)3演示软件的使用方法 (8)3.1菜单栏 (9)3.2工具栏 (9)3.3视频预览区 (11)3.4状态栏 (12)4相机DirectShow接口的使用方法 (13)5相机TWAIN接口的使用方法 (17)在Photoshop中使用TWAIN接口捕获图像 (17)在Scope photo中使用TWAIN接口捕获图像 (19)在Image-Pro Plus中使用TWAIN接口捕获图像 (21)6相机Halcon接口的使用方法 (22)7相机Labview接口的使用方法 (27)8如何使用相机SDK进行二次开发 (29)1产品简介我公司工业相机有如下特点：1，统一的SDK接口。
我公司USB2.0、USB3.0、千兆网、1394接口的CCD、CMOS相机，都使用同一套SDK、演示平台，您无需关心不同型号、接口的相机带来的差异。
2，完美支持一台电脑接多个相机。
用户或者开发人员可以在配置界面中方便修改指定相机的名称，用来区分多相机，相机名称修改后，无论接在哪台电脑、无论是使用DSHOW、TWAIN、还是SDK接口，都会显示为您修改后的名字，您无需再为一台电脑接多个相机难以区分而烦恼。
3，相机支持4组参数保存与加载，同时，支持从文件中加载参数，方便量产。
支持多种不同的参数加载模式，可以按照相机的名称、唯一序列号、或者型号来进行加载，以满足您不同的使用场合需求。
4，提供丰富的图像处理接口，算法关键部分采用硬件加速功能，有效提升图像质量的同时降低CPU占用率。
5，支持多种第三方软件接口。
目前已经支持的接口有DirectShow、TWAIN、Halcon、Labview、OpenCV、OCX。
6，所有相机均支持时间戳功能，能够准确记录图像采集的时间点，录像文件能够准确还原拍摄时的时间。
7，提供中英文两个版本，可动态切换。
8，人性化的相机配置界面。
工业相机驱动安装操作指南
上海图星电子科技有限公司 在驱动装完后，第一次运行 ArtCam Measure 2.0 时，可对软件进行一些基本的设置。 在菜单区域的工具栏选择，我们可以找到“快照选项”进行设置，如图所示： 第一步：
备注：位图格式指的是 BMP 格式 第二步：
第三步： 点击播放，此时获得的图像立即显示在图像显示区域上，并可以利用多种工具对图像
标尺倍率
特别是对于显微镜，可能会频繁的在不同倍率的目镜之间切换。不同的目镜有不同的放大倍 率。标尺另外一个参数：倍率对于不同倍率的目镜具有意义。当镜头的倍率发生变化之后，在 倍率后面的编辑框中输入当前的倍率，并点击“倍率”按钮即可。
同一线段在不同的倍率下，像素数目并没有变化，但是因为镜头的放大倍数不同，实际的长 度则根据放大倍数而变化。
二、画质中有坏点：在及少的一些相机有时会出现坏点（色点）时，我们可以通过以下方法来 解决，使我们看到图像更加精致和漂亮。
1 运行软件 2 在菜单中选择 [图像处理] 中的 [检测黑点] 3 弹出 “补点设置” 对话框，如图 “补点设置” 对话框
4 在对话框中点击 [打开校正图] 按钮，选择有校正意义的图片（最好选择 bmp 图片 或者 png 图片，jpg 图片不是好的选择，因为 jpg 图片本身就有质量丢失）.例如全黑图中有彩色坏点
驱动安装步骤：
适用于：XP、VISTA、windows7 以下是 XP 实例，Vista、Windows7 安装基本和 XP 一样。 当相机接口插入电脑 USB2.0 口时，电脑右下角会弹出“发现新硬件设备”，操作如下：
上海图星电子科技有限公司
因是第一次安装，所以点选从列表安装，点击下一步：
此时点击浏览，如下画面出来一个浏览文件，此时需要你找到驱动的位置，找到相机型号的 驱动后，双击。就出现让你选择电脑系统，此时，用户根据自己电脑系统来选择相应的程序。
工业相机软件操作说明书
ArtCam Measure 2.0 使用说明书目录一、目的 (3)二、安装驱动 (3)三、软件操作说明 (4)1.界面说明： (4)2.文件 (5)3.相机 (5)4.图像处理 (6)5.测量 (8)6.工具 (10)ArtCam Measure 2.0 使用说明一、目的本文件的目的是为了确保正确操作ArtCam Measure 2.0。
二、安装驱动将相机与电脑USB口连接后，将弹出如下窗口，如图点击“从列表或指定位置安装”，下一步，点击浏览按钮，找到驱动位置。
（注：有时需要重复安装一遍）下一步，待驱动安装后，右键点击“我的电脑”→设备管理器→通用串行总线控制器，可看到相应的相机型号，驱动安装成功。
三、软件操作说明1.界面说明：1)菜单区域。
2)工具栏文件操作区域：用来打开，保存或者保存图像文件副本。
3)图像裁剪工具：可以将图像任意裁剪并保存。
4)测量工具选择区域：在这里选择需要测量的工具，例如圆，角度等。
5)播放按钮区域及参数设置：点击这个区域的按钮，播放、保存相机快照或者录制视频及参数基本设置。
图像显示区域：相机或者图像文件显示在这里，并且还显示相机帧数和运6)行时间。
7)相机型号显示区域。
8)颜色参数设置区域及特效处理：包括图像白平衡、彩色黑白的切换、图像翻转及图像特效。
9)测量辅助工具栏：用来设置画笔颜色、宽度，字体大小、字体颜色及列表测量删除等等。
10)鼠标的像素坐标和实际坐标。
11)图像缩放功能及比例显示。
12)相机的参数设置区域。
图像尺寸选择及设置相机的曝光、增益。
13)图像列表，这里显示打开的图像文件列表。
14)图像列表删除及图像参数设置标志。
备注：在图像显示区域（5）的右边和下边，有个三角形图标，点击图标可以隐藏其它窗口。
2.文件1)打开：打开本地图像2)保存：直接保存修改的原有图像3)另存为：保存图像4)退出3.相机1)相机通常设置这个界面的操作可以根据用户需求设置，如相机图像尺寸，触发模式等等。
京航科技 USB2.0工业相机快速指南说明书
京航科技USB2.0工业相机快速指南*************相机型号产品外观f系列m系列s系列附加特性R近红外NIR红外增强E外触发S CS接口USB线 1.5米3米5米触发线2米其它米资料光盘一硬件连接f系列相机支持C口和CS口工业镜头。
图1.1图1.2m系列或s系列相机只支持C口镜头。
图1.3镜头上有一般有对焦(调清晰度)和光圈(调亮度)旋钮。
安装好镜头后通过USB线将相机连接到电脑，台式电脑请使用后置的电脑主板上的USB口保证高速稳定的数据传输。
外触发连接，f系列请参考应用手册AN021，s系列参考应用手册AN041。
二驱动安装驱动支持Windows XP,Windows7,8,10(64位和32位），驱动包含数字签名，满足Windows8/10系统的安全性要求。
从光盘中或者在如下网址下载工业相机软件。
/download/软件包含驱动程序usbVideo和软件SDK。
图2.1按照安装说明安装，usbVideo_setup 安装过程中将自动安装相机的驱动程序，完毕后将在桌面创建3个快捷方式。
usbVideo为相机配套的一个演示软件，支持本系列的全部相机，DShowManager主要用于注册DirectShow,以供第三方软件如Halcon，Labview,QQ等访问到相机。
JHAmcap用于测试DrictShow是否注册成功，可以预览DirectShow设备图像。
sdk_setup将安装SDK和示例到计算机，将在桌面创建“SDK”的快捷方式。
三软件使用1usbVideo保存图片，先在’设置’(Setting)->’捕获’(Capture) ->’保存路径’(Save Path)选择存储目录，然后在工具栏点击’保存’(Save)保存图片到指定目录。
图3.1‘适应窗口’(Fit Screen)可以显示相机拍摄的全部图像范围，2DShowManager如果使用第三方软件(Halcon,Labview等)，需要注册Directshow。
SunTime X10相机使用手册
X10高清工业相机使用手册本手册包括的主要内容如下：一、产品说明1.1产品简介 (2)1.2产品规格 (2)二、按键操作 (3)三、菜单操作 (3)3.1按键操作 (3)进入主菜单后，移动上下按键可以移动选择项，当确定选中某项功能后，操作左右按键进入功能操作。
(3)3.2菜单界面说明 (4)下图为菜单说明： (4)3.2.1显示设置 (4)3.2.2相机设置 (7)3.2.3色彩设置 (8)3.2.4 线标设置 (9)3.2.5 功能设置 (9)3.2.6 十字设置 (11)一、产品概述1.1产品简介1.2产品规格硬件图像传感器 2.0M，1/3INCH有效像素1600 × 1200帧率15-25清晰度最高超过800线（水平）外壳标准金属镜头CS用于测试，客户提供功能白平衡自动/手动亮度控制自动、手动颜色彩色/灰度负片支持镜像支持左右/上下冻结支持OSD 英文/中文图像缩放支持10倍数码放大缩小,提供键控放大倍数显示.图像对比支持静态图像与动态图像1/2屏对比边沿增强支持对比度支持色度支持十字光标支持，多色并带测量功能二、按键操作1、接通电源：led 指示灯亮红色。
2、电脑标准VGA视频接口。
3、菜单六键操作区：MenuUPDOWNLEFTRIGHTLine2.1 按键操作说明1.在未进入菜单之前六个按键作为快捷键使用。
按键为放大功能，按键为缩小功能。
按键为自动曝光（AE）和自动白平衡功能，按键为凸显冻结功能键使用。
MENU按键作为进入菜单功能。
Line键作为标尺线快捷方式。
三、菜单操作3.1按键操作进入主菜单后，移动上下按键可以移动选择项，当确定选中某项功能后，操横线竖线支持，多色，各两条，位置可移,并支持物体测量功能数字降噪支持接口VGA（RGB）720P/1024×768/1280×1024/1366×768、1600*1200 @ 60HZ 镜头 C作左右按键进入功能操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工业相机安装使用说明书文件版本：V1.2目录1产品简介 (3)2程序的安装 (4)3演示软件的使用方法 (8)3.1菜单栏 (9)3.2工具栏 (9)3.3视频预览区 (11)3.4状态栏 (12)4相机DirectShow接口的使用方法 (13)5相机TWAIN接口的使用方法 (17)在Photoshop中使用TWAIN接口捕获图像 (17)在Scope photo中使用TWAIN接口捕获图像 (19)在Image-Pro Plus中使用TWAIN接口捕获图像 (21)6相机Halcon接口的使用方法 (22)7相机Labview接口的使用方法 (27)8如何使用相机SDK进行二次开发 (29)1产品简介我公司工业相机有如下特点：1，统一的SDK接口。
我公司USB2.0、USB3.0、千兆网、1394接口的CCD、CMOS相机，都使用同一套SDK、演示平台，您无需关心不同型号、接口的相机带来的差异。
2，完美支持一台电脑接多个相机。
用户或者开发人员可以在配置界面中方便修改指定相机的名称，用来区分多相机，相机名称修改后，无论接在哪台电脑、无论是使用DSHOW、TWAIN、还是SDK接口，都会显示为您修改后的名字，您无需再为一台电脑接多个相机难以区分而烦恼。
3，相机支持4组参数保存与加载，同时，支持从文件中加载参数，方便量产。
支持多种不同的参数加载模式，可以按照相机的名称、唯一序列号、或者型号来进行加载，以满足您不同的使用场合需求。
4，提供丰富的图像处理接口，算法关键部分采用硬件加速功能，有效提升图像质量的同时降低CPU占用率。
5，支持多种第三方软件接口。
目前已经支持的接口有DirectShow、TWAIN、Halcon、Labview、OpenCV、OCX。
6，所有相机均支持时间戳功能，能够准确记录图像采集的时间点，录像文件能够准确还原拍摄时的时间。
7，提供中英文两个版本，可动态切换。
8，人性化的相机配置界面。
相机配置按功能归类，方便操作，并且不同的软件接口下都采用同样的配置界面，无论您使用哪种软件接口，都能快速的熟悉相机的操作。
9，提供OEM、ODM服务，支持软件定制（PID,VID,设备名,文件名等），支持硬件PCB定制、增加输入、输出IO等，同时承接各种CMOS、CCD相机的订制开发。
2程序的安装默认情况下，我公司提供的安装包为一个可执行文件，文件名以Platform Setup(x.x.x.x).exe结尾，(x.x.x.x).为版本号。
安装前建议关闭360等杀毒软件和QQ、MSN应用程序。
360安全卫士经常会误报、误删相机安装组件，导致相机无法正常启动。
安装方法如下：1，安装Halcon、Labview、Digimizer、image pro plus、Scope photo等第三方软件。
如果您不需要使用这些软件，这一步可以跳过。
2，运行XXXX Platform Setup(x.x.x.x).exe。
如果您是第一次安装我们的程序，会出现以下界面，默认选择Chinese(Simplified)进行简体中文版的安装,您可以在下拉列表中选择English进行英文版的安装：点击 OK后，出现如下界面：点击下一步，出现如下的界面：点击浏览改变程序安装的路径。
设置好安装路径后，点击下一步，出现如下界面：该界面下选择在开始菜单中建立的文件夹的名称，点击安装后，开始正式安装。
安装完成后如下：至此，安装结束。
安装结束后，开发文档、开发例程(含源码)、辅助工具、演示和测量软件都位于安装目录下，如下图所示：3，连接相机，并给相机安装驱动。
以USB接口的相机为例，当相机通过USB连接线连接到电脑时，系统会弹出驱动安装的提示，您直接点击下一步，让系统自动搜索安装即可。
当驱动安装成功后，再次连接相同型号的相机，系统会自动安装好驱动，不会有任何提示。
4，运行您的工作软件。
如Halcon 、Labview、Amcap、Image-Pro Plus等。
如果您是第一次使用我们的相机，建议您先运行桌面上的MVDCP.exe，该程序是基于我们的SDK接口开发的演示平台，您可以通过该软件来全面了解我们的相机。
3演示软件的使用方法完成程序安装后(安装方法见第2章节)，您就可以开始使用我们的演示软件了。
将相机连接到电脑上，然后双击桌面上的MindVision Camera Platform.exe启动软件。
该软件启动后会自动搜索相机，并进行初始化工作，正常情况下，会弹出如下的界面图3.1 演示软件主界面3.1菜单栏菜单栏位于主界面的最上方，分为[相机设置]、[预览控制]、[图像采集]、[工具]、[选项]、[帮助]六大类。
●[相机设置]，该菜单下可以进行相机设备相关的各种参数的设置。
包括曝光设置、触发设置、颜色调整，IO操作、视频参数、分辨率、十字线、LUT查表变换、图形处理设置等若干个子菜单。
●[预览控制]，该菜单下设置软件的预览模式。
分为缩放模式和1:1显示模式，缩放模式下，图像将缩放到适合窗口大小显示；1:1显示模式，图像不缩放，直接按原始大小进行显示，如果图像大于显示器的分辨率，则只显示局部，此时可以通过窗口右侧和底部的滚动条来选择1:1显示的范围。
●[图像采集]，该菜单下可以设置图像的采集方式。
图像采集分为拍照和录像两种，拍照可以单独设置分辨率，独立于预览通道，拍照设置里可以设置拍照文件保存的路径、自动拍照的周期、文件保存的格式等等；录像功能则是将预览的视频保存成AVI文件。
●[工具]，该菜单可以设置外部第三方测量软件的接口。
默认情况下，本软件会自动搜索Digimizer的路径，在按下启动测量工具时，会自动将当前预览图像发送到Digimizer软件中。
您可以在这里设置您自己的测量软件接口。
●[选项]，该菜单可以设置一些提示信息的开关状态。
●[帮助]，该菜单下是一些帮助和说明信息。
3.2工具栏工具栏位于菜单栏下方，映射了一些常用的功能，简化操作。
如图所示：图3.2 菜单栏●点击后显示相机设置窗口，功能和菜单栏中[相机设置一样]。
●点击后进行一次软触发，如果相机当前的工作模式不是软触发模式，则会弹出提示。
效果和下图中触发一次按钮功能一样,您还可以在该页面下设置一次触发的帧数。
图3.3 软触发一次●点击后使能相机工作，SDK中开始接收图像数据。
与 [预览控制]菜单下，播放按钮功能一样。
●点击后中断相机工作，SDK停止接收图像数据，相机也停止图像采集。
此时预览、抓拍、录像均被暂停。
与 [预览控制]菜单下，暂停按钮功能一样。
●点击后相机停止工作，功能和类似。
与 [预览控制]菜单下，停止按钮功能一样。
●点击后，放大窗口。
与 [预览控制]菜单下，放大按钮功能一样。
●点击后，缩小窗口，与 [预览控制]菜单下，缩小按钮功能一样。
●点击后，窗口最大化，与 [预览控制]菜单下，全屏显示按钮功能一样。
●点击后，抓拍一张图片，并保存到磁盘中。
与 [图像采集]菜单下，抓拍按钮功能一样。
●点击后，进行抓拍设置。
与 [图像采集]菜单下，抓拍设置按钮功能一样。
●点击后，将当前预览图像发送到测量软件。
与 [工具]菜单下，启动测量工具按钮功能一样。
●点击后，进行测量工具设置。
与 [工具]菜单下，设置测量工具按钮功能一样。
●点击后，使能或者禁止自动曝光功能。
与相机配置窗口下，[曝光控制]子页中模式选择功能相同。
●点击后，根据当前预览图像，进行一次性白平衡校正。
与相机配置窗口下，[颜色调整]子页下，一键白平衡按钮功能相同。
3.3视频预览区视频预览区能够连续显示从相机中接收到的图像。
当选择为缩放模式显示时，图像会被按照原始宽高比缩放到适合窗口大小进行显示；当选择为1：1显示模式时，图像按照1：1的比例进行显示，如果图像的尺寸大于窗口预览区的尺寸，则可以通过调节窗口右侧和底层的滚动条来决定显示的区域。
当对视频预览区点击鼠标右键时，会弹出如下的快捷菜单:图 3.4 预览区右键菜单该快捷菜单中的功能和菜单栏以及工具栏中的相应功能是一样的，唯一不同的地方是，点击该快捷菜单中的 1:1显示模式时，会以您右键点击的位置为中心点来进行1:1显示，方便您在缩放模式预览时，快速定位到指定位置进行1:1查看。
3.4状态栏状态栏位于窗口的最下方，指示了当前预览图像的信息。
图 3.5状态栏如图3.5所示，状态栏从左到右，依次显示了图像的尺寸、显示帧率、采集帧率和窗口预览区大小相对于图像实际大小的比率。
(一般情况下，显示帧率等于采集帧率，当电脑的性能较差时，显示帧率会低于采集帧率)4相机DirectShow接口的使用方法DirectShow接口是Windows平台通用的视频接口，绝大多数商业图像软件都支持通过DirectShow接口的方式来访问图像采集设备，例如Scope photo、image pro plus、Halcon、Labview等知名软件，都支持该接口。
下面以Scope photo软件和MV-U300 USB2.0相机为例，讲述如何通过DirectShow接口使用我公司MindVision系列的相机：1.用数据线将相机和PC相连接。
2.启动Scope photo后，弹出如图4.1所示的对话框，在”Live 捕获”下,可以看到我们的MV-U300相机。
图4.1 Scope photo启动界面3.点击 Camera MV-U300后，如图4.2所示。
图4.2 Scope photo打开MV-U300时界面4.点击“设置”菜单，选择视频源属性，如图4.3所示，然后会弹出如图4.4所示的相机参数配置窗口。
图4.3 相机参数设置图4.4 DirectShow接口中相机配置窗口5.点击“设置”菜单，选择视频流格式，如图4.5所示，然后会弹出如图4.6所示的相机视频视频分辨率设置窗口。
图4.5 相机分辨率设置图 4.6 DirectShow接口相机分辨率设置窗口5相机TWAIN接口的使用方法TWAIN接口和DirectShow接口一样，也是一项重要的接口标准，不同的是TWAIN接口是跨平台的，在Windows、Linux/Unix, Mac OS X系统下都可以使用TWAIN接口进行图像捕获。
本章将以MV-U300相机为例，讲述如何通过TWAIN接口使用我们的相机。
在Photoshop中使用TWAIN接口捕获图像以Photoshop CS4版本为例，流程如下：1.用数据线将相机和PC相连接。
2.启动Photoshop后，点击”文件”菜单，选择“导入”，如图5.1所示，可以看到我们的MV-U300相机。
图5.1 Photoshop中使用TWAIN接口列表3.点击 Camera MV-U300后，弹出如图5.2所示窗口。
窗口左侧有一些设置参数的按钮，点击后，会弹出如图4.4一样的配置窗口。
