电气配管技术交底三、施工方法与操作工艺3.1工艺流程（1）板、柱内暗配管流程：弹线定位线盒固定电气导管加工与连接钢管固定、接地隐蔽验收（2）砖砌体内配管流程：弹线定位切槽电气导管加工与连接钢管固定、接地隐蔽验收（3）吊顶内及明配管流程：弹线定位支架加工支架固定及线管预制电气导管连接固定与接地验收3.2 弹线定位开关盒距门框内侧150mm，插座开关底盒的底口标高应比面板底口标高高5mm。
强电插座与弱电插座相邻时，应左弱电插座、右强电插座，且线盒的净距为310mm。
3.3 管路预制包括煨弯、下料、扫口。
管子最小弯曲半径大于等于6D，管子弯曲处弯扁度小于等于0.1D，D为管子外径。
3.4 墙、地面剔槽剔槽时，只能用切割机切割，且不能切断墙钢筋，楼板上打孔时，只能用开孔器开孔，不允许用大锤由上面砸孔洞。
剔槽敷设时，剔槽敷管时槽宽及槽深均比管外径大5MM 为宜。
敷管时，每隔0.5M左右用铁钉、细铅丝将管固定牢固。
采用强度等级不小于M10的水泥砂浆抹面保护。
3.5 管路连接与固定管路连接应使用套箍连接（包括端接头接管）。
连接处结合面涂专用胶合剂，接口牢固密封，均匀涂抹在管外壁上，将管子插入套箍，管口应到位。
粘接剂性能要求粘接后不移位，粘性保持时间长，并具有防水性。
管路固定点的距离应均匀，每隔1M距离应有一个固定点。
并排接线盒安装应留有1-1.5CM间隙，方便安装开关插座面板。
在弯曲部位应以圆弧中心点为始点距两端300～500MM处各加一个固定点；管进盒、箱，一管一孔，先接端接头然后用内锁母固定在盒、箱上，在管孔上用顶帽型护口堵好管口。
结合面涂专用胶合剂，接口牢固密封四、质量要求1、基本项目：（1）管路连接紧密，管口光滑，保护层大于15毫米。
（2）盒、箱设置正确、固定可靠，管子进入盒箱处顺直。
（3）穿过变形缝处有补偿装置，补偿装置应平整，活动自如，管口平滑。
（4）配管长度每超过30 米无弯曲；管长度每超过20 米有一个弯曲；管长度每超过15 米有两个弯曲；管长度每超过8 米有三个弯曲；敷设管路时,应尽量减少交叉。
预埋PVC管埋设技术交底

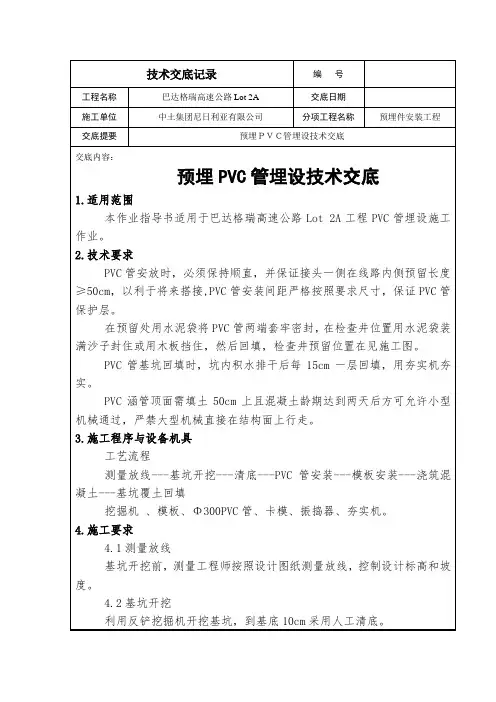

技术交底记录编号工程名称巴达格瑞高速公路Lot 2A 交底日期施工单位中土集团尼日利亚有限公司分项工程名称预埋件安装工程交底提要预埋ＰＶＣ管埋设技术交底交底内容：预埋PVC管埋设技术交底1.适用范围本作业指导书适用于巴达格瑞高速公路Lot 2A工程PVC管埋设施工作业。
2.技术要求PVC管安放时，必须保持顺直，并保证接头一侧在线路内侧预留长度≥50cm，以利于将来搭接,PVC管安装间距严格按照要求尺寸，保证PVC管保护层。
在预留处用水泥袋将PVC管两端套牢密封，在检查井位置用水泥袋装满沙子封住或用木板挡住，然后回填，检查井预留位置在见施工图。
PVC管基坑回填时，坑内积水排干后每15cm一层回填，用夯实机夯实。
PVC涵管顶面需填土50cm上且混凝土龄期达到两天后方可允许小型机械通过，严禁大型机械直接在结构面上行走。
3.施工程序与设备机具工艺流程测量放线---基坑开挖---清底---PVC管安装---模板安装---浇筑混凝土---基坑覆土回填挖掘机、模板、Φ300PVC管、卡模、振捣器、夯实机。
4.施工要求4.1测量放线基坑开挖前，测量工程师按照设计图纸测量放线，控制设计标高和坡度。
4.2基坑开挖利用反铲挖掘机开挖基坑，到基底10cm采用人工清底。
4.3 PVC管安装安装PVC管，保证每根PVC管顺直，接口处安装到位严实，安装过程严禁人员在PVC管上面踩踏。
4.4安装模板安装PVC管固定卡模及模板，经工程师检查合格后浇筑C30预拌砼，并用振捣棒振捣密实，并定期洒水养护。
4.5 基坑覆土回填待混凝土龄期达到2天，按每15cm一层回填覆土，并用夯实机夯实，严禁大型机械通过。
5.施工图Φ1502250图一纵向PVC管断面图Φ300图二横向PVC管断面图1Φ300图三横向PVC管断面图26.安全及环保要求6.1安全要求6.1.1施工区域应设警示标牌，严禁非工作人员出入。
6.1.2施工前应对机械设备进行检查、确保设备机具正常运转。
PVC管技术交底
5、施焊前要办理动火审批，并做好灭火措施。
八、环境保护措施：
1、现场产生的垃圾及时清理，做到工完场清；
2、产生的施工垃圾要分类堆放，并保持区域内整洁卫生；
3、现场材料分类码放整齐，并做好材料标识；
九、质量标准：
保证项目：配管的品种、规格、质量及配管的连接方法、使用场所必须符合设计要求和施工规范规定。检查方法：全数检查，检查隐蔽验收记录。
3、弹线定位
（1）、据设计图要求，在砖墙、木模板混凝土墙等处，确定盒、箱位置并标出尺寸。
（2）、根据设计灯位要求，在现浇混凝土板进行测量后，标注出灯头准确位置尺寸。
（3）、各种隔墙剔槽稳埋开关盒弹线。根据设计图要求，在砖墙、泡沫混凝土墙等，需要稳埋开关盒的
位置，进行测量确定开关盒准确位置尺寸。
技术负责人
工艺流程
熟悉图纸及施工现场→弹线定位→加工弯管→固定盒箱→暗敷管路→扫管穿引线
1、熟悉图纸ቤተ መጻሕፍቲ ባይዱ
通读电气施工图，设备位置以水暖通风图纸为准，且要阅读建筑图及结构施工图。
按图纸规范及实际需要，经综合考虑，确定接线盒、灯头盒的正确位置，及管路的敷设部位及走向。
2、选管
按要求采用优质重型PVC管，管内外表面应光滑，壁厚均匀符合标准，管径按图纸设计及管内穿线截面、根数选择。管内所穿导线面积，不应超过管内径截面积的40%。
⑵砖墙稳埋盒、箱：
①预留盒、箱孔洞：根据设计图规定的盒、箱预留具体位置，随土建砌体电工配合施工，在约300mm处预留进出入盒、箱的管子长度，将管子甩在盒、箱预留孔外，管端头堵好，准备最后一管一孔的进入盒箱稳埋完毕。
②剔洞稳埋盒、箱在接短管：按弹处的水平线，对照设计图找出盒、箱的准确位置，然后剔洞，所剔孔洞应比盒、箱稍大一些。洞剔好后，先用水把洞内四壁浇湿，并将洞中杂物清理干净。依照的管路的走向敲掉盒子的敲落孔，在用高强度等级水泥砂浆填入洞内将盒、箱稳端正，待水泥砂浆固定后，在接短管入盒、箱。
水电预留预埋质量技术交底

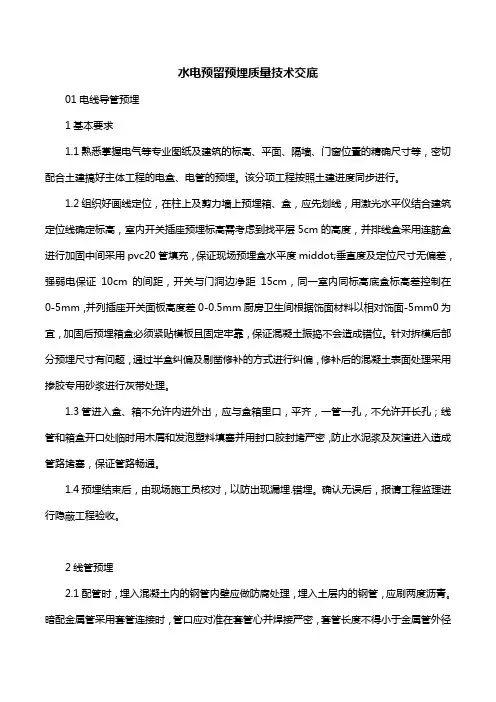

水电预留预埋质量技术交底01电线导管预埋1基本要求1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。

该分项工程按照土建进度同步进行。
1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用激光水平仪结合建筑定位线确定标高，室内开关插座预埋标高需考虑到找平层5cm的高度，并排线盒采用连筋盒进行加固中间采用pvc20管填充，保证现场预埋盒水平度middot;垂直度及定位尺寸无偏差，强弱电保证10cm的间距，开关与门洞边净距15cm，同一室内同标高底盒标高差控制在0-5mm，并列插座开关面板高度差0-0.5mm厨房卫生间根据饰面材料以相对饰面-5mm0为宜，加固后预埋箱盒必须紧贴模板且固定牢靠，保证混凝土振捣不会造成错位。
针对拆模后部分预埋尺寸有问题，通过半盒纠偏及剔凿修补的方式进行纠偏，修补后的混凝土表面处理采用掺胶专用砂浆进行灰带处理。
1.3管进入盒、箱不允许内进外出，应与盒箱里口，平齐，一管一孔，不允许开长孔；线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞，保证管路畅通。
1.4预埋结束后，由现场施工员核对，以防出现漏埋.错埋。
确认无误后，报请工程监理进行隐蔽工程验收。
2线管预埋2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。
暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。
2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。
消防金属管线禁止使用PVC管代替2.3阻燃PVC管敷设1）采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。
