各种变频器操作方法
变频器参数设置操作步骤
变频器参数设置操作步骤在工业自动化控制中，变频器广泛应用于电机的调速控制。
变频器可以根据需要调整电机的输出频率和电压，从而实现电机的精确控制。
为了使变频器能够正常工作，我们需要进行一系列参数设置。
本文将介绍变频器参数设置的操作步骤。
步骤一：进入参数设置模式1.确保变频器已经安装并连接到电源和电机。
2.打开变频器的控制面板，一般会有一个触摸屏或者按键。
3.进入参数设置模式，具体方法可以查看变频器的使用说明书。
步骤二：设置基本参数在参数设置模式下，我们需要设置一些基本参数，以适配电机和实际工作环境。
1. 设置电源电压和电机额定电压：根据实际情况设置变频器的输入电源电压和电机的额定电压，确保变频器输出电压与电机要求一致。
2. 设置变频器输出频率范围：根据实际需求，设置变频器输出频率的上下限，以适应不同的工作场景。
步骤三：设置闭环控制参数如果需要进行闭环控制，需要设置闭环控制参数。
1. 设置电机反馈信号类型：根据电机类型和反馈装置类型选择合适的反馈信号类型，常见的有编码器、霍尔传感器等。
2. 设置闭环控制模式：选择合适的闭环控制模式，如速度闭环、位置闭环等。
3. 设置反馈增益参数：根据实际情况调整反馈增益参数，以提供稳定的控制性能。
步骤四：设置保护参数为了保护电机和变频器，在参数设置中需要设置一些保护参数。
1. 设置过载保护参数：根据电机额定电流和实际工作情况，设置合适的过载保护参数，防止电机受损。
2. 设置过热保护参数：根据电机和变频器的额定温度，设置合适的过热保护参数，防止设备过热损坏。
3. 设置其他保护参数：根据实际需求设置其他保护参数，如短路保护、欠压保护等。
步骤五：保存设置参数在完成参数设置后，需要将设置参数保存到变频器中。
1. 确认所有参数设置无误后，找到保存按钮或菜单选项。
2. 选择保存功能，并按照变频器的提示进行保存操作。
3. 确认设置参数已经成功保存，并退出参数设置模式。
变频器操作规程
变频器操作规程
1. 引言
本操作规程旨在规范变频器的使用和操作，以确保设备的安全
性和稳定性。
2. 设备准备
在操作变频器之前，需要进行以下准备工作：
- 检查设备是否正常工作，如有异常情况应及时通知维修人员；
- 确保设备周围安全，没有杂物和不必要的人员。
3. 变频器开机
按照以下步骤开启变频器：
1. 按下开机按钮，确保电源正常接通；
2. 检查变频器的指示灯是否亮起，如果有异常情况应停机处理；
3. 根据需要，设置变频器的参数和工作模式；
4. 确认设置完成后，按下启动按钮。
4. 变频器操作
在正常运行期间，需要注意以下事项：
- 监测设备的运行状态，如有异常应及时处理；
- 定期检查变频器的散热情况，确保设备正常散热；- 避免在高温环境下使用变频器；
- 遵循设备的额定工作电压和电流；
- 禁止私自改动设备参数，如有需要应联系维修人员。
5. 变频器停机
在停机前，应按照以下步骤操作：
1. 按下停机按钮，将设备停止运行；
2. 断开电源，确保设备处于安全状态。
6. 紧急情况处理
在发生紧急情况时，应按照以下步骤处理：
1. 立即按下紧急停机按钮，停止设备运行；
2. 迅速采取措施排除故障；
3. 如无法解决，及时联系维修人员。
7. 安全注意事项
在操作变频器时，应注意以下安全事项：
- 禁止用湿手操作变频器；
- 禁止将金属物体放入变频器内部；
- 避免变频器长时间运行，应进行适当的休息和保养。
以上就是变频器操作规程的内容，希望能够对您有所帮助。
如果有任何问题，请及时联系。
变频器操作步骤精选全文
可编辑修改精选全文完整版变频器操作步骤一、变频器参数修改：1、按“PAR”键进入参数修改画面。
2、按或键在各组间翻动参数找到需要修改的那一组参数，再按或在组内翻动找到需要修改的组内相应的参数，需要修改那个参数翻到那个参数后按“ENTER”键，该参数会被括号括起来，再按或键进行调整，调整完后再按“ENTER”键确认。
调整完参数后需要保存，保存主参数时将参数翻到99.02，再按“ENTER”键，然后按或翻到“user 2 load”再按一下“ENTER”键，参数开始保存，保存过程中显示屏最后一行会一直闪烁，当屏幕最后一行显示不再闪烁说明保存完毕；保存从参数时将参数翻到99.02，再按“ENTER”键，然后按或翻到“user 1 load”再按一下“ENTER”键，参数开始保存，保存过程中显示屏最后一行会一直闪烁，当屏幕最后一行显示不再闪烁说明保存完毕，保存过程中不能断电。
二、变频器辨识操作：1、按“LOC”键将变频器切换为本地控制，修改变频器99组电机相关参数，电机相关参数必须和电机铭牌上的电机参数相符。
2、修改完电机参数按“ACT”键，变频器会提示辨识显示“ID MAGN”这时按启动键，变频器开始辨识，当显示屏显示“ID DOWN”，说明辨识完毕，辨识完毕后需要存储，将参数翻到99.02主参数保存在“user 2 load”,从参数保存在“user 1 load ”,保存过程中不能断电，当屏幕最后一行显示不再闪烁说明保存完毕，再按“LOC”键切换为远程控制。
三、变频器报警和故障的一般处理过程（1）在判断变频器故障前，确保给变频器提供电源（2）断电检查快速熔断器，如果有一个快熔损坏，变频器应正常显示，只是在带负荷运行时报出电源缺相故障，可更换快熔；如果两个快熔损坏，则需要用万用表检查接线端子是否有接地故障，检查作为电能储存器的电容组。
不允许在不检查的情况下，直接更换快熔，可能再次损坏快熔。
（3）观察控制盘是否亮，如果有一个控制盘不亮，可采取互换控制盘和连接线确认控制盘是否损坏。
变频器操作说明
附件三变频器操作说明一、变频器液晶屏1、液晶屏分为四种屏幕状态，通过“PRG”键依次切换，第一屏为系统状态屏，第二屏为功能设置屏，第三屏为参数设置屏，第四屏为故障记录屏。
2、系统状态屏共分两屏，分别为输入参数屏和输出参数屏，可以通过“ALT+”和“ALT-”在两屏之间切换。
3、故障记录屏：变频器最多可以记录10个已发生的重故障，可以通过“ALT+”和“ALT-”在各次故障间切换，0表示最新故障，用“▲”／“▼”查看该故障下的各单元状态（每次显示三相同一位置的三个单元），以确定发生故障单元的编号，更换对应编号的故障单元。
4、变频器上电后等到“高压指示灯”（红色指示灯）亮。
液晶屏显示“系统待机”。
5、当液晶屏不亮时可以按“ALT+”，“ALT-”或“SET”键点亮。
千万不能按红色“STOP”键，以免造成电机停机。
二、上电、运行1、巡视设备，确保正常。
2、合控制电源开关，上220V控制电。
3、待控制器起动完毕，状态显示为“高压不就绪”，且无故障报警输出，则系统正常。
若有报警输出，应立即查看故障原因，采取措施消除故障，并按系统复位键，恢复到正常状态。
4、高压合闸，待高压就绪后，状态显示为“系统待机”。
5、控制操作台启动绞车。
三、停机、下电1、运行过程中若出现异常情况，可立即拍下柜门上的“高压分断”按钮，分断进线高压开关。
注意：再次上电时顺时针旋转，解除自保并按液晶屏右下角“系统复位”按钮。
使液晶屏显示“高压不就绪”，液晶屏右上角红色“故障指示”灯不亮。
方可上电。
2、分断进线高压开关。
3、断高压后10分钟，待功率单元放电完成，断开控制电源。
在高压上电情况下一般不能断开控制电源和严禁功率单元指示灯熄灭前切断控制电源。
四、日常维护HIVERT变频器具有完善的故障监测和保护功能。
故障分为轻故障和重故障，均有报警输出。
轻故障时仅发出报警，系统可以正常上电、启动及运行，但提醒操作人员及时发现并处理。
重故障时，系统立即切断高压电源，进行故障保存，并将系统锁存，此时需要操作人员查明原因并排出故障，然后进行系统复位，将变频器恢复到正常状态。
皮带机变频器操作说明
皮带机变频器操作说明一、简介皮带机变频器是一种将交流电源转换为可调频的交流电源的设备。
它能够根据实际需要控制皮带机的转速，从而实现对物料的输送与处理。
本文档旨在详细介绍皮带机变频器的操作方法和注意事项。
二、操作步骤1. 开启电源：确保皮带机变频器与电源连接良好后，将电源开关置于ON的位置。
此时，变频器将开始供电运行。
2. 加载预设参数：在首次使用皮带机变频器之前，需要加载预设参数。
具体操作如下：a. 按下V/F键，进入参数模式。
b. 在参数模式下，按下“增加”和“减少”键，选择加载预设参数。
c. 确认加载预设参数后，按下“确认”键。
此时，变频器将自动加载预设参数并启动。
3. 控制运行状态：通过操作面板上的控制按钮，可以实现启动、停止和变速等动作。
a. 启动：按下“启动/停止”键，皮带机将开始运行。
注意确认机械部件是否处于正常运行状态。
b. 停止：按下“启动/停止”键，皮带机将停止运行。
在停止之前，请确保皮带机运行平稳。
c. 变速：通过旋转旋钮或按下“增加”和“减少”键，可以实现加速或减速调节。
4. 调节参数：皮带机变频器提供了多个参数可供用户调节。
这些参数可以影响到皮带机的性能和运行效果。
以下是常见的参数：a. 起始频率：指皮带机启动时的频率，默认为50Hz。
可以根据实际需要进行调节。
b. 加速时间：指从启动到达最大速度所需的时间，默认为10秒。
可以根据实际需要进行调节。
c. 减速时间：指从最大速度到停止所需的时间，默认为10秒。
可以根据实际需要进行调节。
d. 最大频率：指皮带机最高可达到的频率，默认为50Hz。
可以根据实际需要进行调节。
e. V/F调节：可根据实际物料的要求，进行频率和电压的调节，以达到最佳的输送效果。
5. 故障处理：在使用过程中，可能会遇到一些故障情况。
以下是常见的故障及其处理方法：a. 过载保护：当皮带机超过额定负载时，变频器将启动过载保护功能。
此时，应停止机器并检查是否存在过载情况。
AE200H变频器的操作指引

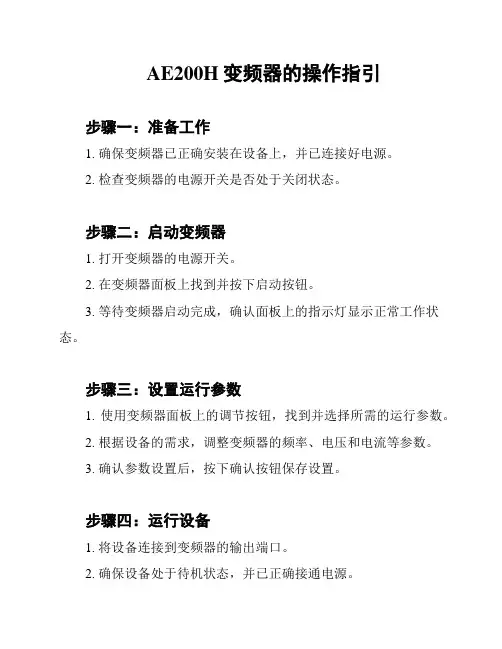

AE200H变频器的操作指引
步骤一：准备工作
1. 确保变频器已正确安装在设备上，并已连接好电源。
2. 检查变频器的电源开关是否处于关闭状态。
步骤二：启动变频器
1. 打开变频器的电源开关。
2. 在变频器面板上找到并按下启动按钮。
3. 等待变频器启动完成，确认面板上的指示灯显示正常工作状态。
步骤三：设置运行参数
1. 使用变频器面板上的调节按钮，找到并选择所需的运行参数。
2. 根据设备的需求，调整变频器的频率、电压和电流等参数。
3. 确认参数设置后，按下确认按钮保存设置。
步骤四：运行设备
1. 将设备连接到变频器的输出端口。
2. 确保设备处于待机状态，并已正确接通电源。
3. 按下变频器面板上的启动按钮，设备将开始运行。
步骤五：监控和调整
1. 在设备运行过程中，注意观察设备的工作状态。
2. 如有需要，可以通过变频器面板上的调节按钮对运行参数进行微调。
3. 如遇到异常情况或设备故障，请立即关闭变频器，并寻求专业人员的帮助。
步骤六：关闭变频器
1. 在设备使用完毕后，按下变频器面板上的停止按钮。
2. 关闭变频器的电源开关。
请按照以上操作指引正确使用AE200H变频器，如有任何问题或需要进一步的帮助，请咨询相关专业人员。
各种类型变频器10种功能参数与设置、调试步骤及方法
各种类型变频器10种功能参数与设置、调试步骤及方法一、节能控制：风机、水泵都属于减转矩负载，即随着转速的下降，负载转矩与转速的平方成比例减小，而具有节能控制功能的变频器设计有专用V/f模式，这种模式可改善电动机和变频器的效率，其可根据负载电流自动降低变频器输出电压，从而达到节能目的，可根据具体情况设置为有效或无效。
要说明的是，九、十这两个参数是很先进的，但有一些用户在设备改造中，根本无法启用这两个参数，即启用后变频器跳闸频繁，停用后一切正常。
究其原因有：(1)原用电动机参数与变频器要求配用的电动机参数相差太大。
(2)对设定参数功能了解不够，如节能控制功能只能用于V/f控制方式中，不能用于矢量控制方式中。
(3)启用了矢量控制方式，但没有进行电动机参数的手动设定和自动读取工作，或读取方法不当。
二、加减速时间：加速时间就是输出频率从0上升到最大频率所需时间，减速时间是指从最大频率下降到0所需时间。
通常用频率设定信号上升、下降来确定加减速时间。
在电动机加速时须限制频率设定的上升率以防止过电流，减速时则限制下降率以防止过电压。
加速时间设定要求：将加速电流限制在变频器过电流容量以下，不使过流失速而引起变频器跳闸；减速时间设定要点是：防止平滑电路电压过大，不使再生过压失速而使变频器跳闸。
加减速时间可根据负载计算出来，但在调试中常采取按负载和经验先设定较长加减速时间，通过起、停电动机观察有无过电流、过电压报警；然后将加减速设定时间逐渐缩短，以运转中不发生报警为原则，重复操作几次，便可确定出最佳加减速时间。
三、转矩提升：又叫转矩补偿，是为补偿因电动机定子绕组电阻所引起的低速时转矩降低，而把低频率范围f/V增大的方法。
设定为自动时，可使加速时的电压自动提升以补偿起动转矩，使电动机加速顺利进行。
如采用手动补偿时，根据负载特性，尤其是负载的起动特性，通过试验可选出较佳曲线。
对于变转矩负载，如选择不当会出现低速时的输出电压过高，而浪费电能的现象，甚至还会出现电动机带负载起动时电流大，而转速上不去的现象。
各类变频器操作方法更改版
变频器简明操作手册（第一版）沈阳数控机床有限责任公司沈阳机床集团目录目录 (1)一、富士变频器 (2)1、富士变频器的操作： (2)2、富士变频器设定： (3)二、安川变频器 (4)1、安川变频器的操作： (5)2、安川变频器的设定 (7)三、日立变频器 (9)1、日立变频器的操作 (9)2、日立变频器的设定 (10)四、艾默生变频器 (11)1、艾默生变频器的操作 (11)2、艾默生变频器的设定: (12)五、Vacon变频器 (14)1、Vacon变频器的操作 (14)2、Vacon变频器的设定 (15)针对本厂服务人员，为了能更好的为用户服务，我们将本厂机床所用变频器做了如下的简明操作手册，以便能更加熟练的掌握及操作变频器，特此编著此手册以供参考。
一、富士变频器1、富士变频器的操作：2、富士变频器设定：首先，按PRG键显示菜单——按FUNC键显示菜单明细——按∧，∨键可移动游标选择项目——按FUNC键显示相应的内容——输入数据，用SHIFT 》键任意选择要改变数据的位——按FUNC键将它存入存贮器——按RESET和PRG键可返回到原来的状态。
自学习时参数的设置步骤与上述相同，将参数F02设为0即可，然后按FWD 或RWD键——机床主轴自动运转至停止后按STOP键——再将参数F02设为1即完成变频器的运行。
其中各项参数设置如下：F00=0（数据保护）F01=1（频率设定）F02=1（自学习=0）F03=155（最高频率）(90:6140V)F04=33或50（基本频率）F05=380（额定电压）F06=380（最高电压）F05=380（额定电压）F10=1（热继电器1）F11=11.6或15.6（OL设定值）F13=2F15=160（上限频率）F16=0（下限频率）F23=0.5（起动频率）E20=9（零速信号）P01=4（极数）P02=5.5或7.5（容量）P03=11.6或15.6（额定电流）P04=2（自学习时设2）二、安川变频器1、安川变频器的操作：2、安川变频器的设定（1）、语言更换过程：首先，按MENU/ESC键数次进入Programming菜单——按ENTER键——显示A1-00=1——用>>键移动游标选择要更改的位数可以输入数据——按∧，∨键选择要改变数据的值——改为A1-00=0——进入英语语言控制状态——按ENTER键将它存入存贮器。
变频器操作面板的功能及使用方法
变频器操作面板的功能及使用方法变频器是一种用于控制电机转速的设备，它可以根据不同的工作要求来调整电机的转速，从而实现对设备的精准控制。
在变频器操作面板上，有许多功能和按钮，下面我们就来详细介绍一下变频器操作面板的功能及使用方法。
1. 参数设置功能在变频器操作面板上，有一个“参数设置”按钮，通过这个按钮可以进入到参数设置界面。
在这个界面上，可以对变频器进行各种参数的设置，比如电机的功率、转速、加减速时间、限制电流等等。
这些参数的设置对于电机的运行非常重要，因此需要根据具体的工作要求进行合理的设置。
2. 运行功能变频器的运行功能非常重要，它可以控制电机的启动、停止、正转、反转等操作。
在变频器操作面板上，有一个“运行”按钮，通过这个按钮可以对电机进行各种运行操作。
在进行运行操作时，需要注意电机的转速和电流的变化，以免对设备造成损害。
3. 监控功能在变频器操作面板上，有一个“监控”按钮，通过这个按钮可以进入到监控界面。
在这个界面上，可以实时监控电机的转速、电流、温度等参数，以及变频器的工作状态。
通过对这些参数的监控，可以及时发现设备出现的问题，并进行及时的处理。
4. 报警功能在变频器操作面板上，有一个“报警”按钮，当设备出现问题时，会自动触发报警功能。
通过这个功能，可以及时发现设备故障，并进行处理。
在进行报警处理时，需要查看变频器的报警代码，并根据代码来进行相应的处理。
5. 调试功能在变频器操作面板上，有一个“调试”按钮，通过这个按钮可以进入到调试界面。
在这个界面上，可以对电机进行各种调试操作，并进行参数的调整和优化。
通过对电机的调试，可以提高设备的运行效率和稳定性。
变频器操作面板的功能非常丰富，并且非常重要。
在进行操作时，需要仔细阅读使用手册，并根据具体的工作要求进行合理的设置和操作。
只有这样，才能保证设备的正常运行和稳定性。
变频器的基本操作流程
变频器的基本操作流程
变频器的基本操作流程主要包括以下步骤：
1. 上电：首先确认电源电压与变频器额定电压相符，然后连接电源，开启变频器电源开关。
2. 设定参数：根据电机和负载特性，在变频器操作面板上设置相关参数，如频率上限、下限、启动方式、加速时间、减速时间等。
3. 连接电机：将电机电缆正确接入变频器的输出端子。
4. 启动运行：设置好所需运行频率后，通过操作面板或外部控制信号启动变频器，电机将以设定的频率运转。
5. 监控与调整：在运行过程中，可根据需要监控电流、电压、频率等参数，并根据实际情况进行实时调整。
6. 停机操作：停止电机运行时，按照设定的减速时间逐渐降低频率至零，或直接断开运行命令，确保平稳停机。
变频器参数设置操作步骤手动调整
变频器参数设置操作步骤手动调整引言变频器是一种用于调整电机转速的设备，广泛应用于工业领域。
为了实现最优的性能调整，需要对变频器进行参数设置。
本文将介绍手动调整变频器参数的操作步骤。
步骤一：进入参数设置界面1.确保变频器已经安装并连接好稳定的电源。
2.打开变频器控制面板，按下“开机”按钮将变频器启动。
3.进入变频器的主界面，通常可以通过键盘或触摸屏进行导航。
步骤二：调整基本参数1.在参数设置界面中，找到“基本参数”选项。
2.进入“基本参数”设置界面后，根据实际需求调整以下参数：–频率：设置电机的运行频率。
–电压：调整电机的工作电压。
–过载能力：设定变频器的过载能力，以适应负载的变化。
–制动方式：选择制动电阻或回馈单位等制动方式。
–耐压等级：设定变频器的耐压等级以确保设备的安全性。
步骤三：调整控制参数1.在参数设置界面中，找到“控制参数”选项。
2.进入“控制参数”设置界面后，根据实际需求调整以下参数：–加速时间：设置电机加速到设定频率所需的时间。
–减速时间：设置电机从设定频率减速到停止所需的时间。
–PID参数：根据负载的变化调整PID参数，以提高系统的响应性能。
–转矩控制方式：选择矢量控制或矢量控制转矩控制方式。
–频率反馈：设定变频器通过何种方式获取电机的运行状态。
步骤四：保存并应用参数设置1.在参数设置界面中，找到“保存”或“应用”选项。
2.确认所有参数设置已经调整完毕后，点击“保存”或“应用”按钮。
3.变频器将会保存并应用新的参数设置。
4.若要在以后使用同样的参数设置，可以点击“导出参数”将参数设置导出到外部存储设备，以备将来使用。
步骤五：测试和修正参数设置1.在设备安装完毕后，进行一些初始测试以验证参数设置的准确性。
2.观察电机的运行情况，如有必要，可以返回参数设置界面进行一些微调。
3.通过不断测试和修正，最终获得符合要求的参数设置。
总结手动调整变频器参数是确保变频器顺利运行的重要步骤。
正确设置参数可以提高电机的性能和稳定性，从而达到更好的工作效果。
变频器运行操作步骤
2.3）控制电源上电后，变频器显示
3.观察变频器的键盘显示，如果键盘上显示有故障（键盘上故障指示灯长亮）,
按键盘上的故障复位键，确定故障是否能被复位，如不能复位说明设备有问题，
察看键盘的故障提示，采取相应解决的措施，或按控制柜上提供的电话
（021-58485775热线电话）联系西门子上海电气传动设备有限公司。如果键盘
把预防人身电网设备事故作为重点安全工作来抓检查贯彻落实南方电网安全生产三大规定情况检查两防执行情况及时发现和解决存在的问题提高防人身事故和防电气误操作事故的处理能力从源头上预防和阻止事故的发生使安全管理工作关口前移从而实现保人身保电网保设备安全生产目标收到一定的效果
变频器运行操作步骤
一． 变频器启动电机操作
味。 4、经常用一张A4纸检查变压器柜、功率柜进风口风量（A4纸应能被过滤网牢
牢吸住，如有问题及时排除（更换或清洗过滤网或检查风扇是否有问题）。 5、建议变频器投入运行头一个月内，检查所有进出线电缆之间连接电缆，若
有松动现象，应将之紧固，以后每六个月定期检查一遍（包括控制线）。 并用吸尘器将柜内灰尘清除干净。注意：不能碰到内部的光纤 6、经常记录变频器运行情况（运行模式、电压、电流、速度、功率等），发 生跳闸时，要记录下故障情况（如上所示的查看故障方法），查明原因后 方可再次送电。
网积有灰尘，将之取下，换上干净的滤网，一定要保持滤网绝对干燥， 否则会损害变频器，造成严重后果。
紧固工作：进出/线电缆，功率单元进/出线，控制柜端子排，看上 边的力矩标志。
在维护时候，不能碰到内部的任何电子线路板和光纤。
西门子电气驱动（上海）有限公司 高峰
一.人身及设备安全注意事项
完美无谐波变频器在设计时考虑到人身安全，然而，象所有高压设备一样， 许多内部连接均存在致命电压。另外，散热器和许多其它元件都很热，不 能接触。在操作或接近完美无谐波系统时必须考虑如下警告。 • 在柜内靠近或接触元器件时要消除静电（ESD）。印刷线路板上有许多 元件对静电很敏感。接触或维护对静电敏感元件的工作只能由阅读并理解 专门静电技术的专业人员完成。以下是关于静电的部分指导，这些规则可 以大大降低静电对PC板上元件的危害。
变频器调试和操作方法
变频器调试和操作方法变频器是一种能够调节电动机的运行频率和电压的电力变换装置。
它可以实现电动机的无级调速，适用于各种自动化控制系统。
本文将从变频器的调试和操作方法两个方面进行详细介绍。
一、变频器的调试方法1. 保证电气连接：在对变频器进行调试之前，需要确保电气连接正确无误。
检查各个电缆连接是否紧固可靠，接线是否正确，防止电气故障导致变频器无法正常工作。
2. 设置基本参数：通过变频器的人机界面设置基本参数。
首先，设置运行频率范围，包括最低频率和最高频率；然后设置运行电压范围，通常为变频器的额定电压范围；最后，设置变频器的额定电流和功率。
3. 调节PID参数：PID参数是控制变频器的关键，它直接影响变频器的性能。
通常会通过试运行的方式调节PID参数，根据实际的运行效果进行调整，以达到最佳的控制效果。
4. 检查保护功能：变频器通常具有多种保护功能，如过流保护、过载保护、过热保护等。
在调试过程中，需要检查这些保护功能是否正常工作，以确保电动机的安全运行。
5. 进行试运行：完成以上步骤后，可以进行试运行。
通过改变运行频率和电压，观察电动机的运行状态，检查是否存在异常情况。
同时，可以通过调节PID参数，进一步优化控制效果。
二、变频器的操作方法1. 开关机操作：变频器的开关机操作通常是通过变频器的面板按钮进行。
按下开关按钮，变频器开始工作；再次按下开关按钮，变频器停止工作。
在操作过程中，需要注意遵守操作规程，以免发生意外。
2. 调节运行频率和电压：变频器的主要功能是调节电动机的运行频率和电压。
可以通过变频器的人机界面进行调节，或者使用外部信号进行调节。
在调节过程中，需要根据实际需要进行合理的设置。
3. 监测运行状态：变频器通常具有故障报警功能，可以通过变频器面板上的指示灯或者人机界面上的显示来监测电动机的运行状态。
如果出现故障，需要及时排除故障，以确保设备的安全运行。
4. 进行故障诊断：如果电动机发生故障，可以通过变频器的故障诊断功能进行故障排查。
变频器操作规程
外观擦拭干净
2
数显表显示无缺笔开关
3
开关、旋钮功能正常
4
5
保 养 记 录
1
2
3
4
5ห้องสมุดไป่ตู้
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
异 常
记 录：
签名：
定 期 点 检
序号
项 目
点检日期
结 论
1
开关、旋钮功能（2次/月）
2
3
4
异常
记录：
签名：
三、操作说明：
3-1开机前先确定所有开关均置于OFF位置（电压切换开关于0～150V位置）。
3-2确定电源无误之后，接上电源使用。
3-3打开输入开关。
3-4启开输入电源开关后，约在3～5秒后，蜂鸣器响，待按下重置开关才供应输出电压。
3-5调整频率旋钮及电压旋钮设定所需之输出频率及电压。
3-6将负载接于插座，一切无误后，打开电源输出开关。
4-2如需作HI/LO电压切换时，请先将负载关闭，变频器之输出开关关闭后再切换，以确保设备安全。
4-3如需400Hz频率或解除400Hz频率，请先将负载关闭，输出电压调整至110V或220V后再切换。
有 限 公 司
仪器、检测设备保养卡
年 月
HWD4025高低温试验箱 机台保养卡
机台编号
日 常 保 养 项 目
有限公司
标准书名称
变频器操作使用标准
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频器操作简明手册（第二版）沈阳第一机床厂沈阳机床集团变频器简明手册第二版目录目录 (1)一、富士变频器 (2)1、富士变频器的操作： (2)2、富士变频器设定： (2)二、安川变频器 (4)1、安川变频器的操作： (4)2、安川变频器的设定 (11)三、日立变频器 (12)1、日立变频器的操作 (12)2、日立变频器的设定 (12)四、艾默生变频器 (14)1、艾默生变频器的操作 (14)2、艾默生变频器的设定: (14)五、Vacon变频器 (16)1、Vacon变频器的操作 (16)2、Vacon变频器的设定 (16)六、汇川变频器 (18)1、汇川变频器的设定: (18)沈阳第一机床厂 1第二版 变频器简明手册沈阳第一机床厂2一、富士变频器1、富士变频器的操作：2、富士变频器设定：首先，按PRG 键显示菜单——按FUNC 键显示菜单明细——按∧ ，∨键可移动游标选择项目——按FUNC 键显示相应的内容——输入数据，用SHIFT 》键任意选择要改变数据的位——按FUNC 键将它存入存贮器——按RESET 和PRG 键可返回到原来的状态。
自学习时参数的设置步骤与上述相同，将参数F02设为0即可，然后按FWD 或RWD 键——机床主轴自动运转至停止后按STOP 键——再将参数F02设为1即完成变频器的运行。
其中各项参数设置如下：F00=0F01=1（频率设定）变频器简明手册第二版F02=1（自学习=0）F03=155（最高频率）(90:6140V)F04=33或50（基本频率）F05=380（额定电压）F06=380（最高电压）F05=380（额定电压）F10=1（热继电器1）F11=11.6或15.6（OL设定值）F13=2F15=160（上限频率）F16=0（下限频率）F23=0.5（起动频率）E20=9（零速信号）P01=4（极数）P02=5.5或7.5（容量）P03=11.6或15.6（额定电流）P04=2（自学习时设2）E01＝9（外部故障信号连接时设）E02＝8（外部故障信号连接时设）沈阳第一机床厂 3第二版 变频器简明手册沈阳第一机床厂4二、安川变频器1、安川变频器的操作：变频器简明手册第二版沈阳第一机床厂 5第二版变频器简明手册6沈阳第一机床厂变频器简明手册第二版沈阳第一机床厂 7第二版变频器简明手册8沈阳第一机床厂变频器简明手册第二版沈阳第一机床厂 92、安川变频器的设定（1）、自整定：按面板上“MENU”键数次使变频器处于“AUTO-TUNING”状态，设置参数：A1-00=0 显示语言：英语T1-01=0 旋转型自学习T1-02=11 电机额定输出功率T1-03=380 电机额定电压T1-04=22.6 电机额定电流T1-05=33 电机基频T1-06＝4 电机极数T1-07=990 电机额定转速出现“TUNING READY?”“PRESS RUN KEY”时按“RUN”键，开始自整定。
自整定结束时出现“TUNE SUCCESS”信息。
再按“MENU”使变频器处于“QUICK SETTING”状态（2）、设置参数：A1-01=2 参数存取级别A1-02=2 开环控制模式b1-01=1 频率指令b1-02=1 运行指令b1-03=0 停止方法C1-01=10 加速时间C1-02=10 减速时间E1-01＝380 输入电压E1-04＝173 最高频率E1-05＝380 最大电压E1-06＝33 基频E1-13＝380 基电压E2-01＝22.6 电机额定电流E2-11＝11 电机额定功率L1-01＝1 电机保护功能选择L3-04＝0 减速中防止失速H1-01=25 （外部故障信号连接时）（3）设置完成后按“MENU”键将页面调到“OPERATION”状态后再执行。
（4）、提示：进入模式或确认参数值按“DATA/ENTER”键；调整数值大小时在位数间切换使用“＞”键；调整大小时进入下/上一个目标用“∧”“∨”键；设置“A1-01”要进入到“PROGRAMMING”状态，用“＞”键将光标移至参数的数字区，再用“∧”键调到“A1-01”后赋值。
三、日立变频器1、日立变频器的操作首先，按FUNC键显示功能——按“∧”“∨”键选择功能——按FUNC键进入数值设置——按“∧”“∨”键进行数据设定——按STR键进行数据确认存储。
自整定：A001（频率指令选择）置02A002（运行指令选择）置02A003（基本频率）置50或33A044（无传感器矢量控制）置03A051（内部直流制动无效）置0A082（电机电压选择）置380H001（参数自整定：电机旋转）置02H002（电机常数选择）置01H003（额定功率）置5.5或7.5H004（电机极数）置4以上参数设定完后，按RUN键，电机开始自整定，运行灯灭结束结束后参数设定A001（频率指令选择）置01A002（运行指令选择）置01A004（最大频率）置152A011（起动频率）置5A012（终止频率）（置0相当于最大频率）A013（起始频率变化率）置0（可抑制零漂）A061（频率上限）置152（置0相当于最大频率）F002（加速时间）：置10F003（减速时间）：置10H005（响应速度）：置10B090（BRD使用率）：置10%~15%B095（能耗制动）置02C021（频率到达设定）置01C022（零速到达设定）置21四、艾默生变频器1、艾默生变频器的操作2、艾默生变频器的设定:首先，按MENU/ESC键进入菜单——按∧，∨键可移动游标选择项目——按ENTER键进入并可以输入数据——用>>来选择需要修改的位数——按∧，∨键选择要改变数据的值——按ENTER键将它存入存贮器——按ESC键可返回到原来的状态。
上电后将FP.01置0自整定：F0.00（频率通道选择）置0F0.03（运行命令通道）置0F0.06（基本频率）置33.3F0.07（最大输出电压）置380FH.00（电机极数）置4FH.01（额定功率）置7.5FH.02（额定电流）置15.6FH.09（参数自整定）置2以上参数设定完后，按RUN键，电机开始自整定，运行灯灭结束结束后参数设定F0.00（频率通道选择）置3F0.02（运行频率数字设定）置197F0.03（运行命令通道）置1F0.05（最大输出频率）置197F0.10（加速时间）置15------(不可小于12)F0.11（减速时间）置6------(可调)F0.12（上限频率）置197F1.07（最大对应频率）置197F2.13（能耗制动）置1F2.14（制动使用率）置80F3.06(AVR功率) 置1F3.10(载波频率) 置10FL.00(过载保护选择) 置2FL.12(保护动作选择) 置000FH.09(参数自整定) 置0F7.35(端子正反逻辑设定)置400.F7.00置7（外部故障信号连接时）F7.01置8（外部故障信号连接时）如果出现电机无法完全停止问题,可以通过设定F2.05置2解决。
五、Vacon变频器1、Vacon变频器的操作RESET/enter=在这个按钮上集中了两操作，除了参数编辑模式之外，主要作为复位按钮。
Reset=复位当前故障。
Enter=Enter按钮用来：1）确定选择；2）历史故障复位（按2-3秒）。
▲=浏览按钮向上。
+ 浏览主菜单和不同的子菜单。
编辑参数值。
- =浏览按钮向下。
▼浏览主菜单和不同的子菜单。
编辑参数值。
< =菜单按钮向左。
在菜单结构中向左移动。
向左移动指针（在参数菜单中）。
退出菜单编辑模式。
按下2-3秒返回到主菜单。
➢=菜单按钮向右。
在菜单结构中向右移动。
向右移动指针（在参数菜单中）。
退出菜单编辑模式。
START=起动按钮。
如果面板是当前的控制源，起动电机。
STOP =停止按钮。
按下这个按钮停止电机。
2、Vacon变频器的设定首先，按“<”键至查到需要的项目——按“▲或▼”键选择所需参数——按“>”键或输入数据——按“▲或▼”键进行数据增减——按RESET键进行数据存储——按“<”返回，如此重复完成变频器的设置。
Vacon变频器无须自整定步骤，只进行正确参数设定即可：P2.1.2 = 150 （最大频率，可调）P2.1.3 = 4 （加速时间）P2.1.4 = 4 （减速时间）P2.1.5 = 23 （电流极限）P2.1.6 = 380 （电机额定电压）P2.1.7 = 50 （电机额定频率）P2.1.8 = 1450 （电机额定转速）P2.1.9 = 11.6 （电机额定电流）P2.1.12 = 1 （电机斜坡停车）P2.1.13 = 1 （U/F最优化）P2.2.18 = 0.4 （参考标定最小值）P2.2.19 = 150 （参考标定最大值）P2.4.2 = 1 （制动斩波器在运行状态使用）P2.6.1 = 1 （电机控制模式为速度控制）P2.2.2=4 （外部故障信号连接时）P2.2.1=3 （外部故障信号连接时）P2.3.2=11P2.3.4=13P2.3.12=1P2.3.13=0.1以上为五种变频器的简明操作过程，仅供参考，如有不明之处，请参照随机床所带《变频器操作手册》。
六、汇川变频器1、汇川变频器的设定:首先，按PRO键进入菜单——按∧，∨键可移动游标选择项目——按ENTER键进入并可以输入数据——用>>来选择需要修改的位数——按∧，∨键选择要改变数据的值——按ENTER键将它存入存贮器——按ESC键可返回到原来的状态。
自整定：F1-00（频率通道选择）置1F1-01（额定功率）置5.5F1-02（电机额定电压）置380F1-03（额定电流）置11.6F1-04（电机额定频率）置50F1-05（额定转速）置1460F1-11（参数自整定）置2以上参数设定完后，变频器显示”TUNE”字样且闪烁,然后按RUN键，调谐开始,此时变频器面板显示”TUNE”字样固定,即调谐正在进行.调谐约1分钟.调谐完成后变频器面板恢复到默认值(出厂默认值是50.00)动态调谐完成.结束后参数设定F0-02（端子操作）置1F0-03（模拟量控制）置2F0-17（加速时间）置3F0-18（减速时间）置3F2-00（矢量控制参数）置30F2-01（矢量控制参数）0.5F2-03（矢量控制参数）置30F2-04（矢量控制参数）置0.5F2-07（矢量控制参数）置0.02F4-00（正转指令）置1F4-01 (反转指令) 置2F4-02 (外部故障) 置33F4-03 (故障复位) 置9F4-17 (滤波时间) 置0.5F5-00 (开关量输出) 置1F5-01 (零速信号) 置5F5-02 (故障输出) 置2F5-04 (速度到达) 置4F6-04置0.3F6-05 置20F6-06置0.3F0-10 (最大频率) 置150F0-12 (上限频率) 置150。
