激光打印机维修培训资料

2.3 显影
感光鼓上有了静电潜像， 还需要通过碳粉加以还 原成图象。磁辊通磁性 将一定量的碳粉吸附在 表面,在出粉刀的控制下， 在磁辊表面形成一特定 厚度的均匀碳粉层，再
充上负电，使碳粉颗粒 带上负电荷。这样，带
了负电的碳粉颗粒会在
电场的作用下，根据同 性相斥、异性相吸的原
理，吸附在感光鼓上显 正电的区域，从而使图 像变的清晰可见
（充电电流过高引起）、表面阻挡层不良造成对 感光，表面的污染，成品静置久时甚至会与感 光鼓粘结在一起，由于橡胶材料过硬会引起噪 声。凹凸不平的表面会对感光鼓造成磨损，甚
3.2 感光鼓
作用 由铝筒和感光材料构成，是碳粉盒的成像中 心，是文字图像的载体
容易出现的缺陷 色浅、底灰、鬼影、黑版白点（线）、白版黑
封刮片 10、搅拌器 1ຫໍສະໝຸດ Baidu、磁辊毛毡
以下是常用易耗件的作用及容易出现的缺陷
3.1 充电辊
一、作用
是由金属内芯和外层导电橡胶组成的圆柱体， 负责给感光鼓充电；同时是对感光鼓造成磨损 的主要部件之一，所以其表面状态和硬度很重
要二。、容易出现的缺陷
色浅、底灰、鬼影、白版黑点或黑线、水平黑 线
上定影辊
纸 下定影辊
2.6 清洁
由于鼓表面的碳粉
并不会100%地被转移
到纸上，残余在OPC
上的粉要用清洁刮刀
清除下来，并收集到
粉盒废粉仓内
WB
2.7 消电
经过转印后鼓表面仍 带有静电荷，要靠充 电辊使用其静电消除， 以便进行下一周期的 显影
残余电荷
OPC
三、粉盒主要有以下易耗件组成
1、充电辊 2、感光鼓 3、磁辊 4、清洁刮刀 5、出粉刀 6、碳粉 7、粉仓 8、粉仓/废粉仓 9、粉仓密封刮片/废粉仓密
打印机的原理主要经过七个过程
充电辊(PCR) 清洁刮刀（WB）
鼓保护罩
激光
出粉刀(DB)
上定影辊 下压力辊
opc
搅拌棒
碳粉(TONER)
清洁刮片
磁辊（MR） 感光鼓（OPC) 纸张
转印辊
一、充 电
二、曝 光
三、显 影
四、转 印
五、定 影
六、清 洁
电子成像过程
加热 5 定影
加热 单元
充电辊
点 （线）、碳粉在鼓表面成膜、耐磨性差、 涂层易破损、齿轮松动、导电片异位等。
3.3 磁辊
作用 负责将粉仓内的碳粉带出来，并通过摩擦使碳
粉带电。它是对黑度影响最大的部件之一。
容易出现的缺陷 色浅（包括局部和整体）、底灰、过黑、黑版
白点、涂层耐磨性差、竖的白线条、导电弹簧 接触不良、金属轴部分粗糙、耐磨性差。
1.1供电系统
Power System（供电系统） 供电系统作用于其它5个系统，根据需要，输入 的交流电被调控为高压、低压、直流电。高压电一般作用于成像系统。很多 打印机的高压板、电源板以及DC控制板被集成在一起。低压电主要用来驱动 各个引擎马达，其电压根据需要而定。直流电主要用来驱动DC板上的各种型 号的传感器、控制芯片以及CPU等
1.5 成像系统
Image Formation System（成像系统） 成像系统的工作过程大至上分为两个 过程：前期的准备工作，后期的定影成形工作 .
前期的准备工作和后期的定影就相当于打印机的工作原理.
1.6 搓纸系统
搓纸系统主要由进纸系统和出纸系统构成。。打印纸在整个输纸路中的走动 都是有严格的时间范围，超出了这个时间范围，打印机就会报卡纸。而对具 体位置的监控则是通过一系列的传感器监测完成的。目前激光打印机中的传 感器大部分是光敏二极管元件构成的。

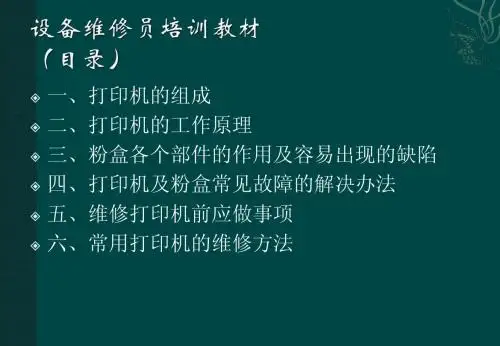

设备维修员培训教材 （目录）
一、打印机的组成 二、打印机的工作原理 三、粉盒各个部件的作用及容易出现的缺陷 四、打印机及粉盒常见故障的解决办法 五、维修打印机前应做事项 六、常用打印机的维修方法
激光打印机主要有6大系统组成
1、供电系统 2、直流控制系统 3、接口系统 4、激光扫描系统 5、成像系统 6、搓纸系统
Formatter System（接口系统） 接口系统是打印机和计算机连接的桥 梁，它负责把计算机传递过来的一定格式的数据翻译成DC板能处理的格 式，并传递给DC板,来控制整个打印机的运作.
1.4 激光扫描系统
Laser/Scanner System（激 光扫描系统） 激光扫描系统 的主要作用是产生激光束，在 OPC（感光鼓）表面曝光，形 成电子潜象。激光扫描系统主 要有三个部分：多边形旋转马 达、发光控制电路、透镜组。 旋转马达主要通过高速旋转的 多棱角镜面，把激光束通过透 镜折射到OPC表面。发光控制 电路主要是产生调控过的激光 束,透镜组主要通过发散，聚 合功能把光线折射OPC表面。
3.4 清洁刮刀
作用 负责将文字图像转印后残留在鼓表面的碳
粉清洁下来，由聚氨酯橡胶或硅橡胶制成；同 时也是对鼓产生磨损的主要部件之一。
容易出现的缺陷 底灰、竖的黑线（色较浅）、橡胶过硬对感光
2.4 转印
携带碳粉图像的鼓转 动，并与同样速度的 纸相遇。转印辊给纸 背面施以正的电压， 使带负电的碳粉被吸 引到纸上
opc 转印辊
2.5 定影
携带碳粉图像的纸进 入定影组件，定影组 件由一个加热辊 和 一个压力辊组成。纸 张经过组件,在热和 压力的作用下，碳粉 粒子经过高温把碳粉 熔进纸纤维中，最终 形成我们所看到的打 印稿。
1.2 直流控制系统
DC Controller System（直流控制系统） 直流控制系统主要用来协调和控 制打印机的各系统之间的工作：从接口系统接收数据，驱动控制激光扫描单 元、测试传感器、控制交直流电的分布，过压/欠流保护、节能模式、控制高 压电的分布等。其电路构成比其它5 个系统都复杂.
1.3 接口系统
电子充电 1
2 激光照射
显影套筒
显影部件
清洁刮板 清洁部件
感光鼓
碳粉
清洁 6 转印 4
转印辊
纸张
3 显影
2.1 充电
粉盒的充电辊通过与 机器的电晕丝接触, 机器在接到要打印信 息时,充电辊给旋转 中的感光鼓表面布上 一层均匀的负电荷
2.2 曝光
携带数字信号的激光 束扫描感光鼓的表面， 接受激光照射的部位 变为导体，静电荷消 失，未经激光照射的 地方保持原来的电荷， 这样鼓的表面就形成 了静电潜像。
