防喘振
压缩机喘振
四、处理措施
由于此次喘振情况的发生是由于工艺系统波 动造成,而防喘振控制系统工作正常,波动 1分钟后系统即自动恢复正常,经厂领导同 意,将防喘振线复位,将防喘振各工作区恢 复原状。 另外,此次喘振发生时,机组未出现异常温 度、振动及位移波动情况,而且能够迅速恢 复正常,也可以验证K-2202防喘振控制系 统工作原理正确,可以承受一定范围的波动。
三、防喘振画面
在画面坐标系里有机组工作点位置,工作点状态和三条折线的显示。 坐标系的横坐标为 Hx(%),坐标系的纵坐标为Pd/Ps。h为入口差压, Ps为入口压力,Pd为出口压力。 三条折线,分别是红线(喘振线),蓝线(初始控制线),黄线(实 际控制线) 。各条线具体说明如下: 红线:喘振线 工作点进入喘振线(红线)左边,机组已进入喘振区。系统已提前迅 速将防喘振阀全打开,系统正常投用不会出现这种情况。 蓝线:初始控制线 初始控制线(蓝线)是由厂家提供的出厂防喘振线。 黄线:实际控制线 当机组在实际运行过程中,如果工作点进入喘振线左边,并在自动位 置时,为了今后机组控制更安全,防喘振线自动向右平移,最多校正 十次,画面记数显示校正次数。这种现象没发生时,实际控制线与初 始控制线重叠,由于这两条线重叠在画面上蓝线显示不出来。
防喘振调节有手动,半自动,全自动三种方式。 1 手动方式: 工作点进入喘振线左边,此时机组在危险区,人为输入阀位无 效。工作点进入喘振线右边,可人为输入阀位。 2 半自动方式: 防喘振阀实际输出取手动和自动输出的高值。即人为输入阀位 只能大于自动输出,否则人为输入阀不起作用。 3自动方式: 工作点进入实际防喘振线左边,在自动位置时,PID自动调节 开阀。工作点进入实际防喘振线右边,在自动位置时,PID自 动调节关阀。

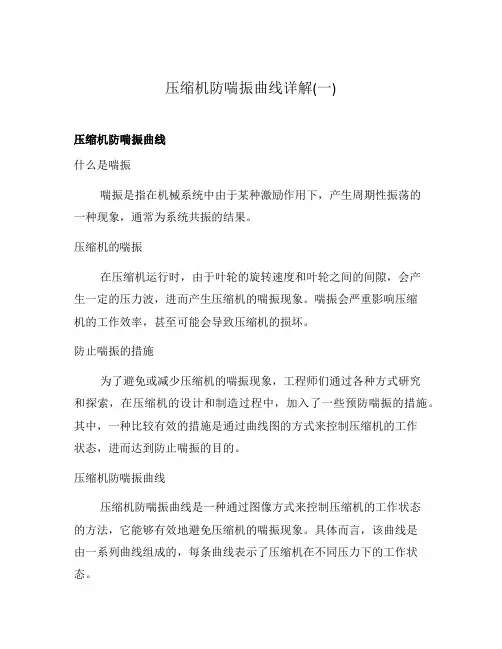

压缩机防喘振曲线详解(一)
压缩机防喘振曲线详解(一)压缩机防喘振曲线什么是喘振喘振是指在机械系统中由于某种激励作用下,产生周期性振荡的一种现象,通常为系统共振的结果。
压缩机的喘振在压缩机运行时,由于叶轮的旋转速度和叶轮之间的间隙,会产生一定的压力波,进而产生压缩机的喘振现象。
喘振会严重影响压缩机的工作效率,甚至可能会导致压缩机的损坏。
防止喘振的措施为了避免或减少压缩机的喘振现象,工程师们通过各种方式研究和探索,在压缩机的设计和制造过程中,加入了一些预防喘振的措施。
其中,一种比较有效的措施是通过曲线图的方式来控制压缩机的工作状态,进而达到防止喘振的目的。
压缩机防喘振曲线压缩机防喘振曲线是一种通过图像方式来控制压缩机的工作状态的方法,它能够有效地避免压缩机的喘振现象。
具体而言,该曲线是由一系列曲线组成的,每条曲线表示了压缩机在不同压力下的工作状态。
曲线的作用通过压缩机防喘振曲线,可以清晰地看到压缩机在不同压力下的工作状态,进而根据实际情况来调整压缩机的工作状态,避免或减少喘振的发生。
因此,压缩机防喘振曲线是一种有效的防止喘振的措施。
结论通过引入压缩机防喘振曲线这一有效的技术手段,压缩机的工作效率和稳定性得以提高,喘振现象得到有效遏制。
作为机械系统中非常重要的一环,压缩机的稳定运行是保证生产效率的关键因素,因此,对压缩机防喘振曲线的研究和应用具有重要的意义。
总结压缩机防喘振曲线是一种非常实用的技术手段,它通过图像的方式清晰地表现了压缩机在不同压力下的工作状态,为压缩机的稳定运行提供了有力的保障。
在实际应用中,对于压缩机的设计和制造人员来说,深入研究和掌握压缩机防喘振曲线的相关原理和技术,将对提高产品的品质和市场竞争力有着重要的促进作用。
喘振的原因及解决方法有哪些
喘振的原因及解决方法有哪些喘振是一种常见的故障,那么喘振是什么原因造成的呢?下面是店铺精心为你整理的喘振的原因及解决方法,一起来看看。
喘振的原因烟风道积灰堵塞或烟风道挡板开度不足引起系统阻力过大。
(我们有碰到过但不多);两风机并列运行时导叶开度偏差过大使开度小的风机落入喘振区运行(我们常碰到的情况是风机导叶执行机构连杆在升降负荷时脱出,使两风机导叶调节不同步引起大的偏差);风机长期在低出力下运转。
喘振的解决方法风机在喘振区工作时,流量急剧波动,产生气流的撞击,使风机发生强烈的振动,噪声增大,而且风压不断晃动,风机的容量与压头越大,则喘振的危害性越大。
故风机产生喘振应具备下述条件:a)风机的工作点落在具有驼峰形Q-H性能曲线的不稳定区域内;b)风道系统具有足够大的容积,它与风机组成一个弹性的空气动力系统;c)整个循环的频率与系统的气流振荡频率合拍时,产生共振。
旋转脱流与喘振的发生都是在Q-H性能曲线左侧的不稳定区域,所以它们是密切相关的,但是旋转脱流与喘振有着本质的区别。
旋转脱流发生在图5-18所示的风机Q-H性能曲线峰值以左的整个不稳定区域;而喘振只发生在Q-H性能曲线向右上方倾斜部分。
旋转脱流的发生只决定叶轮本身叶片结构性能、气流情况等因素,与风道系统的容量、形状等无关。
旋转对风机的正常运转影响不如喘振这样严重。
风机在运行时发生喘振,情况就不相同。
喘振时,风机的流量、全压和功率产生脉动或大幅度的脉动,同时伴有明显的噪声,有时甚至是高分贝的噪声。
喘振时的振动有时是很剧烈的,损坏风机与管道系统。
所以喘振发生时,风机无法运行。
防止喘振的措施1)使泵或风机的流量恒大于QK。
如果系统中所需要的流量小于QK时,可装设再循环管或自动排出阀门,使风机的排出流量恒大于QK. ;2)如果管路性能曲线不经过坐标原点时,改变风机的转速,也可能得到稳定的运行工况。
通过风机各种转速下性能曲线中最高压力点的抛物线,将风机的性能曲线分割为两部分,右边为稳定工作区,左边为不稳定工作区,当管路性能曲线经过坐标原点时,改变转速并无效果,因此时各转速下的工作点均是相似工况点。
压缩机防喘振系统出现的问题及防范措施
压缩机防喘振系统出现的问题及防范措施
压缩机防喘振系统是用于防止压缩机在工作过程中出现喘振现象的一种控制系统。
喘振是指压缩机在运行过程中由于压力倒挂和气阀开闭不当等原因,使得压缩机出现杂音、振动加剧,甚至引起设备损坏的现象。
1. 振动增大:喘振会使得压缩机的振动加剧,导致设备整体的振动增大,从而造成设备寿命降低、设备故障增多等问题。
2. 噪音增大:喘振会使得压缩机发出较大的噪音,影响工作环境和工人的身心健康。
3. 能耗增加:喘振会使得压缩机的工作效率下降,从而导致能耗增加,造成能源的浪费。
4. 设备损坏:喘振会使得压缩机的工作过程不稳定,从而可能导致设备的损坏,增加维修和更换的成本。
1. 定期检修:定期检修压缩机,对机械设备、气阀等进行维护和修理,确保其正常工作。
2. 合理选型:在选用压缩机时,需要根据实际工况和设备需要,选择合适的型号和规格,减少喘振的可能性。
3. 安装调试:在安装压缩机时,需要严格按照厂家的要求进行安装和调试,确保设备的稳定运行。
4. 加装减振装置:在压缩机的进出口处加装减振装置,减少设备振动对周围环境和设备的影响。
5. 增加控制系统:增加喘振控制系统,可以监测和控制压缩机的工作状态,及时采取措施避免喘振的发生。
6. 做好运行维护:在压缩机工作过程中,要做好运行控制和维护,及时清洁设备和更换损坏的部件,确保设备的正常工作。
7. 培训工作人员:对使用压缩机的工作人员进行培训,提高其对喘振现象的识别和处理能力,减少人为操作引起的喘振问题。
通过采取上述防范措施,可以有效降低压缩机防喘振系统出现问题的可能性,提高设备的安全性和稳定性,延长设备的使用寿命,减少生产成本。
压缩机防喘振的3种控制方法
压缩机防喘振的3种控制方法
压缩机喘振是一种有害的现象,因为喘振可能导致压缩机损坏或减少其寿命。
因此,为了防止压缩机喘振,可以采取以下三种控制方法:
1. 变频控制方法
变频控制方法是通过改变压缩机的转速来防止喘振。
具体来说,当输入流量低于一定值时,压缩机将自动降低转速,从而防止喘振。
这种方法的好处是不会产生噪音和振动,而且可以在喘振之前避免发生。
但是,这种方法的缺点是成本较高,需要购买变频设备。
2. 放气控制方法
放气控制方法是通过对不合格气体进行放气来防止喘振。
具体来说,当气体浓度低于一定值时,压缩机将自动放气,从而防止喘振。
这种方法的好处是成本较低,但缺点是会产生一定的噪音和振动,而且需要人工干预。
3. 自动控制方法
自动控制方法是通过对压缩机的转速和气体浓度进行监测和自动调整来防止喘振。
具体来说,当输入流量低于一定值时,压缩机将自动降低转速,从而防止喘振。
当气体浓度低于一定值时,压缩机将自动放气,从而防止喘振。
这种方法的好处是既不会产生噪音和振动,又可以在喘振之前避免发生,而且成本相对较低。
综上所述,变频控制方法、放气控制方法和自动控制方法是防止压缩机喘振的三种有效方法。
根据具体情况选择合适的方法可以有效地避免喘振的发生,保证压缩机的正常运转。
离心式压缩机的防喘振控制
离心式压缩机的防喘振控制离心式压缩机是一种常见的工业设备,广泛应用于制冷、空调、石化、化工和能源等领域。
但离心式压缩机在高速旋转过程中,易发生喘振现象,严重影响设备的可靠性和运行效率。
因此,实现离心式压缩机的防喘振控制,成为压缩机研发领域的热门话题。
喘振的概念和机理喘振是指机械系统在一定运行工况下,出现自激振动和自我放大的现象。
具体表现为设备发出高频噪声、振幅剧烈震动、设备受到损坏等。
离心式压缩机的喘振主要由两种类型引起,分别是稳定喘振和非稳定喘振。
稳定喘振是指设备在一定工况下,由于颤振力和阻尼力平衡不稳定而发生振动。
非稳定喘振则是指由于系统参数的变化而导致的振动,如流量、压力、转速等。
喘振的机理比较复杂,通常是由流体特性、机械特性和控制策略等多个因素综合作用形成。
针对离心式压缩机,具体原因如下:•离心式压缩机转子和静子间的流体动力学作用•离心式压缩机转子的惯性力和弹力•离心式压缩机流量的变化导致的系统不稳定防喘振的控制为了防止离心式压缩机的喘振,降低因喘振而引起的振动、噪声、能耗和设备损坏等问题,可以采用以下控制策略:转子动平衡离心式压缩机转子的动平衡是减少振动和噪声的有效措施。
动平衡可以通过加装质量均匀化转子重量分布,减少旋转惯量差异,使转子自身的振动减少。
减弱单元耦合离心式压缩机中存在转子和静子的相互作用,转子运转时的振动会将振动传递到静子中,同时静子的反作用力也会反过来影响转子。
因此,为了减小单元之间的耦合作用,需要采用合适的材料和合理的结构设计。
控制喘振频率喘振频率是指转子和压气机系统之间的谐振频率。
为了控制喘振,可以借助传感器、控制系统和信号处理技术,实时检测喘振频率,调节系统工况,减小喘振频率。
同时还可以采用创建额外的泄放卡止或捆绑物来改变系统频率。
控制驱动力离心式压缩机喘振的发生和发展与外界激励力有关。
为了降低驱动力,需要在系统中加入有阻尼的弹簧,将外部力矩转换为电信号或机械压力信号,并将信号传输到控制系统中,调节工况,实现防喘振。
防喘振控制方案
引言防喘振是在机械工程领域中一个重要的挑战,它涉及到防止机械系统发生喘振现象的控制方法和方案。
喘振是一种机械系统失稳的情况,会导致机械元件屈服、损坏甚至系统瘫痪。
因此,开发一种有效的防喘振控制方案对于提高机械系统的可靠性和工作效率至关重要。
本文将介绍一种针对喘振问题的控制方案。
首先,我们将了解喘振的原因和影响。
然后,我们将介绍一种常用的防喘振方法,并讨论其优缺点。
最后,我们将提出一种新的防喘振控制方案,并介绍其原理和应用。
喘振的原因和影响喘振是由于机械系统在特定条件下出现的不稳定振动。
它通常发生在高速旋转机械中,例如发动机、离心泵等。
喘振的主要原因是机械系统的刚度和阻尼与激励力之间的相互作用。
当激励力的频率接近机械系统的固有频率时,机械系统的能量会被不断地输入,导致系统发生不稳定的振动。
喘振的影响非常严重。
首先,喘振会导致机械系统的一些零部件失效,例如轴承的磨损或破坏。
其次,喘振会降低机械系统的工作效率,并且会产生噪音和震动。
最重要的是,喘振会导致机械系统的整体性能下降,甚至可能引发事故。
常用的防喘振方法目前,有多种常用的防喘振方法,例如增加机械系统的刚度、增加阻尼、改变工作条件等。
以下是其中三种常见的方法:1.增加机械系统的刚度:增加机械系统的刚度可以提高其固有频率,从而使其远离激励力的频率范围。
这可以通过增加构件的截面积、采用更高强度的材料等方式实现。
2.增加阻尼:增加阻尼可以减小机械系统的振动幅值,并提高系统的稳定性。
这可以通过在机械系统中引入阻尼元件、调整阻尼器的参数等方式实现。
3.改变工作条件:改变工作条件可以改变机械系统的固有频率。
例如,改变旋转速度、负载或工作温度等参数,可以使系统的固有频率远离激励力的频率区域。
然而,这些方法各自存在一些限制和问题。
增加刚度和阻尼会增加机械系统的成本和重量,并且可能引入其他不稳定性。
同时,改变工作条件可能会影响机械系统的工作性能和使用寿命。
新的防喘振控制方案为了克服上述常用方法的限制,我们提出了一种新的防喘振控制方案,该方案结合了主动振动控制和参数优化的方法。
防喘振的方案
防喘振的方案1. 引言防喘振是一种重要的防护措施,用于避免机械系统的不稳定振动。
喘振是机械系统受到扰动或负载变化时出现的低频振动现象,可能导致机械设备破坏或故障。
本文将介绍几种常用的防喘振方案,并进行评估和比较。
2. 调整系统刚度调整系统刚度是一种常见的防喘振方案。
由于喘振通常发生在系统的固有频率附近,通过增加或减小系统的刚度,可以改变系统的固有频率,从而防止喘振的发生。
可以通过以下方法调整系统的刚度:•更换或增加机械零件的数量或材料,改变系统的刚度。
•调整系统的支承形式,改变系统的刚度。
•调整系统的几何形状,改变系统的刚度。
调整系统刚度的方法有效性较高,但需要对系统进行全面的分析和评估,并可能需要进行大量的工程设计和改造。
3. 添加阻尼装置阻尼装置可以通过吸收或消散机械系统的振动能量来减少振动幅度,从而防止喘振的发生。
添加阻尼装置是一种简单且有效的防喘振方案。
可以使用以下类型的阻尼装置:•液体阻尼器:通过通过流体的黏滞阻力来减缓系统的振动。
•摩擦阻尼器:通过摩擦阻尼力来减弱系统的振动。
•磁流变阻尼器:通过调节磁流变材料的磁场来改变阻尼特性。
添加阻尼装置通常可以在现有系统上进行简单的改装,并且对系统产生的影响较小。
4. 使用主动控制技术主动控制技术是一种高级的防喘振方案,可以根据系统的实时状态和反馈信息,动态地调整系统的参数,以抵消或抑制振动。
常用的主动控制技术包括:•主动质量调谐(AMT):通过调节振动质量的参数,实时调整系统的固有频率,以消除振动。
•主动回路控制(ACL):通过改变系统的控制回路参数,动态地抑制喘振的出现。
•主动阻尼控制(ADC):通过改变系统的阻尼控制器参数,实时调整阻尼特性,以减少振动。
使用主动控制技术需要使用传感器和控制算法来实现对系统的实时监测和调整。
这种方案的设计和实施较为复杂,并且对系统的响应时间有严格的要求。
5. 对比和评估在选择防喘振方案时,需要综合考虑以下因素进行对比和评估:•效果:不同方案对喘振现象的抑制程度和稳定性有所不同,需要根据具体情况选择。
防喘振、防逆流、防阻塞保安系统有哪些?
防喘振、防逆流、防阻塞保安系统有哪些?防喘振、防逆流、防阻塞保安系统如下。
1)防喘振保安系统。
在压缩机的特性线上制定出运行范围,使每个工况点离开喘振边界都有足够的裕度。
通常喘振裕度s为要避免压缩机运行点进入喘振区或旋转失速区内,防喘振保安系统的任务就是当压缩机的工作点接近喘振线时,将压缩机压缩的一部分气体分流,即加大压缩机的流量。
空气可以直接排入到大气中,对于不能直接排人大气的气体,可以采用排气管与进气管连通的方式,使压缩机保持在安全运行区内。
为达到上述要求,防喘振保安系统的做法是:在压缩机性能曲线上,离开喘振线一定距离设定放风线。
当压缩机的运行工作点到达此放风线上时,防喘振保安系统动作打开放风阀,增加压缩机的流量,使压缩机的工作固定在放风线上。
防喘振保安系统动作时,定风量及定风压自动控制应当解除。
防喘振保安系统原理如图8-20所示。
2)防逆流保安系统。
在压缩机运行点进入喘振放风线时,防喘振保安系统未动作(防喘振装置置于手动,未置于自动状态),压缩机就会处于极其危险的状态。
为避免喘振对压缩机的危害,采用喘振必然伴随着逆流发生的原理,保安系统再设置几道防护装置,即防喘振保安系统。
防喘振保安系统的措施有以下几种:①在压缩机排气管道上设置止回阀,以防止喘振发生时因逆流对压缩机的损坏。
②压缩机虽处于额定转速下运行,但是当吸人流量的压差Api大大低于喘振极限风量的压差值时,可认为是发生逆流的前兆,向保安系统发出信号。
③在压缩机吸入管道的适当位置安装动压检测器,当检测到正流向转向负流向时,可认为是发生逆流的前兆,向保安系统发出信号。
④测量压缩机吸人口处的风温,当逆流发生时,排气侧的高温气体则流向吸入侧,人口风温突然升高,可认为是发生逆流的前兆,向保安系统发出信号。
3)防阻塞保安系统。
当压缩机排气压力下降到一定极限时,则在最后一级叶片产生阻气现象,导致作用于叶片的应力增大。
长时间在阻气条件下运行,对压缩机是不利的。
防喘振工作原理
防喘振工作原理
防喘振是一种能够有效地防止管道系统发生喘振的措施。
喘振是指管道系统在流体通过的过程中出现的一种非正常震动,这种震动会对管道和设备造成严重的损坏。
因此,必须采取措施来防止喘振的发生。
防喘振的原理是通过改变管道系统的特性来改善流体的运动状态。
具体来说,就是在管道系统的设计和安装中引入特殊的装置,例如阻尼器、管道弯曲等,使得流体在过程中受到的阻力增加,从而减少流体的振荡。
防喘振的装置通常包括几种类型:
1. 带有阻尼器的管子或机器。
阻尼器是一种装置,它可以通过引入阻力来限制管道中的流体速度。
这种装置可以减轻管道系统的压力波,并防止流体振荡。
2.弯曲管。
弯曲管可以使流体的方向和速度变化,从而减少压力波和振荡的发生。
弯曲管通常被称为“膝部”,由复杂的几何形状设计得出来。
3.声源排除器。
声源排除器是一种通过引入反相声波来抵消管道系统
内噪声和振荡的装置。
这种技术利用了波浪在两个介质之间相遇时产生的干涉效应。
总体而言,防喘振是一种非常有效的措施,可以使管道系统更加健康和可靠。
然而,这种解决方案并不适用于所有情况,因为每个管道系统都是不同的,需要根据实际情况进行设计和优化。
通过正确的设计和安装,防喘振装置可以有效地保护管道系统和设备,并提高系统的效率和可靠性。
防喘振的方案
防喘振的方案引言:喘振是指在流体管道或者工艺系统中,由于流体的振动引起的管壁或者设备结构的共振现象,进而导致管道或设备的振动幅值明显增大的一种现象。
喘振可能引起管道的破裂、设备的故障,甚至导致事故的发生。
因此,防止喘振的发生对于保障工业设备和工作人员的安全至关重要。
本文将介绍一些防喘振的方案,帮助读者了解如何避免喘振带来的危害。
1. 全面考虑系统设计在设计工艺系统时,应全面考虑喘振的可能性,并在设计初期就针对防喘振进行规划。
首先,应合理设计管道、设备和支撑结构的尺寸和布置,尽量避免共振频率的出现。
其次,采用合适的减振措施,如安装减震器、减振垫等,可以有效地消除共振现象,防止喘振的发生。
2. 减小流体的速度梯度流体的速度梯度是引起振动的主要原因之一。
在设计流体传输系统时,应尽量减小流体的速度梯度,以降低振动的可能性。
可以采用合理的管道直径和流体的运行速度,以控制流体的速度梯度。
此外,还可以在管道中增加节流装置、调压阀等,来调节流体的速度,在一定程度上减小振动的发生。
3. 定期检查和维护定期的检查和维护对于防止喘振的发生至关重要。
通过定期检查流体管道、设备和支撑结构的状态,可以及时发现潜在的问题,提前采取措施加以修复,防止其进一步发展成喘振。
此外,定期维护设备和管道的正常运行状态,确保其处于正常的工作状态,也是防止喘振的重要手段。
4. 合理使用减振器材减振器材是防喘振的重要工具之一。
在选择和使用减振器材时,应根据实际情况合理选择,并进行正确的安装和调试。
常见的减振器材有减振垫、减震器、减振吸振器等,可以有效地降低振动的幅值,减小喘振的发生概率。
5. 使用合适的材料和工艺合适的材料和工艺可以有效地减小振动的传播和扩大。
在工艺系统的设计和建设过程中,应选择合适的材料和工艺,如选择适当的软管材料、防振管道材料等。
此外,合理的施工工艺和安装方法也能够降低振动的传播,减小喘振的危害。
结论:防喘振是确保工业设备和工作人员安全的关键步骤之一。
压缩机防喘振操作经验交流
尿素CO2压缩机防喘振操作经验交流喘振作为离心压缩机的固有特性, 具有较大危害性, 是压缩机损坏的主要原因之一。
在生产过程中, 由于对喘振的危害性认识不足, 导致判断喘振工况滞后, 使机器损伤严重, 有时甚至导致机器功能丧失。
为了保证压缩机稳定运行, 必须准确判断并迅速处理使其脱离喘振工况。
一、喘振危害喘振对压缩机的危害主要表现在以下5 个方面:( 1) 喘振引起流量和压力强烈脉动和周期性振荡, 会造成工艺参数( 压力、流量等) 大幅度波动, 破坏生产系统的稳定性。
( 2) 受气体强烈、不稳定冲击, 叶轮应力大大增加, 使叶片强烈振动, 噪声加剧, 大大缩短整个转子的使用寿命,同时, 也会引起机组内部动、静部件的摩擦与碰撞, 使压缩机的轴弯曲变形, 碰坏叶轮, 最终造成整个转子报废。
机器多次发生喘振, 轻者会缩短压缩机使用寿命, 重者会损坏压缩机本体以及连接压缩机的管道和设备, 造成被迫停车。
( 3) 由于流量和压力高速振荡,压缩机内部部件产生强烈振动,破坏润滑油膜的稳定性, 加剧轴承、轴颈的磨损, 使轴承合金产生疲劳裂纹或脱层, 甚至烧毁。
严重时会烧毁推力轴承的轴瓦, 使转子产生超过设计值的轴向窜动量, 甚至造成窜轴,转子、隔板损毁的危险。
( 4) 会损坏压缩机级间、段间密封及轴封, 使压缩机效率降低, 迷宫密封齿片磨损, 间隙增大, 造成气体泄漏量增大。
( 5) 喘振可能使压缩机的固定联结部位松动, 造成机组联轴器对中数据偏移, 进而引起联轴器对中不良, 导致联轴器的使用寿命缩短, 甚至有可能发生疲劳性断裂,影响压缩机的正常运转。
( 6)导致测量仪表准确性降低, 甚至失灵, 如轴承测温探头、主轴振动探头、主轴位移量探头和各级进排气流量、压力、温度仪表等。
二、喘振现象( 1) 透平转速出现大幅波动, 机组运行工况不稳定,甚至超速跳车。
( 2) 压缩机流量指示值急剧下降并大幅波动。
( 3) 喘振TI3001温度升高,主要是由于高温气体倒流至压缩机进口所致(HC3113有开度,四回一开度大,高温气体返回)。
防喘振阀工作原理
防喘振阀工作原理
防喘振阀(也称为脉动压力补偿阀)是一种用于控制管道系统中压力脉动的装置。
其工作原理如下:
1. 管道系统中存在压力脉动时,防喘振阀会感应到脉动信号,进而启动工作。
2. 防喘振阀内部包含一个弹性的膜片或活塞。
当脉动信号触发阀门时,膜片或活塞会受到压力的作用而移动。
3. 移动的膜片或活塞会改变阀门的开度,从而调节管道系统中的流量。
4. 防喘振阀根据系统的要求,可以通过增加或减小阀门的流通面积来调节压力脉动的幅度,从而达到控制脉动的目的。
5. 当压力脉动减小或消失时,防喘振阀会自动恢复到初始状态,停止工作。
总体来说,防喘振振阀通过感应管道系统中的脉动信号,并通过调节阀门的开度来控制流量,从而达到减小或消除压力脉动的效果。
防喘振阀工作原理
防喘振阀工作原理
防喘振阀是一种用于管道系统中的重要设备,它的主要作用是防止管道系统在运行过程中出现喘振现象。
那么,防喘振阀是如何工作的呢?接下来,我们将详细介绍防喘振阀的工作原理。
首先,防喘振阀的工作原理是基于流体动力学的原理。
在管道系统中,当流体通过管道时,会受到各种因素的影响,如流速、流量、压力等。
而在某些情况下,这些因素可能会引起管道系统产生共振现象,即喘振。
喘振会导致管道系统产生剧烈的振动和噪音,严重影响管道的安全运行。
为了防止喘振现象的发生,防喘振阀采用了一种特殊的结构设计。
它通常由阀体、阀芯、弹簧等部件组成。
当管道系统出现喘振现象时,防喘振阀会自动启动,通过阀芯的移动和弹簧的作用,调节管道系统的流体压力和流速,从而消除喘振现象。
此外,防喘振阀还可以根据管道系统的实际工况进行调节,保证管道系统的稳定运行。
它可以根据流体的流速和压力变化,自动调整阀芯的开度和关闭速度,以适应不同工况下的流体动力学特性,从而有效地防止喘振现象的发生。
总的来说,防喘振阀通过对管道系统的流体动力学特性进行监测和调节,有效地防止了喘振现象的发生,保证了管道系统的安全运行。
它在石油、化工、电力等行业中具有非常重要的应用价值。
综上所述,防喘振阀的工作原理是基于流体动力学的原理,通过对管道系统的流体动力学特性进行监测和调节,有效地防止了喘振现象的发生,保证了管道系统的安全运行。
它在工业生产中发挥着重要的作用,对于保障生产安全和提高生产效率具有重要意义。
防喘振原理
防喘振原理
防喘振是指在空气动力学中,由于流体在某些条件下受到激励而出现的振动现象。
在飞机、桥梁、建筑物等工程结构中,防喘振是一个非常重要的问题,因为它可能导致结构的破坏甚至崩溃。
因此,了解防喘振的原理对于工程设计和安全至关重要。
防喘振的原理可以通过空气动力学和结构动力学的角度来解释。
在空气动力学中,防喘振通常是由于空气流动引起的压力脉动而产生的。
当空气流体通过某些结构或设备时,会产生压力的波动,这种波动会对结构产生作用力,从而引起结构的振动。
而在结构动力学中,防喘振则是由于结构本身的固有频率与外部激励频率相吻合而产生的共振现象。
为了防止防喘振的发生,可以采取一系列措施。
首先,可以通过改变结构的形状或者表面的细节来改变空气流动的方式,从而减小压力脉动的产生。
其次,可以通过在结构上添加防喘振装置,如阻尼器或者质量块,来改变结构的固有频率,使其与外部激励频率不吻合,从而减小共振的可能性。
此外,还可以通过控制空气流动的速度和方向,来减小压力脉动的幅度,从而减小对结构的作用力。
总之,防喘振是一个复杂而重要的问题,需要结合空气动力学和结构动力学的知识来进行分析和解决。
只有深入了解防喘振的原理,才能有效地预防和控制这一现象,从而保障工程结构的安全和稳定。
防喘振的方案
防喘振的方案1. 引言喘振是建筑结构中一种常见的振动问题,其严重性可能导致设备损坏、结构破坏甚至威胁人员安全。
因此,对于防喘振问题的研究和解决方案的制定具有重要意义。
本文将介绍一些常用的防喘振方案,通过合理的结构设计和振动控制手段,以减小喘振对结构和设备的影响。
2. 结构设计方面的防喘振措施2.1 带防喘振装置的支撑系统支撑系统是建筑结构中重要的组成部分,其稳定性直接关系到整个结构的安全性。
在支撑系统的设计中,可以采用带有防喘振装置的支撑系统,如防喘振支座和防喘振支架。
这种装置可以在结构受到振动时自动吸收和分散振动能量,从而减小喘振的发生。
2.2 合理的刚度和阻尼设计结构的刚度和阻尼是影响振动响应的重要参数。
过于刚硬的结构容易引起共振现象,从而增大喘振的可能性;而过于柔软的结构则容易造成不稳定的振动。
因此,在结构设计过程中,需要根据实际需求合理选择刚度和阻尼参数,以减小振动能量的传递和积累。
2.3 减小结构的共振频率结构的共振频率是引发喘振的一个重要因素。
通过合理的结构布置和调整结构的几何形状、质量分布等参数,可以减小结构的共振频率,从而降低喘振的可能性。
此外,还可以通过增加物体的质量或改变结构的刚度,使共振频率偏离振动源的激励频率,从而减小共振效应造成的喘振。
3. 振动控制方面的防喘振措施3.1 主动振动控制主动振动控制是一种通过主动控制手段使结构振动降低的技术。
在主动振动控制系统中,传感器用于测量结构的振动响应,控制器根据传感器的反馈信号来决定合适的控制策略,使执行器产生相应的力或位移来抵消结构的振动力。
这种方法可以有效地减小喘振现象,但也需要较高的成本和复杂的控制系统。
3.2 被动振动控制被动振动控制是一种基于材料或结构本身特性的振动控制方法。
通过在结构中引入合适的材料和装置,如减振材料、阻尼器等,可以吸收振动能量,改变结构的固有频率和振动模态,并减小喘振的发生。
被动振动控制方法相比于主动振动控制更简单和经济,适用于各种结构和应用场合。
防喘振工作原理
防喘振工作原理一、引言防喘振是对某些设备或结构在特定工作条件下产生喘振现象的防治措施。
喘振是指结构或装置在一定工作状态下,由于自身刚度、质量等特性与外界激励之间的相互作用引起的不稳定振动现象。
本文将探讨防喘振的工作原理。
二、喘振现象在一些工程设备或系统中,由于参数的变化或外界激励的作用,会导致系统产生振动。
当这种振动越大时,系统就会发生喘振现象。
喘振具有以下几个特点: 1. 喘振频率比系统固有频率低,通常在低频段出现。
2. 喘振振幅大,可能导致设备的破坏。
3. 喘振由非线性特性引起,常常在系统的临界工作状态下出现。
三、喘振的危害喘振对设备和结构会产生严重的危害,包括但不限于: 1. 振动加速度增大,可能导致设备疲劳破坏。
2. 噪音增大,影响工作环境。
3. 设备的正常工作受到干扰,降低工作效率。
四、防喘振的方法为了防止设备或结构发生喘振现象,需要采取相应的防措施。
常见的防喘振方法包括以下几种:4.1 增加系统阻尼通过增加系统的阻尼,可以有效减弱振动的幅值和频率,从而防止喘振的发生。
常见的增加阻尼的方法包括: - 在设备或结构中加装阻尼器,如液压阻尼器、摩擦阻尼器等。
- 调整工作参数,例如增加液体的黏度、调整风的流量等。
4.2 改变系统刚度改变系统的刚度也可以有效地防止喘振的发生。
常见的改变系统刚度的方法包括:- 更换材料,选择刚度更高或更低的材料。
- 修改结构形状,增加或减小结构的刚度。
- 调整设备的固定方式,例如改变螺栓的紧固力等。
4.3 控制激励源控制外界激励源也是防止喘振的一种方法。
常见的控制激励源的方法包括: - 减小激励源的幅值,例如降低电机的输出功率、减小风的速度等。
- 调整激励源的频率,将激励源的频率调整到系统的固有频率之外。
4.4 综合方法在实际工程中,往往需要综合运用多种防喘振方法,才能达到更好的效果。
根据具体情况,选择合适的方法并进行组合应用。
五、防喘振工作原理防喘振的工作原理可以简单总结为:控制并调整系统的固有频率与外界激励的频率之间的关系,降低共振的可能性。
防喘振的意义及手段
防喘振的意义及手段什么是喘振?喘振是一种机械结构的振动现象,其原因大多来自于系统的空气动力学失稳。
这种失稳会导致机械结构产生高频振动,甚至破坏整个系统。
喘振在许多领域都非常重要,特别是在工程和航空领域。
在工程领域,喘振可以导致许多问题,包括:•减少机械结构寿命•增加机械结构的维护成本•导致不必要的停机时间,这极大地影响了生产效率和收益在航空领域,喘振的风险更加严重。
飞机和其他航空器需要经过复杂的动力学分析和测试,以确保它们可以在高速运动和高高度下安全运行。
如果存在喘振的情况,它可能会非常危险,甚至导致飞机失事。
防止喘振的措施为了防止喘振现象发生,需要采取一些措施。
这些措施包括:1. 优化结构设计优化机械结构的设计是防止喘振的最重要的手段之一。
工程师应该使用先进的计算方法,识别并纠正可能导致喘振的结构缺陷。
他们可以使用仿真软件对机械系统进行动力学分析,以查明可能导致喘振的结构响应模式。
2. 加强高速度测试高速测试是防止喘振的关键步骤之一。
在测试过程中,可以评估结构和飞行环境的响应特性,以检测是否存在喘振现象。
如果存在,工程师可以立即采取措施加以纠正。
3. 控制气动失稳机械系统的气动失稳是导致喘振的主要原因之一。
因此,控制气动失稳是防止喘振的重要措施之一。
为了控制气动失稳,工程师需要对机械系统的气动响应进行充分的分析,并使用合适的气动控制技术来抑制机械系统的振动。
4. 使用阻尼器和结构隔离器在机械结构中加入阻尼器和结构隔离器是防止喘振的有效措施之一。
这些器件可以吸收机械系统的振动,从而减少喘振现象的风险。
在航空领域,通常使用减振器将机械结构隔离,以防止因空气动力学失稳引起的喘振。
5. 采用先进的控制技术采用先进的控制技术可以帮助防止喘振的发生。
这些技术包括自适应振动控制、智能控制和神经网络控制等。
这些技术都能够识别和纠正机械结构喘振的问题,并提高机械结构的稳定性。
结论喘振是机械结构中无法避免的问题之一。
风机如何“防喘振”
风机如何“防喘振”一、喘振定义喘振,顾名思义就象人哮喘一样,风机出现周期性的出风与倒流,相对来讲轴流式风机更容易发生喘振,严重的喘振会导致风机叶片疲劳损坏。
流体机械及其管道中介质的周期性振荡,是介质受到周期性吸入和排出的激励作用而发生的机械振动。
例如,泵或压缩机运转中可能出现的喘振过程是:流量减小到最小值时出口压力会突然下降,管道内压力反而高于出口压力,于是被输送介质倒流回机内,直到出口压力升高重新向管道输送介质为止;当管道中的压力恢复到原来的压力时,流量再次减少,管道中介质又产生倒流,如此周而复始。
喘振的产生与流体机械和管道的特性有关,管道系统的容量越大,则喘振越强,频率越低。
一旦喘振引起管道、机器及其基础共振时,还会造成严重后果。
为防止喘振,必须使流体机械在喘振区之外运转。
在压缩机中,通常采用最小流量式、流量-转速控制式或流量-压力差控制式防喘振调节系统。
当多台机器串联或并联工作时,应有各自的防喘振调节装置。
二、风机喘振的现象1、风机抽出的风量时大时小,产生的风压时高时低,系统内气体的压力和流量也发生很大的波动。
2、风机的电动机电流波动很大,最大波动值有50A左右。
3、风机机体产生强烈的振动,风机房地面、墙壁以及房内空气都有明显的抖动。
4、风机发出“呼噜、呼噜”的声音,使噪声剧增。
5、风量、风压、电流、振动、噪声均发生周期性的明显变化,持续一个周期时间在8s左右。
三、喘振的原因根据对轴流式通风机做的大量性能试验来看,轴流式通风机的p-Q性能曲线是一组带有驼峰形状的曲线(这是风机的固有特性,只是轴流式通风机相对比较敏感),如左图所示。
当工况点处于B点(临界点)左侧B、C之间工作时,将会发生喘振,将这个区域划为非稳定区域。
发生喘振,说明其工况已落到B、C之间。
离心压缩机发生喘振,根本原因就是进气量减少并达到压缩机允许的最小值。
理论和实践证明:能够使离心压缩机工况点落入喘振区的各种因素,都是发生喘振的原因。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1. 压缩机的防喘振控制方案
以往方案大致可分为固定极限流量和可变极限流量防喘振控制两类。
但到目前为止,对于不同摩尔质量、温度、压力的压缩气体,还没有一种切实可行的方法来有效、精确地计算压缩机的喘振线,通常都是建立一个较大的额外安全空间,保证机组在可预设的最佳工作状况下安全运行,但这种方法使得压缩机的工作效率大为降低,因此有关的专业技术人员一直在寻找更有效的方法来解决防喘振控制过程中的安全与效率问题。
TS3000 系统的成功应用,
就较好地解决了此问题。
2. 喘振线作图的基本方法
压缩机防喘振控制系统的基本原理,如图2 所示。
图中:Yl=Y2/Y3=Pd/Ps=(PT2+ 1.0332)/(PT1+1.0332);
SP=Y4=V(Pd/Ps)+K(给定);Y5= h/Ps=FT5/(PT1+1.0332)(测量)采用Pd/Ps 和c·h/Ps 做喘振曲线,其基本形状为抛物线,而采用Pd/Ps 和(c· h/Ps )2作图时得到的喘振线则在工作点附近基本呈直线形状(简化后,C2h/Ps)。
其关系式如下:
h/Ps=V·(Pd/Ps)+K式中,Pd—压缩机出口压力(绝压),kPa;Ps—压缩机入口压力(绝压),kPa;C—常数(由孔板尺寸决定),m2;h—孔板差压(与流量的关系式为Q2=H),kPa
3. 工艺控制方案
(1)压缩机防喘振调节画面组成
(a)防喘振动态示意图,将压缩机实际工作点在防喘振示意图上相应显示。
(b)动态数据,将实际工作点数据在ESD 画面相应处显示。
(c)点击ESD 流程图上相应调节阀,可弹出PID 画面,可在线修改设定值或输出值。
(2)调节防喘振电磁阀设定3 种状态,正常运转状态下,可设定自动调节,开停工或异常状态下,
可设定手动调节或强制调节。
(3)报警
利用声光报警及画面报警提示。
(4)控制要点
(a)开压缩机前,应先将防喘振阀强制打开至100%。
(b)当压缩机实际工作点靠近防喘振线时,应提高压缩机转速,维持正常生产,若压缩机
转速已达最大,则应打开防喘振阀,并适当降低装置负荷,保证压缩机的正常运行。
(c)当压缩机进入喘振区,ESD 声光报警时,应立即打开防喘振阀,并相应降低装置生产
负荷,消除喘振,使压缩机回到正常工作区运转,避免压缩机损坏或故障。
(5)机组喘振线及防喘振线示意图
见图3。
4. TS3000 控制系统喘振线的计算
由TS3000 推出的喘振线计算方
法,其基本思想与上述方法大体相同,
区别在于当气体分子量Mw 发生变化
时,压缩机的喘振特性曲线可近似为一
条折线,如图4 所示(计算方法略)。
三TS3000 系统在压缩机防喘振控制
中的组态及操作
在正常工艺操作情况下,根据此时
机组的压力比,通过喘振线计算出防喘
振控制线,求出此时喘振流量设定点,
与入口流量变量相比较进行PI 控制,
根据PI 运算结果控制防喘振阀的开度,
从而保持充足的气体流过压缩机。
当流量下降过快时,TS3000 的防
喘振控制逻辑会快速进行以下几种控
制:
1. 阶跃输出控制逻辑
当压缩机操作点迅速左移达到防喘振控制线时,控制防喘振阀输出值会阶跃减少6%,
即防喘振阀开度增加6%,若经过0.13s 时间压缩机操作点仍在备用控制线左侧,则再将防喘
振阀开度增加6%,直到使压缩机操作点回到备用防喘振控制线右侧,从而保证有足够气体
流过压缩机。
2. 给定值偏置控制逻辑
当发生喘振时,防喘振控制线会增加2%(也可设定为按比例增加:如l%、2%、4%、8
%),如果压缩机又发生喘振,则防喘振控制设定点又增加2~4%,累计喘振控制点增加值可
达10%。
当工艺状况恢复正常时,可将喘振控制设定点偏置进行复位,使其回到防喘振控制
线上。
3. 浮动比例控制逻辑
当流量快速降低时,防喘振控制逻辑还会产生一个特殊的“微分控制”,也就是浮动比例
的算法,它将防喘振控制系统微分增益Kd 与流量变化值苝v 的乘积(K 苝v)叠加在原有PI
控制输出上,使防喘振阀动作加速,以保持机组有充足流量。
4. 快开慢关
当流量波动大时,TRICONEX 控制器能快速打开防喘振阀,但当工作点到达防喘振控制
线的右侧,进入安全区域后,TRICONEX 控制器按照此前设定的一个速率将防喘振阀慢慢关
闭,以保证压缩机能迅速调整到一个新的工作点。
5. 断电输出
当TRICONEX 防喘振控制器判断喘振发生时,TRICONEX 控制器能迅速输出一个开关
量,直接作用于防喘振控制阀的电磁阀,从而迅速打开防喘振阀。
6. 高选输出
TRICONEX 防喘振控制器的输出是PI 控制输出、浮动比例控制输出、手动输出三者之间的最高值,从而能有效地保证压缩机的防喘振控制,确保机组的安全。
7. 自动、半自动、手动切换功能
TRICONEX 防喘振控制器提供了自动、半自动、手动输出功能,从而为机组的防喘振控制提供了较为丰富的控制手段和调试手段。
总之,压缩机防喘振控制是通过跟踪防喘振控制线来完成的,在压缩机正常运行时,利用TRICONEX 防喘振控制器来保证系统稳定。
当流量波动大时,通过阶跃逻辑、给定值迁移和浮动比例等的算法来快速打开防喘振阀,从而避免喘振的发生,TRICONEX 控制器的防喘振控制过程非常迅速,它的一个处理周期大约为100ms。
四开车过程中遇到的问题
开车阶段,由压机制造厂对压缩机喘振线进行实测。
操作员临时将喘振控制阀改为手操,并增加紧急停车按钮和部分应急打开喘振阀按钮。
实验中发现一旦发生喘振,部分应急打开阀就显得很不及时,后来改为当喘振发生时喘振阀全开,效果很好。
另外,开车期间曾发现
在转速超过3000r/min 后压缩机转速明显高于透平机转速,用示波器观察,发现正弦波上叠加有明显杂波。
经过在转速输入脉冲卡输入端并入1.9kΩ电阻消除交流干扰,信号中的杂波消失,转速显示随即正常。
装置开车一年多来,压缩机一直运行正常,在装置生产波动的情况下,操作人员都能运用防喘振系统及时准确地调整压缩机运行,没有发生因压缩机喘振而引起的联锁停运。
在装置开停车期间,为缩短系统置换时间,应尽可能长时间维持循环机的运行,因此当系统压力比较低时,打开防喘振控制阀,确保循环机不在喘振区运行,既缩短了开停工时间,又降低了消耗,为炼油厂带来了较大的经济效益。
